1 Icopal Frihängande underlagsprodukter Monteringsanvisning Frihängande underlagsprodukter Monarperm PRO Miratec Monarfol takfolie Part of BMI Group

2 Innehåll Det här behöver du 2 Produkterna 3 Förberedelser och viktigt att tänka på 4 Montering Monarperm PRO 5 - Våder - Nock - Större genomföringar - Mindre, cirkulära genomföringar Montering Miratec och Monarfol 7 - Våder - Mindre, cirkulära genomföringar - Större genomföringar - Nock Anvisningar, gemensamma för: Monarperm PRO, Miratec och Monarfol 10 - Gavel - Vinkelränna - Fallbrytningar - Vertikala uppdragningar - Skarvning Det här behöver du Monarperm Miratec Monarfol Underlagsduk Monarfol MonarTens Klämlister (minst 22 x 45 mm) Pappspik (Varmförzinkade) Fotplåt Avfettningsmedel Butyltape IcoAir Ventilationsstos Vinkelränna Icopal Gummistos Bärläkt Trådspik (Varmförzinkade) Beroende på takets konstruktion 2 Anpassade till bärläktens dimensioon, ser bärläkt, s 4 2

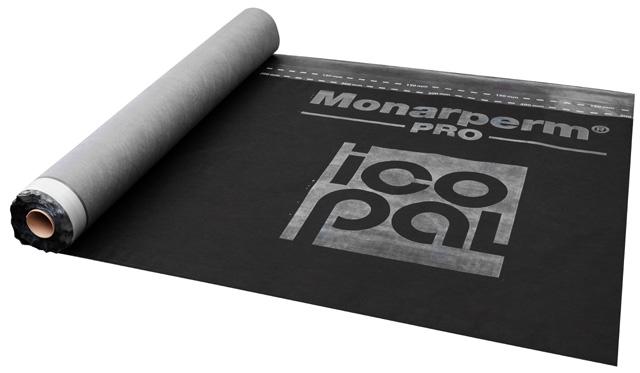

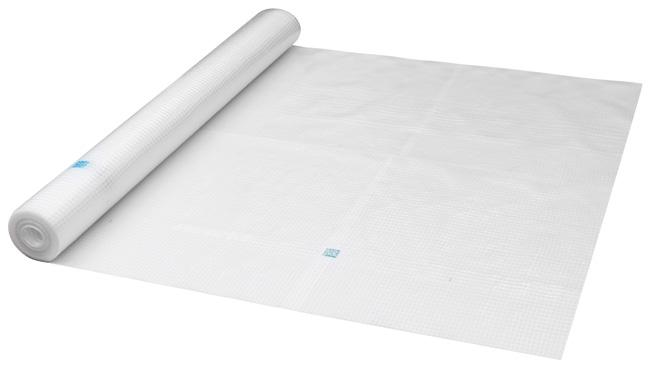

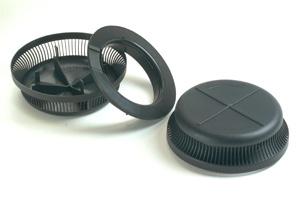

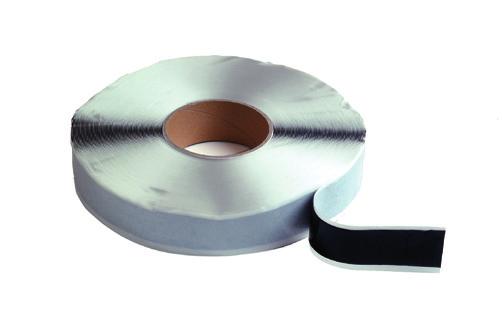

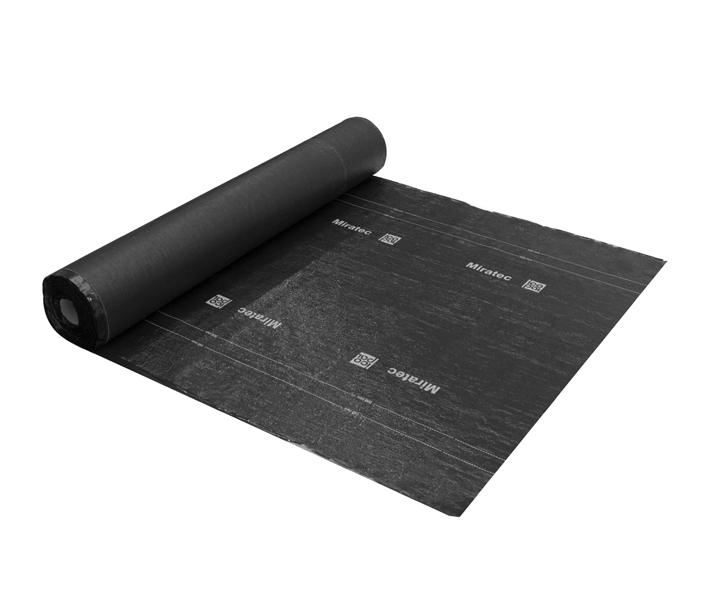

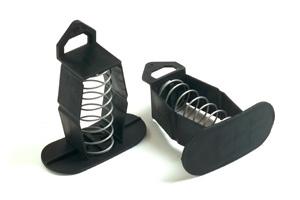

3 Produkterna Tack för att du har valt en produkt från Icopal! Oavsett val av yttre takmaterial måste du också ha en bra underlagsprodukt eftersom yttertaket aldrig är 100% tätt. Regn och smältvatten från snö tränger in och det kan bildas kondens under den yttre takkonstruktionen. Därför är det viktigt att välja ett undre vattenavledande skikt som skyddar takets bärande konstruktion och dess värmeisolering. Dukarna används vid taklutningar på minst 14 o. Monarperm PRO 25 x 1,46 m Diffusionsöppen Genomtrampningssäker 1 Polyuretanbelagd och fuktbuffrande filt Miratec 33 x 1,2 m Diffusionstät Genomtrampningssäker 1 Kraftig asfaltsbelagd duk Monarfol takfolie 25 x 1,32 m Diffusionstät Genomtrampningssäker 1 Armerad polyetenduk 1 Icopal frihängande underlagsdukar är testade av SP avseende genomtrampningsskydd. De är genomtrampningssäkra efter montering av bärläkt (och klämlist för Monarperm PRO). Tillbehör Icopal Butyltape Dubbelhäftande tätningsband av butyl. Det används för att fästa underlagstaket mot fotplåten samt för tätning vid detaljarbeten. Appliceringstemperatur +5 C till +40 C. Icoair Ventilationstos Säkerställer ventilationen av utrymmet under underlagstaket vid större genomföringar, typ skorstenar eller ventilationskanaler. Icopal Gummistos För tätning vid mindre cirkulära genomföringar, typ avloppsluftare. Levereras med klammer av rostfritt stål.dimensioner (Ø): 0-30 mm, mm, mm, mm och mm. Monarfol MonarTens Monarfol MonarTens säkerställer nedhäng mellan takstolarna och fri passage för vatten som rinner på underlagstaket. Produkten minimerar även vindrörelser i underlagstaket och därmed uppkomsten av flapper-ljud och onödiga påfrestningar i infästningarna. 3

4 Förberedelser och viktigt att tänka på Taklutning Börja med att kontrollera att taket har minst 14 lutning (minst 250 mm/m). Om taklutningen är mindre än 14 måste annan lösning väljas. Genomtrampningssäkerhet Enligt Arbetsmiljöverket skall underlag som kan beträdas under byggskedet ha betryggande bärighet så att genomtrampning och fall förhindras. Icopals frihängande underlagsprodukter uppfyller kravet på genomtrampningssäkerhet när bärläkten har monterats. För Monarperm PRO krävs både bärläkt och klämlist för genomtrampningssäkerhet. Bärläkt Tänk på att dimensionera bärläkten efter snölaster. Vid bärläkt med dimensionerna 45x70 mm ska varmförzinkade trådspik 100 x 3,4 mm användas. Vid bärläkt 70x45 används 4,0x125 mm trådspik. Fotbräda och fotplåt Innan första våden monteras måste först fotbräda och fotplåt fästas. Fotbrädan utformas av K-plywood eller spontad panel. Kila under fotbrädan så att kilens och fotbrädans tjocklek tillsammans motsvarar bärläktets tjocklek och tjockleken av en panna. Fotbrädans bredd anpassas så att den avslutas ca 10 mm nedanför nedersta bärläktets nederkant. Montera rännkrokar och fotplåt på fotbrädan. Säkerställ att våd och fotplåt är torra och fria från fett och smuts för bästa vidhäftning. Diffusionstäta underlagsprodukter Icopal Miratec och Monarfol takfolie är diffusionstäta. Detta innebär att de i praktiken är helt täta mot vattenånga och att kondens kan bildas på undersidan. I en oisolerad och välventilerad takkonstruktion medför detta normalt inga problem. I en isolerad takkonstruktion är det viktigt att det skapas en luftspalt mellan underlagsprodukten och isoleringen så att fukt kan transporteras bort. Annars finns risk att vattenånga kan kondensera och ansamlas i värmeisoleringen. Luftspalten under underlagstaket måste vara minst 50 mm så att nedhänget inte försämrar ventilationen. 4

5 Montering - Monarperm PRO Första våden 1. Kapa våder i längder motsvarande husets bredd + minst 50 mm i varje sida och rulla ut nedersta våden längs med takfoten (ca 20 mm från fotplåtens nederkant). 2. Sträck väl mellan takstolarna, dvs utan nedhäng i takstolsfacken och fäst provisoriskt med pappspik. Strama även upp underlagsduken vid fotbrädan så att inget bakfall bildas. 3. Klistra våden till fotplåten med den självklistrande kanten. 4. Fäst ca 1,2 m långa klämlister (minst 22x45 mm) i varje takstol med varmförzinkade trådspik 60x23 c/c 200 mm. 5. Fäst bärläkten med två varmförzinkade trådspik i varje fästpunkt. 6. Rulla ut nästa våd med nedhäng och så att den överlappar föregående våd. Överlappet mellan våderna skall vara 200 mm för taklutningar mellan 14 och 27 och 150 mm för brantare tak. 7. Obs! Vänta med att riva av Följande våder skyddsfolien! Sträck väl och fäst provisoriskt. 8. Riv av skyddsfolien och pressa samman överlappet (ytorna ska vara rena och torra för bästa vidhäftning). 9. Fortsätt uppåt med klämlister (ca 1,4 m långa), bärläkt och våder på samma sätt. För att få bra vattenavrinning och uppfylla kravet på genomtrampningssäkerhet ska Monarperm Pro monteras med både klämlister och bärläkt. Underlagsduken är inte genomtrampningssäker förrän dessa monterats! 5

6 Nock Icke- ventilerad taknock Nockbrädan täcks in med underlagsduken genom att översta våden från respektive takhalva viks över nockbrädan och fästs med varmförzinkade pappspik minst 20x28 och med c/c 160 mm Större genomföringar Vid större genomföringar som skorstenar eller ventilationskanaler måste avväxlingar göras mellan takstolarna innan underlagsduken monteras. Underlagsduken måste också kompletteras med ett underbeslag. 1. Montera underlagsduken över genomföringen och gör ett litet snitt för att markera genomföringens placering. 2. En extra vådremsa läggs över de båda takstolarna. Låt remsan gå in under den ovanförliggande våden och fäst provisoriskt under överlappet. 3. Lyft upp den extra våden och skär ut hålet i den undre. 4. Fäst underbeslaget (minst 150 mm flänsbredd) i avväxlingen. 5. Släpp ned den övre våden och gör en inskärning för beslaget. 6. Fäst den övre våden och täta mot underbeslaget med Icopal Butyltape. 6 Mindre, cirkulära genomföringar 1. Montera underlagsduken över genomföringen och gör ett litet snitt för att markera genomföringens placering. 2. En extra vådremsa läggs över de båda takstolarna. Låt remsan gå in under den ovanförliggande våden och fäst provisoriskt under överlappet. 3. Lyft upp den extra våden och skär ut hålet i den undre så att röret kan föras igenom. Om den övre våden redan klämts fast med läkten så görs en inskärning längs med takstolarna. 4. Trä Icopal gummistos över röret och fäst stosen mot den undre våden med Icopal Butyltape. 5. Släpp ned den övre våden och gör en inskärning för röret. 6. Fäst den övre våden och täta mot stosen med butyltejpen.

7 Montering - Miratec och Monarfol Första våden 1. Kapa våder i längder motsvarande husets bredd + minst 50 mm i varje sida + 30 mm nedhäng per takstolsfack. 2. Rulla ut nedersta våden längs med takfoten (ca 20 mm från fotplåtens nederkant) så att det bildas nedhäng mitt i takstolsfacken. 3. Fäst provisoriskt med t.ex. pappspik eller häftklammer. De provisoriska infästningarna bör placeras så att de sedan täcks av bärläkten. 4. Klistra våden till fotplåten med Icopal Butyltejp. Strama upp underlagsduken vid fotbrädan så att inget bakfall bildas. 5. Fäst bärläkten (normalt minst 45x70 mm) med två varmförzinkade trådspik 100x34 i varje fästpunkt. Följande våder 6. Rulla ut nästa våd med nedhäng och så att den överlappar föregående våd. Överlappet mellan våderna skall vara 200 mm för taklutningar mellan 14 och 27 och 150 mm för brantare tak. 7. Fäst provisoriskt. 8. Fortsätt uppåt med bärläkt och våder på samma sätt. 9. Undvik i möjligaste mån att skarva underlagstaket. Om skarvning inte kan undvikas skall överlappet täcka ett helt fack, dvs underlagstaket skall ligga dubbelt över hela facket. 10. Den undre våden skall vikas ned och fästas i takstolens vertikala sida med varmförzinkade pappspik minst 20x28 och med c/c 80 mm. 11. Mitt i facken, i nedre delen av varje våd, monteras Monarfol MonarTens mellan bärläkten och underlagsduken. Observera att underlagsduken inte är genomtrampningssäker förrän bärläkten monterats! Mindre, cirkulära genomföringar 1. Montera underlagsduken över genomföringen och gör ett litet snitt för att markera genomföringens placering. 2. En extra vådremsa läggs över de båda takstolarna. Låt remsan gå in under den ovanförliggande våden och fäst provisoriskt under överlappet. 3. Lyft upp den extra våden och skär ut hålet i den undre så att röret kan föras igenom. Om den övre våden redan klämts fast med läkten så görs en inskärning längs med takstolarna. 4. Trä Icopal takstos över röret och fäst stosen mot den undre våden med Icopal Butyltape. 5. Släpp ned den övre våden och gör en inskärning för röret. 6. Fäst den övre våden och täta mot stosen med butyltejpen 7

8 Större genomföringar Vid större genomföringar som skorstenar eller ventilationskanaler måste avväxlingar göras mellan takstolarna innan underlagsduken monteras. Underlagsduken måste också kompletteras med ett underbeslag. 1. Montera underlagsduken över genomföringen och gör ett litet snitt för att markera genomföringens placering. 2. En extra vådremsa läggs över de båda takstolarna. Låt remsan gå in under den ovanförliggande våden och fäst provisoriskt under överlappet. 3. Lyft upp den extra våden och skär ut hålet i den undre. 4. Fäst underbeslaget (minst 150 mm flänsbredd) i avväxlingen. 5. Släpp ned den övre våden och gör en inskärning för beslaget. 6. Fäst den övre våden och täta mot underbeslaget med Icopal Butyltape. Mindre, cirkulära genomföringar 1. Montera underlagsduken över genomföringen och gör ett litet snitt för att markera genomföringens placering. 2. En extra vådremsa läggs över de båda takstolarna. Låt remsan gå in under den ovanförliggande våden och fäst provisoriskt under överlappet. 3. Lyft upp den extra våden och skär ut hålet i den undre så att röret kan föras igenom. Om den övre våden redan klämts fast med läkten så görs en inskärning längs med takstolarna. 4. Trä Icopal gummistos över röret och fäst stosen mot den undre våden med Icopal Butyltape. 5. Släpp ned den övre våden och gör en inskärning för röret. 6. Fäst den övre våden och täta mot stosen med butyltejpen. 8

9 Större genomföringar Vid större genomföringar som skorstenar eller ventilationskanaler måste avväxlingar göras mellan takstolarna innan underlagsduken monteras. Underlagsduken måste också kompletteras med ett underbeslag. 1. Montera underlagsduken över genomföringen och gör ett litet snitt för att markera genomföringens placering. 2. En extra vådremsa läggs över de båda takstolarna. Låt remsan gå in under den ovanförliggande våden och fäst provisoriskt under överlappet. 3. Lyft upp den extra våden och skär ut hålet i den undre. 4. Fäst underbeslaget (minst 150 mm flänsbredd) i avväxlingen. 5. Släpp ned den övre våden och gör en inskärning för beslaget. 6. Fäst den övre våden och täta mot underbeslaget med Icopal Butyltape. Avväxlingen måste medge att underlagsduken hänger ned i mitten av facket för att säkerställa vattenavrinning. Om avväxlingen och genomföringen hindrar ventilationen i takstolsfacket monteras IcoAir Ventilationsstosar både ovan- och nedanför genomföringen. Nock Ventilerad taknock Ventilationen av utrymmet under underlagsduken måste säkerställas för att leda bort eventuell kondens. För en oisolerad takkonstruktion löses detta normalt med gavelspetsventiler, varvid taknocken utförs utan ventilation. I en isolerad takkonstruktion ordnas ventilationen normalt med en luftspalt med luftintag vid takfot i kombination med luftutsläpp vid taknock. Icke- ventilerad taknock Nockbrädan täcks in med underlagsduken genom att översta våden från respektive takhalva viks över nockbrädan och fästs med varmförzinkade pappspik minst 20x28 och med c/c 160 mm. 25 mm distansklots Nockbrädor Fiberduk 9

10 Anvisningar, gemensamma Montering Gavel 1. Avsluta underlagsduken vid gaveln genom att vika ned överskottet på takstolens utsida där den fästs med varmförzinkade pappspik och med c/c 80 mm. 2. För att förhindra vatteninträngning bakom gavelbeklädnaden spikas en remsa över gaveltakstolen. Remsan ska gå 50 mm utanför färdig gavelbeklädnad och minst 200 mm in på underlagsduken. Montering Vinkelränna En vinkelränna kan utformas på olika sätt. Här ges ett exempel: Väggbeklädnad Remsa av Monarfol Bärläkt Monarfol 1. Montera rännplåten med stöd mot ett underlag av träpanel eller K-plywood som spikas i takstolarna. 2. Komplettera stödet med ett underbeslag av plåt. 3. Placera en remsa av underlagduken under rännplåten från taknock till takfot som täcker hela underbeslaget och träunderlaget. 4. Dra in underlagsduken mellan remsan och rännplåten. 5. Dra ner underlagsduken och anslut mot remsan i vinkelrännan. (För Monarperm PRO tätas skarv med butyltape). Avsluta mot fotplåt på samma sätt som underlagsduken i övrigt. Montering Fallbrytningar För att undvika att yrsnö tränger in är det viktigt att det inte blir glipor mellan våderna i skärningspunkten mellan takytorna. Fäst den övre våden och täta mot den undre med Icopal Butyltape. Montering Vertikala uppdragningar På vertikala ytor, t.ex. takkupor, ska underlagsduken dras upp minst 300 mm och fästas med varmförzinkade pappspik och med c/c 80 mm. Montering Skarvning Undvik i möjligaste mån att skarva underlagsduken. Om skarvning inte kan undvikas ska överlappet täcka ett helt fack, dvs underlagsduken ska ligga dubbelt över hela facket. Den undre våden ska vikas ned och fästas i takstolens vertikala sida med varmförzinkade pappspik och med c/c 80 mm. 100 mm 100 mm 10

11

12 Augusti 2017 Icopal AB Box Malmö Kundservice Ingen skyddar huset bättre Vår uppgift är att bidra till säkra och hållbara hus med bästa totalekonomi. Och det vill vi göra bättre än någon annan. Som marknadsledande, internationell koncern erbjuder Icopal byggmaterial som skyddar mot vatten, fukt, värme, kyla och brand. Vi tillverkar och marknadsför såväl nydanande som beprövade produkter för svenska förhållanden. Part of BMI Group Våra lösningar präglas av helhetssyn och kvalitetstänkande i alla led. Det betyder maximal trygghet för alla parter; för dig som planerar, bygger, äger eller brukar byggnaden.
