1

2 84 mil vatten 76 mil avlopp (10 mil komb) 50 mil dagvatten Totalt 210 mil ledning serviser ventiler brunnar brand/spolposter Totalt st anordningar fastigheter anslutna Förnyelsetakt 500 år = 0.2% per år = 3km ledning (1km rörgrav)

3 tekniska kontorets Jönköping Förnyelse VA-ledningar 2009 Tekniska nämnden Handlingsplan Steg 1: Dagvattenavledning Steg 2: Prioriterade ledningar Steg 3: Områdesvis förnyelse Genomförande Inventering Ansvarfördelning Prioritering Mycket Hög Hög Medel Låg Förnyelsebehov funktion kondition 2014 = 200 år = 0.5% per år = 9km ledning (3km rörgrav)

4 Dagvatten hantering Hög nivå i Vättern Ytvatten orsakar ras Översikt- och detaljplan inlopp & vattendrag Mark- och Källaröversvämning i lågpunkt

5 Steg 1.1 Huvudstråk dagvatten Markägare/gatas ansvar Naturliga vattendrag VA:s ansvar 34 st Naturmark leds in i dagvattenledning Avledning hårdgjorda ytor Förnyelse MH= 12st

6 Ansvarsfördelning In- och utlopp Utlopp bakvatten 720st VA (480st Gata) Förnyelse MH= 34st Inlopp 233st VA (400st Gata) Förnyelse MH-H= 37st

7 Ytavrinning ny höjdmodell SBK Lantmäteriet Flyghöjd 400m 2000 Punkter / ruta 30 / 1m2 1 / m2 Noggrannhet 0-4cm 0-4cm SBK levererar höjdmodeller via grid/raster där en ruta på 0.5*0.5m har en punkt i varje hörn

8 Steg 1.2 Dagvattenavledning via ytavrinning till lågpunkter

9 Steg 1.2 Lågpunkter 629st Ansvar Gata: ytledes avrinning och intag via dagvattenbrunn inkl servis Ansvar VA: avledning via dagvattenledningar Kriterier för MH KÖ i minst 3 fastigheter minst 0.3m vattendjup över marknivå Prioritet VA/Gata Gata TFV Antal Antal Antal MH H M L 258 summa Förnyelsebehov VA/Gata = MH = 25st = 4km ledning

10 Dagvatten i översikts- och detaljplan Ansvar: MAX, SBK, Exploatör

11 Steg 2.1 Primär- och sekundär ledningar 191 km (25%) Kriterier Ökad folkmängd med Prioritering Avbruten vattenförsörjning Risk läckor pga läggningsår och material Prio Primär Sekundär Poäng MH H M L Förnyelsebehov MH-H = 52 km ledning

12 Dimensionsplaner områdesvis

13 Steg 2.2 Driftstörningar Urval : 6200 driftstörningar Vattenläcka Vattenkvalite Avloppsstopp Spolställen avlopp Rötter Förnyelsebehov Driftstörningar MH-H = 17 km ledning

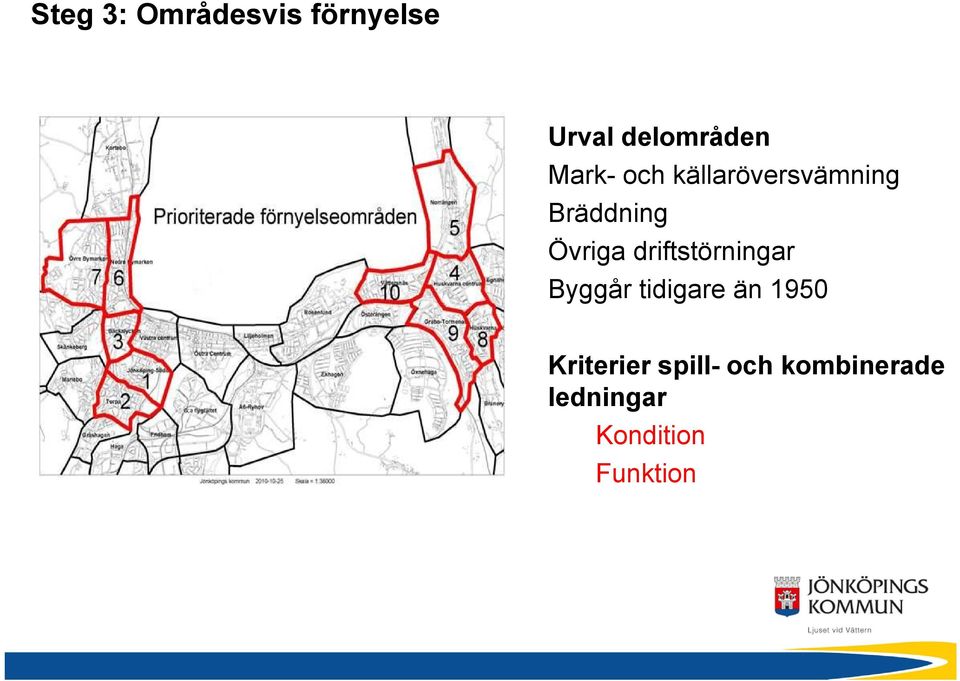

14 Steg 3: Områdesvis förnyelse Urval delområden Mark- och källaröversvämning Bräddning Övriga driftstörningar Byggår tidigare än 1950 Kriterier spill- och kombinerade ledningar Kondition Funktion

15 Steg 3: Områdesvis förnyelse pga. funktion Hydraulisk beräkning via Mike Urban Indata: VA-databas ledningar & brunnar XYZ Grundkartan ytor till Mike Urban via DXF/Shape filer Vektordata(polygoner) från grundkarta, hustak, gatumark, grönområden ytor inom grönområden via flygfoto & ArcGis Naturmark via avrinningsområden via flygfoto

16 Steg 3: Områdesvis förnyelse av kombinerade ledningar pga. funktion & kondition i område 1-3 Förnyelsebehov område 1-3 funktion = MH omr. 1 = 70% omr. 2 = 60% omr. 3 = 30%

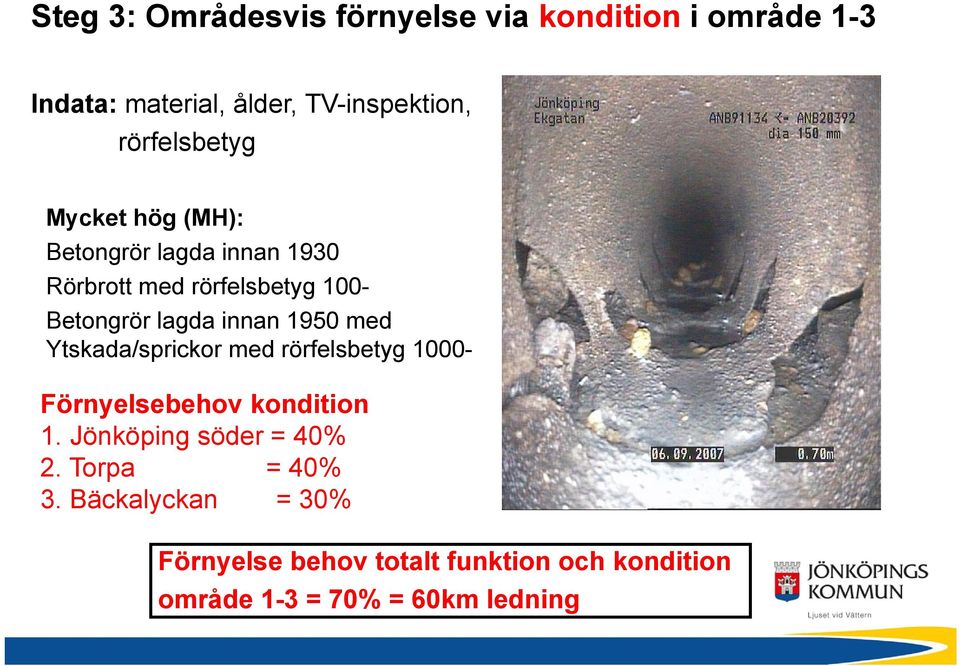

17 Steg 3: Områdesvis förnyelse via kondition i område 1-3 Indata: material, ålder, TV-inspektion, rörfelsbetyg Mycket hög (MH): Betongrör lagda innan 1930 Rörbrott med rörfelsbetyg 100- Betongrör lagda innan 1950 med Ytskada/sprickor med rörfelsbetyg Förnyelsebehov kondition 1. Jönköping söder = 40% 2. Torpa = 40% 3. Bäckalyckan = 30% Förnyelse behov totalt funktion och kondition område 1-3 = 70% = 60km ledning

18 Förnyelsebehov Steg 1 Huvud stråk Dagv Steg 1 lågpkt Steg 2 Vatten primär sekund Steg 3 Omr. 1-3 Steg 3 Omr 4-10 Summa Förnyelse ledning Bygg Tid Funktion 4km (4km) 52km 60km (90km) ~210km ~23 år Steg 2 Steg 2 Steg 2 Steg 2 Steg 2 Steg 2 Summa Bygg Läckor Vatten Avlopp Spolst. Rötter Betong Förnyelse Tid Kvalite Stopp avlopp 375- ledning Stopp 525 Kond. 6km 6.5km 0.5km 0.7km 0.3km 3km ~17km ~2 år Efter c:a 25 år med en förnyelsetakt på 200år= 0.5%= 9km ledning per år= förnyat 10% av ledningsnätet. Rekommenderad förnyelsetakt 150år=0.7%=12km ledning per år

19 Hur ska ett framtida VA-system utformas?

20 Livslängden på ett rör påverkas av Materialval Fogmetod Utförande

21 Dagvatten (tillskottsvatten) Bräddningar till vattendrag och sjöar Mer separering Mer vatten på ytan Ytavrinning och lågpunkter Behandling av dagvatten, mer gröna stråk Tillskottsvatten till reningsverken hur går det med slam, näringsämnen, kallt vatten, reningsgrad, energiförbrukning, framtida reningskrav.

22 Åtgärdsförslag funktion 1. ArcGIS 2. Mike Urban 3. Mike =4 Mike Flood Beräkningsresultat: Dimension nya ledningar Kontroll av nivåer i lågpunkter Dimension nya fördröjningsmagasin

23 Framtida dimensionerings kriterier för dagvattenledningar P90 kommer att revideras Egna funderingar Områdes typ Block regn Avrinnings Avledning hårdgjorda ytor kraftig gatulutning Avledning hårdgjorda ytor svag gatulutning Avledning hårdgjorda ytor från lågpunkt koefficient 10 år P90 20 år P år P90 Avledning från naturmark år Blockregn kontra CDS-regn

24 Lågpunkt nr 13 vid ett 50-års blockregn

25 Översvämning vid 10-årsregn med mindre justeringar 25

26 Översvämning vid 50-årsregn med mindre justeringar 26

27 Nästa steg utredning dagvattenseparation Omkoppling av stuprör inom förnyelseområde 1-3 = 800st fastigheter varav 226st flerfamiljs i område 1

28 Delområde 1 Jönköping Söder 2015 Västra delen 2014 Östra delen Torpa

29 Upprätta förslag på dagvattenseparation kostnadsersättning med 25% för ny dagvattenservis till FP

30 Årlig förnyelse 0.5 % per år = 9 km ledning Steg 1: Dagvattenavledning 1.5 km Steg 2: Prioriterade ledningar 1.5 km Steg 3: Områdesvis förnyelse 6.0 km summa: 9.0 km Framdrift per år Projektering/projektör Förnyelse 0.5% per arbetslag Förnyelse 0.7% per arbetslag 30 m/dag=7 km/år 20 m/dag=4,5 km/år 30m/dag=7km/år Behov av två projektörer och två arbetslag Total kostnad c:a miljoner

31 Investeringsprojekt år Objekt Specifikation 2014 Tkr Brunstorp- Steg 2.1 förnyelse vatten Värdshuset primär & sekundär Häggeberg- Steg 2.1 förnyelse vatten Trånghallavägen primär & sekundär Granatgatan- Steg 2.2 förnyelse vatten Gevärsgatan driftstörningar Birger JarlsgatanSteg 2.2 förnyelse vatten driftstörningar Merkuriusvägen Steg 1.1 förnyelse dagvatten Huvudstråk Ekhagsravinen- Steg 1.1 förnyelse dagvatten Skrämmabäcken Huvudstråk Solåsvägen Steg 1.2 förnyelse dagvatten lågpunkter Stora Kurvgatan Steg 1.2 förnyelse dagvatten lågpunkter Strömsholm Steg 2.4 förnyelse avlopp Btg-kvalite Jönköping Söder Steg 3 förnyelse områden byggande Steg 3 Utredning dagvattensepara. Område 1-3 projektering 2014 km Tkr 2015 km Summa:
