1 I den hållbara staden förnyas ledningar schaktfritt NCC AB 1

2 Byggsektorn den 40-procentiga sektorn NCC AB 2

3 Förnya vår bransch och erbjuda de bästa hållbara lösningarna NCC AB 3

4 Ett av våra viktigaste försörjningssystem NCC AB 4

5 5 000 läckor varje år! NCC AB 5

6 Ledningsnätens status idag och i framtiden NCC AB 6

7 Hur ser det egentligen ut? VASS! Taxa och Drift årliga undersökningar Specialundersökningar 243 kommuner svarade på Drift 2013 Ojämn kvalitet!

8 Det allmänna VA-ledningsnätet i Sverige: cirka 4 varv runt jorden ca km allmänna vattenledningar ca km allmänna avloppsledningar plus allmänna och privata servisledningar -??

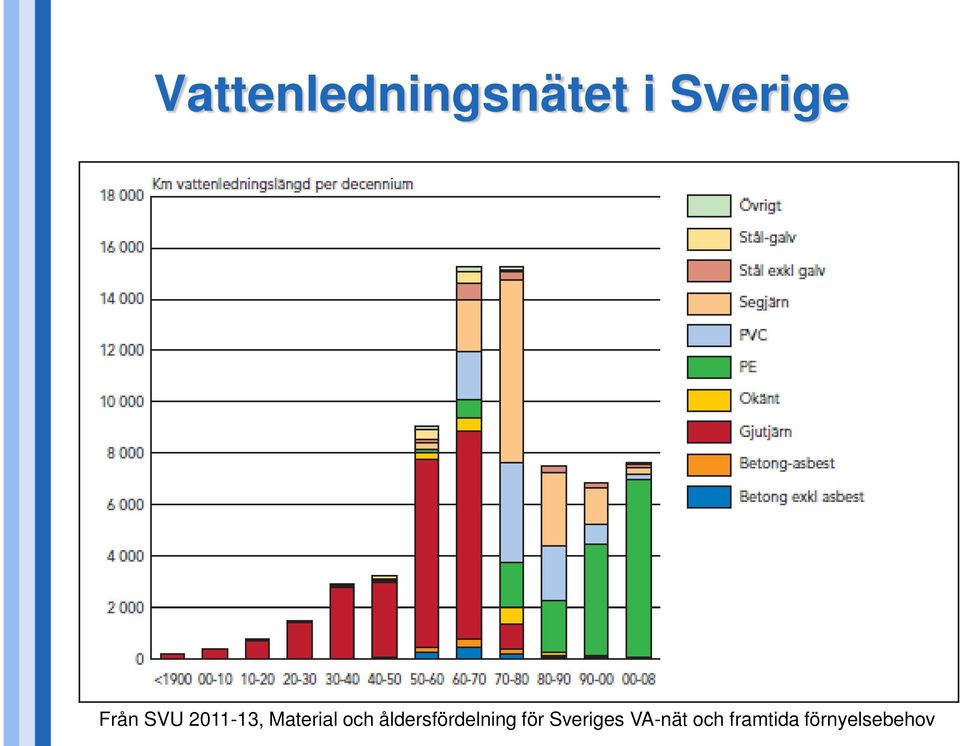

9 Vattenledningsnätet i Sverige Från SVU , Material och åldersfördelning för Sveriges VA-nät och framtida förnyelsebehov

10 Avloppsledningsnätet i Sverige Från SVU , Material och åldersfördelning för Sveriges VA-nät och framtida förnyelsebehov

11 Status på vattenledningsnätet läckor (antal/km ledning) 0,12 0,10 0,08 0,06 övre kvartil median nedre kvartil 0,04 0,02 0,

12 12,00 10,00 8,00 6,00 4,00 Status på vattenledningsnätet andel tjänliga m anm. övre kvartil median nedre kvartil mikrobiologiska 2,00 0, , ,00 8,00 kemiska 6,00 4,00 övre kvartil median nedre kvartil 2,00 0,

13 Vattenbalansen DEBITERAT LEVERANS TILLÅTEN FÖRBRUKNING VATTENFÖRLUSTER INTE DEBITERAT MÄTFEL, OTILLÅTEN FÖRBRUKNING UTLÄCKAGE

14 Källa VASS 2012 Två olika nyckeltal för vattenförluster 30,00 25,00 20,00 m 3 /km o d 15,00 10,00 5,00 0,00 0,0% 10,0% 20,0% 30,0% 40,0% 50,0% 60,0% %

15 Status på spillvattenledningsnätet - antal stopp/km ledning 0,16 0,14 0,12 0,10 0,08 0,06 övre kvartil median nedre kvartil 0,04 0,02 0,

16 1,60 Antal källaröversvämningar /1000 serviser 1,40 1,20 1,00 0,80 0,60 övre kvartil median nedre kvartil 0,40 0,20 0,

17 1,00 Antal källaröversvämningar i samband med nederbörd/1000 serviser 0,90 0,80 0,70 0,60 0,50 0,40 övre kvartil median nedre kvartil 0,30 0,20 0,10 0,

18 Systemlösningar för VA har sett olika ut under olika tidsperioder Kombinerat till 50-talet Ny publikation på remiss, seminarier - läs mer: tjanster/rornat/p110-avledning-avspill--dran--och-dagvatten/

19 Källor till tillskottsvatten - räcker inte alltid att täta en ledning

20 Tillskottsvatten, m 3 /km, dygn 45,00 40,00 35,00 30,00 25,00 20,00 övre kvartil median nedre kvartil 15,00 10,00 5,00 0,

21 Projekt Förnyelseplanering Kan laddas ned från: Strategisk-fornyelseplanering-av-VA-nat/

22 Rörmaterial / tidsperioder + Livslängdsbedömningar Spill Spill Spill S-Betong < 1950 S-Betong S-Betong fr 1970 från till km km km = Behov Kvarvarande ledningslängd, % Ledningsålder, år

23 Förnyelsetakten Ca 0,5 % för respektive ledningsslag

24 50 kommuners bedömningar - indikerar behov av ökad förnyelsetakt Uppskattning enligt VASS ca 2 miljarder / år

25 Schaktfri ledningsförnyelse nyckeln till högre förnyelsetakt NCC AB 7

26 Minimala ingrepp en självklarhet NCC AB 8

27 Här pågår ledningsförnyelse! Minimal störning Snabbt genomförande Ekonomiskt Bättre miljöval NCC AB 9

28 Ekonomiskt förnyelse av en ledning Gräva 95 % Traditionellt Schaktfritt Rör 5 % 20 % av kostnaden jfr med traditionell ledningsförnyelse NCC AB 10

29 Förnya tre ledningar spara ca SEK/m SEK/m kr kr kr kr kr kr kr kr kr kr kr kr kr kr - kr Gräva 3 ledningar (lutning 3:1) Schaktfritt 3 ledningar 1,8 2,2 2,6 3 3,4 3,8 4,2 4,6 5 djup, m NCC AB 11

30 Relevanta ingrepp halverad schaktmängd Schakta endast för ny dagvattenledning 3 m Vatten relining/rörspräckning sliplining Avlopp Flexibelt foder NCC AB 12

31 Täta ledningar bättre funktion och minskad kostnad Idag försvinner 20 % rent vatten på vägen! In- och utläckage dyrt och risk för föroreningar! NCC AB 13

32 Schaktningen är miljöboven kg CO 2 /100 m Läggningfasen 85% Övriga faser % 0 Traditionellt Schaktfritt NCC AB 14

33 NCC AB 15 Betydligt lägre miljöpåverkan Traditionellt Schaktfritt ton CO 2 /km ton CO 2 /km

34 För varje km ledning som förnyas schaktfritt sparar vi 291 ton CO NCC AB 16

35 291 ton CO 2 motsvarar 38 varv runt jorden med en bil med genomsnittlig bränsleförbrukning 49 personers genomsnittliga årliga utsläpp av CO 2 58 fullvuxna träds upptag av CO 2 under 100 år 111 normalstora villors energibehov under 1 år 73 grisars utsläpp av metan under 1 år NCC AB 17

36 En svindlande tanke och möjlighet! varv runt jorden med en bil med genomsnittlig bränsleförbrukning Dagens förnyelsetakt 200 år 86 mil ledningsförnyelse per år Schaktfritt 75 % går att förnya schaktfritt Möjlig besparing ton CO 2 per år Med ökad förnyelsetakt ton CO 2 per år normalstora villors energibehov under 1 år NCC AB 18

37 Vad väntar vi på? Ekonomisk Social Miljö NCC AB 19

38 Perspektiv på hållbar ledningsförnyelse En diskussion NCC AB 20

39 Varför används inte schaktfria metoder mer? NCC AB 21

40 Hur borde vi arbeta med våra ledningsnät? NCC AB 22

41 När är det dags att förnya ledningarna? När ledningarna inte uppfyller sin funktion. Börja med de äldsta ledningarna. En läcka kommer sällan ensam. Gjutjärnsrör håller i minst 50 år NCC AB 23

42 Järfälla kommun Långsiktig planering och åtgärdsplan Kommunen delas upp i 10 områden Ca 1 % av alla kommunala ledningar Filma systematiskt Hög förnyelsetakt: Koll på läget aktuell statistik Läckagesökning m spillvatten Färre överraskningar Direkta åtgärder m dagvatten Bättre priser samlad upphandling Prioriterad åtgärdslista m vatten Trygg vattenförsörjning NCC AB 24

43 Har du koll på läget? NCC AB 25

44 Vilka hållbarhetsmål har vi? NCC AB 26

45 Göteborgs stad Minskade CO 2 -utsläpp tack vare schaktfritt CO 2 -besparing varv runt jorden med en bil med genomsnittlig bränsleförbrukning NCC AB 27

46 Dags att göra hållbara vägval NCC AB 28

47 Checklista för hållbar ledningsförnyelse 1. Koll på läget 2. Optimera insatserna 3. Ställ hållbarhetskrav NCC AB 29

48 Tack! Anne Adrup Svenskt Vatten Simon Åkerlund NCC NCC AB 30
