SPRÄCK RÖREN INTE DIN BUDGET! VIBRATIONSFRI RÖRFÖRNYELSE BURSTING! NYA RÖR MED DIMENSIONSÖKNING

Transkript

1 SPRÄCK RÖREN INTE DIN BUDGET! VIBRATIONSFRI RÖRFÖRNYELSE BURSTING! NYA RÖR MED DIMENSIONSÖKNING

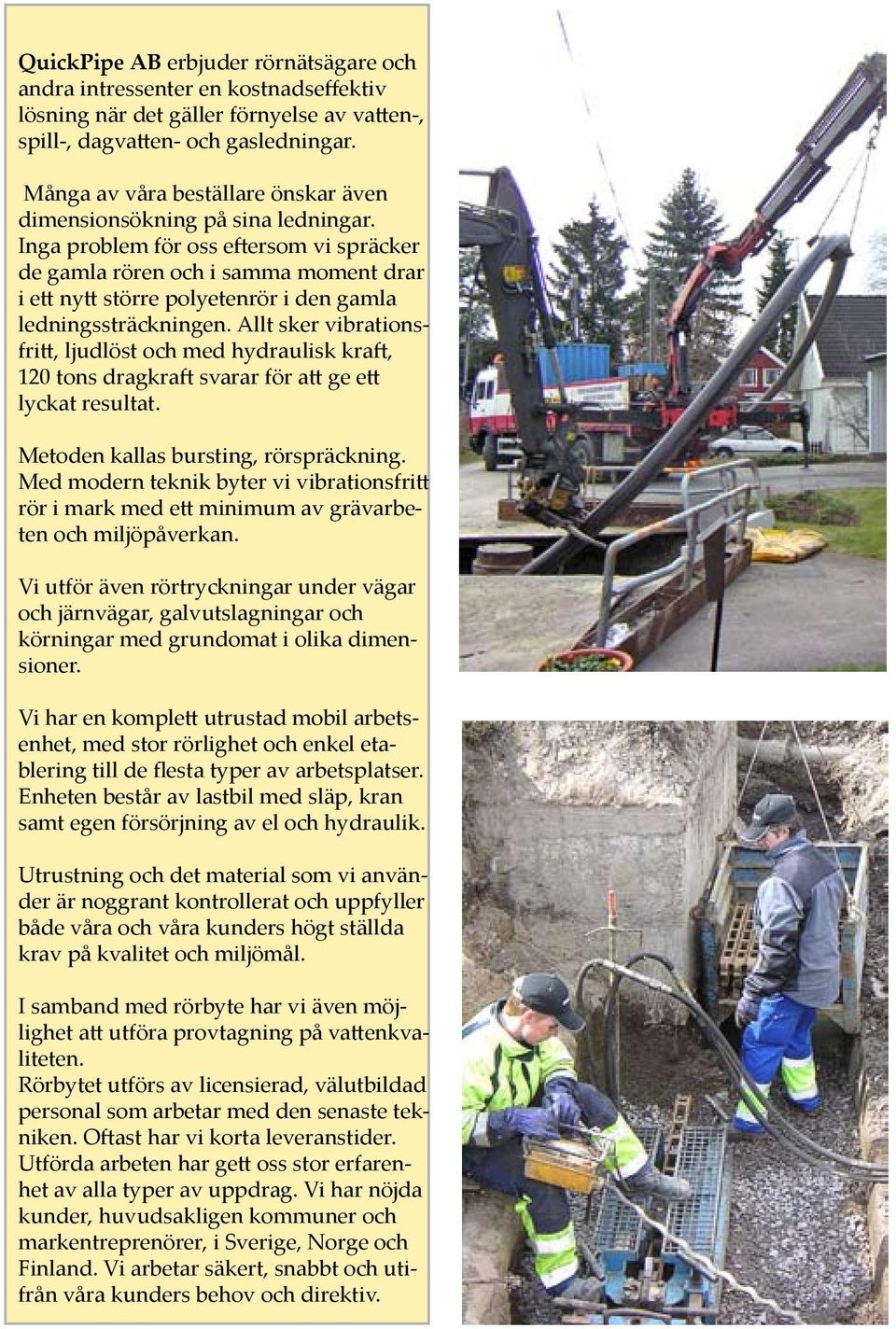

2 QuickPipe AB erbjuder rörnätsägare och andra intressenter en kostnadseffektiv lösning när det gäller förnyelse av vatten-, spill-, dagvatten- och gasledningar. Många av våra beställare önskar även dimensionsökning på sina ledningar. Inga problem för oss eftersom vi spräcker de gamla rören och i samma moment drar i ett nytt större polyetenrör i den gamla ledningssträckningen. Allt sker vibrationsfritt, ljudlöst och med hydraulisk kraft, 120 tons dragkraft svarar för att ge ett lyckat resultat. Metoden kallas bursting, rörspräckning. Med modern teknik byter vi vibrationsfritt rör i mark med ett minimum av grävarbeten och miljöpåverkan. Vi utför även rörtryckningar under vägar och järnvägar, galvutslagningar och körningar med grundomat i olika dimensioner. Vi har en komplett utrustad mobil arbetsenhet, med stor rörlighet och enkel etablering till de flesta typer av arbetsplatser. Enheten består av lastbil med släp, kran samt egen försörjning av el och hydraulik. Utrustning och det material som vi använder är noggrant kontrollerat och uppfyller både våra och våra kunders högt ställda krav på kvalitet och miljömål. I samband med rörbyte har vi även möjlighet att utföra provtagning på vattenkvaliteten. Rörbytet utförs av licensierad, välutbildad personal som arbetar med den senaste tekniken. Oftast har vi korta leveranstider. Utförda arbeten har gett oss stor erfarenhet av alla typer av uppdrag. Vi har nöjda kunder, huvudsakligen kommuner och markentreprenörer, i Sverige, Norge och Finland. Vi arbetar säkert, snabbt och utifrån våra kunders behov och direktiv.

3 Problem med dåliga rör? Gräv inte upp bekymren utnyttja det du har! Bursting är lösningen! Utrustning: Hydrauldriven Burstmaskin med fristående hydraulpack Vi använder tre olika maskiner och klarar dimensioner från Ø 90 mm till 630 mm. Rördimensioner / Rörmaterial Befintliga rörtyper som lämpar sig för metoden. Gäller rör och rördelar som tillverkats enligt normal standard. Betong Stål Lergods Eternit Gjutjärn Polyeten, PVC Segjärn Lämpliga nya rör Polyetenrör i dimensionerna mm av normal standard i följande tryckklasser: PE 100 SDR 11 PE 100 SDR 17 Även andra typer av rör vid förfrågan Skarvmetoder: Stumsvetsning Elektrosvetsmuff Tillverkarens standard Även andra typer av skarvmetoder vid förfrågan

4 BURSTING Bursting är en ljudlös och vibrationsfri rörspräckningsmetod. Rullande och fasta knivar skär upp och expanderar det gamla röret. Det nya röret, dras samtidigt på plats. I vissa fall kan dimensionen öka med upp till 200 procent.

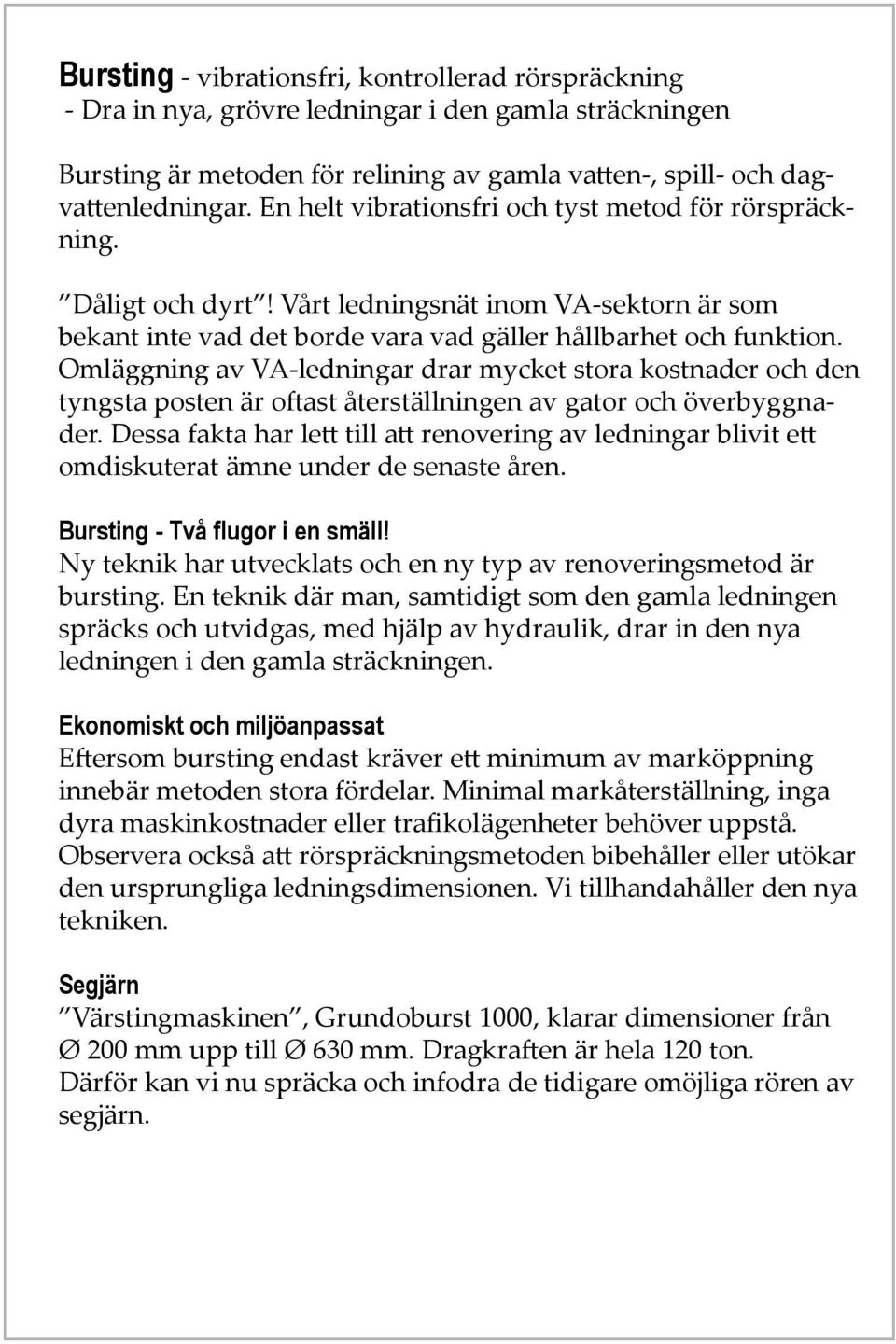

5 Bursting - vibrationsfri, kontrollerad rörspräckning - Dra in nya, grövre ledningar i den gamla sträckningen Bursting är metoden för relining av gamla vatten-, spill- och dagvattenledningar. En helt vibrationsfri och tyst metod för rörspräckning. Dåligt och dyrt! Vårt ledningsnät inom VA-sektorn är som bekant inte vad det borde vara vad gäller hållbarhet och funktion. Omläggning av VA-ledningar drar mycket stora kostnader och den tyngsta posten är oftast återställningen av gator och överbyggnader. Dessa fakta har lett till att renovering av ledningar blivit ett omdiskuterat ämne under de senaste åren. Bursting - Två flugor i en smäll! Ny teknik har utvecklats och en ny typ av renoveringsmetod är bursting. En teknik där man, samtidigt som den gamla ledningen spräcks och utvidgas, med hjälp av hydraulik, drar in den nya ledningen i den gamla sträckningen. Ekonomiskt och miljöanpassat Eftersom bursting endast kräver ett minimum av marköppning innebär metoden stora fördelar. Minimal markåterställning, inga dyra maskinkostnader eller trafikolägenheter behöver uppstå. Observera också att rörspräckningsmetoden bibehåller eller utökar den ursprungliga ledningsdimensionen. Vi tillhandahåller den nya tekniken. Segjärn Värstingmaskinen, Grundoburst 1000, klarar dimensioner från Ø 200 mm upp till Ø 630 mm. Dragkraften är hela 120 ton. Därför kan vi nu spräcka och infodra de tidigare omöjliga rören av segjärn.

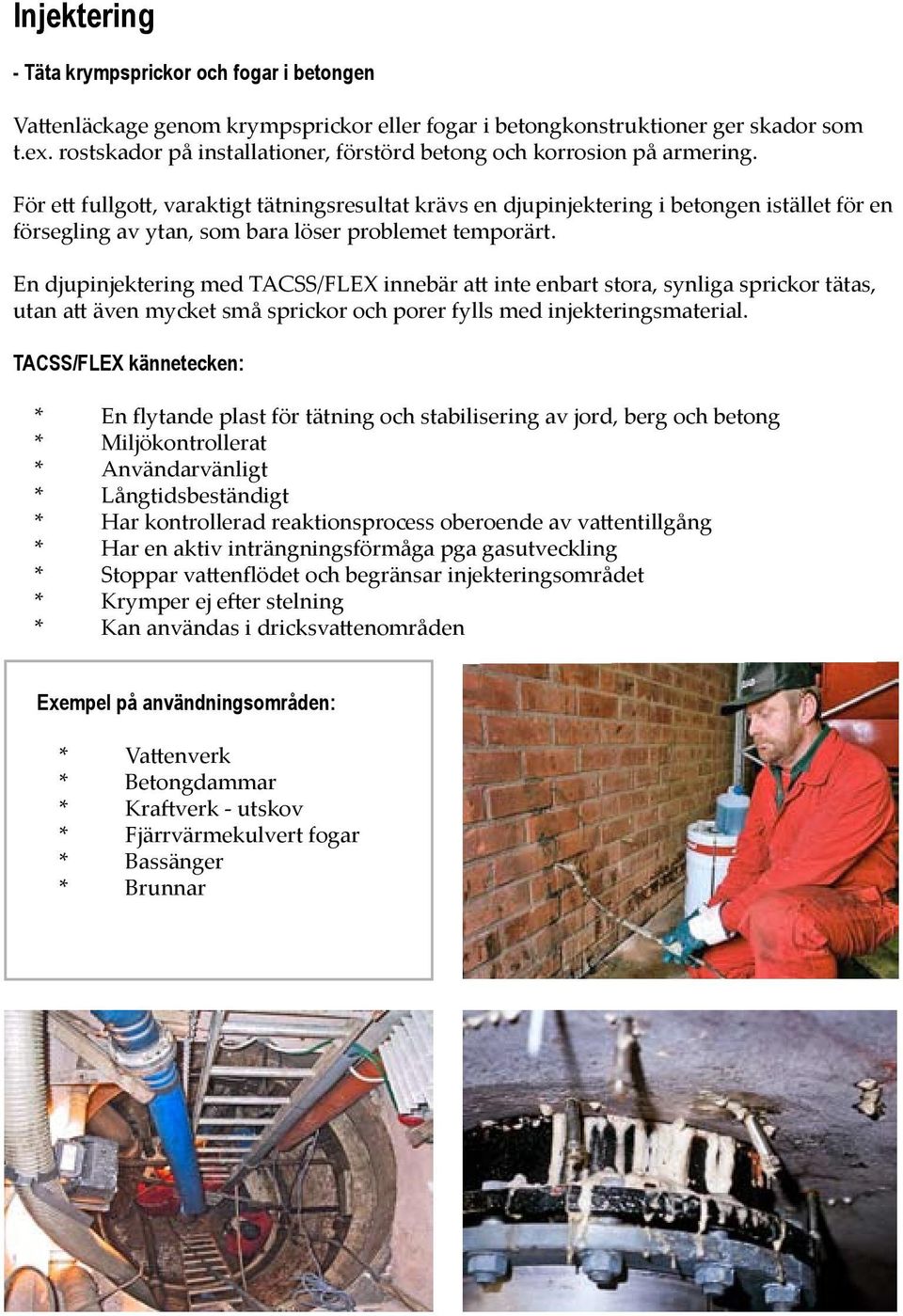

6 Injektering - Täta krympsprickor och fogar i betongen Vattenläckage genom krympsprickor eller fogar i betongkonstruktioner ger skador som t.ex. rostskador på installationer, förstörd betong och korrosion på armering. För ett fullgott, varaktigt tätningsresultat krävs en djupinjektering i betongen istället för en försegling av ytan, som bara löser problemet temporärt. En djupinjektering med TACSS/FLEX innebär att inte enbart stora, synliga sprickor tätas, utan att även mycket små sprickor och porer fylls med injekteringsmaterial. TACSS/FLEX kännetecken: * En flytande plast för tätning och stabilisering av jord, berg och betong * Miljökontrollerat * Användarvänligt * Långtidsbeständigt * Har kontrollerad reaktionsprocess oberoende av vattentillgång * Har en aktiv inträngningsförmåga pga gasutveckling * Stoppar vattenflödet och begränsar injekteringsområdet * Krymper ej efter stelning * Kan användas i dricksvattenområden Exempel på användningsområden: * Vattenverk * Betongdammar * Kraftverk - utskov * Fjärrvärmekulvert fogar * Bassänger * Brunnar

7 Grundomat Grundomat är en tryckluftdriven jordraket som används för att schaktfritt dra in PE-, PVC- och stålrör upp till diameter 160 mm för el, tele, kabel-tv, gas, VA mm. Detta används framförallt under gator, järnvägar och övriga markområden där minimal störning av verksamheten är önskvärd. Specifika egenskaper 1 Rörligt slaghuvud som ger riktningsstabilitet mot målet. 2 Normal maxlängd på tryckningarna är upp till 50 m/sträcka. 3 Grundomat används även för utbyte/utslagning av galvrör. Principen I mottagargropen placeras först en siktstav. I startgropen står operatören med en siktram och måttar maskinen mot staven och riktas därefter noggrant i både höjd och sidled. Väl under körning fungerar i princip det unika rörliga slaghuvudet som en slagmejsel och slår sig igenom stenar och andra hinder. Tack vare detta fås en mycket god riktningsstabilitet. Utrustningen Består av följande komponenter: 1 Grundomat 2 Slang och smörjoljebehållare 3 Siktram och siktstav 4 Tillbehör för att dra in nya rör

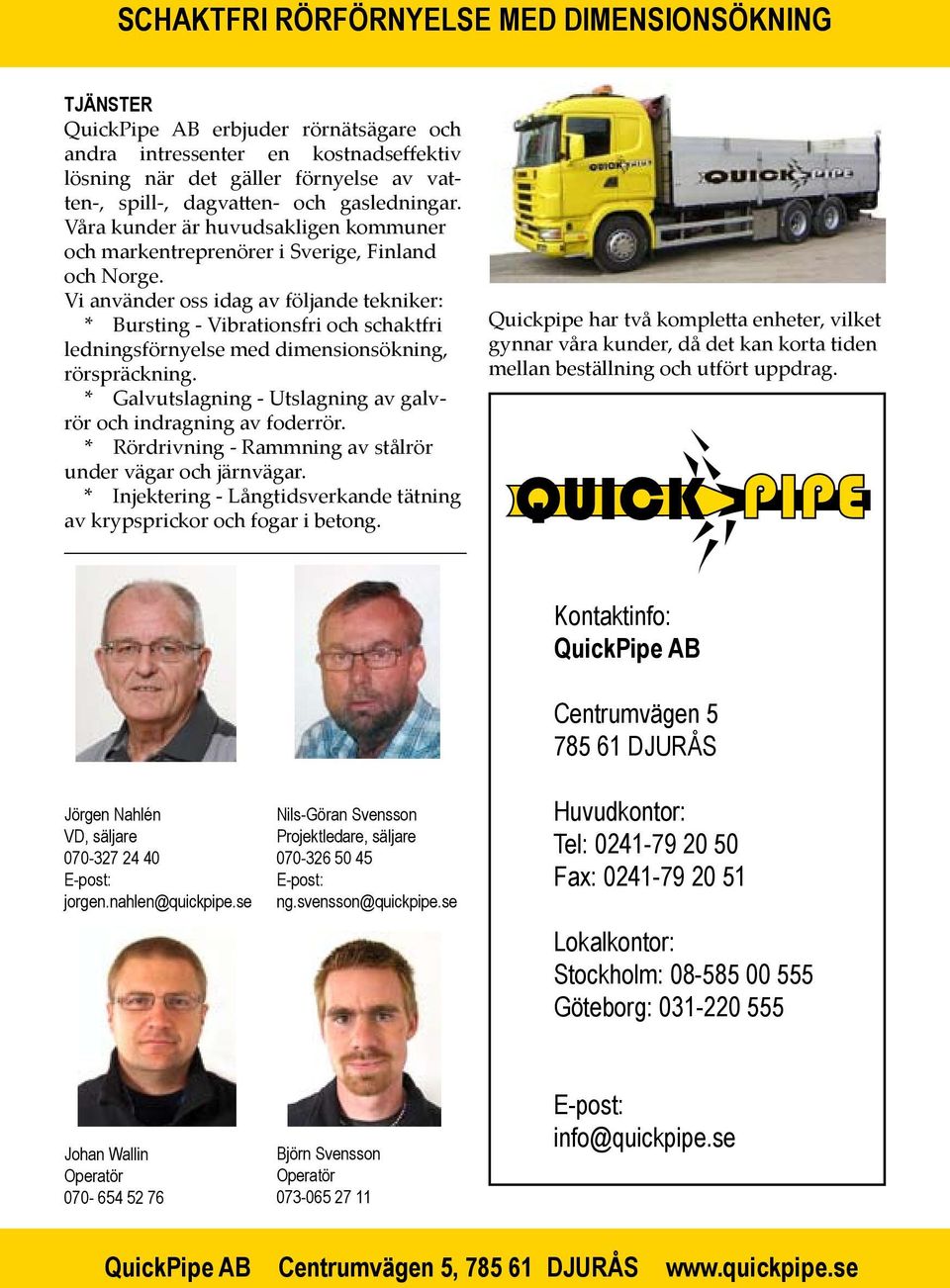

8 SCHAKTFRI RÖRFÖRNYELSE MED DIMENSIONSÖKNING TJÄNSTER QuickPipe AB erbjuder rörnätsägare och andra intressenter en kostnadseffektiv lösning när det gäller förnyelse av vatten-, spill-, dagvatten- och gasledningar. Våra kunder är huvudsakligen kommuner och markentreprenörer i Sverige, Finland och Norge. Vi använder oss idag av följande tekniker: * Bursting - Vibrationsfri och schaktfri ledningsförnyelse med dimensionsökning, rörspräckning. * Galvutslagning - Utslagning av galvrör och indragning av foderrör. * Rördrivning - Rammning av stålrör under vägar och järnvägar. * Injektering - Långtidsverkande tätning av krypsprickor och fogar i betong. Quickpipe har två kompletta enheter, vilket gynnar våra kunder, då det kan korta tiden mellan beställning och utfört uppdrag. Kontaktinfo: QuickPipe AB Centrumvägen DJURÅS Jörgen Nahlén VD, säljare E-post: jorgen.nahlen@quickpipe.se Nils-Göran Svensson Projektledare, säljare E-post: ng.svensson@quickpipe.se Huvudkontor: Tel: Fax: Lokalkontor: Stockholm: Göteborg: Johan Wallin Operatör Björn Svensson Operatör E-post: info@quickpipe.se QuickPipe AB Centrumvägen 5, DJURÅS
