1 Augusti 1998 Inomhusavlopp

2 Wafix HT/PP med Fix lock -den nyutveckla fastsittande tätningsringen och med många stora förbättringar Wafix HT/PP är ett helt nyutvecklat system för inomhusavlopp, som bygger vidare på Wafix omtyckta egenskaper och välkända fördelar. Inga inskjutna gummiringar Fix lock den nya tätningen är en unik konstruktion. Fix lock består av en tätningsring som sitter fast på en låsring, och tillverkas som en enda enhet. Det betyder i praktiken att tätningsringen är fastlåst, och kan inte skjutas in i rörsystemet. Det är lätt att rengöra tätningsringen, genom att Fix lock enkelt kan tas ut och sedan sättas tillbaka. Tack vare Fix lock har muffen på rördelarna kunnat ges en smidig utformning, så att Wafix tar mindre plats vid installationen. Fix lock tätningsring har hög kemikaliebeständighet. Låg ihoptryckningskraft Det är självklart viktigt med en låg ihoptryckningskraft; inte minst när rören skall monteras i besvärliga situationer. Wafix har en låg ihoptryckningskraft, även då röränden är ofasad. Hemligheten bakom den låga ihoptryckningskraften, hos Wafix, är den speciella profilen på Fix lock som gör att friktionen mellan rör och tätningsring blir liten. Säkra fogar Muffen på Wafix tål hårdhänt hantering, utan att rörsystemet blir otätt. Fix lock tätar på tre punkter, vilket ger en mycket stor och effektiv tätningsyta mot röret och gör skarven helt tät. Tack vare det kan man undvika felaktigheter i montaget, och säkerheten ökar då rören skall gjutas in i vägg eller döljas i schakt. Kraftiga och slagfasta rör Wafix är slagfast och marknadens kraftigaste rör. Wavin har valt den rörklass, som har den största godstjockleken med hänsyn till standarden. Därför tål Wafix de slag och stötar, som lätt uppstår på byggarbetsplatsen. Wafix är framställt av PP, ett material som har särskilt stor slagstyrka; även vid minusgrader. Stor kemikalieresistens PP-materialet har stor kemikalieresistens, vilket gör materialet användbart vid de flesta installationerna. Brandskydd Förebyggande brandspridning via avloppsrör mellan brandceller behandlas i BBR 94, avsnitt 5:6. Fix lock tätningsring är fastlåst och kan inte skjutas in i röret. Den kan tas ut och göras ren. 2

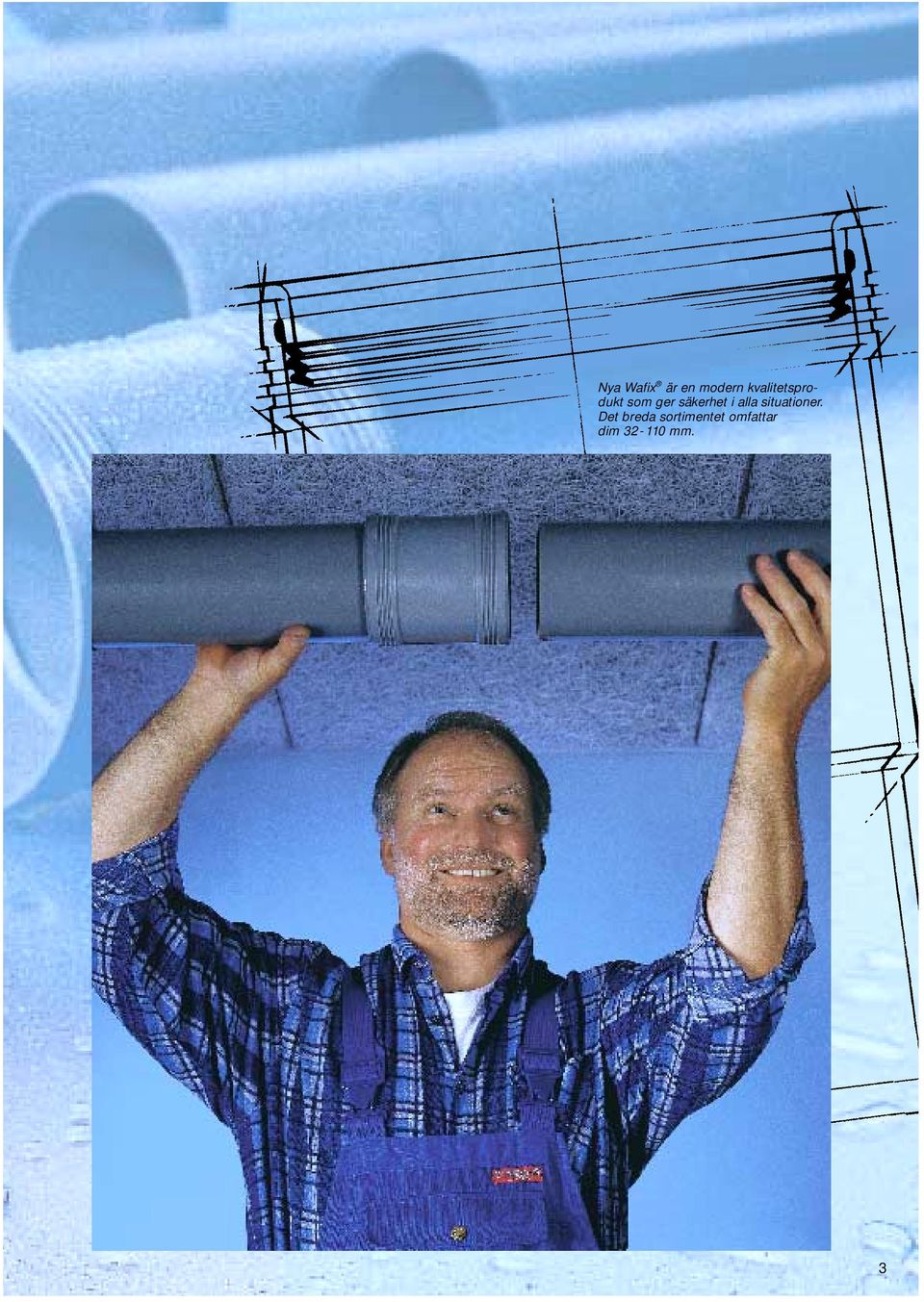

3 Nya Wafix är en modern kvalitetsprodukt som ger säkerhet i alla situationer. Det breda sortimentet omfattar dim mm. 3

4 Dimensioneringsdiagram Flödesdiagrammen på de följande sidorna är anpassade till Wafixsystemet. Kurvorna är uträknade efter rörens invändiga diameter. Dimensioneringsdiagram för luftade spillvattenledningar av plast Kurvan är uträknad efter rörens invändiga diameter ledningsfall i / 00 liggande ledningar stående ledningar 0,5 0,6 0,7 0,8 0,9 1 1, ø 50 (Di = 46 mm) ø 75 ø 110 ø 75 (Di = 69 mm) minimilutning för självrensning ø 110 (Di = 102 mm) 50% , , ,5 lutning i förhållande till lodrätt position 5 0,5 0,6 0,7 0,8 0,9 1 1, dimensionerande spillvattenflöde i I/s 40 4

5 Dimensioneringsdiagram för regnvattenledningar av plast Kurvan är uträknad efter rörens invändiga diameter ledningsfall i / 00 liggande ledningar stående ledningar 1 1, ø 50 (Di = 46 mm) ø 75 ø 110 ø 75 (Di = 69 mm) minimilutning för självrensning ø 110 (Di = 102 mm) 1 1, regnvattenflöde i I/s 100% , , ,5 lutning i förhållande till lodrätt position 5

6 Tekniska specifikationer Tekniska specifikationer för Wafix HT/PP Dimensionering av spillvattenledning Plastmaterial Gummimaterial Densitet E-modul Linjär värmeutvidgningskoefficient Specifik värme Värmeledningstal Max. tillåten temperatur Kemisk beständighet Brandskydd Godstjocklek Godkännande PP TPE-gummi 901 kg/m 3 enl. ISO 1183, DIN Mpa enl. ISO 527, DIN ,15 mm/m/ C enl. DIN ,7 J/g K (kalorimetrisk vid 20 C) 0,22 W/m K enl. DIN vid 20 C Kontinuerligt: 60 C Kortvarigt: 100 C (2 min, 30 l/m) Se Plastmaterials kemikaliebeständighet och DS/ISO TR Se Inomhusavlopp Wavin Asto lätt, stark och ljuddämpande. S14 enl. pren T6 enl. SS 3604 Rör och rördelar är typgodkända av SWEDCERT För dimensionering av oluftade ledningar och luftningsledningar hänvisas till Vatten och Avlopp Byggvägledning 10, kapitel 3, VL11; Förenklad dimensionering av spillvattenledning. Rörupphängning Följande avstånd mellan rörupphängningar skall tillämpas: Rördimension Liggande ledning Stående ledning 32 0,4 m 0,8 m 40 0,5 m 1,0 m 50 0,5 m 1,0 m 75 1,0 m 1,5 m 90 1,0 m 2,6 m 110 1,0 m 2,6 m 6

7 Wafix HT/PP - enkelt och säkert montage i alla situationer 1 Kapa röret med en fintandad såg. Använd gärna en geringslåda. 2 Rengör den avkapade röränden från spån och grader. Skrapa bort skarpa kanter med hjälp av en kniv. 3 Rengör omsorgsfullt muff och spetsände från smuts. 4 Stryk ett tunt lager Wafix siliconsmörjmedel på spetsändens yttersta del. 5 Skjut in spetsänden i botten på muffen. Om muffen är expansionsupptagande, dras röret tillbaka 15 mm (OBS, muffen skall fixeras). Används speciellt expansionsrör, dras röret tillbaka 60 mm. Vid användning av dubbelmuff greppar man om både muffen och röret, när man drar tillbaka röret (greppa inte om de två rörändarna). Wafix övergång till gjutjärnsmuff/spetsände 1 Montera gummiringen på röret så att läppringen ligger an mot ytan av rörets spetsände. Smörjmedel får inte användas. 2 Tryck på Wafix övergång. Smörjmedel får inte användas. 1a Placera gummiringen i gjutjärnsrörets muff. Stryk ett tunt lager Wafix siliconsmörjmedel på plaströrets spetsände. Tryck röret helt i botten i gjutjärnsrörets muff. 7

8 Du L e Z 2 Symbolförklaring α = Böjningsgrad Di = Invändig diameter Du = Utvändig diameter = Nominell diameter e = Godstjocklek (minimum) F = Specialmått L = Bygglängd. (Den effektiva längden varmed produkten bidrar till rörsystemets totala längd - mätt i centrumlinjens axialriktning) L1 = Totallängd L2 = Instickslängd/muffdjup M = Vikt Z = Byggmått Generella dimensioner Di Dimension Di Du e L2 mm mm mm mm mm 32 28,2 42 1, ,3 51 1, ,3 63 1, ,4 89 2, , ,8 66 Produktskisserna är inte skalenliga. Alla obenämda mått är i mm. HT rör utan muff Dimension Wavin nr RSK nr L1 mm mm HT rör med muff Dimension Wavin nr RSK nr L L1 mm mm mm L

9 HT rör med muff Dimension Wavin nr RSK nr L L1 mm mm mm L HT dubbelmuff Dimension Wavin nr RSK nr L1 L2 mm mm mm * HT skjutmuff Dimension Wavin nr RSK nr L1 mm mm * HT böj 15 Dimension Wavin nr RSK nr L2 Z1 Z2 mm mm mm mm Z2 Z * L2 * Levereras i PVC tills vidare 9

10 HT böj 22 Dimension Wavin nr RSK nr L2 Z1 Z2 mm mm mm mm Z Levereras tidigast 1999 HT böj 30 Dimension Wavin nr RSK nr L2 Z1 Z2 mm mm mm mm Z * HT böj 45 Dimension Wavin nr RSK nr L2 Z1 Z2 mm mm mm mm Z * HT böj 67 Dimension Wavin nr RSK nr L2 Z1 Z2 mm mm mm mm Z Levereras tidigast 1999 HT böj 88,5 Dimension Wavin nr RSK nr L2 Z1 Z2 mm mm mm mm Z * * Levereras i PVC tills vidare 10

11 HT grenrör 45 Dimension Wavin nr RSK nr L1 L2 Z1 Z2 Z3 /1 mm mm mm mm mm mm 1 Z 3 Z2 32/ /40* / / / / / / HT grenrör 67 Dimension Wavin nr RSK nr L1 L2 Z1 Z2 Z3 /1 mm mm mm mm mm mm 1 Z 3 Z 2 32/ / / / / / / Levereras tidigast 1999 HT grenrör 88,5 Dimension Wavin nr RSK nr L1 L2 Z1 Z2 Z3 /1 mm mm mm mm mm mm 1 Z 2 Z 3 32/ /40* / / / / / / HT förminskning excentrisk Dimension Wavin nr RSK nr F1 L1 L2 Z1 /1 mm mm mm mm mm 1 50/ /40* / /40* / / / HT skarvrör/expansionsrör levereras i PVC tills vidare Dimension Wavin nr RSK nr F1 L1 mm mm mm * Levereras i PVC tills vidare 11

12 HT rensrör med skruvlock Dimension Wavin nr RSK nr F1 F2 L1 mm mm mm mm F 2 HT lock till rensrör lös Dimension Wavin nr RSK nr mm HT renslock med stos - levereras i PVC tills vidare Dimension Wavin nr RSK nr L1 mm mm HT propp Dimension Wavin nr RSK nr L1 mm mm HT vattenlåsvinkel 88,5 till avloppsrör - levereras i PVC tills vidare Dimension Wavin nr RSK nr Di mm mm Di Di 40/ /

13 HT gumminippel till vattenlåsvinkel Dimension Wavin nr RSK nr mm 40/ / / D y HT vattenlåsmuff Dimension Wavin nr RSK nr L mm mm L HT övergång till gjutjärnspetsände inkl. gummitätning Dimension Wavin nr RSK nr F1 L1 mm mm mm HT gummitätning lös - till övergång till gjutjärn Dimension Wavin nr RSK nr mm D y HT gummimanschett till klosettanslutning Dimension Wavin nr RSK nr Di mm Di 13

14 HT klosettanslutning excentrisk Dimension Wavin nr RSK nr F1 F2 F3 F4 L1 mm mm mm mm mm mm F F 2 F 4 HT klosettanslutning kort kan kapas - levereras i PVC tills vidare Dimension Wavin nr RSK nr F1 F2 L1 mm mm mm mm F 2 HT ersättningsrör Dimension Wavin nr RSK nr F1 L1 L2 mm mm mm mm Vakuumventil Dimension Wavin nr RSK nr F1 H1 H2 mm mm mm mm H 2 H 1 HT klosettböj 88,5 kan kapas - levereras i PVC tills vidare lagerförs endast i Norge Dimension Wavin nr RSK nr F1 F2 /1 mm mm mm 110/ F

15 Övergång lagerförs endast i Norge Dimension Wavin nr RSK nr L1 mm mm 32/1" /1 1 /4" Övergångsböj 88,5 lagerförs endast i Norge Dimension Wavin nr RSK nr L Z1 mm mm mm 32/1" /1 1 /4" L Spilltratt lagerförs endast i Norge Dimension Wavin nr RSK nr L1 L2 /1 mm mm mm 40/ Övergång med gänga invändig och utvändig gänga lagerförs endast i Norge Dimension Wavin nr RSK nr L mm mm 32/1" inv. gänga /1" utv. gänga HT smörjmedel silikontub med påstrykare Tub Wavin nr RSK nr 50 cm Burk 1 kg Till följd av löpande produktutveckling förbehåller sig Wavin rätten till ändringar i design, material och specifikationer utan varsel. 15
