1 Terana Inomhusavlopp Två system i ett! Inowa är även klassat som ett ljuddämpande system. II II II II INOWA ETT KRAFTIGT OCH TYST SYSTEM FÖR INOMHUSAVOPP I PP

2

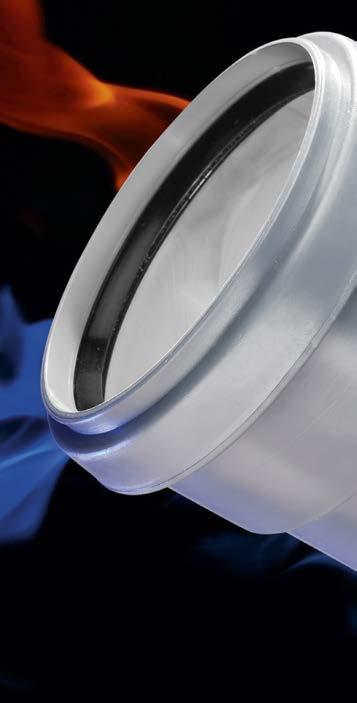

3 Ett kraftigare och tåligare PP inomhusavloppssystem för optimal trygghet. INOWA är ett komplett system för inomhusavlopp i byggnad. Systemet ingår i rörklass S14, vilket är den kraftigaste klassen, och tål därmed mycket hög belastning. Rören är tillverkade av återvinningsbar och korrosionsfri PP (polypropen) med hög beständighet mot värme och kemikalier. Systemet innefattar även fasta tätningsringar, vilket eliminerar risken för att tätningen flyttas vid exempelvis montering. Resultatet är ett säkert inomhusavloppssystem som ger dig optimal trygghet. S20 S16 INOWA Klass S14 INOWA är godkänt för ingjutning i vägg, bottenplatta och markförläggning. Systemet levereras i dimensionerna 50, 75 och 110. INOWA rördelar tillverkas i Norden för våra nordiska förhållanden!

4 Kvalité in i minsta detalj INOWA är tillverkat av polypropen, en termoplast med mycket bra hållfasthetsegenskaper, temperaturbeständighet och kemikaliebeständighet. I kombination med nordisk tillverkning ger detta ett rörsystem med högsta kvalité i varje detalj. S14 Plaströr delas in i olika klasser bland annat S14, S16 och S20 utefter rörväggarnas tjocklek. INOWA ingår i S14, som är den kraftigaste klassen. Hög slaghållfasthet INOWA S14 är marknadens kraftigaste system för inomhusavlopp och tål en mycket hög mekanisk belastning vid både höga och låga temperaturer. PP korrosionsfritt material Polypropen är en termoplast som inte kan rosta sönder. INOWA är därmed en korrosionsfri lösning som med kraftig rörtjocklek och fasta tätningsringar ger optimal trygghet. jud INOWA har testats och uppfyller kraven på ett ljuddämpande system enligt P-BA 222/2013e. Mycket god kemikaliebeständighet INOWA har en mycket god kemikaliebeständighet och är resistent mot de flesta typer av lösningsmedel. Fasta tätningsringar Alla delar i systemet är utrustade med fasta tätningsringar. Då dessa guipackningar är fixerade elimineras risken för att de flyttas vid exempelvis montering. Detta ger en trygg och säker tätning. Temperaturbeständighet Polypropen är ett av de plastmaterial som är mest beständigt mot höga temperaturer. INOWA fungerar därför mycket bra när du behöver ett system som ska hantera stora mängder varmt avloppsvatten. åg vikt INOWA är tillverkat av polypropen och har en mycket låg vikt. Detta underlättar vid såväl transport som montering. Enkelt att installera Samtliga delar i INOWA-systemet är enkla att kapa, fasa och montera. Brand INOWA har testats för brandskydd och uppfyller de krav som ställs för brandskydd vid betongbjälklag. DIN 4102-B2 4 Inledning

5 Nordic Poly Mark De nordiska länderna har byggtraditioner och klimat som är relativt lika varandra, men som skiljer sig från övriga Europa. änderna i Norden har därför enats om ett gemensamt kvalitetsmärke för plaströrsprodukter Nordic Poly Mark. Nordic Poly Mark ställer högre krav än CE-märkningen och bidrar till att upprätthålla en fortsatt hög kvalité på plaströrsprodukter för den nordiska marknaden. INOWA inomhusavloppssystem från Terana uppfyller gängse krav i såväl Norden som övriga världen. Säker Vatteninstallation INOWA följer alla regler och lever upp till samtliga krav som definieras i branschreglerna Säker Vatteninstallation. Inledning 5

6 Kontrollerad kvalité Vi testar kontinuerligt våra produkter för att säkerställa att de lever upp till de normer och krav som ställs på rör i Europa och Norden. I detta arbete använder vi oss främst av fyra testmetoder där vi kontrollerar täthet, långtidstäthet, belastningsförmåga och slaghållfasthet. Utöver dessa tester genomgår våra produkter även opartiska tester vid SP Sveriges Tekniska Forskningsinstitut. Kontroll av fogens täthet Här testar vi fogens täthet genom att mekanisk deformera rör och muff. Detta är ett mycket viktigt test då deformation och vinkling av fogen kan uppstå i samband med installation. Kontroll av täthet under lång tid I detta test mäter vi trycket mellan muff och tätningsring under en viss tidsperiod. Med detta test kan vi kontrollera fogens långtidstäthet. Belastningstest För att rörkonstruktionen ska kunna motstå hög belastning under lång tid måste materialet i konstruktionen vara rätt fördelat. I detta test kontrollerar vi konstruktionens förmåga att motstå olika typer av belastningar under olika tidslängder. Slaghållfasthet Vi utför olika slaghållfasthetstester där vi testar rörets tålighet mot slag som kan uppstå vid installation eller hantering. Våra krav är generellt avsevärt högre än normen. 6 Rör och delar

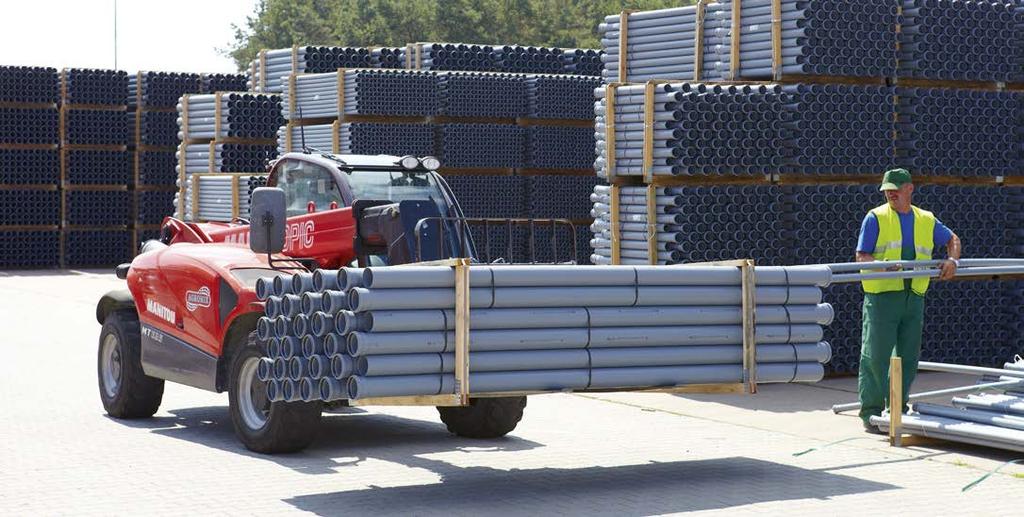

7 INOWA rördelar tillverkas i Norden för våra nordiska förhållande. Terana samarbetar med flera av Europas ledande tillverkare av plaströr i syfte att ge våra kunder total rörfrihet. Detta innebär att vi inte är bundna till vår egen produktionsanläggning eller påverkade av dess begränsningar; istället är vi fria att alltid välja den leverantör som erbjuder bäst kvalité för varje unik produktgrupp. När det gäller inomhusavloppssystem har vi valt att samarbeta med en nordisk leverantör. INOWA tillverkas således i Norden av människor som vet vad som krävs för nordiska förhållanden. Tillsaans med vår noga utvalda samarbetspartner kan vi erbjuda ett komplett sortiment av högsta kvalité, snabba leveranser och personlig service. Snabba leveranser Rätt produkter till rätt plats i rätt tid. Ja vi vet, det är en klyscha. Men icke desto mindre är det oerhört viktigt för dig att du kan lita på att vi levererar din lösning på utsatt tid så att du kan hålla din budget och tidsplan. Därför har vi ett modernt logistiksystem som kopplar ihop order, tillverkning och distribution på ett effektivt och smidigt sätt. Resultatet är leveranser som anländer som du planerat. Vårt huvudkontor och lager ligger i Kungsör, strategiskt placerat mitt i Sverige. Härifrån kan vi erbjuda snabba leveranser av rörsystem till företag i hela Skandinavien. Människor du kan lita på Terana är den lilla utmanaren som vuxit sig stor genom att vara det personliga alternativet. När du kontaktar oss hamnar du inte i en telefonkö, du koer direkt till någon som vet vad du behöver. Saa policy gäller för hela vår verksamhet. Människorna som arbetar här har koll på dina order, från beställning till leverans och vet hur just dina produkter ska packas för att din hantering ska bli optimal. Det är så vi vill ha det. Rör och delar 7

8 Välj rätt dimension INOWA inomhusavloppsystem är enkelt att installera och är godkänt för både öppen och dold installation. Systemet kan skarvas med hjälp av olika skarvmuffar, vilket sparar både tid och material. På detta uppslag presenteras viss information om installation av INOWA avloppssystem. För djupare information, vänligen konsultera Boverkets Byggregler BBR 94 och Byggvägledning 10. Avluftning Dimensionering av inomhusavlopp Avluftning Tvättställ 50 Golvbrunn 75 Köksavlopp 75 WC 110 Klamringsavstånd Dimension iggande ledning Stående ledning 50 0,75 m 1,5 m 75 1,0 m 2,0 m 110 1,5 m 2,6 m Allmänt Boverkets Byggregler BBR 94 och Byggvägledning 10 ska följas vid installation av INOWA avloppssystem. Avstånd Avloppsystemets dimensionering för WC, tvättställ, golvbrunn, avluftning med mera anges i illustrationen ovan. Där kan du även se vilka klamringsavstånd som gäller. ängdutvidgningskoefficienten Systemet kan skarvas med hjälp av skarvmuffar. Vid denna typ av skarvning måste hänsyn tas till längdutvidgningskoefficienten, vilken anger rörets längdutvidgning (expansion) i millimeter. Med hjälp av guiringsfogade och expansionsupptagande muffar neutraliseras rörets längdutvidgning. 8 Dimensionering

9 Fixering Avloppssystemet måste fixeras för att ge röret stöd under längdutvidgning. Detta görs med hjälp av fasta rörstöd som placeras vid muffens botten. Våtrum Se gärna Branschregler och Projekteringshandledning från Säker Vatteninstallation för installationer i våtrum. Upphängning Upphängning av vågräta rör kräver ett kort avstånd mellan stöden. (Ett vattenfyllt rör kan böjas nedåt vid för långa avstånd mellan stöden.) Montering av Inowa inomhusavlopp 1. Kapa röret med en fintandad såg. Använd såglåda för en vinkelrät kapning. 2. Du får aldrig kapa en rördel. 3. Fasa av rörets spetsända med fil eller skrapa med en kniv Smörj in rörets spetsända med smörjmedel avsett för PP rör. 5. När du monterar rör och rördelar, tänk på systemets långutvidgning. Skjut därför in röret eller rördelen i botten och drag sedan ut Installation 9

10 Inowa HT Rör, med muff dy (DY) DI e ÄNGD ANTA Bunt/Häck ,2 1, / ,2 1, / ,2 1, / ,2 1, / ,2 1, / ,4 2, / ,4 2, / ,4 2, / ,4 2, / ,4 2, / ,2 3, / ,2 3, / ,2 3, / ,2 3, / ,2 3, / ,2 3, / 60 dy Inowa HT Rör, utan muff (DY) DI e ÄNGD ANTA Bunt/Häck ,2 1, / ,2 1, / ,4 2, / ,4 2, / ,2 3, / Rör och delar

11 Inowa Böj 15, en muff x / 150 / x / 25 / x / 36 / Inowa Böj 15, två muff x / 150 / x / 25 / x / 33 / Inowa Böj 30, en muff x / 150 / x / 25 / x / 33 / Inowa Böj 30, två muff x / 150 / x / 25 / x / 27 / 540 Rör och delar 11

12 Inowa Böj 45, en muff x / 150 / x / 20 / x / 27 / Inowa Böj 45, två muff x / 150 / x / 20 / x / 25 / Inowa Böj 90, en muff x / 120 / x / 20 / x / 20 / Inowa Böj 90, en muff svängd R x90 SW / 30 / x90 SW / 14 / x90 SW / 16 / Rör och delar

13 Inowa Böj 90, två muff x / 120 / x / 20 / x / 20 / Inowa Böj 90, två muff svängd R x90 SW / 30 / x90 SW / 14 / x90 SW / 16 / Inowa Grenrör 45, två muff /50x / 25 / /50x / 35 / /75x / 30 / /50x / 15 / /75x / 15 / /110x / 12 / 240 Rör och delar 13

14 Inowa Grenrör 45, tre muff /50x / 25 / /50x / 35 / /75x / 30 / /50x / 15 / /75x / 15 / /110x / 12 / Inowa Grenrör 90, två muff /75x / 30 / /50x / 18 / /75x / 15 / /110x / 10 / Inowa Grenrör 90, tre muff /75x / 30 / /50x / 18 / /75x / 15 / /110x / 10 / Rör och delar

15 Inowa Grenrör 90, två muff svängd 2 3 R /50x90 SW / 30 / /75x90 SW / 25 / /75x90 SW / 10 / /110x90 SW / 10 / Inowa Grenrör 90, tre muff svängd 2 3 R /50x90 SW / 30 / /75x90 SW / 25 / /75x90 SW / 10 / /110x / 10 / Inowa Dubbelgrenrör 90, tre muff /110/110/ / 7 / 140 Rör och delar 15

16 Inowa Skjutmuff / 150 / / 36 / / 36 / 720 Inowa Dubbelmuff / 150 / / 36 / / 36 / Inowa Förminskning 2 TOT / / 25 / /50 KORT / 20 / /75 KORT / 20 / /75 ÅNG / 20 / Rör och delar

17 1 DN 1 DN1 Inowa Rensrör 2 (DN) DIM (DN1) / 20 / / 15 / 300 Inowa Renslock 1 2 S DN1 DN (DN) DIM (DN1) , / 20 / - S , / 70 / 560 D1 Inowa Propp DN DN / 50 / - D / 120 / / 42 / 2016 Ersättningsmuff DIM kartong / pall / / / 504 Rör och delar 17

18 WC - Anslutning DIM kartong / pall / 600 Vacumventil DIM /75/110 - / 10 / / 10 / - Guitätning BENÄMNING Guinippel 50/40 10 / - / Guinippel 83/50 Grön 10 / - / Guinippel 50/32 - / 30 / /30 Mufftätning - / 30 / /40 Mufftätning - / 20 / - Skyddspropp DIM /160 - / 15 / /75/50 - / 150 / Rör och delar

19 Godkända brunnar för säker installation Vi har ett brett sortiment av godkända golvbrunnar med tillbehör för säker installation i betong- eller träbjälklag. Golvbrunnarna finns både i plast och gjutjärn och passar till alla typer av lokaler. Vattenisolerande flänsar Vid installation av Terana golvbrunnar kan man med fördel använda certifierade vattenisoleringsflänsar och förhöjningsringar. Typgodkända produkter Terana golvbrunnar och förhöjningsringar är typgodkända i Finland, Norge och Sverige. åg höjd Terana golvbrunnar har låg höjd och passar mycket bra till lågbyggda betongbjälklag. Två sidoanslutningar 32 Sidoanslutningarna kan vid behov enkelt öppnas med slagverktyg. Brunnar 19

20 Sido utlopp / 15 / 300 Botten utlopp / 10 / 200 Stallbrunn med plast lock / 4 / 72 Stallbrunn med alu. lock / 4 / Brunnar

21 Bastubrunn Sidoutlopp / 15 / - Rostfrittgaller rostfritt lock / 40 / - Förhöjningsring DIM / 20 / 400 Vattenisoleringsfläns DIM Ø / 10 / - Brunnar 21

22 Brandsäkerhet och brandtätning Brandspridning mellan brandceller, till exempel våningsplan och installationsstråk, utgör en av de stora brandfarorna i dagens byggnader. En effektiv brandtätning av genomföringar kan ha mycket stor betydelse. Därför är det viktigt att det så kallade passiva brandskyddet utförs på rätt sätt. Brandtätningar och brandcellsgränser ska kontrolleras regelbundet. Detta skall alltid ske efter ombyggnadsarbeten då nya genomföringar kan ha försämrat byggnadens brandskydd. Med brandcell avses en avgränsad del av byggnaden inom vilken en brand under föreskriven tid, till exempel 60 minuter, kan utvecklas utan att sprida sig till andra delar av byggnaden. Terana brandmanschett Terana brandmanschett används för brandtätning av brännbara rör som går igenom brandcellsskiljande väggar och bjälklag i brandklass upp till EI120. Testade enligt BS476 Part 20/EN antac Building Control Approved. NHBC Type Approval 2 hour (EI120). Terana brandmanschett finns i diametrarna 75, 110, 160 och 200. C A B C D (A) DIM (B) DIM (C) DIM (D) 22 Brandtätning

23 Terana brandtejp 60 För brandtätning av plaströr. Terana brandtejp består av ett material som expanderar igen hålet av det avbrunna plaströret. Materialet är inneslutet i en polyetenpåse. Terana brandtejp 60 används för brandtätning av plaströr med diameter upp till 110 i brandklasser upp till EI 60. Terana brandtejp 60 är typgodkänt för brandtätning av plaströr av PVC, PP, PE, PEH, PVC/ABS m.fl. Terana brandtejp 60 är typgodkänt för genomföringar i väggar och bjälklag av betong, murverk, lättbetong samt gipsväggar. Vid brandtätning av skarvmuffar ska Terana brandtejp 127 eller 160 användas. Typgodkännande Swedcert. Nr RSK NR YTTRE DIAMETER ÄNGD BREDD , , ,5 TJOCKEK Terana brandtejp 120 För brandtätning av plaströr. Terana brandtejp består av ett material som expanderar igen hålet av det avbrunna plaströret. Materialet är inneslutet i en polyetenpåse. Terana brandtejp används för brandtätning av plaströrsgenomföringar i brandcellbegränsningar upp till brandklass EI 120. Terana brandtejp används för brandtätning av plaströr med diameter från 22 upp till och med 160. Terana brandtejp är typgodkänd för tunn- och tjockväggiga plaströr av PVC, PP, PE, PVC/ABS och Alupexrör. Terana brandtejp är även godkänt att användas för brandtätning av buntade VP-rör. Vid brandtätning av skarvmuffar ska Terana brandtejp 127 eller 160 användas. Typgodkännande Swedcert. Nr RSK NR YTTRE DIAMETER ÄNGD BREDD TJOCKEK Brandtätning 23
