1 0108 December 2009 Wafix PP AVLOPPSSYSTEM I BYGGNAD samt torrvattenlås Avloppssystem 0406 Wafix_HT_PP_SE_Dec2009.indd 1 08/12/09 15:40:45

2 Wafix PP komplett system för alla installationer Wafix är ett unikt och komplett system med en enastående förmåga att snabbt och säkert leda bort vatten från avloppsinstallationer i byggnader. Systemets unika Fix lock -tätningsring tätar på hela tre punkter, vilket ger en stor anläggningsyta mot röret och ger en absolut tät fog. Dessutom minimerar profilen friktionen mellan röret och tätningsringen, vilket ger ytterligare en fördel: låg monteringskraft. Slutligen ger Fix lock -ringens unika utformning smalare muff, vilket i sin tur gör att systemet inte är lika utrymmeskrävande vid montering. Allt som allt gör detta att du kan välja Wafix även om installationsförhållandena är besvärliga. 2 telefon telefax e-post wavin@wavin.se

3 Slagfasta argument för Wafix Avloppssystemet Wafix är tillverkat av återvinningsbar PP (polypropylen), vilket ger såväl rör som delar bra fysiska och kemiska egenskaper. Det använda PP-materialet har en hög E-modul vilket ger rören en god längdstyvhet och stor slagtålighet. Wafix-systemet tål slag och stötar som kan uppstå vid montering och drift även i minusgrader. Fördelar med Wafix Muff som skyddar packningen Inga invändiga kanter = inga motströmsproblem i flödesriktningen Fastmonterad oljebeständig tätningsring Korrosionsfritt Nordic Poly Mark certifierat Wafix är beständigt mot alla typer av spillvatten och de flesta aggressiva vätskor även från industrier och sjukhus. Wafix tål dessutom varaktiga belastningar med 60 C varmt vatten och temperaturer på upp till 100 C utan att det uppstår otätheter i rör eller delar. Stort urval Wafix PP är ett komplett avloppssystem med rör och delar, även allmuffade, i dimensionerna Ø32, Ø40, Ø50, Ø75 och Ø110 mm. Wafix PP Avloppssystem 3

4 Unik Fix lock -tätningsring Fix lock -ringen är tillverkad av två olika material som är ihopgjutna. Tätningsringen är tillverkad av TPE som är mycket beständigt mot de flesta kemikalier, inklusive olja och bensin. Den andra delen av ringen är tillverkad av PP. Den låser fast Fix lock -ringen i muffen, så att tätningsringen inte kan rubbas ur sitt läge. Fix lock -ringen tätar på hela tre punkter, så du kan vara säker på att fogarna alltid är täta. Detta ger stor säkerhet och trygghet om du gjuter in eller döljer röret i ett schakt. Wafix fysiska egenskaper Rörmaterial: Packningsmaterial: polypropylen (PP-B) tpe Densitet: 901 kg/m 3 E-modul: Linjär värmeutvidgningskoefficient: Värmeledningstal vid 20 C: Max tillåten temperatur, kortvarigt: Max tillåten temperatur, långvarigt: 1800 MPa 0,15 mm/mk 0,24 W/mK 100 C (< 30 l/min. i 2 min.) 60 C Kan användas till ph-värde: 2-12 Wafix PP är certifierat efter de Nordiska INSTA-CERT reglerna och därför märkta med Nordic Poly Mark. Kemisk beständighet, rör: Kemisk beständighet, packningar: Färg: (ungefärligt värde) Vi hänvisar till ISO/TR (PP) Kontakta Wavin ø32 ø110 mm Grå (RAL 7037) INSTA-CERT Detta frivilliga certifieringssystem säkrar att produkterna uppfyller EN normerna samt en rad tilläggskrav, vars ändamål är att upprätthålla den hittills höga och kända nordiska kvalitetsnivån. Läs mer på Vikt/meter släta rör Dimensioner ø32 mm ø40 mm ø50 mm ø75 mm ø110 mm 0,17 kg 0,22 kg 0,27 kg 0,52 kg 1,11 kg Typgodkännanden Wafix är godkänt för montering i byggnad. Kontakta Wavin på eller gå in på där du hittar typgodkännanden för Wafix. 4 telefon telefax e-post wavin@wavin.se

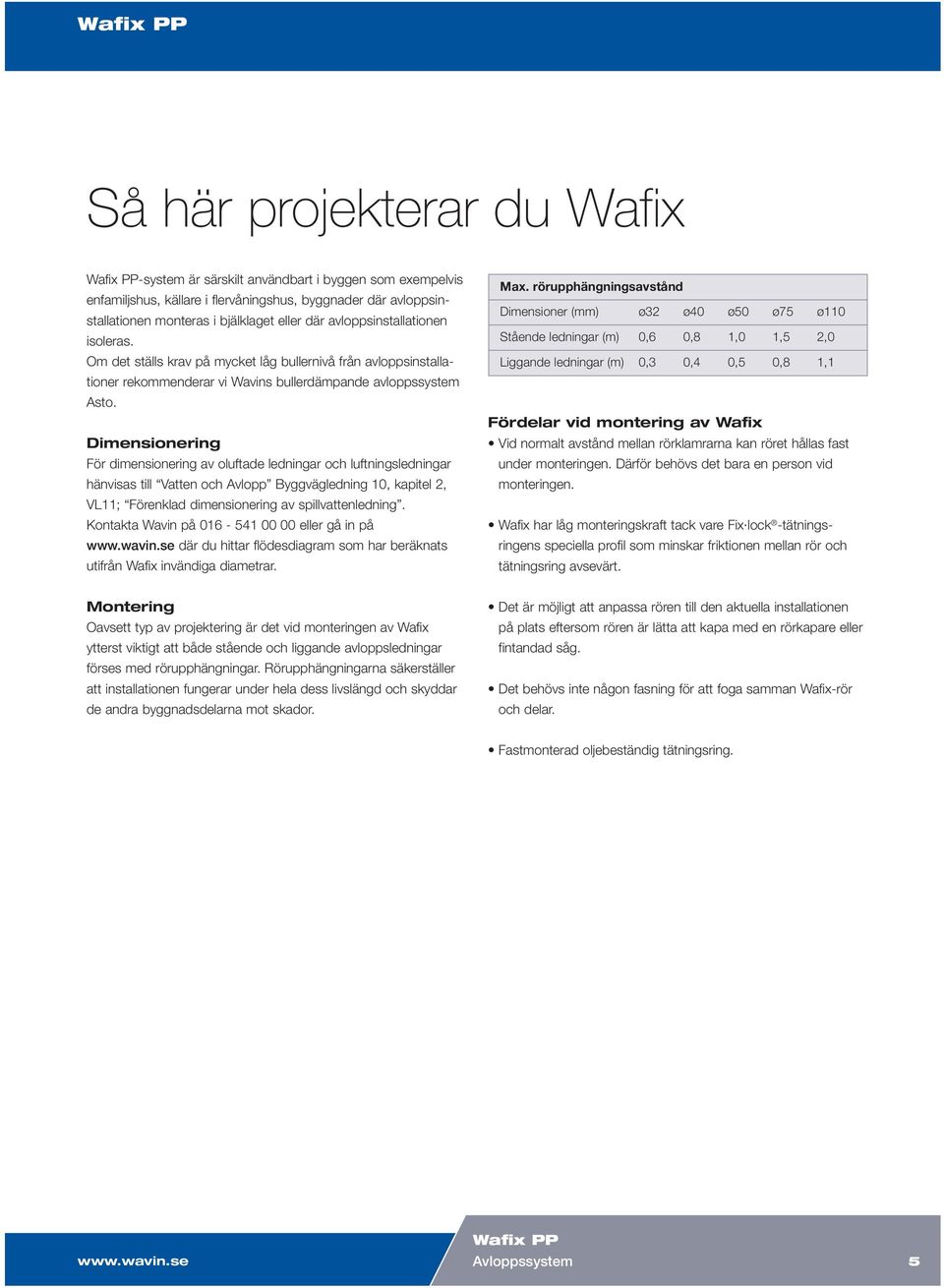

5 Så här projekterar du Wafix Wafix PP-system är särskilt användbart i byggen som exempelvis enfamiljshus, källare i flervåningshus, byggnader där avloppsinstallationen monteras i bjälklaget eller där avloppsinstallationen isoleras. Om det ställs krav på mycket låg bullernivå från avloppsinstallationer rekommenderar vi Wavins bullerdämpande avloppssystem Asto. Dimensionering För dimensionering av oluftade ledningar och luftningsledningar hänvisas till Vatten och Avlopp Byggvägledning 10, kapitel 2, V1; Förenklad dimensionering av spillvattenledning. Kontakta Wavin på eller gå in på där du hittar flödesdiagram som har beräknats utifrån Wafix invändiga diametrar. Max. rörupphängningsavstånd Dimensioner (mm) ø32 ø40 ø50 ø75 ø110 Stående ledningar (m) 0,6 0,8 1,0 1,5 2,0 Liggande ledningar (m) 0,3 0,4 0,5 0,8 1,1 Fördelar vid montering av Wafix Vid normalt avstånd mellan rörklamrarna kan röret hållas fast under monteringen. Därför behövs det bara en person vid monteringen. Wafix har låg monteringskraft tack vare Fix lock -tätningsringens speciella profil som minskar friktionen mellan rör och tätningsring avsevärt. Montering Oavsett typ av projektering är det vid monteringen av Wafix ytterst viktigt att både stående och liggande avloppsledningar förses med rörupphängningar. Rörupphängningarna säkerställer att installationen fungerar under hela dess livslängd och skyddar de andra byggnadsdelarna mot skador. Det är möjligt att anpassa rören till den aktuella installationen på plats eftersom rören är lätta att kapa med en rörkapare eller fintandad såg. Det behövs inte någon fasning för att foga samman Wafix-rör och delar. Fastmonterad oljebeständig tätningsring. Wafix PP Avloppssystem 5

6 Vid expansion Det måste infogas expansionsrör i systemet som upptar den längdutvidgning som uppstår när det rinner varmt vatten genom rören. Antalet expansionsrör beror på två parametrar: Skillnaden mellan installationstemperaturen och användningstemperaturen samt längden på ledningssträckan. E E Styrande upphängning Fixerande upphängning Expansionsupptagande E o C o C E o C För att säkerställa att expansionen sker på önskad plats är det viktigt att alla muffar som är expansionsupptagande fixeras och att alla lösa upphängningar som styr röret vid expansionen monteras. Längdutvidgning i mm o C 40 o C 30 o C 20 o C Isolering mot kondens Det är nödvändigt att isolera Wafix mot kondens i händelse av att det uppstår stora temperaturskillnader mellan avloppsvattnet och omgivningstemperaturen. Det kan uppstå antingen om stamledning till avloppsledningar från takavvattning dras genom en uppvärmd lokal eller utluftningen från en installation dras genom ett ouppvärmt vindsutrymme o C Kontakta Wavin på om du vill veta mer om monteringen eller gå in på Längd i m Exempel: Rörlängd 5 m Temperaturskillnad 40 C Resultat: Längdutvidgning 30 mm Figuren visar beräkningen av längdutvidgningen. Dimensioner ø32 mm ø40 mm ø50 mm ø75 mm ø110 mm Max. expansionsupptagning 10 mm 10 mm 10 mm 10 mm 10 mm Drift och underhåll av Wafix Rengöring av rör och delar Vanliga rengöringsmedel Målning av rör Avfettning: Målartvätt 37 Grundmålning: Interiör häftgrund Målning: Däcksoplast 25 Bindning: 1 2 veckors härdning Ovanstående produkter ingår i Flüggers sortiment, men även andra varumärken kan användas. Tabellen visar expansionsupptagning för varje muff. Dimensioner ø50 mm ø75 mm ø110 mm Max. expansionsupptagning 70 mm 65 mm 55 mm Tabellen visar expansionsupptagning för expansionsrör. 6 telefon telefax e-post wavin@wavin.se

7 HepVO rakt torrt vattenlås HepVO väldokumenterat med mer än 4 miljoner installationer världen över HepVO är ett unikt torrt vattenlås, som hindrar lukt att tränga ut från husets avloppssystem. Det upprätthåller också tryckbalansen i vatten- och avloppsinstallationen. För att uppnå en lufttät försegling mellan sanitärinstallationen och avloppssystemet består HepVO av ett specialdesignat invändigt membran. Ventilen öppnas under tryck från vatten som spolas ned, och stängs igen till en lufttät försegling när vattnet har passerat med normalt tryck. Fördelar med HepVO HepVO ger en rad fördelar, både för installatörer, slutanvändare och systemdesigner. SKUM FRYSNING UNDERTRYCK IGENSÄTTNING HepVO eliminerar undertryck i avloppsystemet genom att släppa igenom luft. Membranet stängs automatiskt efter genomströmningen och hindrar därför vattenlukt från avloppssystemet från att komma ut i rummet. HepVO tillåter effektiv vattengenomströmning, oavsett volym. Man kan koppla flera utlopp på HepVO utan att förringa avloppssystemets kapacitet. HepVO fungerar mycket ljudlöst och ger inga gurgelljud, som kan förekomma i ett obalanserat vattenlåssystem. HepVO sköljer ned smuts utan att efterlämna hår och annan bottensats, som kan ge upphov till luktproblem och oönskad bakterietillväxt. HepVO sköljer ned matfett utan att fettet kommer i kontakt med vatten inne i vattenlåset, och undviker därmed igensättning och bottensats som i traditionella vattenlås. HepVO tål vanligt förekommande kemikalier som används för att rensa igensatta avlopp. Installationsanvisning till HepVO hittar du på vår hemsida! HepVO rakt torrt vattenlås Avloppssystem 7

8 Rör Symbol förklaring Di = /1 = /1 = e = F/F1/F2/F3 = L = = = L3 = r = Z/Z1//Z3 = Invändig diameter Utvändig diameter Rörbeteckning, utvändig diameter Godstjocklek (minimum) Specialmått Bygglängd. (Den effektiva längden varmed produkten bidrar till rörsystemets totala längd - mätt i centrumlinjens axialrikting) Totallängd Instickslängd/muffdjup Bygglängd Radie Bygglängd rördelar Till följd av löpande produktutveckling förbehåller sig Wavin rätten till ändringar i design, material och specifikationer utan varsel. Visade produktteckningar är inte måttfasta. Alla ospecificerade mått är i mm. Wafix PP rör med muff Wavin nr RSK nr Di e L L e Di , ,4 42 1, ,4 42 1, ,4 42 1, ,4 42 1, ,4 50 1, ,4 50 1, ,4 50 1, ,4 50 1, ,4 50 1, ,4 60 1, ,4 60 1, ,4 60 1, ,4 60 1, ,4 60 1, ,4 60 1, ,4 88 2, ,4 88 2, ,4 88 2, ,4 88 2, ,4 88 2, , , , , , , , , , , , , , , , , Wafix PP rör utan muff Wavin nr RSK nr Di e e Di ,4 1, ,4 1, ,4 1, ,4 2, ,4 2, ,2 3, ,2 3, TELEFON TELEFAX E-POST wavin@wavin.se

9 Delar Wafix PP skarvrör/expansionsrör Wavin nr RSK nr Wafix PP dubbelmuff Wavin nr RSK nr Wafix PP skjutmuff Wavin nr RSK nr Wafix PP vattenlåsmuff Wavin nr RSK nr L , L Wafix PP böj 15 Wavin nr RSK nr r Z1 r Z1 Wafix PP Avloppssystem 9

10 Delar Wafix PP böj 30 Wavin nr RSK nr r Z1 r Z Wafix PP böj 45 Wavin nr RSK nr r Z1 Z r Wafix PP böj 67 Wavin nr RSK nr r Z Z1 r Wafix PP böj 88,5 Wavin nr RSK nr r Z1 r Z Wafix PP långböj 88,5 Wavin nr RSK nr Z Z1 10 TELEFON TELEFAX E-POST wavin@wavin.se

11 Delar Wafix PP PLUS böj 15 med 2 muffar Wavin nr RSK nr r Z Wafix PP PLUS böj 30 med 2 muffar Wavin nr RSK nr r Z Wafix PP PLUS böj 45 med 2 muffar Wavin nr RSK nr r Z Wafix PP PLUS böj 88,5 med 2 muffar Wavin nr RSK nr r Z Wafix PP PLUS långböj 88,5 med 2 muffar Wavin nr RSK nr r Z Z1 r Wafix PP Avloppssystem 11

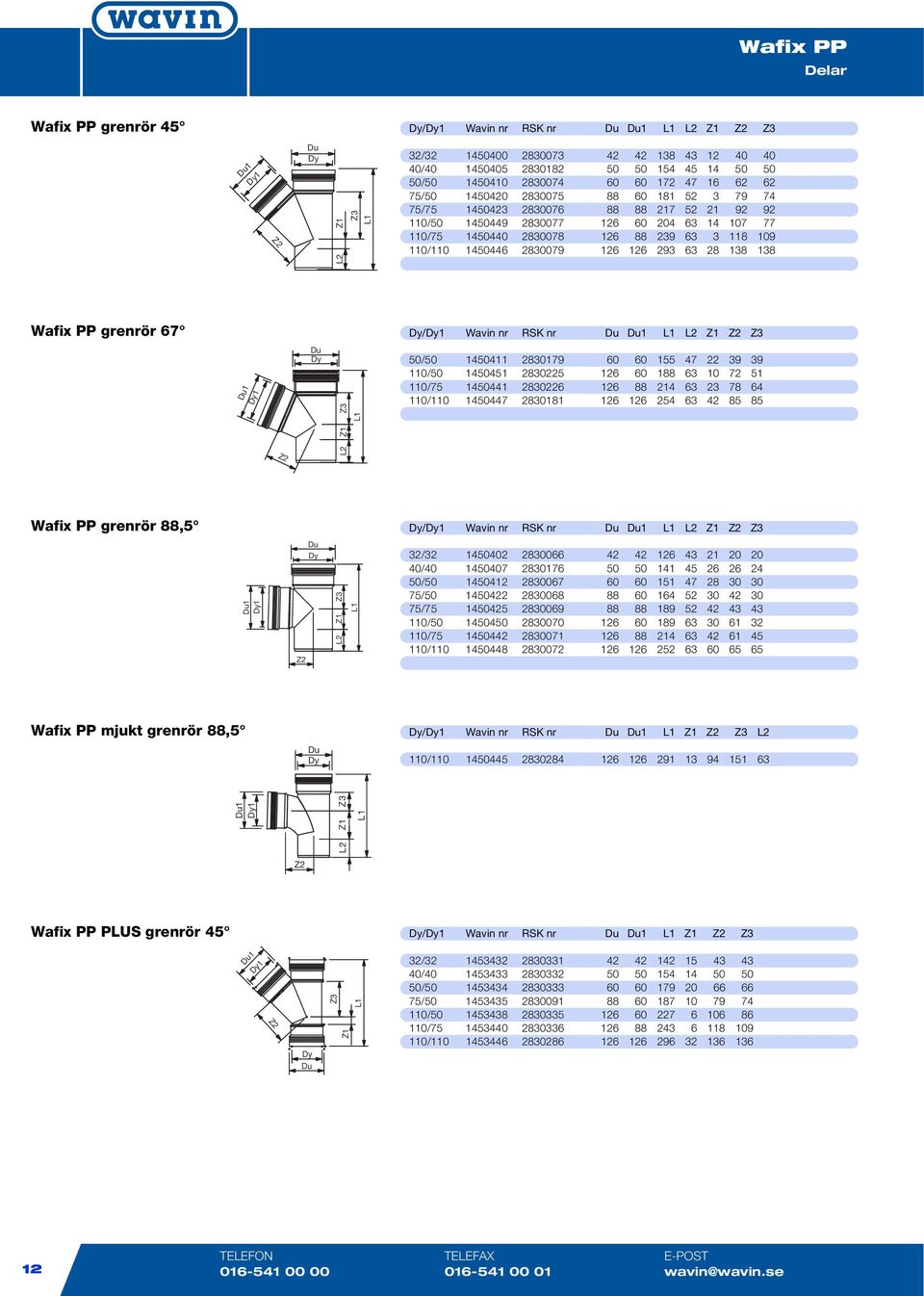

12 Delar Wafix PP grenrör 45 /1 Wavin nr RSK nr 1 Z1 Z3 1 1 Z1 Z3 32/ / / / / / / / Wafix PP grenrör 67 /1 Wavin nr RSK nr 1 Z1 Z3 1 1 Z3 50/ / / / Z1 Wafix PP grenrör 88,5 /1 Wavin nr RSK nr 1 Z1 Z3 1 1 Z1 Z3 32/ / / / / / / / Wafix PP mjukt grenrör 88,5 /1 Wavin nr RSK nr 1 Z1 Z3 110/ Z1 Z3 Wafix PP PLUS grenrör 45 /1 Wavin nr RSK nr 1 Z1 Z3 1 1 Z3 Z1 32/ / / / / / / TELEFON TELEFAX E-POST wavin@wavin.se

13 Delar Wafix PP PLUS grenrör 88,5 /1 Wavin nr RSK nr 1 Z1 Z3 1 1 Z1 Z3 32/ / / / / / / / Wafix PP PLUS mjukt grenrör 88,5 /1 Wavin nr RSK nr 1 Z1 Z3 75/ / / Z1 1 1 Z3 Wafix PP invändig reduktion /1 Wavin nr RSK nr F1 F1 1 50/ / , / , / / , Wafix PP förminskning, kort /1 Wavin nr RSK nr F1 F1 1 50/ / / / / Wafix PP förminskning excentrisk F1 Z1 1 /1 Wavin nr RSK nr F1 Z1 40/ / / / / / / / / Wafix PP Avloppssystem 13

14 Delar Wafix PP rensrör med skruvlock F2 Wavin nr RSK nr F1 F F1 Wafix PP PLUS rensrör Wavin nr RSK nr F1 F2 F F1 Wafix PP skruvlock till rensrör Wavin nr RSK nr F1 F Wafix PP renslock med stos Wavin nr RSK nr Wafix PP invändig propp Wavin nr RSK nr TELEFON TELEFAX E-POST

15 Delar Wafix PP propp Wavin nr RSK nr Wafix PP Ersättningsmuff Wavin nr RSK nr 1 F F1 Wafix PP övergång till gjutjärnsspetsände. Inkl. tätningsring Z Wavin nr RSK nr Di Z , Di Wafix PP vattenlåsvinkel 88,5 Wavin nr RSK nr Di Z1 Di 40/ , / ,5 37 Z1 Wafix PP gumminippel till vattenlåsvinkel Wavin nr RSK nr 40/ / / Wafix PP Avloppssystem 15

16 Delar Wafix PP kort klosettanslutning excentrisk. Kan kapas Di Wavin nr RSK nr Dimension Di F1 F2 Z F2 Z F1 Wafix PP lång klosettanslutning excentrisk Wavin nr RSK nr Dimension H1 H2 Z H1 Z H2 Wafix Tätningsmanchett till klosettanslutning Di Wavin nr RSK nr Di Rörklammer Wavin nr RSK nr F1 F2 F3 F4 F3 F1 F4 F * * ** ** ** * Utan låsningsbygel ** Med låsningsbygel Distanser Dimension Wavin nr RSK nr F1 F3 F4 F 1 32/40/ F 3 F 4 16 TELEFON TELEFAX E-POST wavin@wavin.se

17 Delar Wafix silikon smörjmedel Wavin nr RSK nr M gram Wafix smörjmedel Burk Wavin nr RSK nr M gram Wafix PP Avloppssystem 17

18 HepVo rakt torrt vattenlås HepVO rakt torrt vattenlås Dimension Wavin nr RSK nr HepVO adapter rak Dimension Wavin nr RSK nr HepVO vinkel 87,5 Dimension Wavin nr RSK nr TELEFON TELEFAX E-POST

19 Wafix PP Wavin Överlägsen under ytan Wavins produkter arbetar i det fördolda bakom väggar och under golv, gator, parkeringsplatser och åkrar. Vi skapar modern komfort i vardagen en komfort vi människor anser vara en självklarhet, men som bara kan skapas med hjälp av innovativa, solida och säkra rörsystem. Wavin utvecklar och tillverkar miljöriktiga lösningar och anser att kunskap samt utveckling inte kommer till sin rätt förrän miljön inkluderas. Detta kommer till uttryck i våra system som är både säkra och miljövänliga att tillverka, installera, använda och underhålla. Wavin vill alltid ligga steget före våra kunders önskemål och behov inte bara när det gäller produkter och system. Vi anser att kvalité inte bara handlar om att leverera en produkt som uppfyller kundens önskemål och krav på dess funktion, utan det handlar i lika hög grad om att ge kunden bra rådgivning och rätt logistiklösning. Wavin finns representerat i 28 europeiska länder med ett omfattande produktprogram och inte minst ingående kunskaper om användningen av dessa produkter. Vi uppmanar våra kunder att utnyttja dessa kunskaper och resurser som står till ert förfogande! Fix lock är ett registrerat varumärke tillhörande Nordisk Wavin A/S Kjulamon Eskilstuna T: F: E-post: wavin@wavin.se
