Juli Wafix PP. Inomhusavloppssystem I BYGGNAD samt torrvattenlås. Inomhusavloppssystem

Transkript

1 Juli 2012 Inomhusavloppssystem I BYGGNAD samt torrvattenlås Inomhusavloppssystem

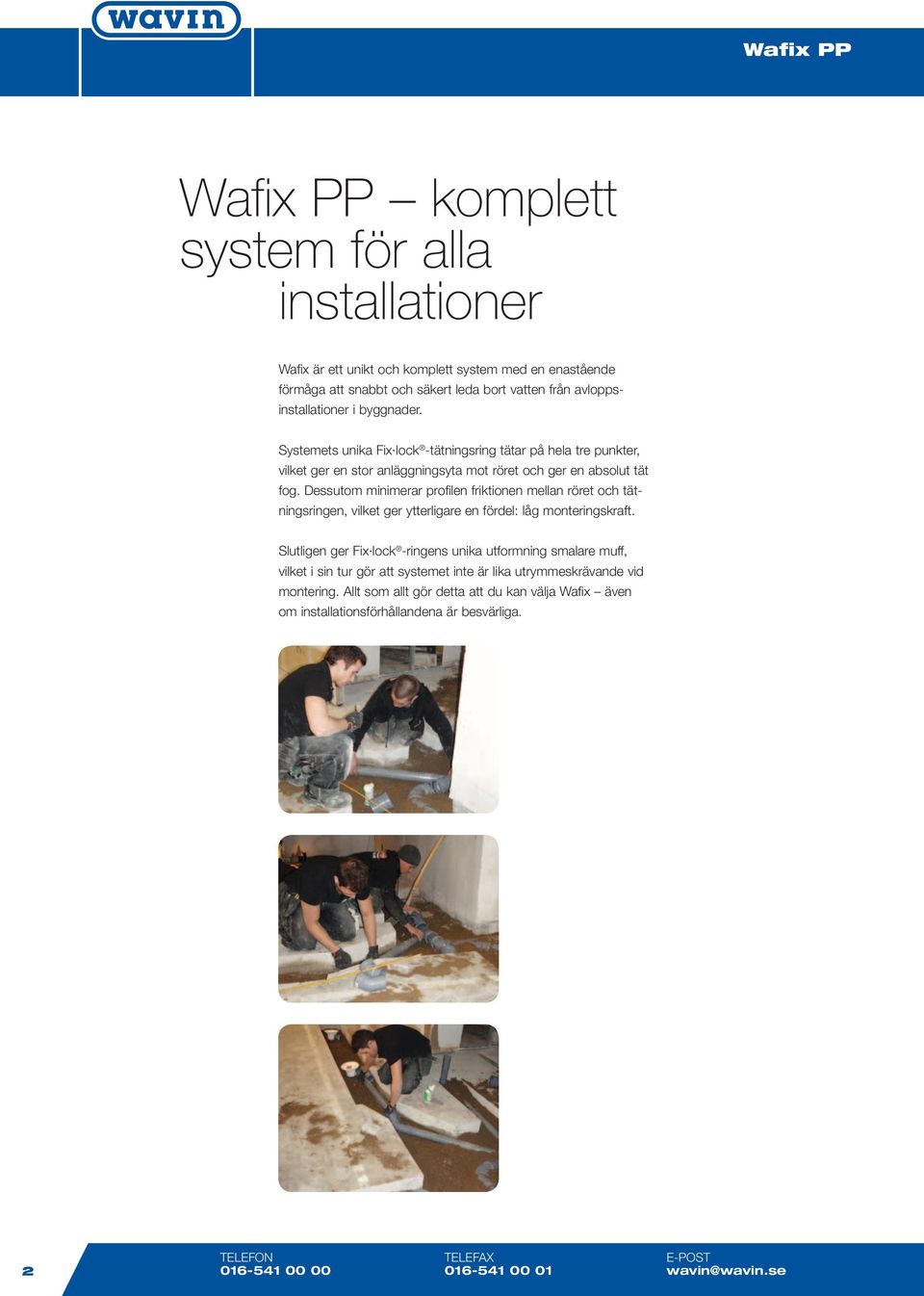

2 komplett system för alla installationer Wafix är ett unikt och komplett system med en enastående förmåga att snabbt och säkert leda bort vatten från avloppsinstallationer i byggnader. Systemets unika Fix lock -tätningsring tätar på hela tre punkter, vilket ger en stor anläggningsyta mot röret och ger en absolut tät fog. Dessutom minimerar profilen friktionen mellan röret och tätningsringen, vilket ger ytterligare en fördel: låg monteringskraft. Slutligen ger Fix lock -ringens unika utformning smalare muff, vilket i sin tur gör att systemet inte är lika utrymmeskrävande vid montering. Allt som allt gör detta att du kan välja Wafix även om installationsförhållandena är besvärliga. 2 telefon telefax e-post wavin@wavin.se 2 telefon telefax e-post wavin@wavin.se

3 Slagfasta argument för Wafix Avloppssystemet Wafix är tillverkat av återvinningsbar PP (polypropylen), vilket ger såväl rör som delar bra fysiska och kemiska egenskaper. Det använda PP-materialet har en hög e-modul vilket ger rören en god längdstyvhet och stor slagtålighet. Wafix-systemet tål slag och stötar som kan uppstå vid montering och drift även i minusgrader. Fördelar med Wafix Muff som skyddar packningen Inga invändiga kanter = inga motströmsproblem i flödesriktningen Fastmonterad oljebeständig tätningsring Korrosionsfritt Nordic Poly Mark certifierat Wafix är beständigt mot alla typer av spillvatten och de flesta aggressiva vätskor även från industrier och sjukhus. Wafix tål dessutom varaktiga belastningar med 60 C varmt vatten och temperaturer på upp till 100 C utan att det uppstår otätheter i rör eller delar. Stort urval är ett komplett avloppssystem med rör och delar, även allmuffade, i dimensionerna Ø32, Ø40, Ø50, Ø75 och Ø110 mm. Avloppssystem 3 Inomhusavloppssystem 3

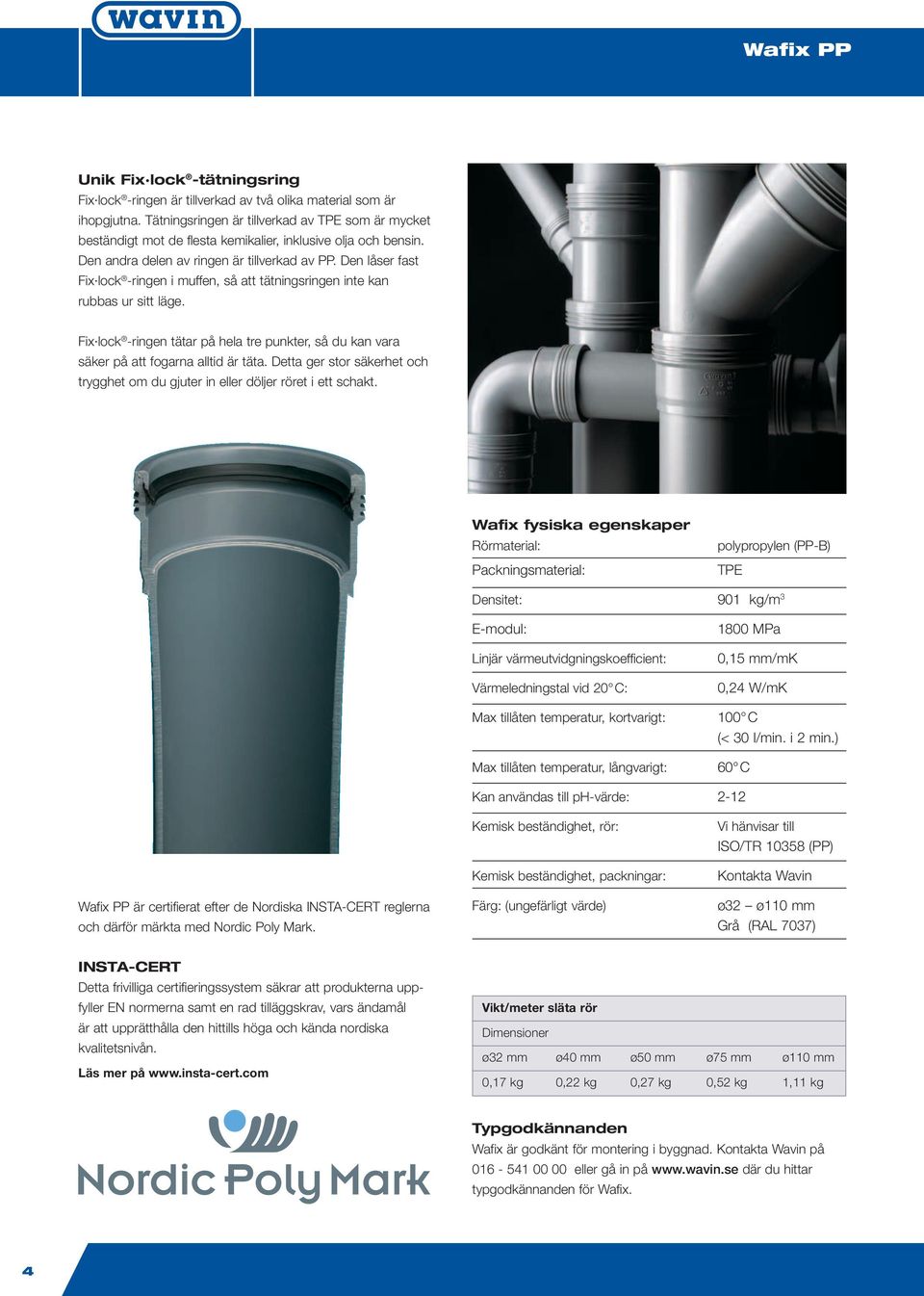

4 Unik Fix lock -tätningsring Fix lock -ringen är tillverkad av två olika material som är ihopgjutna. tätningsringen är tillverkad av tpe som är mycket beständigt mot de flesta kemikalier, inklusive olja och bensin. Den andra delen av ringen är tillverkad av PP. Den låser fast Fix lock -ringen i muffen, så att tätningsringen inte kan rubbas ur sitt läge. Fix lock -ringen tätar på hela tre punkter, så du kan vara säker på att fogarna alltid är täta. Detta ger stor säkerhet och trygghet om du gjuter in eller döljer röret i ett schakt. Wafix fysiska egenskaper Rörmaterial: Packningsmaterial: polypropylen (PP-B) tpe Densitet: 901 kg/m 3 E-modul: linjär värmeutvidgningskoefficient: Värmeledningstal vid 20 C: Max tillåten temperatur, kortvarigt: Max tillåten temperatur, långvarigt: 1800 MPa 0,15 mm/mk 0,24 W/mK 100 C (< 30 l/min. i 2 min.) 60 C Kan användas till ph-värde: 2-12 är certifierat efter de Nordiska INSTA-CERT reglerna och därför märkta med Nordic Poly Mark. Kemisk beständighet, rör: Kemisk beständighet, packningar: Färg: (ungefärligt värde) Vi hänvisar till ISO/TR (PP) Kontakta Wavin ø32 ø110 mm (RAL 7037) INSTA-CERT Detta frivilliga certifieringssystem säkrar att produkterna uppfyller en normerna samt en rad tilläggskrav, vars ändamål är att upprätthålla den hittills höga och kända nordiska kvalitetsnivån. Läs mer på Vikt/meter släta rör Dimensioner ø32 mm ø40 mm ø50 mm ø75 mm ø110 mm 0,17 kg 0,22 kg 0,27 kg 0,52 kg 1,11 kg Typgodkännanden Wafix är godkänt för montering i byggnad. Kontakta Wavin på eller gå in på där du hittar typgodkännanden för Wafix. 4 telefon telefon telefax telefax e-post e-post wavin@wavin.se

5 Så här projekterar du Wafix -system är särskilt användbart i byggen som exempelvis enfamiljshus, källare i flervåningshus, byggnader där avloppsinstallationen monteras i bjälklaget eller där avloppsinstallationen isoleras. om det ställs krav på mycket låg bullernivå från avloppsinstallationer rekommenderar vi Wavins bullerdämpande avloppssystem Asto. Dimensionering För dimensionering av oluftade ledningar och luftningsledningar hänvisas till Vatten och Avlopp Byggvägledning 10, kapitel 2, Vl11; Förenklad dimensionering av spillvattenledning. Kontakta Wavin på eller gå in på där du hittar flödesdiagram som har beräknats utifrån Wafix invändiga diametrar. Max. rörupphängningsavstånd Dimensioner (mm) ø32 ø40 ø50 ø75 ø110 Stående ledningar (m) 0,6 0,8 1,0 1,5 2,0 liggande ledningar (m) 0,3 0,4 0,5 0,8 1,1 Fördelar vid montering av Wafix Vid normalt avstånd mellan rörklamrarna kan röret hållas fast under monteringen. Därför behövs det bara en person vid monteringen. Wafix har låg monteringskraft tack vare Fix lock -tätningsringens speciella profil som minskar friktionen mellan rör och tätningsring avsevärt. Montering oavsett typ av projektering är det vid monteringen av Wafix ytterst viktigt att både stående och liggande avloppsledningar förses med rörupphängningar. Rörupphängningarna säkerställer att installationen fungerar under hela dess livslängd och skyddar de andra byggnadsdelarna mot skador. Det är möjligt att anpassa rören till den aktuella installationen på plats eftersom rören är lätta att kapa med en rörkapare eller fintandad såg. Det behövs inte någon fasning för att foga samman Wafix-rör och delar. Fastmonterad oljebeständig tätningsring. Avloppssystem 5 Inomhusavloppssystem Wafix_HT_PP_SE_Dec2009.indd 5 08/12/09 15:40:21

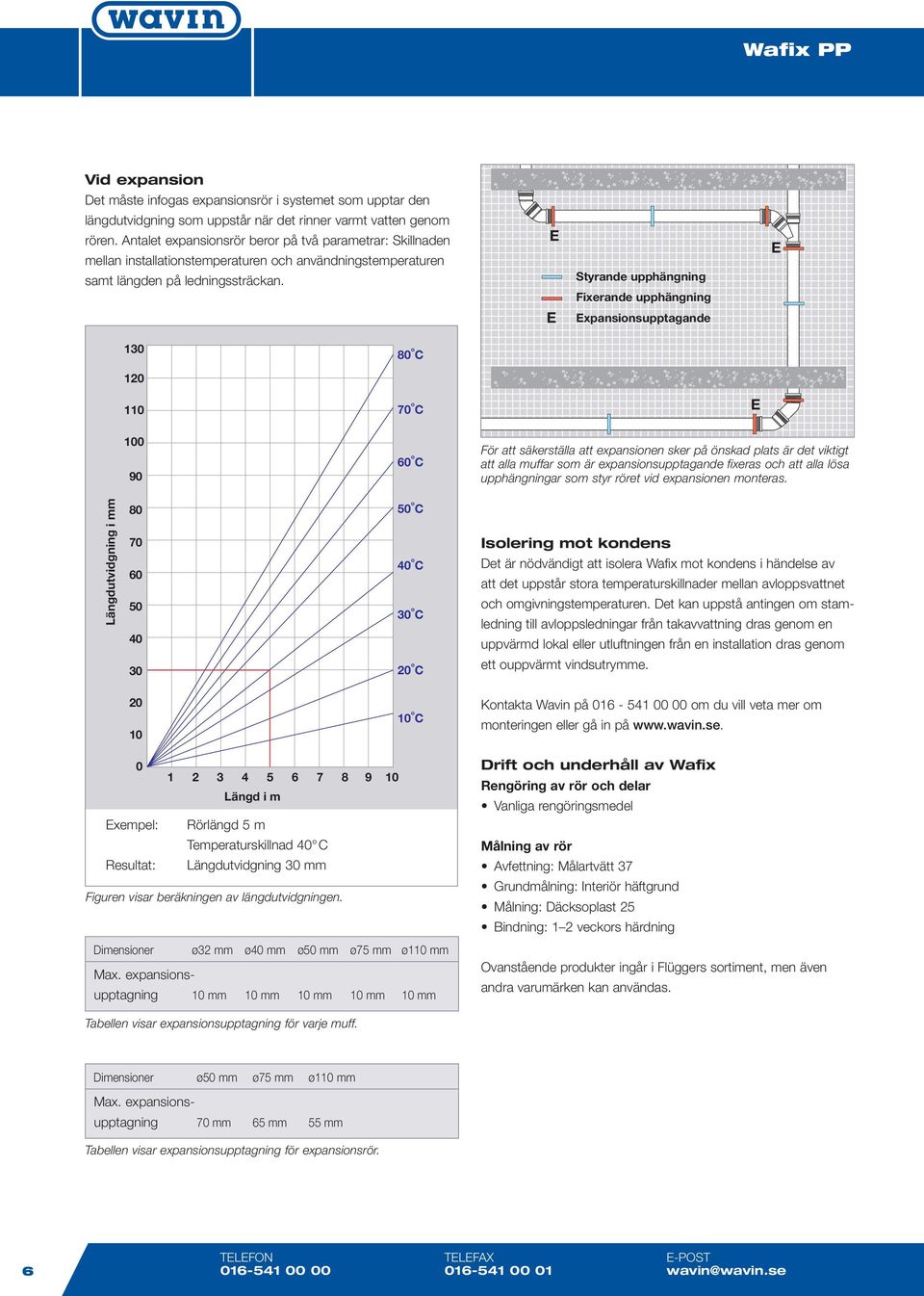

6 Vid expansion Det måste infogas expansionsrör i systemet som upptar den längdutvidgning som uppstår när det rinner varmt vatten genom rören. Antalet expansionsrör beror på två parametrar: Skillnaden mellan installationstemperaturen och användningstemperaturen samt längden på ledningssträckan. E E Styrande upphängning Fixerande upphängning Expansionsupptagande E o C o C E o C För att säkerställa att expansionen sker på önskad plats är det viktigt att alla muffar som är expansionsupptagande fixeras och att alla lösa upphängningar som styr röret vid expansionen monteras. Längdutvidgning i mm o C 40 o C 30 o C 20 o C Isolering mot kondens Det är nödvändigt att isolera Wafix mot kondens i händelse av att det uppstår stora temperaturskillnader mellan avloppsvattnet och omgivningstemperaturen. Det kan uppstå antingen om stamledning till avloppsledningar från takavvattning dras genom en uppvärmd lokal eller utluftningen från en installation dras genom ett ouppvärmt vindsutrymme o C Kontakta Wavin på om du vill veta mer om monteringen eller gå in på Längd i m exempel: Rörlängd 5 m temperaturskillnad 40 C Resultat: längdutvidgning 30 mm Figuren visar beräkningen av längdutvidgningen. Dimensioner ø32 mm ø40 mm ø50 mm ø75 mm ø110 mm Max. expansionsupptagning 10 mm 10 mm 10 mm 10 mm 10 mm Drift och underhåll av Wafix Rengöring av rör och delar Vanliga rengöringsmedel Målning av rör Avfettning: Målartvätt 37 Grundmålning: Interiör häftgrund Målning: Däcksoplast 25 Bindning: 1 2 veckors härdning ovanstående produkter ingår i Flüggers sortiment, men även andra varumärken kan användas. Tabellen visar expansionsupptagning för varje muff. Dimensioner ø50 mm ø75 mm ø110 mm Max. expansionsupptagning 70 mm 65 mm 55 mm Tabellen visar expansionsupptagning för expansionsrör. 6 telefon telefon telefax telefax e-post e-post wavin@wavin.se

7 HepVO rakt torrt vattenlås HepVO - rakt torrt vattenlås HepVO väldokumenterat med mer än 4 miljoner installationer världen över HepVO är ett unikt torrt vattenlås, som hindrar lukt att tränga ut från husets avloppssystem. Det upprätthåller också tryckbalansen i vatten- och avloppsinstallationen. För att uppnå en lufttät försegling mellan sanitärinstallationen och avloppssystemet består HepVO av ett specialdesignat invändigt membran. Ventilen öppnas under tryck från vatten som spolas ned, och stängs igen till en lufttät försegling när vattnet har passerat med normalt tryck. Fördelar med HepVO HepVO ger en rad fördelar, både för installatörer, slutanvändare och systemdesigner. SKUM FRYSNING UNDERTRYCK IGENSÄTTNING HepVO eliminerar undertryck i avloppsystemet genom att släppa igenom luft. Membranet stängs automatiskt efter genomströmningen och hindrar därför vattenlukt från avloppssystemet från att komma ut i rummet. HepVO tillåter effektiv vattengenomströmning, oavsett volym. Man kan koppla flera utlopp på HepVO utan att förringa avloppssystemets kapacitet. HepVO fungerar mycket ljudlöst och ger inga gurgelljud, som kan förekomma i ett obalanserat vattenlåssystem. HepVO sköljer ned smuts utan att efterlämna hår och annan bottensats, som kan ge upphov till luktproblem och oönskad bakterietillväxt. HepVO sköljer ned matfett utan att fettet kommer i kontakt med vatten inne i vattenlåset, och undviker därmed igensättning och bottensats som i traditionella vattenlås. HepVO tål vanligt förekommande kemikalier som används för att rensa igensatta avlopp. Installationsanvisning till HepVO hittar du på vår hemsida! HepVO rakt torrt vattenlås Avloppssystem 7 Inomhusavloppssystem Wafix_HT_PP_SE_Dec2009.indd 7 08/12/09 15:40:27

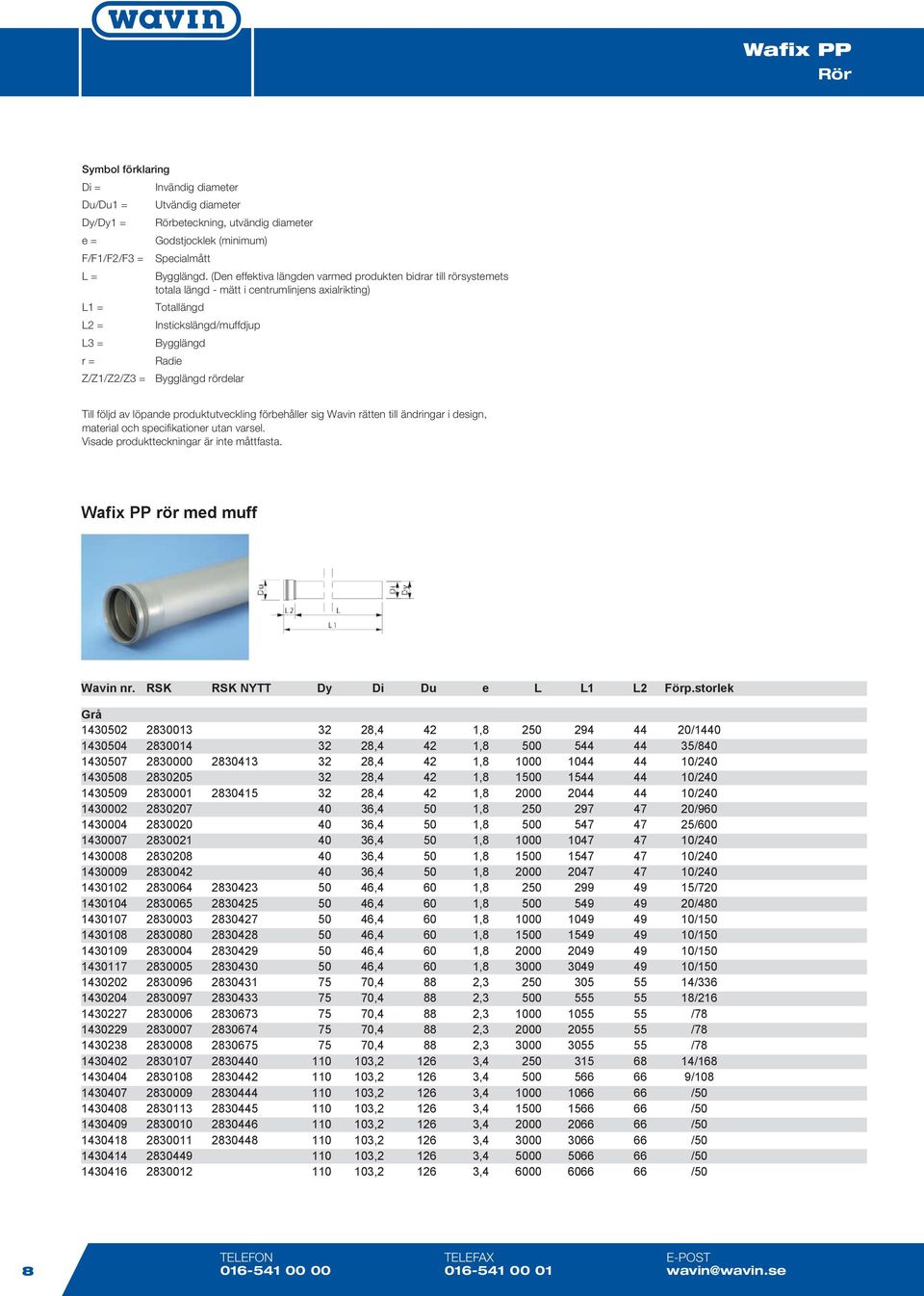

8 0:05 AM Rör Rör Symbol förklaring Di = Invändig diameter Du/Du1 = Utvändig diameter Dy/Dy1 = Rörbeteckning, utvändig diameter e = Godstjocklek (minimum) F/F1/F2/F3 = Specialmått L = Bygglängd. (Den effektiva längden varmed produkten bidrar till rörsystemets totala längd - mätt i centrumlinjens axialrikting) L1 = Totallängd L2 = Instickslängd/muffdjup L3 = Bygglängd r = Radie Z/Z1/Z2/Z3 = Bygglängd rördelar Till följd av löpande produktutveckling förbehåller sig Wavin rätten till ändringar i design, material och specifikationer utan varsel. Visade produktteckningar är inte måttfasta. 510 Alla ospecificerade mått är i mm. Sida: 1 e e Di Dy Di rör med muff Dy Wavin nr RSK nr Di Du e L L1 L , ,4 42 1, ,4 42 1, ,4 42 1, ,4 42 1, ,4 50 1, ,4 50 1, ,4 50 1, ,4 50 1, Wavin nr. RSK RSK NYTT 36,4 50 Dy 1,8 2000Di Du e L L1 L2 Förp.storlek ,4 60 1, ,4 60 1, , , , , / , , , , / , , , , / ,4 60 1, ,4 42 1, / ,4 88 2, ,4 42 1, / ,4 88 2, , , , , / , , , , / , , , , / , , , , / , , ,4 50 1, / , , ,4 60 1, / , , , , , , / , , , , / , , , , / , , , , / ,4 60 1, / ,4 88 2, /336 Dy Wavin nr RSK nr Di e 75L1 70,4 88 2, / ,4 88 2, / ,4 1, ,4 88 2, / ,4 1, ,4 88 2, / ,4 1, , , / ,4 2, , , / ,4 2, ,2 3, , , / ,2 3, , , / , , / , , / , , / , , /50 8 telefon telefax e-post wavin@wavin.se

9 Rör och delar 510 Sida: 2 rör utan muff Wavin nr. RSK RSK NYTT Dy Di e L1 Förp.storlek ,4 1, / ,4 1, / ,4 1, / ,4 2, / ,4 2, / ,2 3, /50 Skarvrör/Expansionsrör Wavin nr. RSK RSK NYTT Dy Du L1 L2 Förp.storlek / / /240 Dubbelmuff Sida: Wavin nr. RSK RSK NYTT Dy Du L1 L2 Förp.storlek Dubbelmuff / Wavin nr RSK RSK NYTT Dy 40 Du 50 L1 91 L2 45 Förp.storlek 30/ / / /360 Skjutmuff Inomhusavloppssystem 9

10 Dubbelmuff Wavin nr. RSK RSK NYTT Dy Du L1 L2 Förp.storlek / /360 Skjutmuff Wavin nr. RSK RSK NYTT Dy Du L1 Förp.storlek / / / / /360 Vattenlåsmuff Wavin nr. RSK RSK NYTT Dy Du L L1 L2 Förp.storlek , / telefon telefax e-post wavin@wavin.se

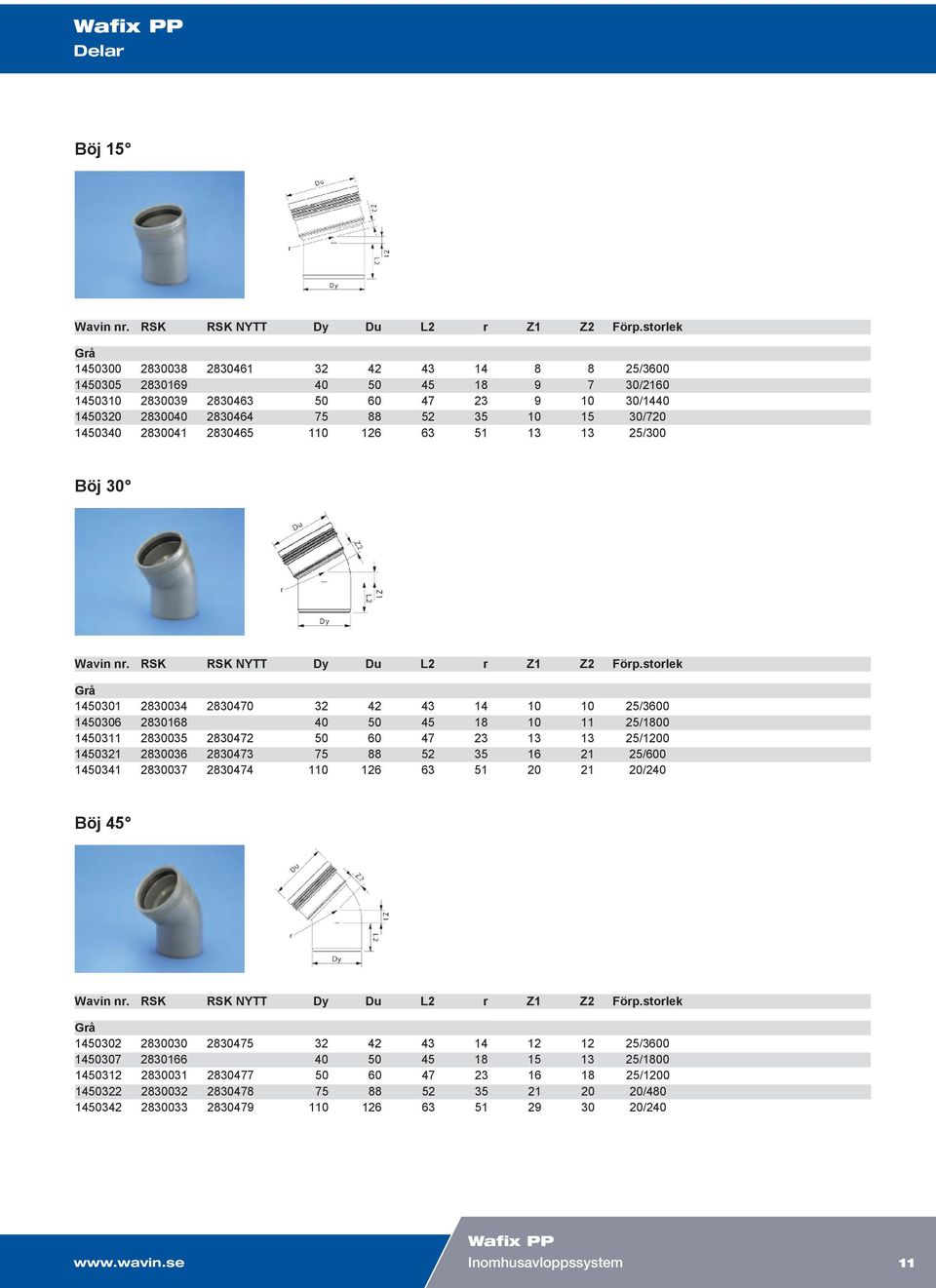

11 510 Sida: 4 Böj 15 Wavin nr. RSK RSK NYTT Dy Du L2 r Z1 Z2 Förp.storlek / / / / /300 Böj 30 Wavin nr. RSK RSK NYTT Dy Du L2 r Z1 Z2 Förp.storlek / / / / /240 Böj 45 Sida: Böj 45 Wavin nr. RSK RSK NYTT Dy Du L2 r Z1 Z2 Förp.storlek Wavin nr RSK RSK NYTT Dy 32 Du 42 L2 43 r 14 Z1 12 Z2 12 Förp.storlek 25/ / / / /240 Böj 67 Inomhusavloppssystem 11

12 Böj 45 Wavin nr. RSK RSK NYTT Dy Du L2 r Z1 Z2 Förp.storlek / / /240 Böj 67 Wavin nr. RSK RSK NYTT Dy Du L2 r Z1 Z2 Förp.storlek / / / /180 Böj 88,5 Wavin nr. RSK RSK NYTT Dy Du L2 r Z1 Z2 Förp.storlek / / / / / telefon telefax e-post wavin@wavin.se

13 510 Sida: 6 Långböj 88,5 Wavin nr. RSK RSK NYTT Dy Du L2 Z1 Z2 Förp.storlek / /144 Plus böj 15 Wavin nr. RSK RSK NYTT Dy Du Z1 Z2 r Förp.storlek / /288 Plus böj 30 Wavin nr. RSK RSK NYTT Dy Du Z1 Z2 r Förp.storlek / /240 Inomhusavloppssystem 13

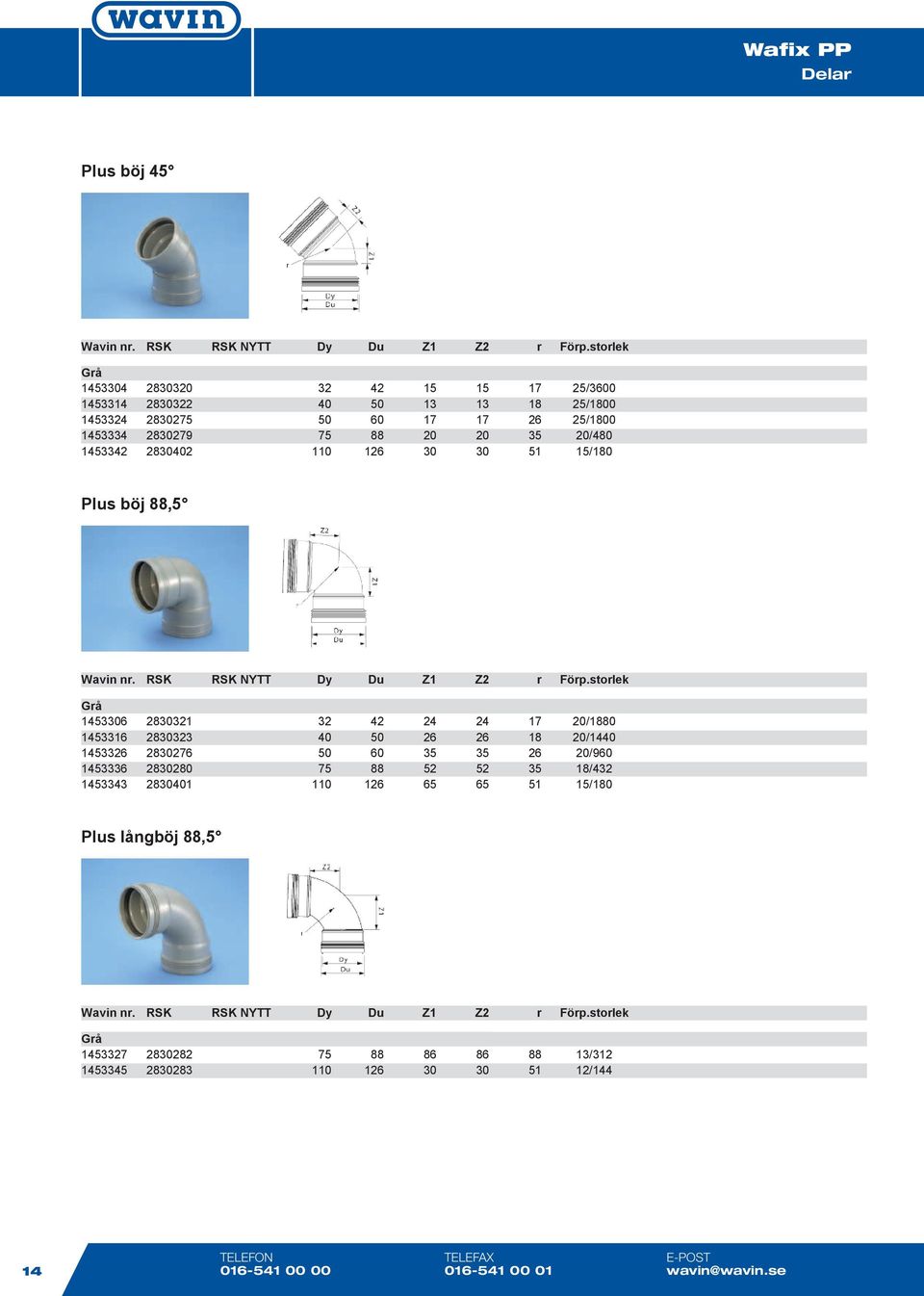

14 510 Sida: 7 Plus böj 45 Wavin nr. RSK RSK NYTT Dy Du Z1 Z2 r Förp.storlek / / / / /180 Plus böj 88,5 Wavin nr. RSK RSK NYTT Dy Du Z1 Z2 r Förp.storlek / / / / /180 Plus långböj 88,5 Wavin nr. RSK RSK NYTT Dy Du Z1 Z2 r Förp.storlek / / telefon telefax e-post wavin@wavin.se

15 510 Sida: 8 Grenrör 45 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / / / / / / / /120 Grenrör 67 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / / /120 Grenrör 88,5 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek /1800 Inomhusavloppssystem 15

16 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / / /120 Grenrör 88,5 Sida: Grenrör 88,5 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / / / / / Svenska Wavin / / /120 Mjukt grenrör 88,5 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 Z1 Z2 Z3 L1 L2 Förp.storlek /120 Plus grenrör 45 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / / / / / / /96 16 telefon telefax e-post wavin@wavin.se

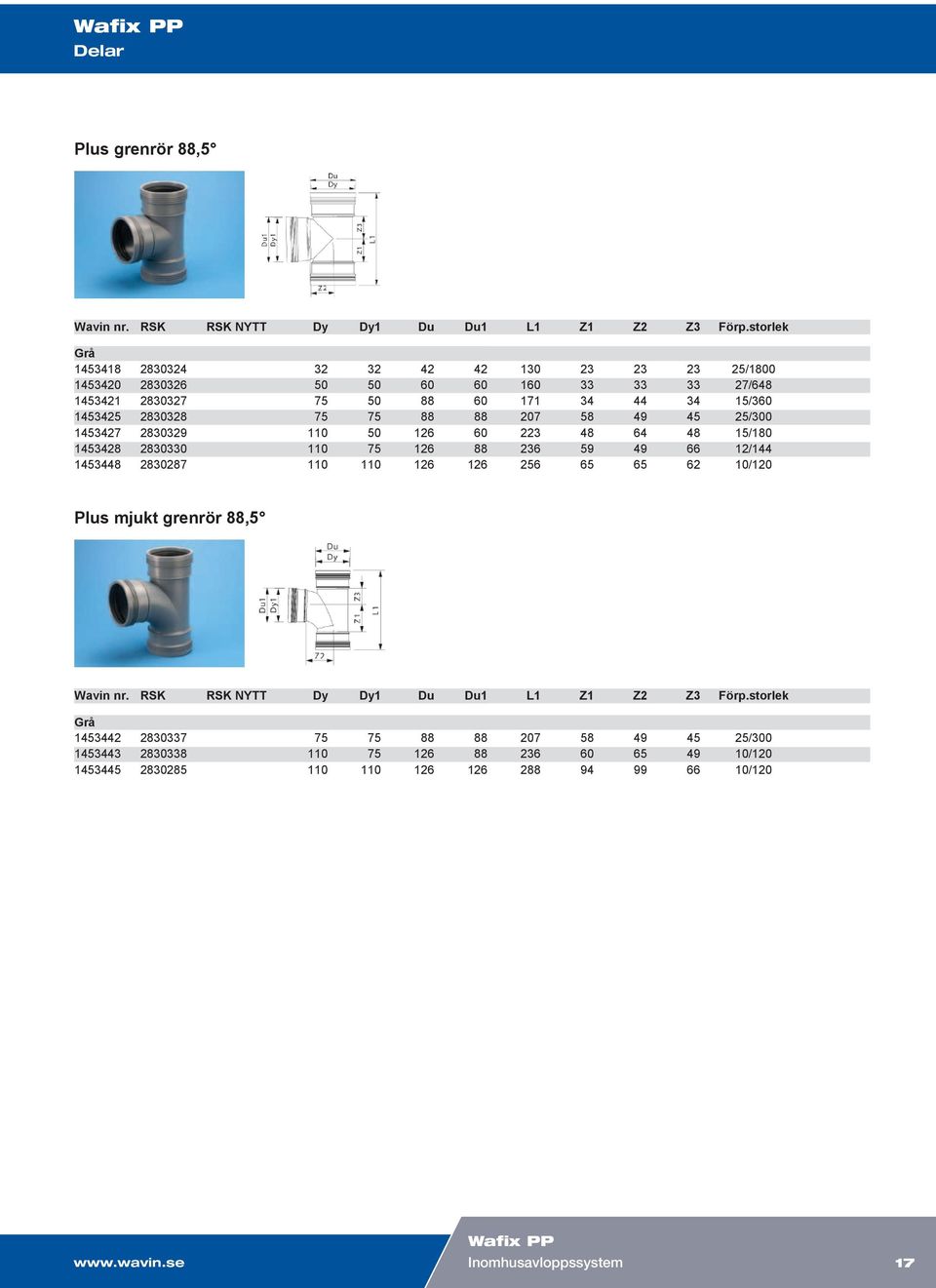

17 510 Sida: 10 Plus grenrör 88,5 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / / / / / /120 Plus mjukt grenrör 88,5 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / /120 Invändig reduktion För PP rör Wavin nr. RSK RSK NYTT Dy Dy1 Du L2 L1 F1 Förp.storlek /2880 Inomhusavloppssystem 17

18 Wavin nr. RSK RSK NYTT Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / /120 Invändig reduktion För PP rör Sida: Invändig reduktion För PP rör Wavin nr. RSK RSK NYTT Dy Dy1 Du L2 L1 F1 Förp.storlek Wavin nr. RSK RSK NYTT Dy Dy1 Du L2 L1 F1 Förp.storlek / ,75 30/ ,7 30/ / ,7 30/720 Förminskning, kort Wavin nr. RSK RSK NYTT Dy Dy1 Du L1 F1 Förp.storlek / ,4 50/ / / /480 Förminskning, excentrisk Wavin nr. RSK RSK NYTT Dy Dy1 Du F1 L1 L2 Z1 Förp.storlek / / / / / / / / telefon telefax e-post wavin@wavin.se

19 510 Sida: 12 Rensrör med skruvlock Wavin nr. RSK RSK NYTT Dy Du F1 F2 L1 L2 Förp.storlek / / /144 Plus rensrör med tätning Wavin nr. RSK RSK NYTT Dy Du F1 F2 L1 Förp.storlek /120 Skruvlock till rensrör Löst Wavin nr. RSK RSK NYTT Dy F1 Förp.storlek / / /1440 Inomhusavloppssystem 19

20 510 Sida: 13 Renslock med stos Wavin nr. RSK RSK NYTT Dy Du L1 Förp.storlek / /320 Propp för slätände För PP rör Wavin nr. RSK RSK NYTT Dy L1 Förp.storlek / / Propp För muff Wavin nr. RSK RSK NYTT Dy Du L1 Förp.storlek / / / / / telefon telefax e-post

21 510 Sida: 14 Ersättningsmuff För PP rör Wavin nr. RSK RSK NYTT Dy Du L1 Förp.storlek / / /480 Övergång till gjutjärnsspetsände. Inkl. gummitätning Wavin nr. RSK RSK NYTT Dy Di L1 L2 Z Förp.storlek , / /360 Vattenlåsvinkel 88,5 Wavin nr. RSK RSK NYTT Dy Di Du Z1 Förp.storlek / , / / , /960 Inomhusavloppssystem 21

22 510 Sida: 15 Gumminippel till vattenlåsvinkel Wavin nr. RSK RSK NYTT Dy L1 Förp.storlek / / / /40 22 Kort klosettanslutning excentrisk. Kan kapas Wavin nr. RSK RSK NYTT Dy Di Du F2 L1 F1 Z Förp.storlek /288 Lång klosettanslutning excentrisk. Ej kapbar Wavin nr. RSK RSK NYTT Dy Du H1 H2 L1 Z Förp.storlek / telefon telefax e-post wavin@wavin.se

23 510 Sida: 16 Gummimanschett till klosettanslutning Wavin nr. RSK RSK NYTT Di Förp.storlek /864 Rörklammer Wavin nr. RSK RSK NYTT Dy F1 F2 F3 F4 Förp.storlek utan låsningsbygel / / med låsningsbygel / / / Distanser Wavin nr. RSK RSK Nytt F1 F3 F4 Dimension Förp.storlek /40/50 100/ / Inomhusavloppssystem 23

24 510 Sida: 17 Smörjmedel Wavin nr. RSK RSK NYTT M Förp.storlek Burk á 1 kg /240 Wafix silicon / Avgradare Wavin nr. RSK RSK NYTT Förp.storlek telefon telefax e-post wavin@wavin.se

25 Wafix_SV_ fm Page 18 Wedn esday, December 23, :05 AM HepVo rakt torrt vattenlås HepVo rakt torrt vattenlås HepVO rakt torrt vattenlås Wavin nr RSK nr Dimension HepVO adapter rak Wavin nr RSK nr Dimension HepVO vinkel 87,5 Wavin nr RSK nr Dimension Inomhusavloppssystem 25

26 26 telefon telefax e-post

27 Inomhusavloppssystem 27

28 Wavin Överlägsen under ytan Wavins produkter arbetar i det fördolda bakom väggar och under golv, gator, parkeringsplatser och åkrar. Vi skapar modern komfort i vardagen en komfort vi människor anser vara en självklarhet, men som bara kan skapas med hjälp av innovativa, solida och säkra rörsystem. Wavin utvecklar och tillverkar miljöriktiga lösningar och anser att kunskap samt utveckling inte kommer till sin rätt förrän miljön inkluderas. Detta kommer till uttryck i våra system som är både säkra och miljövänliga att tillverka, installera, använda och underhålla. Wavin vill alltid ligga steget före våra kunders önskemål och behov inte bara när det gäller produkter och system. Vi anser att kvalité inte bara handlar om att leverera en produkt som uppfyller kundens önskemål och krav på dess funktion, utan det handlar i lika hög grad om att ge kunden bra rådgivning och rätt logistiklösning. Wavin finns representerat i 26 europeiska länder med ett omfattande produktprogram och inte minst ingående kunskaper om användningen av dessa produkter. Vi uppmanar våra kunder att utnyttja dessa kunskaper och resurser som står till ert förfogande! T+46 (0) F+46 (0) e-post: wavin@wavin.se
