1 UPONOR INFRASTRUKTUR AVOPPSSYSTEM FÖR BYGGNADER Uponor PP Inomhusavloppssystem är ett starkt, enkelt och lätthanterligt system för avlopp i bostär

2 7.1 Uponor avloppssystem för byggnar Uponors rörsystem för avlopp i byggnar är starkt, enkelt och lätt att hantera. Ett rörsystem som klarar långvariga och kraftiga belastningar och som bidrar till en hälsosam och attraktiv bostadsmiljö. Rörsystemet har utvecklats i samarbete med användare, installatörer och råvaruleverantörer. Det har medfört att Uponor använr modifierad PP-kopolymer för att tillverka rören. PP-kopolymer tål belastningar från kemikalier och höga temperaturer. Materialets uppbyggnad garanterar ssutom en hög slaghållfasthet, även vid låga temperaturer. Modifierad PP-kopolymer har hög smältpunkt (cirka 165 C). Det betyr att Uponors system kan installeras i t.ex. tvätterier, slakterier, mejerier och i sjukhus, där t ställs höga krav på bå hygien och materialkvalitet. Komplett rörsystem Rör- och rörlar finns i dimensionerna 32 i vit och grå färg samt 50, 75 och 110 mm i grå färg. Rörlängr upp till 3 meter levereras med muff (110, 6 meter) och därtill finns 3 och 6 meterslängr utan muff. Programmet innehåller ett brett urval av rörlar och dimensioner för flesta behov. Bl.a. innehåller avloppssystemet förminskningar som monteras invändigt i spetsändar vid t.ex. avslutning av 110 mm rör vid golv. 110 mm röret kapas i nivå med golvet, varefter rördragningen kan fortsättas med t.ex. 50 mm rör via en förminskning. Avloppssystemet har en inbyggd naturlig expansionsmöjlighet på upp till 10 mm i muffen för 32 och 50 mm rör och upp till 15 mm för 75 och 110 mm rör. Om installationsanvisningarna följs kan avloppssystemet därmed anpassas till förhållann där avloppsvattnets temperatur varierar kraftigt. Vid industritillämpningar med extrem påverkan bör du först rådgöra med Uponor. UPONOR PP INOMHUSAVOPPSSYSTEM 3

3 Buller i rörsystem Bullerspridning via rörsystem beror av hur styva rören och ras skarvar är. Det är därför viktigt att utforma systemet så att buller så långt t är möjligt inte alstras. Redan vid första projekteringsskisserna är t av avgöran betylse att man ser till att avloppssystemet kan konstrueras och utföras så att så få ljudisoleringsåtgärr som möjligt behövs. Ett rörsystem som uppfyller aktuella korrosionstekniska, brandtekniska och avloppstekniska krav är inte alltid t system som ger minst ljudproblem. Ofta blir lösningen en kompromiss där ljut kommer i andra hand och därför måste åtgärdas på annat sätt. Brandskydd För att hindra att en eventuell brand sprids till resten av byggnan lar man upp byggnan i brandceller. Om t uppstår brand i en cell måste n vara utformad så att brann inte sprir sig för snabbt till andra celler. De olika kraven på brandmotståndstir för byggkonstruktioner framgår av Boverkets Byggregler (BBR). En brandcell är ett eller flera rum som är avskilda genom en brandhämman byggnadsl med minst brandklass EI 60 från intilliggan rum eller byggnar, eller med minst brandklass EI 30 mot ett outnyttjat vindsutrymme. Brandcellen får omfatta högst 2 våningsplan. För att byggnadslarnas brandmotståndstir inte ska reduceras i otillåten grad kräver byggnormerna att avloppsrör som bryter igenom byggnadslar som avgränsar en brandcell eller sektion måste ha ett brandtekniskt skydd. Detta är ett generellt krav som gäller oavsett vilket rörmaterial som används. 4 UPONOR PP INOMHUSAVOPPSSYSTEM

4 Rörgenomföring av brandcellskiljan byggnadsl skall utföras med lösningar som är typgodkända eller på annat sätt verifiera att uppfylla kraven för aktuell brandteknisk klass. Uponor har för närvaran inga typgodkännann eller anvisningar för inklädda lösningar och vi rekommenrar därför användning av typgodkända brandstrypare. Som brandcellsavskiljare är PP-rörets egna brandmotstånd försumbart. UPONOR PP INOMHUSAVOPPSSYSTEM 5

5 System- och materialdata Egenskaper PP Enhet Standard / Testmetod Densitet Rör 1060 kg/m 3 ISO 1183 Rörlar 900 kg/m 3 ISO 1183 Ringstyvhet Rör SN 8 kn/m 2 ISO 9969 Slaghållfasthet - provtemperatur Rör -20 C EN 1411 Rörlar 0 C EN ångtidskrympmodul E 50 Rörlar 600 MPa ISO Korttidskrympmodul E 0 Rör 2400 MPa ISO ängdutvidgningskoefficient 0,1 mm/m C DIN / 23 C Värmeledningstal 0,2 W/m C Värmekapacivitet 2000 J/kg C Högsta tillåtna kontinuerliga driftstemperatur 80 C Högsta tillåtna korttidstemperatur 120 C Tillåten vinkeländring i skarvar 2 Tabell UPONOR PP INOMHUSAVOPPSSYSTEM

6 Kravspecifikation - Uponor krav I översikten nedan ges en jämförelse mellan kraven för uppfyllan av SS EN :2005 samt Nordic Poly Mark. Dessa används i samband med n löpan produktionskontrollen. Kravspecifikation - Uponor krav Egenskap Hänvisning till SS EN :2005 Nordic Poly Mark Slaghållfasthet B50 Punkt 7.1.3, tabell 7 0 C eller -10 C -10 C Fogtäthet Punkt 9, tabell 11; formation muff 5 %, spetsända 10 % Deformation muff 10 %, spetsända 15 % Deformationsbestämning i jordlåda (Box oading Test) Inget krav Utförs enligt SS-EN 1437:2002 Tabell UPONOR PP INOMHUSAVOPPSSYSTEM 7

7 Godkännann och märkning Godkännann Uponor PP Inomhusavloppssystem är Nordic Poly Mark-märkt (INSTA-CERTcertifierat). Systemet är alltså godkänt i nordiska länrna (Danmark, Sverige, Norge och Finland). Märkning Uponor avloppssystem för byggnar märks enligt nedan. SOI & WASTE PP-MD 110 x 3,4 SN8 BD NPG PS ➄ Tillverkare SOI & WASTE Användningsområ: Inomhusavlopp PP-MD 110 x 3,4 SN8 BD NPG PS102 Material: Dimension och Styvhetsklass Installationsklass: Produktstandard polypropen minsta väggtjocklek Nordiska Plast- (modifierad) B = i byggnad rörgruppen BD = i och unr byggnad samt inom fastighet 05 ➄ Nordic Poly Mark Iskristall. Kan hanteras vid Återvinningsbeteck- Produktionsenhet ➄ = Fristad Produktionstidpunkt dag/månad/år/timma EAN-streckkod låga temp. ning för PP Figur UPONOR PP INOMHUSAVOPPSSYSTEM

8 Märkning av rörlar Rörlar till avloppssystem för byggnar märks enligt följan: 110/110-88,5 rörl Återvinning/råvara 05 = polypropen Gjutform nr Kavitet nr Produktionsår/månad Produktionsenhet Nordic Poly Mark Tillverkare Soil & Waste Dimensioner 88,5 0 grenrör Material: polypropen Väggtjockleksserie Produktstandard Användningsområ BD = i och unr byggnad Figur UPONOR PP INOMHUSAVOPPSSYSTEM 9

9 Installation Uponor har gjort t så enkelt som möjligt att installera avloppssystemet. Rörsystemet kan utan specialverktyg skarvas och kombineras med hjälp av skarvmuffar. Skarvning av rören med muffar sparar bå tid och material. ängdutvidgning för Uponor avloppsrör Uponor avloppsrör kan användas tillsammans med andra avloppssystem. Vid skarvning av Uponors rör och rörlar måste hänsyn tas till längdutvidgningen. För Uponor avloppsrör är längdutvidgningskoefficienten 0,1 mm/m C. Se diagram ängdutvidgning i mm 30 ΔT ( C) Rörlängd m Diagram Exempel: Rörlängd 2 m. Temperaturförhållann Δt = 50 C. Det ger en längdutvidgning på 10 mm. 10 UPONOR PP INOMHUSAVOPPSSYSTEM

10 Expansionen leds till gummiringfoga muffarna. Expansionsmöjligheten framgår av tabell Vid normal montering betyr n relativt höga längdutvidgningskoefficienten hos PP-materialet inte så mycket tack vare materialets låga värmeledningsförmåga. Fixering av avloppssystemet Det är nödvändigt att fixera avloppssystemet för att hålla fast, styra och stödja rörets rörelser unr längdutvidgningen. Ett fast rörstöd håller fast röret vid konstruktionen så att t inte kan förskjutas. Ett rörligt rörstöd styr röret unr ss rörelse mot muffen, där rörelsen tas upp. Rör och rörlar måste fixeras med fasta rörstöd som placeras omelbart intill eller kring muffens botten. I tabellen nedan visas största avstånd mellan rörstön. Fixering av avloppssystem Rördimension Max. rörstödsavstånd iggan ledning Ståen ledning ,5 m 2,0 m 1,0 m 2,0 m 50 0,5 m 2,0 m 1,5 m 2,0 m 75 1,0 m 3,0 m 2,0 m 3,0 m 110 1,5 m 3,0 m 2,6 m 3,0 m Tabell fasta rörstöd (fixpunkt) rörliga rörstöd (glidstöd) 2 största avstånd mellan rörstöd Expansion Om muffen ska vara expansionsupptagan märker du ut rörets placering i muffens botten med en märkpenna. Dra tillbaka röret så att t bildas en expansionsutrymme så som tabell visar. Största tillåtna expansion Dimension Expansionsutvidgning mm mm Tabell UPONOR PP INOMHUSAVOPPSSYSTEM 11

11 Upphängningsavstånd Vid upphängning av vågräta PP-rör måste man se till att avstånt mellan stön inte blir för stort. Man kan då få en icke önskvärd nedböjning av röret mellan rörstön om röret är vattenfyllt. Den förvänta nedböjningen är 10 mm unr 50 år. e = 5 q E 50 (t) I där e = nedböjning q = vikt av vattenfyllt rör = avstånd mellan stöd E 50 (t) = materialets långtidskrympmodul som funktion av temperaturen I = rörets tröghetsmoment 2000 Upphängning av PP-rör Avstånd mellan rörstöd (mm) A Rördimension i (mm) 20 C Figur Våtrum För installationer i våta utrymmen rekommenrar vi att Branschregler och Projekteringshandledning från Säker Vatteninstallation beaktas UPONOR PP INOMHUSAVOPPSSYSTEM

12 Monteringsanvisning för rörlar Övergångsmuff Övergång MA används vid övergång från MA-rör till system med dimension 75 och 110 mm. Övergångsstycket levereras med tätningsring till bå avloppsröret och MA-röret. Sammankopplingen med avloppsröret utförs på vanligt vis i muff med isatt tätningsring. Anslutningen till MA-röret utförs som biln visar. Övergångsmuff MA. Krympmuff Krympmuffen är utformad med två muffsteg, varvid innerlen monteras på t anslutan röret och ytterlen stödjer n medföljan tätningsringen. Värm försiktigt och jämnt runt hela muffen. När t har blivit tätt kring tätningsringen och röret kyler man av krympmuffen med en våt trasa eller liknan. Använd inte smörjmel vid monteringen. För att tätningsringen ska bli tillräckligt komprimerad måste man värma upp krympmuffen försiktigt med varmluftspistol eller gaslåga. Krympmuff. Anslutningsnippel Följ anvisningarna nedan när anslutningsnippel används för skarvning av rör i dimension Ø 32 och 40 mm med 50 mm muff, vattenlåsvinkel eller vattenlåsmuff: 1. Placera anslutningsnippeln i muffen 2. Stryk på smörjmel på t rör som ska anslutas 3. Tryck in röret högst 50 mm i nippeln. Anslutningsnippel. UPONOR PP INOMHUSAVOPPSSYSTEM 13

13 Ersättningsmuff Ersättningsmuff, kort förminskning och propp som är avsedda att monteras invändigt i röret är försedd med O-ringsspår p g a att PP-materialet ej går att limma. Dimension 50 är anpassad efter Uponor PP, medan dimension 75 och 110 har två O-ringsspår. Dessa har olika djup vilket göra att passar i rör med olika godstjocklekar. Spår nr 1 passar till Uponal HT/HT+ PVC-rör med en godstjocklek på 3,2 mm. Spår nr 2 passar till Uponor PP. Utför monteringen enligt följan: Spår 2 Spår 1 Ersättningsmuff. 1. Grada av rörändan invändigt. 2. Placera O-ringen i rätt spår. 3. Stryk smörjmel på O-ringen. 4. Tryck i rörlen med en lätt vridning. 14 UPONOR PP INOMHUSAVOPPSSYSTEM

14 Skarvning av rör Gäller bå lodräta och vågräta rörledningar. Rör och rörlar levereras med fabriksmontera tätningsringar enligt SS-EN Om avloppsvattnet innehåller olja, eller om tätningsringen kan bli utsatt för kemikalier, kan n bytas mot en oljebeständig tätningsring enligt SS-EN PP-materialet får inte limmas. 1. Använd en fintandad såg vid kapning av rör. Vi rekommenrar användning av geringslåda för att kapsnittet ska bli vinkelrätt. 2. Rensa bort spån och grar från t kapa röret t.ex. med en kniv före monteringen. Fasning behövs inte. Vassa kanter skall gradas. 3. Rengör muff och spetsända. Använd inte tvål, fett eller olja, som kan skada tätningsringen. 4. Stryk på ett tunt skikt med smörjmel på rörets spetsända. 5. Sätt in spetsändan i muffen med en lätt vridning. UPONOR PP INOMHUSAVOPPSSYSTEM 15

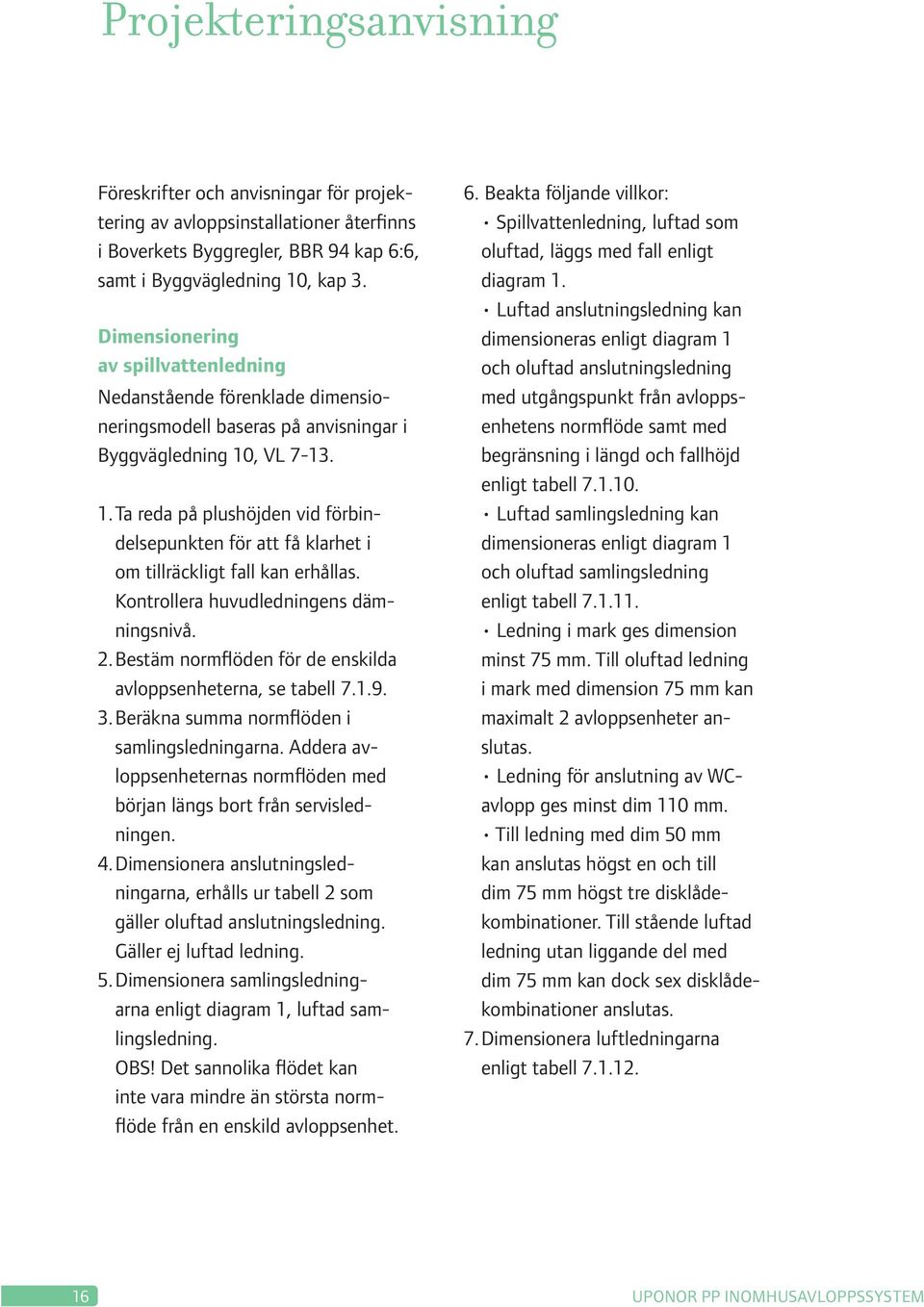

15 Projekteringsanvisning Föreskrifter och anvisningar för projektering av avloppsinstallationer återfinns i Boverkets Byggregler, BBR 94 kap 6:6, samt i Byggvägledning 10, kap 3. Dimensionering av spillvattenledning Nedanståen förenkla dimensioneringsmoll baseras på anvisningar i Byggvägledning 10, V Ta reda på plushöjn vid förbinlsepunkten för att få klarhet i om tillräckligt fall kan erhållas. Kontrollera huvudledningens dämningsnivå. 2. Bestäm normflön för enskilda avloppsenheterna, se tabell Beräkna summa normflön i samlingsledningarna. Adra avloppsenheternas normflön med början längs bort från servisledningen. 4. Dimensionera anslutningsledningarna, erhålls ur tabell 2 som gäller oluftad anslutningsledning. Gäller ej luftad ledning. 5. Dimensionera samlingsledningarna enligt diagram 1, luftad samlingsledning. OBS! Det sannolika flöt kan inte vara mindre än största normflö från en enskild avloppsenhet. 6. Beakta följan villkor: Spillvattenledning, luftad som oluftad, läggs med fall enligt diagram 1. uftad anslutningsledning kan dimensioneras enligt diagram 1 och oluftad anslutningsledning med utgångspunkt från avloppsenhetens normflö samt med begränsning i längd och fallhöjd enligt tabell uftad samlingsledning kan dimensioneras enligt diagram 1 och oluftad samlingsledning enligt tabell edning i mark ges dimension minst 75 mm. Till oluftad ledning i mark med dimension 75 mm kan maximalt 2 avloppsenheter anslutas. edning för anslutning av WCavlopp ges minst dim 110 mm. Till ledning med dim 50 mm kan anslutas högst en och till dim 75 mm högst tre disklåkombinationer. Till ståen luftad ledning utan liggan l med dim 75 mm kan dock sex disklåkombinationer anslutas. 7. Dimensionera luftledningarna enligt tabell UPONOR PP INOMHUSAVOPPSSYSTEM

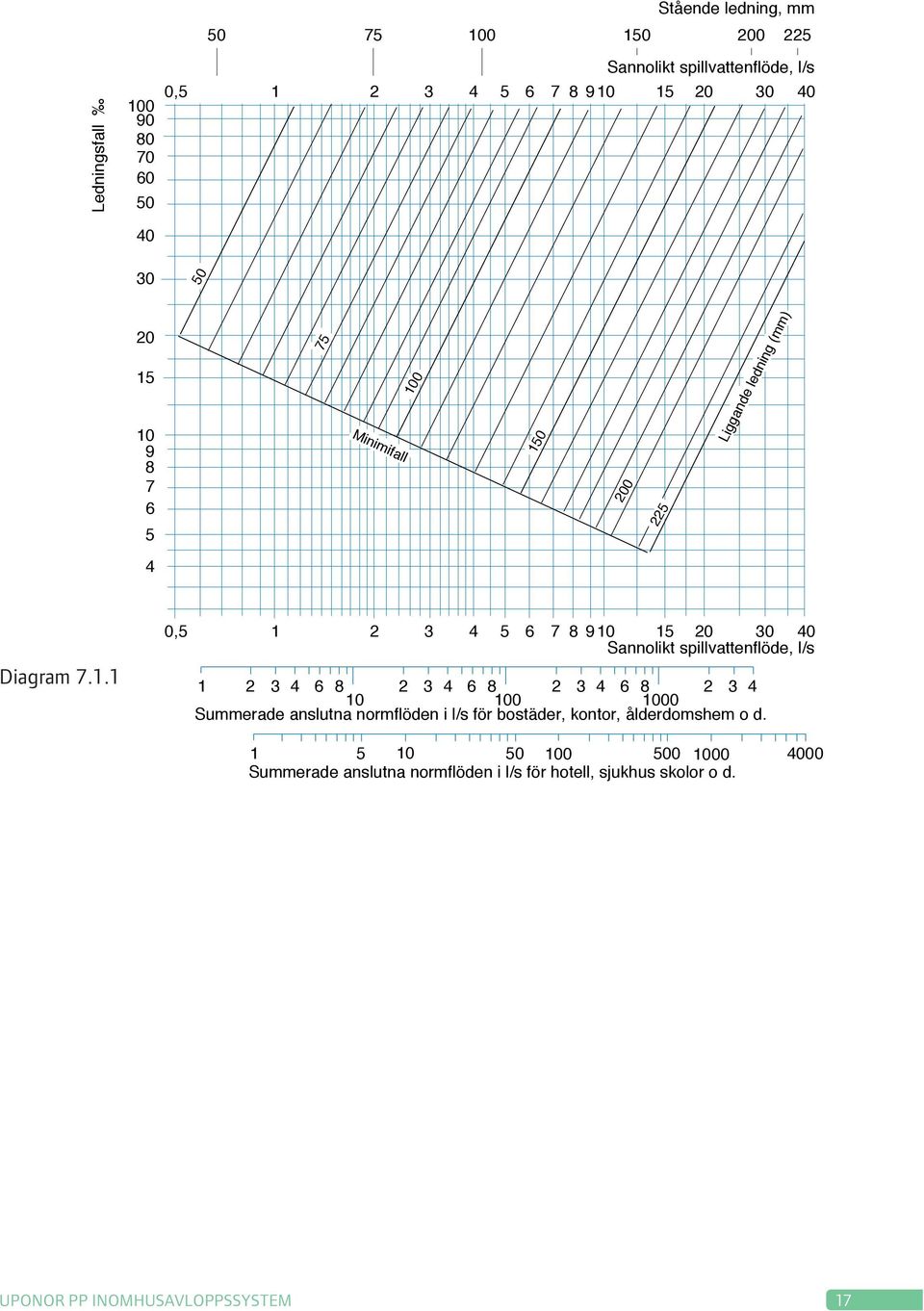

16 Ståen ledning, mm edningsfall ,5 1 Sannolikt spillvattenflö, l/s Minimifall iggan ledning (mm) Diagram , Sannolikt spillvattenflö, l/s Summera anslutna normflön i l/s för bostär, kontor, ålrdomshem o d Summera anslutna normflön i l/s för hotell, sjukhus skolor o d. UPONOR PP INOMHUSAVOPPSSYSTEM 17

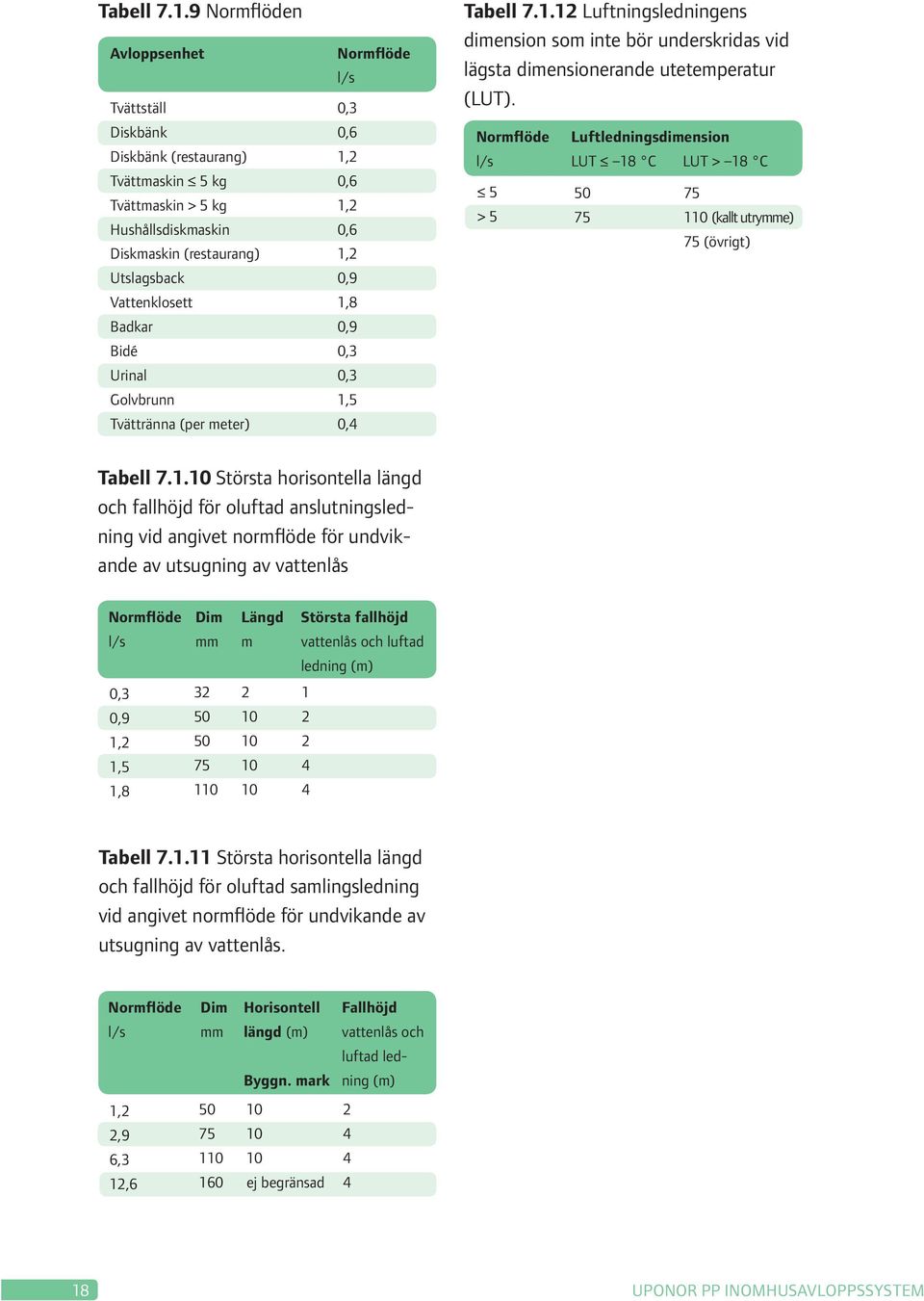

17 Tabell Normflön Avloppsenhet Normflö l/s Tvättställ 0,3 Diskbänk 0,6 Diskbänk (restaurang) 1,2 Tvättmaskin 5 kg 0,6 Tvättmaskin > 5 kg 1,2 Hushållsdiskmaskin 0,6 Diskmaskin (restaurang) 1,2 Utslagsback 0,9 Vattenklosett 1,8 Badkar 0,9 Bidé 0,3 Urinal 0,3 Golvbrunn 1,5 Tvättränna (per meter) 0,4 Tabell uftningsledningens dimension som inte bör unrskridas vid lägsta dimensioneran utetemperatur (UT). Normflö l/s 5 > 5 uftledningsdimension UT 18 C UT > 18 C (kallt utrymme) 75 (övrigt) Tabell Största horisontella längd och fallhöjd för oluftad anslutningsledning vid angivet normflö för undvikan av utsugning av vattenlås Normflö l/s Dim mm ängd m Största fallhöjd vattenlås och luftad ledning (m) 0,3 0,9 1,2 1,5 1, Tabell Största horisontella längd och fallhöjd för oluftad samlingsledning vid angivet normflö för undvikan av utsugning av vattenlås. Normflö l/s Dim mm Horisontell längd (m) Byggn. mark Fallhöjd vattenlås och luftad ledning (m) 1,2 2,9 6,3 12, ej begränsad UPONOR PP INOMHUSAVOPPSSYSTEM

18 uftning av spillvattenledning uftningsledningen förs upp över byggnans yttertak. Hänsyn ska tas till risk för spridning av lukt till angränsan byggnar. uftningsledningen skall ges oavbruten stigning. Vakuumventil placeras i ett åtkomligt utrymme utan frostrisk. Installationsexempel Exempel på montering av riktningsförändringar för att undvika kapacitets- och funktionsstörningar. 1. Ståen samlingsledning ansluts till liggan ledning med grenrör, vinkel α 45. Fig Ståen anslutningsledning ansluts till liggan samlingsledning med grenrör vinkel α 90. Fig iggan ledning ansluts till ståen ledning med grenrör, vinkel α 90. Fig iggan ledning ansluts till liggan ledning med grenrör med vinkel med α 45. Fig Riktningsförändring på liggan led ning utförs med språng, vinkel α 45. Fig Ståen ledning som övergår i liggan ledning kan utföras med språng, vinkel α 90, förutsatt att en renslucka monteras i omelbar närhet. Fig Anslutning av två liggan ledningar till ståen ledning kan utföras med anslutningsvinkel α 45. Dubbelgrenrör kan användas i fall t fastställs att överspolning inte kan äga rum. Fig 7. Fig 1 S Fig 5 * α 45 Fig 2 ** S Fig 6 * α 90 S α 45 ** Kan ersättas av gren 90 i svängt utföran * Kan ersättas av böj 90 i svängt utföran Fig 3 ** α 90 α 90 S Fig 7 α 45 S α 45 Fig 4 α 45 Figur UPONOR PP INOMHUSAVOPPSSYSTEM 19

19 ängdutvidgning Vid sammanfogning av Uponor PP måste hänsyn tas till längdutvidgningen. Expansionen styrs till systemets gummiringsfoga muffar, expansionsutrymmet är enl. tabell sid 18. För Uponor PP är n 0,06 mm/m C, se diagrammet till höger. Vid normal montering har n något större längdutvidgningskoefficienten hos PP-materialet mindre betylse tack vare materialets låga värmeledningsförmåga. ängdutvidgning i mm 20 Klamring av avloppssystemet Är till för att hålla, styra och unrlätta rörets rörelse vid längdutvidgningen. Den fasta klammerns uppgift är att fästa röret till konstruktionen så att rörets rörelse förhindras medan n lösa klammern skall styra röret unr rörelsen till muffen som skall ta upp rörelsen. Rör och rörlar skall klamras med fast klammer som placeras omelbart vid muffens rot eller omkring n. Maximalt klamringsavstånd, se tabell. T ( C) Rörlängd m Figur Våtrum För installationer i våta utrymmen rekommenrar vi att Branschregler och Projekteringshandledning från Säker Vatteninstallation beaktas UPONOR PP INOMHUSAVOPPSSYSTEM

20 Dim Största klamringsavst. (m) iggan ledn. Ståen ledn. 0,5 m 1,0 m 0,7 m 1,5 m 1,0 m 2,0 m 1,5 m 2,6 m 1 1 Fast klammer Styran 2 (lös) klammer Maximalt klamringsavstånd Figur Symbolförklaring du 2 1 e di α di du e f = = = = = = = Böjens vinkel i grar Invändig diameter Utvändig diameter Rörbeteckning, rörytterdiameter Godstjocklek (minimum) Specialmått Bygglängd 2 Z = = = Totallängd Muffdjup, instickslängd Byggmått Z3 = = Byggmått Byggmått Generella dimensioner Dimension d u e 2 d e mm mm mm mm , , , ,4 58 UPONOR PP INOMHUSAVOPPSSYSTEM 21

21 Sortiment Uponor PP inomhusavloppssystem Rör Med en muff Dimension RSK Uponor Bygglängd mm nr nr mm kg/st bunt/större ,21 50/300* 32 vit ,21 50/300* 32 vit ,40 10/ ,62 10/ ,10 20/640* ,18 20/320* ,34 6/ ,66 6/ ,99 6/ ,17 20/240* ,32 25/200* ,61 4/ ,16 4/ ,76 4/ ,43 10/120* ,77 10/80* , , , ,15 50 *Förpackas i kartong Rör Utan muff Dimension RSK Uponor Bygglängd mm nr nr mm kg/st bunt ,61 10/ vit ,61 10/ ,97 6/ ,94 6/ ,73 4/ ,46 4/ , ,06 50 Böj 15 Med en muff Dimension RSK Uponor Z 2 mm nr nr mm mm kg/st kart/pall ,07 30/ ,11 25/ ,20 20/ UPONOR PP INOMHUSAVOPPSSYSTEM

22 Uponor PP inomhusavloppssystem Böj 30 Med en muff Dimension RSK Uponor Z 2 mm nr nr mm mm kg/st kart/pall ,07 25/ ,11 20/ ,22 20/240 Böj 45 Med en muff Dimension RSK Uponor Z 2 mm nr nr mm mm kg/st kart/pall ,08 20/ ,12 20/ ,25 18/216 Böj 88,5 Med en muff Dimension RSK Uponor Z 2 mm nr nr mm mm kg/st kart/pall ,11 20/ ,17 20/ ,32 10/120 Böj 88,5 Med en muff, svängt utföran Dimension RSK Uponor Z 2 mm nr nr mm mm kg/st kart/pall ,18 25/ ,38 15/120 Böj 15 Med två muffar Dimension RSK Uponor 2 Z 1 Z 2 mm nr nr mm mm mm kg/st kart/pall 2 Z ,03 80/ vit ,03 80/ ,06 30/ ,11 25/ ,20 20/240 UPONOR PP INOMHUSAVOPPSSYSTEM 23

23 2 Z1 Z1 Uponor PP inomhusavloppssystem Böj 30 Med två muffar Dimension RSK Uponor 2 Z 1 Z 2 mm nr nr mm mm mm kg/st kart/pall 2 Z vit ,03 80/ ,06 25/ ,12 20/ ,22 20/240 Böj 45 Med två muffar Dimension RSK Uponor 2 Z 1 Z 2 mm nr nr mm mm mm kg/st kart/pall 2 Z ,03 75/ vit ,03 75/ ,06 20/ ,13 20/ ,25 18/216 Böj 88,5 Med två muffar Dimension RSK Uponor 2 Z 1 Z 2 mm nr nr mm mm mm kg/st kart/pall Z ,04 50/ vit ,04 50/ Böj 88,5 Med två muffar, svängt utföran 2 Dimension RSK Uponor 2 Z 1 Z 2 mm nr nr mm mm mm kg/st kart/pall ,09 20/ ,20 25/ ,40 15/120 Grenrör 45 Med två muffar Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall / ,12 10/480 75/ ,18 15/360 75/ ,18 20/ / ,28 15/ / ,34 15/ / ,50 10/80 24 UPONOR PP INOMHUSAVOPPSSYSTEM

24 Uponor PP inomhusavloppssystem Grenrör 88,5 Med två muffar 2 Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall / ,09 15/720 75/ ,17 15/360 75/ ,21 10/ / ,24 15/ / ,32 15/ / ,42 15/120 Grenrör 88,5 Med två muffar, svängt utföran Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall / ,23 10/ / ,35 15/ / ,48 10/80 3 Grenrör 45 Med tre muffar Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall / ,04 35/ /32 vit ,04 35/ / ,12 10/480 75/ ,18 15/360 75/ ,24 20/ / ,30 15/ / ,38 15/ / ,50 10/80 Grenrör 88,5 Med tre muffar Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall / ,04 40/ /32 vit ,04 40/ / ,10 15/720 75/ ,15 15/ / ,28 15/180 UPONOR PP INOMHUSAVOPPSSYSTEM 25

25 Uponor PP inomhusavloppssystem Grenrör 88,5 Med tre muffar, svängt utföran 2 Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall 75/ ,24 10/ / ,38 15/ / ,45 10/ Dubbelgrenrör 88,5 Med fyra muffar, svängt utföran Dimension RSK Uponor 3 Z 2 1/2 mm nr nr mm mm mm kg/st kart/pall 110/110/ ,55 5/40 3 WC-grenrör Med WC-anslutning på avsticket Dimension RSK Uponor H 1/2 mm nr nr mm mm kg/st kart/pall 110/110/88, ,75 10/80 Förminskningsrör Excentriska 1 f 2 2 Dimension RSK Uponor 2 f 1/2 mm nr nr mm mm mm kg/st kart/pall 50/ ,02 50/ / ,05 25/ / ,06 15/ / ,15 15/ / ,16 15/360 Skjutmuff (reparationsmuff) Dimension RSK Uponor 1 1/2 mm nr nr mm kg/st kart/pall ,02 80/ vit ,02 80/ ,03 30/ ,07 25/ ,18 25/ UPONOR PP INOMHUSAVOPPSSYSTEM

26 Uponor PP inomhusavloppssystem Dubbelmuff Dimension RSK Uponor 1 mm nr nr mm kg/st kart/pall ,02 80/ vit ,02 80/ ,03 30/ ,08 25/ ,18 25/300 Skarvrör Dimension RSK Uponor 1 mm nr nr mm mm kg/st kart/pall ,20 15/ ,35 10/120 1 Kort förminskning Monteras i muffen 2 2 A 1 Dimension RSK Uponor 1 2 A mm nr nr mm mm mm kg/st kart/pall 110/ , / , Kort förminskning Monteras invändigt i röret Dimension RSK Uponor 1 2 A mm nr nr mm mm mm kg/st kart/pall A 1 75/ ,07 34/ / , / ,12 15 Ersättningsmuff Monteras invändigt i röret Dimension RSK Uponor 1 mm nr nr mm mm kg/st kart/pall ,04 40/ ,08 30/ ,17 20 Övergångsmuff PVC/M Med monterad universalring resp. O-ring för MA du 2 Dimension RSK Uponor 2 1 du mm nr nr mm mm mm kg/st kart/pall ,09 35/ ,15 15/360 1 UPONOR PP INOMHUSAVOPPSSYSTEM 27

27 Z1 Uponor PP inomhusavloppssystem Krympmuff Inkl O-ring i dim 75 och 110 mm Dimension RSK Uponor 1 Z 1 / Z 2 di 1/2 mm nr nr mm mm mm kg/st kart/pall 1 di Z1 75/ / ,15 32/ / / ,20 18/432 Rensrör Med två muffar, skruvlock H Dimension RSK Uponor H mm nr nr mm mm kg/st kart/pall ,22 15/ ,42 10/120 Rensrör Med en muff, skruvlock Dimension RSK Uponor 2 H mm nr nr mm mm mm kg/st kart/pall H ,20 15/ ,40 10/120 Renslock Med stos Dimension RSK Uponor 1 mm nr nr mm kg/st kart/pall ,15 20/ ,22 15/360 1 WC-böj 90 ågbyggan böj Dimension RSK Uponor 1 2 Z 1 Z 2 mm nr nr mm mm mm mm kg/st kart/pall ,28 15/180 1 WC-anslutning rak Kapbar. evereras med gummimanschett. du Dimension RSK Uponor 1 du A mm nr nr mm mm mm kg/st kart/pall ,16 25/300 1 A 28 UPONOR PP INOMHUSAVOPPSSYSTEM

28 A Uponor PP inomhusavloppssystem WC-anslutning, excentrisk Kapbar. evereras med gummimanschett. du Dimension RSK Uponor 1 du A f mm nr nr mm mm mm mm kg/st kart/pall ,30 15/180 1 A f WC-anslutning Klosettböj, lång evereras med gummimanschett. du Dimension RSK Uponor du A mm nr nr mm mm mm kg/st kart/pall ,45 10/120 Spilltratt För tvättmaskin Dimension RSK Uponor 1 mm nr nr mm mm kg/st kart/pall 32 vit ,05 lösa 1 Vattenlåsanslutning Dimension RSK Uponor 2 1 mm nr nr mm mm mm kg/st kart/pall 50 rak ,09 20/ vinkel ,10 20/ Proppar För muff Dimension RSK Uponor 1 mm nr nr mm kg/st kart/pall 1 32* ,01 200/ * vit ,01 200/ * ,03 70/ ,06 30/ ,11 10/480 *Dim 32 och 50 förpackas i plastpåsar om 20 st UPONOR PP INOMHUSAVOPPSSYSTEM 29

29 Uponor PP inomhusavloppssystem Proppar För rörända 1 Dimension RSK Uponor 1 mm nr nr mm kg/st kart ,25 80/ ,48 34/ ,83 10/480 Rörklammer Snäppklammer dim 50, 75 och 110 evereras i plastpåsar H 1 H2 B Dimension RSK Uponor H 1 H 2 B mm nr nr mm mm mm kg/st påse/kart ,01 20/ vit ,01 20/ ,02 10/ ,03 10/ ,05 5/100 Tätningsring Gummikvalitet enligt SS-EN Tätningsring för dim 75 mm PVC HT, se sidan 32. Dimension RSK Uponor Antal per mm nr nr påse/kart lösa lösa lösa lösa Tätningsring Oljebeständig gummikvalitet enligt SS-EN Dimension RSK Uponor Antal per mm nr nr kart lösa lösa Mengering äppring Dimension RSK Uponor Antal per mm nr nr kart Mengering O-ring Dimension RSK Uponor Antal per mm nr nr kart UPONOR PP INOMHUSAVOPPSSYSTEM

30 l Uponor PP inomhusavloppssystem Gumminipplar Till dim 50 mm muff och vattenlåsanslutning 2 Dimension RSK Uponor 1 mm nr nr mm mm kg/st kart 50/ ,04 100/ / ,03 100/ Uponor smörjmel Förpackning RSK Uponor Vikt g Antal nr nr per förp kart/pall Tub* Tub* Burk * Tub med påstrykare Uponor PVC inomhusavloppssystem Rör utan muff Tillverkad av PVC, grå färg Dimension RSK Uponor Bygglängd Antal per mm nr nr mm bunt Förminskningsrör Excentriska 2 Dimension RSK Uponor 2 f 1/2 mm nr nr mm mm mm kart/pall 110/ ,26 15/360 1 f 2 Renstratt till takavvattning Dimension RSK Uponor Antal per mm nr nr kart/pall /216 UPONOR PP INOMHUSAVOPPSSYSTEM 31

31 Uponor AB Uponor Infrastruktur Industrivägen 11 SE Fristad T F W E infrastruktur.se@uponor.com
