1 Februari 2013 Inomhusavloppssystem I BYGGNAD Vi har produkter anpassade till Branschregler Säker Vatteninstallation. Solutions for Essentials

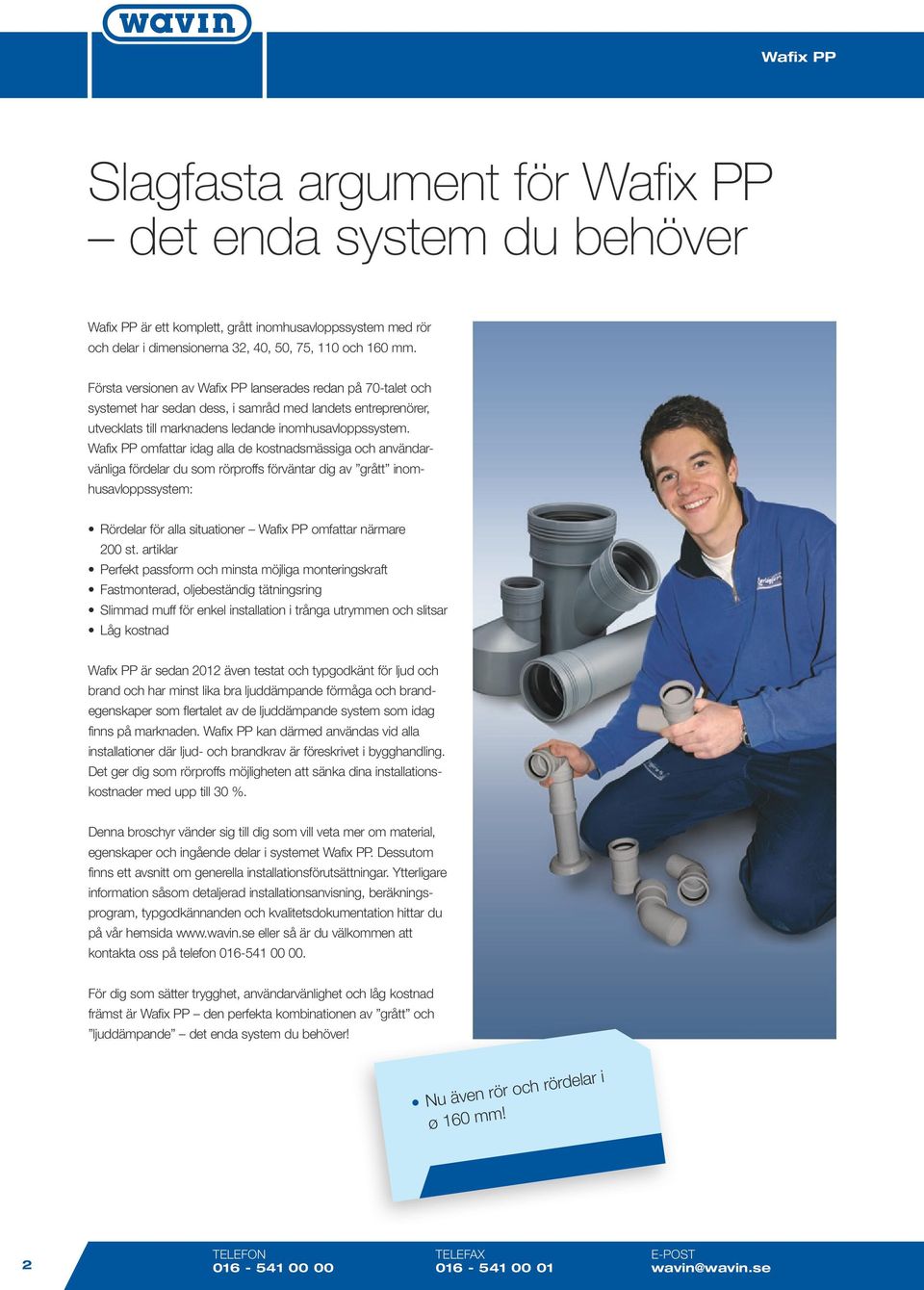

2 Slagfasta argument för det enda system du behöver är ett komplett, grått inomhusavloppssystem med rör och delar i dimensionerna 32, 40, 50, 75, 110 och 160 mm. Första versionen av lanserades redan på 70-talet och systemet har sedan dess, i samråd med landets entreprenörer, utvecklats till marknadens ledande inomhusavloppssystem. omfattar idag alla de kostnadsmässiga och användarvänliga fördelar du som rörproffs förväntar dig av grått inomhusavloppssystem: Rördelar för alla situationer omfattar närmare 200 st. artiklar Perfekt passform och minsta möjliga monteringskraft Fastmonterad, oljebeständig tätningsring Slimmad muff för enkel installation i trånga utrymmen och slitsar Låg kostnad är sedan 2012 även testat och typgodkänt för ljud och brand och har minst lika bra ljuddämpande förmåga och brandegenskaper som flertalet av de ljuddämpande system som idag finns på marknaden. kan därmed användas vid alla installationer där ljud- och brandkrav är föreskrivet i bygghandling. Det ger dig som rörproffs möjligheten att sänka dina installationskostnader med upp till 30 %. Denna broschyr vänder sig till dig som vill veta mer om material, egenskaper och ingående delar i systemet. Dessutom finns ett avsnitt om generella installationsförutsättningar. Ytterligare information såsom detaljerad installationsanvisning, beräkningsprogram, typgodkännanden och kvalitetsdokumentation hittar du på vår hemsida eller så är du välkommen att kontakta oss på telefon För dig som sätter trygghet, användarvänlighet och låg kostnad främst är den perfekta kombinationen av grått och ljuddämpande det enda system du behöver! Nu även rör och rördelar i ø 160 mm! 2 telefon telefax e-post wavin@wavin.se

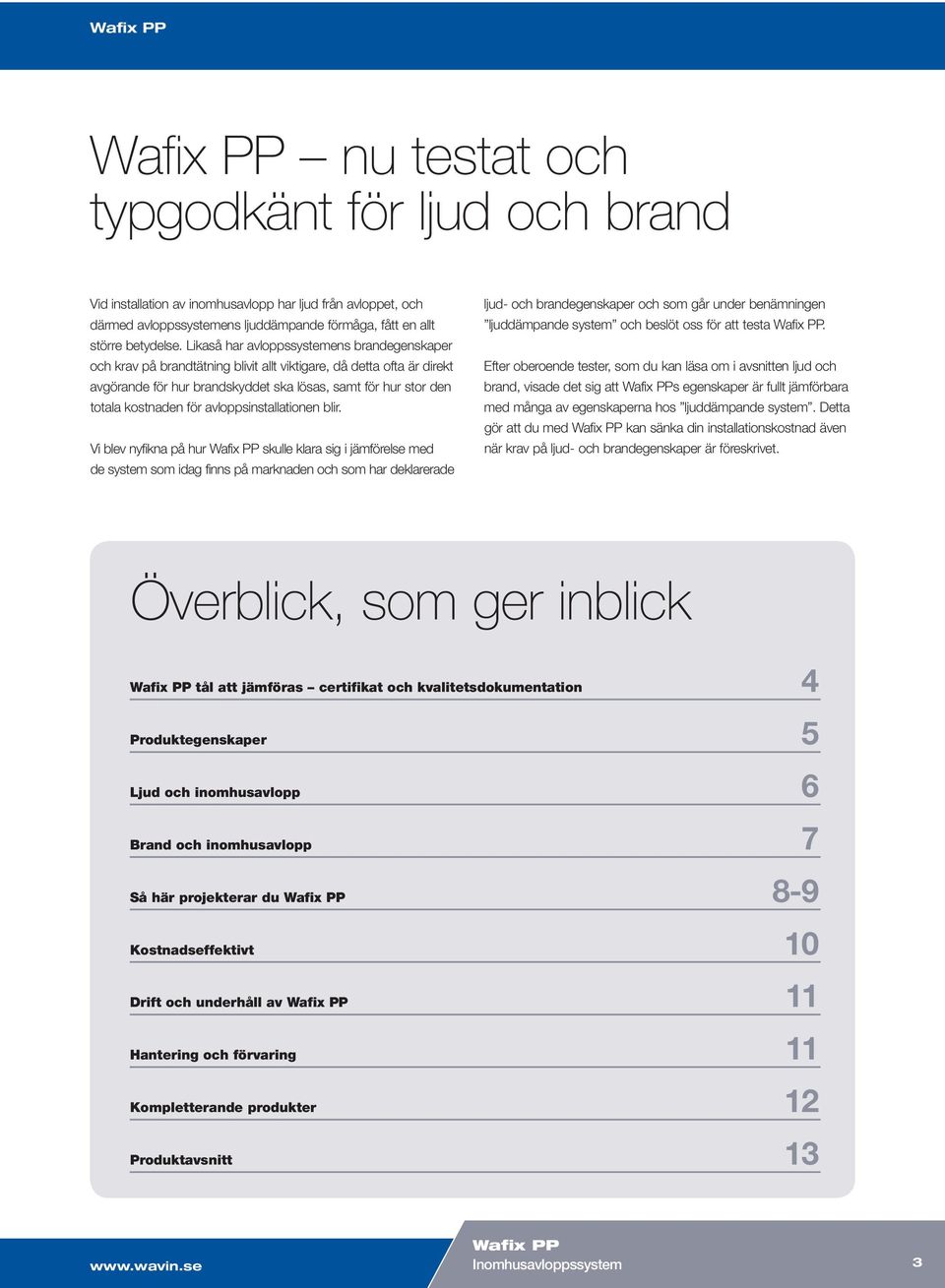

3 nu testat och typgodkänt för ljud och brand Vid installation av inomhusavlopp har ljud från avloppet, och därmed avloppssystemens ljuddämpande förmåga, fått en allt större betydelse. Likaså har avloppssystemens brandegenskaper och krav på brandtätning blivit allt viktigare, då detta ofta är direkt avgörande för hur brandskyddet ska lösas, samt för hur stor den totala kostnaden för avloppsinstallationen blir. Vi blev nyfikna på hur skulle klara sig i jämförelse med de system som idag finns på marknaden och som har deklarerade ljud- och brandegenskaper och som går under benämningen ljuddämpande system och beslöt oss för att testa. Efter oberoende tester, som du kan läsa om i avsnitten ljud och brand, visade det sig att s egenskaper är fullt jämförbara med många av egenskaperna hos ljuddämpande system. Detta gör att du med kan sänka din installationskostnad även när krav på ljud- och brandegenskaper är föreskrivet. Överblick, som ger inblick tål att jämföras certifikat och kvalitetsdokumentation 4 Produktegenskaper 5 Ljud och inomhusavlopp 6 Brand och inomhusavlopp 7 Så här projekterar du 8-9 Kostnadseffektivt 10 Drift och underhåll av 11 Hantering och förvaring 11 Kompletterande produkter 12 Produktavsnitt 13 Inomhusavloppssystem 3

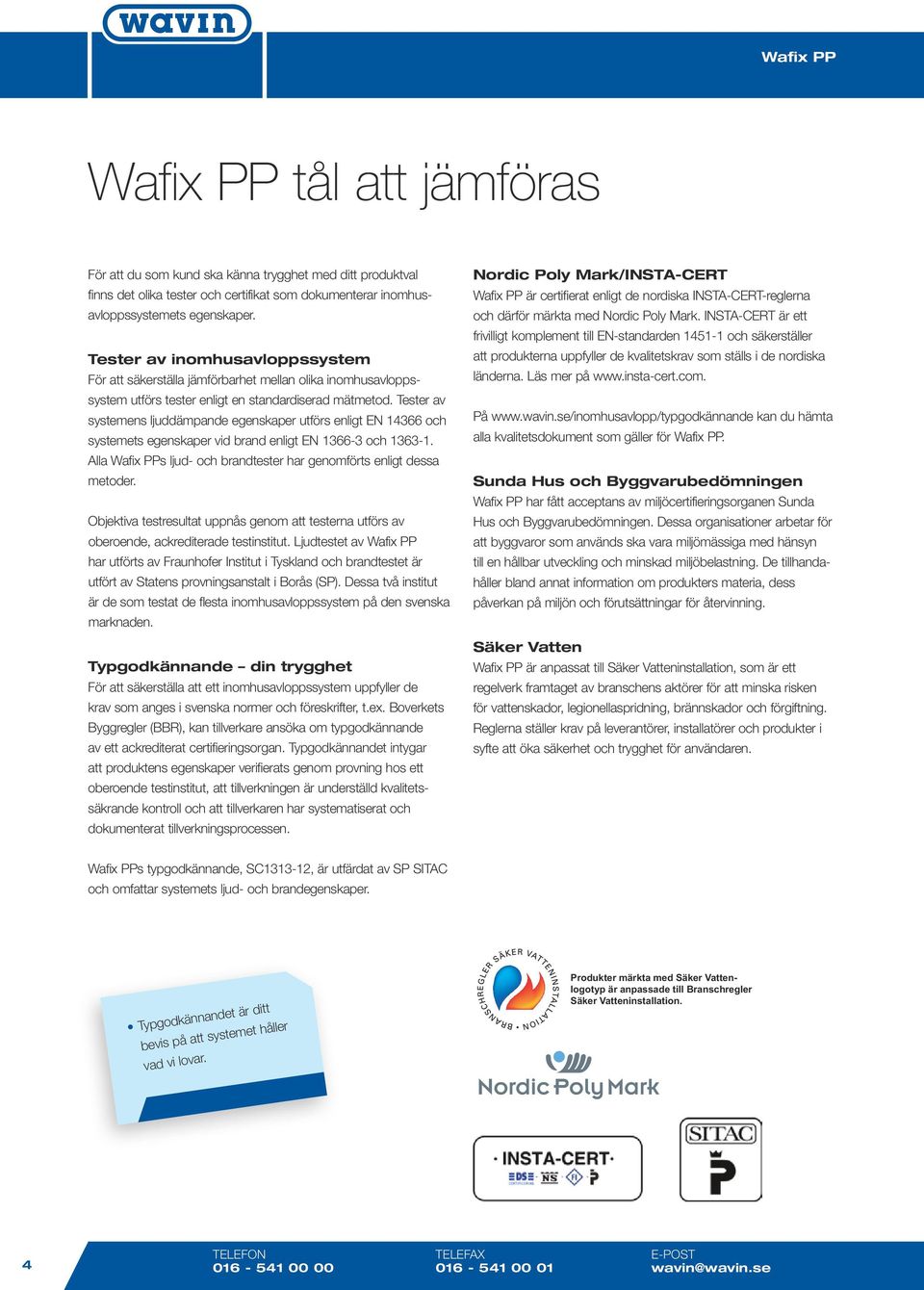

4 tål att jämföras För att du som kund ska känna trygghet med ditt produktval finns det olika tester och certifikat som dokumenterar inomhusavloppssystemets egenskaper. Tester av inomhusavloppssystem För att säkerställa jämförbarhet mellan olika inomhusavloppssystem utförs tester enligt en standardiserad mätmetod. Tester av systemens ljuddämpande egenskaper utförs enligt EN och systemets egenskaper vid brand enligt EN och Alla s ljud- och brandtester har genomförts enligt dessa metoder. Objektiva testresultat uppnås genom att testerna utförs av oberoende, ackrediterade testinstitut. Ljudtestet av har utförts av Fraunhofer Institut i Tyskland och brandtestet är utfört av Statens provningsanstalt i Borås (SP). Dessa två institut är de som testat de flesta inomhusavloppssystem på den svenska marknaden. Typgodkännande din trygghet För att säkerställa att ett inomhusavloppssystem uppfyller de krav som anges i svenska normer och föreskrifter, t.ex. Boverkets Byggregler (BBR), kan tillverkare ansöka om typgodkännande av ett ackrediterat certifieringsorgan. Typgodkännandet intygar att produktens egenskaper verifierats genom provning hos ett oberoende testinstitut, att tillverkningen är underställd kvalitetssäkrande kontroll och att tillverkaren har systematiserat och dokumenterat tillverkningsprocessen. s typgodkännande, SC , är utfärdat av SP SITAC och omfattar systemets ljud- och brandegenskaper. Typgodkännandet är ditt bevis på att systemet håller vad vi lovar. Nordic Poly Mark/INSTA-CERT är certifierat enligt de nordiska INSTA-CERT-reglerna och därför märkta med Nordic Poly Mark. INSTA-CERT är ett frivilligt komplement till EN-standarden och säkerställer att produkterna uppfyller de kvalitetskrav som ställs i de nordiska länderna. Läs mer på På /inomhusavlopp/typgodkännande kan du hämta alla kvalitetsdokument som gäller för. Sunda Hus och Byggvarubedömningen har fått acceptans av miljöcertifieringsorganen Sunda Hus och Byggvarubedömningen. Dessa organisationer arbetar för att byggvaror som används ska vara miljömässiga med hänsyn till en hållbar utveckling och minskad miljöbelastning. De tillhanda Unik Fix lock -tätningsring håller Fix lock -ringen bland är tillverkad annat av två information olika material som är om produkters materia, dess ihopgjutna. tätningsringen är tillverkad av tpe som är mycket på verkan på miljön och förutsättningar för återvinning. beständigt mot de flesta kemikalier, inklusive olja och bensin. Den andra delen av ringen är tillverkad av PP. Den låser fast Fix lock -ringen i muffen, så att tätningsringen inte kan rubbas ur sitt läge. Säker Vatten Fix lock -ringen tätar på hela tre punkter, så du kan vara Wafix säker på PP att fogarna är alltid anpassat är täta. Detta till ger stor Säker säkerhet Vatteninstallation, och som är ett trygghet om du gjuter in eller döljer röret i ett schakt. regelverk framtaget av branschens aktörer för att minska risken för vattenskador, legionellaspridning, brännskador och förgiftning. Reglerna ställer krav på leverantörer, installatörer och produkter i syfte att öka säkerhet och trygghet för användaren. är certifierat efter de Nordiska INSTA-CERT reglerna och därför märkta med Nordic Poly Mark. Wafix fysiska egenskaper Rörmaterial: Packningsmaterial: polypropylen (PP-B) INSTA-CERT Produkter märkta med Säker Vattenlogotyp säkrar att produkterna är anpassade upp- till Branschregler Detta frivilliga certifieringssystem fyller en normerna samt en rad tilläggskrav, vars ändamål Vikt/meter släta rör Säker Vatteninstallation. är att upprätthålla den hittills höga och kända nordiska Dimensioner kvalitetsnivån. ø32 mm ø40 mm ø50 mm ø75 mm ø110 mm Läs mer på 0,17 kg 0,22 kg 0,27 kg 0,52 kg 1,11 kg tpe Densitet: 901 kg/m 3 E-modul: linjär värmeutvidgningskoefficient: Värmeledningstal vid 20 C: Max tillåten temperatur, kortvarigt: Max tillåten temperatur, långvarigt: 1800 MPa 0,15 mm/mk 0,24 W/mK 100 C (< 30 l/min. i 2 min.) 60 C Kan användas till ph-värde: 2-12 Kemisk beständighet, rör: Kemisk beständighet, packningar: Färg: (ungefärligt värde) Typgodkännanden Vi hänvisar till ISO/TR (PP) Kontakta Wavin ø32 ø110 mm (RAL 7037) Wafix är godkänt för montering i byggnad. Kontakta Wavin på eller gå in på där du hittar typgodkännanden för Wafix. 4 telefon telefax e-post wavin@wavin.se 0406 Wafix_HT_PP_SE_Dec2009.indd 4 08/12/09 15:40:16 4 telefon telefax e-post wavin@wavin.se

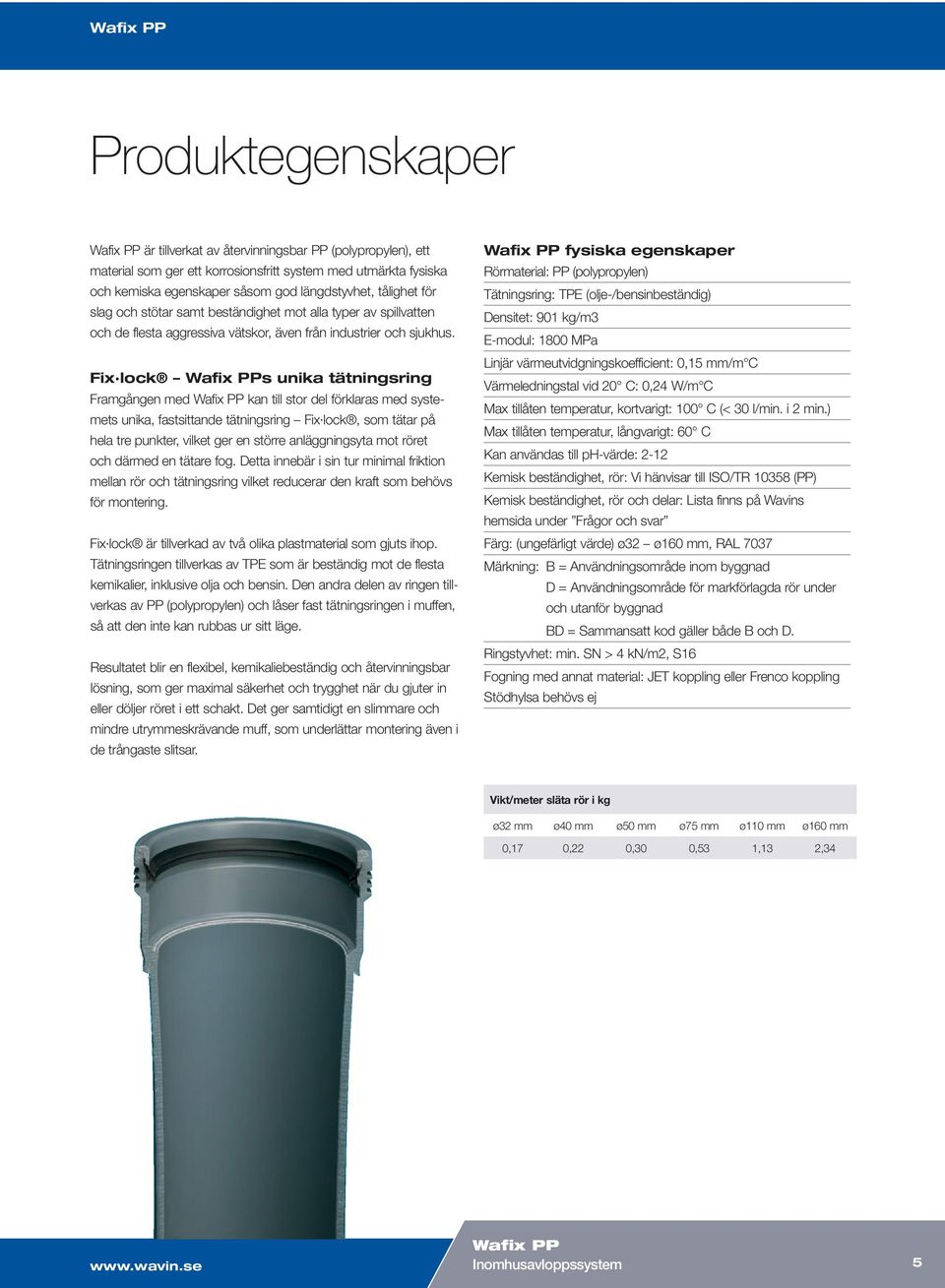

5 Produktegenskaper är tillverkat av återvinningsbar PP (polypropylen), ett material som ger ett korrosionsfritt system med utmärkta fysiska och kemiska egenskaper såsom god längdstyvhet, tålighet för slag och stötar samt beständighet mot alla typer av spillvatten och de flesta aggressiva vätskor, även från industrier och sjukhus. Fix lock s unika tätningsring Framgången med kan till stor del förklaras med systemets unika, fastsittande tätningsring Fix lock, som tätar på hela tre punkter, vilket ger en större anläggningsyta mot röret och därmed en tätare fog. Detta innebär i sin tur minimal friktion mellan rör och tätningsring vilket reducerar den kraft som behövs för montering. Unik Fix lock Fix lock är tillverkad -tätningsring av två olika plastmaterial som gjuts ihop. Fix lock Tätningsringen -ringen är tillverkas tillverkad av TPE av två som olika är material beständig som mot är de flesta ihopgjutna. kemikalier, tätningsringen inklusive olja och är bensin. tillverkad Den av andra tpe som delen är av mycket ringen tillverkas av mot PP (polypropylen) de flesta kemikalier, och låser inklusive fast tätningsringen olja och bensin. i muffen, beständigt Den så andra att den delen inte kan av ringen rubbas är ur tillverkad sitt läge. av PP. Den låser fast Fix lock -ringen i muffen, så att tätningsringen inte kan rubbas Resultatet ur sitt blir läge. en flexibel, kemikaliebeständig och återvinningsbar lösning, som ger maximal säkerhet och trygghet när du gjuter in Fix lock eller döljer -ringen röret tätar i ett på schakt. hela Det tre punkter, ger samtidigt så du en kan slimmare vara och säker mindre på att utrymmeskrävande fogarna alltid är muff, täta. som Detta underlättar ger stor säkerhet montering och även i trygghet de trångaste om du slitsar. gjuter in eller döljer röret i ett schakt. fysiska egenskaper Rörmaterial: PP (polypropylen) Tätningsring: TPE (olje-/bensinbeständig) Densitet: 901 kg/m3 E-modul: 1800 MPa Linjär värmeutvidgningskoefficient: 0,15 mm/m C Värmeledningstal vid 20 C: 0,24 W/m C Max tillåten temperatur, kortvarigt: 100 C (< 30 l/min. i 2 min.) Max tillåten temperatur, långvarigt: 60 C Kan användas till ph-värde: 2-12 Kemisk beständighet, rör: Vi hänvisar till ISO/TR (PP) Kemisk beständighet, rör och delar: Lista finns på Wavins hemsida under Frågor och svar Färg: (ungefärligt värde) ø32 ø160 mm, RAL 7037 Märkning: B = Användningsområde inom byggnad D = Användningsområde för markförlagda rör under och utanför byggnad BD = Sammansatt kod gäller både B och D. Ringstyvhet: min. SN > 4 kn/m2, S16 Fogning med annat material: JET koppling eller Frenco koppling Stödhylsa behövs ej Vikt/meter släta rör i kg ø32 mm ø40 mm ø50 mm ø75 mm ø110 mm ø160 mm 0,17 0,22 0,30 0,53 1,13 2,34 Wafix fysiska egenskaper Rörmaterial: Packningsmaterial: polypropylen (PP-B) tpe Densitet: 901 kg/m 3 E-modul: linjär värmeutvidgningskoefficient: Värmeledningstal vid 20 C: Max tillåten temperatur, kortvarigt: Max tillåten temperatur, långvarigt: 1800 MPa 0,15 mm/mk 0,24 W/mK 100 C (< 30 l/min. i 2 min.) 60 C Kan användas till ph-värde: 2-12 Kemisk beständighet, rör: Inomhusavloppssystem Kemisk beständighet, packningar: Vi hänvisar till ISO/TR (PP) Kontakta Wavin 5

6 Ljud och inomhusavlopp Ljud är mekaniska svängningar som kan definieras som en tryckvariation i luft, vatten eller byggnadsdelar. Det är i första hand det lågfrekventa ljudet som fortplantas genom byggnadsdelar som kan höras i angränsande rum. Vid oberoende tester, utförda av Fraunhofer Institut i Tyskland, uppmättes som lägst 11 db(a) för, vilket är jämförbart med flertalet ljuddämpande system på marknaden. Detta innebär att, i kombination med gängse byggmaterial och byggmetoder, kan reducera ljud betydligt under 30 db(a) = Ljudklass C, som är det vanligaste gränsvärdet i bostäder och kontor. Testrapport Fraunhofer (EN l/s) Hur uppstår ljud? När vatten och luft passerar varandra. När avloppsvattnet ändrar riktning vid grenrör och böjar eller passerar en reduktion. När vattnet faller genom den stående avloppsledningen och träffar t.ex. en böj. Rörbärare Bismat 1000 Mupro 11 db 19 db SiTech **) 10 db * Asto **) <10 db (6dB) * *) Ej testat med denna rörbärare **) SiTech och Asto är två ljuddämpande system från Wavin Hur kan man minska ljudet? Använd mjuka böjar och grenrör, t. ex. långböj 88,5 eller två st. 45 böjar istället för 88,5 böj vid riktningsändringar. Detta ger minskad turbulens och lugnare flöde i systemet, vilket reducerar ljudnivån markant. Genom att använda gummibeklädda rörbärare och använda så få rörbärare som möjligt, reduceras stomburet ljud som överförs till byggstommen. Antal och typ av rörbärare har stor betydelse för det slutliga resultatet. Maximalt avstånd mellan rörbärare regleras enligt AMA. Se även tabell sid 9. Lägg gärna ett mellanlägg av gummi mellan rörbärarfästet och bygg nadsstommen. Ett mellanlägg på rörbärarens skruvar gör att den inte nyper åt så hårt på röret vilket ger en mer dämpande effekt på det totala ljudet från systemet. Fyll tomrummet i slitsen med isolering. Andra åtgärder kan vara Att om möjligt minska vattenflödet och vattnets hastighet så mycket som möjligt. Att montera rörbärare på den tjockaste väggen, som är svårast att sätta i svängning. Att undvika att så långt möjligt etablera fasta förbindelser mellan rör och bjälklag. Att vid extrema ljudkrav linda t.ex. 2-3 lager nålfilt eller fiberduk om röret, alternativt isolera med mineralull eller likvärdigt. För att klara ljudkraven är det viktigt att installationsanvisningarna för följs. Se drift och skötsel Hur sprider ljudet sig? Genom luften som luftburet ljud och genom byggnadsdelar som stomburet ljud. Exempel på förläggning med hänsyn till ljud 6 telefon telefax e-post wavin@wavin.se

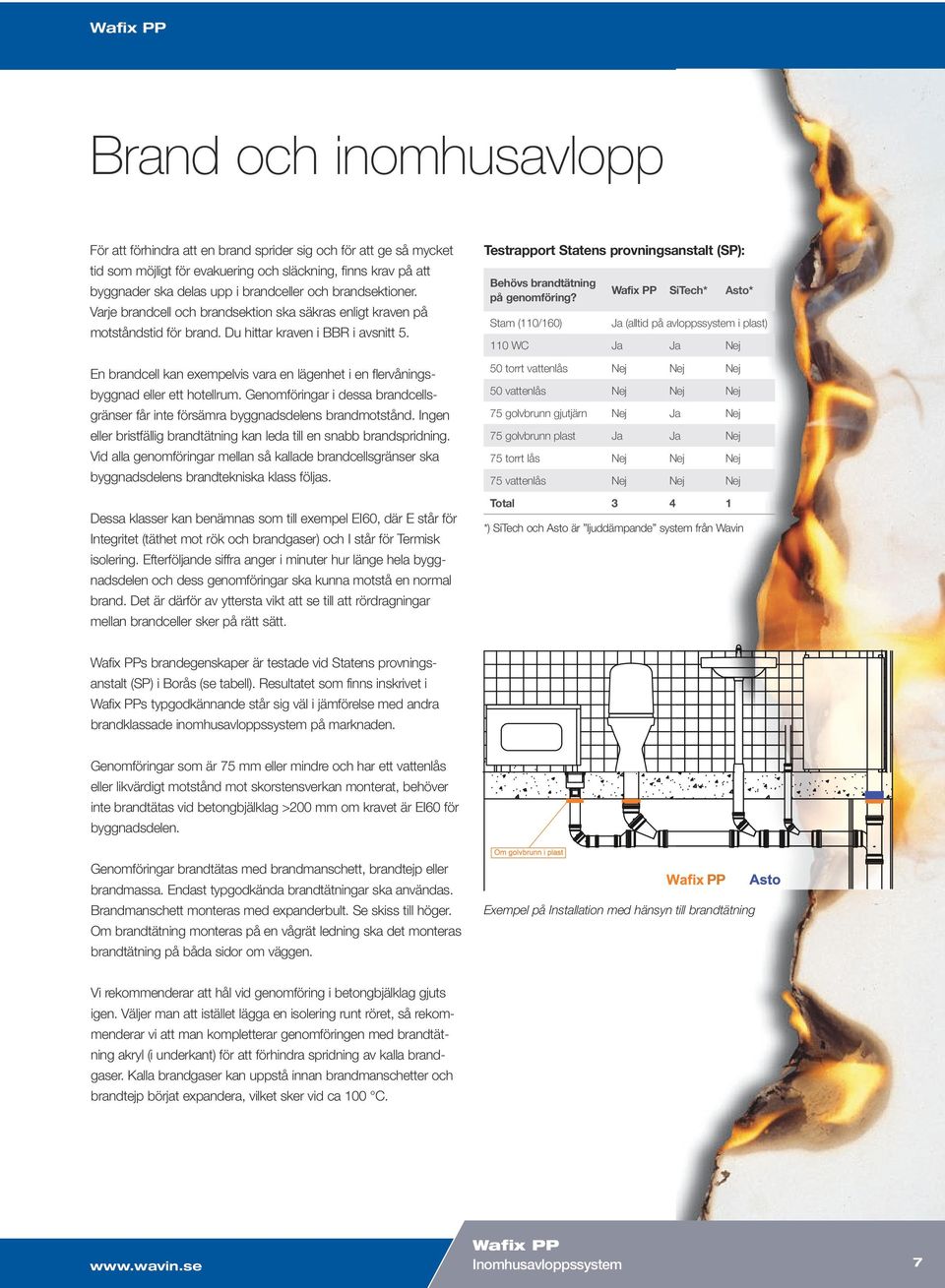

7 Brand och inomhusavlopp För att förhindra att en brand sprider sig och för att ge så mycket tid som möjligt för evakuering och släckning, finns krav på att byggnader ska delas upp i brandceller och brandsektioner. Varje brandcell och brandsektion ska säkras enligt kraven på motstånds tid för brand. Du hittar kraven i BBR i avsnitt 5. En brandcell kan exempelvis vara en lägenhet i en flervåningsbygg nad eller ett hotellrum. Genomföringar i dessa brandcellsgränser får inte försämra byggnadsdelens brandmotstånd. Ingen eller bristfällig brandtätning kan leda till en snabb brandspridning. Vid alla genomföringar mellan så kallade brandcellsgränser ska byggnadsdelens brandtekniska klass följas. Dessa klasser kan benämnas som till exempel EI60, där E står för Integritet (täthet mot rök och brandgaser) och I står för Termisk isolering. Efterföljande siffra anger i minuter hur länge hela byggnadsdelen och dess genomföringar ska kunna motstå en normal brand. Det är därför av yttersta vikt att se till att rördragningar mellan brandceller sker på rätt sätt. Testrapport Statens provningsanstalt (SP): Behövs brandtätning på genomföring? Stam (110/160) SiTech* Asto* Ja (alltid på avloppssystem i plast) 110 WC Ja Ja Nej 50 torrt vattenlås Nej Nej Nej 50 vattenlås Nej Nej Nej 75 golvbrunn gjutjärn Nej Ja Nej 75 golvbrunn plast Ja Ja Nej 75 torrt lås Nej Nej Nej 75 vattenlås Nej Nej Nej Total *) SiTech och Asto är ljuddämpande system från Wavin s brandegenskaper är testade vid Statens provningsanstalt (SP) i Borås (se tabell). Resultatet som finns inskrivet i s typgodkännande står sig väl i jämförelse med andra brandklassade inomhusavloppssystem på marknaden. Genomföringar som är 75 mm eller mindre och har ett vattenlås eller likvärdigt motstånd mot skorstensverkan monterat, behöver inte brandtätas vid betong bjälklag >200 mm om kravet är EI60 för byggnadsdelen. Genomföringar brandtätas med brandmanschett, brandtejp eller brandmassa. Endast typgodkända brandtätningar ska användas. Brandmanschett monteras med expanderbult. Se skiss till höger. Om brandtätning monteras på en vågrät ledning ska det monteras brandtätning på båda sidor om väggen. PP Exempel på Installation med hänsyn till brandtätning Vi rekommenderar att hål vid genomföring i betongbjälklag gjuts igen. Väljer man att istället lägga en isolering runt röret, så rekommenderar vi att man kompletterar genomföringen med brandtätning akryl (i underkant) för att förhindra spridning av kalla brandgaser. Kalla brandgaser kan uppstå innan brandmanschetter och brandtejp börjat expandera, vilket sker vid ca 100 C. Inomhusavloppssystem 7

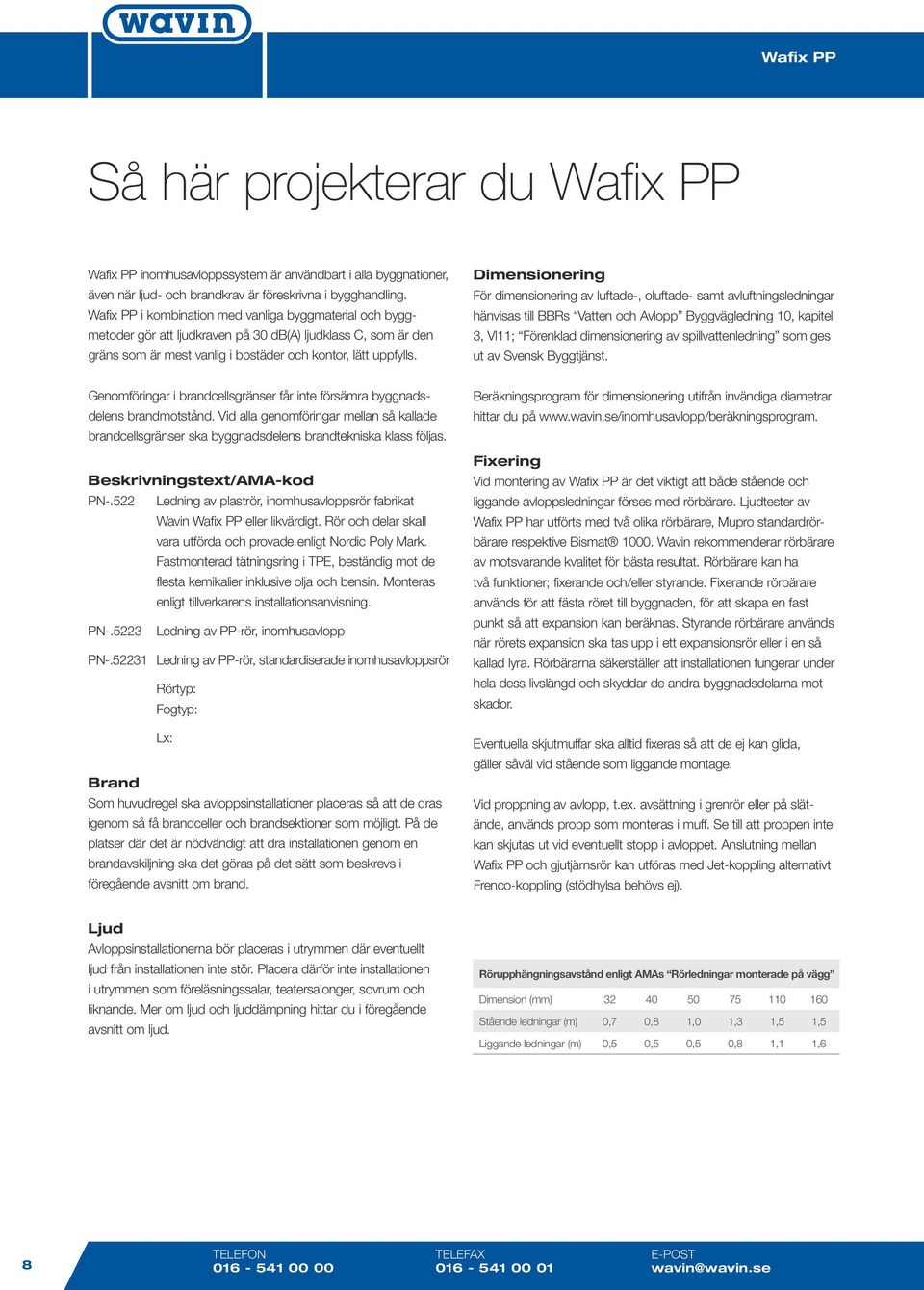

8 Så här projekterar du inomhusavloppssystem är användbart i alla byggnationer, även när ljud- och brandkrav är föreskrivna i bygghandling. i kombination med vanliga byggmaterial och byggmetoder gör att ljudkraven på 30 db(a) ljudklass C, som är den gräns som är mest vanlig i bostäder och kontor, lätt uppfylls. Dimensionering För dimensionering av luftade-, oluftade- samt avluftningsledningar hänvisas till BBRs Vatten och Avlopp Byggvägledning 10, kapitel 3, Vl11; Förenklad dimensionering av spillvattenledning som ges ut av Svensk Byggtjänst. Genomföringar i brandcellsgränser får inte försämra byggnadsdelens brandmotstånd. Vid alla genomföringar mellan så kallade brandcellsgränser ska byggnadsdelens brandtekniska klass följas. Beskrivningstext/AMA-kod PN-.522 Ledning av plaströr, inomhusavloppsrör fabrikat Wavin eller likvärdigt. skall vara utförda och provade enligt Nordic Poly Mark. Fastmonterad tätningsring i TPE, beständig mot de flesta kemikalier inklusive olja och bensin. Monteras enligt tillverkarens installationsanvisning. PN Ledning av PP-rör, inomhusavlopp PN Ledning av PP-rör, standardiserade inomhusavloppsrör Rörtyp: Fogtyp: Lx: Brand Som huvudregel ska avloppsinstallationer placeras så att de dras igenom så få brandceller och brandsektioner som möjligt. På de platser där det är nödvändigt att dra installationen genom en brandavskiljning ska det göras på det sätt som beskrevs i föregående avsnitt om brand. Beräkningsprogram för dimensionering utifrån invändiga diametrar hittar du på /inomhusavlopp/beräkningsprogram. Fixering Vid montering av är det viktigt att både stående och liggande avloppsledningar förses med rörbärare. Ljudtester av har utförts med två olika rörbärare, Mupro standardrörbärare respektive Bismat Wavin rekommenderar rörbärare av motsvarande kvalitet för bästa resultat. Rörbärare kan ha två funktioner; fixerande och/eller styrande. Fixerande rörbärare används för att fästa röret till byggnaden, för att skapa en fast punkt så att expansion kan beräknas. Styrande rörbärare används när rörets expansion ska tas upp i ett expansionsrör eller i en så kallad lyra. Rörbärarna säkerställer att installationen fungerar under hela dess livslängd och skyddar de andra byggnadsdelarna mot skador. Eventuella skjutmuffar ska alltid fixeras så att de ej kan glida, gäller såväl vid stående som liggande montage. Vid proppning av avlopp, t.ex. avsättning i grenrör eller på slätände, används propp som monteras i muff. Se till att proppen inte kan skjutas ut vid eventuellt stopp i avloppet. Anslutning mellan och gjutjärnsrör kan utföras med Jet-koppling alternativt Frenco-koppling (stödhylsa behövs ej). Ljud Avloppsinstallationerna bör placeras i utrymmen där eventuellt ljud från installationen inte stör. Placera därför inte installationen i utrymmen som föreläsningssalar, teatersalonger, sovrum och liknande. Mer om ljud och ljuddämpning hittar du i föregående avsnitt om ljud. Rörupphängningsavstånd enligt AMAs Rörledningar monterade på vägg Dimension (mm) Stående ledningar (m) 0,7 0,8 1,0 1,3 1,5 1,5 Liggande ledningar (m) 0,5 0,5 0,5 0,8 1,1 1,6 8 telefon telefax e-post wavin@wavin.se

9 Expansion Rörledningar i avloppsinstallationer ska förläggas så att det finns tillräckligt expansionsutrymme som upptar den längdutvidgning som uppstår när det rinner varmt vatten genom rören. Detta kan lösas genom att använda expansionsrör eller så kallade lyror. Expansion beror på tre parametrar: Skillnaden mellan rörets längd, rörets max. och min. temperatur samt rörets förändringskoefficient. Vid normal installation i till exempel bostadshus eller likvärdigt, där temperaturdifferensen på rören oftast inte överstiger ca 20 grader och rörlängder normalt ej överstiger 3-4 meter, behövs ej hänsyn till expansion tas. Vid andra temperaturdifferenser eller rörlängder, använd formeln nedan för att räkna ut utvidgning. Montera därefter in erforderligt antal expansionsrör eller lyror. Kombinationen och antalet muffar, sidodragningar, böjar, delar, expansionsrör, lyror och rörbärare i erforderligt antal längs avloppssystemet, upptar då installationens rörelser. E Isolering Vid risk för stora temperaturskillnader mellan avloppsvattnet och omgivningstemperaturen bör inomhusavloppssystemet isoleras mot kondens. Till exempel om stamledning till avloppsledningar från takavvattning dras genom en uppvärmd lokal eller avluftningen från en installation dras genom ett ouppvärmt vindsutrymme. Montering av brandmanschett/brandtejp Vald brandtätning monteras alltid på undersidan av en vånings avskiljning aldrig på ovansidan. Brandtätning ska fästas vid våningsavskiljningen så att den inte faller ned vid brand. Om brandtätning monteras på en vågrät ledning ska det monteras brandtätning på båda sidor om väggen. Det är viktigt att använda godkända brandtätningar. Vi rekommenderar att hål vid genomföring i betongbjälklag gjuts igen. Väljer man att istället lägga en isolering runt röret, så rekommenderar vi att man kompletterar genomföringen med brandtätning akryl (i underkant) för att förhindra spridning av kalla brandgaser. Kalla brandgaser kan uppstå innan brandmanschetter och brandtejp börjat expandera, vilket sker vid ca 100 C. E Styrande rörbärare Fixerande rörbärare Expansionsrör Använder du brandtejp ska tejpens klisterlapp fästas på röret i direkt anslutning till genomföringen. Det är viktigt att brandtejpen når runt hela röret eller muffen, det får inte uppstå ett glapp. Om glapp uppstår, använd större storlek på brandtejp. E Installationsanvisning hittar du på /inomhusavlopp/ Installation, drift och skötsel. Expansionsformel L x (Delta T) x 0,15 L = Rörets raka längd utan sidodragning i meter Delta T = Temperaturdifferens, röret 0,15 = förändringskoefficient mm/m C Exempel Vid en temperaturdifferens på 20 C, en rak längd på 20 meter, ø 110 mm expanderar ca 6 cm. Vid en temperaturdifferens på 30 C, en rak längd på 20 meter, ø 110 mm expanderar ca 9 cm. Max. expansionsupptagning för expansionsrör Dimensioner (mm) mm 65 mm 55 mm Inomhusavloppssystem 9

10 Kostnadseffektivt s höga kvalitet och användbarhet ger snabbare, enklare och säkrare rörinstallation och därmed högre lönsamhet för dig som entreprenör. Detta är troligen den främsta anledningen till att idag är ett av de mest installerade inomhusavloppssystemen i plast. Med kan du spara tid och kostnader vid installationer med föreskrivna ljud- och brandkrav. I exemplet nedan visas en uppskattning av hur mycket du sänker din totala installationskostnad genom att använda. Vill du veta mer om hur kan öka lönsamheten i dina projekt, kontakta din återförsäljare eller oss på Wavin. Golvbrunn i plast SiTech Asto Gjutjärn Produktkostnad enl. mängdlista 3 72% 100% 141% 347% Antal brandstrypare 3 st 3 st 1 st 0 st Produktkostnad inkl. brandstrypare 1 78% 100% 119% 286% Total produkt- och installationskostnad 2 83% 100% 97% 235% Golvbrunn i gjutjärn SiTech Asto Gjutjärn Produktkostnad enl. mängdlista 3 72% 100% 141% 347% Antal brandstrypare 2 st 3 st 1 st 0 st Produktkostnad inkl. brandstrypare 1 71% 100% 119% 286% Total produkt- och installationskostnad 2 70% 100% 97% 235% 1 ) Antagen kostnad/brandstrypare = 60 kr/st 2 ) Installationskostnad beräknad som 15 min/brandstrypare á 400 kr/tim 3 ) Mängdlista på produkter i en normal avloppsgroda hängande i tak samt stam, lika skiss sidan 6 10 telefon telefax e-post wavin@wavin.se

11 Drift och underhåll av Rengöring av rör och delar rengörs med vanliga rengöringsmedel, vid ommålning rekommenderas målartvätt för bästa vidhäftningsförmåga. Målning av rör Grundmålning: Interiör häftgrund Målning: Deksoplast Bindning: 1 2 veckors härdning Transport, Handling and Storage Ovanstående produkter ingår i Flüggers sortiment, men även andra likvärdiga varumärken kan användas. Transport, Handling and Storage Wavin SiTech Low noise soil and Wavin SiTech Low noise soil and waste system Transport, Handling and Storage Transport, Handling and Storage Wavin SiTech Low noise soil and waste system Transport, Handling and Storage Transport, Hand Hantering och förvaring Hantering Försiktighet bör iakttas vid hantering av rör och rördelar, särskilt under vinterförhållanden då kallt väder minskar slaghållfastheten på plast samt att all plast krymper vid kalla temperaturer. Installera rören vid normal rumstemperatur med tanke på expansion. Vid lossning av rören, använd kran och lyftstropp av textil, eller truck med släta gafflar. Metallstroppar, krokar eller kedjor får inte komma i direktkontakt med rören. Förvaring/lagring Förvara alltid rörbuntar och lösa rör på en plan yta, fri från vassa kanter. Rörbuntar Rörbuntar kan lagras i höjd upp till 3 m utan extra sidostöd. Avlastning av rörbuntar 1 2 m eller 7 lager max. 2 m eller 7 lager max. 2 m Förvaring av lösa rör på marken 2 2 m Förvaring av lösa rör på marken 2 2 m eller 7 lager max. Förvaring av l Lösa rör Avlastning av rörbuntar 1 Lösa rör lastas och lossas för hand. Lösa rör med muff bör lagras med muff och spetsig ände växelvis placerade, så att rören inte vilar på muffarna. Stapla/förvara olika dimensioner var för sig, Avlastning av rörbuntar om detta inte är möjligt, placera den största diametern i botten av stapeln. Största stapel storlek: 7 lager eller 2 m hög. Lösa rör kräver sidostöd mm bredd på bärare Max. 1 m mellanrum Förvaring av TELEPHONE xxxxxx FAX 75 mm bredd på bärare xxxxxx xxxxxx Förvaring av lösa rör på bärare 3 TELEPHONE xxxxxx FAX xxxxxx xxxxxx Max. 1 m mellanrum Inomhusavloppssystem TELEPHONE FAX 75 mm bredd på bärare Förvaring av lösa rör på bärare 3 11

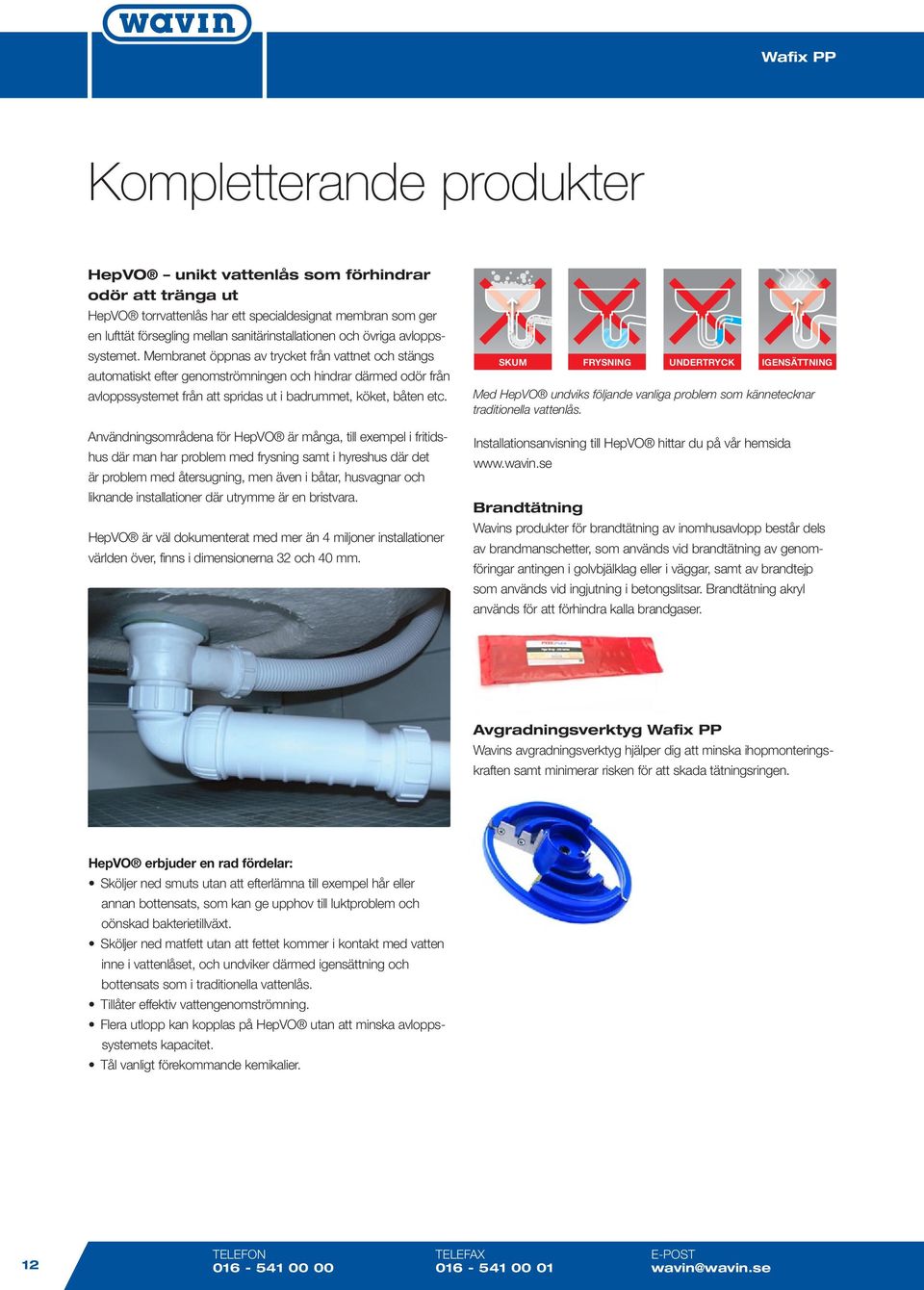

12 Ventilen öpp stängs igen normalt tryck Kompletterande produkter HepVO rakt torrt vattenlås HepVO unikt vattenlås som förhindrar odör att tränga ut HepVO torrvattenlås har ett specialdesignat membran som ger en lufttät försegling mellan sanitärinstallationen och övriga avloppssystemet. Membranet öppnas av trycket från vattnet och stängs automatiskt efter genomströmningen och hindrar därmed odör från avloppssystemet från att spridas ut i badrummet, köket, båten etc. HepVO är väl dokumenterat med mer än 4 miljoner installationer världen över, finns i dimensionerna 32 och 40 mm. SKUM FRYSNING UNDERTRYCK IGENSÄTTNING Med HepVO undviks följande vanliga problem som kännetecknar traditionella vattenlås. HepVO Användningsområdena för HepVO är många, till exempel i fritidshus där man har problem med frysning samt i hyreshus där det Installationsanvisning till HepVO hittar du på vår hemsida väldokumenterat med mer än är problem med återsugning, men även i båtar, husvagnar och liknande installationer där utrymme är en bristvara. 4 miljoner installationer världen över Brandtätning Wavins produkter för brandtätning av inomhusavlopp består dels av brandmanschetter, som används vid brandtätning av genomföringar antingen i golvbjälklag eller i väggar, samt av brandtejp som används vid ingjutning i betongslitsar. Brandtätning akryl används HepVO är för ett att unikt förhindra torrt kalla vattenlås, brandgaser. som hindrar lukt att tränga ut från husets avloppssystem. Det upprätthåller också tryckbalansen i vatten- och avloppsinstallationen. Fördelar HepVO ger e och systemd HepVO elim släppa ige genomströ avloppssys HepVO tillå Man kan k avloppssys HepVO fun kan föreko HepVO sk bottensats bakterietillv HepVO sk med vatten ning och b HepVO tål att rensa ig Installati hittar du HepVO Avloppssyste För att uppnå en lufttät försegling mellan sanitärinstallationen och 0406 Wafix_HT_PP_SE_Dec2009.indd 7 avloppssystemet består HepVO av ett specialdesignat invändigt Avgradningsverktyg membran. Wavins avgradningsverktyg hjälper dig att minska ihopmonteringskraften Ventilen samt öppnas minimerar under risken tryck för från att vatten skada som tätningsringen. spolas ned, och stängs igen till en lufttät försegling när vattnet har passerat med normalt tryck. 12 HepVO erbjuder en rad fördelar: Fördelar med HepVO Sköljer ned smuts utan att efterlämna till exempel hår eller HepVO ger en rad fördelar, både för installatörer, slutanvändare annan bottensats, som kan ge upphov till luktproblem och och systemdesigner. oönskad bakterietillväxt. Sköljer ned matfett utan att fettet kommer i kontakt med vatten HepVO eliminerar undertryck i avloppsystemet genom att inne i vattenlåset, och undviker därmed igensättning och släppa igenom luft. Membranet stängs automatiskt efter bottensats som i traditionella vattenlås. genomströmningen och hindrar därför vattenlukt från Tillåter effektiv vattengenomströmning. avloppssystemet från att komma ut i rummet. Flera utlopp kan kopplas på HepVO utan att minska avloppssystemets HepVO tillåter effektiv vattengenomströmning, oavsett volym. kapacitet. Man kan koppla flera utlopp på HepVO utan att förringa Tål vanligt förekommande kemikalier. avloppssystemets kapacitet. HepVO fungerar mycket ljudlöst och ger inga gurgelljud, som kan förekomma i ett obalanserat vattenlåssystem. HepVO sköljer ned smuts utan att efterlämna hår och annan SKUM FRYSNING UNDERTRYCK IGENSÄTTNING bottensats, som kan ge upphov till luktproblem och oönskad bakterietillväxt. HepVO sköljer ned matfett utan att fettet kommer i kontakt med vatten inne i vattenlåset, och undviker därmed igensättning och bottensats som i traditionella vattenlås. telefon telefax HepVO tål vanligt förekommande e-post kemikalier som används för att rensa igensatta avlopp. wavin@wavin.se

13 Symbolförklaring Di = Invändig diameter Du/Du1 = Utvändig diameter Dy/Dy1 = Rörbeteckning, utvändig diameter e = Godstjocklek (minimum) F/F1/F2/F3 = Specialmått L = Bygglängd (den effektiva längden varmed produkten bidrar till rörsystemets totala längd, mätt i centrumlinjens axialriktning) L1 = Totallängd L2 = Instickslängd/muffdjup L3 = Bygglängd r = Radie Z/Z1/Z2/Z3 = Bygglängd rördelar Innehållsförteckning produktavsnitt sid 13 Hep-VO rakt torrt vattenlås sid 31 Tack vare löpande produktutveckling förbehåller sig Wavin rätten till ändringar i design, material och specifikationer utan varsel. Visade produktteckningar är inte måttfasta. Alla ospecificerade mått är i mm. rör med muff rör med muff Wavin nr. Wavin nr. RSK nr. RSK nr. Dy Dy Di Di Du Du e e L L L1 L1 L2 L2 Förp.storlek Förp.storlek ,4 42 1, / ,4 42 1, / / ,4 42 1, /240 35/ ,4 42 1, / ,4 42 1, / ,4 28, , /960 10/ ,4 50 1, /600 20/ ,4 50 1, /240 25/ ,4 50 1, / ,4 50 1, / ,4 50 1, / ,4 36, , /720 10/ ,4 60 1, /480 15/ ,4 60 1, /150 20/ ,4 60 1, / ,4 60 1, / ,4 60 1, / ,4 46, ,3 1, /336 10/ ,4 88 2, /216 14/ ,4 88 2, /216 / ,4 88 2, / ,4 88 2, / ,2 70, ,4 2, /168 / , , /168 9/ , , /108 / , , / , , / , , / , , / , , / ,2 150, ,9 3, /50 / , , / , , / , , /28 Inomhusavloppssystem 13

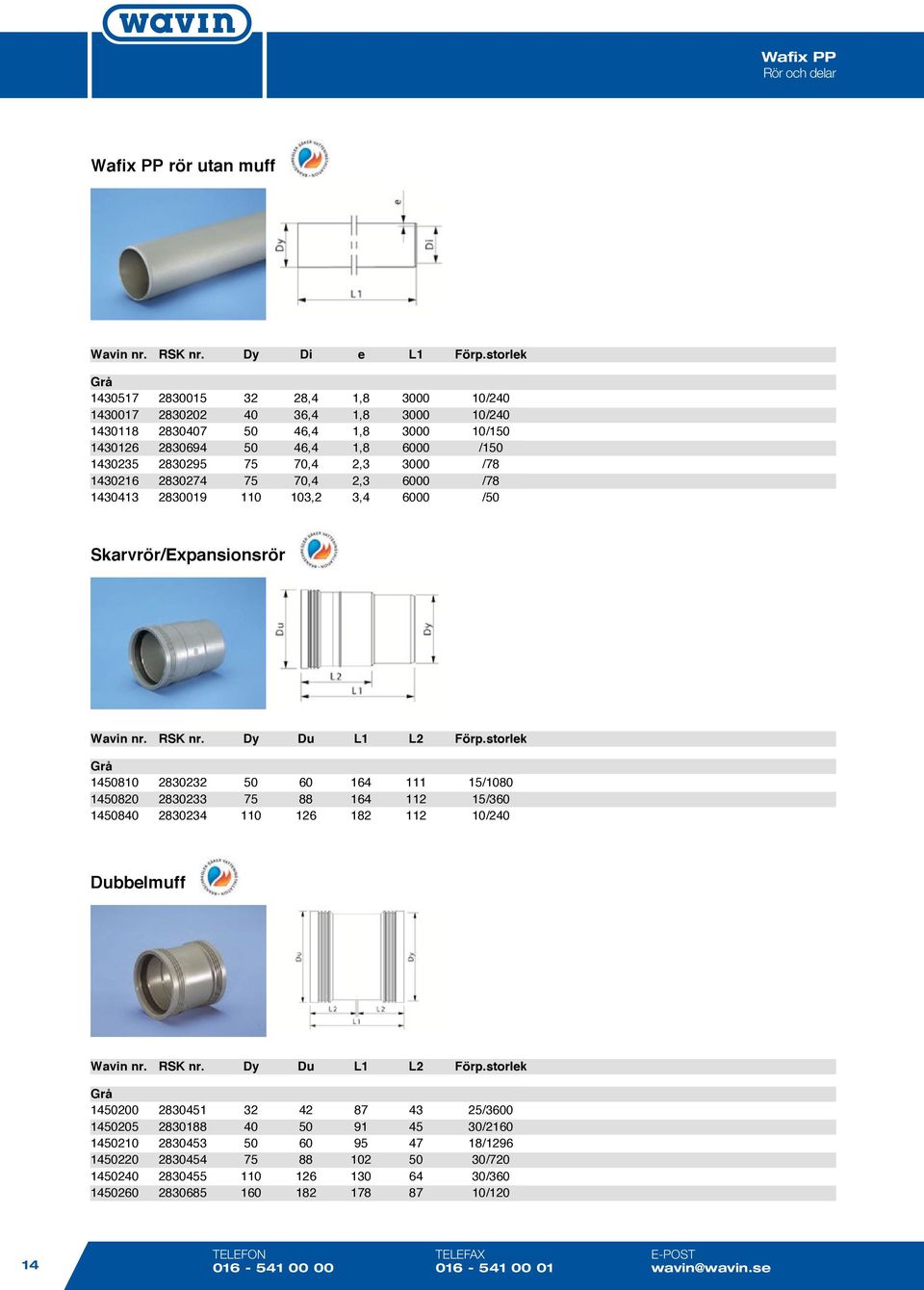

14 , , / , , / , , / , , / , , /28 rör utan muff rör utan muff rör utan muff Wavin nr. RSK nr. Dy Di e L1 Förp.storlek Wavin nr. RSK nr. Dy 32 28,4 Di 1,8 e 3000 L1 Förp.storlek 10/240 rör utan muff ,4 1, / ,4 1, /150 Wavin Wavin nr. nr. RSK RSK nr. nr. Dy 32 28,4 Dy Di 1,8 Di 3000 e L1 L1 Förp.storlek 10/ ,4 1, Förp.storlek / ,4 1, / ,4 2, / ,4 1, / ,4 2, / ,4 46,4 1, /240 / ,2 3, / ,4 70,4 2,3 1, /240 / ,4 70,4 2,3 1, /150 / ,2 46,4 3,4 1, /150 / ,4 2, / ,4 2, / ,2 3, /50 Skarvrör/Expansionsrör Skarvrör/Expansionsrör Skarvrör/Expansionsrör Wavin nr. RSK nr. Dy Du L1 L2 Förp.storlek Wavin nr. RSK nr. Dy 50 Du L1 111 L2 Förp.storlek 15/ / / /1080 Wavin nr. RSK nr. Dy Du L1 L2 Förp.storlek / /240 15/ / /240 Dubbelmuff Dubbelmuff Dubbelmuff 14 Wavin nr. RSK nr. Dy Du L1 L2 Förp.storlek Wavin nr. RSK nr. Dy 32 Du 42 L1 87 L2 43 Förp.storlek 25/ / / /3600 Wavin nr. RSK nr. Dy 75 Du L1 L2 50 Förp.storlek 30/ / / / / / / / / / / telefon telefax 30/ / /120 e-post wavin@wavin.se

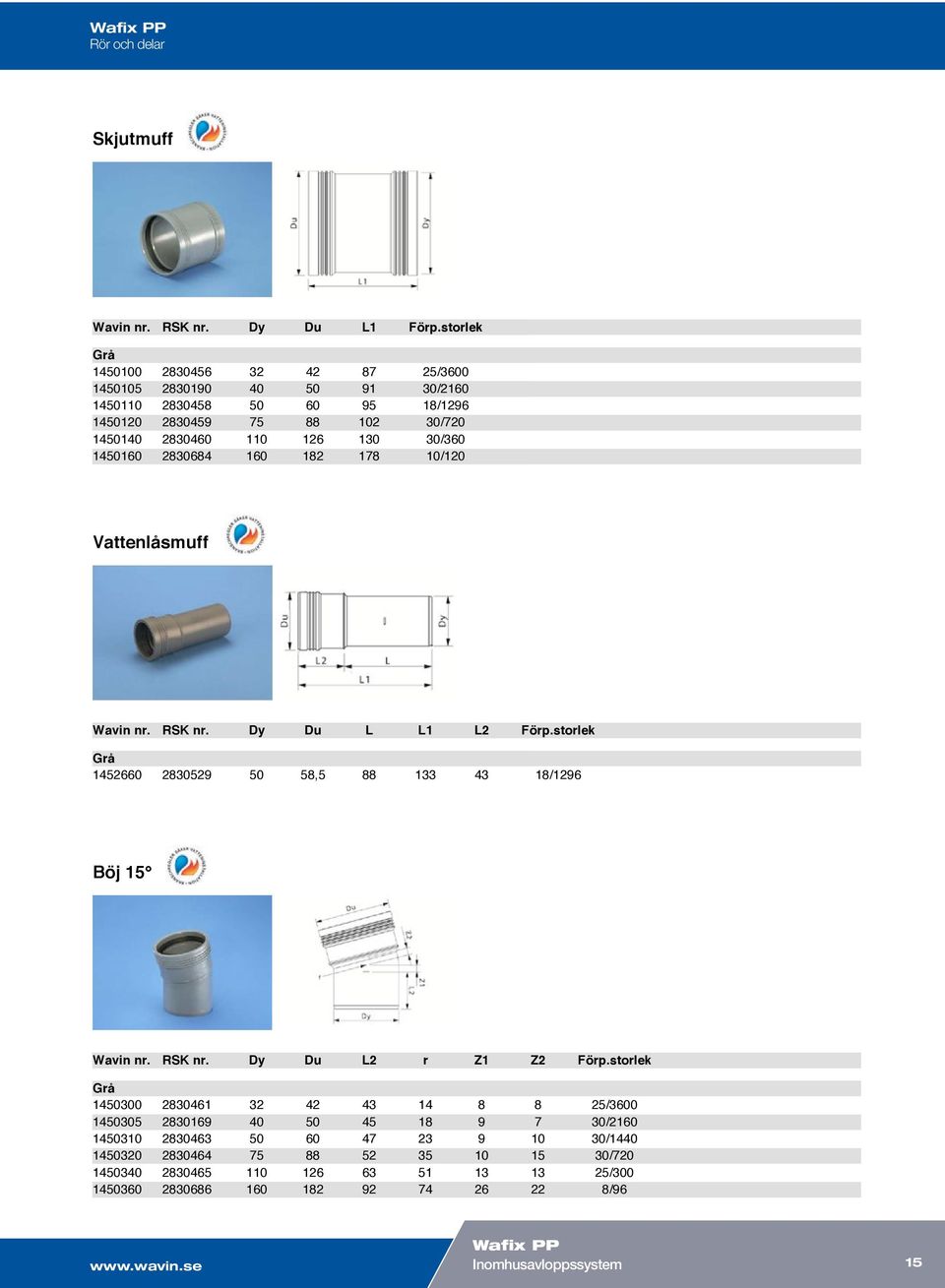

15 Skjutmuff Skjutmuff Skjutmuff Wavin nr. RSK nr. Dy Du L1 Förp.storlek Wavin nr. RSK nr. Dy Du L1 Förp.storlek Wavin nr. RSK nr. Dy Du L1 Förp.storlek / / / / / / / / / / / / / /720 10/ / / /120 Vattenlåsmuff Vattenlåsmuff Vattenlåsmuff Wavin nr. RSK nr. Dy Du L L1 L2 Förp.storlek Wavin nr. RSK nr. Dy Du L L1 L2 Förp.storlek Wavin nr. RSK nr. Dy Du L L1 L2 Förp.storlek , / ,5 58, / /1296 Böj 15 Böj 15 Böj 15 Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek / / / / / / / / / / / / / /720 8/ / / /96 Inomhusavloppssystem 15

16 Böj 30 Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek / / / / / /96 Böj 45 Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek / / / / / /96 Böj Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek /3600 telefon telefax e-post wavin@wavin.se

17 / /480 Wafix PP /180 Böj 88,5 Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek / / / / / /60 Långböj 88,5 Wavin nr. RSK nr. Dy Du L2 r Z1 Z2 Förp.storlek / /144 Plus böj 15 Wavin nr. RSK nr. Dy Du r Z1 Z2 Förp.storlek / / /288 Inomhusavloppssystem 17

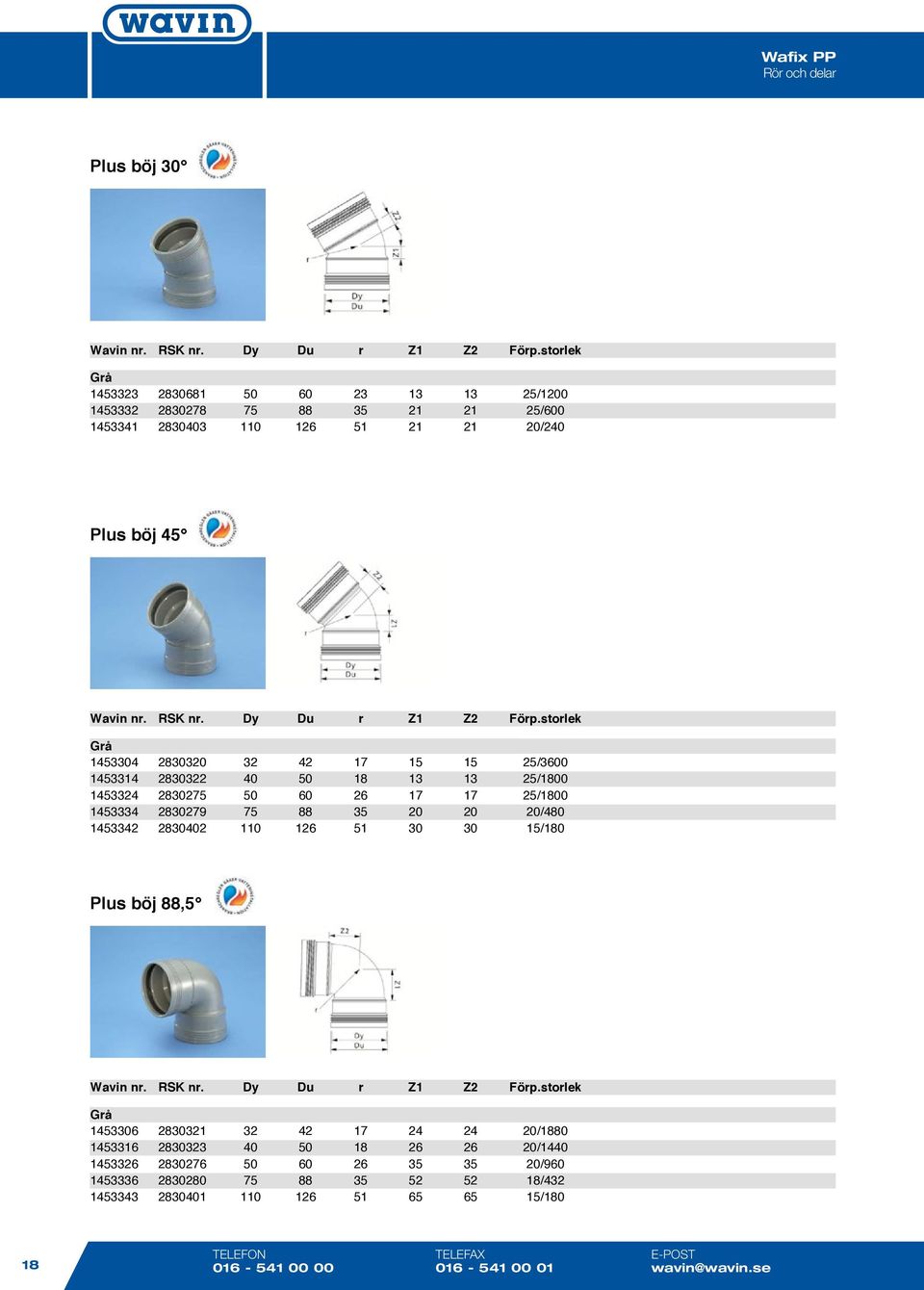

18 Wavin nr. RSK nr. Dy Du r Z1 Z2 Förp.storlek / / /288 Plus böj 30 Wavin nr. RSK nr. Dy Du r Z1 Z2 Förp.storlek / / /240 Plus böj 45 Wavin nr. RSK nr. Dy Du r Z1 Z2 Förp.storlek / / / / /180 Plus böj 88,5 Wavin nr. RSK nr. Dy Du r Z1 Z2 Förp.storlek / / / / / telefon telefax e-post wavin@wavin.se

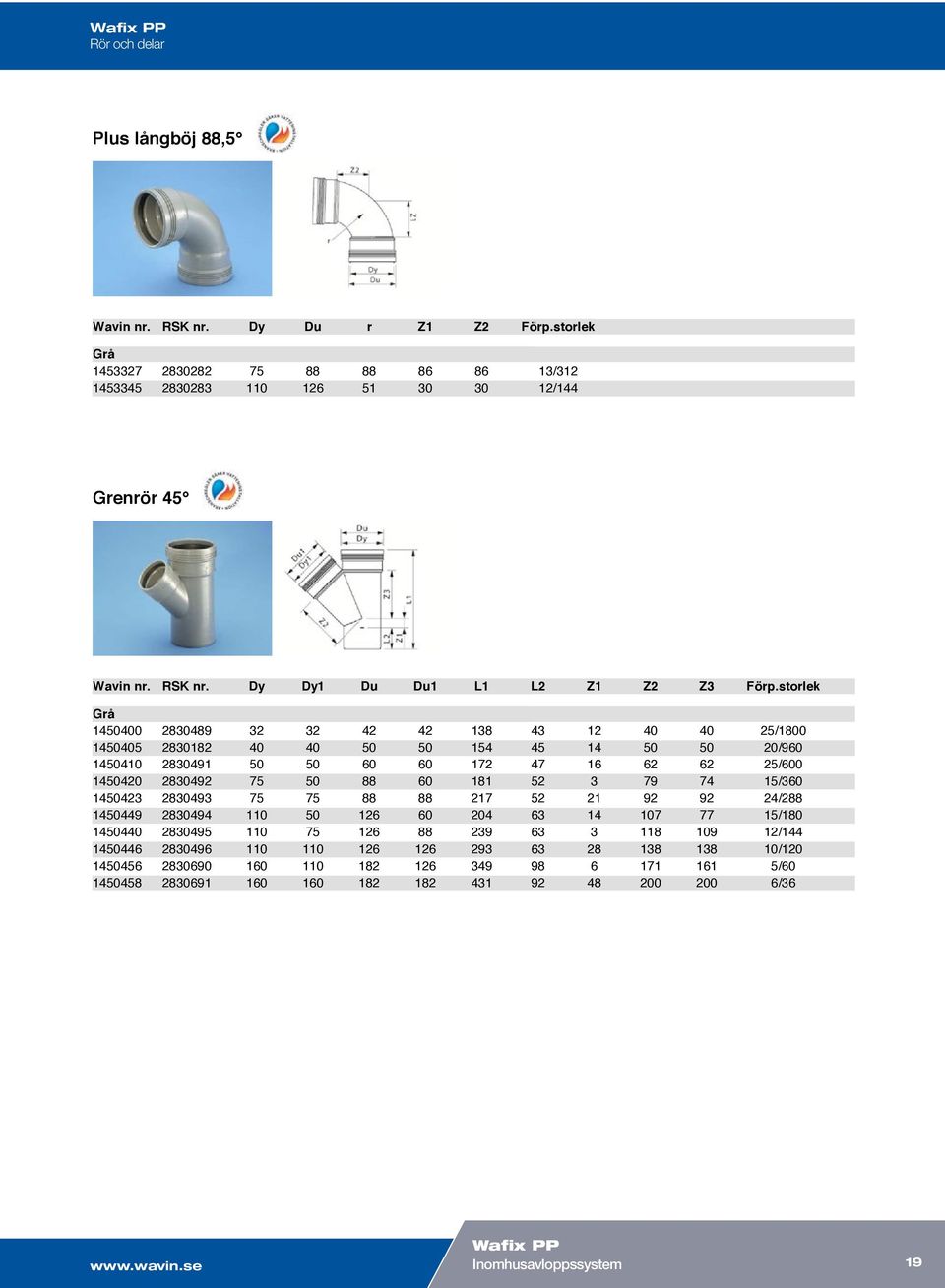

19 / / / /432 Wafix PP /180 Plus långböj 88,5 Wavin nr. RSK nr. Dy Du r Z1 Z2 Förp.storlek / /144 Grenrör 45 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek /1800 Grenrör / / Wavin nr RSK nr. Dy 75 Dy1 50 Du 88 Du L1 L2 52 Z1 3 Z2 79 Z3 74 Förp.storlek 15/ / / / / / /36 Grenrör 67 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / Wafix 63 PP / Inomhusavloppssystem /120 19

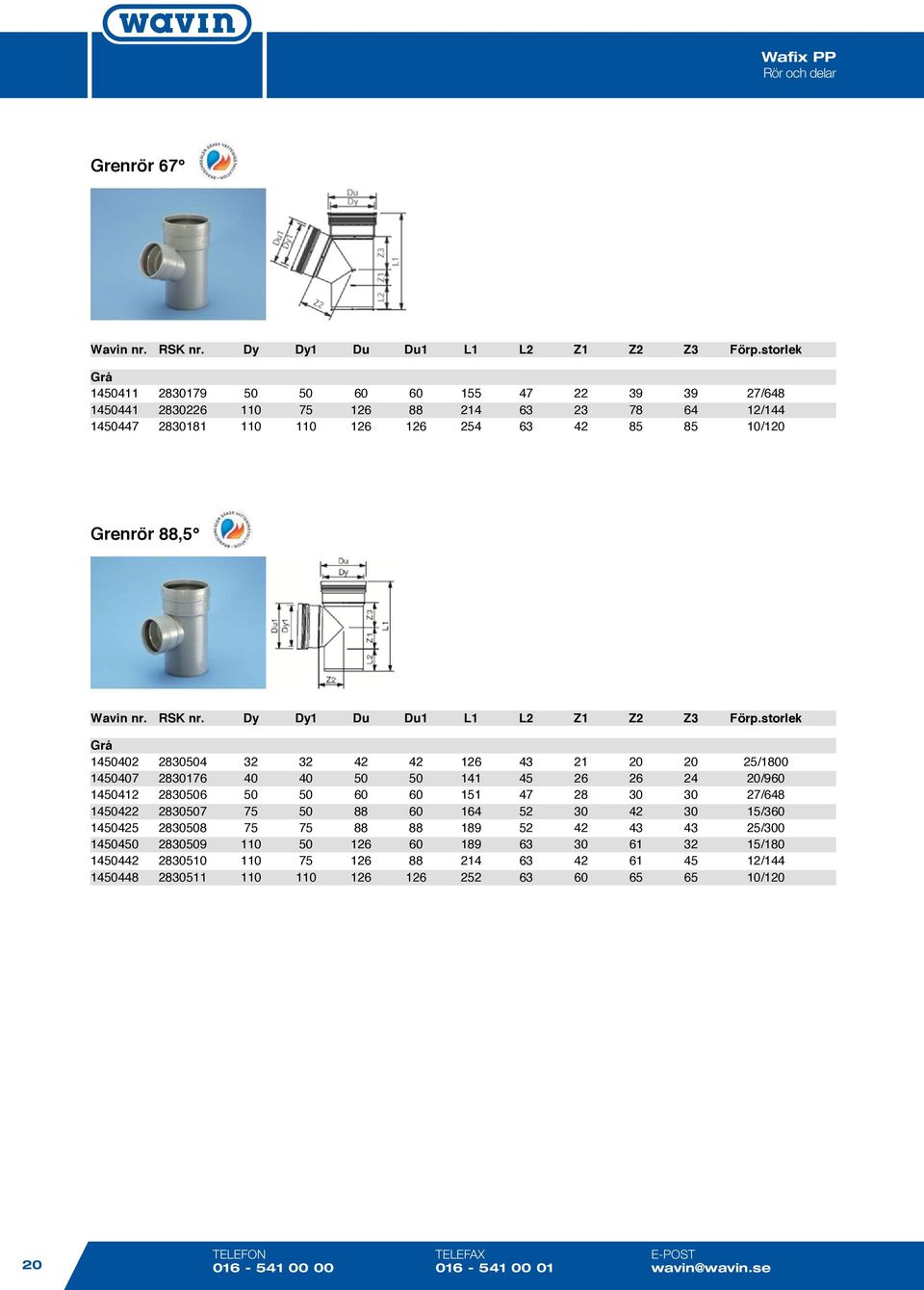

20 / / / /36 Grenrör 67 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / / /120 Grenrör 88,5 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek / / / / / / / / telefon telefax e-post wavin@wavin.se

21 Hörngrenrör 88,5 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek /72 Mjukt grenrör 88,5 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 L2 Z1 Z2 Z3 Förp.storlek /120 Plus grenrör 45 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / / / / / / /96 Inomhusavloppssystem 21

22 Plus grenrör 88,5 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / / / / / /120 Plus mjukt grenrör 88,5 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek / / /120 Dubbelgrenrör 88,5 Wavin nr. RSK nr. Dy Dy1 Du Du1 L1 Z1 Z2 Z3 Förp.storlek /72 22 telefon telefax e-post

23 Invändig reduktion För PP rör Wavin nr. RSK nr. Dy Dy1 Du L1 L2 F1 Förp.storlek / ,8 30/ ,7 30/ / ,7 30/720 Förminskning, kort Wavin nr. RSK nr. Dy Dy1 Du L1 F1 Förp.storlek / ,4 50/ / / /480 Förminskning, excentrisk Wavin nr. RSK nr. Dy Dy1 Du L1 L2 F1 Z1 Förp.storlek / /2160 Inomhusavloppssystem 23

24 / ,4 50/ / / /480 Förminskning, excentrisk Förminskning, excentrisk Förminskning, excentrisk Wavin nr. RSK nr. Dy Dy1 Du L1 L2 F1 Z1 Förp.storlek Wavin nr. RSK nr. Dy Dy1 Du L1 L2 F1 Z1 Förp.storlek Förminskning, excentrisk /1800 Wavin nr. RSK nr. Dy Dy1 Du L1 L2 F1 Z1 Förp.storlek /960 Wavin nr. RSK nr. Dy Dy1 40 Du L1 L F Z Förp.storlek 25/ / / / / / / / /432 20/ /480 30/360 20/ / /432 12/ /360 20/ /480 12/ / / /144 Rensrör Med skruvlock Rensrör Med skruvlock Rensrör Med skruvlock Wavin nr. RSK nr. Dy Du F1 F2 L1 L2 Förp.storlek Wavin nr. RSK nr. Dy Du F1 F2 L1 L2 Förp.storlek / /360 Wavin nr. RSK nr. 110 Dy Du F F L1 L Förp.storlek 15/720 12/ / /144 15/ / /144 Plus rensrör Med tätning Plus rensrör Med tätning Plus rensrör Med tätning Wavin nr. RSK nr. Dy Du F1 F2 L1 Förp.storlek 24 Wavin nr. RSK nr. Dy Du F1 F2 L1 Förp.storlek /120 Wavin nr. RSK nr. 110 Dy 126 Du 130 F1 112 F2 256 L1 Förp.storlek 10/120 telefon telefax /120 e-post wavin@wavin.se

25 Skruvlock till rensrör Löst Wavin nr. RSK nr. Dy F1 Förp.storlek / / /1440 Renslock Med stos Wavin nr. RSK nr. Dy Du L1 Förp.storlek / /320 Propp för slätände För PP rör Wavin nr. RSK nr. Dy L1 Förp.storlek / / Inomhusavloppssystem 25

26 Propp För muff Propp För muff Propp För muff Wavin nr. RSK nr. Dy Du L1 Förp.storlek Wavin nr. RSK nr. Dy 32 Du 40 L1 48 Förp.storlek 40/ / /3600 Wavin nr. RSK nr. Dy Du L Förp.storlek 40/ / / / / / / / / / / / / / /240 Ersättningsmuff För PP rör Ersättningsmuff För PP rör Ersättningsmuff För PP rör Wavin nr. RSK nr. Dy Dy1 Du F1 L1 Förp.storlek Wavin nr. RSK nr. Dy 50 Dy1 50 Du 69 F1 37 L1 85 Förp.storlek 30/ / /480 Wavin nr. RSK nr. Dy 50 Dy1 50 Du 69 F1 37 L1 85 Förp.storlek 30/ / /480 30/ / /480 Övergång Till gjutjärnsspetsände. Inkl. tätningsring Övergång Till gjutjärnsspetsände. Inkl. tätningsring Övergång Till gjutjärnsspetsände. Inkl. tätningsring Övergång Till gjutjärnsspetsände. Inkl. tätningsring Wavin nr. RSK nr. Dy Di L1 L2 Förp.storlek Wavin nr. RSK nr. Dy Di L1 L2 Z Förp.storlek Wavin nr. RSK nr. Dy 75 90,5 Di 122 L1 L2 54 Z7 Förp.storlek 15/ /360 Wavin nr. RSK nr. Dy 75 90,5 Di 122 L1 L2 54 Z7 Förp.storlek 15/ , / Vattenlåsvinkel 88,5 telefon telefax e-post wavin@wavin.se

27 Wavin nr. RSK nr. Dy Di L1 L2 Z Förp.storlek Wafix PP /360 Vattenlåsvinkel 88,5 Wavin nr. RSK nr. Dy Di Du Z1 Förp.storlek / , / / , /960 Gumminippel Till vattenlåsvinkel Wavin nr. RSK nr. Dy L1 Förp.storlek / / / /40 22 Kort klosettanslutning Excentrisk Wavin nr. RSK nr. Dy Di Du L1 F1 F2 Z Förp.storlek /288 Lång klosettanslutning Excentrisk Inomhusavloppssystem 27

28 Wavin nr. RSK nr. Dy Di Du L1 F1 F2 Z Förp.storlek /288 Lång klosettanslutning Excentrisk Wavin nr. RSK nr. Dy Du H1 H2 L1 Z Förp.storlek /192 Gummimanschett Till klosettanslutning Wavin nr. RSK nr. Di H1 Förp.storlek / Rörbärare Wavin nr. RSK nr. Dy F1 F2 F3 F4 Förp.storlek utan låsningsbygel / / med låsningsbygel / / / 28 Distanser telefon telefax e-post wavin@wavin.se

29 / med låsningsbygel med låsningsbygel / / / Wafix PP / Distanser Distanser Till rörklammer Till rörklammer Wavin nr. RSK nr. Dim. F1 F3 F4 Förp.storlek Wavin nr. RSK nr. Dim. F1 F3 F4 Förp.storlek /40/50 32/40/ / 100/ 20/ / / Smörjmedel Smörjmedel Wavin nr. RSK nr. Förp.storlek Wavin nr. RSK nr. Burk á 1 kg Förp.storlek Burk á 1 kg / Wafix silikon, tub 50 gram 6/240 Wafix silikon, tub 50 gram 20/ / Brandmanschett Wavin nr. RSK nr. Dim. Du L1 Förp.storlek / / / / / Inomhusavloppssystem 29
