2 &)*+,-+./-010/*+223 * () ANSLUTNINGAR: RÖRLEDNINGAR: UPPACKNING: INSTALLATIONSPLATS: FYLLNING OCH START AV UTRUSTNINGEN ), SIMPLEX AVHÄRDARE:... 5 Tidstyrda avhärdare:... 5 Volymstyrda avhärdare: DUPLEX AVHÄRDARE: DATA FÖR AVHÄRDNINGSUTRUSTNINGEN... 6 UNDERHÅLL: ) 8, /* Sidan 2

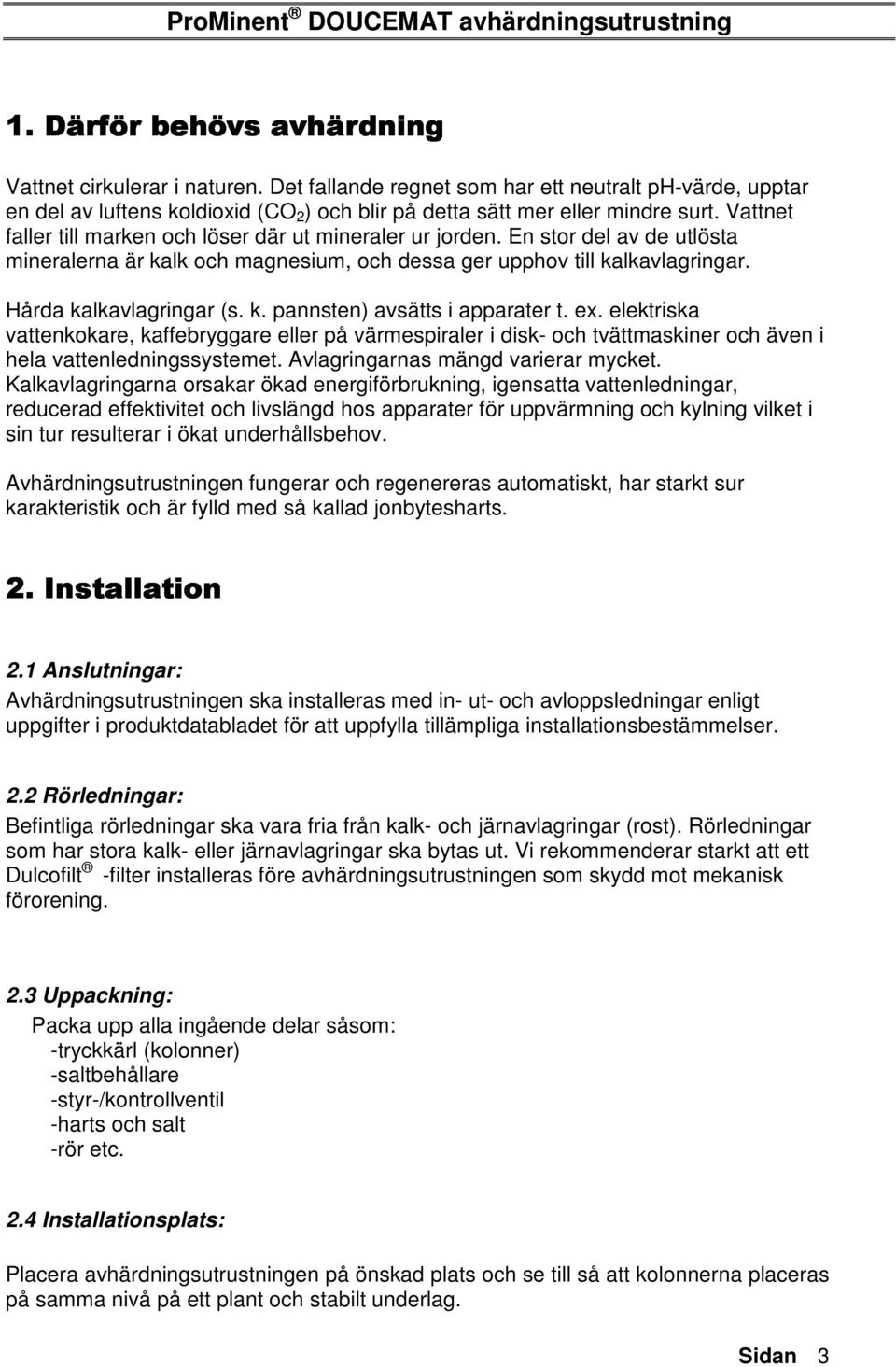

3 &) : Vattnet cirkulerar i naturen. Det fallande regnet som har ett neutralt ph-värde, upptar en del av luftens koldioxid (CO 2 ) och blir på detta sätt mer eller mindre surt. Vattnet faller till marken och löser där ut mineraler ur jorden. En stor del av de utlösta mineralerna är kalk och magnesium, och dessa ger upphov till kalkavlagringar. Hårda kalkavlagringar (s. k. pannsten) avsätts i apparater t. ex. elektriska vattenkokare, kaffebryggare eller på värmespiraler i disk- och tvättmaskiner och även i hela vattenledningssystemet. Avlagringarnas mängd varierar mycket. Kalkavlagringarna orsakar ökad energiförbrukning, igensatta vattenledningar, reducerad effektivitet och livslängd hos apparater för uppvärmning och kylning vilket i sin tur resulterar i ökat underhållsbehov. Avhärdningsutrustningen fungerar och regenereras automatiskt, har starkt sur karakteristik och är fylld med så kallad jonbytesharts. () 2.1 Anslutningar: Avhärdningsutrustningen ska installeras med in- ut- och avloppsledningar enligt uppgifter i produktdatabladet för att uppfylla tillämpliga installationsbestäelser. 2.2 Rörledningar: Befintliga rörledningar ska vara fria från kalk- och järnavlagringar (rost). Rörledningar som har stora kalk- eller järnavlagringar ska bytas ut. Vi rekoenderar starkt att ett Dulcofilt -filter installeras före avhärdningsutrustningen som skydd mot mekanisk förorening. 2.3 Uppackning: Packa upp alla ingående delar såsom: -tryckkärl (kolonner) -saltbehållare -styr-/kontrollventil -harts och salt -rör etc. 2.4 Installationsplats: Placera avhärdningsutrustningen på önskad plats och se till så att kolonnerna placeras på saa nivå på ett plant och stabilt underlag. Sidan 3

4 2.5 Fyllning och start av utrustningen (Endast för utrustningar över 100 kg) Säkerställ att kolonnen är tom och ren inuti. Placera kolonnen på driftplatsen. Sätt in det inre röret (med filter) i kolonnen. Se till att plastpluggen sitter i och tätar det inre röret se fig. 1. Fyll i den medlevererade sanden i kolonnen. Plastplugg Varning: Se till så att INGEN SAND finns under filtret på det inre röret så som fig. 2 visar. Korrekt Ej korrekt Figur 2. Figur 1. Fyll i den medlevererade hartsen i kolonnen med hjälp av en tratt, enligt fig. 3. Ta bort plastpluggen när det är klart. Tvätta den fyllda kolonnen med vatten. Montera kontrollventilen på kolonnens topp. Montera anslutningarna för inlopp, utlopp och avlopp och anslutningarna till saltbehållaren. Se till så att golvet under saltbehållaren är rent och plant. Fyll vatten i saltbehållaren så att det når ca 1 över gallret. Saltet kan nu fyllas på i behållaren. Öppna ventilen i by-passledningen om sådan finns. Öppna vattentillförseln. Öppna en kallvattenkran i närheten (efter avhärdningsutrustningen) och låt vattnet rinna några minuter så att ev. skräp från installationen försvinner ur systemet. Figur 3. Ställ kontrollventilen i driftposition och låt vattnet rinna in i de blå kolonnerna (den blå kolonnen). När flödet avtagit ska en kallvattenkran efter (nedströms) utrustningen öppnas så att utrustningen avluftas. Elektrisk installation: All elektrisk inkoppling måste utföras enligt gällande föreskrifter. Anslut utrustningen till ett nätuttag. Anslut inte kabeln i vattenmätaren än. Se FLECK -bilagan för uppgifter om kontrollventilens inställningar. Sidan 4

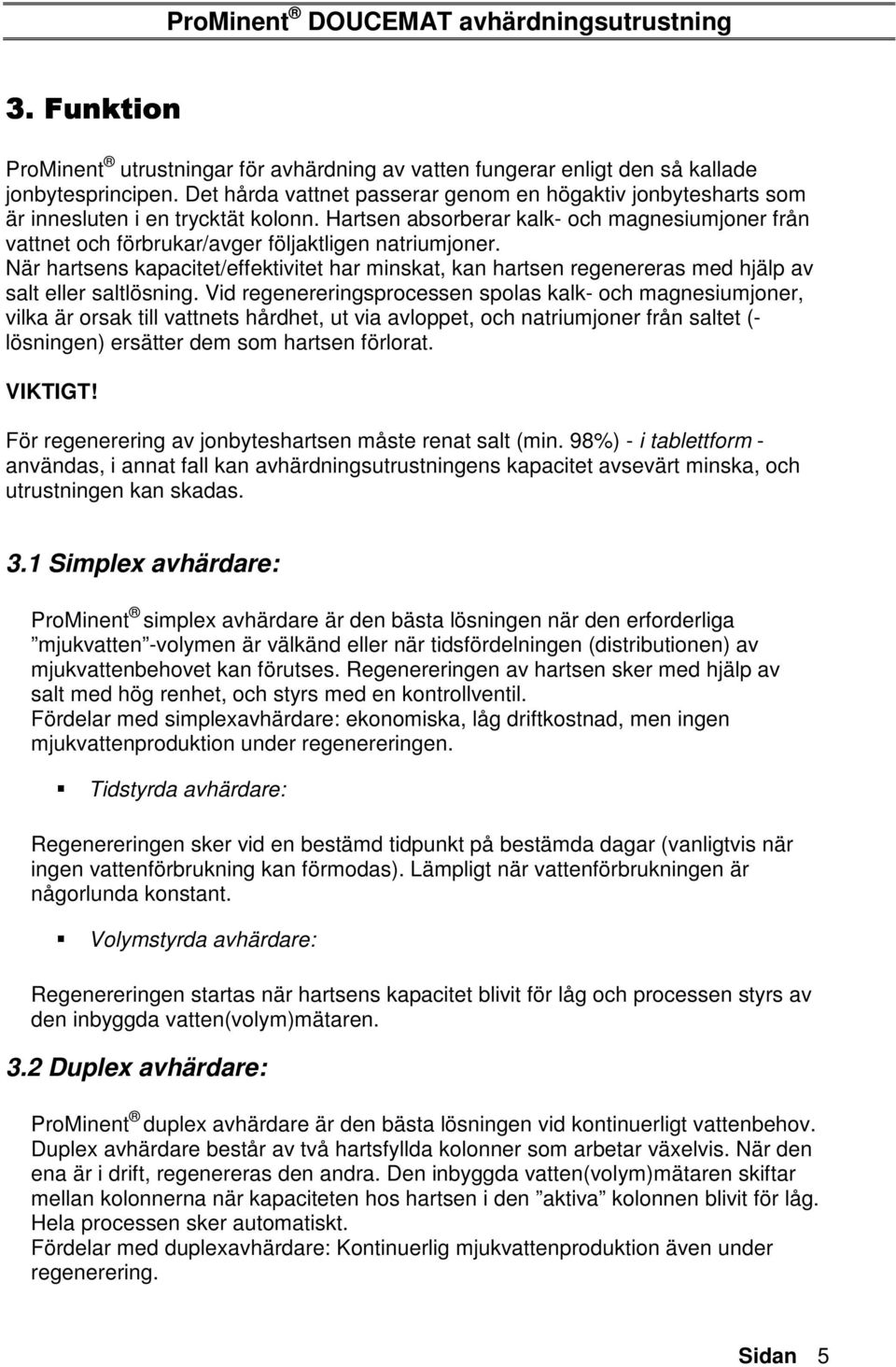

5 5), ProMinent utrustningar för avhärdning av vatten fungerar enligt den så kallade jonbytesprincipen. Det hårda vattnet passerar genom en högaktiv jonbytesharts som är innesluten i en trycktät kolonn. Hartsen absorberar kalk- och magnesiumjoner från vattnet och förbrukar/avger följaktligen natriumjoner. När hartsens kapacitet/effektivitet har minskat, kan hartsen regenereras med hjälp av salt eller saltlösning. Vid regenereringsprocessen spolas kalk- och magnesiumjoner, vilka är orsak till vattnets hårdhet, ut via avloppet, och natriumjoner från saltet (- lösningen) ersätter dem som hartsen förlorat. VIKTIGT! För regenerering av jonbyteshartsen måste renat salt (min. 98%) - i tablettform - användas, i annat fall kan avhärdningsutrustningens kapacitet avsevärt minska, och utrustningen kan skadas. 3.1 Simplex avhärdare: ProMinent simplex avhärdare är den bästa lösningen när den erforderliga mjukvatten -volymen är välkänd eller när tidsfördelningen (distributionen) av mjukvattenbehovet kan förutses. Regenereringen av hartsen sker med hjälp av salt med hög renhet, och styrs med en kontrollventil. Fördelar med simplexavhärdare: ekonomiska, låg driftkostnad, men ingen mjukvattenproduktion under regenereringen. Tidstyrda avhärdare: Regenereringen sker vid en bestämd tidpunkt på bestämda dagar (vanligtvis när ingen vattenförbrukning kan förmodas). Lämpligt när vattenförbrukningen är någorlunda konstant. Volymstyrda avhärdare: Regenereringen startas när hartsens kapacitet blivit för låg och processen styrs av den inbyggda vatten(volym)mätaren. 3.2 Duplex avhärdare: ProMinent duplex avhärdare är den bästa lösningen vid kontinuerligt vattenbehov. Duplex avhärdare består av två hartsfyllda kolonner som arbetar växelvis. När den ena är i drift, regenereras den andra. Den inbyggda vatten(volym)mätaren skiftar mellan kolonnerna när kapaciteten hos hartsen i den aktiva kolonnen blivit för låg. Hela processen sker automatiskt. Fördelar med duplexavhärdare: Kontinuerlig mjukvattenproduktion även under regenerering. Sidan 5

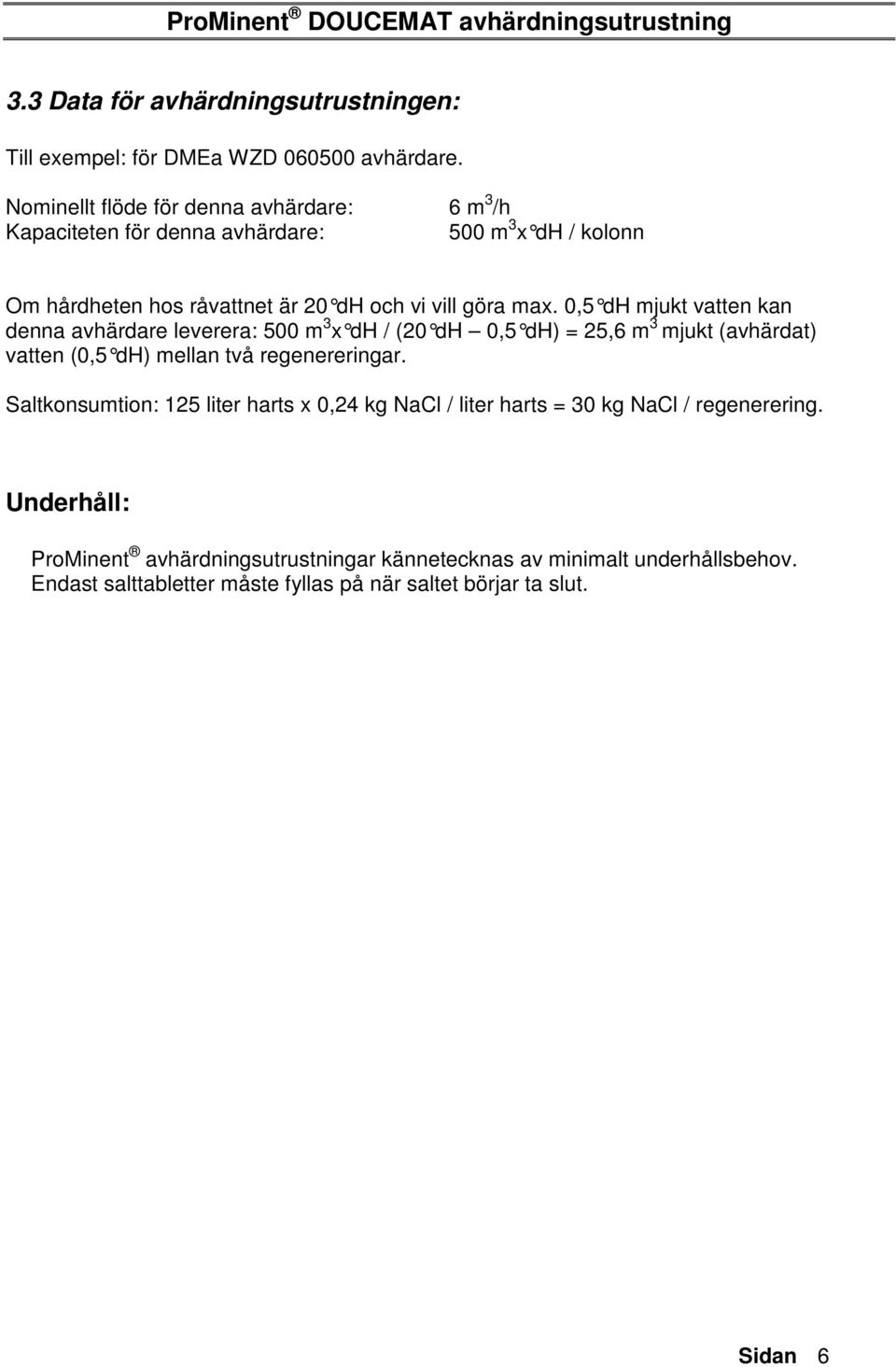

6 3.3 Data för avhärdningsutrustningen: Till exempel: för DMEa WZD avhärdare. Nominellt flöde för denna avhärdare: 6 m 3 /h Kapaciteten för denna avhärdare: 500 m 3 x dh / kolonn Om hårdheten hos råvattnet är 20 dh och vi vill göra max. 0,5 dh mjukt vatten kan denna avhärdare leverera: 500 m 3 x dh / (20 dh 0,5 dh) = 25,6 m 3 mjukt (avhärdat) vatten (0,5 dh) mellan två regenereringar. Saltkonsumtion: 125 liter harts x 0,24 kg NaCl / liter harts = 30 kg NaCl / regenerering. Underhåll: ProMinent avhärdningsutrustningar kännetecknas av minimalt underhållsbehov. Endast salttabletter måste fyllas på när saltet börjar ta slut. Sidan 6

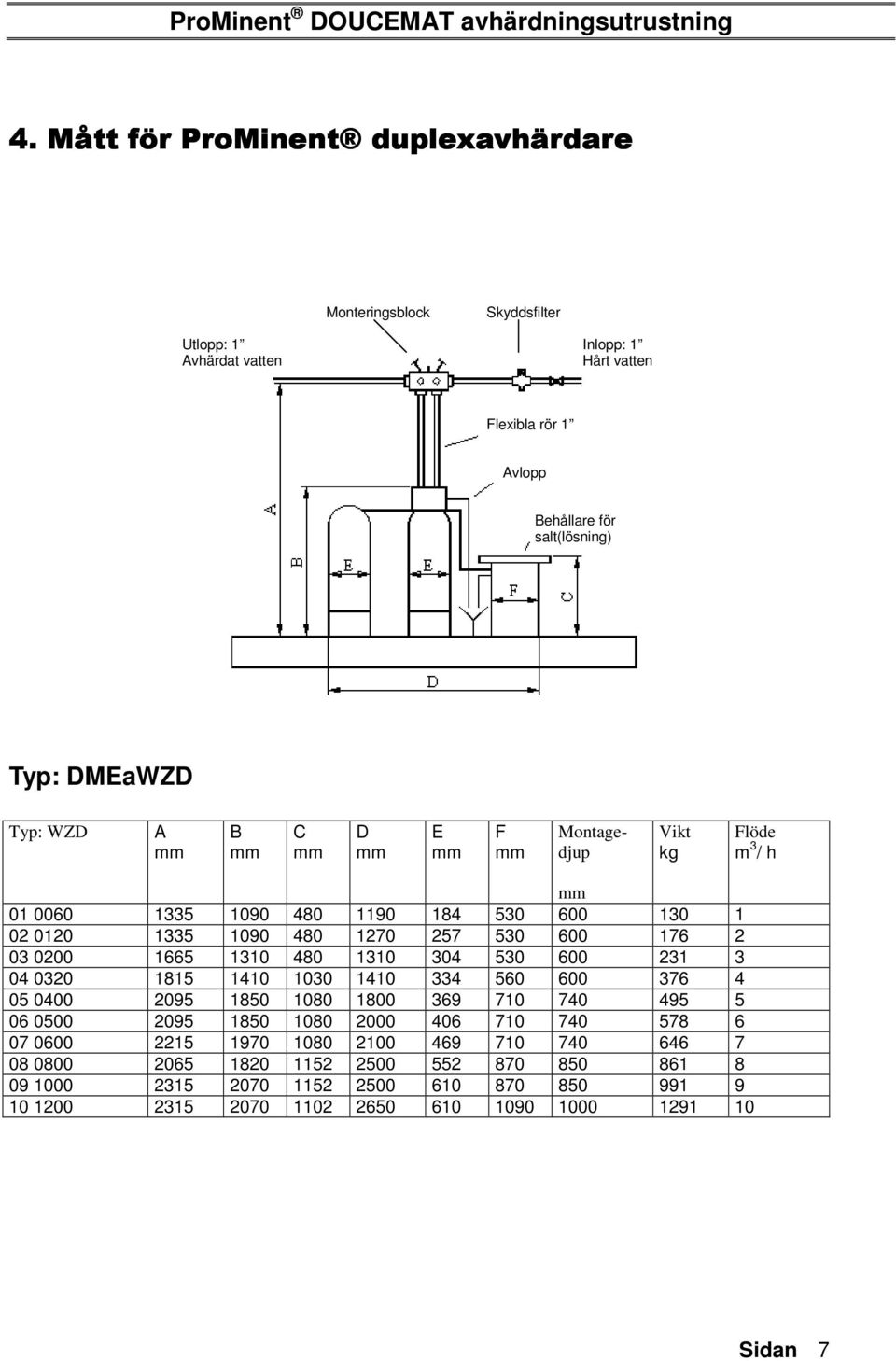

7 7); "< Monteringsblock Skyddsfilter Utlopp: 1 Avhärdat vatten Inlopp: 1 Hårt vatten Flexibla rör 1 Avlopp Behållare för salt(lösning) Typ: DMEaWZD Typ: WZD A B C D E F Montagedjup Vikt kg Flöde m 3 / h Sidan 7
