1 Drift- och skötselinstruktion Aut avhärdningsfilter FVD Huvudkontor: Kantyxegatan 25 Box Malmö Tel Fax Avdelningskontor: Viskastrandsgatan Borås Tel Fax Avdelningskontor: Ellipsvägen Kungens Kurva Tel Fax REV:12024 e-post: info@bwtwater.se

2 AUT. AVHÄRDNINGSFILTER Sida 2(14) Användningsområde Beskrivning Vattentekniks automatiska avhärdningsfilter typ FVD är framförallt avsedda för installation på industrier, kommunala vattenverk, bostadsfastigheter etc. som har höga krav på effektiv, driftsäker och ekonomisk avhärdning. Allmänt Vattentekniks automatiska avhärdningsfilter typ FVD används i system där det av skilda anledningar finns behov av avhärdat, mjukgjort vatten. Anläggningen är uppbyggd av två filtertankar som arbetar växelvis. Filterbyte initieras av en vattenmätare placerad på utgående vattenledning, som mekaniskt överför mätvärdena till ett programverk inuti anläggningens multiport-ventil. När en förinställd vattenmängd har passerat filter 1, som är i driftläge, växlas filter 2 automatiskt till driftläge. Det utgångna filtret, filter 1, regenereras omgående och till detta används vatten från filter 2. När regenereringen av filter 1 är avslutad ställs filtret i viloläge och kopplas åter in vid nästa filterväxling. Filterbehållarna är tillverkade i glasfiberarmerad polyester för maximalt arbetstryck 1,0 MPa (10 bar). Multiportventil och vattenmätare är tillverkade i gjutbrons. Saltbehållaren är tillverkad i polyeten och levereras med lock. Anläggningen kräver ingen fortlöpande tillsyn förutom påfyllning av saltbehållaren. Principiellt flöde visas i figur 1. Råvatten Saltlösning Filter 1 Filter 2 Figur 1 Avlopp avhärdat vatten 2

3 AUT. AVHÄRDNINGSFILTER Sida 3(14) Installationsanvisningar Förutsättningar För att anläggningens regenereringsautomatik skall fungera ett inkommande vattentryck om minst 0,2 MPa (2 bar). Inkommande vattentryck får inte överstiga 1,0 MPa (10 bar). Skulle så vara fallet måste en tryckreduceringsventil installeras på inkommande rörledning. Om risk för tryckstötar i systemet finns, bör t.ex. en hydropress installeras före avhärdningsfiltret. Vid för höga järnhalter kan avhärdningsanläggningen ta skada vilket innebär att jonbytarmassan som finns inuti filtertankarna blir ineffektiv och till sist upphör att fungera. Manganhaltigt vatten orsakar liknande problem. Rådgör alltid med filterleverantören om dessa problem. Placera alltid avhärdningsanläggningen i närheten av en golvbrunn. Inkommande vattentemperatur får inte överstiga + 35 C. Självklart måste också anläggningen installeras i frostfritt utrymme. Ingående komponenter Före installation kontrollera att följande komponenter är levererade: Se även figur 2a resp. 2b, sidan 5. FVD st Filter med toppadapter (A) 1 st Filter med multiportventil och flödesmätare (B) 1 st Anslutningsslangar för sammankoppling av ovanstående filter (C) 1 st Saltbehållare innehållande sugslang/ påfyllningsslang 1 st Transformator 1 st Instruktion 1 st Avloppsslang 1 st Testutrustning för utgående renvattnets resthårdhet Jonbytare Filter FVD 40 är fylld med jonbytare vid leveransen. Filter FVD är inte fyllda med jonbytare vid leveransen. Kontrollera att resp. jonbytarmängd är levererad, se Teknisk specifikation på sidan 14. 3

4 AUT. AVHÄRDNINGSFILTER Sida 4(14) Installation för FVD Skruva av toppadaptern/multiportventilen. Spridarröret följer med upp och lösgörs genom att det dras isär (tätas med O-ring). Sätt tillbaka röret i tanken. Skydda rörets öppning med någon sorts tätning (t.ex. eltejp). Fyll på jonbytare en tratt underlättar påfyllningen. Rengör gängan på tanken och spridarröret samt ta bort tätningen på röret (eltejp eller liknande). Fyll på vatten med extern slang för att eliminera luftslag vid igångsättning. Montera tillbaka toppadaptern/multiportventilen på spridarröret. Kontrollera att spridarröret är centrerat i tanken och skruva fast toppadaptern/multiportventilen på tanken. 1. Montera på anslutningsslangen på multiportventilens vänstra sida (motsvarande sida mot inlopp och utlopp). 2. Placera filter med ventil på avsedd plats. Koppla filtertank 2 till anslutningsslangar. 3. Montera saltsug/påfyllningsslang mellan ventil och salttank. 4. Dra avloppsslangen till avlopp. 5. Därefter ansluts filterna vid vattenmätaren, med erforderliga avstängningsventiler till inkommande och utgående ledningar.! SPILLD JONBYTARE ORSAKAR HALKA 4

5 AUT. AVHÄRDNINGSFILTER Sida 5(14) FVD Figur 2a FVD Figur 2b Anslutningar: FVD FVD Inlopp I / 2 Utlopp II / 2 Avlopp III 1 / 2 3 / 4 5

6 Beskrivning av multiportventilen DRIFT- OCH SKÖTSELINSTRUKTIONER FÖR AUT. AVHÄRDNINGSFILTER Sida 6(14) Under kåpan på multiportventilen finns kontrollenheten, dvs all den utrustning som gör det möjligt att ställa in och justera de värden som gäller för avhärdningsanläggningen i fråga. Figur 3 Uppstart På kontrollenhetens högra kortsida finns en indikeringstablå som visar vilken position regenereringsfasen befinner sig i, samt vilken filtertank som för tillfället är i drift (se figur 3). ÖVRE INDIKERINGSLÄGE: Service Stand-by/Drift Backwash Returspolning Brine & Rinse Saltintag och förträngning Rapid rinse Renspolning Brine fill Påfyllning saltbehållare UNDRE INDIKERINGSLÄGE: Tank 1 (filtertank med multiportventil) Tank 1 i drift Tank 2 i stand-by Tank 2 (filtertank med toppadapter) Tank 2 i drift Tank 1 i stand-by Till vänster på kontrollenheten finns programverket som styr regenereringsförloppet. Se figur 4. På volymskivan ställs kapaciteten in dvs. m³ vatten mellan regenereringarna. Lyft och vrid den yttre skivan tills rätt antal m³ är vid den vita pricken på den undre skivan. Med vredet för manuell regenerering kan man starta ett regenereringsförlopp för hand. Vrid medurs tills ett knäpp hörs. Förloppet startar nu och vredet återgår automatiskt till serviceläge när förloppet är avslutat. Figur 4 6

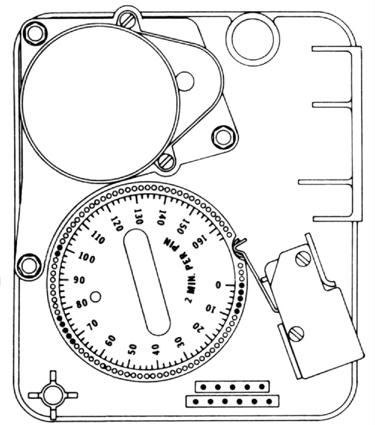

7 AUT. AVHÄRDNINGSFILTER Sida 7(14) På insidan av programverket finns programskivan som reglerar tiden i regenereringsförloppet. Se figur 5. Innan programverket öppnas koppla loss drivwiren mellan vattenmätaren och programverket. För att komma åt programskivan, ta tag om programverkets nedre högra hörn och dra. Programverket sitter på gångjärn på vänster sida. Figur 5 Vid omprogramering av tiderna, ta loss programskivan genom att pressa låstapparna mot mitten och lyft ut skivan. Var försiktig med mikrobrytarnas kontaktarmar. OBS! Stiften sitter hårt. Använd tång och instrumenthammare. 7

8 AUT. AVHÄRDNINGSFILTER Sida 8(14) Uppstart Rengör och skölj anslutningsledningarna med rent vatten. Öppna eventuell extern förbigångsventil så att råvatten leds ut genom utgående anslutningsledning. Kontrollera kontrollenhetens indikeringstablå, att övre indikeringspilen står i läge service (driftläge) och att undre i läge Tank 1. Se figur 3. Om inte, anslut elkabeln till vägguttaget. Vrid vredet för "manuell regenerering" (se figur 4) långsamt medurs tills ventilmotor startar. Låt ventilmotorn arbeta färdigt och indikeringspilarna komma i läge innan nästa vridning företages. Fortsätt på liknande sätt tills indikeringspilarna visar enligt figur 3. Vrid nu vredet "manuell regenerering" ånyo långsamt tills indikeringspilarna visar läge backwash och Tank 2. Bryt spänningen till kontrollenheten. Öppna långsamt ventilen för inkommande vatten. Filtertank 1 börjar nu fyllas med vatten. Fortsätt med detta tills avloppsflödet synes klart och utan luftblåsor. Stäng därefter ventilen. Spänningsätt kontrollventilen och vrid vredet "manuell regenerering" i etapper tills indikeringspilarna står i läge backwash (returspolning) och Tank 1. Bryt spänningen till kontrollenheten. Öppna långsamt anslutningsventilen för inkommande vatten. Filtertank 2 fylls med vatten. Fortsätt med detta tills avloppsflödet synes klart och utan luftblåsor. Stäng därefter anslutningsventilen. Spänningsätt kontrollventilen och vrid vredet "manuell regenerering" tills indikeringspilarna står i läge brine fill (påfyllning saltbehållare) och Tank 1. Öppna omgående anslutningsventilen för inkommande vatten och låt spänningen vara till. Saltbehållaren fylls nu med vatten. Låt automatiken avsluta fyllningen. Mät mängden vatten. Beroende på filtertyp skall saltbehållaren vara fylld med ungefärlig volym vatten enligt beräknad saltlösning/regenerering. Justera inställningen enligt kapitel "Justeringar av programverk" om volymen väsentligt skiljer sig. Fyll på ytterligare med ca 10 cm vatten med slang eller dylikt. Fyll nu saltbehållaren med salt (tablettform) avsett för avhärdningsfilter. Det bör aldrig finnas mindre än 10 cm salttabletter i kärlet. Lämpligen fyller man på salt då vattenytan börjar bli synlig. Koppla drivwiren mellan vattenmätaren och räkneverket. Montera kåpan till kontrollenheten. (Enheten skall nu ha spänning kontinuerligt.) Öppna anslutningsventilen för utgående avhärdat vatten. Stäng eventuell förbigångsventil. Anläggningen är nu i drift. Tank 1 levererar avhärdat vatten tills en på volymskivan inställd volym uppnås, varvid regenerering av tank 1 påbörjas samtidigt som tank 2 övertar leveransen. Tank 1 står sedan stand-by tills regenerering av tank 2 ånyo påbörjas. 8

9 AUT. AVHÄRDNINGSFILTER Sida 9(14) Justering av programverk Avhärdningsfilter typ FVD är vid leverans standardprogrammerade och utrustade för vanligen förekommande förutsättningar. Emellertid kan lokala förhållanden ibland avvika väsentligt från standardförutsättningarna varför en justering av programverket kan vara nödvändigt att göra på plats. Kapacitet Avhärdningsanläggningens kapacitet (regenereringsintervall) är i huvudsak beroende av råvattnets totala hårdhet ( dh). Som standard är filterna inställda på en saltförbrukning av ca 120 gram NaCl per liter jonbytesmassa. Denna mängd ger den mest ekonomiska indexkapaciteten. Om saltmängden fördubblas ökar kapaciteten endast med ca 25%. Regenereringsprogram När en på volymskivan inställd mängd vatten har passerat anläggningen sker regenerering av det utgångna filtret samtidigt som växling till filter i stand-by sker. Regenereringsförloppet är uppdelat i olika faser anpassade i längd så att den mest effektiva och ekonomiska uppladdning av filtret åstadkoms. Backwash (Returspolning) innebär att vattenflödet inuti filtertanken vänds och strömmar från botten, genom jonbytesmassan och ut genom tanktoppen till avlopp. Detta har till uppgift att luckra upp massan och skölja bort eventuella smutsavlagringar. Flödet är anpassat, via en flödeskontroll i avloppsledningen, så att flödeshastigheten blir tillräcklig för att lyfta (expandera) massan ca 50%. Returspolning Brine & Rinse (Saltintag + förträngning) innebär att saltlösning leds in från toppen, genom jonbytesmassan och ut genom bottenspridaren till avlopp. Saltlösningen sugs in, via en ejektor, så anpassad att den beräknade mängden tillförs under ca 20 min. Därefter vidtar förträngningsfasen vilket innebär att massan genomströmmas sakta av en vatten-mängd motsvarande ca en bäddvolym massa. Detta för att ge massan längre kontakttid med saltet och därmed bättre utbyte. Saltintag & Förträngning 9

10 AUT. AVHÄRDNINGSFILTER Sida 10(14) Rapid rinse (Renspolning) innebär en renspolning av massan från överskottssalt. Vattnet leds in från toppen, genom jonbytesmassan och ut genom bottenspridaren till avlopp. Ren-spolningstiden är anpassad så att ca 2 bädd-volymer vatten har passerat massan efter avslutad fas. Skulle avloppsvattnet efter avslutad renspolning fortfarande innehålla saltrester förlänges spoltiden. Renspolning Brinefill (Påfyllning saltbehållare) innebär att saltbehållaren fylls upp med den mängd vatten som motsvarar den saltlösningsmängd som filtret ifråga behöver. En flödeskontroll i ledningen gör att vattenflödet är relativt okänsligt för tryck-variationer och därmed kan mängden vatten lätt bestämmas via tidsreglering av påfyllnings-fasen. Vid leverans är filtertyperna levererade med regenereringsprogram enligt tabell 1. Påfyllning saltbehållare Regen.fas Typ FVD 40 FVD75 FVD 120 FVD 200 FVD 300 Backwash (Returspolning) 3/6 3/6 3/6 3/6 3/6 antal stift/minuter Brine & Rinse (Saltintag + 26/52 26/52 26/52 32/64 48/96 förträngning) antal hål/minuter Rapid rinse (Renspolning) 6/12 6/12 8/16 8/16 10/20 antal stift/minuter Brinefill (Påfyllning 4/8 5/10 6/12 10/20 14/28 saltbehållare) Tabell 1 antal hål/minuter Avslutning antal stift/minuter 2/4 2/4 2/4 2/4 2/4 Inställningen sker på programskivan (se figur 5). Om det lokala förhållanden kräver det kan regenereringsfaserna förlängas eller förkortas efter behov. Varje stift eller hål motsvarar 2 minuter. 10

11 AUT. AVHÄRDNINGSFILTER Sida 11(14) Programskivan för exempelvis FVD 200 ser ut som följer: Returspolning börjar vid 0 min med 3 stift = 6 minuter Så följer Saltintag + förträngning med 32 hål = 64 minuter Därefter följer Renspolning med 8 stift = 16 minuter Till sist Påfyllning av saltbehållare med 10 hål = 20 minuter Avsluta alltid med 2 stift OBS! Det är viktigt att alltid avsluta sista fasen med två stycken stift. Programskivan fortsätter att rotera tills att den inre mikrobrytarens kontaktarm faller ner i spåret på skivan. Inställningar av programmet efter uppstart: Returspolning Saltintag Renspolning Påfyllning saltbehållare. min.. min.. min.. min. Regenereringsfrekvens Beroende på råvattnets hårdhet måste justering av regenereringsfrekvensen göras enligt följande exempel: Förutsättningar: Filtertyp: FVD-200 Råvattnets hårdhet: 6,2 dh Av sidan 14 "Tekniska specifikationer" framgår att FVD-200 har en indexkapacitet på 620 m³ vid 1 dh. Detta innebär att i detta exempel blir indexkapaciteten: 620 6,2 = 100 m³ För att regenerering skall ske vid rätt tidpunkt måste programverket ställas in på 100 m³ enligt resultatet i ovanstående exempel. 11

12 AUT. AVHÄRDNINGSFILTER Sida 12(14) Periodisk tillsyn Avhärdningsfilter typ FVD kräver ett minimum av underhåll. För att garantera problemfri drift bör dock vissa tillsyner och kontroller utföras. Varje vecka: Kontrollera saltbehållaren. Fyll på salttabletter vid behov. Ta vattenprover på utgående vatten. Proverna utföres med medföljande test-utrustning enligt separat instruktion. Journalför värdena. Varje månad: Övervaka ett regenereringsförlopp. Kontrollera tider och flöden enligt inställd programmering. Smaka på vattnet i slutet av renspolningsfasen. Vattnet får inte smaka salt. Kontrollera att saltbehållaren ånyo fylls upp med vatten till rätt nivå. Varje halvår: Töm och rengör saltbehållaren. Demontera och rengör saltventil och överfyllnadsskydd. Rengör sil och flödeskontroll i saltlösningsledningen (placerad i saltcylinder i multiportventil). Rengör ejektorenhet och sil (placerade under plastlock i multiportventilen). Rengör och torka av filterbehållare och kontrollenhet. Smörj ventilspindlarna med vaselin. 12

13 AUT. AVHÄRDNINGSFILTER Sida 13(14) Felsökning PROBLEM TROLIG ORSAK TROLIG ÅTGÄRD 1. Filtret regenererar inte. Ingen spänning till kontrollenheten. Kontrollera säkringar, kabelanslutningar, stickpropp. Räkneverk ur funktion. 2. Hårt vatten. Förbigångsventil öppen. Inget/för lite salt i salttank. Ejektor igensatt. För lite saltlösning. Läckage i saltlösn.slangen. Kontrollera vattenmätare och wire och att verkets kuggar greppar i varandra. Om volymskivan gått till ändläge, nollställ. Stäng ventilen. Fyll upp med salttabletter. Demontera och rengör ejektor och sil. Kontrollera fyllningsventilen. Demontera och rengör flödeskontroll. Kontrollera och spänn slanganslutningar. 3. För hög nivå i salttanken. 4. Jonbytesmassa i avloppsledningen. 5. Regenereringen avslutas inte. 6. Kontinuerligt flöde till avlopp. Internt läckage i multiportventilen. Fyllningstiden fel inställd. Saltlösningsledning igensatt. Flödeskontroll i avloppsledning igensatt. Topp- eller bottenspridare trasig och returspolningsflöde för högt eller luft i systemet. Mikrobrytare trasig. Kontrollenheten är ur läge. Smuts i multiportventilen. Internt läckage i multiportventilen. Demontera ventilen. Rengör och byt ut tätningar och packningar. Kontrollera programskiva. Demontera och rengör ejektor, sil, överfyllnadsskydd eller saltventil. Demontera och rengör flödeskontrollen. Demontera filtret. Byt toppspridaren. Kontrollera flödeskontrollen i avloppsledningen. Undersök orsaken till luft i systemet. Byt ut felaktig mikrobrytare. Nollställ volymskivan. Återställ manuellt till serviceläge. Kör ventilen manuellt några cykler och se om det hjälper. Annars demontera ventilen och rengör. Demontera multiportventilen. Byt tätningar och packningar. 13

14 AUT. AVHÄRDNINGSFILTER Sida 14(14) Teknisk specifikation Tekniska data Filter typ enhet FVD 40 FVD 75 FVD 120 FVD 200 FVD 300 Kapacitet* vid ett tryckfall av max. 1,0-1,2 bar Indexkapacitet/regen. vid en hårdhet av 1 dh Saltåtgång/regenerering Saltlösning/regenerering Flöde till avlopp vid regenerering, ca.** Mängd jonbytare per tank Höjd filter, totalt (A)*** Bredd filter (B) Diameter salttank (C) Höjd salttank (D) Diameter filter (E) Anslutningshöjd (F) m 3 /h 2,0 3,4 4,5 6,0 7,0 m³ kg 4, l l/min l mm mm mm mm mm mm * Vid kontinuerlig drift, max dh. ** Min. drifttryck vid regenerering 0,2 MPa (2 bar). *** Erforderlig fri höjd över filtret min. 500 mm. Rätt till konstruktionsändringar förbehålles. D F A B E C 14
