Sadelgrenrör. Sadelgrenrör för markrör

Transkript

1 Sadelgrenrör Sadelgrenrör för markrör

2 Sadelgrenrör till markrör Anslutningar en felkälla Anslutningar på existerande avloppsnät leder ofta till driftstörningar. Orsaken till detta kan vara både dåliga tekniska lösningar och undermåligt utförande. Med Pipelifes sadelgrenrör får du anslutningar som håller måttet för alltid. Förstärkt rör När man borrar ett stort hål i ett rör blir det avsevärt försvagat men genom att ansluta ett sadelgrenrör från Pipelife ökar ringstyvheten. Kostnadeffektivt och tidsbesparande Så lite som möjligt av röret friläggs. Själva anslutningen är sedan lätt att genomföra. Schakt och tidsåtgång blir därmed minimala. Detta påverkar kostnaden gynnsamt och påverkar eventuell biltrafik minimalt. Täthet Täta anslutningar är en utmaning. Dock inte med Pipelifes lösningar. Genom att använda riktig utrustning blir anslutningen tät, nu och i framtiden. 90 graders anslutning Vid anslutning av en liten ledning till en stor huvudledning har det liten betydelse om anslutningsvinkeln är 90 grader. Vid anslutning av en liten ledning till en liten huvudledning kan man komplettera med en böj i sadelgrenröret (se bild 6 i monteringsanvisningen). Vid anslutning av en stor ledning till en huvudledning kan ett grenrör eller kanske ännu hellre en brunn övervägas. Kontroll Genom inspektion med kamera är det lätt att dokumentera att arbetet genomförts på ett korrekt sätt. På bilden: Pipelifes sadelgrenrör sett från insidan. Intakt ledningsbädd och kringfyllning Genom att förstöra rörets ursprungliga ledningsbädd och kringfyllning skapas framtida felkällor i form av sättningar och speciellt för betongrör, rörbrott. Med Pipelifes sadelgrenrör påverkas kringfyllningen minimalt och du undviker framtida problem.

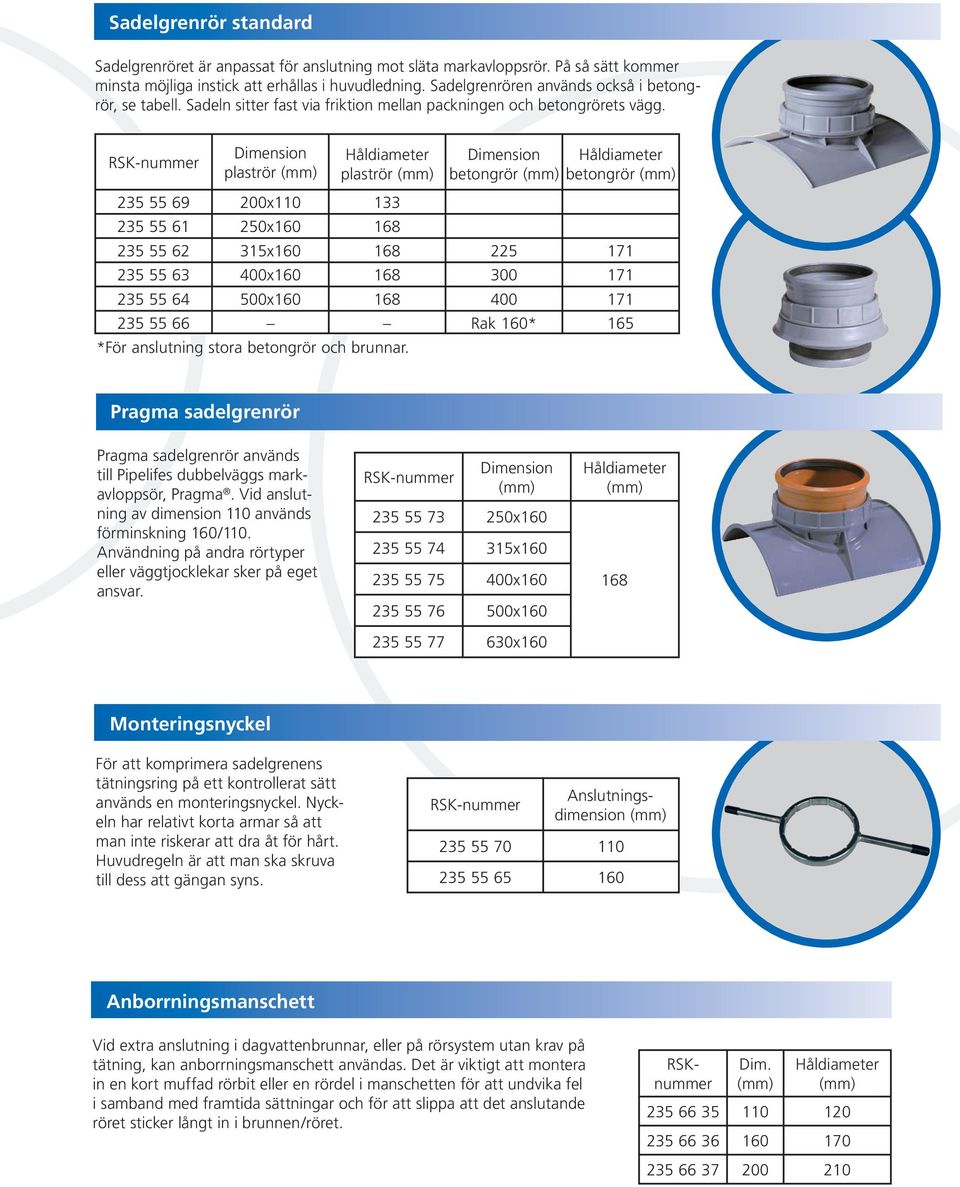

3 Sadelgrenrör standard Sadelgrenröret är anpassat för anslutning mot släta markavloppsrör. På så sätt kommer minsta möjliga instick att erhållas i huvudledning. Sadelgrenrören används också i betongrör, se tabell. Sadeln sitter fast via friktion mellan packningen och betongrörets vägg. RSK-nummer Dimension plaströr plaströr Dimension betongrör betongrör x x x x x Rak 160* 165 *För anslutning stora betongrör och brunnar. Pragma sadelgrenrör Pragma sadelgrenrör används till Pipelifes dubbelväggs markavloppsör, Pragma. Vid anslutning av dimension 110 används förminskning 160/110. Användning på andra rörtyper eller väggtjocklekar sker på eget ansvar. RSK-nummer Dimension x x x x x Monteringsnyckel För att komprimera sadelgrenens tätningsring på ett kontrollerat sätt används en monteringsnyckel. Nyckeln har relativt korta armar så att man inte riskerar att dra åt för hårt. Huvudregeln är att man ska skruva till dess att gängan syns. RSK-nummer Anslutningsdimension Anborrningsmanschett Vid extra anslutning i dagvattenbrunnar, eller på rörsystem utan krav på tätning, kan anborrningsmanschett användas. Det är viktigt att montera in en kort muffad rörbit eller en rördel i manschetten för att undvika fel i samband med framtida sättningar och för att slippa att det anslutande röret sticker långt in i brunnen/röret. RSKnummer Dim

4 Hålsåg För att få en bra och tät anslutning är det viktigt att använda rätt typ av hålsåg. Det används olika hålsåg för plast- och betongrör. Plastborrarna har hårdmetalltänder medan betongborrarna har diamanttänder. De två typerna har olika färg. Hålsågarna är försedda med 12 mm styrpinne. Hålsåg för plast RSK-nummer mm / /168 För plast Hålsåg för betong* Art.nummer mm / ** 160/165 Borrfäste för betongborr För betong Art.nummer mm Standard SDS SDS Max *Borr för betong levereras med SDS+ som standard. **Enbart för rakt sadelgrenrör Borrmaskin för betongrör Borrning i betong ställer stora krav på utrustningen. Maskinen behöver ge högt vridmoment vid låg hastighet och vara försedd med slirkoppling. Kontakta oss om du är osäker: Till plaströr kan man använda enklare borrmaskiner men chuckens spännvidd ska vara minst 13 mm.

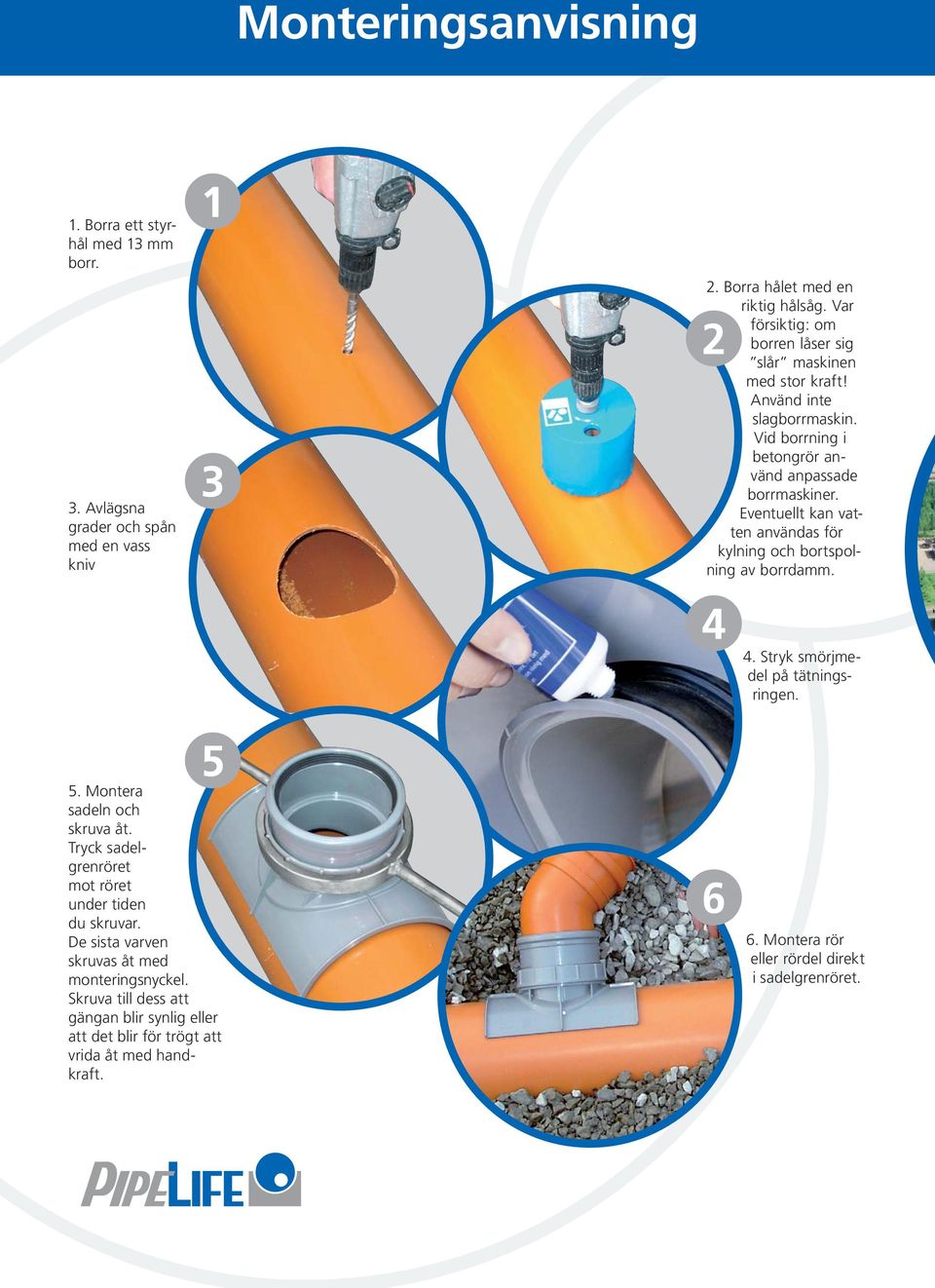

5 Monteringsanvisning 1. Borra ett styrhål med 13 mm borr. 3. Avlägsna grader och spån med en vass kniv 2. Borra hålet med en riktig hålsåg. Var försiktig: om borren låser sig slår maskinen med stor kraft! Använd inte slagborrmaskin. Vid borrning i betongrör använd anpassade borrmaskiner. Eventuellt kan vatten användas för kylning och bortspolning av borrdamm. 4. Stryk smörjmedel på tätningsringen. 5. Montera sadeln och skruva åt. Tryck sadelgrenröret mot röret under tiden du skruvar. De sista varven skruvas åt med monteringsnyckel. Skruva till dess att gängan blir synlig eller att det blir för trögt att vrida åt med handkraft. 6. Montera rör eller rördel direkt i sadelgrenröret.
