1 Samhälls-ekonomisk hållbar nivå på vattenförluster RÖK, mars 2019 Annika Malm, RISE Gilbert Svensson, Vattenforum Jon Røstum, Powel Linnea Axéll, RISE 1

2 Agenda 1. Vad är en hållbart rimlig nivå på vattenförluster i vårt dricksvattennät? 2. Projektet och Rapporten 3. Vattenbalansen (Excellark 1) 4. Hållbarläckagenivå, SELL (Excellark 2) 5. Vad kan man uppnå med ny teknik och nya strategier? 6. Slutsatser och framtidsspaning 7. Frågor 2

3 Vattenförbrukning i Sverige Vattenförbrukning (l/p/d) (Nt101) Vattenförbrukning, hushåll (l/p/d) (Nt101a) 3

4 Redovisad vattenförlust i 99 svenska kommuner (VASS 2017) % m³/km och dygn Linjär (m³/km och dygn) Stor variation i procentuell förlust Förlust i m3/km/d ligger mellan 0 och 10, med några få undantag De som ligger omkring 5 m3/km/d rapporterar procentsatser mellan 10% och 40% Ledningslängd per person spelar roll; många meter per person ger stor procentuell förlust trots låg förlust per km och dygn Övriga 80 kommuner har bristfällig rapportering och många nollar vattenförlusten genom att ange restposten som tillåten odebiterad förbrukning.

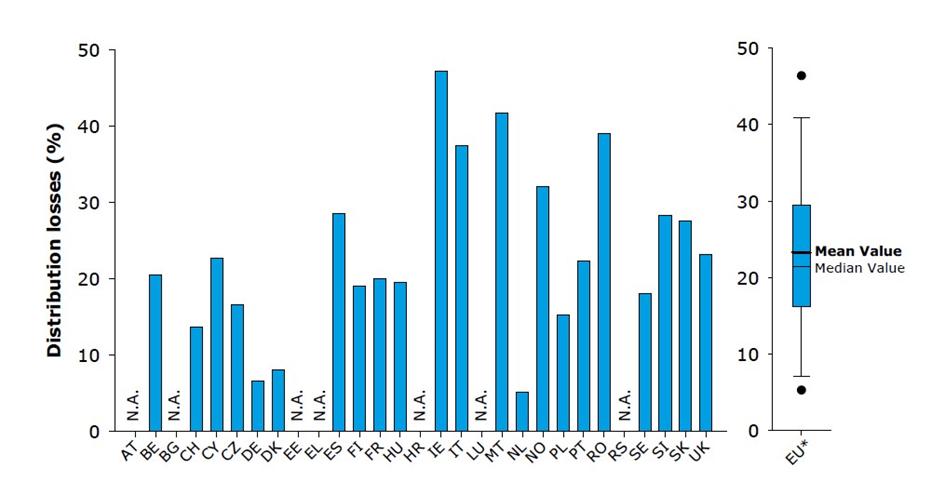

5 Vattenförlust i % för europeiska länder enligt Eureau

6 Hur kan vi bättre bestämma den verkliga förlusten? En trolig källa till överskattning av vattenförlusten är att den odebiterade omätta förbrukningen underskattas Om hälften av den verkliga förlusten sker i de privata servisledningarna kommer dessa i huvudsak att kvarstå även om förlusten minskar i det kommunala nätet 6

7 Egenförbrukning hur stor är denna? Exempel på registrering för Göteborg JAN FEB MARS APRIL MAJ JUNI JULI AUG SEPT OKT NOV DEC TOTALT LNV-drift LNA-drift LNAn-drift AS-kund LNM-drift LN-Ringön RT-ej deb.* Summa LNV-drift LNA-drift Hämtas från "Egenförbrukning LNV" Fyllning spolbilar 8m 3 3 ggr per dag på de 2 stora bilarna (alla vardagar + 2 helgdagar/månad) och 1,5m 3 5 ggr i veckan Driften följer upp vattenförbrukande aktiviteter månad för månad Olika enheter rapporterar in till ett gemensamt dokument Driftens egenförbrukning för 2017 är m 3 och motsvarar ca 2% av levererad volym LNAn-drift AS-kund LNM-drift LN-Ringön RT-ej deb 7 Spoling pumpstationer 4,5 m 3 per stationx242 stationer = 1089 m 3 /mån Normalmånad: Totalt LNA ~2223 m 3 (räknat på 21 vardagar) Förbrukning i bodar, schablon 30 m 3 /månad. Abonnemang som ligger på slang: 10 st á 5-10 l/min (räknar med 7,5 l/min) uppgift från Anders Larsson på mätarverkstan Uppgifter skickas varja månad till ansvarig för läckagestatistik. Månadsförbrukning ca 245 m3 (uppskattad utifrån mätaravläsningar )

8 Projektet och Rapporten Målet med projektet är att utveckla metodik för beräkning av vattenförluster baserat på internationella standarder anpassad till svenska förhållanden. Projektet beskriver hur man uppnår hållbara läckagenivåer för svenska VA-verksamheter baserat på internationell erfarenhet och metodik. 8

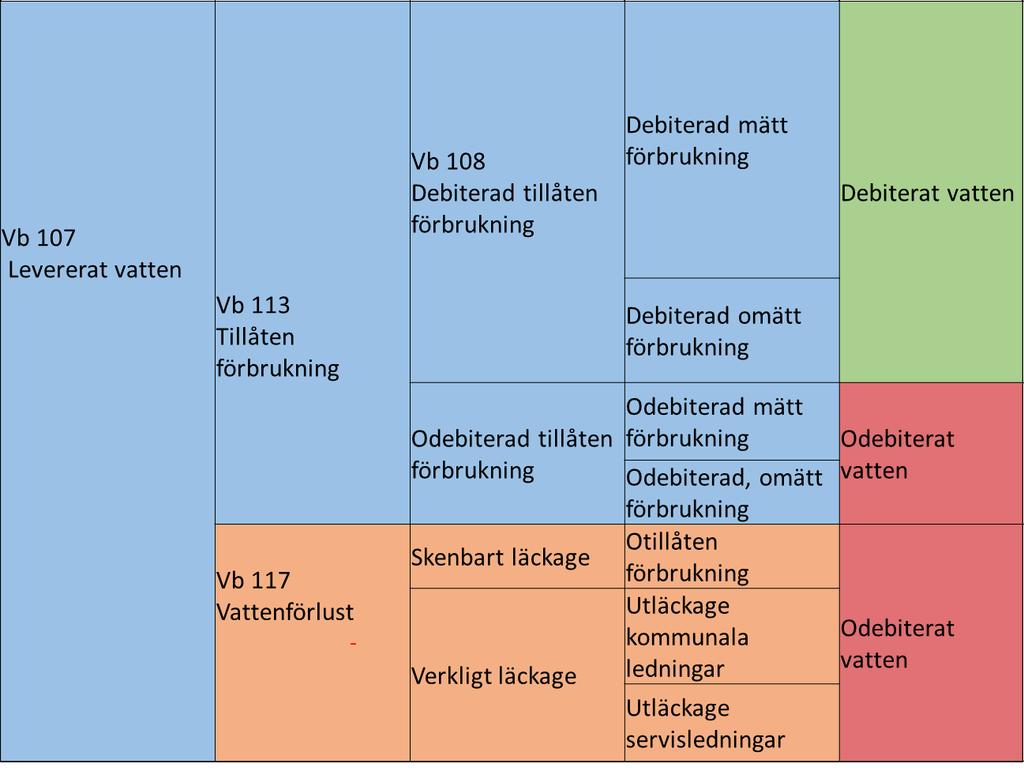

9 Vattenförlust förbrukning förbrukning servisledningar Tänkt leverans från projektet Två Excel-ark Vb 113 Vb 108 Debiterad tillåten förbrukning Debiterad mätt förbrukning OK? Tillåten förbrukning Debiterad omätt Debiterat vatten Vb 107 Levererat vatten Vb 113 Odebiterad tillåten förbrukning Odebiterad mätt förbrukning Odebiterad, omätt Odebiterat vatten Skenbart läckage Otillåten förbrukning Vb Verkligt läckage Utläckage kommunala ledningar Odebiterat vatten Utläckage 9

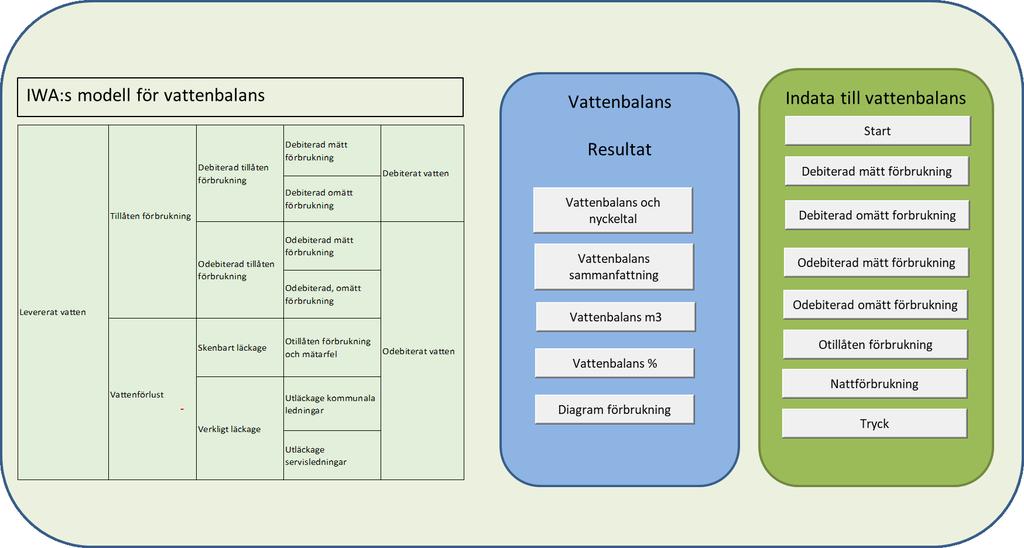

10 Vattenbalans - indata och resultat (Excelark 1) 10

11 Exempel på resultat från Excelark 1 Specifika tal: Vattenförlust 17% 4,7 m 3 /km/dygn ILI=4,1 11

12 Infrastruktur Läckage Index - ILI ILI är ett mått på distributionsnätets läckage status ILI beräknas som kvoten mellan det verkliga läckaget och det oundvikliga läckaget Ett bra nät har ett ILI mindre än 2-3, det vill säga läckaget är 2 till 3 gånger så så stort som det oundvikliga läckaget Vattenförlusten behöver då vara mindre än 5 m 3 /km/dygn ILI=CARL/UARL CARL=Current Annual Real Losses UARL=Unavoidable Annual Real Losses

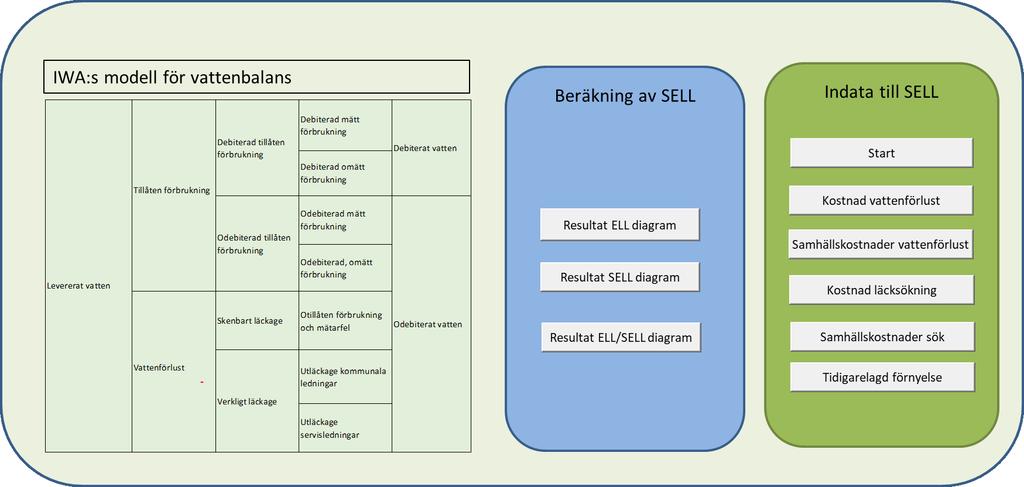

13 Hållbar läckagenivå, SELL - indata och resultat (Excelark 2) 13

14 Sustainable Economic Level of Leakage (SELL) Kostnad för att söka efter läckor/förbättra ledningsnätet Ersättning av ledningar Besparingar som görs genom att läckaget reduceras Minskat antal akuta reparationer Personalkostnader Modellkostnader Kostnader för mätutrustning Minskade produktionskostnader Minskade pumpkostnader för vatten och avlopp Minskat vattenflöde till avloppsreningsverket Sociala vinster 14

15 Resultat från Excelark 2 - SELL SELL Optimalt 15

16 Ökad digitalisering i vattenindustrin Hur påverkar det oss? 18

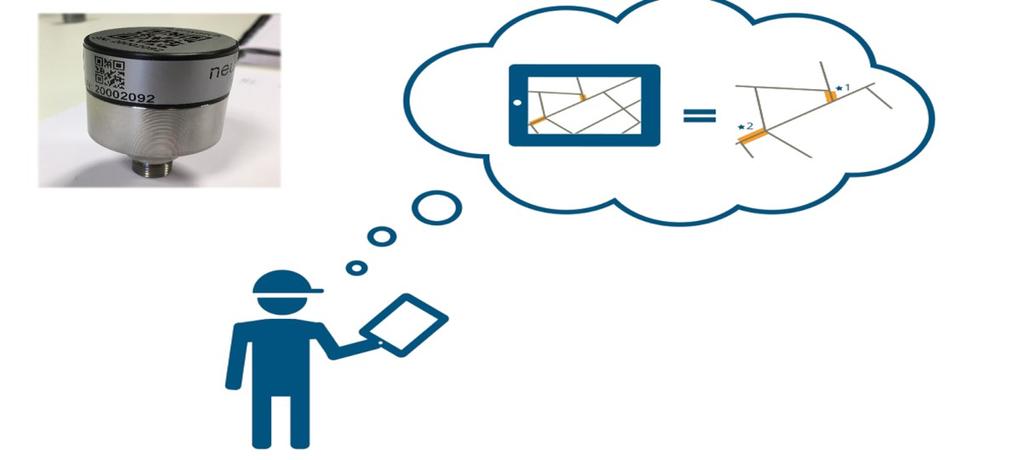

17 Hur utnyttjar vi IoT och kunderna/brukarna på ett smart/effektivt sätt? 19

18 Slutsatser och framtidsspaning Gör rätt i vattenbalansen Egenförbrukning schabloner räcker gott om man inte har helt rätt data Ha koll på era årliga mätningar hos kund det kan påverka mer än egenförbrukningen (smarta mätare kommer göra mycket) Ner på distrikt för att finna rätt åtgärder Smarta mätare, mätarplats i förbindelsepunkt? VASS koppling till myndigheter, viktigt för nationell planering och risker för vattenbrist. 21

19 FRÅGOR
