1 Generell tillämpning av mät- och ersättningsregler ALLMÄNT Mät- och ersättningsregler - MER är anpassade till AMA och är avsedda att användas vid förteckning av mängder och vid mätning och ersättning av arbete. Under rubrik Kommentar står texter som är vägledande vid tillämpning och tolkning av mät- och ersättningsreglerna. Kommentar Mät- och ersättningsreglerna MER är tillämpliga för arbeten som beskrivs i anslutning till AMA. Det innebär att man ska följa RA och AMA-nytt när beskrivningen upprättas. För beskrivningen gäller de regler som är formulerade i AMA om samband mellan teknisk beskrivning och AMA. I konsekvens härmed anger man i beskrivningens inledning: "Denna tekniska beskrivning ansluter till AMA" samt fackområde och generation av AMA. Mängdförteckning ska omfatta mängduppgifter med eller utan beskrivning, enligt definition i AB 04 och ABT 06. För att MER ska gälla för det aktuella objektet ska den vara förtecknad som handling i grupp 6 särskilda mät- och ersättningsregler (AB 04 kapitel 1 3) alternativt grupp 6 förfrågningsunderlag (ABT 06 kapitel 1 3) i förfrågningsunderlagets administrativa föreskrifter under AFB.22 enligt AMA AF 12. Därmed gäller MER vid reglering av i mängdförteckning angiven mängd samt vid reglering av ÄTA-arbeten enligt AB 04 eller ABT 06, kapitel 6 6. Kommentar MER gäller i sin helhet till skillnad mot AMA, som endast gäller enligt åberopade och enligt pyramidregeln gällande koder och rubriker. Förtecknandet av MER på angiven plats i förfrågningsunderlaget och kontraktshandlingarna innebär att mängdförteckningen i tillämpliga delar har upprättats enligt MER. Arbete mäts och ersätts enligt regel under åberopad kod och rubrik. Om denna saknar regel, gäller regel under närmast överordnade kod och rubrik som har regel. PRINCIPER FÖR MÄNGDFÖRTECKNING Mängdförteckning förutsätts vara komplett och baserad på koder och rubriker i RA och AMAnytt. BSAB-systemets regler för koder och rubriker tillämpas. Detta krav innebär att arbeten ska vara förtecknade i enlighet med regelsystemet och därmed ange kontraktsarbetenas totala omfattning. I det fall uppgift som gäller mängd eller belopp är utelämnad, för arbete där mängd eller belopp enligt regelsystemet ska vara angiven, och detta inte uttryckligen är angivet i mängdförteckningen, regleras ersättningen för den uppkomna mängden eller beloppet från noll. Kommentar Mängdförteckningen ska omfatta koder och rubriker för de arbeten som framgår av ritningar, beskrivningar med mera och som ska ingå i kontraktsarbetena, det så kallade "kompletthetskravet". Med AMA-nytt avses den utgåva som var utgiven vid tidpunkten för förfrågningsunderlagets datering. BSAB-systemets regler ger möjligheter för användaren att göra tillägg med nya koder och rubriker. Om så görs måste beaktas att texter under överordnade koder och rubriker enligt pyramidregeln är relevanta i beskrivningen och i AMA. Det krävs att mätoch ersättningsreglerna kan tillämpas för de nya koderna och rubrikerna eller att nya regler införs. Om nya regler införs måste dessa anges på sätt som framgår av Ändringar av eller tillägg till MER. När en separat teknisk beskrivning upprättas ska tillhörande mängdförteckning minst uppta de koder och rubriker under vilka det ska finnas mängduppgifter, eller som ska "tre- eller fyrstreckas". Varje ny version av AMA-nytt kan omfatta både nya koder och rubriker och sådana som har annullerats. Koder och rubriker från olika RA-delar, till 1

2 exempel Anläggning och EL, får förekomma i en och samma mängdförteckning. Beakta att det inte finns mät- och ersättningsregler för enskilda arbeten enligt AMA EL. I de fall mängdförteckning endast redovisar vissa mängder eller uppgifter om belopp ska underlag för beräkning av mängd eller belopp återfinnas i handlingarna. I mängdförteckningens inledning ska det framgå under vilka koder som uppgifter om mängd eller belopp är utelämnade. SKRIVSÄTT I MÄNGDFÖRTECKNING Kommentar Enligt MER kan mängduppgift under aktuell kod och rubrik utelämnas i mängdförteckning i följande fall. 1. När det under kod och rubrik i MER framgår att ersättning ingår i ersättning för annan kod och rubrik. Under sådan "annan kod och rubrik" framgår det också under att ersättning för annat arbete ingår. 2. När det under under kod och rubrik i MER framgår att ersättning ingår i ersättning för annat arbete, till exempel Ersättning ingår i ersättning för arbeten där ZBE är åberopad. Detta innebär att ZBE ska finnas i mängdförteckningen och vara streckad i alla fyra kolumnerna ( fyrstreckad ) samt vara medtagen i den tekniska beskrivningen. Enligt MER finns inga mätregler för ZBE. 3. När MER anger "Arbete ersätts med ett belopp" skrivs streck i de tre första kolumnerna. 4. När endast à-pris för så kallade regleringspriser infordras, se till exempel CDB.23 Jordförstärkning med inblandningspelare, sätts streck i kolumnen för belopp och mängden 0 anges i kolumnen för mängd. Regleringspris används om erforderlig mängd, såsom stabiliseringsmedel i exemplet, behöver ändras efter provning i förhållande till angiven mängd, så kallat kalkylvärde, enligt handlingarna. Om det behövs à-pris för andra arbeten kan en särskild à-prislista upprättas. I sådant fall ska förutsättningarna för utförande av dessa arbeten anges i förfrågningsunderlaget. Denna à- prislista bör också ligga till grund för utvärdering av anbud genom användande av fiktiva mängder. Så kallad "fyrstreckare" bör inte användas i andra fall än vad som anges i MER. För att ersättning för så kallade "fyrstreckare" ska ingå i kontraktsarbetena ska de fyra strecken vara utskrivna i mängdförteckningen. Tabellen SKRIVSÄTT I MÄNGDFÖRTECKNING och övriga tillämpningsanvisningar ska inte återges i inledningen till mängdförteckning eftersom MER, när den är förtecknad under AFB.22 i de administrativa föreskrifterna som handling i grupp 6, ingår i förfrågningsunderlaget och kontraktshandlingarna. Mängduppgift eller belopp anges endast på lägsta aktuella kodnivå. Streck ska inte användas på överordnad nivå. 2

3 Skrivsättet Arbete mäts och ersätts på sätt som anges i mängdförteckning innebär att mängd och mätstorhet ska anges i mängdförteckning, alternativt ska ett belopp infordras. Arbetet ska inte fyrstreckas. PRINCIPER FÖR MÄTNING Arbete som mäts är beställt och utfört arbete. Mätning sker i teoretisk sektion, om inte annat anges i enskild mätregel. Mätning sker inom teoretiska begränsningslinjer, om inte annat anges i enskild mätregel. Mätning sker i verklig lutning, om inte annat anges i enskild mätregel. Mätregler Kommentar Med beställt arbete avses arbete enligt mängdförteckningen. Med utfört arbete avses att arbetet ska ha utförts i enlighet med handlingarna. Med mätning i teoretisk sektion avses att teoretisk sektion ska användas vid mätning. Med mätning inom teoretiska begränsningslinjer avses att teoretiska begränsningslinjer ska användas vid mätning. Med mätning i verklig lutning avses att mätning utförs i mätobjektets verkliga läge. Vid förändrat utförande och/eller förändrade förutsättningar framgår principer för mätning av figur 1. Då mängdförteckningen upptar koder och rubriker som saknar mät- och ersättningsregler i MER kan det uppkomma skiljaktigheter mellan parterna om hur mätningen ska göras och vad som kan anses ingå i ersättning. Det kan exempelvis bli fallet om koder och rubriker från olika fackområden finns i mängdförteckningen. Exempel på detta är elarbeten i en anläggningsentreprenad. För att undvika tolkningssvårigheter i sådana situationer är det lämpligt att komplettera med specifika mät- och ersättningsregler för aktuella koder och rubriker. Arbete där mängd anges mäts i någon av mätstorheterna antal längd teoretisk eller verklig area teoretisk eller verklig volym 3

4 teoretisk eller verklig vikt på sätt som framgår av PRINCIPER FÖR MÄTNING eller enskild mätregel. Under denna rubrik står kompletterande regel till mätregel under överordnad eller angiven kod och rubrik. Kommentar Exempel på komplettering av mätregel är förtydligande figurer för detaljschakter och texter angående hur vissa lager ska mätas. PRINCIPER FÖR ERSÄTTNING Ersättning för arbete där mängd anges baseras på à-pris för mätenheter enligt följande. À-pris för ett intervall avser ersättning för arbete inom angivet intervall. Ersättningsregel I ersättning ingår ersättning för samtliga under aktuell kod och rubrik i handlingarna upptagna arbeten för produktionsresultat i enlighet med regel för samband mellan teknisk beskrivning, AMA och MER. Kommentar Allmänna kostnader Sambandet mellan teknisk beskrivning, AMA och MER framgår av avsnittet "Regler för samband mellan teknisk beskrivning och AMA" i AMA. Det så kallade kompletthetskravet på koder och rubriker i mängdförteckningen gäller varför arbete ska beskrivas under tillämplig kod och rubrik i enlighet med BSAB-systemet. Ersättning för arbeten och åtaganden enligt administrativa föreskrifter liksom krav under byggdelskoder ingår i ersättning för mängdförtecknade arbeten. Kommentar Koder och rubriker under BBB ska inte skrivas in i mängdförteckning, däremot måste de skrivas in med tillhörande text i den separata tekniska beskrivningen som hör till mängdförteckningen. Görs en mängdförteckning med teknisk beskrivning måste koder och rubriker med tillhörande text under BBB skrivas in, då de anger kalkylförutsättningar men ska inte "fyrstreckas". Byggdelar ska enligt reglerna i MER inte mängd- och kostnadsregleras. Byggdelskoder med tillhörande text tas upp i mängdförteckning med teknisk beskrivning men ska inte "fyrstreckas". I mängdförteckning utan teknisk beskrivning tas byggdelskoder med tillhörande text upp i den separata tekniska beskrivningen som hör till mängdförteckningen, då de anger kalkylförutsättningar. Byggnadsverkskod och rubrik kan tas med i mängdförteckning i de fall ett belopp för arbetet begärs. Gränsdragning mot andra delar i objektet som är redovisade i samma mängdförteckning ska anges. 4

5 Se vidare i "Regler för samband mellan teknisk beskrivning och AMA" i AMA. Under denna rubrik står uppgift om ersättning för annat arbete som enligt MER ingår i ersättning för aktuellt arbete. Kommentar Exempel på annat arbete som ska ersättas under aktuell kod och rubrik är EBJ.11 Injektering av foderrör till spännarmering som ingår i ersättning för EBC.12 Spännarmering. Under denna rubrik står uppgift om tillägg till och reglering av ersättning utöver den ersättning som gäller för aktuellt arbete enligt mät- och ersättningsregel. Under denna rubrik står förtydligande uppgifter av skiftande slag. Ändringar av eller tillägg till MER Ändringar av eller tillägg till reglerna i MER anges i kontraktet eller i en särskild handling som rangordnas under grupp 6 i kapitel 1 3 i AB 04 och ABT 06. Där anges innebörd av ändring eller tillägg, alternativt ges uppgift om var i mängdförteckning eller annan handling som ändring eller tillägg redovisas. Kommentar Ändringar av eller tillägg till mät- och ersättningsregler, eller nya regler som införs där sådana saknas i MER, kan föras in i mängdförteckning under aktuell kod och rubrik, och blir gällande under förutsättning att ändringen är angiven i kontraktet eller i den särskilda handlingen enligt ovan. Av den särskilda handlingen ska det tydligt framgå att den innehåller ändringar av och tillägg till MER. Ändringar eller tillägg kan föranledas av att AMA-nytt har publicerat sådana eller när mät- och ersättningsregel i MER inte är tillämplig. Tillägg kan även vara aktuellt när mängdförteckning omfattar koder och rubriker som inte finns i MER eller när mät- och ersättningsregel saknas i ovanförliggande pyramid. Andra ändringar och tillägg bör undvikas då det kan vara svårt att överblicka konsekvenserna. När MER tillämpas bör den därför gälla utan ändringar. 5

6 Kompletterande tillämpning av mät- och ersättningsregler Mät- och ersättningsregler anläggningsarbeten, MER Anläggning 17, är avsedda att användas vid förteckning av mängder och vid mätning och ersättning av anläggningsarbeten. PRINCIPER FÖR MÄNGDFÖRTECKNING Fall A och Fall B I mängdförteckning angivna schaktmassor, fyllningsmassor och material för vissa lager, som mäts och ersätts i volym (m 3 ), delas upp i Fall A och Fall B. Uppdelningen utgår från de kvalitetskrav som gäller enligt handlingarna. Med schaktmassor avses även massor från borttagning av markvegetation och jordmån. För schakt avses med Fall A massor som enligt i handlingarna lämnade uppgifter är användbara till ingående fyllningar eller lager, eller som ska lämnas kvar inom arbetsområdet. Med Fall B avses att massorna antingen inte är användbara för ingående fyllningar eller lager eller utgör överskottsmassor. Om inget Fall anges för schakt gäller Fall A vid mätning och ersättningsreglering. För fyllning och lager avses med Fall A massor som är användbara för dessa ändamål från schakter inom arbetsområdet. Med Fall B avses anskaffande av massor från sidotag. Om inget Fall anges för fyllning eller lager gäller Fall A vid mätning och ersättningsreglering utom för massor och material enligt avsnitt CEC.72, CED, CLB.2 och D för vilka Fall B gäller. Vid beräkning av tillgång till massor i fyllning och lager och reglering ska hänsyn tas till massors volymförändring vid bearbetning. Koefficient för volymförändring vid bearbetning av massor anges i mängdförteckning. Saknas sådan angivelse gäller 1,0 för jordschaktmassor och koefficienter enligt nedanstående tabell för bergschaktmassor. Volymförändringskoefficienter för bergschaktmassor. Reglering avseende angivna Fall A- och Fall B-massor ska grundas på påvisad avvikelse från angivna kvalitetskrav. Angiven uppdelning i Fall A- och Fall B-massor är inte ett beordrat sätt för arbetenas utförande. Kommentar Massor som enligt i handlingarna lämnade uppgifter är användbara till ingående fyllningar eller lager och som av entreprenören disponeras på annat sätt, ska ersättas med massor som uppfyller kvalitetskrav enligt handlingarna. Med massor som är användbara från schakt inom arbetsområdet, avses att de är användbara utan särskild bearbetning om inte annat framgår av handlingarna. Erfordras bearbetning av schaktmassor, till exempel krossning, siktning eller sortering, ska detta framgå under aktuell kod och rubrik i beskrivningen. 6

7 BV:B BV:C BV:D Tunnlar och bergrum Arbetet ersätts med ett belopp. Kanaler och bassänger Arbetet ersätts med ett belopp. Vägar och planer Arbetet ersätts med ett belopp. BV:DCB/Y Vägar för vägtrafik, tillfällig väg BV:E I ersättning ingår ersättning för borttagande av tillfällig väg. Broar, bryggor och kajer Arbetet ersätts med ett belopp. BV:EBB/Y Broar för vägtrafik, tillfällig bro BV:F BV:G BV:H BV:J BV:U BV:V BV:Z I ersättning ingår ersättning för borttagande av tillfällig bro. Stödkonstruktioner, murar, dammar, vallar och skärmar Arbetet ersätts med ett belopp. Master och torn Arbetet ersätts med ett belopp. Ledningsnät Arbetet ersätts med ett belopp. Maskinbyggnadsverk Arbetet ersätts med ett belopp. Markområden Arbetet ersätts med ett belopp. Vattenområden Arbetet ersätts med ett belopp. Övriga byggnadsverk Arbetet ersätts med ett belopp. 7

8 B BB BBC FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UNDERSÖKNINGAR O D BBC.1 Undersökningar av mark- och vattenförhållanden m m BBC.2 BBC.281 BBC.3 BC BCB BCB.3 Arbete mäts och ersätts på sätt som anges i mängdförteckning. Provarbeten Arbete mäts och ersätts på sätt som anges i mängdförteckning. Förprovningspelare Arbete mäts i antal installerade pelare och pelarnas totala inblandningslängd. Arbetet ersätts dels per styck och dels per meter. Undersökningar av anläggningar m m Arbete mäts och ersätts på sätt som anges i mängdförteckning. HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARBETEN I ANLÄGGNING Arbete mäts och ersätts på sätt som anges i mängdförteckning. Tillfälliga åtgärder för skydd m m av ledning och kabel Tillfälliga åtgärder för skydd m m av ledning och kabel, korsningsvinkel Arbete mäts i antal om aktuellt arbete inte ersätts med ett belopp. Regeln gäller för korsning med befintlig ledning, ledningsstråk eller dylikt med korsningsvinkel v 30-90, se figur MER BCB.3/1. Om mått inte har angetts i handlingarna gäller D 0,4 m och b h = 1,0 m 0,4 m. I ersättning ingår ersättning för återfyllning och packning kring befintlig ledning. Figur MER BCB.3/1. Mått för ledning eller ledningsstråk som ska åtgärdas tillfälligt 8

9 BCD BCD.1 BCD.2 BD BDB BDB.11 BDB.12 BDB.13 BDB.2 BE Tillfälliga åtgärder för skydd m m av ledning, korsningsvinkel < 30 Arbete mäts i längd om aktuellt arbete inte ersätts med ett belopp. Regeln gäller för korsning med befintlig ledning, ledningsstråk eller dylikt med korsningsvinkel v < 30, se figur MER BCB.3/1. Om mått inte har angetts i handlingarna gäller D 0,4 m och b h = 1,0 m 0,4 m. I ersättning ingår ersättning för återfyllning och packning kring befintlig ledning. OMRÅDE FÖR TILLFÄLLIG UPPLÄGGNING AV AVFALL OCH FÖRORENADE MASSOR Tillfällig uppläggning av förorenade massor Arbete mäts i volym. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Tillägg gäller för verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. Tillfällig uppläggning av avfall Arbete mäts och ersätts på sätt som anges i mängdförteckning. SANERINGSARBETEN SANERINGSARBETEN I MARK, ANLÄGGNING O D Sanering av uppgrävda massor eller avfall Arbete mäts i uppgrävda massors eller avfalls verkliga vikt. Sanering i mark utan uppgrävning Arbete mäts och ersätts på sätt som anges i mängdförteckning. Sanering i rörledning m m Arbete mäts i rörlednings längd. Saneringsarbeten på annan plats än föroreningsplatsen Arbete mäts i uppgrävda massors eller avfalls verkliga vikt. FLYTTNING, DEMONTERING OCH RIVNING BEB BEB.1 FLYTTNING Flyttning av anläggning 9

10 BEB.1103 Flyttning av enheter bestående av stängsel, staket, räcke med fundament, stolpe e d BEB.114 BEB.13 Flyttning av stängsel, staket o d Flyttning av spåranläggning BEC BEC.1 BEC.11 BEC.12 BEC.122 Spår Arbete mäts i längd av spår bestående av dubbla räler, spårmeter. Växlar och spårkorsningar, bangårdsutrustningar DEMONTERING Demontering av anläggning Demontering av ledning m m Arbete mäts och ersätts på sätt som anges i mängdförteckning. Demontering av väg, plan o d Demontering av stödkonstruktion m m Arbete mäts och ersätts på sätt som anges i mängdförteckning. BEC.1222 Demontering av stödmur BEC.14 BEC.143 BEC.144 Demontering av bro, brygga, kaj, mur, tunnel, kammare o d Arbete ersätts med ett belopp. Demontering av mur, trappa o d Arbete mäts och ersätts på sätt som anges i mängdförteckning. Demontering av mast, torn o d BEC.1503 Demontering av enheter bestående av stängsel, staket, räcke med fundament, stolpe e d BEC.155 BEC.156 Demontering av stängsel, staket o d Demontering av vägräcke 10

11 BEC.157 Demontering av kantstöd BEC.1583 Demontering av plattform på mark Arbete mäts och ersätts på sätt som anges i mängdförteckning. BEC.1618 Demontering av diverse anläggningskompletteringar till bro BEC.171 BED BED.1 Arbete mäts och ersätts på sätt som anges i mängdförteckning. Demontering av spår Demontering av spår Längd som mäts är längd av spår bestående av dubbla räler, spårmeter. Demontering av räl Demontering av sliper RIVNING Rivning av anläggning BED.1111 Rivning av hel rörledning BED.1113 Rivning av stödkonstruktion för rörledning Arbete mäts och ersätts på sätt som anges i mängdförteckning. BED.1121 Rivning av hel el- och telekabel BED.12 Rivning av väg, plan o d BED.1214 Rivning av bitumenbundna lager Tillägg gäller för verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. BED Rivning av bitumenbundna lager, hela lagertjockleken Reglering av lagertjocklek utförs vid skillnad mellan angiven och verklig lagertjocklek. Reglering utförs vid ökad lagertjocklek per 50 mm. Tillägg gäller för längd för särskild åtgärd för att skarp avgränsning mellan riven och kvarvarande yta ska erhållas. 11

12 BED Rivning, fräsning av diverse bitumenbundna konstruktioner Arbete mäts och ersätts på sätt som anges i mängdförteckning. BED.122 BED.141 Rivning av stödkonstruktion m m Arbete mäts och ersätts på sätt som anges i mängdförteckning. Rivning av bro Arbete mäts och ersätts på sätt som anges i mängdförteckning. BED.1410 Rivning av hel bro Arbete ersätts med ett belopp. BED.1411 Rivning av beläggning på bro BED.142 Rivning av brygga, kaj o d Arbete mäts och ersätts på sätt som anges i mängdförteckning. BED.1431 Rivning av mur BED.1503 Rivning av enheter bestående av stängsel, staket, räcke med fundament, stolpe e d BED.155 BED.156 BED.157 Rivning av stängsel, staket o d Rivning av vägräcke Rivning av kantstöd BED.1582 Borttagning av väg- och ytmarkeringar Längsgående markeringar, långa tvärgående markeringar, bullerräfflor och målning på kantstöd Regeln gäller för markeringar som mäts i längd enligt DEE. Korta tvärgående markeringar, texter och reflektorer Regeln gäller för markeringar som mäts i antal enligt DEE. Markeringar, fyllda ytor Area som mäts är markerad yta. Regeln gäller för markeringar som mäts i area enligt DEE. BED.1583 Rivning av plattform på mark 12

13 Arbete mäts och ersätts på sätt som anges i mängdförteckning. BED.1613 Rivning av räcken på bro BED.1614 Rivning av övergångskonstruktioner BED Rivning av kantskoningar i bro BED.171 BEE BEE.2 BF BFB BFB.1 BFB.2 BFC BFD Rivning av spår Rivning av spår Längd som mäts är längd av spår bestående av dubbla räler, spårmeter. Rivning av räl Rivning av sliper HÅLTAGNING Håltagning i anläggningsdelar TRÄDFÄLLNING, RÖJNING M M TRÄDFÄLLNING Fällning av samtliga träd inom angivet område Arbete mäts i volym av trädstam ovanför stubbskäret inklusive topp och bark, skogskubikmeter. Fällning av enstaka träd RÖJNING Arbete mäts i verklig area. BORTTAGNING AV STUBBAR BFE BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Arbete mäts i volym inom verklig sektion. Regeln gäller i de fall borttagning av markvegetation och jordmån ska utföras som separat arbete. I ersättning ingår ersättning för 13

14 1. Vid Fall A transport till plats för uppläggning och lagring eller till plats där markvegetation eller jordmån ska användas inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Tillägg gäller för verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. BFF BFF.3 BFF.4 BFG BG Borttagning av markvegetation och jordmån som inte utförs som separat arbete mäts och ersätts under CBB. UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN Arbete mäts i volym inom verklig sektion. Uppläggning och lagring av tillvaratagen markvegetation I ersättning ingår ersättning för lastning och transport av tillvaratagen markvegetation till plats där markvegetation ska användas inom arbetsområdet. Uppläggning och lagring av tillvaratagen jordmån I ersättning ingår ersättning för lastning och transport av tillvaratagen jordmån till plats där jordmån ska användas inom arbetsområdet. YTRENSNING Arbete ersätts med ett belopp. SPONT VID FÖRARBETEN M M Arbete mäts i area l h enligt figur MER BG/1 och figur MER BG/2. Längd l som mäts är krönmeter spont. Höjd h som mäts är den sponthöjd som erfordras enligt de geotekniska eller konstruktiva förutsättningar som framgår av handlingarna. Figur MER BG/1. Längd l för slagen spont 14

15 BGB BGB.22 BJ BJB Figur MER BG/2. Sponts höjd h Tillfällig spont som inte erfordras av utrymmes-, geotekniska eller konstruktiva skäl mäts och ersätts inte. Arbete ersätts med minst 1 m 2 per krönmeter spont. Reglering av längd av spont som svetsas utförs vid skillnad mellan angiven och verklig höjd. Längd l som mäts är verklig längd av krönmeter svetsad spont. Höjd som mäts för glesspont är höjd av hela spontröret, spontplanket eller dylikt. TILLFÄLLIG SPONT Släde, kassett Längd som mäts är längd av ledningsgrav eller schaktgrop. GEODETISKA MÄTNINGSARBETEN GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS Arbete mäts och ersätts på sätt som anges i mängdförteckning. 15

16 C CB CBB TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M SCHAKT JORDSCHAKT Arbete mäts i volym enligt figur MER CBB/1. Släntlutning enligt handlingarna gäller som mätgräns. Om ingen släntlutning angetts gäller 1:1. Om slänt måste utföras med flackare lutning än vad som framgår av handlingarna mäts arbete i volym för verkligt utfall, med verklig släntlutning som mätgräns, under förutsättning att berörd släntlängd mätt i släntkröns riktning är > 10 m. Mätgräns för schakt i de fall spont föreskrivits är lodrät och går i gränsen mellan spont och jord. Blocks volym beräknas som del av minsta omskrivna rätblocks volym, se figur MER CBB/2. Blocks volym är 0,8 b h l. Figur MER CBB/1. Figur MER CBB/2. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. 16

17 CBB.13 CBB.15 CBB.2 CBB Vid jordförstärkning med inblandningspelare schakt av upptryckta jordmassor Tillägg gäller för 1. Verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. 2. Antal ytblock > 3,0 5,0 m Antal jordblock > 3,0 5,0 m Antal icke jordfasta sido- och bottenblock > 3,0 5,0 m Volym av schakt i sprängstensfyllning. I ersättning ingår ersättning för återfyllning utanför teoretisk sektion vid borttagande av icke jordfast sido- och bottenblock. Borttagning av markvegetation och jordmån som inte utförs som separat arbete under BFE mäts och ersätts under CBB. Yt- och jordblock > 5,0 m 3, icke jordfasta sido- och bottenblock > 5,0 m 3 samt jordfasta sidooch bottenblock mäts och ersätts under CBC.75. Blockrensning i terrass för väg, plan o d Area som mäts är terrassytans area. Blockrensning i befintlig mark för väg, plan o d Area som mäts är markytans area. Jordschakt för byggnad Tillägg gäller för 1. Antal ytblock 1,0 3,0 m Antal jordblock 1,0 3,0 m Antal icke jordfasta sido- och bottenblock 1,0 3,0 m 3. Jordschakt för grundläggning av byggnad, terrassering enligt figur MER CBB.21/1 gäller. 17

18 CBB.22 CBB.3 Figur MER CBB.21/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. A = 1,6 m gäller vid utförande av dränledning om inget annat mått har angetts i handlingarna. Jordschakt för grundläggning av byggnad, detaljschaktning enligt figur MER CBB.22/1 gäller. Figur MER CBB.22/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. Jordschakt för ledning, kabel m m Mätregel för CBB gäller, med undantag för regel nedan för jordschakt för separat ledningsgrav med schaktarea 1,0 m Åberopad principritning CBB.311:1, CBB.311:2, CBB.3121:1, CBB.3121:2, CBB.3121:3 eller CBB.313 gäller med minimimått enligt AMA Anläggning 17, om inget annat anges i handlingarna. 18

19 2. Vid schakt av ledningsgrav i anslutning till annan schaktning och fyllning gäller mätgräns enligt figurer MER CBB.3/1, MER CBB.3/2. 3. Schaktbottenbredd för rörledning bestämd utifrån A-mått enligt figur MER CBB.3/3 gäller som mätgräns om inget annat mått har angetts i handlingarna. 4. Vid jordschakt för bergschakt i ledningsgrav mäts även schakt för föreskriven avtäckningszon utanför teoretisk slänt för bergschakt. Figur MER CBB.3/1. Schakt i fyllning respektive före fyllning Figur MER CBB.3/2. Figur MER CBB.3/3. A = 0,35 m gäller för rörledning om inget annat mått har angetts i handlingarna. A = 0,5 m gäller för trumma om inget annat mått har angetts i handlingarna. I ersättning ingår ersättning för 1. Schakt med en teoretisk schaktvolym 2,0 m 3 för breddökning och fördjupning av ledningsgrav för avstängningsanordningar, brunnar, fundament, fogningsarbete och dylikt. 2. Schakt med en teoretisk schaktvolym 2,0 m 3 för utspetsning i jord. 19

20 CBB.43 CBB.45 CBB.5 Tillägg gäller för 1. Antal ytblock 1,0 3,0 m Antal jordblock 1,0 3,0 m Antal icke jordfasta sido- och bottenblock 1,0 3,0 m 3. Jordschakt för separat ledningsgrav med schaktarea 1,0 m 2, utan berg Regeln gäller för jordschakt för separat ledningsgrav med teoretisk sektion 1,0 m 2 under förutsättning att berg inte förekommer i ledningsgraven. Med separat grav avses grav för ledning som inte ligger i direkt anslutning till schaktnings- eller fyllningsområde för övrigt arbete. Blocks volym beräknas som del av minsta omskrivna rätblocks volym, se figur MER CBB/2. Blocks volym är 0,8 b h l. Tillägg gäller för 1. Verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. 2. Antal ytblock 1,0 3,0 m Antal ytblock > 3,0 5,0 m Antal jordblock 1,0 3,0 m Antal jordblock > 3,0 5,0 m Antal icke jordfasta sido- och bottenblock 1,0 3,0 m Antal icke jordfasta sido- och bottenblock > 3,0 5,0 m 3. Yt- och jordblock > 5,0 m 3, icke jordfasta sido- och bottenblock > 5,0 m 3 samt jordfasta sidooch bottenblock mäts och ersätts under CBC.75. Blockrensning i terrass för järnväg Area som mäts är terrassytans area. Jordschakt för järnväg i befintligt spår Längd som mäts är längd av spår bestående av dubbla räler, spårmeter. I ersättning ingår ersättning för lastning och transport. Tillägg gäller för verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. Jordschakt för bro, brygga, kaj, kassun o d enligt figur MER CBB.5/1 gäller. 20

21 CBB.61 Figur MER CBB.5/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. Tillägg gäller för 1. Antal ytblock > 2,0 3,0 m Antal jordblock > 2,0 3,0 m Antal icke jordfasta sido- och bottenblock > 2,0 3,0 m 3. Jordschakt för dike Mätregel för CBB gäller, med undantag för regel nedan för arbete med jordschakt för dike med sektion 1,0 m 2. Jordschakt för dike med sektion 1,0 m 2, utan berg Regeln gäller för jordschakt för dike med teoretisk sektion 1,0 m 2 under förutsättning att berg inte förekommer i dikessektionen. Tillägg gäller för 1. Verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. 2. Antal ytblock 1,0 3,0 m Antal ytblock > 3,0 5,0 m Antal jordblock 1,0 3,0 m Antal jordblock > 3,0 5,0 m Antal icke jordfasta sido- och bottenblock 1,0 3,0 m Antal icke jordfasta sido- och bottenblock > 3,0 5,0 m 3. Yt- och jordblock > 5,0 m 3, icke jordfasta sido- och bottenblock > 5,0 m 3 samt jordfasta sidooch bottenblock mäts och ersätts under CBC.75. CBB.71 Avtäckning av berg 21

22 Area som mäts är horisontal area. CBB.722 Urgrävning för byggnad CBB.723 CBB.725 CBB.73 CBB.74 Tillägg gäller för 1. Antal ytblock 1,0 3,0 m Antal jordblock 1,0 3,0 m Antal icke jordfasta sido- och bottenblock 1,0 3,0 m 3. Urgrävning för ledning Tillägg gäller för 1. Antal ytblock 1,0 3,0 m Antal jordblock 1,0 3,0 m Antal icke jordfasta sido- och bottenblock 1,0 3,0 m 3. Urgrävning för bro, brygga, kaj, kassun o d Tillägg gäller 1. Antal ytblock > 2,0 3,0 m Antal jordblock > 2,0 3,0 m Antal icke jordfasta sido- och bottenblock > 2,0 3,0 m 3. Borttagning av överlastmassor och upptryckta massor Arbete mäts i volym inom verklig sektion vid tidpunkt då arbete påbörjas. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Tillägg gäller för verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. Jordschakt i rör, trumma, brunn o d Tryckt eller borrad rörledning Ersättning för jordschakt, det vill säga tömning av rörledning, ingår i ersättning för PBF. Övriga förläggningssätt Arbete mäts i volym. Volym som mäts är volym enligt figur MER CBB.74/1 inom teoretisk sektion. 22

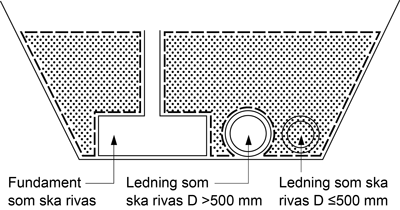

23 CBB.84 Figur MER CBB.74/1. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Tillägg gäller för verklig vikt av massor som av föroreningsskäl behöver behandlas eller deponeras. Förschakt för rivning och demontering enligt figur MER CBB.84/1 gäller. Figur MER CBB.84/1. 23

24 CBC BERGSCHAKT Arbete mäts i volym. Släntlutning enligt handlingarna gäller som mätgräns. Om ingen släntlutning angetts gäller 5:1. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Tillägg gäller för 1. Bergs överyta mätt som horisontal area inom teoretiska begränsningslinjer för losshållning enligt måtten a + b i figur MER CBC/1. I de fall losshållning utförs genom djupsprängning inom del av överytan delas bergs överyta upp i yta a där underborrning utförs och i yta b där djupsprängning utförs. I ersättning ingår ersättning för underborrning och djupsprängning samt utlastning av tillkommande massor på grund av svällning. Ersättning för bergs överyta utgår med ett à-pris vid bergschaktdjup 1,0 m och med ett à- pris vid bergschaktdjup > 1,0 m. Vid sprängning i etapper inom area som mäts och ersätts under angiven kod och rubrik, mäts överytan endast en gång. 2. Area för släntyta eller botten där sprängning utförs enligt bergschaktningsklass 1 4 i tabell AMA CBC/1 och tabell AMA CBC/2. Sprängning i slänt är area mellan verklig övre bergnivå och teoretisk terrassnivå eller dikesbotten. 3. Förförstärkning av släntyta enligt angiven förförstärkningsklass i tabell AMA CBC/3 mätt i antal bultar. 4. Area för släntyta eller botten där bergrensning utförs enligt angiven bergrensningsklass 1-4 i tabell AMA CBC/4. Bergrensning omfattar berg som förekommer inom gräns för teoretisk skadezon. I ersättning ingår ersättning för utlastning av nedrivna massor. 5. Area för släntyta eller botten där rengöring utförs enligt bergrensningsklass 5 i tabell AMA CBC/4. I ersättning ingår ersättning för utlastning av nedrivna massor. 6. Area för släntyta eller bottenyta där berg lossgörs utan sprängning. 7. Area för släntyta där konturhålsborrning utförs med c/c 300 mm. Figur MER CBC/1. CBC.211 Bergschakt för grundläggning av byggnad på sprängbotten, terrassering enligt figur MER CBC.211/1 gäller. 24

25 CBC.212 Figur MER CBC.211/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. A = 1,6 m gäller vid utförande med dränledning om inget annat mått har angetts i handlingarna. Bergschakt för grundläggning av byggnad på sprängbotten, detaljschakt enligt figur MER CBC.212/1 gäller. 25

26 CBC.221 Figur MER CBC.212/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. Bergschakt för grundläggning av byggnad på fast berg, terrassering enligt figur MER CBC.221/1 gäller. Figur MER CBC.221/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. CBC.222 Bergschakt för grundläggning av byggnad på fast berg, detaljschakt 26

27 enligt figur MER CBC.222/1 gäller. CBC.3 Figur MER CBC.222/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. Bergschakt för ledning, kabel m m 1. Åberopad principritning CBB.311:1, CBB.311:2, CBB.3121:1, CBB.3121:2, CBB.3121:3 eller CBB.313 gäller med minimimått enligt AMA Anläggning 17, om inget annat anges i handlingarna. 2. Vid schakt av ledningsgrav i anslutning till annan schaktning gäller mätgräns enligt figur MER CBC.3/1. 3. Schaktbottenbredd för rörledning bestämd utifrån A-mått enligt figur MER CBC.3/2 gäller som mätgräns, om inget annat mått har angetts i handlingarna. Figur MER CBC.3/1. Figur MER CBC.3/2. A = 0,35 m gäller för rörledning om inget annat mått har angetts i handlingarna. 27

28 A = 0,5 m gäller för trumma om inget annat mått har angetts i handlingarna. I ersättning ingår ersättning för 1. Schakt med en teoretisk schaktvolym 2,0 m 3 för breddökning och fördjupning av ledningsgrav för avstängningsanordningar, brunnar, fundament, fogningsarbete och dylikt. 2. Schakt med en teoretisk schaktvolym 2,0 m 3 för utspetsning i berg. CBC.5 CBC.6 Bergschakt för bro, brygga, kaj, kassun o d enligt figur MER CBC.5/1 gäller. Figur MER CBC.5/1. A = 1,0 m gäller om inget annat mått har angetts i handlingarna. Bergschakt för tunnel, bergrum o d Arbete mäts i volym. Volym som mäts är volym inom teoretisk bergkontur enligt figur AMA CBC.6/1. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Tillägg gäller för 1. Volym inom teoretisk bergkontur enligt figur AMA CBC.6/1 vid föreskriven begränsad salvlängd. 2. Volym inom teoretisk bergkontur enligt figur AMA CBC.6/1 vid föreskriven pilottunnel och strossning. 3. Area för vägg, tak eller botten där sprängning utförs enligt bergschaktningsklass 1 4 i tabell AMA CBC.6/1. 4. Förförstärkning av tunnelkontur enligt angiven förförstärkningsklass i tabell AMA CBC/3 mätt i antal bultar. 28

29 CBC.75 CBC.76 CBE 5. Area för yta (vägg, tak eller botten) där bergrensning utförs enligt angiven bergrensningsklass 1 4 i tabell AMA CBC/4. Bergrensning omfattar berg som förekommer inom gräns för teoretisk skadezon. I ersättning ingår ersättning för utlastning av nedrivna massor. 6. Area för yta (vägg, tak eller botten) där rengöring utförs enligt bergrensningsklass 5 i tabell AMA CBC/4. I ersättning ingår ersättning för utlastning av nedrivna massor. 7. Area för yta (vägg, tak eller botten) där berg lossgörs utan sprängning. 8. Area för yta (vägg, tak) där konturhålsborrning utförs med c/c 300 mm. Bergschakt av jord-, yt-, botten- och sidoblock Arbete mäts i volym. Volym som mäts är volym av jord- och ytblock > 5,0 m 3, volym av icke jordfasta sido- och bottenblock > 5,0 m 3 samt volym av jordfasta sido- och bottenblock inom teoretisk sektion för jordschakt. Blocks volym beräknas som del av minsta omskrivna rätblocks volym, se figur MER CBC.75/1. Blocks volym är 0,8 b h l. Regeln gäller yt- och jordblock > 5,0 m 3, icke jordfasta sido- och bottenblock > 5,0 m 3 samt jordfasta sido- och bottenblock. Figur MER CBC.75/1. I ersättning ingår ersättning för 1. Vid Fall A transport till fyllning eller lager inom arbetsområdet. 2. Vid Fall B avlägsnande av massor. Ersättning för schakt av yt- och jordblock 5,0 m 3 samt icke jordfasta sido- och bottenblock 5,0 m 3 ingår i ersättning för arbete under CBB. Sprängning under dike JORDBORRNING CBF BERGBORRNING Maskinetablering Arbete ersätts med ett belopp. Maskinetablering ersätts endast en gång. 29

30 Med maskinetablering avses erforderlig utrustning för bergborrning. Bergborrning CBF.11 CBF.2 CC CCB CCB.1 CCB.2 Borrning av tunnel med tunnelborrmaskin (TBM) Tillägg gäller för 1. Förförstärkning av tunnelkontur enligt angiven förförstärkningsklass i tabell AMA CBC/3 mätt i antal bultar. 2. Area för bergyta där bergrensning utförs enligt angiven bergrensningsklass i tabell AMA CBC/4. 3. Area för bergyta där rengöring utförs enligt bergrensningsklass 5 i tabell AMA CBC/4. Borrning av borrhål i berg I ersättning ingår ersättning för upprymning av pilothål. PÅLNING SLAGNING AV PÅLAR Antal som mäts är antal pålar per angivna längder. Reglering av påles längd utförs vid skillnad mellan angiven och verklig pållängd > 1,0 m. Reglering sker av hela avvikelsen. Tillägg gäller för antal pålar för vilka utförs 1. Prylning/förborrning. 2. Lerproppdragning. 3. Efterslagning. 4. Förankring av dragen påle. 5. Av beställaren beordrad extra stötvågsmätning. Slagning av pålar av betong Vid minskad längd (avdrag) för slagen påle reduceras à-priset (per meter) med 50 procent. Tilläggsskarvar regleras. Reglering av tilläggsskarvar sker med en skarv om verklig pållängd överstiger övre gräns för respektive grupp enligt nedan, samt med ytterligare en skarv per överskridet 13,0 m intervall. Grupp I avser pålar 13,0 Grupp II avser pålar > 13,0 26,0 m Grupp III avser pålar > 26,0 39,0 m och så vidare med 13,0 m intervall. Slagning av pålar av stål Vid minskad längd (avdrag) för slagen påle reduceras à-priset (per meter) med 50 procent. 30

31 Tilläggsskarvar för påldimension > 220 mm regleras. Reglering av tilläggsskarvar sker med en skarv om verklig pållängd överstiger övre gräns för respektive grupp enligt nedan, samt med ytterligare en skarv per överskridet 12,0 m intervall. Grupp I avser pålar 12,0 Grupp II avser pålar > 12,0 24,0 m Grupp III avser pålar > 24,0 36,0 m och så vidare med 12,0 m intervall. CCB.3 CCC CCD CCD.2 Slagning av pålar av trä Vid minskad längd för slagen påle görs inget avdrag för meter kortare påle. Tilläggsskarvar regleras. Reglering av tilläggsskarvar sker med en skarv om verklig pållängd överstiger övre gräns för respektive grupp enligt nedan, samt med ytterligare en skarv per överskridet 14,0 m intervall. Grupp I avser pålar 14,0 m Grupp II avser pålar > 14,0 28,0 m Grupp III avser pålar > 28,0 42,0 m och så vidare med 14,0 m intervall. TRYCKNING AV PÅLAR Arbete mäts och ersätts på sätt som anges i mängdförteckning. BORRNING AV PÅLAR Antal som mäts är antal pålar per angivna längder. Reglering av påles längd utförs vid skillnad mellan angiven och verklig pållängd > 1,0 m. Reglering sker av hela avvikelsen. Tillägg gäller för antal pålar för vilka utförs 1. Efterslagning. 2. Förankring av dragen påle. 3. Av beställaren beordrad extra stötvågsmätning. Borrning av pålar av stål Vid minskad längd (avdrag) för slagen påle reduceras à-priset (per meter) med 50 procent. Tilläggsskarvar för påldimension > 220 mm regleras. Reglering av tilläggsskarvar sker med en skarv om verklig pållängd överstiger övre gräns för respektive grupp enligt nedan, samt med ytterligare en skarv per överskridet 12,0 m intervall. Grupp I avser pålar 12,0 Grupp II avser pålar > 12,0 24,0 m Grupp III avser pålar > 24,0 36,0 m och så vidare med 12,0 m intervall. I ersättning ingår ersättning för betong i stålrörspåle och stålkärnepåle. CCE GRÄVNING OCH GJUTNING AV PÅLAR Arbete mäts och ersätts på sätt som anges i mängdförteckning. 31

32 CCF CCG CCH BORRNING OCH INJEKTERING AV PÅLAR Arbete mäts och ersätts på sätt som anges i mängdförteckning. VIBRERING AV PÅLAR Arbete mäts och ersätts på sätt som anges i mängdförteckning. SPECIALPÅLAR Arbete mäts och ersätts på sätt som anges i mängdförteckning. CD CDB CDB.11 CDB.211 CDB.23 CDB.24 MARKFÖRSTÄRKNINGSARBETEN M M JORDFÖRSTÄRKNING M M Arbete ersätts med ett belopp. Vertikaldränering Längd som mäts är dränens längd. Jetinjektering Arbete mäts och ersätts på sätt som anges i mängdförteckning. Jordförstärkning med inblandningspelare Arbete mäts i antal installerade pelare och pelarnas totala inblandningslängd. Arbetet ersätts dels per styck och dels per meter. Tillägg gäller för 1. Längden av den uppåtriktade skruvning genom jordlagren som utförs, utan att utmatning av stabiliseringsmedel sker, då det i handlingarna anges att utmatning av stabiliseringsmedel ska avbrytas på annan nivå än i AMA angiven. Längd som mäts är längd mellan verklig nivå och i AMA angiven nivå. 2. Antal tillkommande provningar. Antal som mäts är antal provade pelare. Reglering av stabiliseringsmedel utförs vid skillnad mellan angiven och verklig mängd. Reglering utförs om så anges i handlingarna. I ersättning för pelare ingår ersättning för angiven provning och dokumentation av provningen. Ersättning för schakt av upptryckta jordmassor ingår i ersättning för CBB. Jordförstärkning genom masstabilisering Arbete mäts i volym. Volym som mäts är stabiliserad volym. Reglering av stabiliseringsmedel utförs vid skillnad mellan angiven och verklig mängd. Reglering utförs om så anges i handlingarna. CDB.3 CDB.41 Jordförstärkning genom ytstabilisering Armering av jord med jordspikar Antal som mäts är antal spikar per angiven längd. 32

33 Reglering av spiks längd utförs vid skillnad mellan angiven och verklig spiklängd > 1,0 m. Reglering sker av hela avvikelsen. Reglering utförs om så anges i handlingarna. Reglering av injekteringsmedel utförs vid skillnad mellan angiven och verklig mängd. Reglering utförs om så anges i handlingarna. CDB.42 Armering av jord med jordskruvar Antal som mäts är antal skruvar per angiven längd. CDB.5 CDB.6 CDB.61 CDB.62 CDB.63 CDC CDC.1 CDC.17 Reglering av skruvs längd utförs vid skillnad mellan angiven och verklig skruvlängd > 1,0 m. Reglering sker av hela avvikelsen. Reglering utförs om så anges i handlingarna. Lastutbredning m m Arbete mäts i area inom teoretisk bredd. Djuppackning Djuppackning genom vibrering Antal som mäts är antal packningspunkter. Djuppackning med fallvikt Antal som mäts är antal packningspunkter per packningsomgång. Djuppackning genom sprängning Antal som mäts är antal sprängningspunkter. BERGFÖRANKRING Bergförankring med bult, linor och nät I ersättning ingår ersättning för borrning. Bergförankring med skyddsnät CDD CDE CDE.1 TÄTNING OCH INFILTRATION AV BERG KRING TUNNLAR, BERGRUM O D Arbete mäts och ersätts på sätt som anges i mängdförteckning. TÄTNING AV BERG KRING RÖRLEDNINGAR O D Injektering kring rörledning o d 33

34 Arbete mäts och ersätts på sätt som anges i mängdförteckning. CDF PERMANENT SPONT Arbete mäts i area l h enligt figur MER CDF/1 och figur MER CDF/2. Längd l som mäts är krönmeter spont. Höjd h som mäts är den sponthöjd som erfordras enligt de geotekniska eller konstruktiva förutsättningar som framgår av handlingarna. Figur MER CDF/1. Längd l för slagen spont Figur MER CDF/2. Sponts höjd h Arbete ersätts med minst 1 m 2 per krönmeter spont. Reglering av längd av spont som svetsas utförs vid skillnad mellan angiven och verklig höjd. Längd l som mäts är verklig längd av krönmeter svetsad spont. Tillägg gäller för 1. Längd av hammarband. 2. Antal avsträvningar. 3. Antal dubb. 4. Area inbrädning, sprutning och dylikt. Höjd som mäts för glesspont är höjd av hela spontröret, spontplanket eller dylikt. 34

35 CE FYLLNING, LAGER I MARK M M Arbete mäts i volym. Som mätgräns gäller släntlutning enligt handlingarna. Om ingen släntlutning angetts, gäller 1:1 vid fyllning efter jordschakt och 5:1 vid fyllning efter bergschakt. Vid fyllning i bank gäller, om ingen släntlutning angetts, 1:1 för fyllning med sprängsten och 1:2 för fyllning med övrigt material. Del utanför teoretisk sektion som mäts under CBB, mäts även under CE. CEB CEB.2 CEB.72 CEC I ersättning ingår ersättning för anskaffning av massor från CFB. Vid Fall A ingår ersättning för transport av massor i ersättning under CBB och CBC. FYLLNING FÖR VÄG, BYGGNAD, BRO M M Fyllning för byggnad, golv o d enligt figur MER CEB.2/1 gäller. Figur MER CEB.2/1. Fyllning genom nedpressning för väg, plan, järnväg o d Arbete mäts i volym inom verklig sektion. Vid Fall A ingår ersättning för transport av massor i ersättning under CBB och CBC. FYLLNING FÖR LEDNING, MAGASIN M M Vid fyllning av ledningsgrav i anslutning till annan schakt och fyllning gäller mätgräns för schakt. CEC.2 Fyllning för ledningsbädd I ersättning ingår ersättning för arbete vid avstängningsanordningar, brunnar och dylikt. 35

36 CEC.3 Kringfyllning enligt figur MER CEC.3/1 gäller. CEC.31 CEC.32 CEC.33 CED CED.12 CEE Figur MER CEC.3/1. Kringfyllning för rörledning I ersättning ingår ersättning för arbete under CEC.33 med en teoretisk volym 2,0 m 3 för avstängningsanordningar, brunnar och dylikt. Kringfyllning för el- och telekabel o d I ersättning ingår ersättning för arbete under CEC.33 med en teoretisk volym 2,0 m 3 för avstängningsanordningar, brunnar och dylikt. Kringfyllning för avstängningsanordning, nedstigningsbrunn m m Ersättning för arbete under CEC.33 med en teoretisk volym 2,0 m 3 för avstängningsanordningar, brunnar och dylikt ingår i ersättning under aktuell kod och rubrik i avsnitt CEC.31 och CEC.32. FYLLNING FÖR VÄG, BYGGNAD, BRO M M MED LÄTTA MATERIAL Fyllning med skumbetong för väg, plan o d, byggnad, bro, järnväg samt vegetationsyta m m Tillägg gäller för area av plastfolie. TÄTNINGS- OCH AVJÄMNINGSLAGER FÖR VÄG, BYGGNAD, JÄRNVÄG, BRO M M CEE.1 Tätning och avjämning av bergterrass för väg, byggnad, järnväg, bro m m 36

37 Area som mäts är terrassytans area. CEE.2 Tätning och avjämning av bergbankslänt och bergskärningsslänt CEE.3 CEF CEF.12 CEF.134 CEF.21 CF CFB Area som mäts är släntens area. Tätning och avjämning av jordterrass Area som mäts är terrassytans area. DRÄNERANDE LAGER OCH KAPILLÄRBRYTANDE LAGER Dränerande lager för byggnad, bro, mur m m Mätning ska utföras enligt figur MER CEF.12/1. Figur MER CEF.12/1. Dränerande lager av mattor o d på byggnadskonstruktion Dränerande och kapillärbrytande lager för byggnad Mätning ska utföras enligt figur MER CEF.12/1. UTTAG AV MASSOR, AVLÄMNANDE AV MASSOR OCH AVFALL UTTAG AV MASSOR Ersättning ingår i ersättning för arbete under aktuell kod och rubrik i avsnitten CE och DC där uttagna massor ska användas. CFC AVLÄMNANDE AV MASSOR ELLER AVFALL 37

38 CFC.3 CFC.4 CL CLB Avlämnande av avfall till avfallsanläggning Arbete mäts i verklig vikt. Avlämnande av massor på upplag Arbete mäts i volym inom verklig sektion. GAS- OCH VÄTSKETÄTANDE LAGER GAS- OCH VÄTSKETÄTANDE LAGER AV JORDMATERIAL Arbete mäts i volym. Vid Fall A ingår ersättning för transport av massor från arbetsområdet i ersättning enligt CBB. 38

39 D DB DBG MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M LAGER AV GEOSYNTET, CELLPLAST, MINERALULL, STÅL M M LAGER AV SKIVOR ELLER BLOCK AV CELLPLAST DBG.1 Termoisolerande lager av skivor av cellplast Termoisolerande lager av skivor av cellplast, full isolering Termoisolerande lager av skivor av cellplast, utspetsning DBG Horisontal termisk isolering med isolerskivor av rörledning i mark DBG Hästskoformad termisk isolering med isolerskivor av rörledning i mark Arbete mäts i längd l enligt figur MER DBG.11212/1. Figur MER DBG.11212/1. DBG Lådformad termisk isolering med isolerskivor av rörledning i mark Arbete mäts i längd l enligt figur MER DBG.11213/1. 39

40 Figur MER DBG.11213/1. DBG Termisk isolering med isolerskivor under trumma DBG.113 DBG.13 DBG.3 DC DCB DCB.1 Termisk isolering med isolerskivor av bro, stödmur m m Termoisolerande lager av skivor av cellplast för tunnel och bergrum I ersättning ingår ersättning för bultning under DEQ.2. Lastreducerande lager av skivor eller block av cellplast Arbete mäts i volym. MARKÖVERBYGGNADER M M I ersättning ingår ersättning för anskaffande av massor från CFB. Vid Fall A ingår ersättning för transport av massor i ersättning under CBB och CBC. OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Undre förstärkningslager för väg, plan o d Arbete mäts i volym. DCB.2 DCB.3 Förstärkningslager för väg, plan o d Arbete mäts i volym. Obundet bärlager för väg, plan o d 40

41 Area som mäts är horisontal area inom teoretisk krönbredd. DCB.4 Slitlager av grus, stenmjöl m m för väg, plan o d DCB.5 DCB.6 DCB.711 DCC DCC.-3 Area som mäts är horisontal area inom teoretisk krönbredd. Justeringslager av obundet material för väg, plan o d Arbete mäts i verklig vikt. Stödremsa för väg, plan o d Stödremsa vid nybyggnad Stödremsa vid underhåll Arbete mäts i verklig vikt. Obundna överbyggnadslager för väg, plan o d av infräst obundet material Infräsning Tillfört material Arbete mäts i verklig vikt. BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Area som mäts är horisontal area inom teoretisk krönbredd. Bitumenbundna justeringslager Arbete mäts i verklig vikt. DCC.-322 Spårlagning med spårgjutasfalt Area som mäts är horisontal area. DCC.-423 Komplettering med bituminiserad chipsten på slitlager av gjutasfalt Arbete mäts i verklig vikt. DCC.-7 Stabilisering Infräsning 41

42 Tillfört material Arbete mäts i verklig vikt. DCD DCD.1 FÖRSEGLINGAR FÖR VÄG, PLAN O D Försegling med bitumenemulsion eller bitumenlösning DCD.3 DCE DCE.1 DCE.21 DCE.213 DCE.22 DCF DCF.6 Försegling av frästa räfflor Ersättning ingår i ersättning för DEE.6. Försegling med bitumen Försegling av fog Försegling av övriga ytor CEMENTBUNDNA ÖVERBYGGNADSLAGER OCH FOGAR FÖR VÄG, PLAN O D Cementbundna överbyggnadslager för väg, plan o d Area som mäts är horisontal area inom teoretisk krönbredd. Fogar Expansionsfog Anslutningskonstruktioner ÖVERBYGGNADSLAGER FÖR BRO, BRYGGA, KAJ, TUNNEL O D Fog med fogmassa DCG DCG.1 MARKBELÄGGNINGAR Beläggning av gatsten, naturstensplattor o d Tillägg gäller för längd av inspänning. DCG.111 Beläggning av smågatsten 42

43 DCG.112 DCG.2 DCG.21 Vid sättning som yta Tillägg gäller för längd av inspänning. Vid sättning som fris Tillägg gäller för längd av inspänning. Beläggning av storgatsten Vid sättning som yta Tillägg gäller för längd av inspänning. Vid sättning som fris Tillägg gäller för längd av inspänning. Beläggning av betongmarkplattor, betongmarksten o d Tillägg gäller för längd av inspänning. Beläggning av betongmarkplattor Vid läggning som yta Tillägg gäller för längd av inspänning. Vid läggning som fris Tillägg gäller för längd av inspänning. DCG.22 Beläggning av betongmarksten Vid läggning som yta Tillägg gäller för längd av inspänning. 43

44 Vid läggning som fris Tillägg gäller för längd av inspänning. DCG.32 Beläggning av marktegel DCG.61 DCH DCH.33 DCH.34 DCK DCK.21 DD DDB Vid läggning som yta Vid läggning som fris Beläggning av plattor av metall Vid läggning som yta Vid läggning som fris ÖVERBYGGNADSLAGER FÖR JÄRNVÄG Arbete mäts i volym. Avdrag görs för volym av sliprar. Komplettering av ballastlager av makadam i befintligt spår Arbete mäts i verklig vikt. Komplettering av finmakadam i växlingsgator Arbete mäts i verklig vikt. SLÄNTBEKLÄDNADER OCH EROSIONSSKYDD Erosionsskydd av jord- och krossmaterial Arbete mäts i volym. VEGETATIONSYTOR, SÅDD OCH PLANTERING M M SÅDD, PLANTERING M M DDB.2 DDB.3 DDC Plantering av plantskoleväxter m m Plantering av tillvaratagna växter STÖD OCH SKYDD FÖR VÄXTER 44

45 DDC.23 DDC.24 Skydd mot frost m m Skydd av vegetationsyta mot uttorkning, ogräs m m DDD FÄRDIGSTÄLLANDESKÖTSEL DDD.1 DDD.25 DDE DDE.3 DDE.4 DE DEB DEC Area mäts endast en gång. Färdigställandeskötsel av träd, buskar m m Buskar m m Träd Kanthuggning av gräsyta ÅTGÄRDER PÅ BEVARAD VEGETATION Beskärning av bevarad vegetation Trädvård m m på bevarade träd ANLÄGGNINGSKOMPLETTERINGAR BODAR, KURER O D KANTSTÖD I ersättning ingår ersättning för schakt samt avlägsnande av schaktmassor. DED RÄNNDALAR OCH YTVATTENRÄNNOR I ersättning ingår ersättning för schakt samt avlägsnande av schaktmassor. DEE VÄG- OCH YTMARKERINGAR M M 45

46 Längsgående markeringar, långa tvärgående markeringar, bullerräfflor och målning på kantstöd Regeln gäller för 1. Längsgående markeringar. Längd som mäts är längd L enligt figur MER DEE/1 i angiven linjebredd. n=antalet markeringar i längdled. Figur MER DEE/1. 2. Långa tvärgående markeringar, till exempel stopplinjer, övergångsställen. Längd som mäts är längd L enligt figur MER DEE/2. n=antalet markeringar i tvärled. 46

47 Figur MER DEE/2. 3. Bullerräfflor. Längd som mäts är längd L enligt figur MER DEE/3 i angiven linjebredd. Figur MER DEE/3. 4. Målning på kantstöd. Korta tvärgående markeringar, texter, och reflektorer Regeln gäller för 1. Korta tvärgående markeringar till exempel väjningslinjer, cykelöverfart, farthinder och körfältspilar. Antal som mäts är antal markerade figurer/rutor enligt exempel i figur MER DEE/4. Figur MER DEE/4. 2. Texter. Antal som mäts är komplett text enligt exempel i figur MER DEE/5. 47

48 DEE.6 DEF DEF.123 DEG Figur MER DEE/5. 3. Vägbanereflektorer. Markeringar, fyllda ytor Area som mäts är markerad yta. Regeln gäller för fyllda ytor av annat slag än längs- och tvärgående markeringar, texter och vägnummermarkeringar. Frästa räfflor Längd som mäts är längd L enligt figur MER DEE.6/1. Figur MER DEE.6/1. I ersättning ingår ersättning för försegling under DCD.1. FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. Stolpe och överliggare för vägmärkesportal Antal som mäts är antal portaler. RÄCKEN, STÄNGSEL, STAKET, PLANK M M Tillägg gäller för längd av förbockat räcke. DEG.0 Förtillverkade enheter sammansatta av fundament och räcken, staket, plank m m 48

49 I ersättning ingår ersättning för arbete med fundament, räcken, stängsel, staket och plank under DEG.1, DEG.2, DEG.3, DEG.4 och DEG.5. DEG.1 Räcken för väg, plan o d samt bro DEG.113 DEG.115 DEG.116 DEG.16 DEG.17 DEG.27 DEG.3 Arbete mäts och ersätts enligt regel för DE om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. Räckesavslutningar Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. Räckesförankringar Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. I ersättning ingår ersättning för schakt och avlägsnande av schaktmassor samt ersättning för fyllning och packning. Krockdämpare för räcken Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. Övergångar mellan räcken för väg, bro e d Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. Förtillverkade fundament för räcke för väg, plan o d samt bro Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. Förtillverkade fundament för räcke för gång- och cykelväg o d Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. Stängsel Tillägg gäller för 1. Längd av undertätning vid berg. 2. Area av tätning vid passage av bäck, dike och dylikt. 3. Längd av markberedning. Arbete mäts och ersätts enligt regel för DE om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. DEG.37 Förtillverkade fundament för stängsel 49

50 Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. DEG.47 Förtillverkade fundament för parkeringsräcken för fordon Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. DEG.57 DEG.6 DEG.67 DEG.7 DEG.77 DEH DEH.7 I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. Förtillverkade fundament för staket, plank o d Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DEG.0. I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. Bländskydd, raster o d Förtillverkade fundament för bländskydd, raster o d I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. Pollare, farthinder-, barriärelement m m Arbete mäts och ersätts på sätt som anges i mängdförteckning. Förtillverkade fundament för pollare, farthinder-, barriärelement o d I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. MARKERINGSSTOLPAR, BOMMAR M M Förtillverkade fundament för markeringsstolpar, bommar m m I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. DEJ PARKERINGSMÄTARE, BILJETTAUTOMATER M M 50

51 DEJ.7 Förtillverkade fundament för parkeringsmätare, biljettautomater m m DEK DEK.7 DEM I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m 3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. UTRUSTNINGAR OCH UTSMYCKNINGAR Förtillverkade fundament för fasta utrustningar och utsmyckningar i mark I ersättning ingår ersättning för schakt med en teoretisk schaktvolym 2,0 m3 för fundament och avlägsnande av schaktmassor samt ersättning för fyllning och packning för fundament. ELEKTROKEMISKT SKYDD DEM.1232 Skydd av jordförlagd rörledning m m med anoder i bädd och yttre strömkälla DEP DEP.12 DEP.13 DEP.173 DEQ DEQ.1 Arbete ersätts med ett belopp. ANLÄGGNINGSKOMPLETTERINGAR FÖR BRO, BRYGGA, KAJ O D Dräneringskanaler i bindlager Rännor, stuprör m m i bro Kabelrör för elledning till belysning ANLÄGGNINGSKOMPLETTERINGAR I TUNNEL, BERGRUM OCH ÖVRIG BERGSCHAKT O D Tak- och väggdränering i tunnel, bergrum och övrig bergschakt Enskilda dräner Kontinuerliga dräner I ersättning ingår ersättning för bultning enligt DEQ.2. 51

52 DEQ.12 Insprutade dräner I ersättning ingår ersättning för sprutbetong enligt EBF.3 och EBF.42. DEQ.2 DEY DEY.1 DF DFB DFB.0 Infästningar i berg med bult o d I ersättning ingår ersättning för borrning. Bultar till termoisolerande lager av cellplast Ersättning ingår i ersättning för DBG.13. Bultar till tak- och väggdränering Ersättning ingår i ersättning för DEQ.1. DIVERSE ANLÄGGNINGSKOMPLETTERINGAR Refugelement SPÅRANLÄGGNING SPÅR Spår, sammansatta Maskinetablering Arbete ersätts med ett belopp. Maskinetablering ersätts endast en gång. Med maskinetablering avses erforderlig utrustning för spårbyggnad. Spårbyggnad Längd som mäts är längd av spår bestående av dubbla räler, spårmeter. I ersättning ingår ersättning för arbete med sliprar, räler och justering av spår under DFB.1, DFB.2 och DFB.3. DFB.1 Sliprar 52

53 Arbete mäts och ersätts enligt regel för DF om ersättning för aktuellt arbete inte ska ingå i ersättning för DFB.0. DFB.2 Räler Arbete mäts i längd om ersättning för aktuellt arbete inte ska ingå i ersättning för DFB.0. DFB.22 DFB.26 DFB.3 DFB.8 DFC DFC.0 DFC.1 Övergångsräler Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DFB.0. Rälsdetaljer Arbete mäts i antal om ersättning för aktuellt arbete inte ska ingå i ersättning för DFB.0. Justering av spår Arbete mäts i längd av spår bestående av dubbla räler, spårmeter, om ersättning för aktuellt arbete inte ska ingå i ersättning för DFB.0. Diverse spårarbeten Arbete mäts och ersätts på sätt som anges i mängdförteckning. VÄXLAR OCH SPÅRKORSNINGAR Växlar och spårkorsningar, sammansatta Maskinetablering Arbete ersätts med ett belopp. Maskinetablering ersätts endast en gång. Med maskinetablering avses erforderlig utrustning för byggnation av växlar och spårkorsningar. Byggnation av växlar och spårkorsningar I ersättning ingår ersättning för arbete med sliprar, räler och anordningar samt justering under DFC.1, DFC.2 och DFC.3. Sliprar i växel och spårkorsning Arbete mäts och ersätts enligt regel för DF om ersättning för aktuellt arbete inte ska ingå i ersättning för DFC.0. DFC.2 Räler och anordningar i växel och spårkorsning Arbete mäts och ersätts enligt regel för DF om ersättning för aktuellt arbete inte ska ingå i ersättning för DFC.0. DFC.3 Justering av växel och spårkorsning 53

54 Arbete mäts och ersätts enligt regel för DF om ersättning för aktuellt arbete inte ska ingå i ersättning för DFC.0. DFC.8 DFD Diverse arbeten i växlar och spårkorsningar Arbete mäts och ersätts på sätt som anges i mängdförteckning. SPÅRKOMPLETTERINGAR DFD.1 Vägplattor DG DGB DGB.3 DGB.51 DGB.52 DGB.6 DGB.63 Arbete ersätts med ett belopp. ÅTERSTÄLLNINGSARBETEN ÅTERSTÄLLNINGSARBETEN I MARK Återställande av vegetationsyta Area som mäts är i verklig area. Återställande av terrängtrappor Återställande av murar Återställande av anläggningskompletteringar m m Återställande av väg- och ytmarkeringar Längsgående markeringar, långa tvärgående markeringar, bullerräfflor och målning på kantstöd Regeln gäller för markeringar som mäts i längd enligt DEE. Korta tvärgående markeringar, texter och reflektorer Regeln gäller för markeringar som mäts i antal enligt DEE. Markeringar, fyllda ytor Area som mäts är markerad yta. Regeln gäller för markeringar som mäts i area enligt DEE. DGB.64 DGB.681 Återställande av fundament, stolpar, skyltar m m Återställande av refugelement 54

55 DGB.7 DH DHB Avslutande av täkt, sidotag och upplag Arbete ersätts med ett belopp. SKÖTSEL AV MARKANLÄGGNING SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN DHB.2 DHB.312 DHB.313 DHB.314 DHB.316 DJ DJB Area mäts endast en gång. Skötsel av anläggningskompletteringar m m under garantitiden Arbete mäts och ersätts på sätt som anges i mängdförteckning. Skötsel av träd under garantitiden Skötsel av buskar m m under garantitiden Skötsel av häck under garantitiden Skötsel av klätterväxter under garantitiden FÖRANKRINGAR FÖRANKRINGAR AV KONSTRUKTIONER I ersättning ingår ersättning för borrning. Reglering av förankrings längd utförs vid skillnad mellan angiven och verklig förankringslängd > 1,0 m. Reglering sker av hela avvikelsen. 55

56 E EB EBB PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING FORMAR, FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING EBB.1 Form EBB.2 EBB.31 EBB.33 Avdrag görs för form som täcker ursparning 2,0 m 2. I ersättning ingår ersättning för 1. Flytbräder. 2. Form för arbetsgjutfogar som inte mäts under EBB.33. Glidform och klätterform Area som mäts är gjuten area inklusive glid- och klätterformberörd area för avstängare, förtagningar, ursparningar och dylikt. Tillägg gäller för längd av avstängare, förtagningar, ursparningar och dylikt. Längd som mäts är omkrets av avstängare, förtagningar, ursparningar och dylikt. Formmatriser, profileringar och dylikt, som inte följer form, mäts och ersätts under EBB.31. Profilering i form Lister med mått mm eller motsvarande tvärsnittsyta Matriser o d samt lister o d med mått > mm eller motsvarande tvärsnittsyta Gjutavstängare Avstängare med area 0,5 m 2 Avstängare med area > 0,5 m 2 EBC ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING 56

57 EBC.1 EBC.12 Armering Arbete mäts i teoretisk vikt. Spännarmering EBC.2 EBC.3 EBC.5 EBC.52 EBC.6 EBE Spännkablar, spännlinor och stänger Arbete mäts i verklig längd. Förankringar och skarvdon I ersättning ingår ersättning för injektering enligt EBJ.11. Ingjutningsgods m m Ingjutningsgods med vikt 2 kg/st Ingjutningsgods med vikt > 2 kg/st Arbete mäts i teoretisk vikt i kg. Fogband Förbättring och reparation med utanpåliggande armering på betongkonstruktion Arbete mäts i teoretisk vikt. Förbättring och reparation med pålimmad kolfiberväv eller kolfiberlaminat på betongkonstruktion Förbättring och reparation av betongkonstruktion med katodiskt skydd av armering Arbete ersätts med ett belopp. BETONGGJUTNINGAR I ANLÄGGNING Arbete mäts i volym. I ersättning ingår ersättning för injektering enligt EBJ.12. EBE.116 Skyddslager av betong på tätskikt på bro, brygga, kaj o d I ersättning ingår ersättning för form. EBE.1171 Undergjutning och igjutning kategori A 57

58 EBE.12 Betonggjutning kategori A vid förbättring och reparation Arbete mäts och ersätts på sätt som anges i mängdförteckning. EBE Grundplatta av betong för ledning I ersättning ingår ersättning för form. EBE Förankring med stödblock mot jord I ersättning ingår ersättning för form. EBE Förankring med stödblock mot berg I ersättning ingår ersättning för form. EBE Förankring med gravitationsfundament för tryckrörsledning I ersättning ingår ersättning för form. EBE Strömningsavskärande anordningar I ersättning ingår ersättning för form. EBE.2153 Platsgjutet stöd och fundament I ersättning ingår ersättning för form. EBE.2154 Platsgjuten brunn, kammare e d I ersättning ingår ersättning för form. EBE.2171 Undergjutning och igjutning kategori B EBE.22 EBF Betonggjutning kategori B vid förbättring eller reparation Arbete mäts och ersätts på sätt som anges i mängdförteckning. SPRUTBETONG I ANLÄGGNING 58

59 Arbete mäts och ersätts på sätt som anges i mängdförteckning. EBF.3 Sprutbetong i tunnel eller bergrum Insprutade dräner Ersättning för arbete under EBF.3 ingår i ersättning för insprutade dräner DEQ.12. EBF.42 Sprutbetong i bergslänt Insprutade dräner EBG EBH EBJ EBJ.11 EBJ.12 EBJ.21 EBJ.22 Ersättning för arbete under EBF.42 ingår i ersättning för insprutade dräner DEQ.12. PLATSGJUTNA KONSTRUKTIONER AV LÄTTBALLASTBETONG I ANLÄGGNING Arbete mäts i volym. UNDERVATTENSGJUTNA KONSTRUKTIONER I ANLÄGGNING Arbete mäts i volym. INJEKTERINGAR I BETONGKONSTRUKTIONER I ANLÄGGNING Injektering av foderrör till spännarmering Ersättning för arbete under EBJ.11 ingår i ersättning för spännarmering EBC.12. Injektering av sprickor vid nybyggnad Ersättning för arbete under EBJ.12 ingår i ersättning för betonggjutningar i anläggning EBE. Injektering av sprickor vid reparation Längd som mäts är total injekteringsbar spricklängd. Injektering av håligheter m m vid reparation 59

60 F FB FBB FBC FBD FBD.1 FBD.2 FC MURVERK MURVERK O D AV NATURSTEN I ANLÄGGNING Area som mäts är synlig area. MURAR AV NATURSTEN Area som mäts är synlig area i vertikal projektion på murens ena sida enligt figur MER FBB/1. Figur MER FBB/1. Definition av synlig area för mur av natursten MURBEKLÄDNADER AV NATURSTEN Area som mäts är synlig area i vertikal och horisontal projektion enligt figur MER FBC/1. Figur MER FBC/1. Definition av synlig area för murbeklädnad av natursten BROVALV AV NATURSTEN Brovalv av natursten vid nybyggnad Arbete ersätts med ett belopp. Brovalv av natursten vid förbättring och reparation MURVERK AV MURSTEN, MURBLOCK O D I ANLÄGGNING 60

61 Area som mäts är synlig area i vertikal projektion på murens ena sida enligt figur MER FC/1. FD Figur MER FC/1. Definition av synlig area för murverk av mursten och murblock MURVERK AV VEGETATIONSMATERIAL I ANLÄGGNING Arbete mäts och ersätts på sätt som anges i mängdförteckning. 61

62 G GB KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I ANLÄGGNING GBB GBB.57 GBC GBC.112 GBC.116 GBC.152 Fogning med fogmassa mäts och ersätts under ZBB. KONSTRUKTIONER AV NATURSTENSELEMENT I ANLÄGGNING Trappa av naturstenselement Trappa av naturstenselement exklusive sidostycken Arbete mäts i area i horisontal projektion. Sidostycken för trappa av naturstenselement Arbete mäts i antal sidostycken. KONSTRUKTIONER AV BETONGELEMENT I ANLÄGGNING 1. Ingjutna eller inborrade förankringsskruvar mäts och ersätts under EBC Undergjutning och fastgjutning mäts och ersätts under EBE.1171 eller EBE Mur av betongelement kategori A vid nybyggnad av bro Rörbro av betongelement kategori A vid nybyggnad av bro Arbete ersätts med ett belopp. Mur av betongelement kategori A vid nybyggnad i mark GBC.2511 Grundplatta av betongelement kategori B vid nybyggnad GBC.252 GBC.257 Mur av betongelement kategori B vid nybyggnad Trappa av betongelement kategori B vid nybyggnad Trappa av betongelement exklusive sidostycken Arbete mäts i area i horisontal projektion. Sidostycken för trappa av betongelement Arbete mäts i antal sidostycken. GBD KONSTRUKTIONER AV STÅLELEMENT I ANLÄGGNING 62

63 GBD.116 GBD.3 GBE Rörbro av stålelement kategori A vid nybyggnad Arbete ersätts med ett belopp. Konstruktion av stålelement vid reparation Arbete ersätts med ett belopp. KONSTRUKTIONER AV ALUMINIUMELEMENT I ANLÄGGNING GBE.3 GBF GBF.3 GBG GBG.116 Konstruktion av aluminiumelement vid reparation Arbete ersätts med ett belopp. KONSTRUKTIONER AV TRÄELEMENT I ANLÄGGNING Konstruktion av träelement vid reparation Arbete ersätts med ett belopp. KONSTRUKTIONER AV POLYETENELEMENT I ANLÄGGNING Rörbro av polyetenelement kategori A vid nybyggnad Arbete ersätts med ett belopp. 63

64 H HB HBB KONSTRUKTIONER AV LÄNGDFORMVAROR KONSTRUKTIONER AV LÄNGDFORMVAROR I ANLÄGGNING KONSTRUKTIONER AV LÄNGDFORMVAROR AV METALL I ANLÄGGNING Arbete mäts i teoretisk vikt. HBD HBD.12 HBD.121 KONSTRUKTIONER AV LÄNGDFORMVAROR AV TRÄ I ANLÄGGNING Konstruktioner av barrträ i mark Murar av trä Area som mäts är största synliga area i vertikal projektion på murens ena sida. 64

65 J JB JBJ JC SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALT, DUK, PLASTFILM, PLAN PLÅT, ÖVERLÄGGSPLATTOR E D SKIKT AV BYGGPAPP, TÄTSKIKTSMATTA, ASFALTMASTIX, EPOXI E D I ANLÄGGNING Avdrag görs för areor som var för sig upptas av uppbyggnader eller genomföringar > 0,5 m 2. FÖRSEGLINGAR I ANLÄGGNING SKIKT OCH KOMPLETTERINGAR AV PLAN PLÅT FÖR ANLÄGGNING 65

66 L LB LBB LC LCB LD LDB LDB.1 LDB.2 LDB.3 PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR M M PUTS PUTS I ANLÄGGNING MÅLNING M M BYGGPLATSMÅLNING I ANLÄGGNING Målad yta med bredd eller omkrets var för sig 500 mm Längd som mäts är längd av målad yta med bredd eller omkrets var för sig 500 mm med mätgränser 100 mm, 300 mm respektive 500 mm. Målad yta med bredd eller omkrets var för sig > 500 mm Area som mäts är area av målad yta med bredd eller omkrets var för sig > 500 mm. SKYDDSBELÄGGNING SKYDDSBELÄGGNING I ANLÄGGNING Metallisering Ersättning ingår i ersättning för annat arbete där kod och rubrik i detta avsnitt LDB.1 är åberopad. Beläggningar med icke-metalliskt material Ersättning ingår i ersättning för annat arbete där kod och rubrik i detta avsnitt LDB.2 är åberopad. Reparation av skyddsbeläggningar Skyddsbeläggningar med bredd/omkrets 500 mm och med längd mm Antal som mäts är antal belagda mindre ytor med bredd eller omkrets 500 mm och med längd mm. Skyddsbeläggningar med bredd/omkrets 500 mm och längd > mm Längd som mäts är längd av belagd yta med bredd eller omkrets var för sig 500 mm med mätgränser 100 mm, 300 mm respektive 500 mm och med längd > mm. Skyddsbeläggningar med bredd/omkrets > 500 mm Area som mäts är area av belagd yta med bredd eller omkrets var för sig > 500 mm. 66

67 LE LEB LF LFB LFB.1 LFB.3 KLOTTERSKYDDSBEHANDLING KLOTTERSKYDDSBEHANDLING I ANLÄGGNING SKYDDSIMPREGNERING SKYDDSIMPREGNERING I ANLÄGGNING Tryckimpregnering mot röta, träförstörande insekter o d Ersättning ingår i ersättning för annat arbete där kod och rubrik i detta avsnitt LFB.1 är åberopad. Skyddsimpregnering mot inträngning av klorider och vatten 67

68 N NB NBB KOMPLETTERINGAR AV SAKVAROR M M KOMPLETTERINGAR AV SAKVAROR M M I ANLÄGGNING KOMPLETTERINGAR TILL BJÄLKLAGSÖPPNINGAR M M I ANLÄGGNING NBB.11 Gallerdurkstäckningar Gallerdurkstäckningar med area 1 m 2 NBB.12 NBB.13 NBJ NBJ.11 NBJ.3 NBK NBK.3 Gallerdurkstäckningar med area > 1 m 2 Slitsdurkstäckningar Durkplåtstäckningar Durkplåtstäckningar med area 1 m 2 Durkplåtstäckningar med area > 1 m 2 TILLTRÄDES- OCH SKYDDSANORDNINGAR I ANLÄGGNING Stegar för fast vertikal montering Skyddsräcken vid avsatser e d TRAPPOR, TRAPPRÄCKEN M M I ANLÄGGNING Trappräcken, ledstänger o d 68

69 P PB APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I ANLÄGGNING PBB PBB.217 PBC PBD PBF Längd som mäts är rörledningens längd. Avdrag från längden görs för anordningar såsom ventiler, brunnar eller dylikt med större utsträckning i ledningens längdriktning än 1,0 m. Anordningar som är placerade i lednings startpunkt eller slutpunkt medräknas inte i rörledningens längd. I ersättning ingår ersättning för 1. Fogning och anslutning genom svetsning av stålrör eller PE-rör och lödning av kopparrör vid nyläggning. 2. Korrosionsskyddsbehandling av rörfog vid nyläggning. Tillägg gäller för 1. Antal förtillverkade rördelar såsom krokrör, T-rör, förminskningsrör/övergångsrör, propp och dylikt i dimensioner DN 200 avseende tryckledningar. 2. Antal förtillverkade rördelar såsom krokrör, grenrör, förminskningsrör/övergångsrör, spetsvändare, propp, trumöga och dylikt i dimensioner DN 400 avseende självfallsledningar. RÖRLEDNINGAR I LEDNINGSGRAV Trumma av rör av vågprofilerad, förzinkad stålplåt, i ledningsgrav Längd som mäts är trummas bottenlängd. RÖRLEDNINGAR I SKYDDSLEDNING Tillägg gäller för antal rörstöd. RÖRLEDNINGAR PÅ STÖD Tillägg gäller för antal rörstöd. TRYCKTA ELLER BORRADE RÖRLEDNINGAR Maskinetablering Arbete ersätts med ett belopp. Maskinetablering ersätts endast en gång. I ersättning ingår ersättning för tillfälliga tryck- och mottagningsstationer samt återställning. 69

70 PBH PB PB-.313 PB-.43 PB Med maskinetablering avses etablering och avetablering av erforderlig utrustning för tryckning eller borrning. Rörledning I ersättning ingår ersättning för 1. Borrning för pilothål, upprymning och indragning. 2. Jordschakt i rörledning enligt CBB.74. Tillägg gäller i längd för hammarborrning för den del av borrningen som utförs i berg eller i block 1,0 m. RÖRLEDNINGAR I SJÖ, VATTENDRAG E D I ersättning ingår ersättning för belastningsvikter. Ledning av fabriksisolerade rör av olegerat tryckkärlsstål Tillägg gäller för 1. Antal fogar på fjärrvärmerör. 2. Antal förtillverkade rördelar såsom krokrör, T-rör, förminskningsrör/övergångsrör, propp och dylikt < DN 200. Ledning av raka kopparrör, isolerade och med mantelrör av polyeten Tillägg gäller för 1. Antal fogar på fjärrvärmerör. 2. Antal förtillverkade rördelar såsom krokrör, T-rör, förminskningsrör/övergångsrör, propp och dylikt < DN 200. Trumma av rör av betong Antal förtillverkade trumögon < DN 400. Ledning av PE-rör, standardiserade tryckrör Tillägg gäller för antal elektrosvetsmuffar i dimensioner > DN 200. PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING 70

71 PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M M PCC I ersättning ingår ersättning för 1. Anslutning till eller mot befintlig ledning. 2. Håltagning och kapning i samband med anslutning till ledning av annat material än hårda material som stål och betong. ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING I ANLÄGGNING PCC Expansionsupptagande s k kuddar för värmeledning i ledningsgrav PCC.5 PCC.7 PCD PCD.1 PCD.3 PCD.5 PCD.6 PCE PCE.1 Larmanordning för rörledning Anordning för lokalisering och markering av markförlagd rörledning KORROSIONSSKYDDSBEHANDLING AV RÖRLEDNINGAR I ANLÄGGNING Korrosionsskyddsbehandling av markförlagd rörledning Reparation av utvändigt korrosionsskydd på rörledning Reparation av invändigt korrosionsskydd på rörledning Korrosionsskyddsbehandling av rörledning i brunn, kammare o d INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING Inre inspektion av ledning Tillägg gäller för längd vid mätning av ovalitet och deformation, riktningsavvikelse och dylikt. PCE.21 Yttre inspektion av ledning i mark 71

72 PCF RENGÖRING ELLER RENSNING AV HINDER E D I RÖRLEDNINGAR I ANLÄGGNING PCF Kapning av instickande röranslutning i vattenledning PCF Kapning av instickande röranslutning i avloppsledning PCG PCG.1 PD PDY PDY.4 PE PF PG PGB PGB.6 PGB.61 PGC REPARATION AV RÖRLEDNINGAR I ANLÄGGNING Reparation av rör i rörledning i anläggning BRUNNAR O D I MARK DIVERSE BRUNNAR O D I MARK Infiltrationskassetter Arbete ersätts med ett belopp. ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING PUMPANORDNINGAR I ANLÄGGNING RENOVERING AV RÖRLEDNINGAR M M I ANLÄGGNING RENOVERING AV RÖRLEDNINGAR Renovering av rörledning med fogtätning Renovering av självfallsledning med fogtätning RENOVERING AV ANORDNINGAR, BRUNNAR M M PÅ RÖRLEDNING 72

73 Y YB YBB MÄRKNING, KONTROLL, DOKUMENTATION M M MÄRKNING, KONTROLL, INJUSTERING M M AV ANLÄGGNING Arbete ersätts med ett belopp. MÄRKNING OCH SKYLTNING M M AV ANLÄGGNING Arbete mäts och ersätts på sätt som anges i mängdförteckning. YBB.2 YBC YBC.322 YBC.323 YBC.33 YBC.35 YBC.4 YC YE Skyltning för anläggning KONTROLL AV ANLÄGGNING Kontroll av fogar på mantelrör i värmeledning Kontroll av fuktövervakningssystem i värmeledning Kontroll av svetsfogar på rör Kontroll av brunn på avloppsledning Kontroll, injustering m m av anordning ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING Arbete ersätts med ett belopp. VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER Ersättning ingår i ersättning för arbeten där YE är åberopad. 73

74 Z ZB ZBB ZBC ZBD ZBE DIVERSE TÄTNINGAR, KOMPLETTERINGAR, INFÄSTNINGAR O D DIVERSE TÄTNINGAR, KOMPLETTERINGAR, INFÄSTNINGAR O D I ANLÄGGNING TÄTNING AV FOGAR I ANLÄGGNING TÄTNING AV GENOMFÖRINGAR I ANLÄGGNING KOMPLETTERINGAR AV NÄT, TRÅD M M I ANLÄGGNING Kompletteringar av nät, tråd m m i anläggning med största mått i någon riktning 1,0 m Kompletteringar av nät, tråd m m i anläggning med största mått i någon riktning > 1,0 m FÄSTDON I ANLÄGGNING Ersättning ingår i ersättning för arbeten där ZBE är åberopad. 74

75 Begreppsbestämningar I denna handling används begrepp med betydelse enligt nedan. Därutöver gäller Begreppsbestämningar i AB 04 och ABT 06 samt Begreppsbestämningar i AMA AF 12 och Begreppsbestämningar i AMA Anläggning 17. bergschaktdjup vertikalt avstånd mellan bergyta och terrassyta bergschaktning schaktning av berg med odränerad enaxiell tryckhållfasthet större än 10 MPa och som måste sprängas eller lossgöras med schaktmetoder likvärdiga med sprängning såsom sågning, kilning, spräckning eller dylikt blandschakt schakt i material som har såväl bergkaraktär som jordkaraktär, med odränerad skjuvhållfasthet större än 300 kpa och med en enaxiell tryckhållfashet mindre än 10 MPa. byggnadsverk tillverkat föremål som har fast läge och som självständigt möjliggör en verksamhet D beteckning för ytterdiameter för rör DN se nominell storlek demontering borttagande med krav på försiktighet. Material och utrustning som demonteras ska förbli beställarens egendom eller återanvändas/återmonteras i entreprenaden djupsprängning borrning och sprängning till föreskrivet djup under terrassnivå flyttning material eller utrustning som demonteras och återmonteras i entreprenaden förförstärkning bultning utförd innan sprängning utförs för att begränsa sprickbildning och förskjutning av block i släntkrön och kring tunnelöppning (så kallad bakåtbrytning) fris en enkel rad med natursten, marksten eller plattor som läggs i ytterkant på en yta bestående av annat material eller storlek på sten/plattor skär igenom en yta med annan sten eller platta icke jordfast sido- och bottenblock block inom sektion för jordschakt som kan lossgöras med jordschaktsredskap av den storlek som kontraktsarbetena enligt fackmässigt bedömande kräver. 75

76 jordfast sido- och bottenblock jordblock block inom sektion för jordschakt som inte kan lossgöras med jordschaktsredskap av den storlek som kontraktsarbetena enligt fackmässigt bedömande kräver jordschaktning schaktning av jord med odränerad skjuvhållfasthet mindre än eller lika med 300 kpa. Schakt i lermorän klassas som jordschakt. Lossgöring av tjälad jord räknas som jordschaktning om jorden i otjälat tillstånd har odränerad skjuvhållfasthet mindre än eller lika med 300 kpa konturhålsborrning borrning av yttersta hålraden i en salva med en förbestämd ansättning och ett förbestämt hålavstånd för erhållande av önskad kontur krönmeter spontlinjens utsträckning i plan losshållning föreskriven nivå ovan vilken fast berg inte får förekomma mätgräns mot mätregel svarande gräns 76

77 nominell storlek betecknas DN numerisk storleksbeteckning som är gemensam för alla komponenter i ett rörledningssystem, dock inte för komponenter som är betecknade med ytterdiameter eller gängstorlek. I de fall föreskrift är anknuten till storlek för DN och aktuell rörtyp inte omfattas av ovanstående begreppsförklaring avses med DN närmast motsvarande innerdimension som används för den aktuella rörtypen. DN hänför sig till nominell diameter, en benämning som dock bör undvikas, liksom den äldre benämningen anslutningsnummer pilottunnel i förväg driven tunnel inom en större slutlig tunnelsektion (TNC 73) pållängd pållängden räknas från pålavskärningsplanet till pålspetsen eller stålkärnans spets. Pålsko och bergsko inräknas i påles längd rivning material eller utrustning som rivs. Rivet material ska återvinnas, energiutvinnas eller deponeras. Rivet material kan i vissa fall utgöra fyllningsmassor i entreprenaden schaktbottennivå föreskriven nivå för utlastning spont i allmänhet vertikal skärm, bildad av spontplankor och avsedd att uppta jordtryck eller hindra vattengenomgång (TNC 59) sprängstensfyllning fyllning som utgörs av utsprängda bergmassor oberoende av storlek och som inte har krossats teoretisk begränsningslinje beskriven begränsning inom vilken utfört arbete mäts teoretisk sektion area inom mätgräns teoretisk skadezon beräknad skadezon (teoretiskt sprickdjup) i förhållande till de laddningskoncentrationer som har använts teoretisk vikt vikt av färdigt element eller verksam armering underborrning borrning under nivå för teoretisk bergkontur för att losshålla berget inom teoretisk bergkontur yt- och jordblock på eller delvis under markytan respektive helt inom teoretisk sektion belägna block 77
