1 Föreläsning 12 Material kopplat till struktur Genomgång inför demolab Skansen kronan Byggnadstekniska konstruktioner, 1BY034

2 Redovisning övning 3 Max 10 sidor Förbered en presentation på 15 minuter Förbered opponering Poäng på rapporten tillgodoräknas godkänd tentamen vid första tillfället Redovisning torsdag 12/3 med start 8:15 för grupp 1-5 och med start 10:15 för grupp 6- Åsa Bolmsvik är med vid redovisningen

3 Opponering på Övning 3 - Opponering är ett bra sätt att lära av varandra! - Syftet är att förbättra någon annans arbete - Läs och granska kritiskt, punktvisa kommentarer, min 5 - Justera texten vid behov, direkt i andra gruppens rapport - Kommentera eventuella strukturförbättringar, skriftligt - Hitta formaliafel, direkt i rapporten - Kommentera otydligheter i innehållet, ex. kring stabilisering

4 Inför tenta Föreläsningar Litteratur Övning 1 och 2 Utdelade räkneövningar Övningstentamen

5 Glöm inte att anmäla er till tentan! Sista 10/3

6 Kommentar Övning 3 Primärbalkar, sekundärbalkar och om olika metoder att konstruera balkar och platta i stål och betong.

7 Primärbalk, sekundärbalk och eventuellt ett tredje lager

8

9

10 Strukturnivå kopplat till materialval

11 Material Betong kräver armering för att kunna bära drag Trä bär bra både i drag och tryck, klarar böjning Dragkrafter kan ge problem vid infästningar och knutpunkter Murverk bär bra i tryck men dåligt i drag Stål bär bra i både drag och tryck

12 Sten/betong i vertikala bärverk

13 Pieter Breugel, talet

14 Pyramiderna i Giza, ca 2400 f.kr.

15

16

17 Parthenon, Aten, Grekland, ca 440 f.kr.

18 Sten/betong i horisontella bärverk

19 Sten/ betong

20

21 I botaniska trädgården i Grenoble finns denna betongbron 1855, s

22 Trenton Railroad Bridge, Pennsylvania

23 Ponteulla Vedra Galicia

24 Armerad betong och nutida betongkonstruktioner

25 Armerad betong Placeras på så sätt att den tar dragspänningar som uppstår

26 Egenskaperna är helt annorlunda i slakarmerad betong jämfört med betong utan armering.

27 Robert Maillart är känd för sina slanka betongbroar Fotot visar Salginatobel bron som är 133 meter lång och byggdes 1930

28 Materialet placeras där det behövs som bäst, i tryck eller drag beroende på egenskaper

29

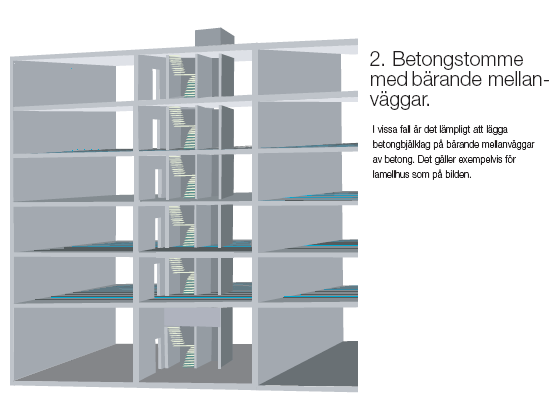

30 Stommar i moderna bostadshus

31 Betongstommar med bärande ytterväggar

32

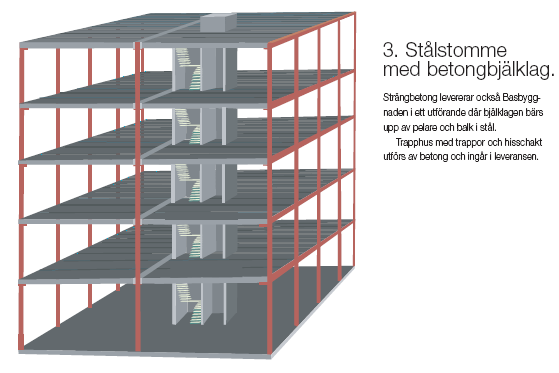

33

34 Håldäck

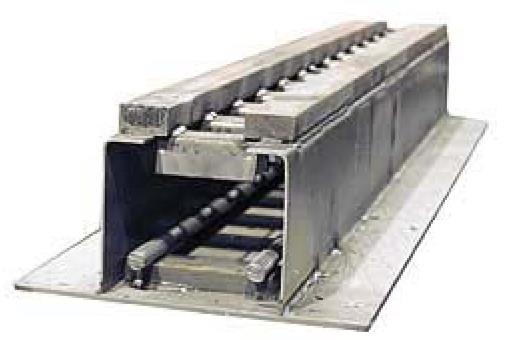

35 Håldäck horisontellt och betongpelare eller stålpelare vertikalt

36 Plattbärlag eller filigranbjälklag Plattbärlag är armerade betongelement och användes i sitt enklaste utförande som "kvarsittande form" vid platsgjutna bjälklag. Bjälklagets underkantsarmering gjuts in i plattbärlaget redan vid tillverkningen på fabrik.

37 Murverk Av naturligt material eller av torkad lera.

38 Med eller utan bindemedel Uppmurat av sandsten Erice på Sicilien

39 För bärande vertikala element eller tryckta bågar

40 För bärande vertikala element eller tryckta bågar

41 Järn/Stål Iron Bridge världens äldsta järnbro (1781) Shropshire i England Bågbro 30.5 meter i spann Gjutjärn som verkar i tryck och är dåligt på drag. Sprött material. När processer som minskade kolinnehållet kom förändrades egenskaperna avsevärt.

42 I Bessemerprocessen och Thomasprocessen kunde råjärnet renas ytterligare och stål kunde tas fram. Stålet klarar dragkrafter betydligt bättre än järnet. Nitad I- balk Stålvajer med hög dragkapacitet

43 New River Gorge Bridge, 1977

44 Foton från kungens kurva Primärbalkar i stål

45 Plannjabalkar Dimensioneringstabeller finns att ladda ner på nätet.

46

47 Bro i Österrike

48 Trä Ett naturligt konstruktionsmaterial med god kapacitet i både tryck och drag 2-6 mm långa

49 Latewood Transition wood Rays Earlywood

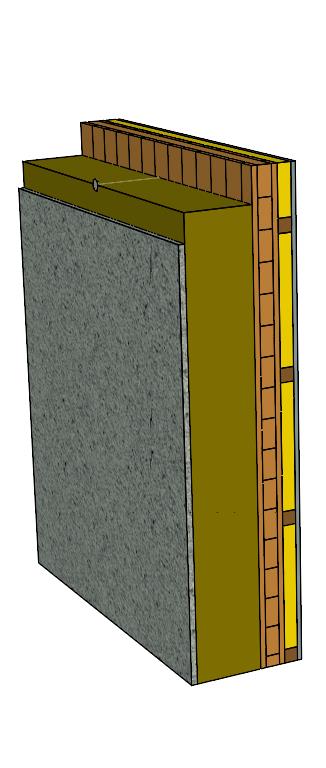

50 Konventionellt byggande med regelväggar Material ur Parocs häfte Konstruktion

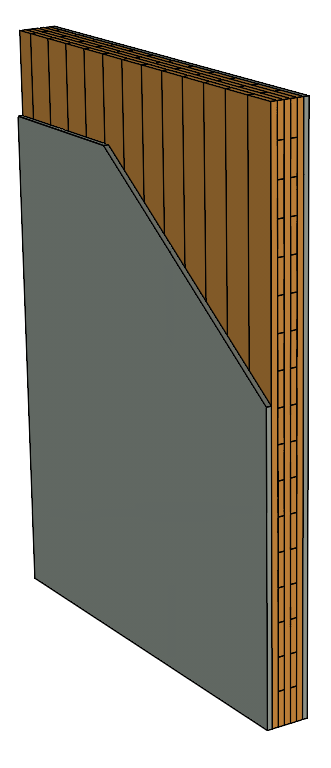

51 Massivstomme - Väggar

52

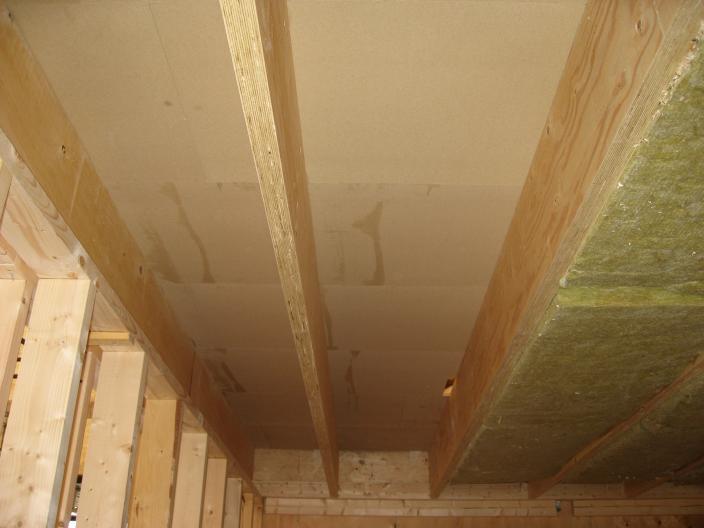

53 Trä kan användas också i horisontella bärverk. I detta fall ett prefabricerat element.

54 En kombination av material kan ofta vara en bra lösning!

55 Demonstrationslaboration, balkarna är 1m långa

56 Bestäm tvärkraft och momentdiagram för en punktbelastad fritt upplagd balk P

57 P T M

58 ForcePad Active statics -

59

60 Kontinuerlig balk (statiskt obestämd) Stödpunkt - fixlager - rullager Fältmoment Stödmoment Fritt upplagd balk med balk som sticker ut utanför stöd

61 Fritt upplagda kontra kontinuerliga Stödmoment/ fältmoment

62 Kontinuerlig balk W W T M

63 Gerberförbandets placering beror på kraftfördelningen som i sin tur ger upphov till viss bestämd momentfördelning.

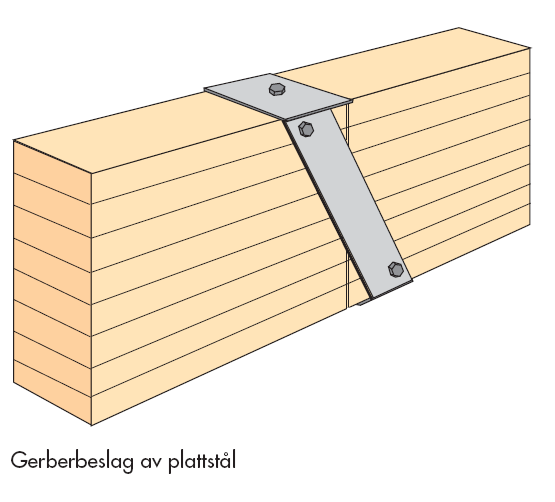

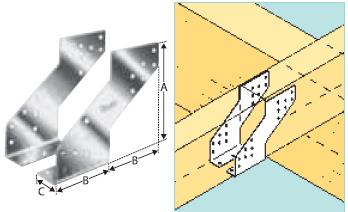

64 Gerberbeslag för tvärkraftöverföring

65 Bro utanför Köpenhamn. Parkeringshus norr om Amsterdam.

66 Form och funktion
