Brotyper. Olika brotyper används till olika saker. De brotyper vi går igenom är: Balkbro Bågbro Hängbro Snedkabelbro

Transkript

1 Brotyper Olika brotyper används till olika saker. De brotyper vi går igenom är: Balkbro Bågbro Hängbro Snedkabelbro

2 Brotyper - balkbroar Balkbron är den äldsta brotypen som vi känner till. Trädstammen över ån är en balkbro.

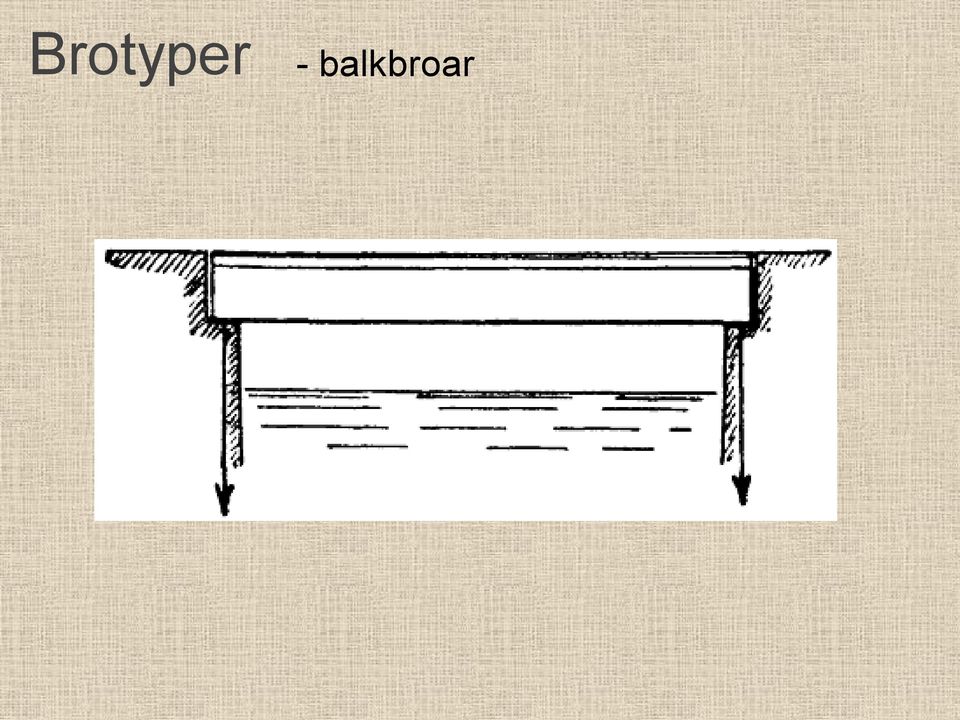

3 Brotyper - balkbroar

4 Brotyper - balkbroar Balkbron är den enklaste typen av bro att bygga. Den består egentligen bara av en rak balk över det hinder som man vill ta sig över. Fördelar Enkel att bygga. Billig att bygga. Nackdelar Håller inte för så långa spann utan att ha stöd.

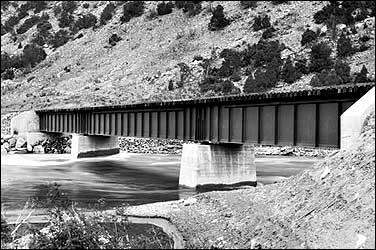

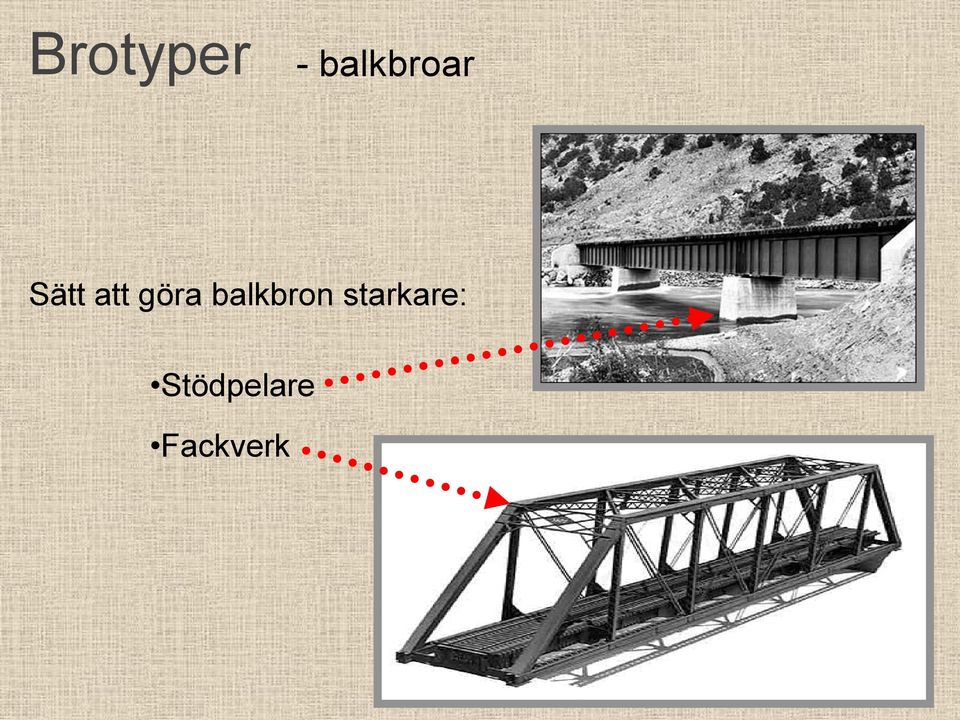

5 Brotyper - balkbroar Sätt att göra balkbron starkare: Stödpelare Fackverk

6 Brotyper - brons delar

7 Brotyper - bågbroar Bågbron är också mycket gammal. Redan under romartiden (2000 år sedan) så byggdes bågbroar

8 Brotyper - bågbroar Bågbron är mer komplicerad än balkbron. Den klarar dock att bära mer vikt och används ofta till tågtrafik mm. Fördelar Klarar att bära mer än en balkbro. Kan byggas längre än en balkbro Nackdelar Dyrare än balkbroar. Väger för mycket för att blir riktigt lång.

9 Brotyper - brons delar

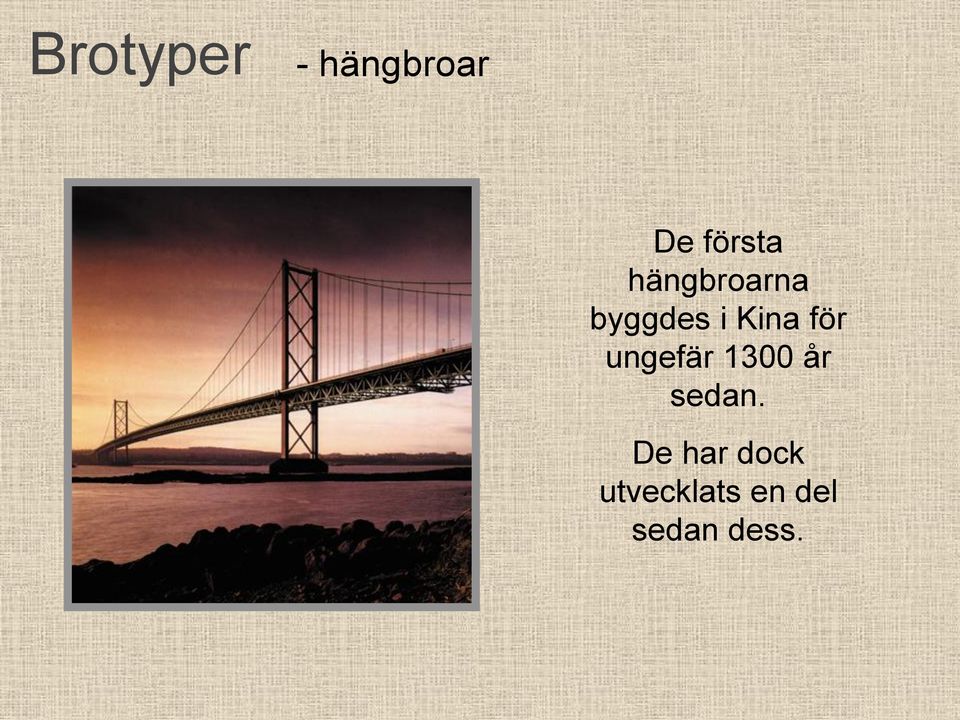

10 Brotyper - hängbroar De första hängbroarna byggdes i Kina för ungefär 1300 år sedan. De har dock utvecklats en del sedan dess.

11 Brotyper - hängbroar Sveriges längsta hängbro. - Högakustenbron! Längsta spann: 1206 m Totallängd: 1800 m Hängbron är väldigt komplicerad. Den klarar dock byggas mycket längre och högre än andra broar, och klarar mycket mer vikt!. Fördelar Går att bygga hög och lång! Den längsta brotypen av alla. Nackdelar Dyr att bygga Komplicerad att bygga.

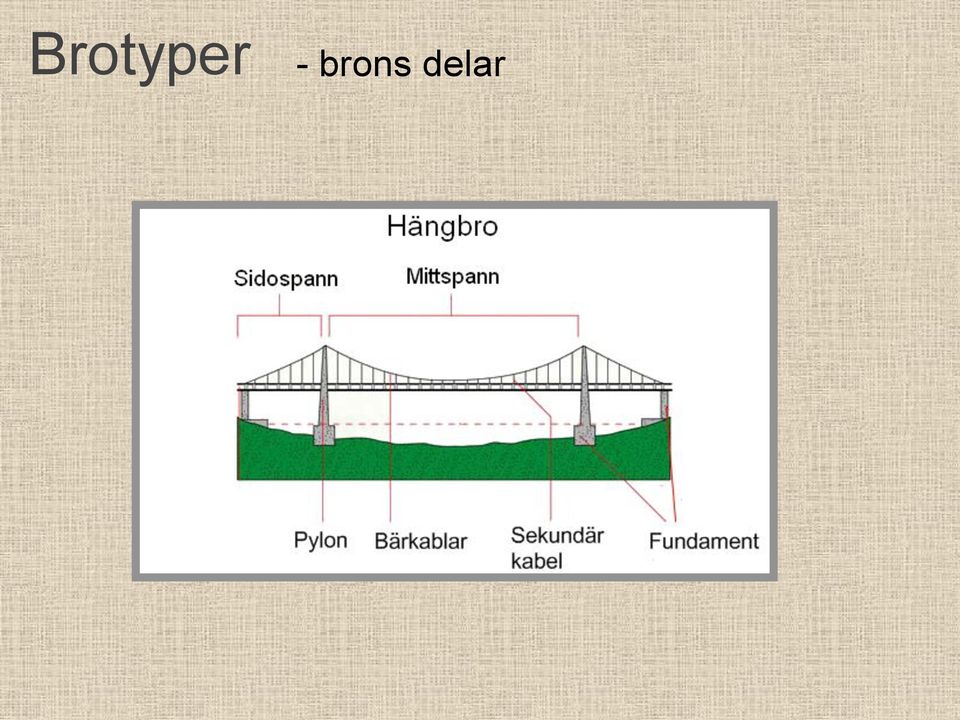

12 Brotyper - brons delar

13 Brotyper - snedkabelbroar Man skulle kunna kalla snedkabelbron för en sorts hängbro. De har liknande konstruktion och funktion

14 Brotyper - snedkabelbroar Snedkabelbron har ungefär samma för och nackdelar som hängbron. Den kan dock inte göras riktigt lika lång, men är något enklare och billigare att konstruera

15 Natursten Ett av de äldsta byggmaterialen som använts till broar. Bryts i stora delar ur berg och fraktas till byggplatsen. Behöver ofta huggas till rätt form för att passa in i bron. Man bygger nästan enbart bågbroar med natursten.

16 Natursten Fördelar Nackdelar * Svåra att bygga. * Håller länge. * Tar lång tid att bygga. * Väldigt dyra att tillverka.

17 Tegel Tegel tillverkas av lera som formas till klossar och bränns i ugn. Tegel är lättare att tillverka och frakta än natursten. Man sammanfogar tegelstenarna med murbruk.

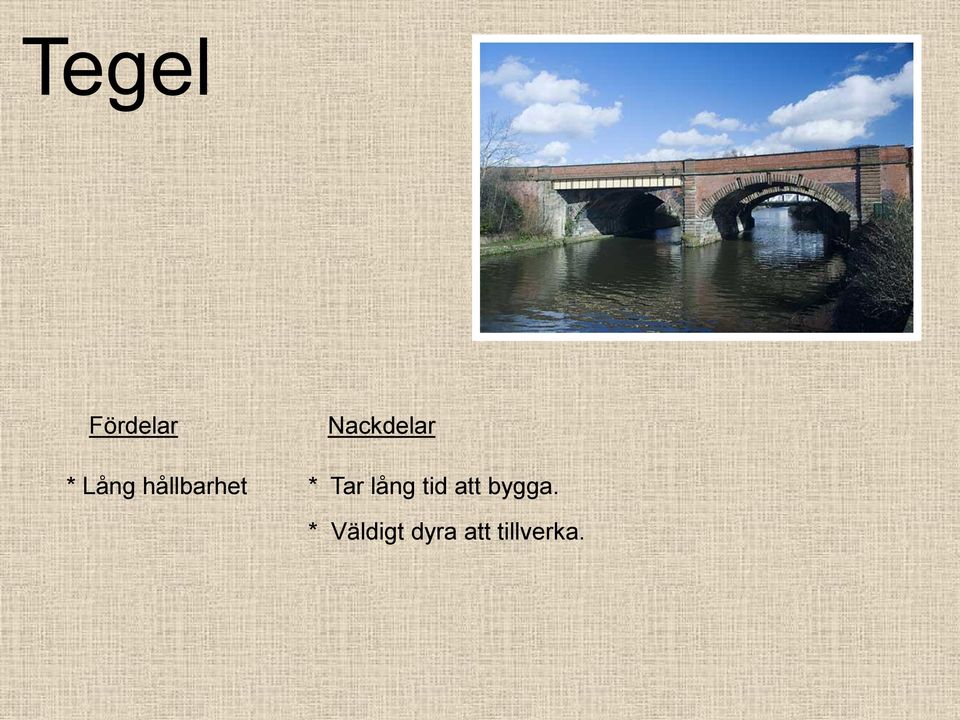

18 Tegel Fördelar Nackdelar * Lång hållbarhet * Tar lång tid att bygga. * Väldigt dyra att tillverka.

19 Betong Betong består av cement, fyllmaterial (sten o grus) och vatten. Betong gjuts till önskad form. Betong är billigt och tämligen miljövänligt. Betong står emot väder och vind ganska länge.

20 Betong Fördelar Nackdelar * Billigt. * Enkelt att bygga med. * Väldigt dålig motståndskraft mot dragkrafter. * Relativt miljövänligt.

21 Stål Stål tillverkas av järn. Järnet renas från kol och legeras med andra metaller. Stål är lättbearbetat. Borras, svetsas och monteras till önskad form. Stål är ganska dyrt att tillverka. Stål rostar lätt i utsatta miljöer.

22 Stål Fördelar Nackdelar * Väldigt dragstark. * Väldigt dålig motståndskraft mot tryckkrafter. * Enkelt att bygga med. * Rostar lätt i utsatta miljöer.

23 Stål - böjs lätt vid tryck

24 Stål - balkar * För att få stålet styvt (så att det inte böjs lätt) formar man det som en balk. * Det finns olika balkprofiler: I-balk, U-balk, H-balk, C-balk, L-balk osv. Namnet beskriver formen. I-balk

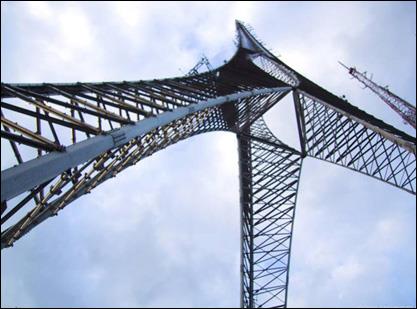

25 Fackverk -bygger en stadig och lätt stålkonstruktion Genom att kombinera flera balkar kan man bygga en struktur som gör att stålet inte böjs. Triangelformen gör att det alltid är någon balk som utsätts för drag (istället för tryck) och håller ihop konstruktionen.

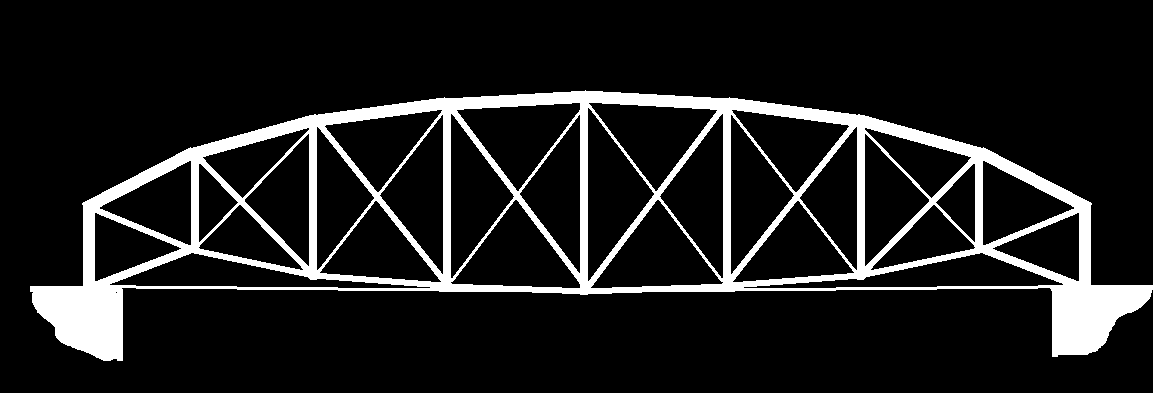

26 Fackverk - krafterna flyttas

27 Brotyper - hur de tar lasten.

28 Stål och betong - betongen armeras med stålstänger Stålstängerna gjuts in i betongen för att göra konstruktionen starkare.

29 Stål och betong - betongen armeras med stålstänger Armeringsjärn är räfflade stålstänger som gjuts in i betongen. Armeringsjärn rostar ganska lätt ute i luften. När det gjuts in i betong så skyddas de däremot av betongen. Då rostar de inte alls. Räfflorna betongen griper tag i räfflorna och stålet håller emot vid drag så att inte betongen spricker.

30 Stål och betong - kompletterar varandra. Betong böjs inte vid tryck, stål spricker inte vid drag. Betongen skyddar stålet mot rost så att byggnaden håller mycket längre.
