1 Murverk Material, konstruktion, hantverk Projektering av murverk Skalmurar/bärande murverk/bakmurar; förutsättningar, normkrav

2 Skalmur ingår inte bärande huvudsystemet Bärning av skalmur måste beaktas tidigt i projekteringen med tanke på konstruktiva aspekter (bärning) Utformning av detaljer avgörande bl.a. för hur fukt tas om hand Byggnadstekniska detaljredovisningen - ofta mitt emellan A och K Konstruktiva och byggnadstekniska aspekter om skalmurar måste lösas i bygghandlingsskedet Viktigt att A och K är med och delar ansvar för skalmursfrågorna

3 Exempel på konstruktiva frågor som bör beaktas för skalmurar: Kraftöverföring mellan skalmur och underliggande sockel Tvärsnittsarea i murpelare mellan öppningar Bärning över öppningar Att vindlaster kan tas upp och föras vidare i byggnadsstommen Behov av konsoler, och kontroll att de laster som tas av dessa kan föras vidare

4 Rekommenderad max spännvidd - armerade murverksdelar, SS-EN Tabell Gränsvärden för kvoten mellan effektiv spännvidd och effektiv höjd för väggar utsatta för böjning ut ur sitt eget Avser plan, troligen samt för balkar. balkar, Källa inte SS-EN höga , balkar Tabell 5.2. Kvot mellan effektiv spännvidd och effektiv höjd (l ef /d) respektive effektiv spännvidd och effektiv tjocklek (l ef /t ef ) Vägg utsatt för böjning ut ur sitt eget plan Balk Fritt upplagd Kontinuerlig Spann i två riktningar 45 - Konsol 18 7 ANM För fristående väggar som inte utgör en del av bärverket, och som är utsatta för främst vindlaster, får kvoterna ökas med 30 %, förutsatt att väggarna inte har sådana ytskikt som kan skadas av utböjningar. Uppläggning på konsoler kan formellt uppfylla kraven i EK6, ger andra nackdelar (låsning till stommen) För att reducera risk för sprickbildning vid långa öppningar: Tunngrunda ök prefabskift Eller undvik kombinationen låga balkar/lång spännvidd

5 Krav på väggtjocklek, EKS 10 Minsta nominella väggtjocklek (mm) Bärande vägg Skalmur Högst 2 våningar, max 6 m Högre än 2 våningar, > 6 m Ca Värdena är minimivärden, konstruktiv bedömning avgör om tjockare murverk krävs Minsta väggarea för bärande murverk (EK6) 0.04 m 2, motsvarande ungefär ½ x 1 ½ sten tegel

6 Upphängning i konsoler Erfordras vid hela fönsterband i underliggande plan, ofta också om fönster/dörrar inte linjerar vertikalt. Utförs av rostfritt, syrafast stål - Dyra - Ger ökad risk för sprickbildning, därför fler rörelsefogar - Medför mer komplicerat underhåll

7 Höga skalmursfasader, EKS 10: Skalmurar högre än 4 våningar och deras upplag bör dimensioneras i brottgränstillstånd och med avseende på stabilitet Skrivningen i EKS aktualiserar frågor om: Oavsiktlig snedställning Inverkan av initialkrokighet Oavsiktlig excentricitet, tex i sockel

8 Förankring för lyft Förankring för lyft kan erfordras längre ned i bakmuren Särskilt vid lätta takbeläggningar och utkragande takfot

9 L-element som grundläggning Mer eller mindre praxis med L-element oavsett ytterväggstyp

10 Bristande beständighet

11 Skadefall: Murning av skalmur på lutande upplag

12 Om det är så att plåtarna inte ligger plant samtidigt som det finns överlapp, finns risken att rörelserna från teglet förhindras

14 Generellt utförandeförslag Finns många varianter på avslut, beroende på väggens uppbyggna d Vill åt funktionen att det finns två skikt! Robustheten och livslängden på glidskikt/fuktskydd är ännu viktigare med organiska komponenter i ytterväggarna. Det bästa är en nivåskillnad enligt tidigare sida.

15 Tegel ned i mark Småningom eroderas även tegelmurverk Delar som utsätts mest för vatten och frost bryts ned först Vid murverk som går ned i mark: Hårdbränt tegel, leverantören rekommenderar för ändamålet Bruk som passar till teglet Fördel förhindra kapillärsugning från mark Effektiv dränering Undvik ljusa tegelsorter

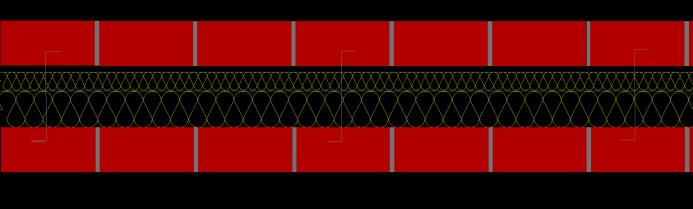

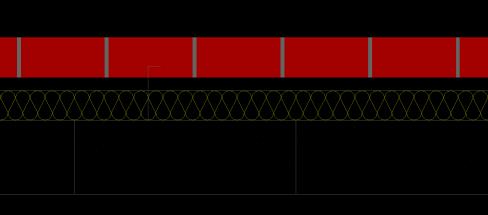

16 Bärande murverk Exempel på lämpliga bakmurar: Vid 1-2 plan 108 alt 120 mm tegel (halvsten) 168 mm tegel (bredstensformat) 228 eller 250 tegel (en sten) I särskilt utsatta vägglägen Vid 3-4 plan 190 mm lättklinker 200 mm lättbetong 240 mm tegelmurblock

17 Inverkan av avstyvande väggar - bakmur halvstens tegel Vid avstånd mellan tvärväggarna av ca 6-8 m och mer behöver man förstärka ytterväggen på något sätt, tex tjockare bakmur, inmurade stålprofiler mm

18 Inverkan av avstyvande väggar - bakmur blockmurverk avstyvande vägg vindlast Max m avstyvande vägg Vid större avstånd mellan tvärväggarna kan behov av konstruktiv förstärkning finnas, tex genom vertikalarmering

19 Bärande yttervägg bakmur ½ sten tegel Uppskattad minsta bredd på murpelare mellan öppningar

20 Bärande yttervägg bakmur av blockmurverk Uppskattad minsta bredd på murpelare mellan öppningar

Bärande innerväggar Tegel normalformat ½

lättklinker, lättbetong 150 mm eller 190,

21 Bärande innerväggar Tegel normalformat ½ stens tegel i upp till 2 plan, vid större laster är bredstensformat (bredd 168 mm) eller enstens vägg lämpligt Blockmurverk, lättklinker, lättbetong 150 mm eller 190, beroende på lasten Blockmurverk, tegelmurblock 175 mm

problematiska, liksom bjl med långa spännvidder

22 Bjälklagsalternativ - i kombination med bärande murverk Enkelspända betongbjälklag kan vara problematiska, liksom bjl med långa spännvidder Mindre begränsningar avseende enkelspända plattor och spännvidder

Relevanta dokument

Kramling, rörelser, detaljer, utförande

Kramling, rörelser, detaljer, utförande Tomas Gustavsson TG konstruktioner AB 2017-06-08 Kramling av murverk Funktioner: För över vindlast från skalmur till bakomliggande regelstomme eller betongvägg Fördelar
