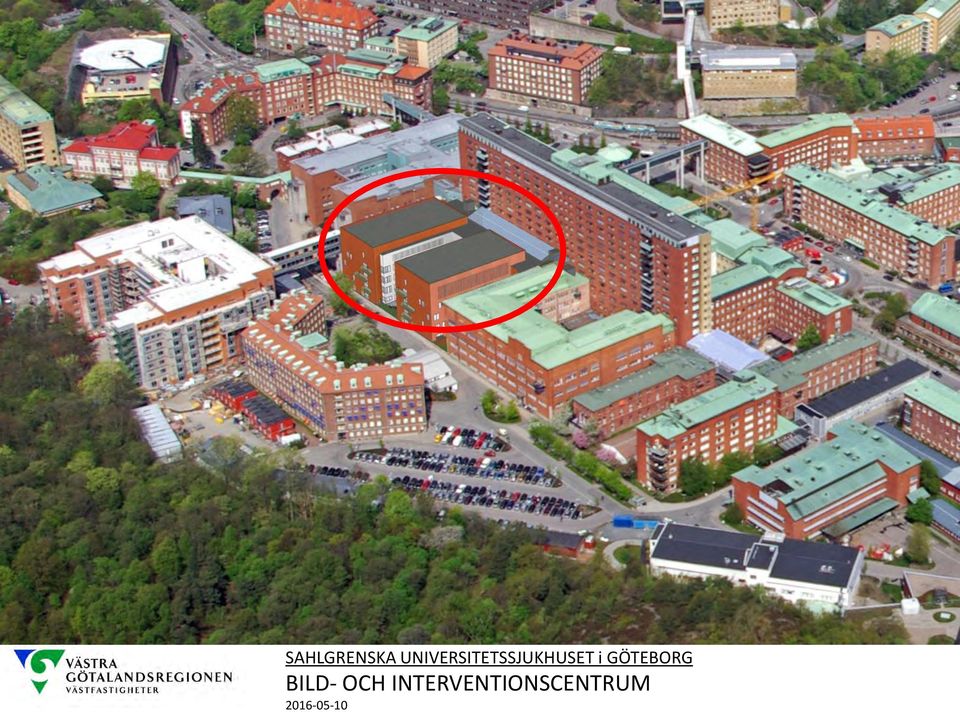

SAHLGRENSKA UNIVERSITETSSJUKHUSET i GÖTEBORG BILD- OCH INTERVENTIONSCENTRUM

Transkript

1 SAHLGRENSKA UNIVERSITETSSJUKHUSET i GÖTEBORG BILD- OCH INTERVENTIONSCENTRUM

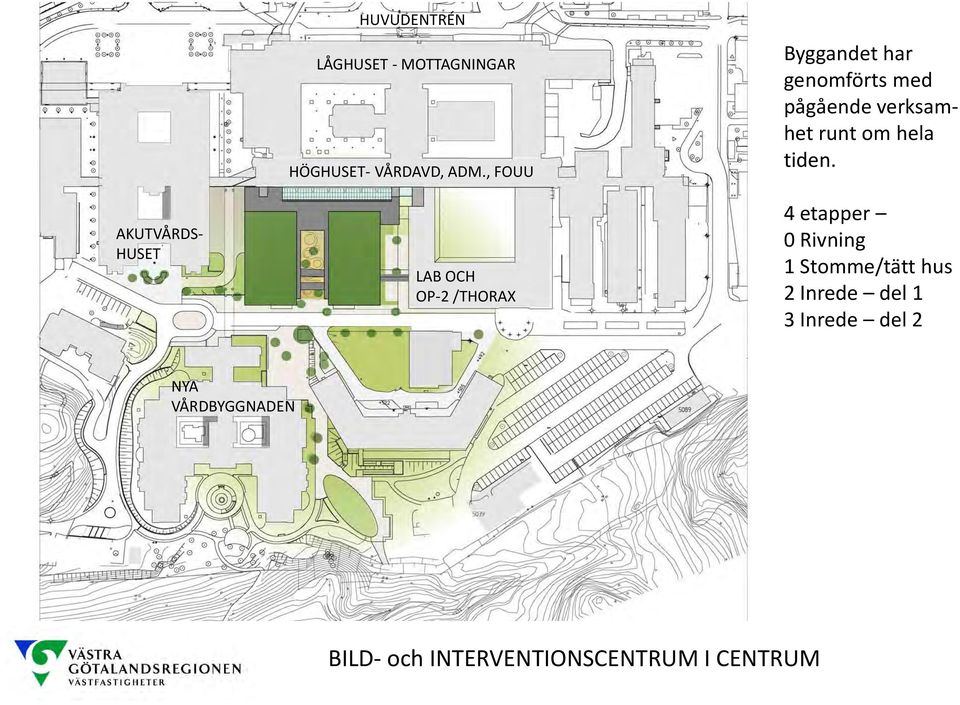

2 AKUTVÅRDS- HUSET HUVUDENTRÉN LÅGHUSET - MOTTAGNINGAR HÖGHUSET- VÅRDAVD, ADM., FOUU LAB OCH OP-2 /THORAX Byggandet har genomförts med pågående verksamhet runt om hela tiden. 4 etapper 0 Rivning 1 Stomme/tätt hus 2 Inrede del 1 3 Inrede del 2 NYA VÅRDBYGGNADEN BILD- och INTERVENTIONSCENTRUM I CENTRUM

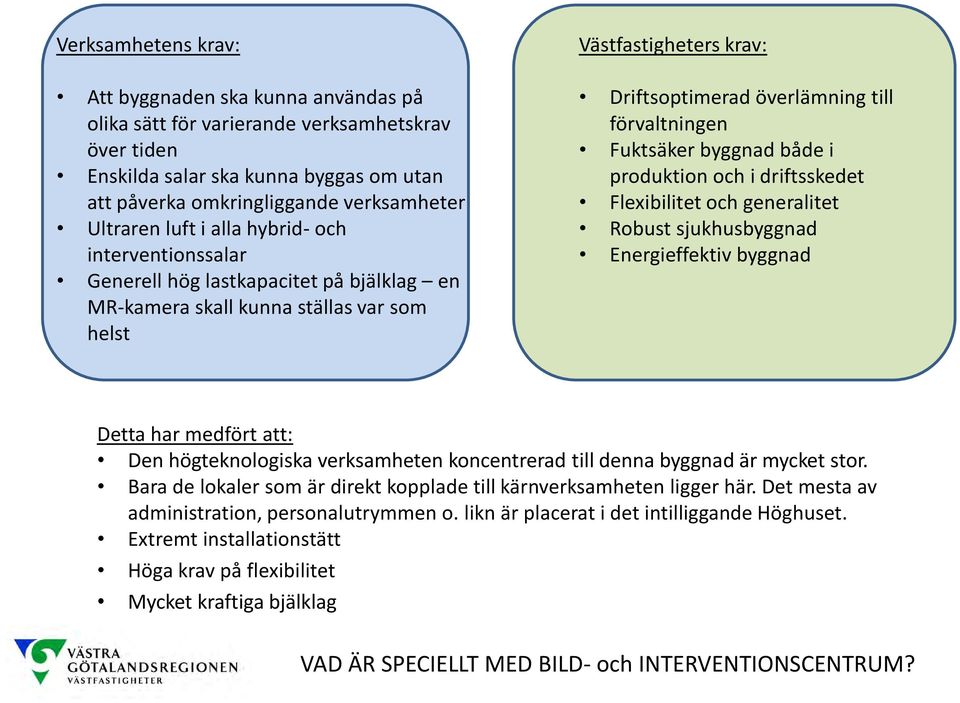

3 Verksamhetens krav: Att byggnaden ska kunna användas på olika sätt för varierande verksamhetskrav över tiden Enskilda salar ska kunna byggas om utan att påverka omkringliggande verksamheter Ultraren luft i alla hybrid- och interventionssalar Generell hög lastkapacitet på bjälklag en MR-kamera skall kunna ställas var som helst Västfastigheters krav: Driftsoptimerad överlämning till förvaltningen Fuktsäker byggnad både i produktion och i driftsskedet Flexibilitet och generalitet Robust sjukhusbyggnad Energieffektiv byggnad Detta har medfört att: Den högteknologiska verksamheten koncentrerad till denna byggnad är mycket stor. Bara de lokaler som är direkt kopplade till kärnverksamheten ligger här. Det mesta av administration, personalutrymmen o. likn är placerat i det intilliggande Höghuset. Extremt installationstätt Höga krav på flexibilitet Mycket kraftiga bjälklag VAD ÄR SPECIELLT MED BILD- och INTERVENTIONSCENTRUM?

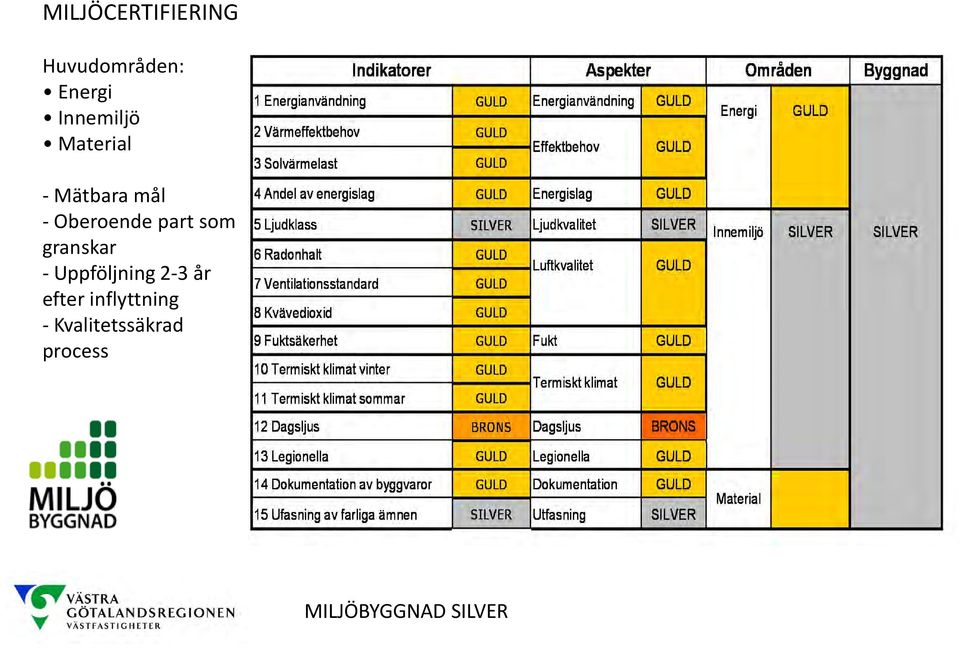

4 MILJÖCERTIFIERING Huvudområden: Energi Innemiljö Material - Mätbara mål - Oberoende part som granskar - Uppföljning 2-3 år efter inflyttning - Kvalitetssäkrad process MILJÖBYGGNAD SILVER

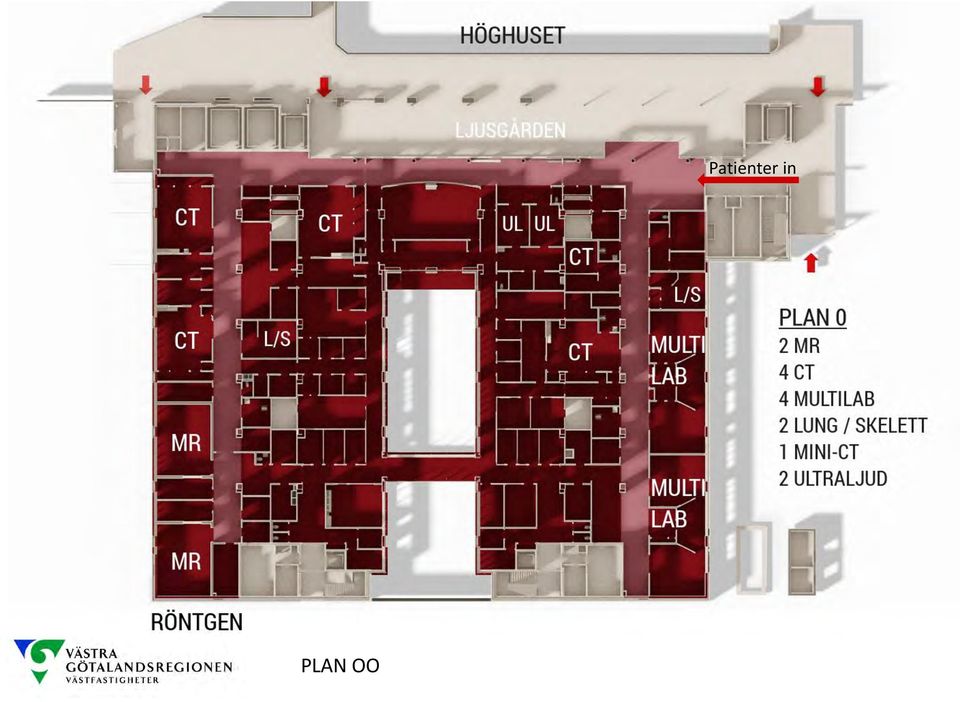

5 PLAN OO Patienter in

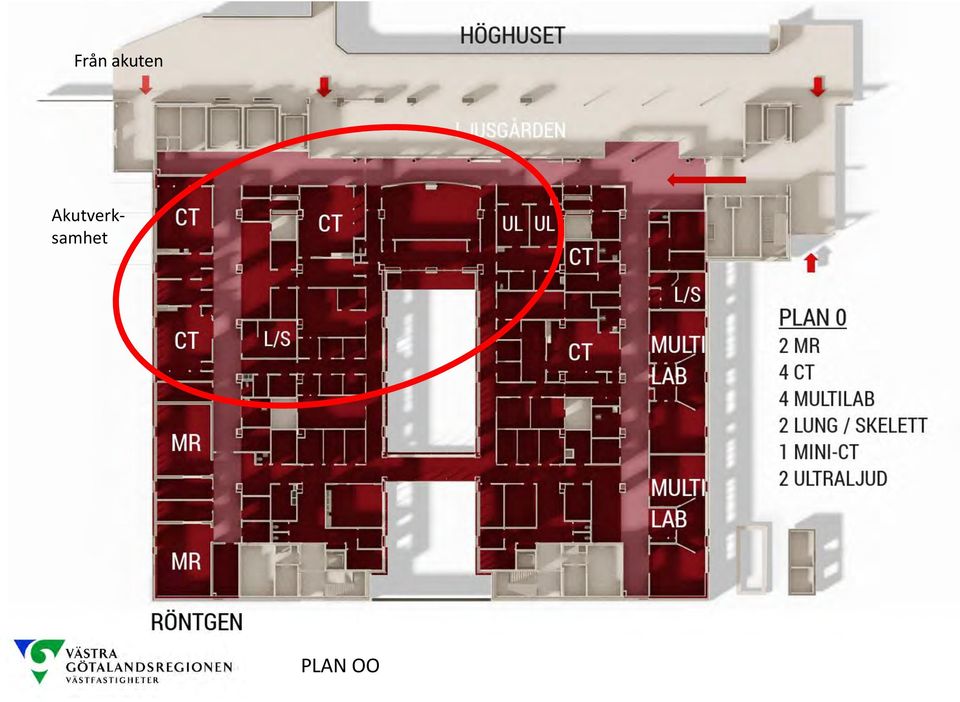

6 Från akuten Akutverksamhet PLAN OO

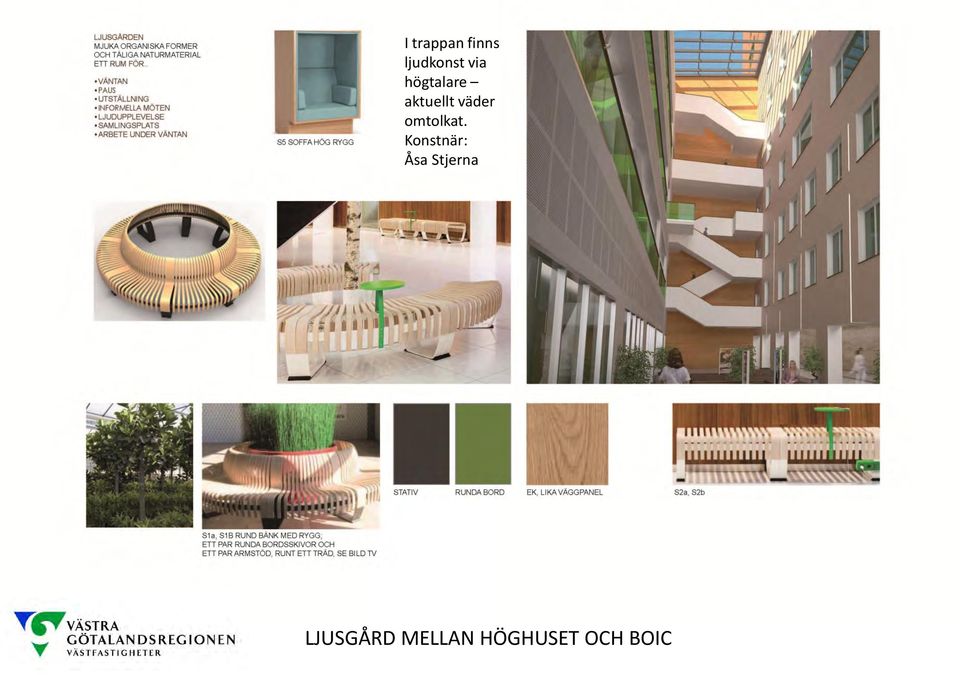

7 I trappan finns ljudkonst via högtalare aktuellt väder omtolkat. Konstnär: Åsa Stjerna LJUSGÅRD MELLAN HÖGHUSET OCH BOIC

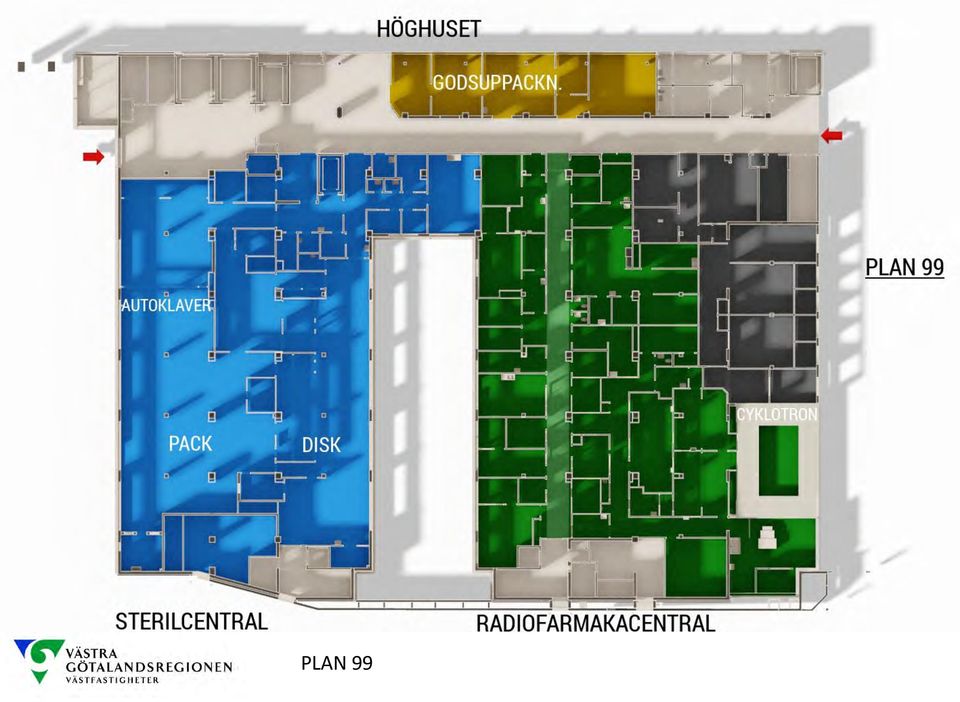

8 PLAN 99

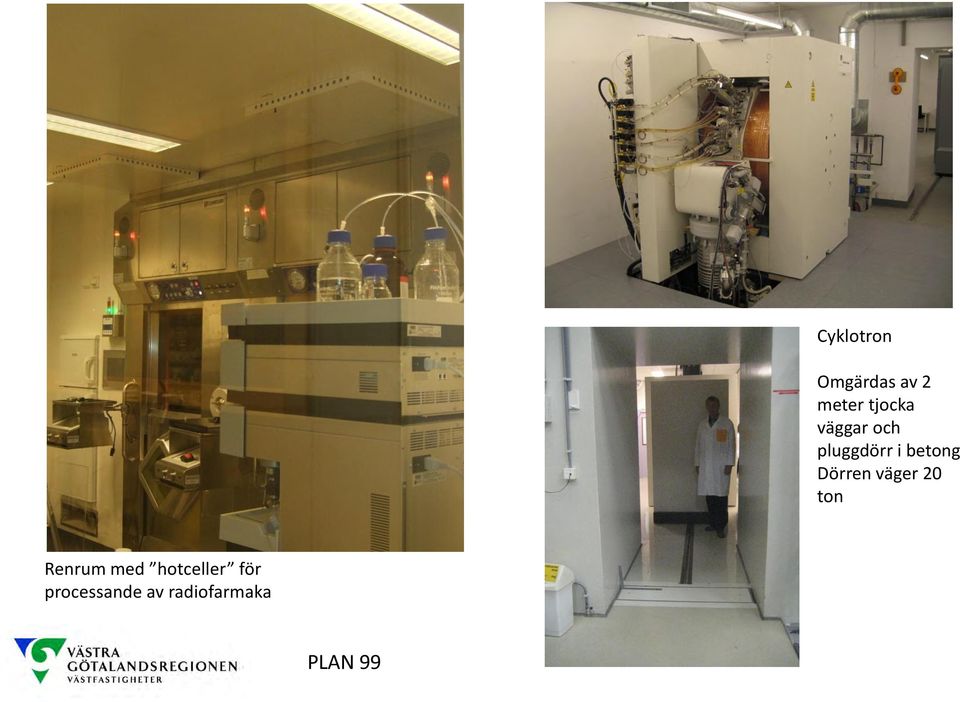

9 Cyklotron Omgärdas av 2 meter tjocka väggar och pluggdörr i betong Dörren väger 20 ton Renrum med hotceller för processande av radiofarmaka PLAN 99

10 PLAN 98

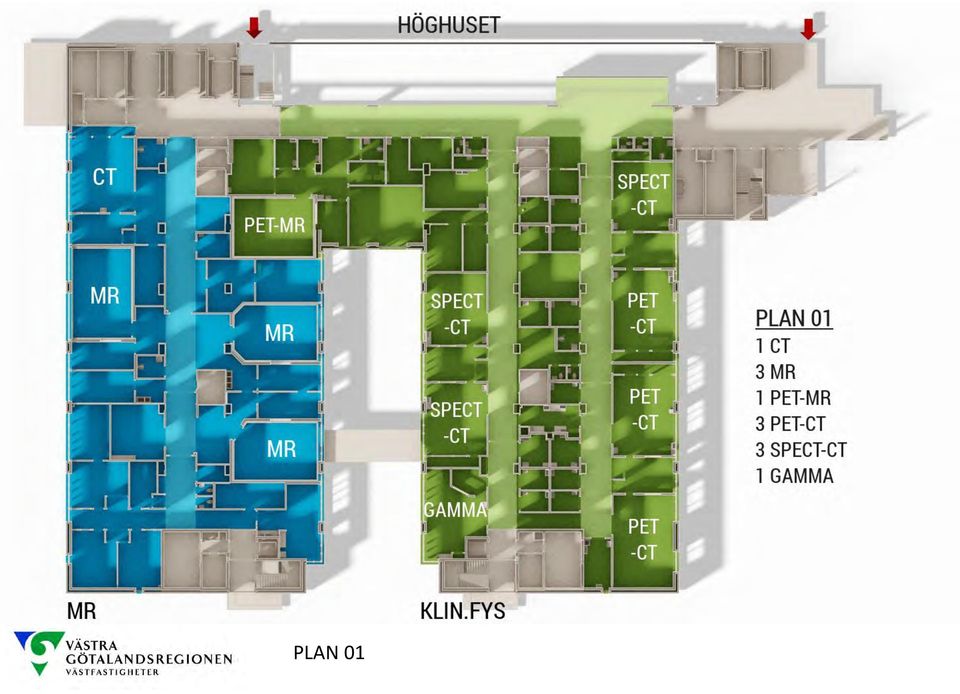

11 PLAN 01

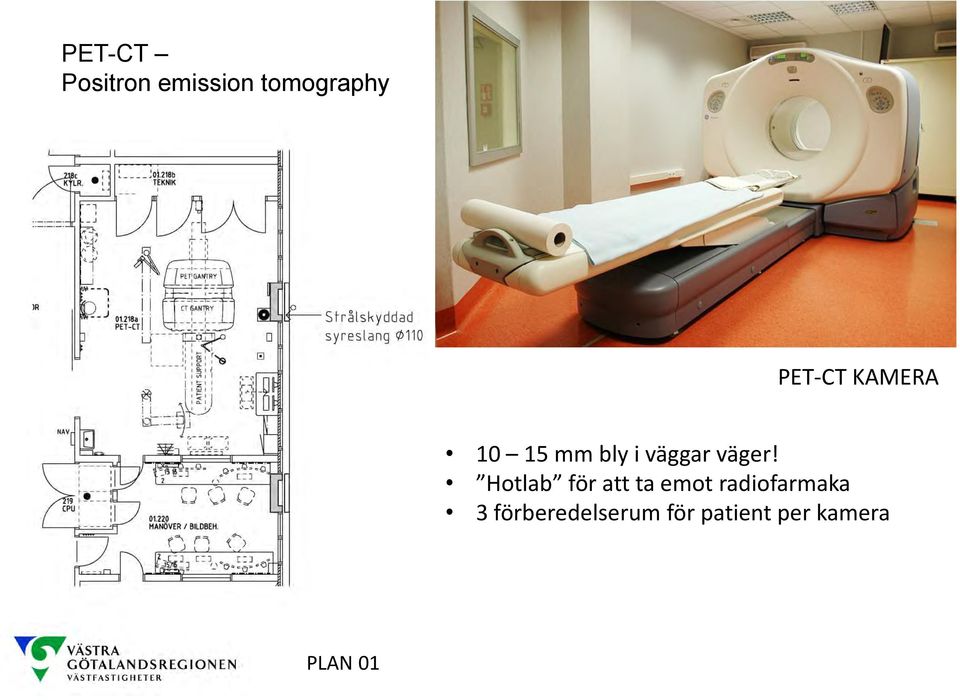

12 PET-CT Positron emission tomography PET-CT KAMERA mm bly i väggar väger! Hotlab för att ta emot radiofarmaka 3 förberedelserum för patient per kamera PLAN 01

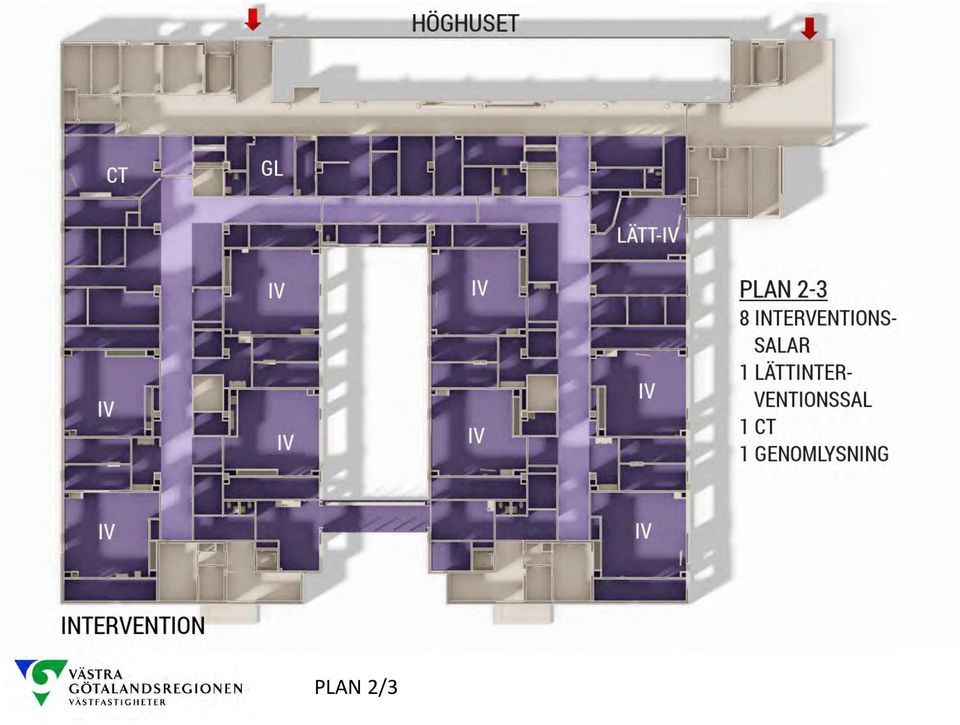

13 PLAN 2/3

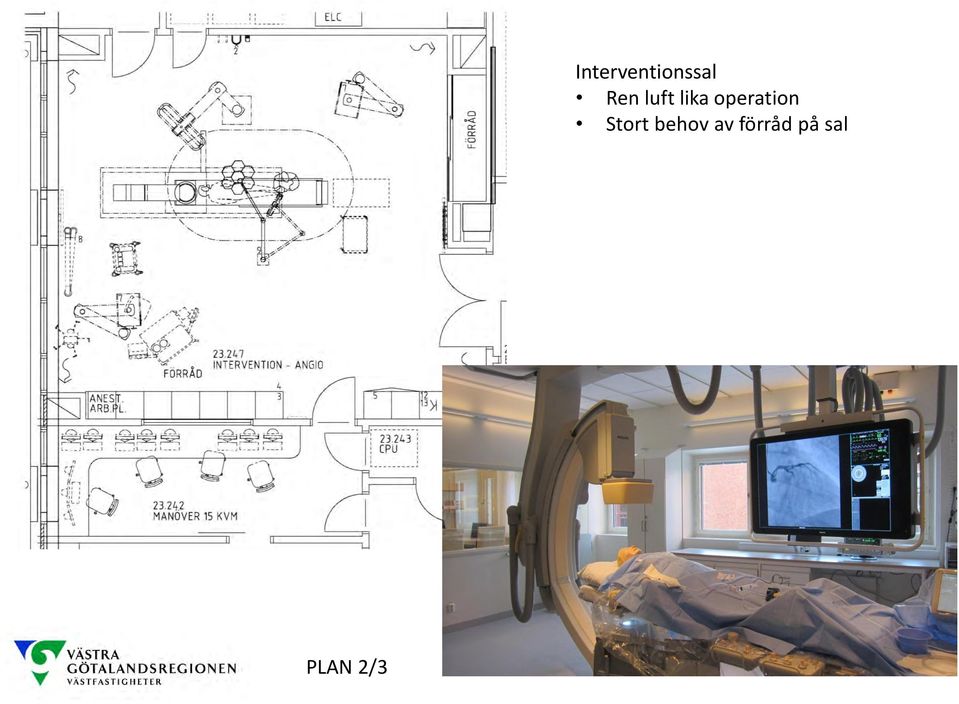

14 PLAN 2/3 Interventionssal Ren luft lika operation Stort behov av förråd på sal

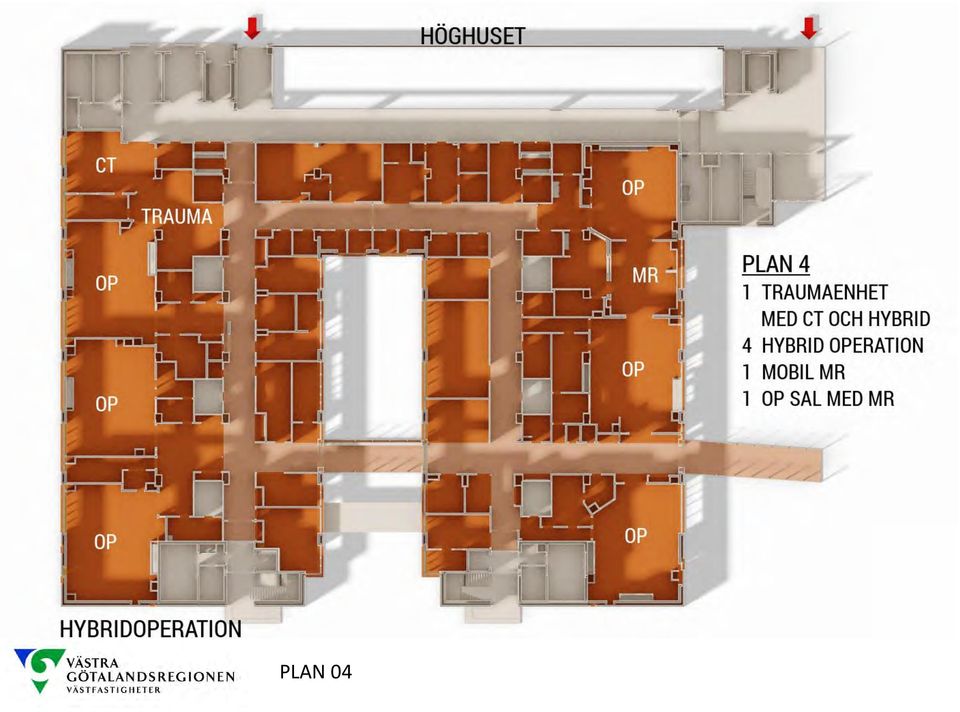

15 PLAN 04

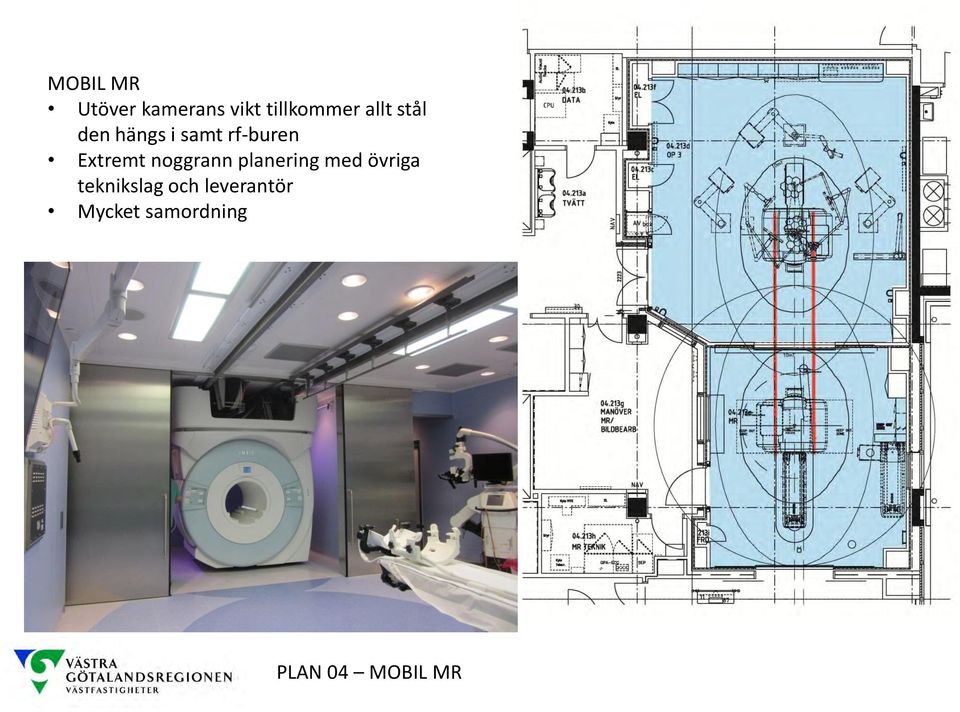

16 MOBIL MR Utöver kamerans vikt tillkommer allt stål den hängs i samt rf-buren Extremt noggrann planering med övriga teknikslag och leverantör Mycket samordning PLAN 04 MOBIL MR

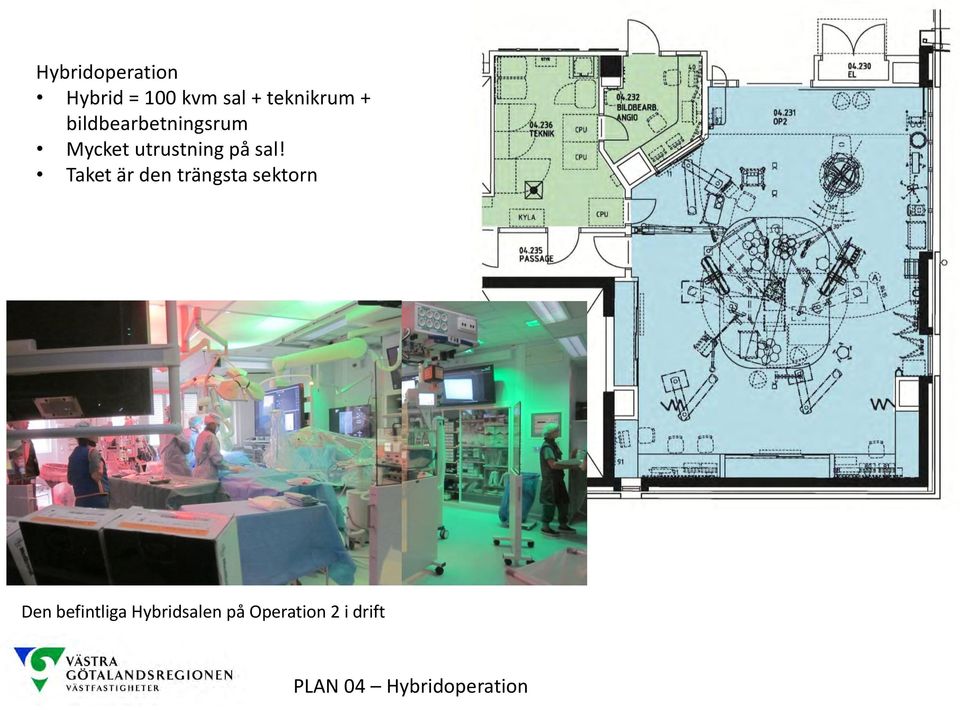

17 Hybridoperation Hybrid = 100 kvm sal + teknikrum + bildbearbetningsrum Mycket utrustning på sal! Taket är den trängsta sektorn Den befintliga Hybridsalen på Operation 2 i drift PLAN 04 Hybridoperation

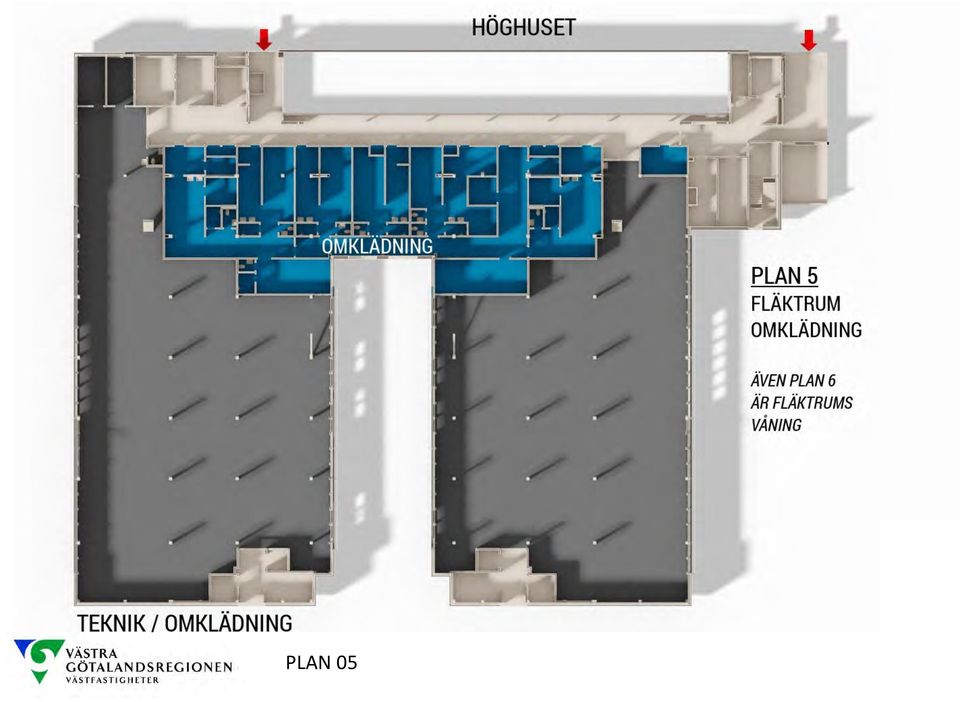

18 Löptext med information eijgqoiegj qeo PLAN 05

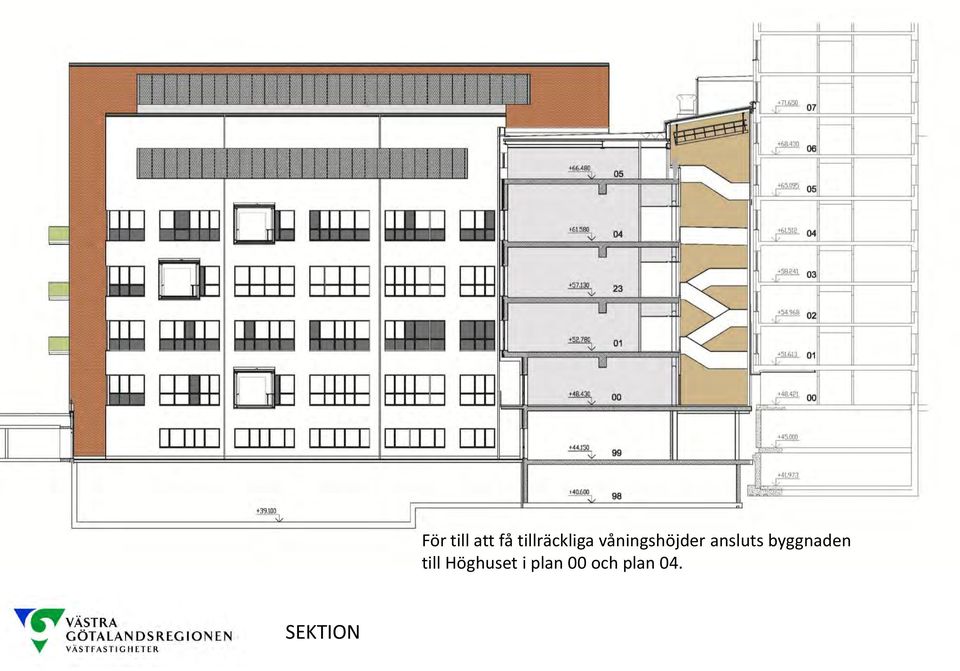

19 SEKTION För till att få tillräckliga våningshöjder ansluts byggnaden till Höghuset i plan 00 och plan 04.

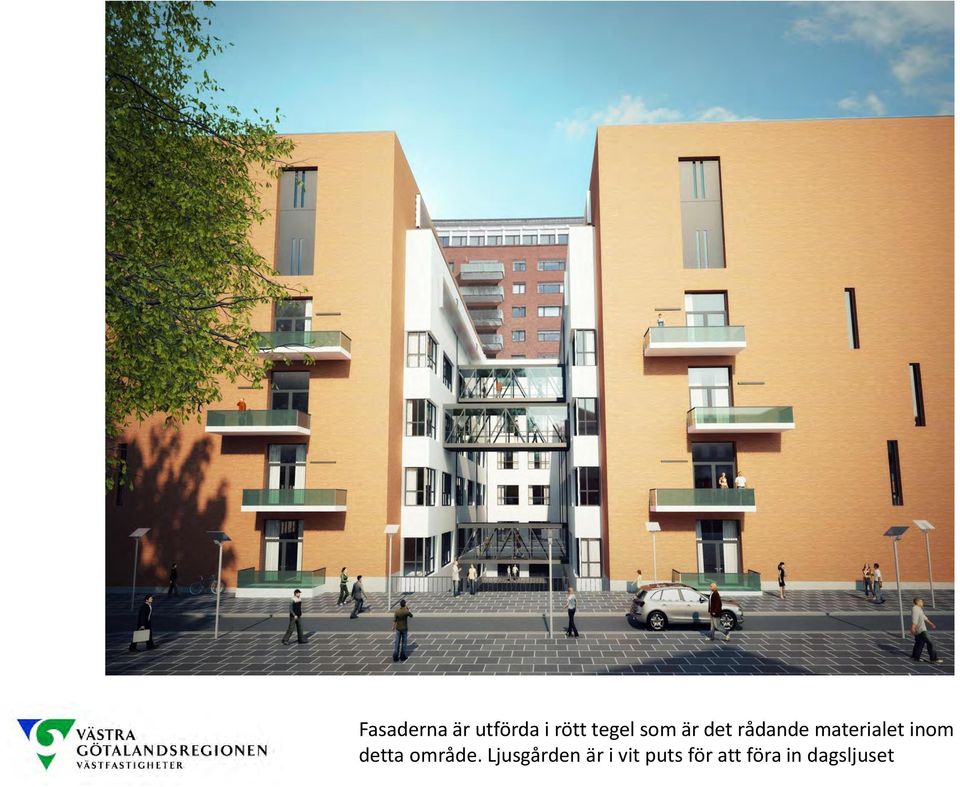

20 Löptext med information eijgqoiegj qeo Fasaderna är utförda i rött tegel som är det rådande materialet inom detta område. Ljusgården är i vit puts för att föra in dagsljuset

21 Fönsterpartier kan plockas ut för att kunna bygga om enskilda lab eller lokaler utan att störa avdelningen i övrigt. FÖNSTERPARTIER KAN DEMONTERAS

22 INTRANSPORT AV MR-KAMERA

23 SÄRSKILDA KRAV FRÅN VERKSAMHETEN OCH FASTIGHETSÄGAREN Stor flexibilitet vid nybyggnad och framtidens ombyggnad Krav för utrustning KRAV / ÖNSKEMÅL FRÅN VERKSAMHETEN SOM PÅVERKAR BYGGNADEN

24 FLEXIBILITET Flexibilitet är: Minimera antal störande element (pelare, stabiliserande element, balkar) Stora spännvidder Lätt kunna ta håltagningar i bjälklag/väggar vid nybyggnad och framtidens ombyggnad platsgjutna bjälklag ger större håltagningsmöjligheter än prefabricerade element. Platsgjutet bjälklag BOIC Prefabricerat HDF element KRAV / ÖNSKEMÅL FRÅN VERKSAMHETEN SOM PÅVERKAR BYGGNADEN

25 UTRUSTNING Utrustning ställer följande krav på stomme: Bärförmåga bjälklag Styvhet av bjälklagen och upphängningskonstruktioner Goda egenskaper mot oönskade vibrationer Utrustning (=last) ska kunna flyttas runt fritt KRAV / ÖNSKEMÅL FRÅN VERKSAMHETEN SOM PÅVERKAR BYGGNADEN

26 JÄMFÖRELSE LASTER Last Omfattar Normal vårdbyggnad enl Eurokod Utbredd nyttig last (kn/m 2 ) BOIC Inredning och personer 3,0 4,5 Punktlast (kn) Golvstående MR 3,0 100 (10 ton) Golv (kn/m 2 ) Undertak (kn/m 2 ) Golvkonstruktion, pågjutningar/fundament Undertakskonstruktion, avskärmingsplåtar stål 0,5 3,4 0,3 2,75 Mellanväggar blyväggar 0,5 1,0 Rörlig takhängd last (kn) Takhängd MR - 11 ton Golvstående MR ska i princip kunna placeras i hela huvudbyggnaden KRAV / ÖNSKEMÅL FRÅN VERKSAMHETEN SOM PÅVERKAR BYGGNADEN

27 PÅVERKAN LASTER / VIBRATIONSKÄNSLIGHET Platsgjutet bjälklag för att uppnå maximal lastspridning Relativt tjockt bjälklag 430 mm Begränsade spännvidder Stålkonstruktion för fläktrummet Tätare pelarplacering på plan 98 och 99 KRAV / ÖNSKEMÅL FRÅN VERKSAMHETEN SOM PÅVERKAR BYGGNADEN

28 SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN Begränsade våningshöjder lite plats för konstruktion Hög grundvattennivå Utmanande grundläggning Många kringliggande befintliga byggnader Cyclotron SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

29 GRUNDVATTENNIVÅ Grundvattennivå ska hållas högt för att inte skada befintliga (trä)grundläggningar i området Orsakar högt vattentryck mot källarkonstruktion Höga krav på vattentäthet: elförsöjning ligger i källaren Vald metod: Tjock källarvägg och bottenplatta Användning av vattentätt membran runt källare Speciella vattentäta genomföringar SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

30 GRUNDLÄGGNING Stora laster att ta hand om Mycket befintlig grundläggning och pålar Starkt varierande bergnivå Sprängningsarbete Störningar för kringliggande byggnader Vald metod: Stålkärnepålar (massiva nerborrade stålpålar med kringgjutning) SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

31 KRINGLIGGANDE BYGGNADER Befintlig kulvert rivs delvis och återställs. Befintlig konstruktion SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

32 KRINGLIGGANDE BYGGNADER Nybyggnad hängs delvis över befintlig kulvert Delen av byggnaden hänger över befintlig kulvert SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

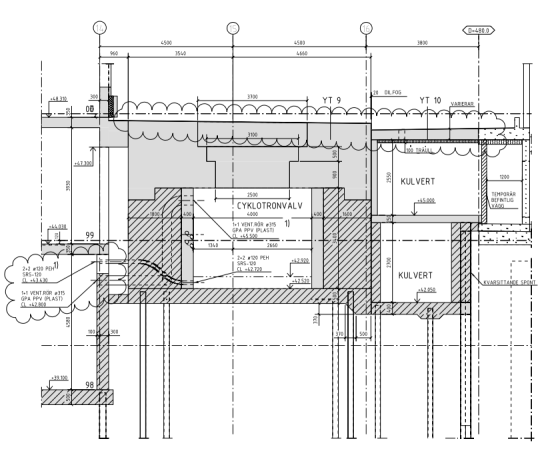

33 CYCLOTRON Mycket tjocka betongväggar och bjälklag Cyclotron ska lyftas in i sent skede SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

34 CYKLOTRON SPECIELLA FÖRUTSÄTTNINGAR SOM PÅVERKAR BYGGNADEN

35 GRÄNSSNITT KONSTRUKTION OCH UTRUSTNING Stålfixturer för takhängd utrustning takfixtur HJÄLPKONSTRUKTIONER FÖR UTRUSTNING

36 GRÄNSSNITT KONSTRUKTION OCH UTRUSTNING Fundament för golvstående utrustning Fotavtryck på stödben för att minimera besvärlig rivning vid ombyggnad HJÄLPKONSTRUKTIONER FÖR UTRUSTNING

37 TAKHÄNGD MR Stor rörlig last Mycket begränsad tillåten nedböjning Systemet kan inte hängas upp direkt i takbjälklaget utan måste fästas in mot byggnadens pelare Stora krav på samordning med installationskonsulter HJÄLPKONSTRUKTIONER FÖR UTRUSTNING

38 TAKHÄNGD MR HJÄLPKONSTRUKTIONER FÖR UTRUSTNING

39 MÄNGDER MATERIAL Betong i etapp 1 (stomme) ton Stål (exkl armering) i etapp 1 (stomme) 900 ton Betong etapp 2 och 3 (fundament o.d.) 850 ton Stål etapp 2 och 3 (upphängningskonstruktioner för utrustning) 200 ton SAMMANSTÄLLNING AV MÄNGDER

40 FÖRSÖRJNING AVSEENDE LUFT

41 ALLMÄNVENTILATION OCH PROCESSVENTILATION

42 RENHETSZONER

43 FÖRUTSÄTTNINGAR VID VAL AV VENTILATION

44 Vald typ av klädsel

45 RENLUFTSTAK

46 PARALLELL STRÖMNING

47 Parallell strömning Kan även benämnas undanträngande ventilation Tilluft sker via LTF-don med lufthastighet 0,3 m/s vilket räknas som lågturbulent luftströmning Kallas ofta för LAF-tak, men för att uppnå helt laminärt luftflöde krävs en hastighet 0,4 m/s Stora rum kräver kompletterande tilluftsdon All tilluft är HEPA-filtrerad Frånluft sker via don nära golv i rummets ytterkanter RENLUFTSTAK

48 Bild för samgranskning av installationer UNIKT RENLUFTSTAK I KOMBINATION MED MOBIL MR

49 Indikator 1 - Energianvändning Bilaga 1 Bild och Interventionscentrum Datum: Beräkningsresultat Grunddrift Fulldrift Optimerad drift kwh/m2,år kwh/m2,år kwh/m2,år Fastighetsel 20,9 21,5 21,4 Fastighetsenergi Värme 16,9 13,2 14,9 Fastighetsenergi Kyla 11,5 11,5 11,5 Utnyttjad frikyla -3,4-3,4-3,4 Total köpt fastighetsenergi 45,9 42,9 44,5 Verksamhetsel 76,3 322,1 274,0 Verksamhetsenergi Värme 0,0 12,2 17,5 Verksamhetsenergi Kyla 0,0 139,8 115,3 Utnyttjad frikyla 0,0-38,8-31,4 Total köpt verksamhetsenergi 76,3 435,3 375,4 Total köpt energi 122,3 478,2 419,9 Total energiförbrukning 125,6 520,3 454,7 inkl frikyla ENERGIANVÄNDNING

50 Program- och Systemhandling Plan för genomförande Rivning Projektering etapp 1 Byggnation etapp 1 Projektering etapp 2 Byggnation etapp 2 Projektering etapp 3 Byggnation etapp TIDPLAN BOIC

51 ETAPP 1 TÄTT HUS KLART JAN 2014 ETAPP 2 ETAPP 3 INREDE INREDE KLART MAJ 2016 KLART VÅREN 2017 TIDPLAN BOIC

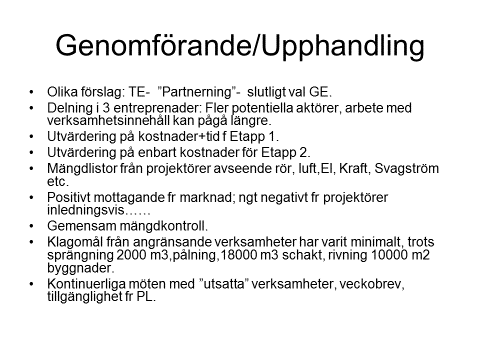

52 PROCESSEN - VAD HAR VARIT SPECIELLT I DETTA PROJEKT? STOR brukarmedverkan Lång tid med uppehåll på två år Genomgripande organisationsförändring inom SU under tiden Utrustningen har utvecklats och därmed ändrats under tiden Vilket medfört ett ständigt pågående programarbete Konkurrenspräglad dialog ett nytt sätt att handla upp PROCESSEN

53 PROCESSEN

54 KOSTAR DET NÅT? Rivning ca m2 Nybyggnation av ca m2 BTA Delning i 4 Etapper 2 vån under mark och 5 meter under grundvattenytan 10 ton MR möjlig att placera var som helst i huset Platsgjuten stomme ; Bjälklag o väggar Totalkostnad inkl entreprenad, projektering och övriga byggherrekostnader; ca 1,1 Mdr; dvs :-/m2 Utrustning; ca 850 milj. KOSTNADER

55 INREDNING

56 INREDNING

57 Konst i tak Över CT och Pet-CT finns konstnärligt utformade ljustak. Här ett exempel av Carolina Jonsson Carolina har också gjort en filmsekvens kallad Stillhetens hav som man kan se i tv-monitorer placerade över sängväntplatser. EXEMPEL PÅ KONSTNÄRLIG UTSMYCKNING

58 I väggen mellan ljusgård och röntgen finns röntgade och uppförstorade medicinalväxter. Konstnär: Elisabeth Henriksson EXEMPEL PÅ KONSTNÄRLIG UTSMYCKNING

59 VI SOM BIDRAGIT: VVS-konsult Arkitekt Projektledare Miljösamordnare Generalentreprenör Byggnadskonstruktör Geotekniker El-konsult Akustiker BAS-P Kontrollansvarig Brandkonsult Installationssamordnare
