1 M ÅF Mät & Kartteknik Mät/Kart&Geodesidagarna 2017 Lennart Gimring 1

2 ÅF Mät & Kartteknik personer med olika bakgrunder; Tekniska lantmätare, mätnings-, maskin-, GIS- och CAD-ingenjörer. Bred och djup kompetens för att kunna erbjuda det mesta inom mätning och skanning. Olika specialistområden och samarbetspartners borgar för god kvalitet i helhetslösningar och mer avancerade projekt. Tillgång till ett stort utbud av utrustning och programvara, samt kompetensen att utvärdera och välja rätt tillvägagångssätt och leverans. Stort nätverk med kompetens i Sverige Före framkant och utnyttja det innovationsstimulerande klimatet i Sverige Surveyors MC 2

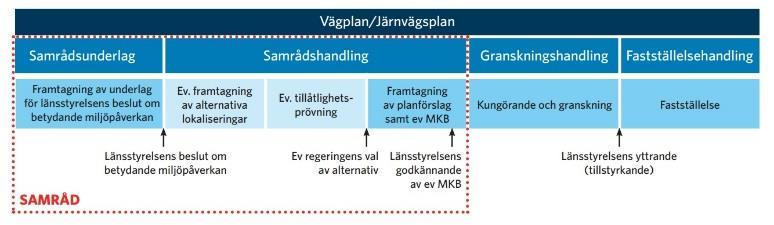

3 Järnvägsplan - Juridiskt dokument som fastställer ytan för nyttjanderätt i järnvägsprojekt Samarbete Delprojekt Södertälje-Trosa, ett av fyra delprojekt i Ostlänken. Delprojektet sträcker sig från Gerstaberg norr om Järna till Sillekrog i Trosa kommun. Projektet är ca 27 km långt Nov-2014 Systemhandling - Intern handling för järnväg som samordnar olika teknikområden 3

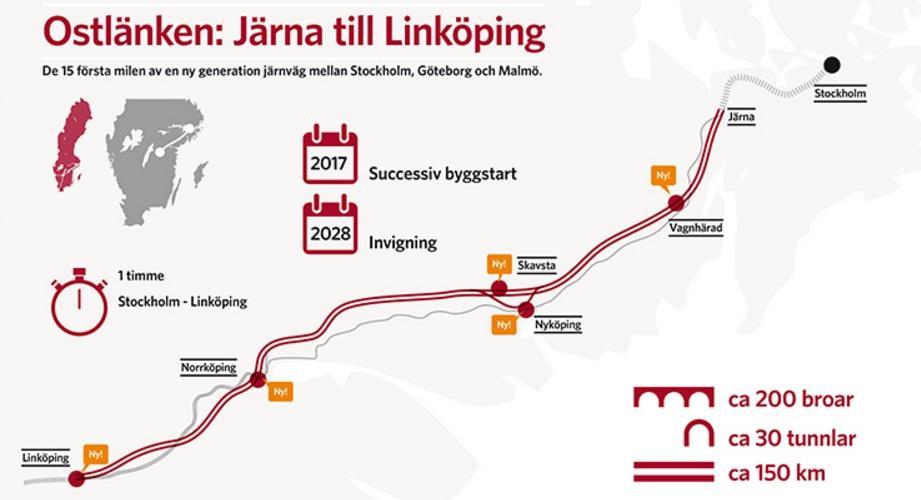

4 Ostlänken Ostlänken planeras som en ny dubbelspårig höghastighetsjärnväg mellan Järna och Linköping, en sträcka på cirka 15 mil. Stationer för av- och påstigning planeras på fem platser: Vagnhärad, Nyköping, Skavsta, Norrköping och Linköping. Film 4

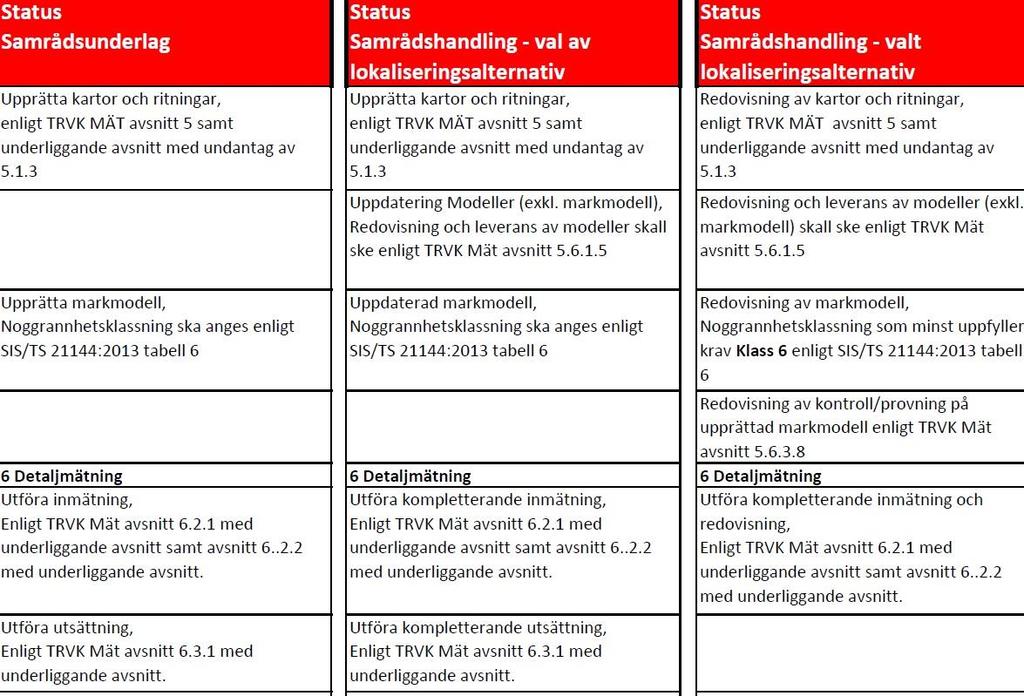

5 Krav SIS TS

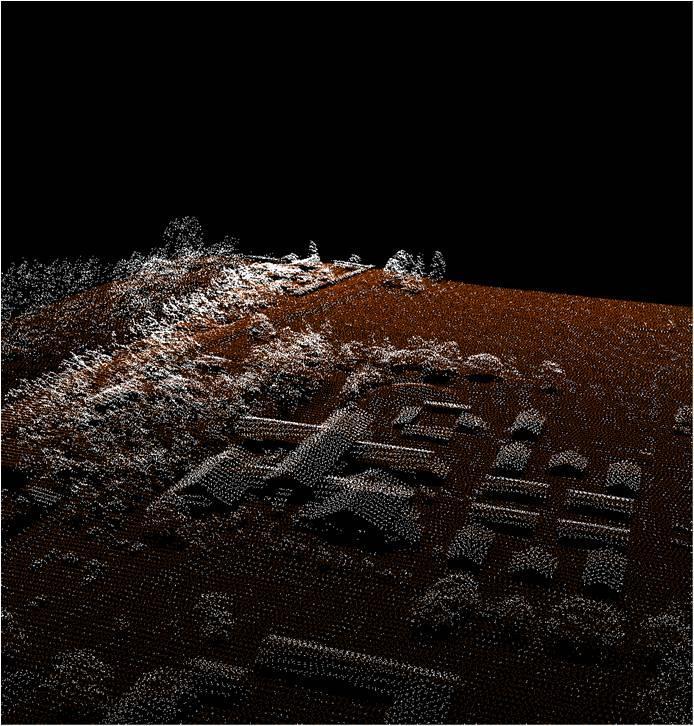

6 Ostlänken NH-data Laserskanning med flygplan Footprint 0,7 m Bättre än 10 cm på hårdgjorda ytor Billigt

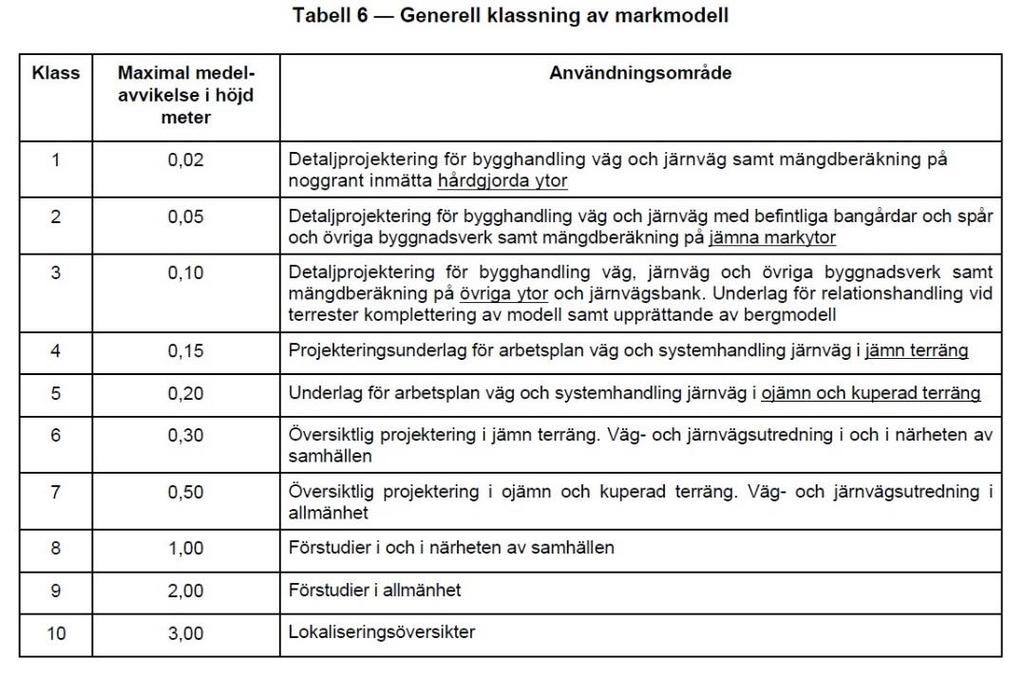

7 Ostlänken Laserskanning Skannades Våren 2015 Levererades vintern 2015 Footprint ca 7cm Bättre än 2 cm på hårdgjorda ytor dvs klass 1-3 tabell 6 7

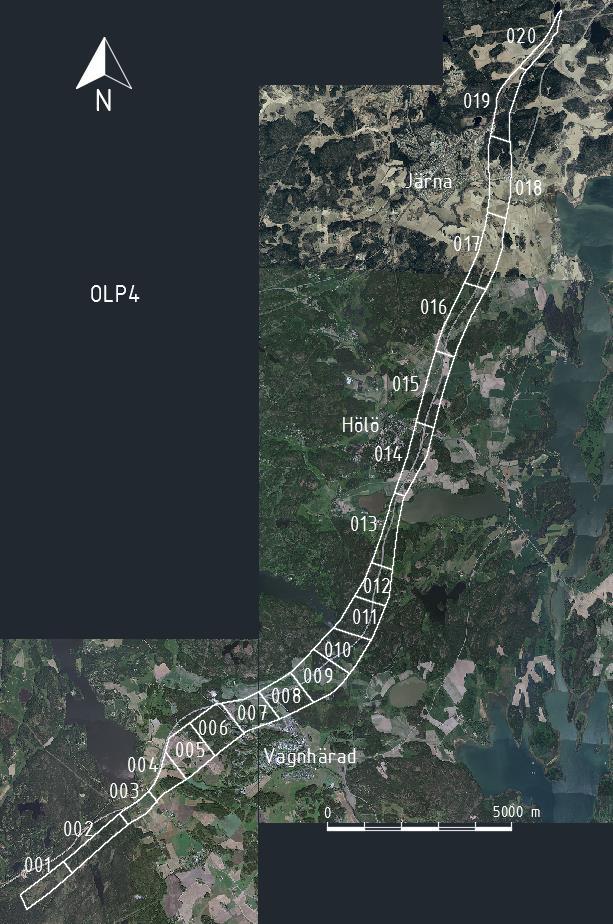

8 OLP4 Modellen är viktig Delprojekt Södertälje-Trosa, ett av fyra delprojekt i Ostlänken. Delprojektet sträcker sig från Gerstaberg norr om Järna till Sillekrog i Trosa kommun. Projektet är ca 27 km långt 8

9 Ostlänken Förbättrad geoidmodell slutet av 2016 PA-NvRTK under 2016 Höjdfixar i slutet av 2015 OLP4 - SWEREF OLP2 - SWEREF RH 2000 Referenssystem? 9

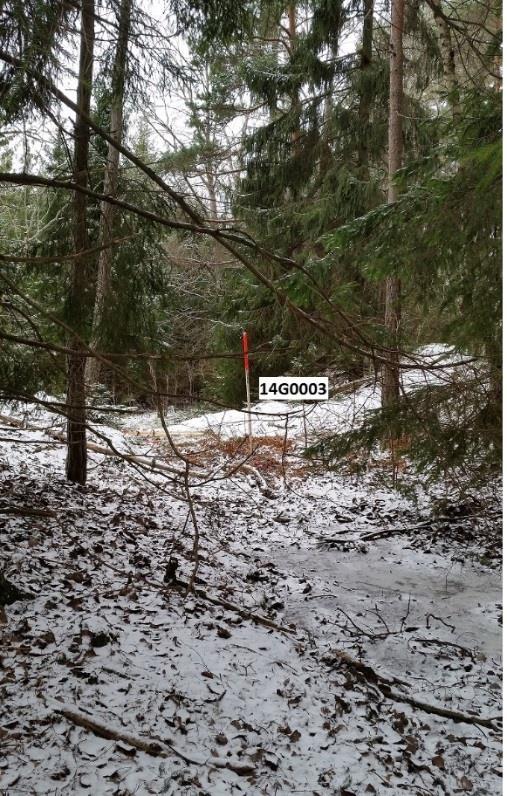

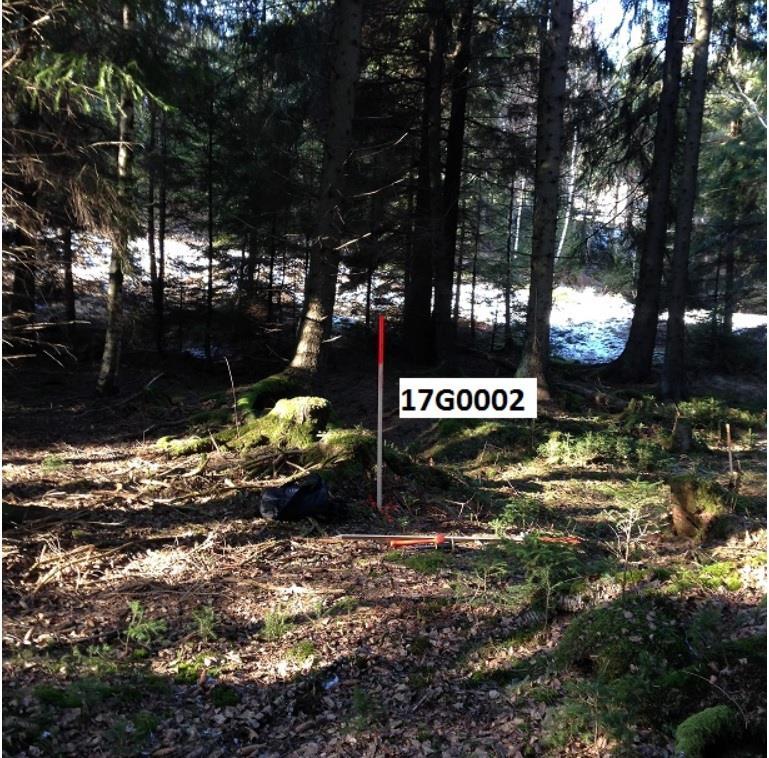

10 Ostlänken Vem sätter ut och vem mäter in? Borrhålsdokumentation Före och efter 10

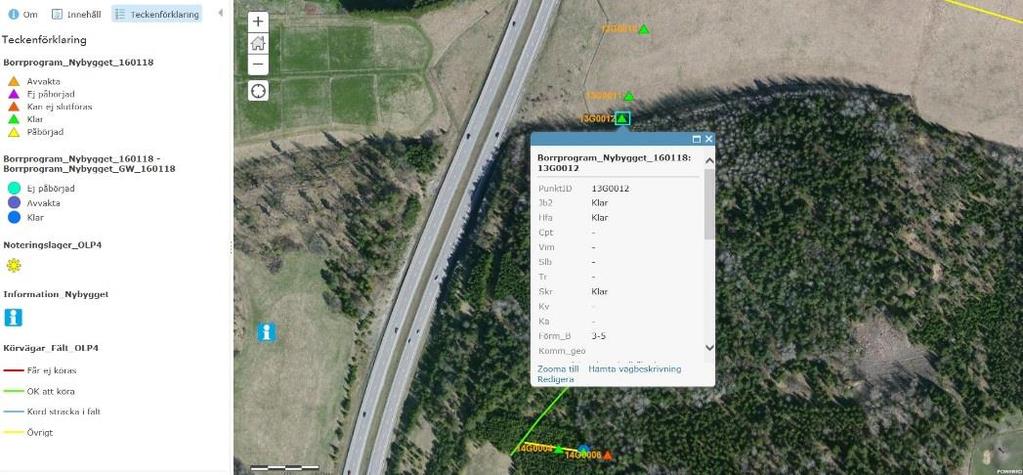

11 ArcGISOnline - Collector Inventeringsverktyg Se i mobilen vad du ska göra och jobba med din inventering där En bra app att använda i kommunikationen i fält och mellan fält och kontor 11

12 Exempel på utrustning Laserskanners. För exakta och detaljerade relationshandlingar i 3D. SLAM-skanners (Simultaneous Localization and Mapping). Mycket snabb insamling av data med lägre detaljgrad, för t.ex. Planlösningar, husstommar, tunnlar m.m. Drönare / UAS. Luftburen datainsamling, från mindre objekt till hela industriområden. 3D-modeller, ortofoton, kartor m.m. Klassisk mätutrustning. Säkerställer noggrannhet och andra mätningstekniska aspekter vid olika projekt. SX10 12

13 Ostlänken Trafikplatser Vad behöver dom? Extra data? Tillträde till vägområdet Minimera behovet av extra beök i fält Säkerhet, minimera risker med trafik

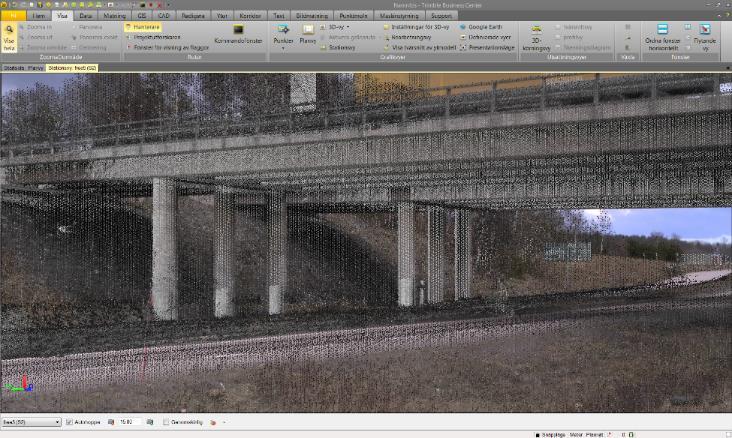

14 Ostlänken

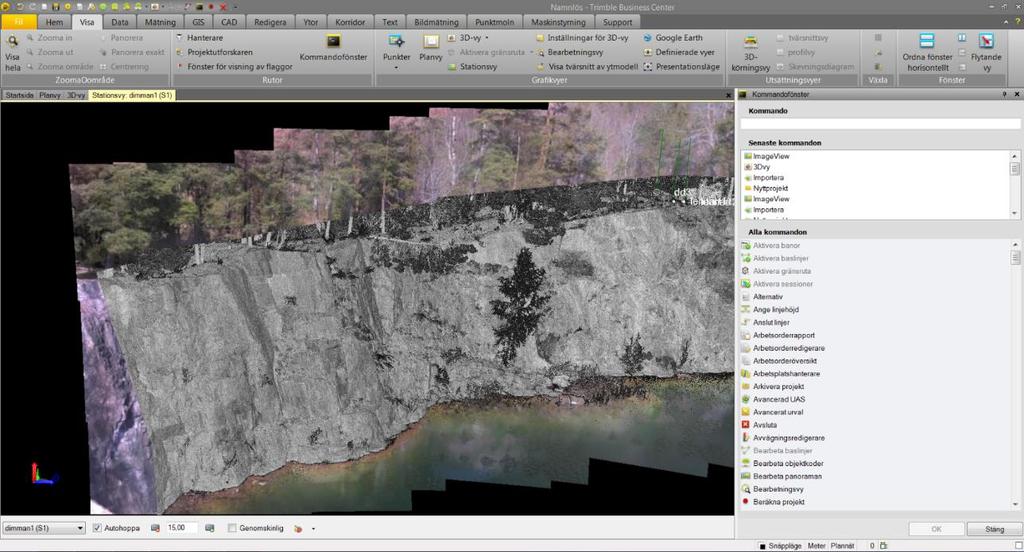

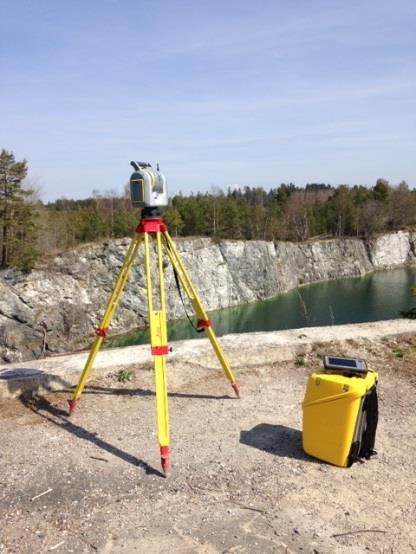

15 Ostlänken Kalkbrott Vad behöver dom? Extra data? Minimera behovet av extra beök i fält? Säkerhet! UAV inget alternativ

16 Ostlänken

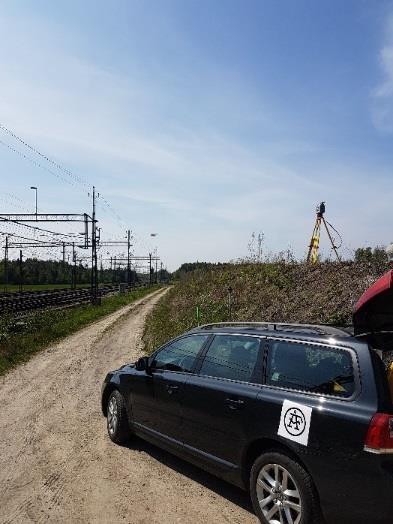

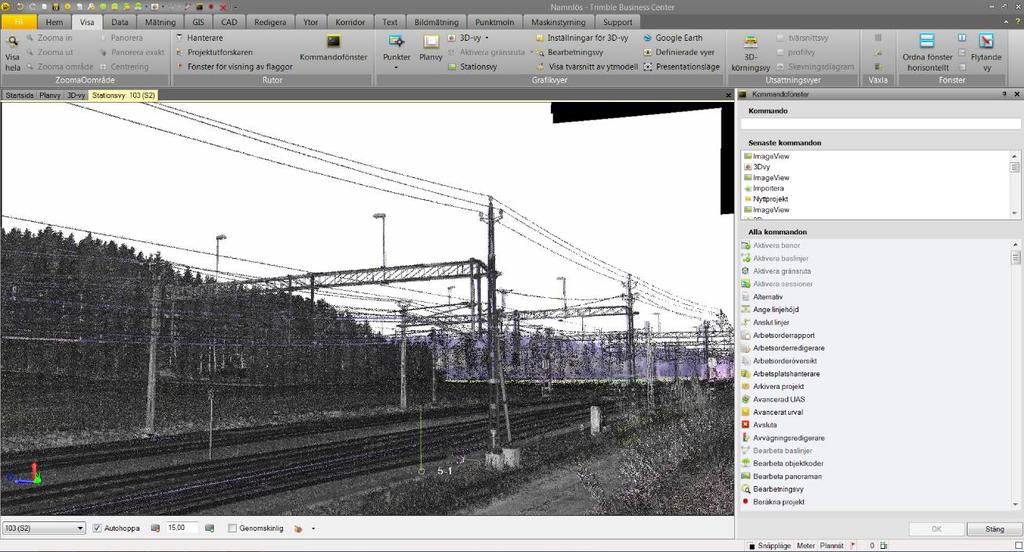

17 Ostlänken Järnvägsprojektörer Förstå och se detaljerna Undvika onödigt arbete i spårmiljön Säkerhet Spårtid UAV inget alternativ Minimera onödiga extraturer

18 Ostlänken 18

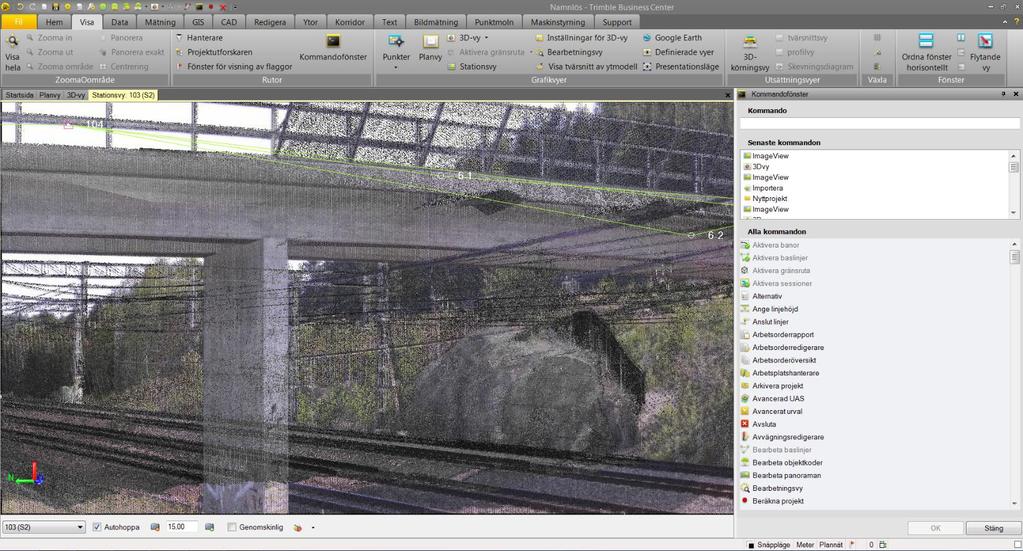

19 Ostlänken 19

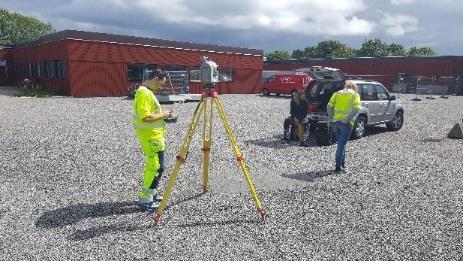

20 Ostlänken Vi som mäter Anpassa sig till att arbeta/tänka till metodiken Total station - laser skanner - kamera Mäta vad jag inte ser och lämna resten till SX 10 Få med data på det jag inte vet att jag behöver Minimera tiden i fält Minimera behovet av extra resor Kvalitets och kvantitetskontroll

21 Bonusinfo, om vi har tid? SX10 vad är det? Är det en totalstation med en laserskanner eller tvärtom? 21

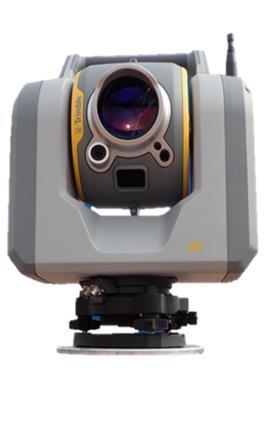

22 SX 10? SX10 Range 600 m Medium fast scanner full dome 12 minutes Accuracy 2 mm /50m Color Images Extremely low noise Extremely small foot print 14 mm at 100m No need to stand by the instrument

23 Specification Highlights Angle Measurement Accuracy 1 Distance Measurement Prism Mode 1mm +1.5ppm DR Mode 2mm + 1.5ppm Spot Size 50m 100m Range Prism = 5,500m DR = 800m Autolock 300m-800m Communications WiFi Long Range Scanning Band Scanning technology 26.6kHz Spacing 6.25mm to 50m Range 600m Range Noise 50m 120m VISION 5 integrated cameras all with 2 pixel or better calibration Overview and Primary cameras Coaxial telescope camera Video plummet Camera tracker

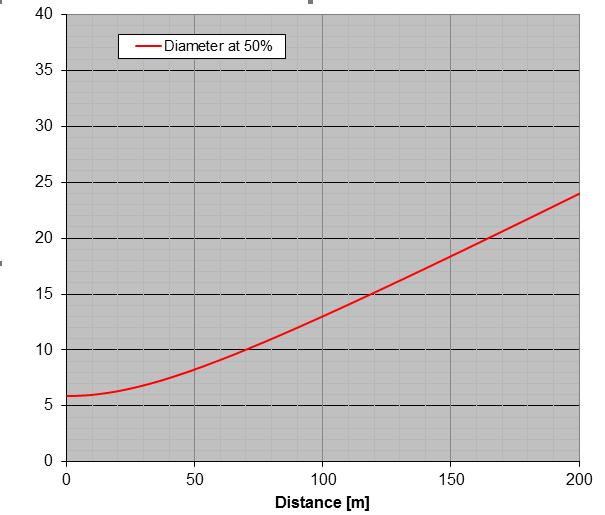

24 Beam Diameter (mm) Built for High Accuracy Surveying Accuracy 1 angle accuracy 1mm + 1.5ppm Prism 2mm + 1.5ppm DR Spot Size 50m 100m Light Source Time of Flight Pulsed Laser 1550nm
