2 Historiska flygbilder En tidsmaskin som hjälper oss se bakåt i tiden Forum Klimat och Kulturarv Uppsala 22 oktober 2015

3 Om mig Pär Jonsson Riksantikvarieämbetet Enhetschef Informationsavdelningen i Visby par.jonsson@raa.se Först ett tack till Bibbi Fyrberg Geodatadivisionen Lantmäteriet Benedict Alexander, Länsstyrelsen Dalarna

4 Om innehållet

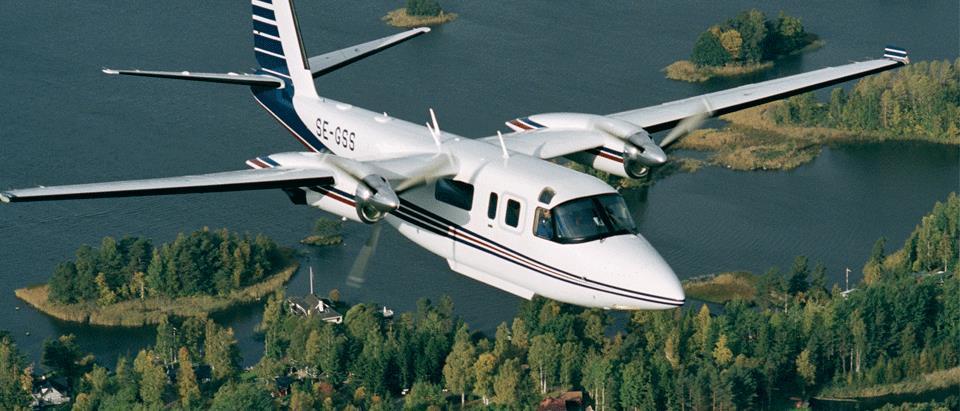

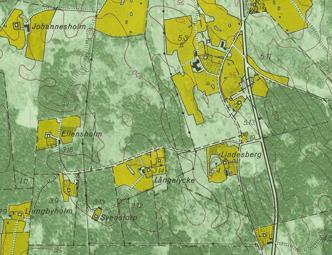

5 Flygfotografering Riksdagen beslutar 1937 att RAK ska ta fram en riksfotokarta Stegvis utveckling mot digitala produkter/produktionslinjer Helt digital produktionslinje 2007

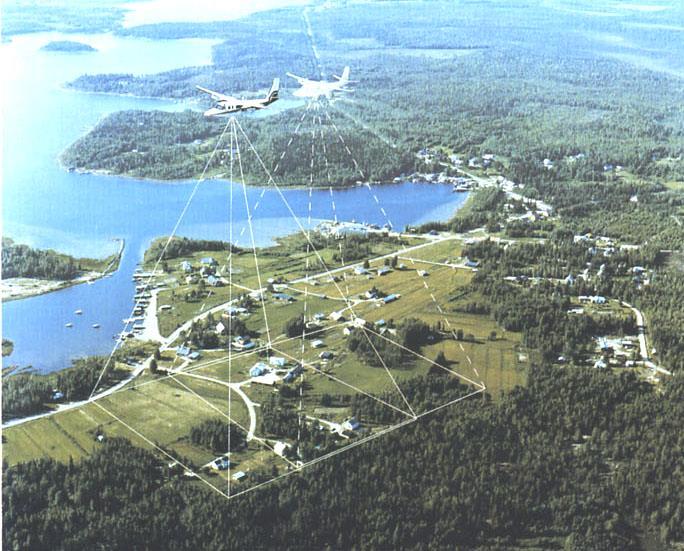

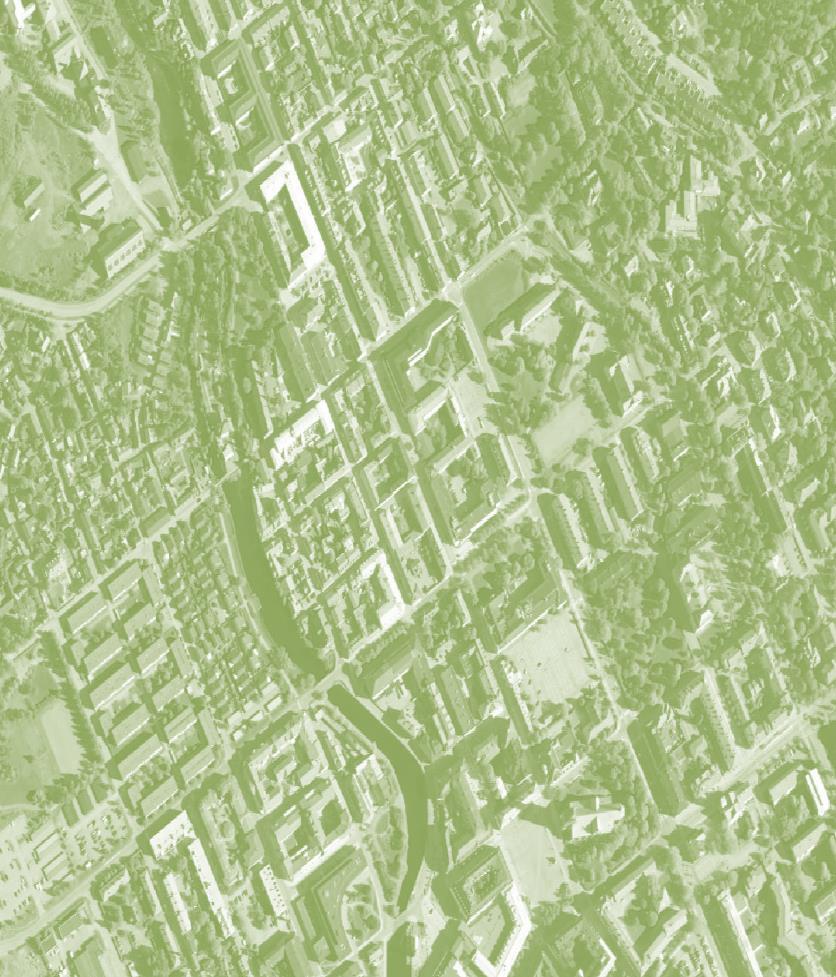

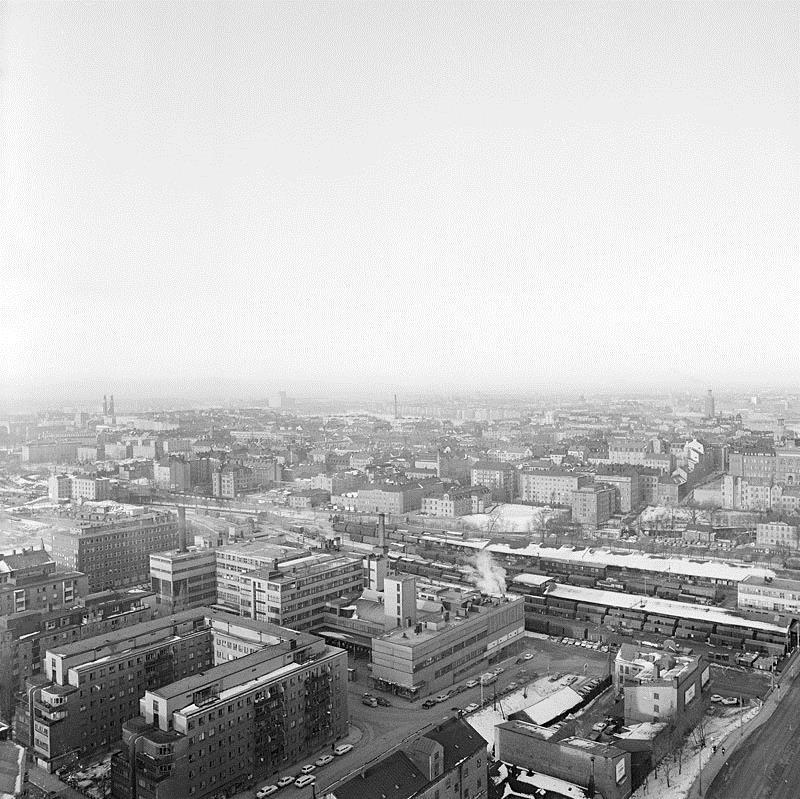

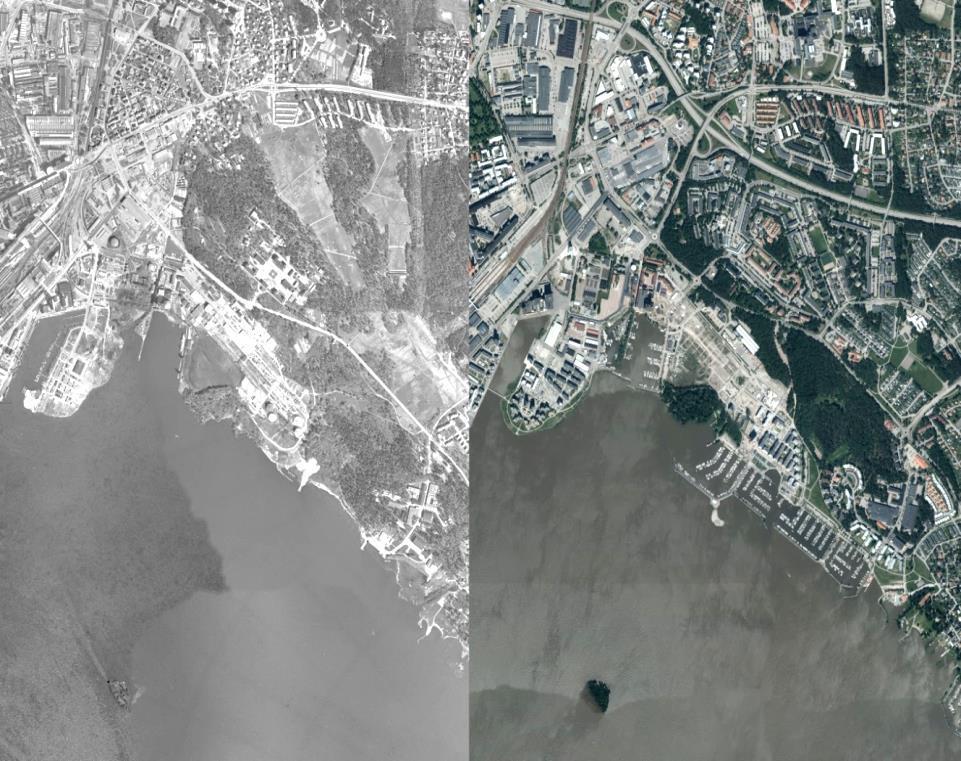

6 Flygbild kan vara snedbild, lodbild, ortofoto Västerås 1959 resp För att kunna mäta i bilderna krävs övertäckning mellan bilderna och inpassning i referenssystem. Ortofoto räknas fram med stöd av höjddata. Är skalriktiga, och kan enkelt användas i GIS

7 Vad finns i arkivet? Ca 1,2 miljoner negativ och microfilm, från allmänna kartläggningen + uppdrag Nästan 1000 hyllmeter Lika många papperskopior (kontaktkopior) Metadata: Stråköversikter (karta med inritade stråk/exponering), stråkalker & -lappar

8 Flygbildshistorik Ett av de äldsta negativen, glasplåt (8*16cm) från 1926 och senaste digitala flygfotot från 2010

9 DAF-projektet Förbättrat bevarande Ökad tillgängligt Fortsatt finansiering

10 Förbättrat bevarande Digital katalogisering Flytt till klimatarkiv

11 Ökad tillgänglighet Metadata för alla bilder publicerade Digitala historiska ortofoton i lager Sökning och visning av bilder via tjänster

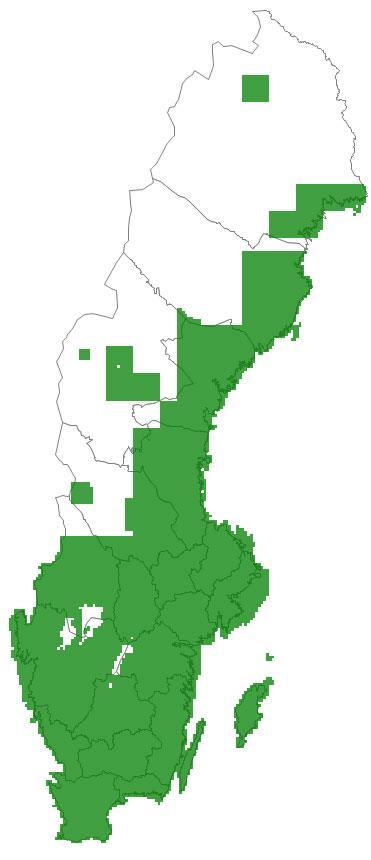

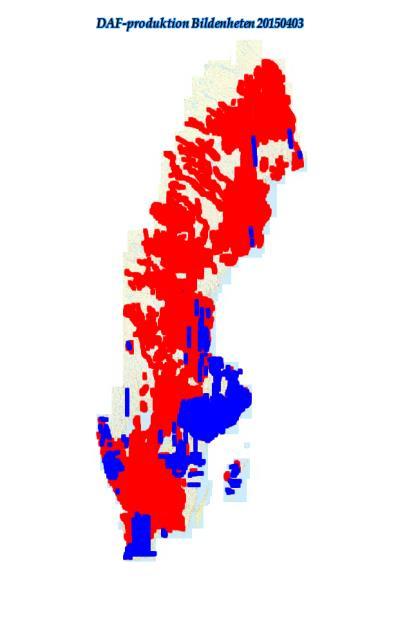

12 Läget 2015 Ca flygbildsnegativ är digitala. Utgör ca 25% av totalen Miniminivå av metadata för alla historiska bilder är publicerad En första Sverigetäckning av ortofoton - referensår 1960 klar till 80%

13 Långsiktigt mål Digitalisering slutförd bevaring hos Riksarkivet Fyra Sverigetäckningar av ortofoton tillgängliga Enkelt att söka, beställa och använda historiska flygbilder

14 Fyra Sverigetäckningar Referensår Ortofoton klart år

15 Detaljfakta Aktualitet referensår +/ år 4 referensår 1945,1960, 1975,1990 Täckningsgrad Rikstäckning äldst med rikstäckning. Utsnitt 5*5km Referenssystem RT90 Höjdmodell Grid 50 m Upplösning 0,5 m/pixel. Lägesnoggrannhet ca 2 m Datavolym 100 mb per fil

16 Ex. på användning Stigande vattennivåer - Stranderosion och utfyllnad Förändrade stabilitetsförhållande - Ras, skred och sättningar Workshop Västerås Grundvatten Täkter Föroreningar Industri, gruvdrift

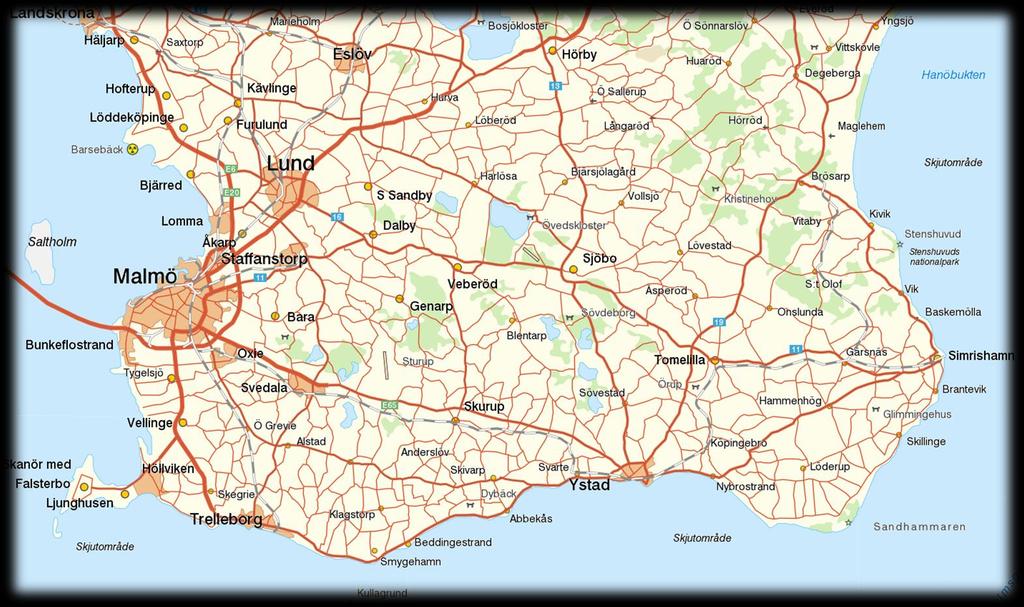

17 Skåne Ystad Stranderosion, påverkade småvägar, fritidshus, retirerande strand Löderup - Sandhammar Den kuststräcka i Sverige som retirerar snabbast pga stranderosion, bebyggelse berörs. transport Lantmäteriet, geodatasamverkan 2014 Historiska digitala flygbilder, workshop, Västerås

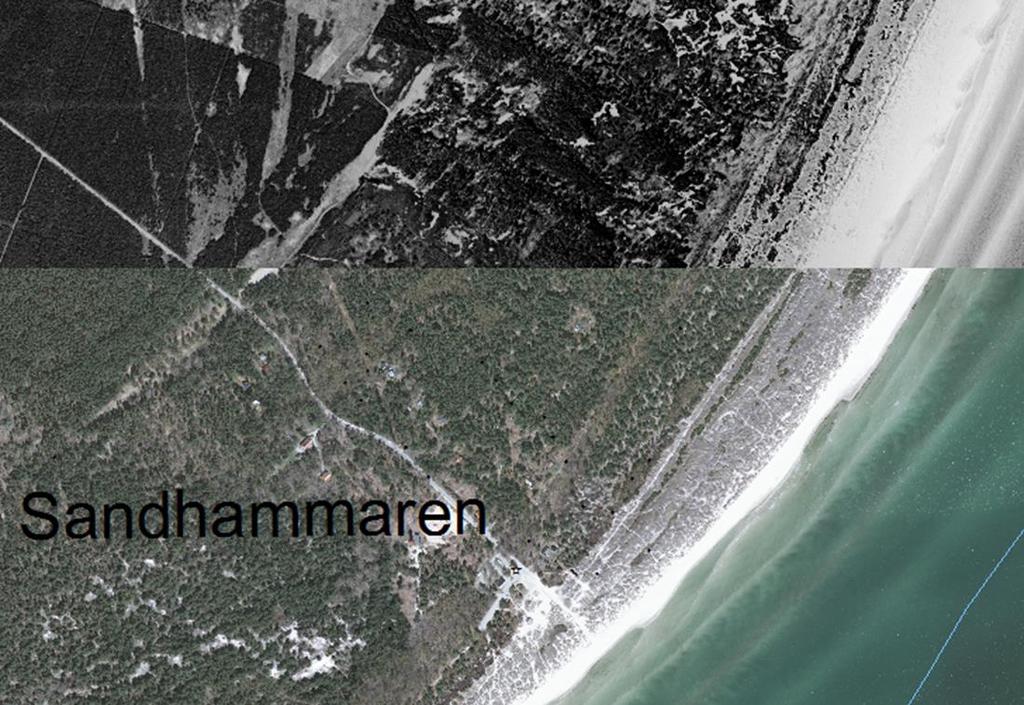

18 Sandhammaren - ca 200 m landvinning Lantmäteriet, Diarienummer I2013/00620 Historiska digitala flygbilder, workshop, Västerås

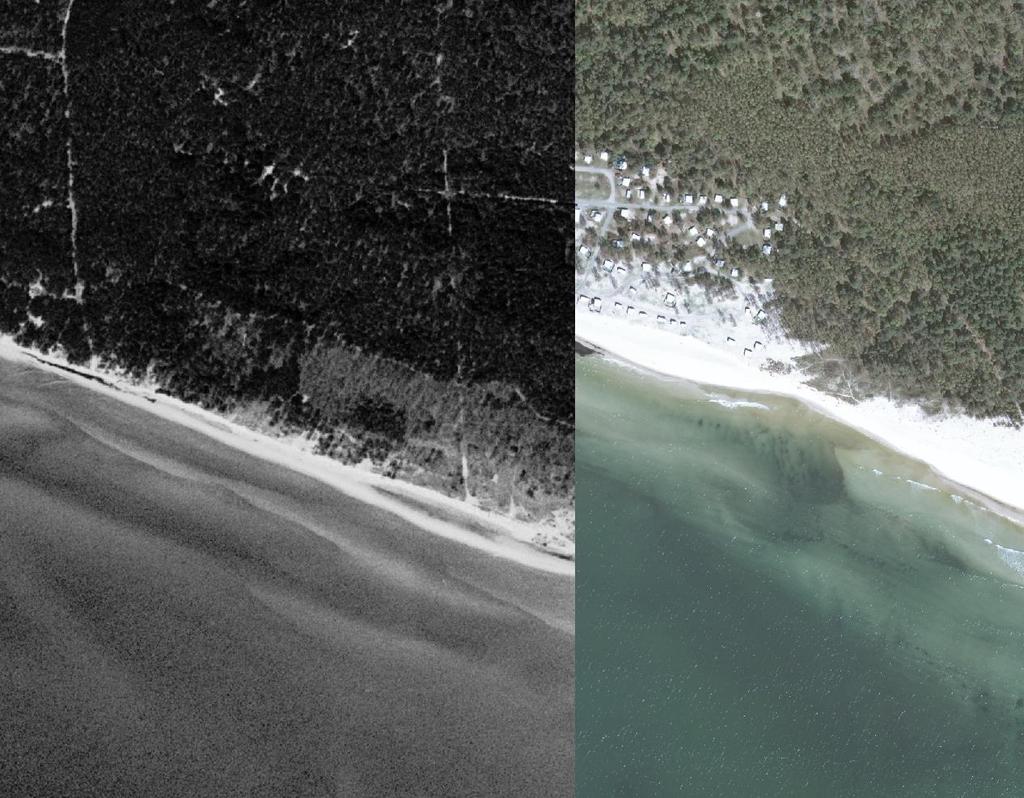

19 Löderup 1960-tal Lantmäteriet, Diarienummer I2013/00620 SWIPE-exempel Nutid Historiska digitala flygbilder, workshop, Västerås

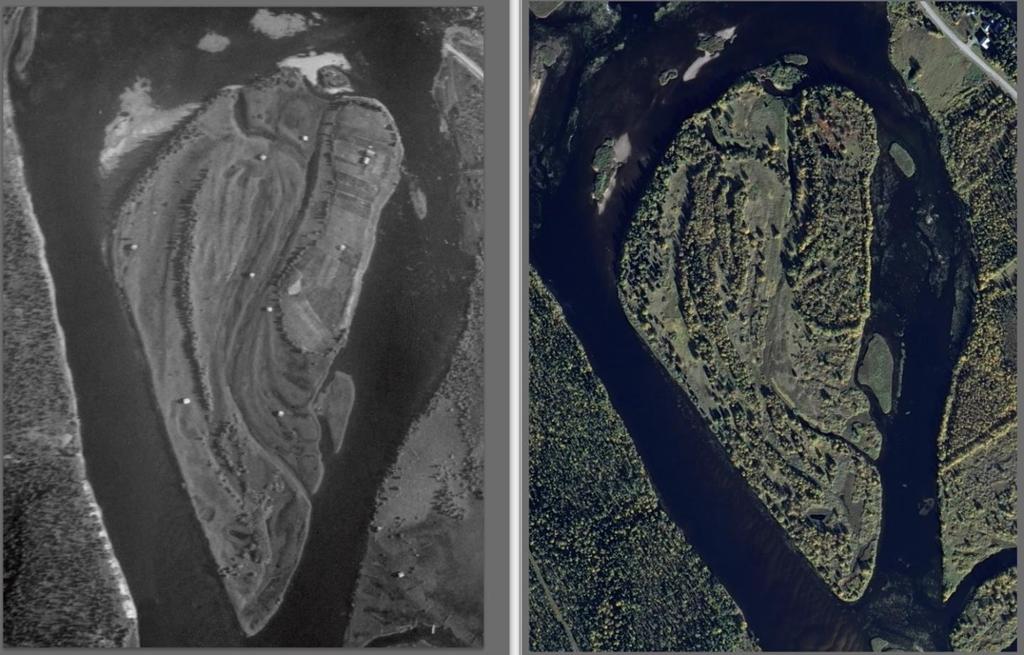

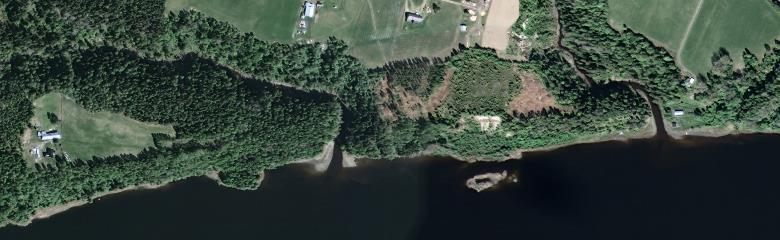

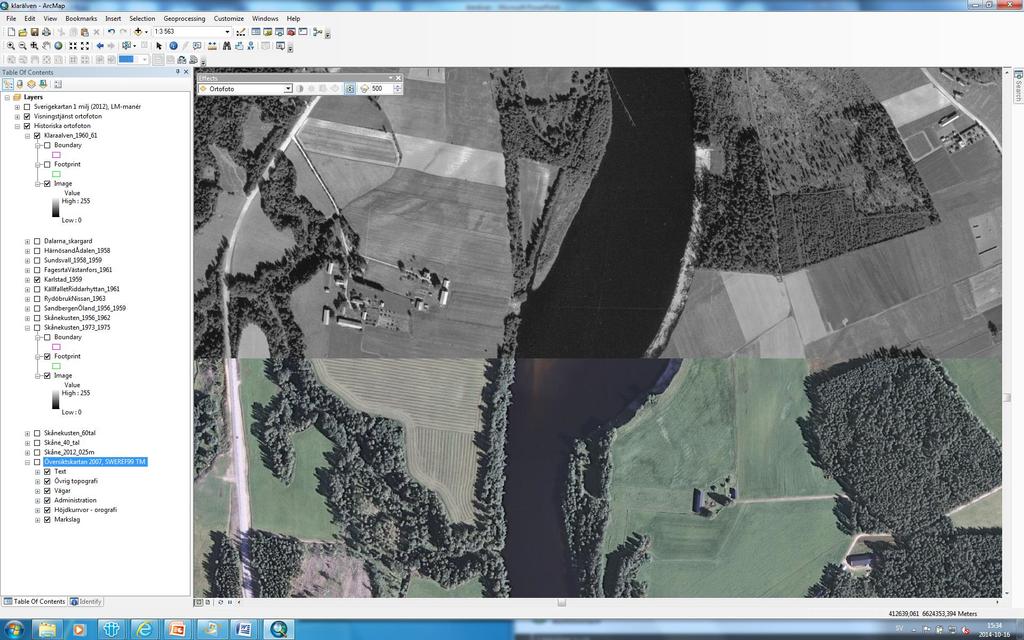

20 Erosion längs Klarälven Ransäter: knappt 100 m erosion sedan 1961

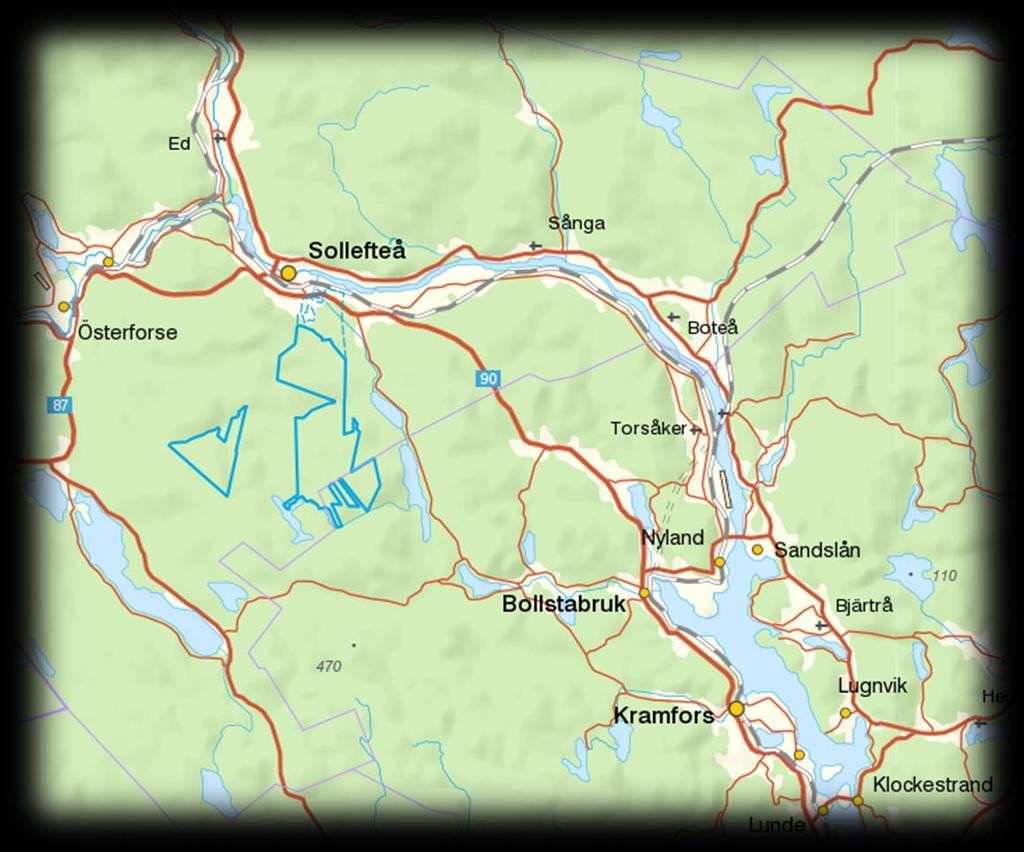

21 Multrå Ångermanälven Ras och skred påverkad infrastruktur, bebyggelse, tsunami Bild: NIMO; angermanalven.html Lantmäteriet, geodatasamverkan 2014 Historiska digitala flygbilder, workshop, Västerås

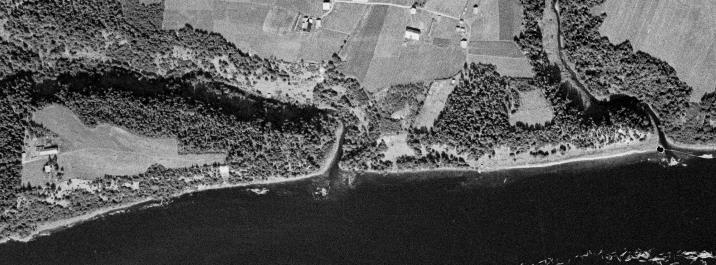

22 Datering av jordskred, identifiering av instabila områden Lantmäteriet, Diarienummer I2013/00620 Historiska digitala flygbilder, workshop, Västerås

23 Halland, Småland Rydöbruk vid Nissan Trä/pappersindustrirelaterade föroreningar, inkl impregneringsverk, sannolikt översvämningsrisk Lantmäteriet, geodatasamverkan 2014 Historiska digitala flygbilder, workshop, Västerås

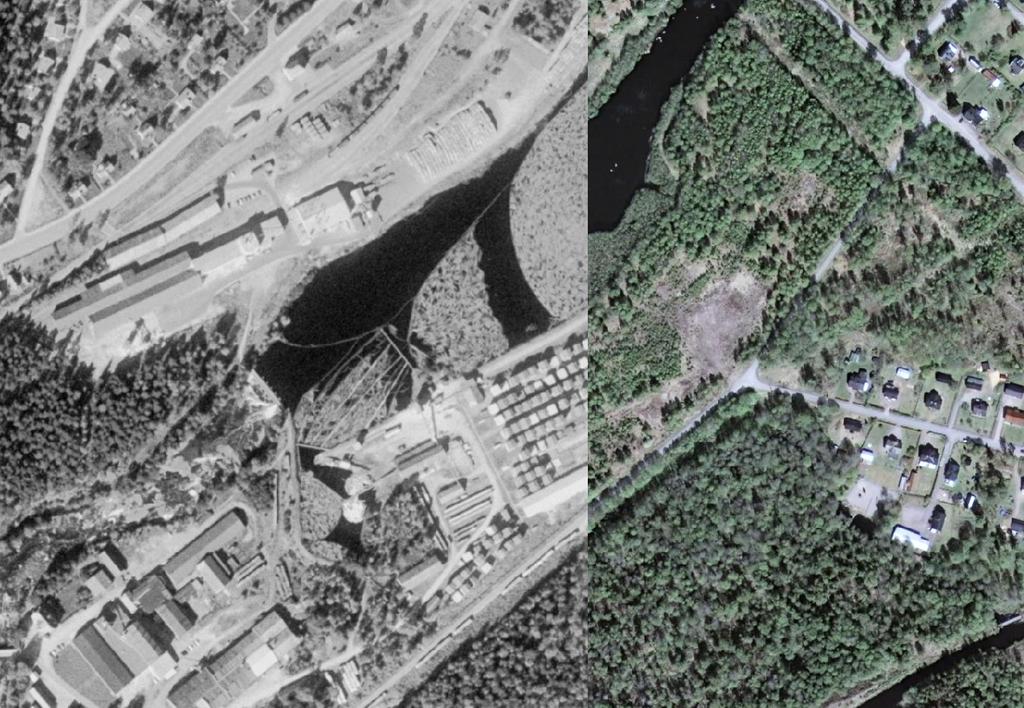

24 Rydöbruk 1960-tal Markanvändning nu och då Lokalisering av riskobjekt deponier mm Val av provtagningsplatser Översvämningsrisk ger högre riskvärdering Lantmäteriet, Diarienummer I2013/00620 Nutid Historiska digitala flygbilder, workshop, Västerås

25 Förorenade områden Undersökning Nu 1974 Hifab/Envipro Lokstall Kolupplag Vändplatta Lokstall Kolupplag Vändplatta Historiska digitala flygbilder, workshop, Västerås

26 Sammanfattning Klimatförändringar kräver bra kunskapsunderlag vid riskbedömningar Historiska flygbilder kan utgöra ett viktigt kunskapsunderlag Ger en bild av det dåtida, som har en påverkan på det nutida Särskilt viktigt då historien gömts eller glömts

27 Demo Några bra exempel på tillämpningar Över Göteborg och Stockholm av Lantmäteriet Över Karlstad av Karlstad kommun Över Staffanstorp/Kävlinge av Staffanstorp kommun Över Staffanstorp/Kävlinge av Staffanstorps kommun Historiska kartor

28 Kontakter Ring eller maila! Rådgivning/försäljning: tel

29 Rydöbruk 1960-tal SLUT?

30 Bonusmaterial Exempel förändringsanalys, utbredning kalkbrott Bildserien visar Svenska Mineral AB s kalkbrott i Stucks, Bunge på norra Gotland. Fotoår är: 1958, 1995, 1998, 2003, och 2012 och upplösningen är meter.

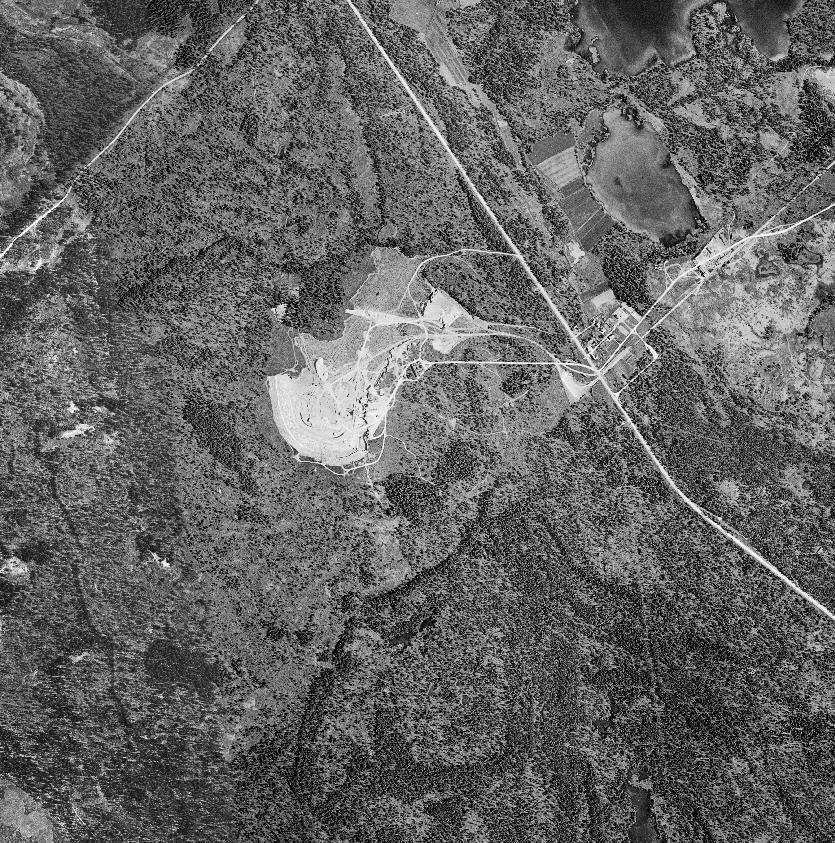

31 1958 (20 ha) Transport av kalk med järnväg till hamn Byggnader

32 1995 (22 ha) Järnväg nedlagd Byggnader rivna Grunt ytvatten + dagbrottssjö Småskalig brytverksamhet

33 1998 (23 ha) Återstart av storskalig brytverksamhet

34 2003 (31 ha) Ny väg för transport av kalk med lastbil/truck

35 2007 (43 ha)

36 2010 (57 ha)
