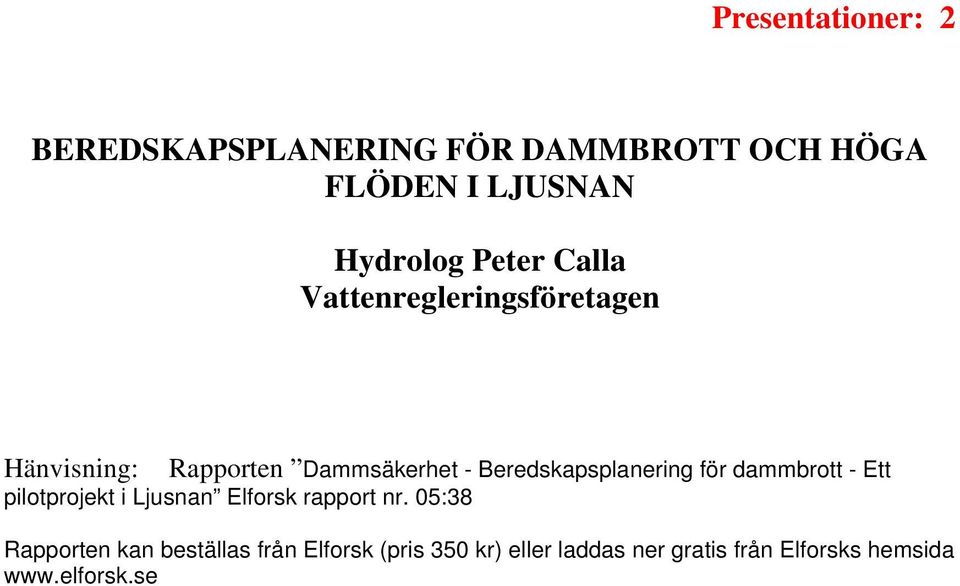

1 Presentationer: 2 BEREDSKAPSPLANERING FÖR DAMMBROTT OCH HÖGA FLÖDEN I LJUSNAN Hydrolog Peter Calla Vattenregleringsföretagen Hänvisning: Rapporten Dammsäkerhet - Beredskapsplanering för dammbrott - Ett pilotprojekt i Ljusnan Elforsk rapport nr. 05:38 Rapporten kan beställas från Elforsk (pris 350 kr) eller laddas ner gratis från Elforsks hemsida

Beredskapsplanering för dammbrott - Ett pilotprojekt i Ljusnan Elforsk rapport nr.

2 Pilotprojekt för utveckling av beredskapsplanering för dammbrott och höga flöden - en förebild för övriga älvar? Peter Calla ELFORSK 1

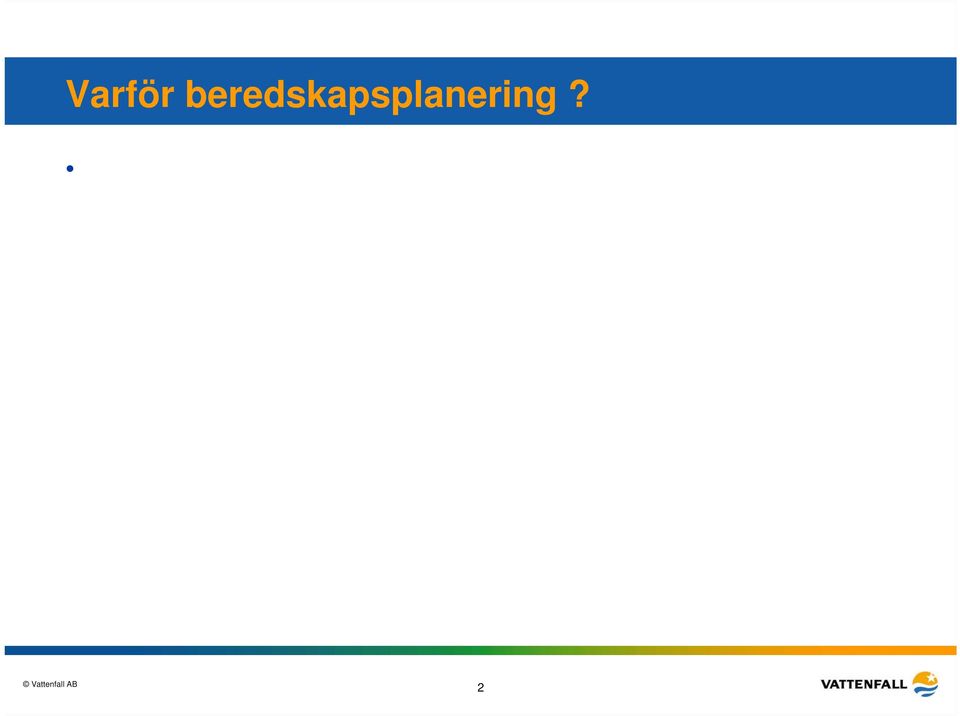

3 Varför beredskapsplanering? 2

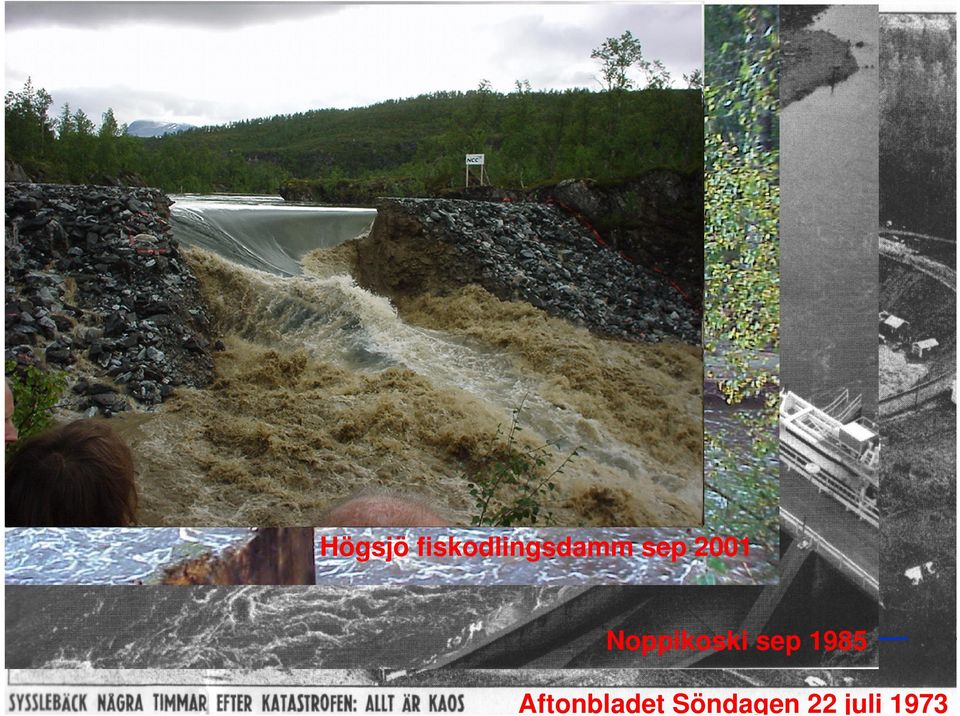

4 Varför beredskapsplanering Initiativ? & förebilder Dammbrottsförsök Norge Högsjö fiskodlingsdamm sep 2001 Noppikoski sep Aftonbladet Söndagen 22 juli 1973

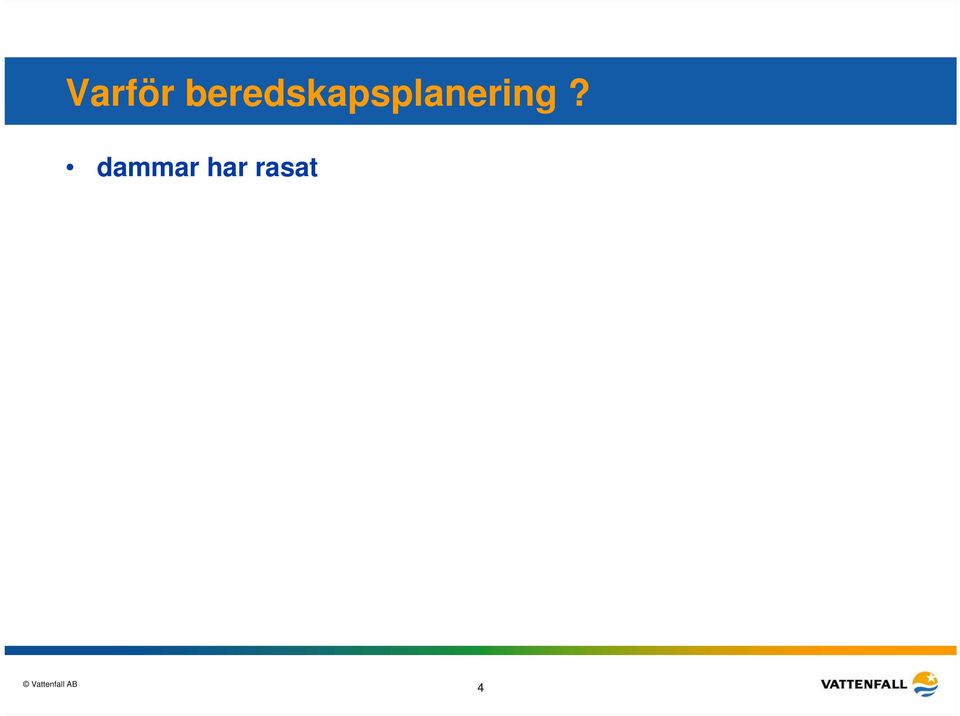

5 Varför beredskapsplanering? dammar har rasat 4

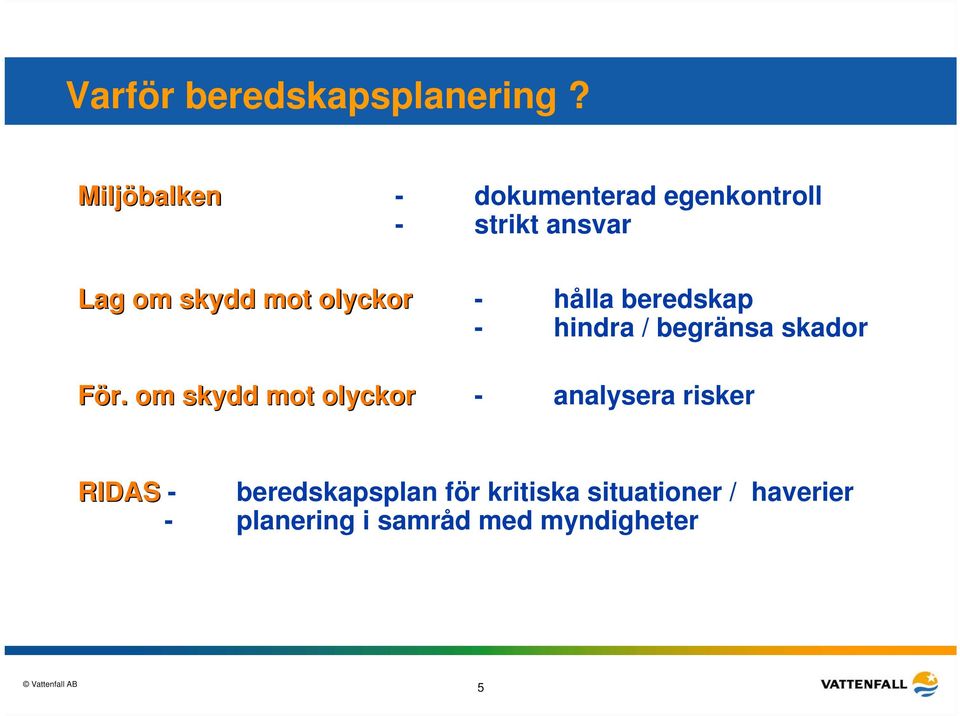

6 Varför beredskapsplanering? Miljöbalken - dokumenterad egenkontroll - strikt ansvar Lag om skydd mot olyckor - hålla beredskap - hindra / begränsa skador För. om skydd mot olyckor - analysera risker RIDAS - beredskapsplan för kritiska situationer / haverier - planering i samråd med myndigheter 5

olyckor - hålla beredskap - hindra / begränsa skador För.

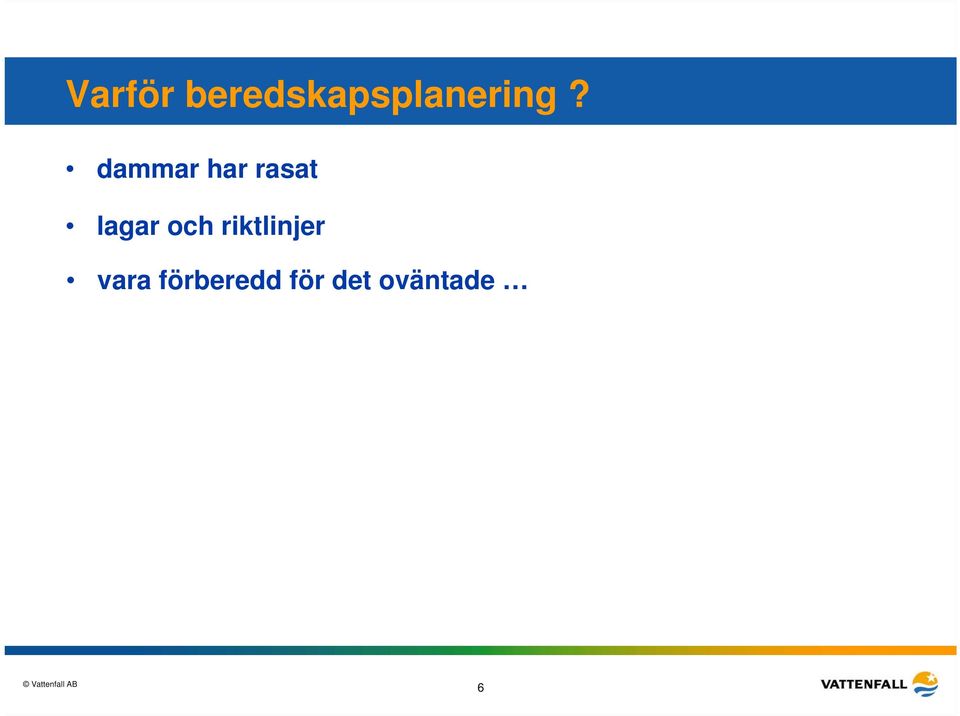

7 Varför beredskapsplanering? dammar har rasat lagar och riktlinjer vara förberedd för det oväntade 6

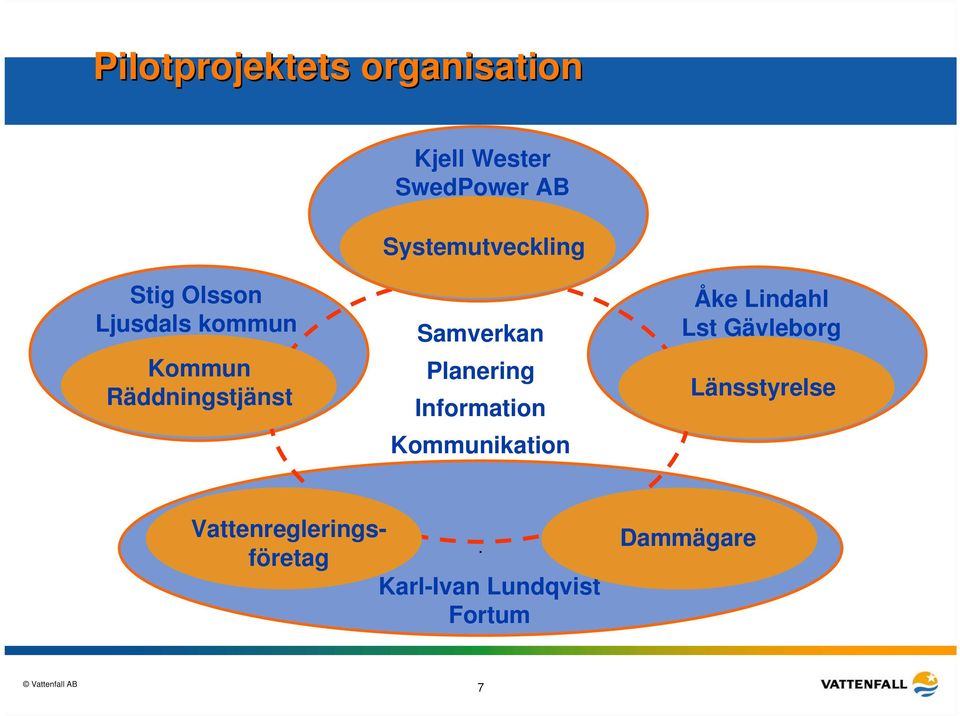

8 Pilotprojektets organisation Kjell Wester SwedPower AB Systemutveckling Stig Olsson Ljusdals kommun Kommun Räddningstjänst Samverkan Planering Information Kommunikation Åke Lindahl Lst Gävleborg Länsstyrelse Vattenregleringsföretag. Karl-Ivan Lundqvist Fortum Dammägare 7

Samverkan Planering Information Kommunikation Åke Lindahl Lst

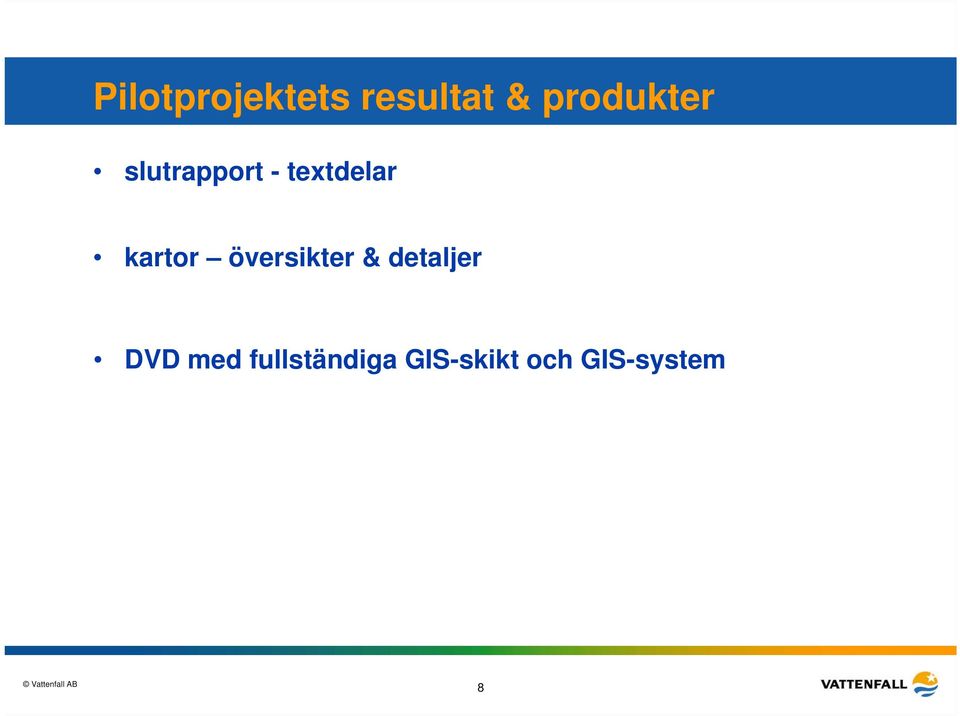

9 Pilotprojektets resultat & produkter slutrapport - textdelar kartor översikter & detaljer DVD med fullständiga GIS-skikt och GIS-system 8

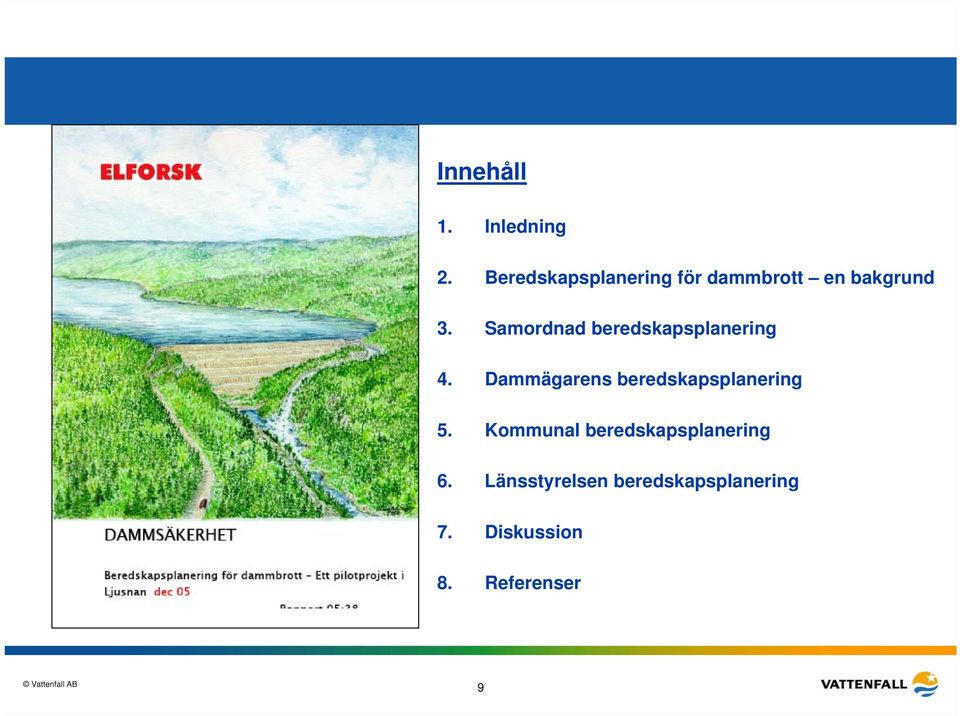

10 Innehåll 1. Inledning 2. Beredskapsplanering för dammbrott en bakgrund 3. Samordnad beredskapsplanering 4. Dammägarens beredskapsplanering 5. Kommunal beredskapsplanering 6. Länsstyrelsen beredskapsplanering 7. Diskussion 8. Referenser 9

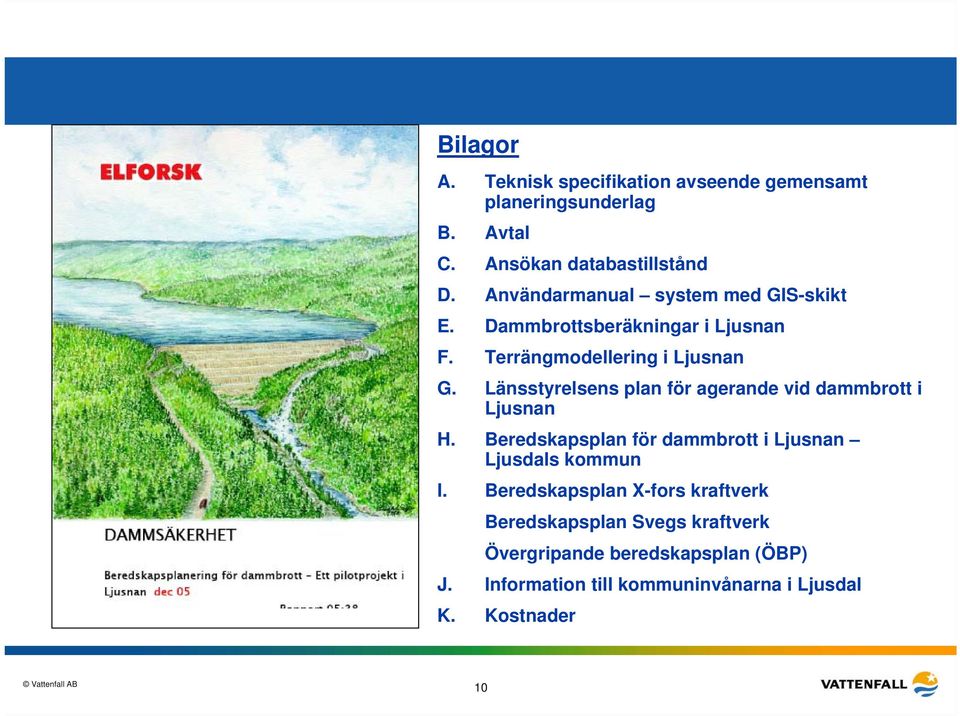

11 Bilagor A. Teknisk specifikation avseende gemensamt planeringsunderlag B. Avtal C. Ansökan databastillstånd D. Användarmanual system med GIS-skikt E. Dammbrottsberäkningar i Ljusnan F. Terrängmodellering i Ljusnan G. Länsstyrelsens plan för agerande vid dammbrott i Ljusnan H. Beredskapsplan för dammbrott i Ljusnan Ljusdals kommun I. Beredskapsplan X-fors kraftverk Beredskapsplan Svegs kraftverk Övergripande beredskapsplan (ÖBP) J. Information till kommuninvånarna i Ljusdal K. Kostnader 10

Länsstyrelsens plan för agerande vid dammbrott i Ljusnan H. Beredskapsplan för dammbrott i Ljusnan Ljusdals kommun I.

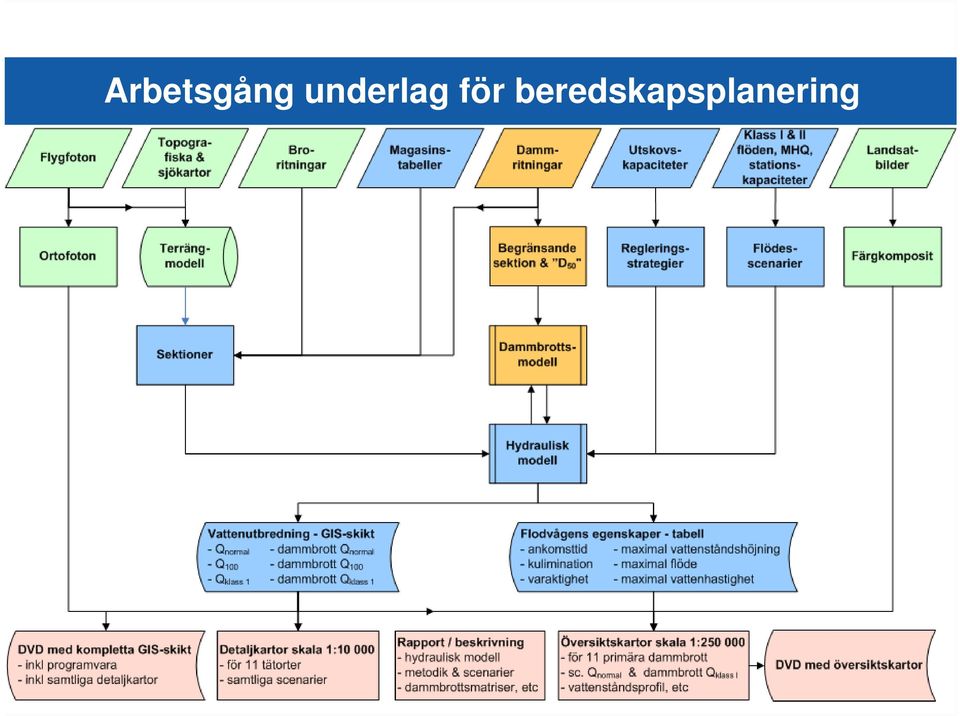

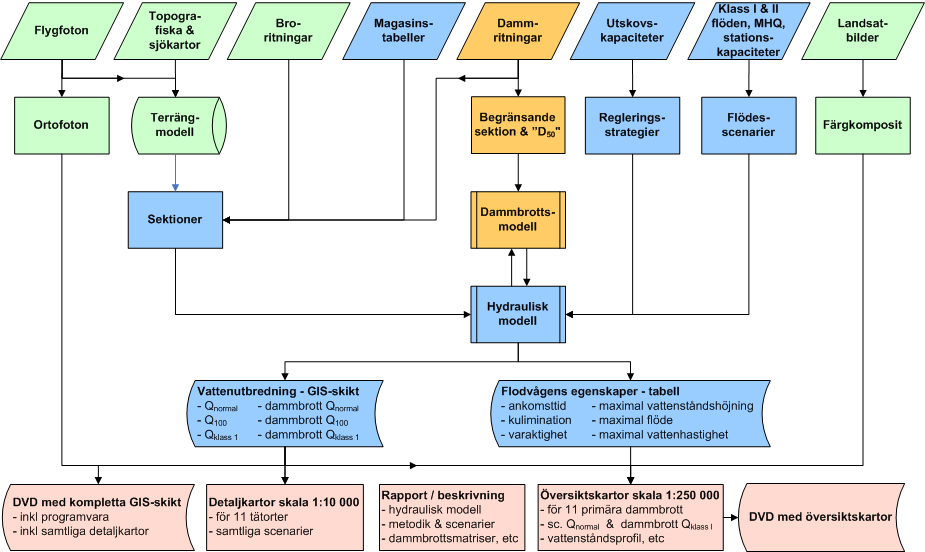

12 Arbetsgång underlag för beredskapsplanering 11

13 Höjdmodellering Baserad på fotogrammetri/laserscanning 5 meters grid Noggrannhet 0,5 m (x,y) och 1,0 m (z) Markytan skall representeras Skogstäckta områden korrigeras Före Efter 12

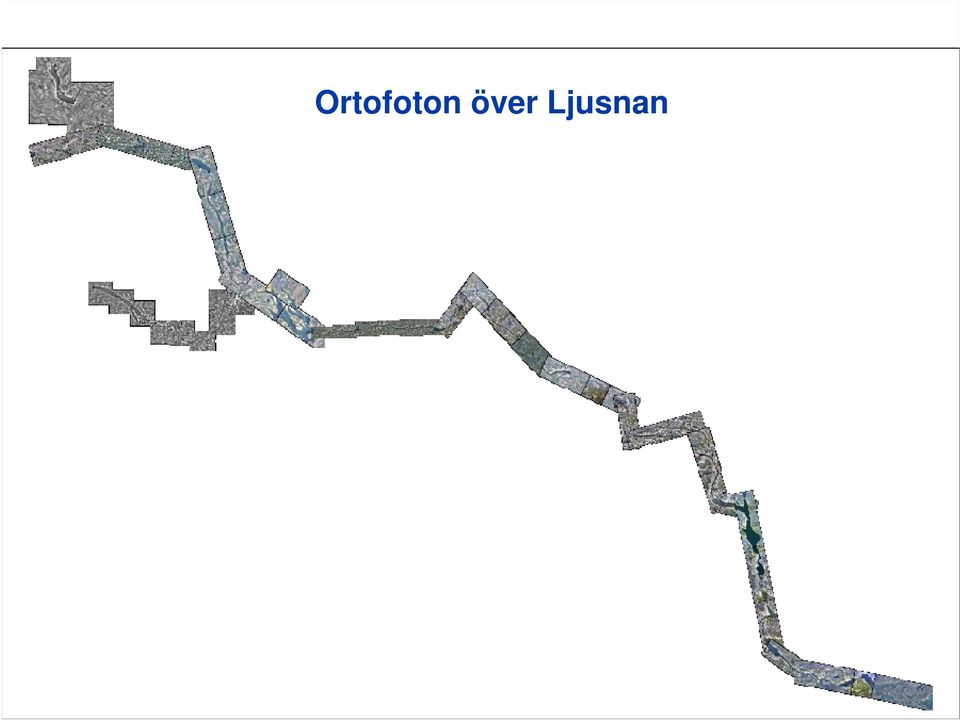

14 Ortofoton över Ljusnan 13

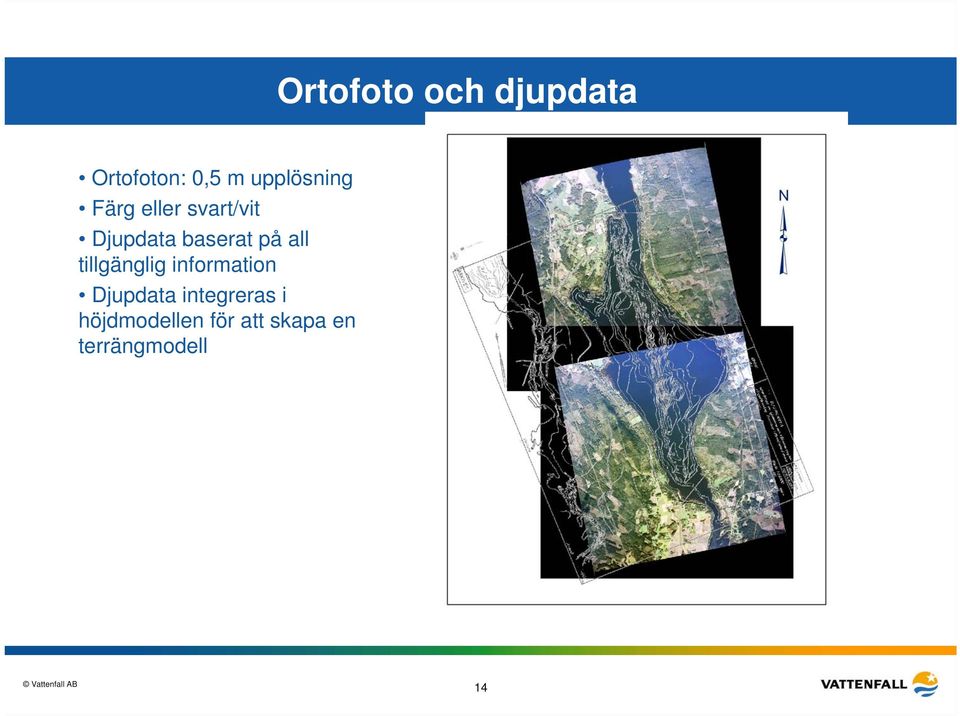

15 Ortofoto och djupdata Ortofoton: 0,5 m upplösning Färg eller svart/vit Djupdata baserat på all tillgänglig information Djupdata integreras i höjdmodellen för att skapa en terrängmodell 14

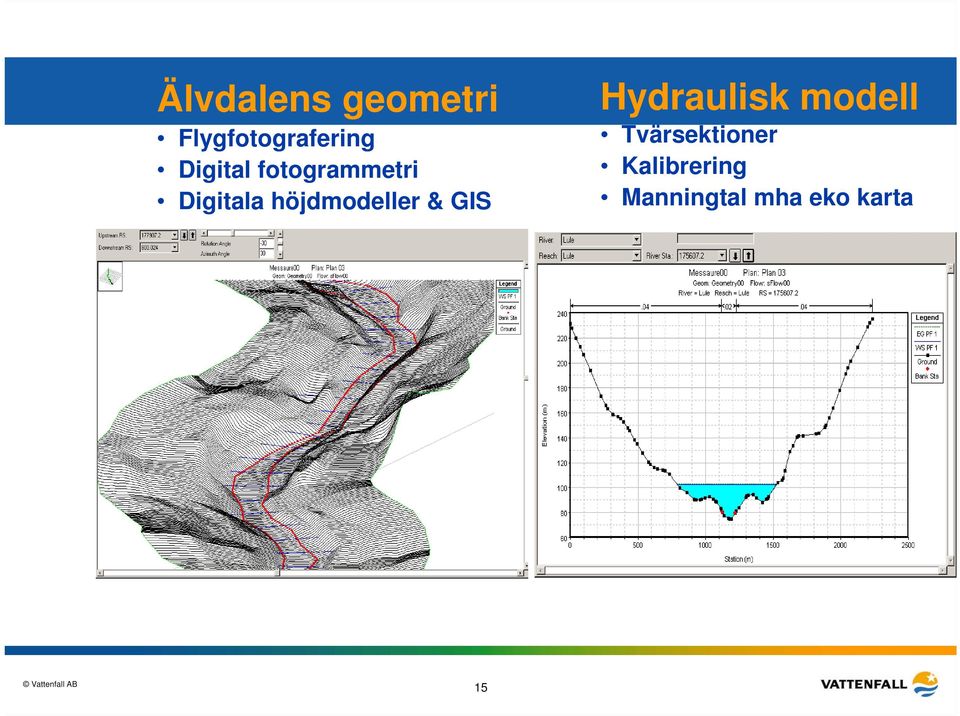

16 Älvdalens geometri Flygfotografering Digital fotogrammetri Digitala höjdmodeller & GIS Hydraulisk modell Tvärsektioner Kalibrering Manningtal mha eko karta 15

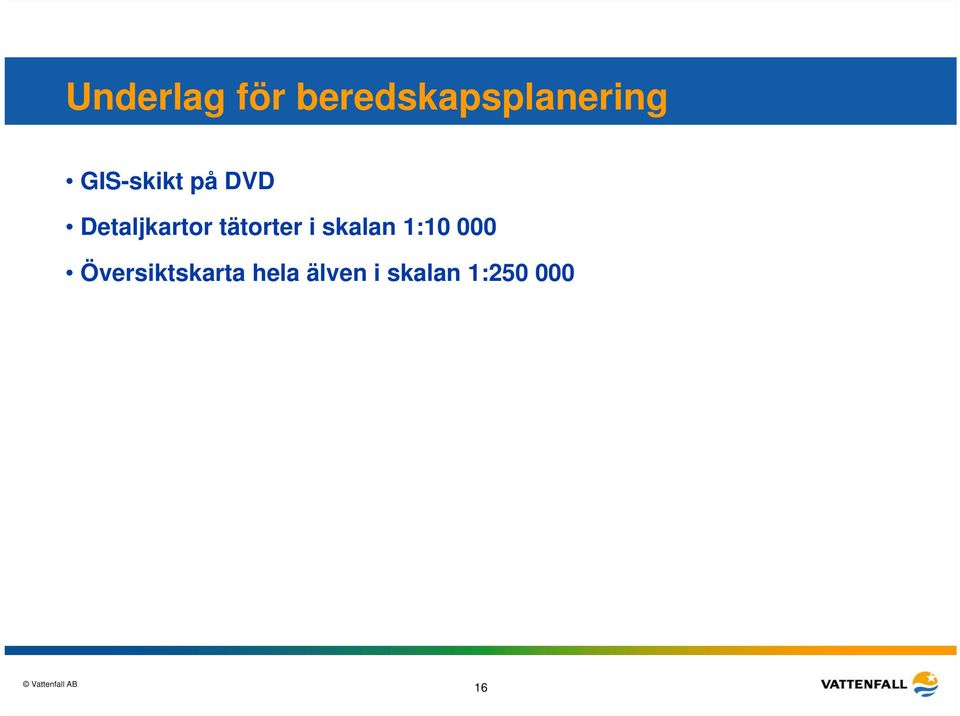

17 Underlag för beredskapsplanering GIS-skikt på DVD Detaljkartor tätorter i skalan 1: Översiktskarta hela älven i skalan 1:

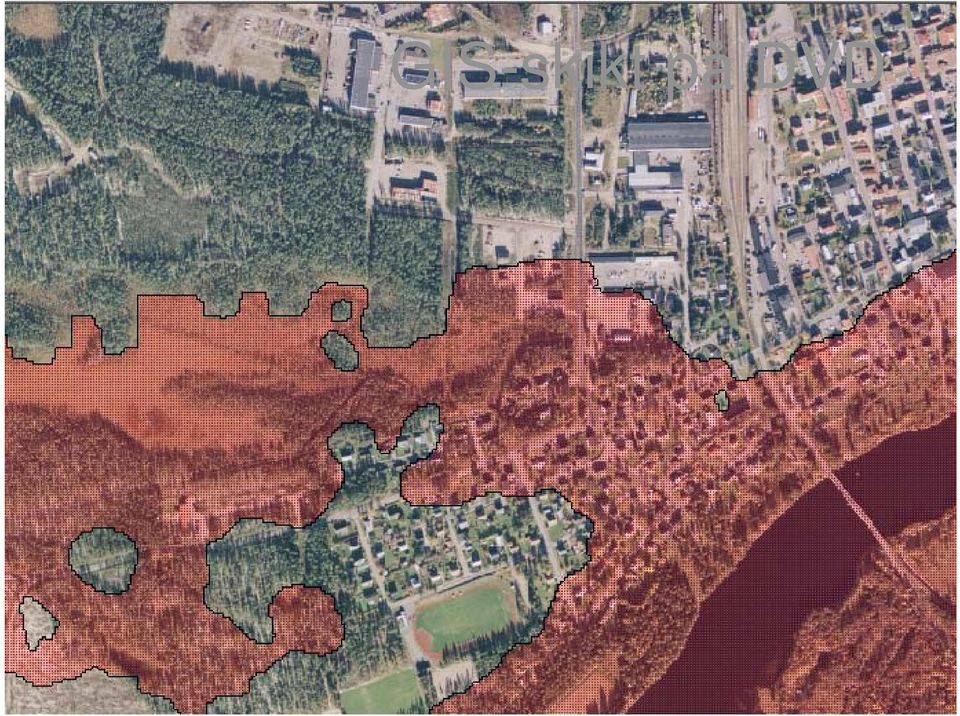

18 GIS-skikt på DVD 17

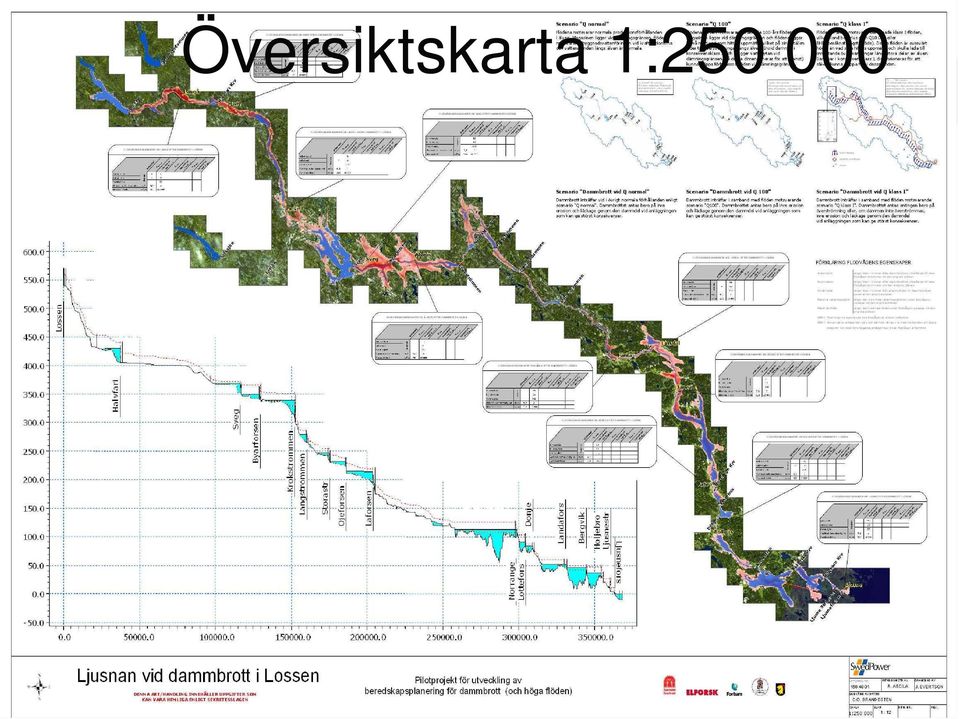

19 Översiktskarta 1:

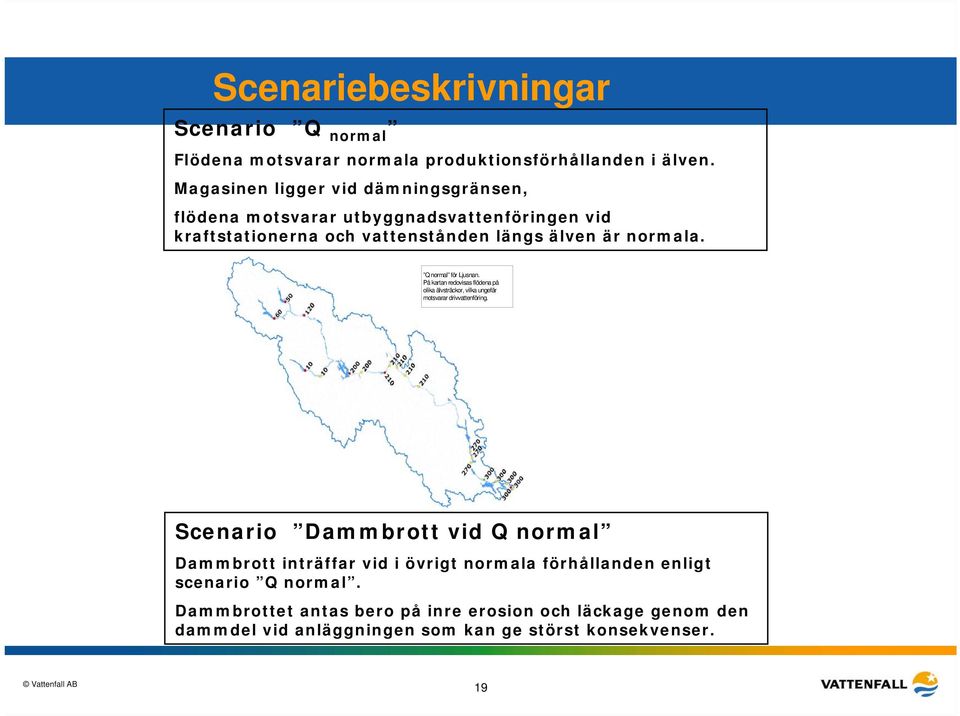

20 Scenariebeskrivningar Scenario Q normal Flödena motsvarar normala produktionsförhållanden i älven. Magasinen ligger vid dämningsgränsen, flödena motsvarar utbyggnadsvattenföringen vid kraftstationerna och vattenstånden längs älven är normala. Q normal för Ljusnan. På kartan redovisas flödena på olika älvsträckor, vilka ungefär motsvarar drivvattenföring. Scenario Dammbrott vid Q normal Dammbrott inträffar vid i övrigt normala förhållanden enligt scenario Q normal. Dammbrottet antas bero på inre erosion och läckage genom den dammdel vid anläggningen som kan ge störst konsekvenser. 19

Q normal för Ljusnan. På kartan redovisas flödena på olika älvsträckor, vilka ungefär motsvarar drivvattenföring.

21 Upp till 6 scenarier för varje damm Scenario Q normal Scenario Dammbrott vid Q normal Scenario Q 100 Scenario Dammbrott vid Q 100 Scenario Q klass I Scenario Dammbrott vid Q klass I 20

22 Maximal vattenståndshöjning 21

23 Tabell flodvågens egenskaper X-ORT - FLODVÅGENS EGENSKAPER EFTER DAMMBROTT I X-FORS 22

24 23

25 24
