Beredskapsplanering för dammbrott och höga flöden Ett pilotprojekt i Ljusnan

Transkript

1 Beredskapsplanering för dammbrott och höga flöden Ett pilotprojekt i Ljusnan Deltagare från SwedPower: Claes-Olof Brandesten Kjell Wester Joakim Evertson Thomas Hedvall Marina Uljanova Romanas Ascila m fl ELFORSK

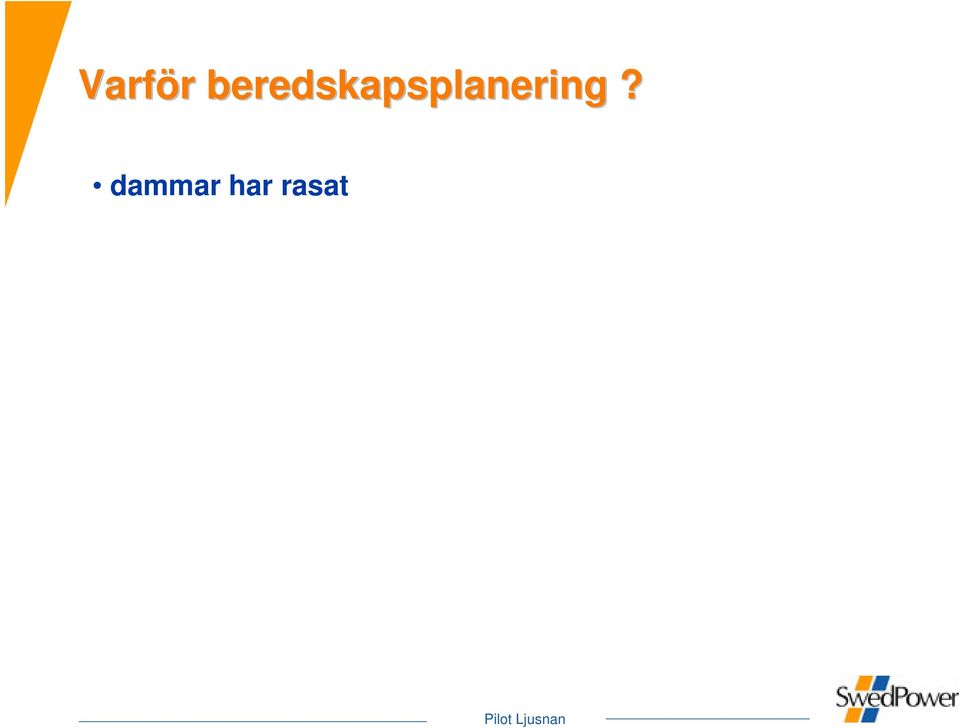

2 Varför beredskapsplanering? dammar har rasat

3 Varför beredskapsplanering Initiativ? & förebilder Dammbrottsförsök Norge Högsjö fiskodlingsdamm sep 2001 Noppikoski sep 1985 Aftonbladet Söndagen 22 juli 1973

4

5 Hawaii : One body found, thousands cut off after dam failure Officials knew of dam dangers Honolulu Advertiser, HI

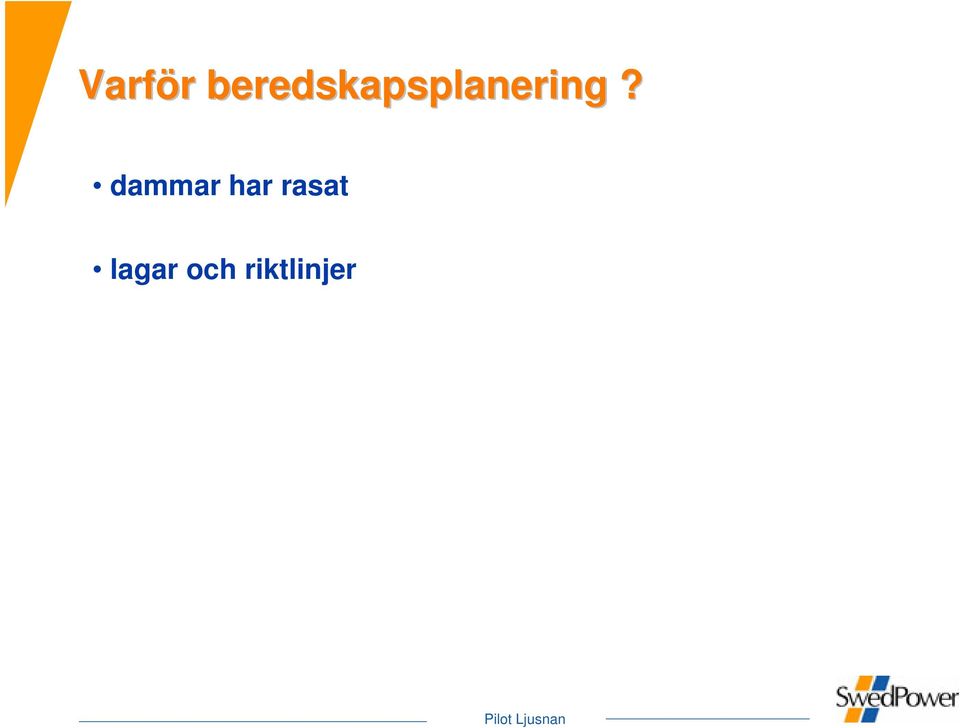

6 Varför beredskapsplanering? dammar har rasat lagar och riktlinjer

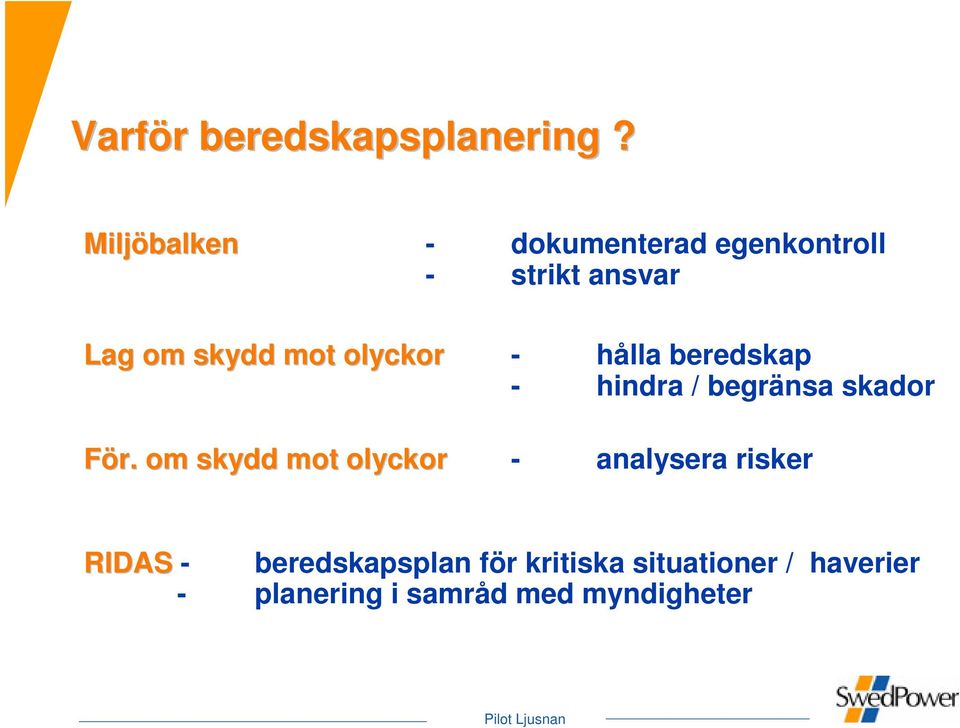

7 Varför r beredskapsplanering? Miljöbalken - dokumenterad egenkontroll - strikt ansvar Lag om skydd mot olyckor - hålla beredskap - hindra / begränsa skador För. om skydd mot olyckor - analysera risker RIDAS - beredskapsplan för kritiska situationer / haverier - planering i samråd med myndigheter

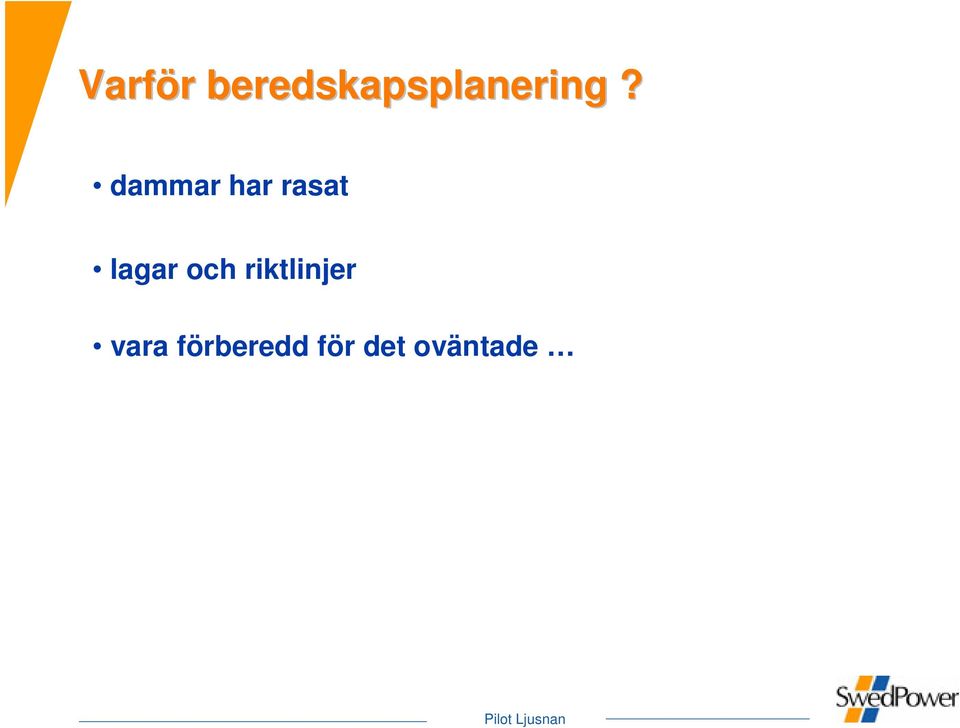

8 Varför beredskapsplanering? dammar har rasat lagar och riktlinjer vara förberedd för det oväntade

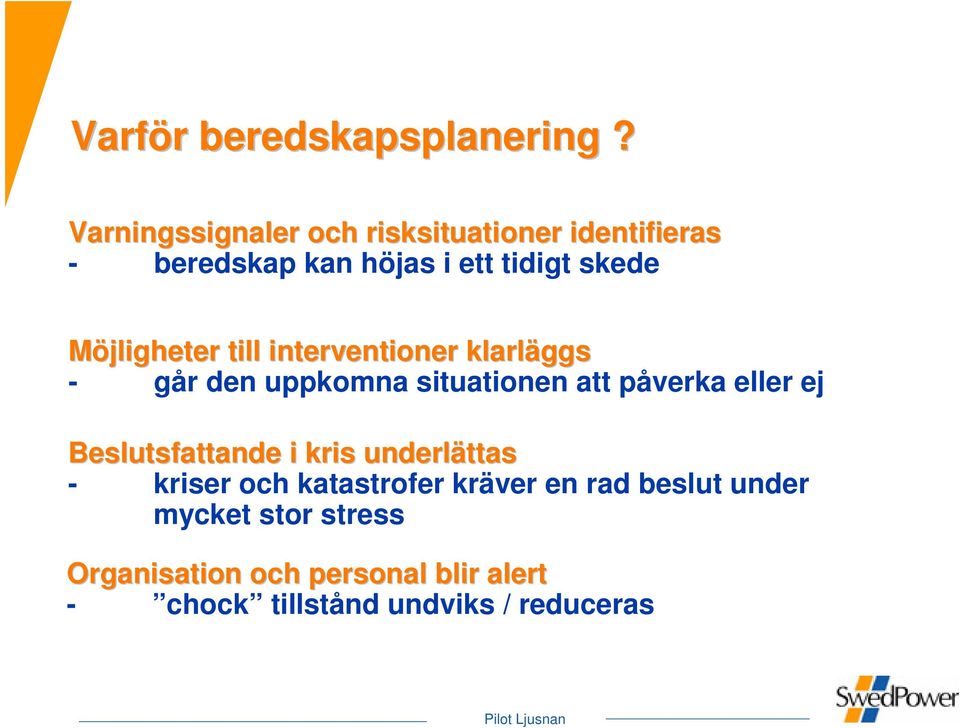

9 Varför r beredskapsplanering? Varningssignaler och risksituationer identifieras Varningssignaler och risksituationer identifieras - beredskap kan höjas i ett tidigt skede Möjligheter till interventioner klarläggs - går den uppkomna situationen att påverka eller ej Beslutsfattande i kris underlättas - kriser och katastrofer kräver en rad beslut under mycket stor stress Organisation och personal blir alert - chock tillstånd undviks / reduceras

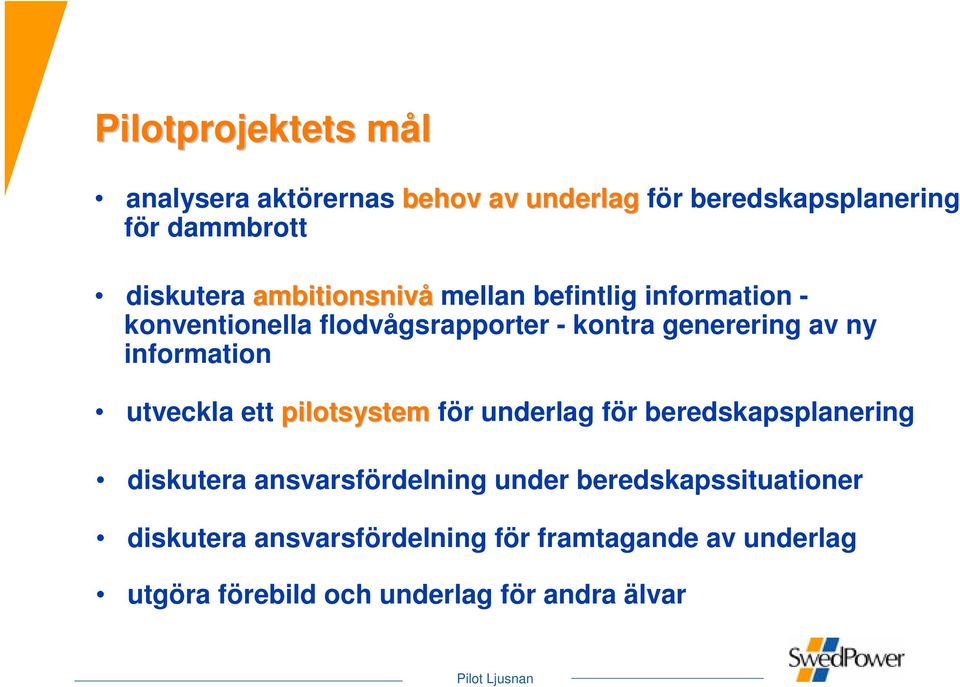

10 Pilotprojektets målm analysera aktörernas behov av underlag för beredskapsplanering för dammbrott diskutera ambitionsnivå mellan befintlig information - konventionella flodvågsrapporter - kontra generering av ny information utveckla ett pilotsystem för underlag för beredskapsplanering diskutera ansvarsfördelning under beredskapssituationer diskutera ansvarsfördelning för framtagande av underlag utgöra förebild och underlag för andra älvar

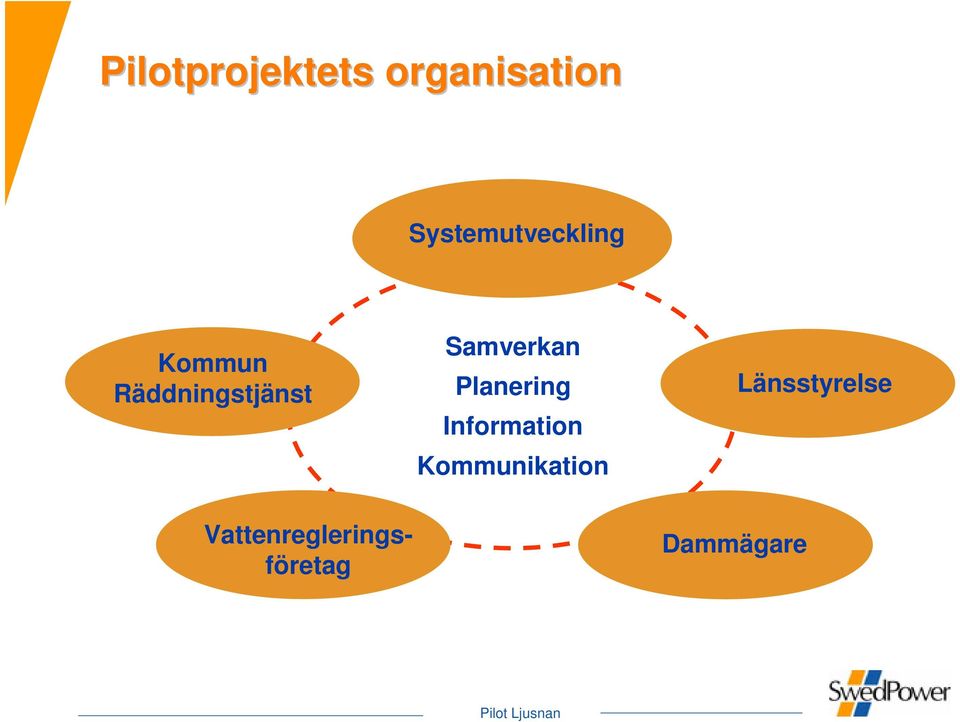

11 Pilotprojektets organisation Systemutveckling Kommun Räddningstjänst Samverkan Planering Information Kommunikation Länsstyrelse Vattenregleringsföretag Dammägare

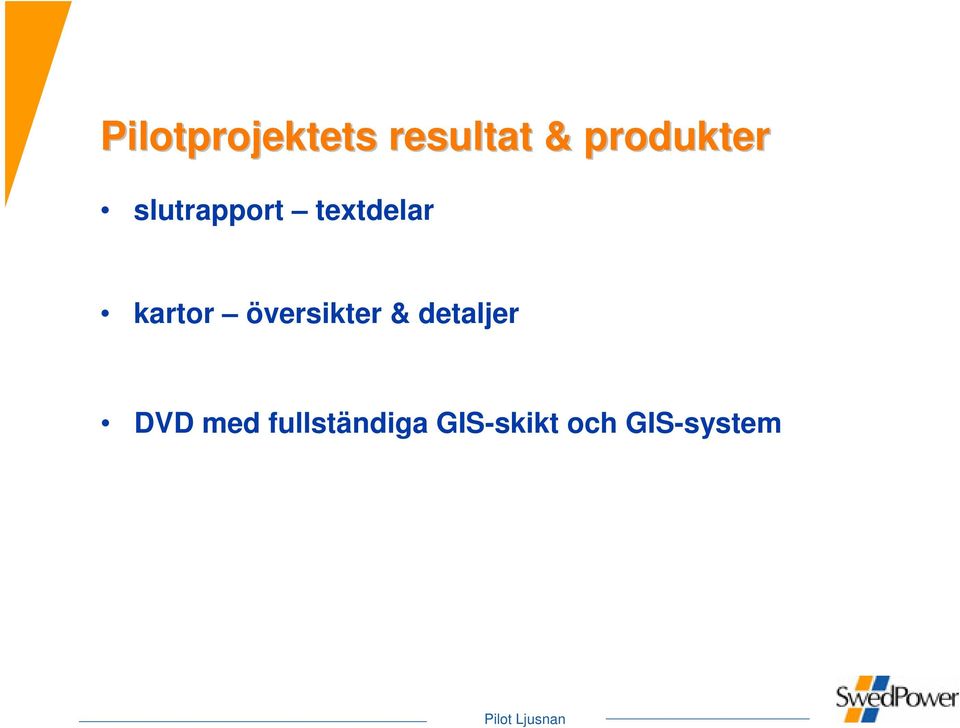

12 Pilotprojektets resultat & produkter slutrapport textdelar kartor översikter & detaljer DVD med fullständiga GIS-skikt och GIS-system

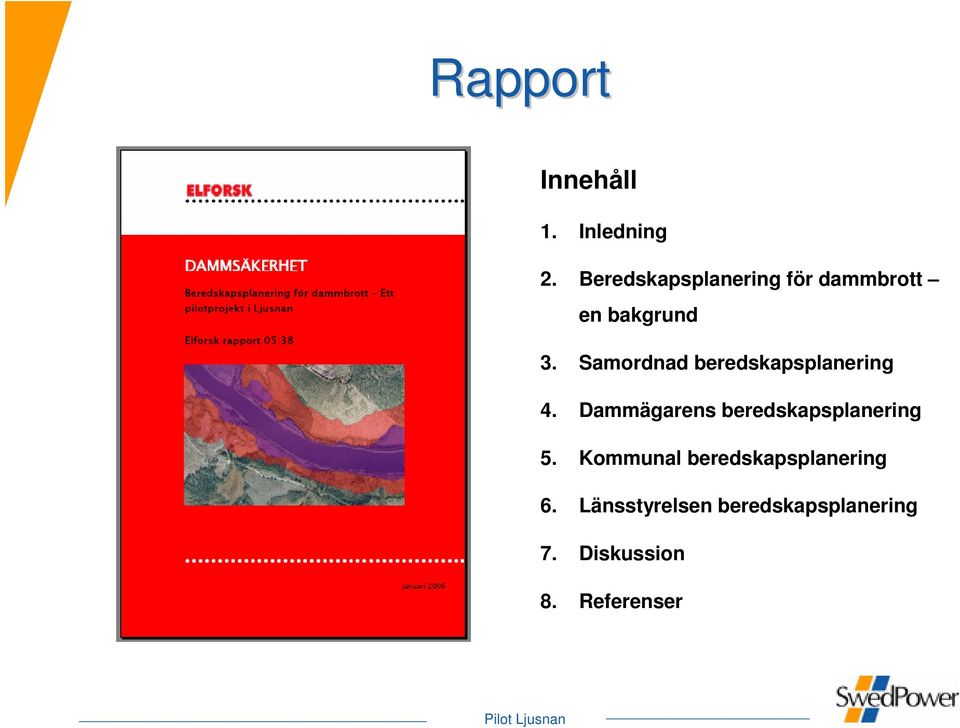

13 Rapport Innehåll 1. Inledning 2. Beredskapsplanering för dammbrott en bakgrund 3. Samordnad beredskapsplanering 4. Dammägarens beredskapsplanering 5. Kommunal beredskapsplanering 6. Länsstyrelsen beredskapsplanering 7. Diskussion 8. Referenser

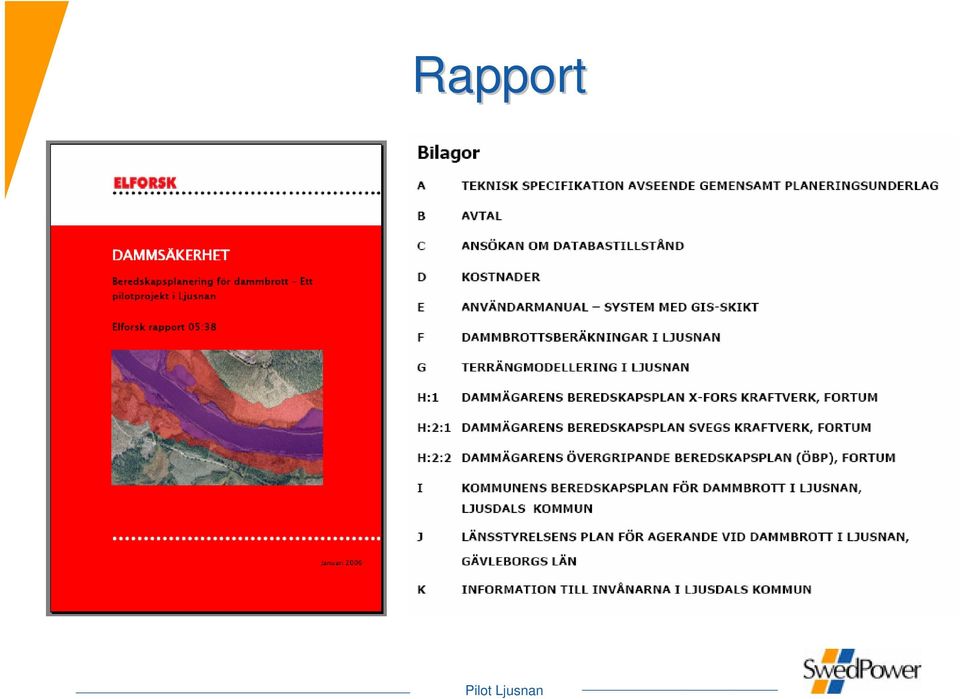

14 Rapport

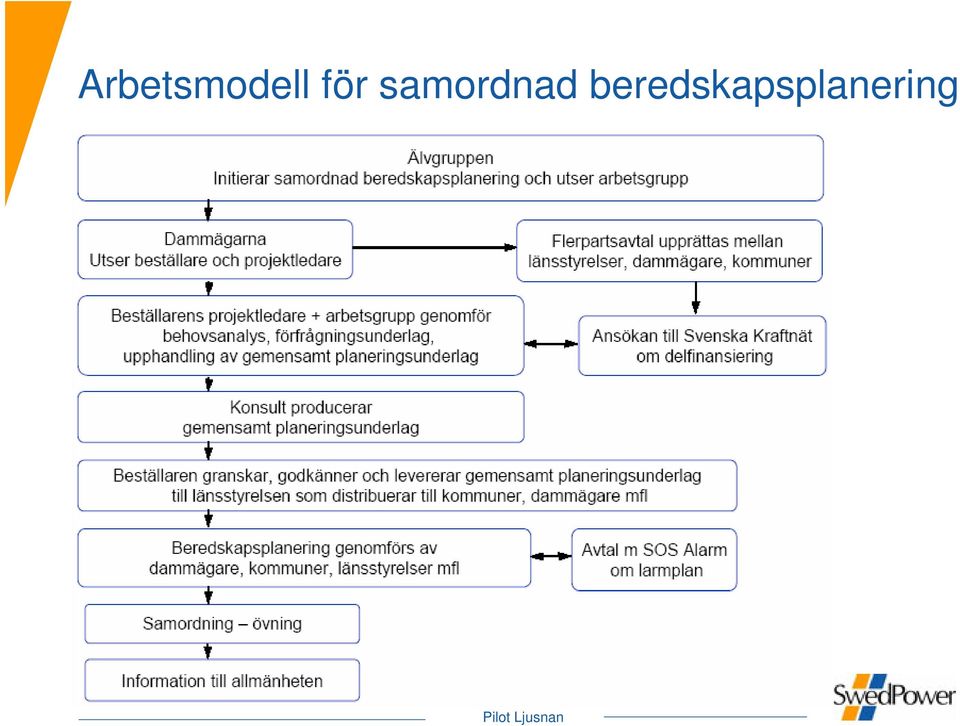

15 Arbetsmodell för samordnad beredskapsplanering

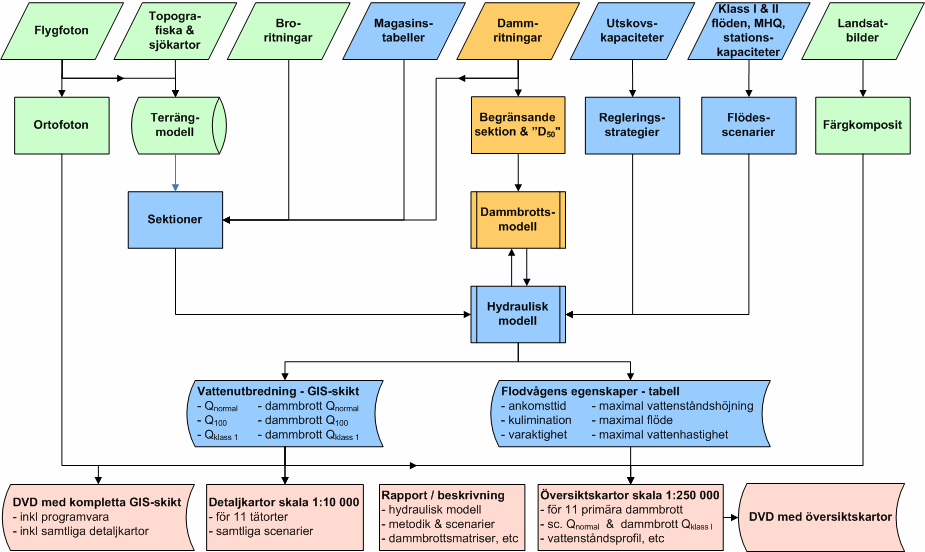

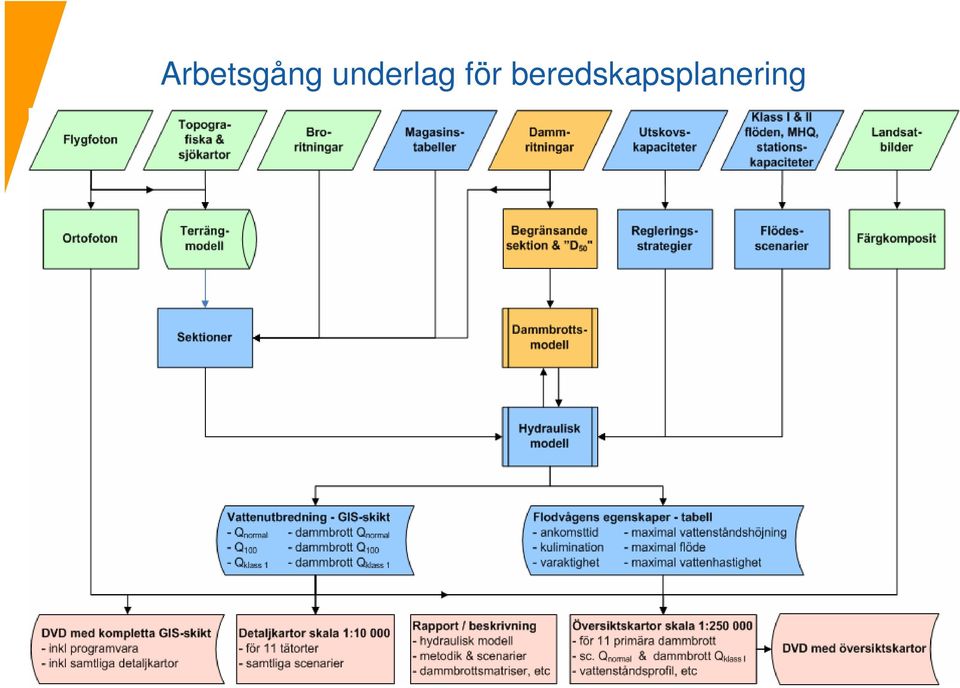

16 Arbetsgång underlag för beredskapsplanering

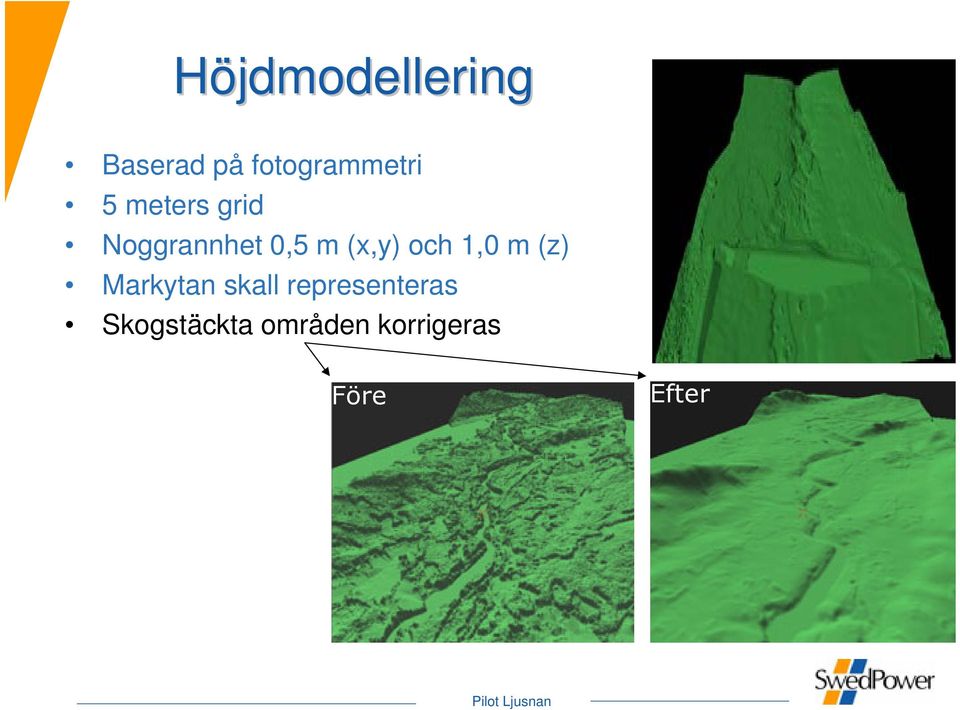

17 Höjdmodellering Baserad på fotogrammetri 5 meters grid Noggrannhet 0,5 m (x,y) och 1,0 m (z) Markytan skall representeras Skogstäckta områden korrigeras Före Efter

18 Ortofoto och djupdata Ortofoton: 0,5 m upplösning Färg eller svart/vit Djupdata baserat på all tillgänglig information Djupdata integreras i höjdmodellen för att skapa en terrängmodell

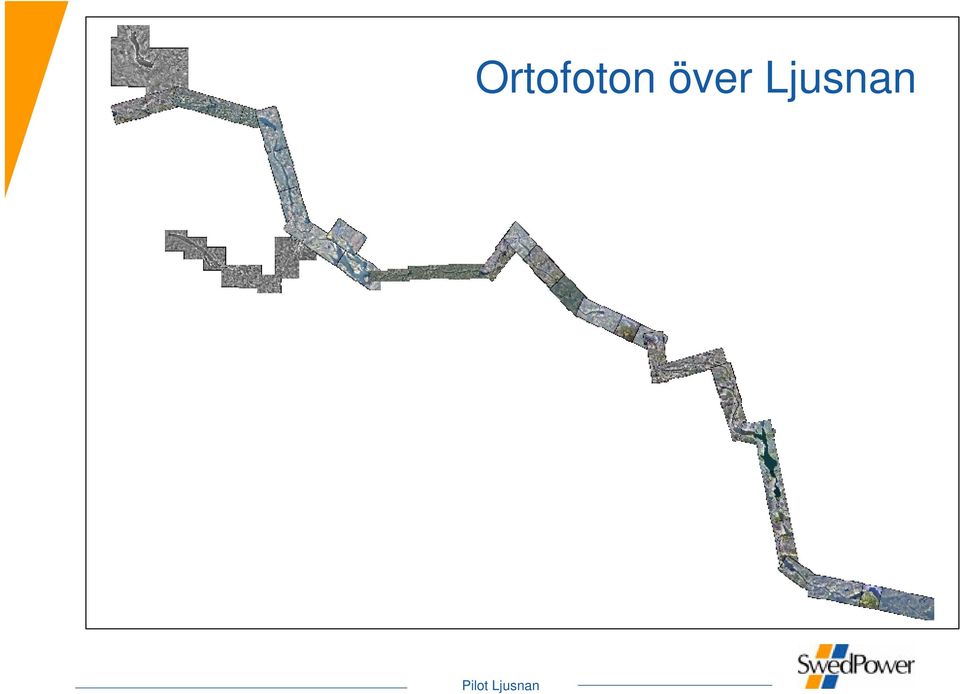

19 Ortofoton över Ljusnan

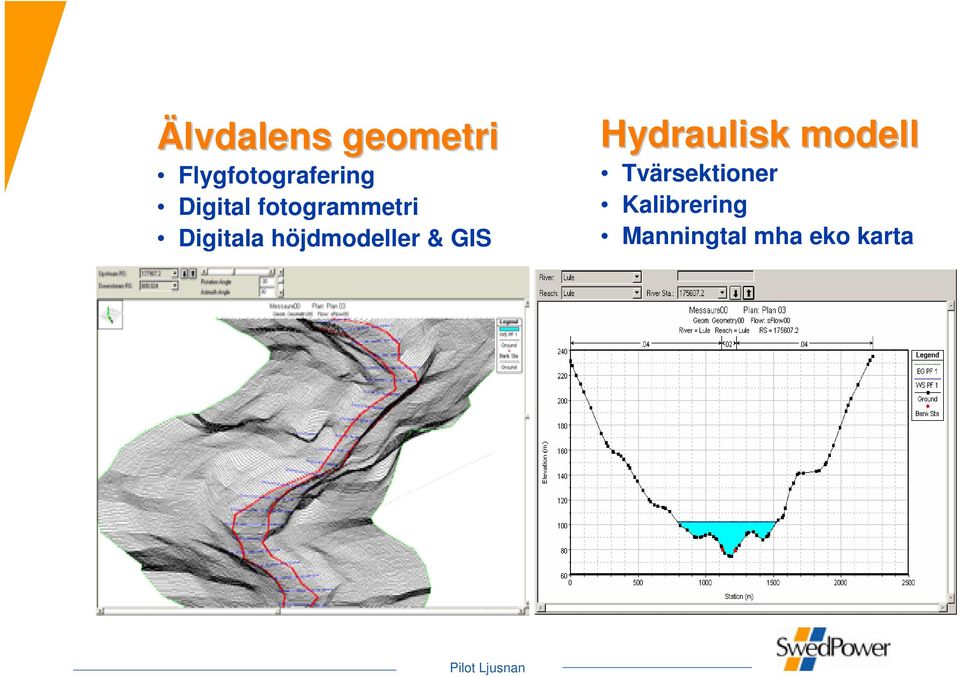

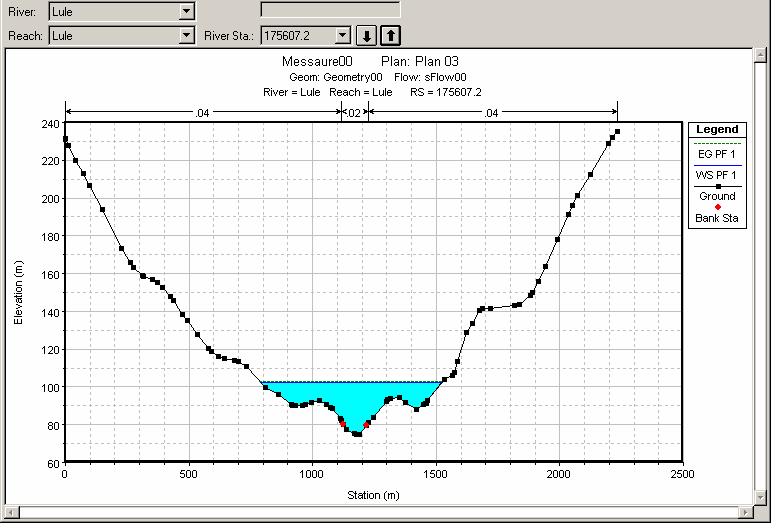

20 Älvdalens geometri Flygfotografering Digital fotogrammetri Digitala höjdmodeller & GIS Hydraulisk modell Hydraulisk modell Tvärsektioner Kalibrering Manningtal mha eko karta

21 Scenario Q normal Flödena motsvarar normala produktionsförhållanden i älven. Magasinen ligger vid dämningsgränsen, flödena motsvarar utbyggnadsvattenföringen vid kraftstationerna och vattenstånden längs älven är normala. Q normal för Ljusnan. På kartan redovisas flödena på olika älvsträckor, vilka ungefär motsvarar drivvattenföring. Scenarie- beskrivningar Scenario Dammbrott vid Q normal Dammbrott inträffar vid i övrigt normala förhållanden enligt scenario Q normal. Dammbrottet antas bero på inre erosion och läckage genom den dammdel vid anläggningen som kan ge störst konsekvenser.

22 Upp till 6 scenarier för f r varje damm Scenario Q normal Scenario Dammbrott vid Q normal Scenario Q 100 Scenario Dammbrott vid Q 100 Scenario Q klass I Scenario Dammbrott vid Q klass I

23 Maximal vattenståndsh ndshöjning

24 Underlag för f r beredskapsplanering

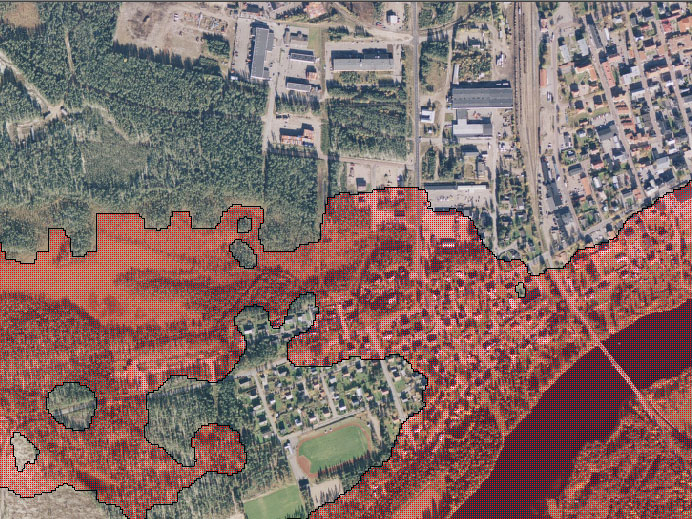

25 GIS-skikt på DVD

26 Detaljkartor 1:10 000

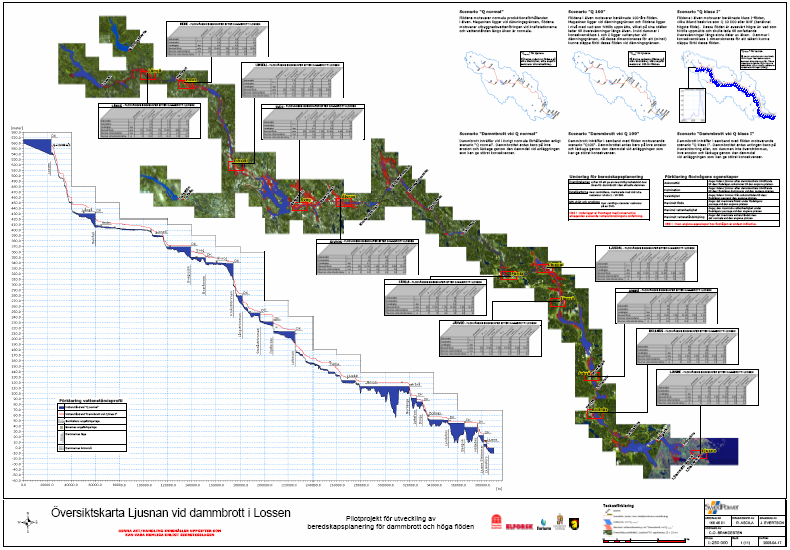

27 Översiktskarta 1:

28 Tabell flodvågens egenskaper

29 Beredskapsplaner

30 ÖBP Beredskapsplan DTU-manual Övergripande beredskapsplan (ÖBP) Generell Beskriver vilka som skall larmas / informeras intern och externt Beskriver vilka rutiner som skall vidtas av Area Manager, Chef Hydro samt Försäkringsombud Hanteras normalt av DC Sverige Beredskapsplan för dammolycka Anläggningsspecifika och generell Hänvisar till ÖBP vid larm larm / information Beskriver de åtgärder som kopplingsansvarig vidtar Hanteras normalt av DC Sverige och kopplingsansvarig DTU manual Anläggningsspecifika Innehåller data och information om anläggningen. Beskriver de åtgärder som vidtas på anläggningen Beskriver även vilka resurser som finns att tillgå Hanteras normalt av personal på anläggningen

31 Dammägarens beredskapsplan LARM - INFORMATION INDIKATORER HANDLINGSPLAN

32 Länsstyrelsens plan för f r agerande vid dammbrott i Ljusnan 1. Inledning 2. Grundsyn för hantering av dammbrott 3. Larm vid dammolycka i Ljusnan Voxnan 4. VBs intervju med den som larmar 5. VBs åtgärder efter larm om dammbrott 6. VBs åtgärder efter larm allvarliga problem 7. VBs åtgärder efter larm/information om hot mot dammanläggning 8. Förberedd information till allmänheten vid dammbrott 9. Ansvar och roller för dammägare, Samordningsgruppen för information vid höga flöden mm, SOS Alarm AB, kommuner/räddningstjänster och länsstyrelser 10. Larmplan 11. Organisationer som beroende på händelse skall delta i telefonkonferens 12. Begrepp som används av dammägaren vid larm 13. Schematisk bild av Ljusnan 14. Översiktlig bedömning av tidsförlopp och konsekvenser

33 Larm vid dammolycka i Ljusnan- Voxnan DAM M Ä G ARE larm ar SO S A larm vid Dammbrott Allvarliga problem Hot (från individ eller organisation) SOS Alarm DAMMBROTT A L L V A R L IG A P R O B L E M HOT VATTEN- REGLERINGS- FÖRETAGET LÄNS- STYRELSE RÄDDNINGS- TJÄNST POLIS DAMM- ÄGARE LANDSTING VÄGVERKET BANVERKET SVENSKA KRAFTNÄT Vid allvarliga problem sker vidarelarm ning beroende på vad som hänt Vid dam m brott får Sveriges Radio inform ation från SO S Alarm AB enligt särskilt avtal Vid hot avgör polisen vilka m yndigheter/organisationer i övrigt som ska larm as eller inform eras

34

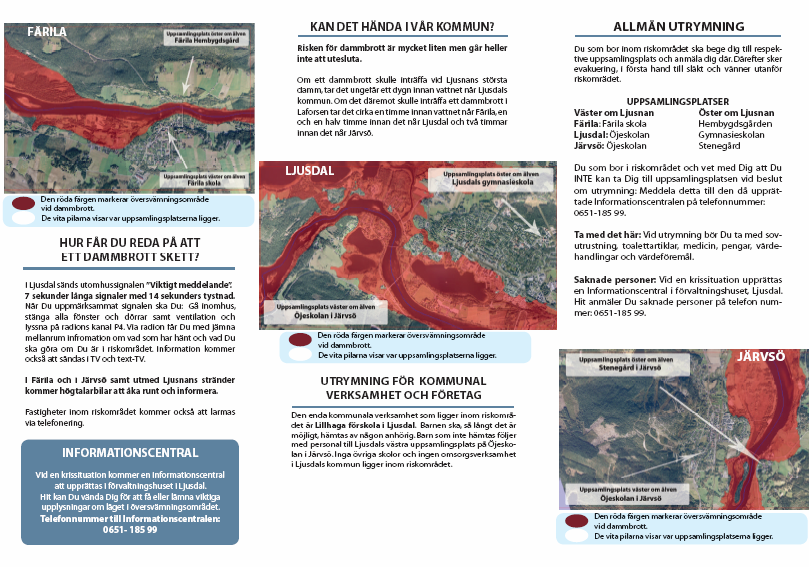

35

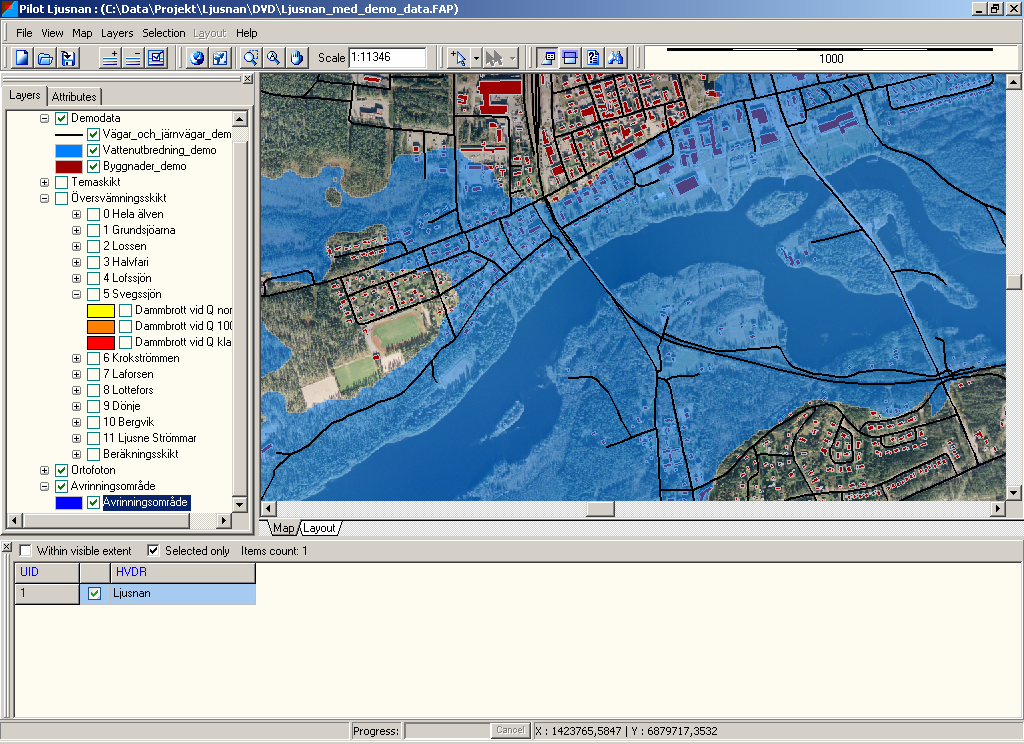

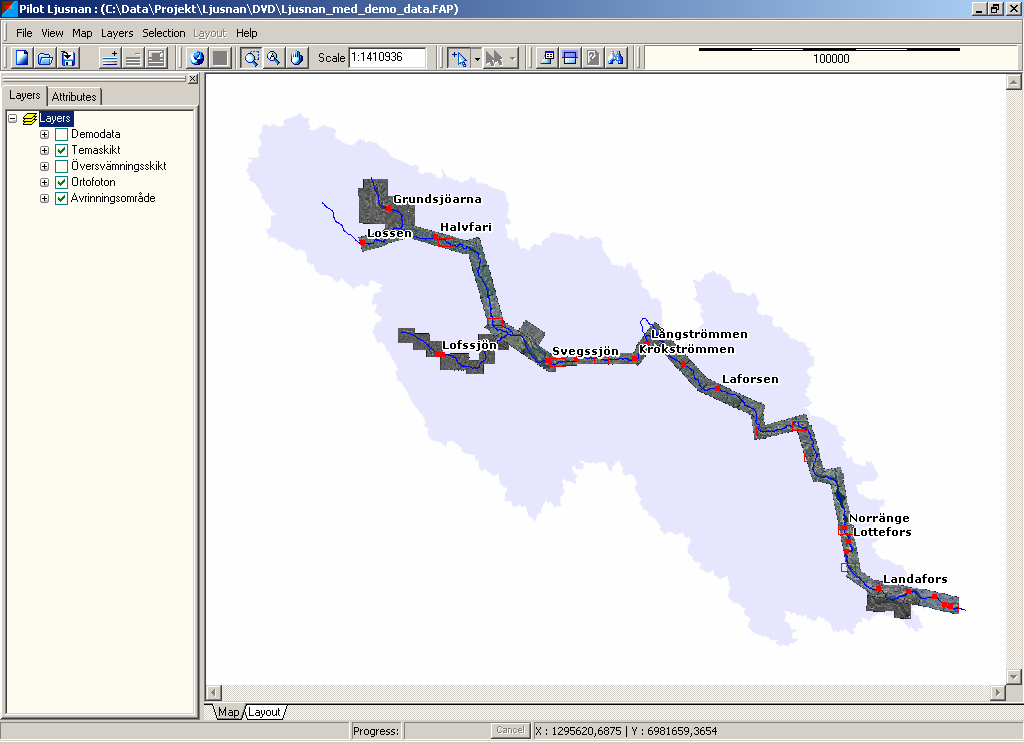

36 System påp DVD

37

38
