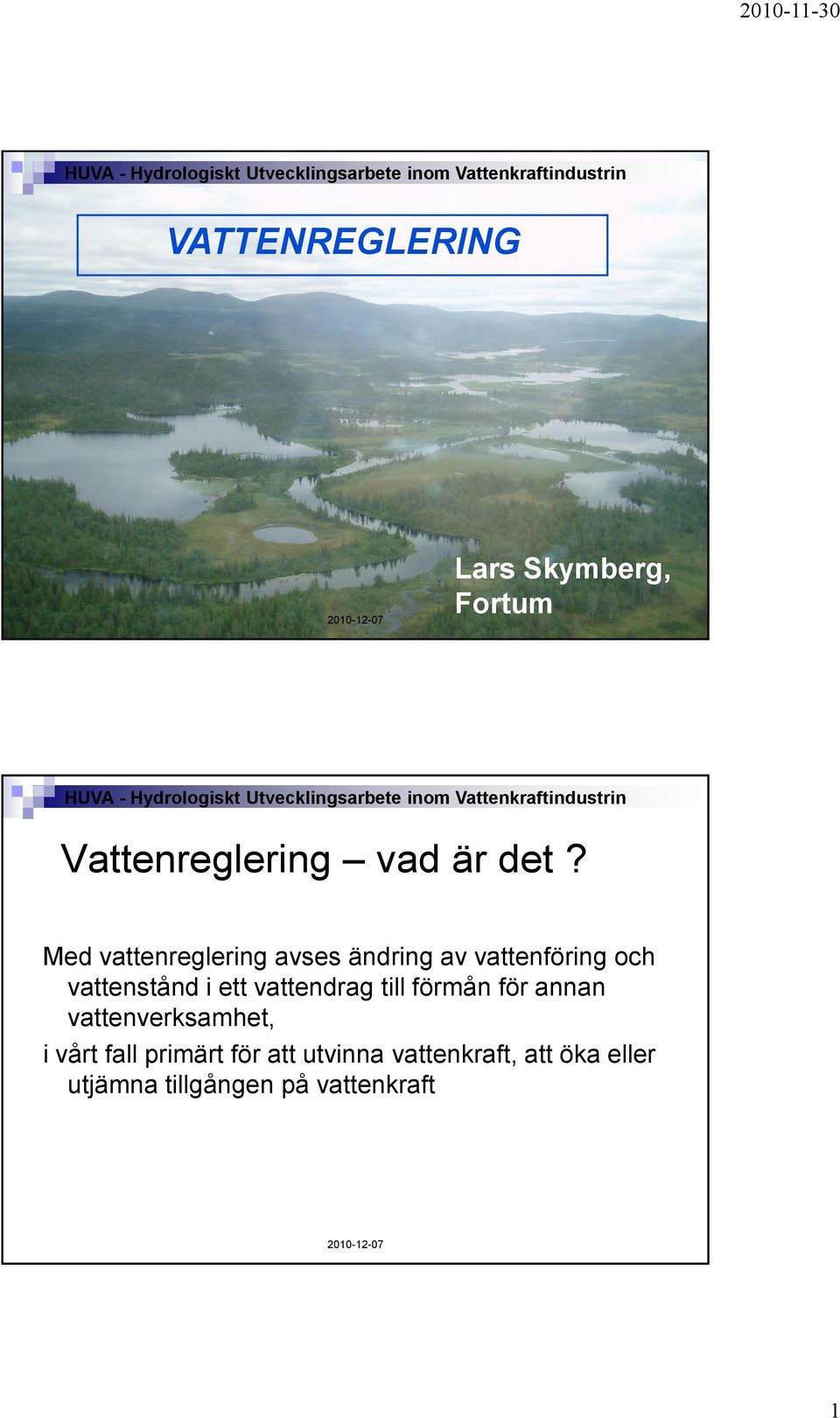

1 VATTENREGLERING Lars Skymberg, Fortum Vattenreglering vad är det? Med vattenreglering avses ändring av vattenföring och vattenstånd i ett vattendrag till förmån för annan vattenverksamhet, i vårt fall primärt för att utvinna vattenkraft, att öka eller utjämna tillgången på vattenkraft 1

vattendrag till förmån för annan vattenverksamhet, i vårt fall primärt

Vårfloden kommer när snön smälter Våtår Normalår Torrår Vintertid binds nederbörden i snö och is Tillrinning Sommartid behövs mindre el än på vintern Vintertid är behovet av el störst

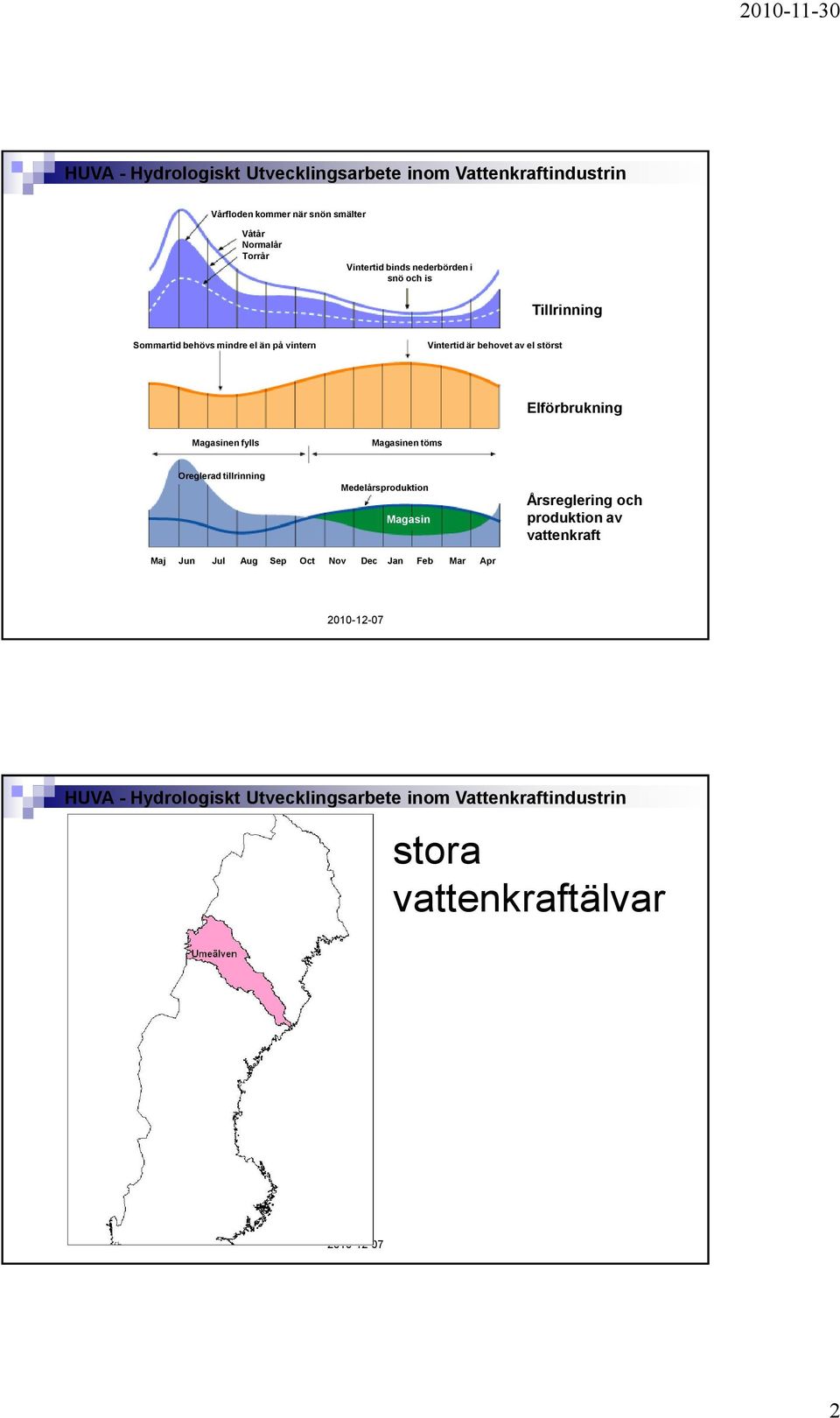

2 Vårfloden kommer när snön smälter Våtår Normalår Torrår Vintertid binds nederbörden i snö och is Tillrinning Sommartid behövs mindre el än på vintern Vintertid är behovet av el störst Elförbrukning Magasinen fylls Magasinen töms Oreglerad tillrinning Medelårsproduktion Magasin Årsreglering och produktion av vattenkraft Maj Jun Jul Aug Sep Oct Nov Dec Jan Feb Mar Apr 2

störst Elförbrukning Magasinen fylls Magasinen töms Oreglerad tillrinning Medelårsproduktion

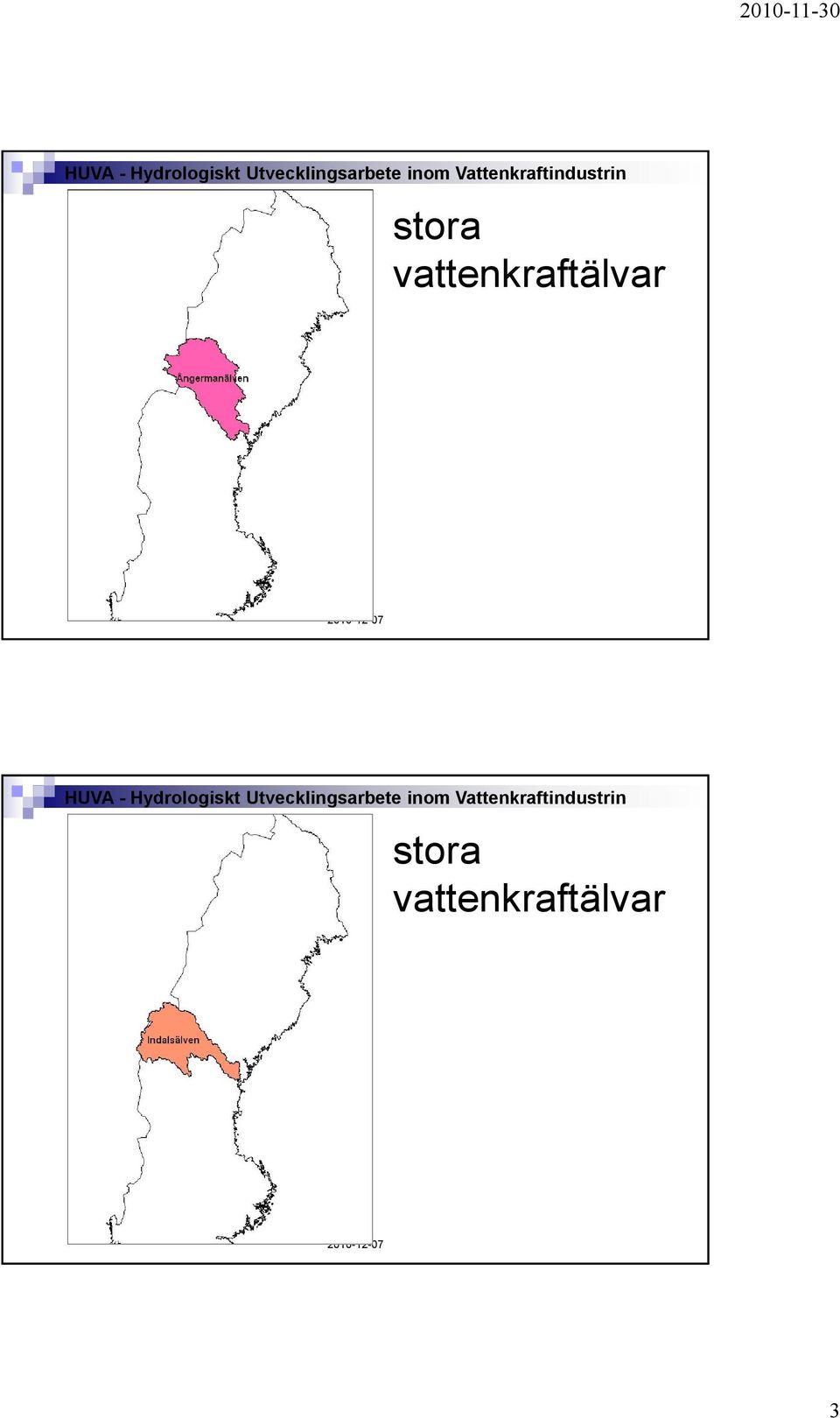

3 3

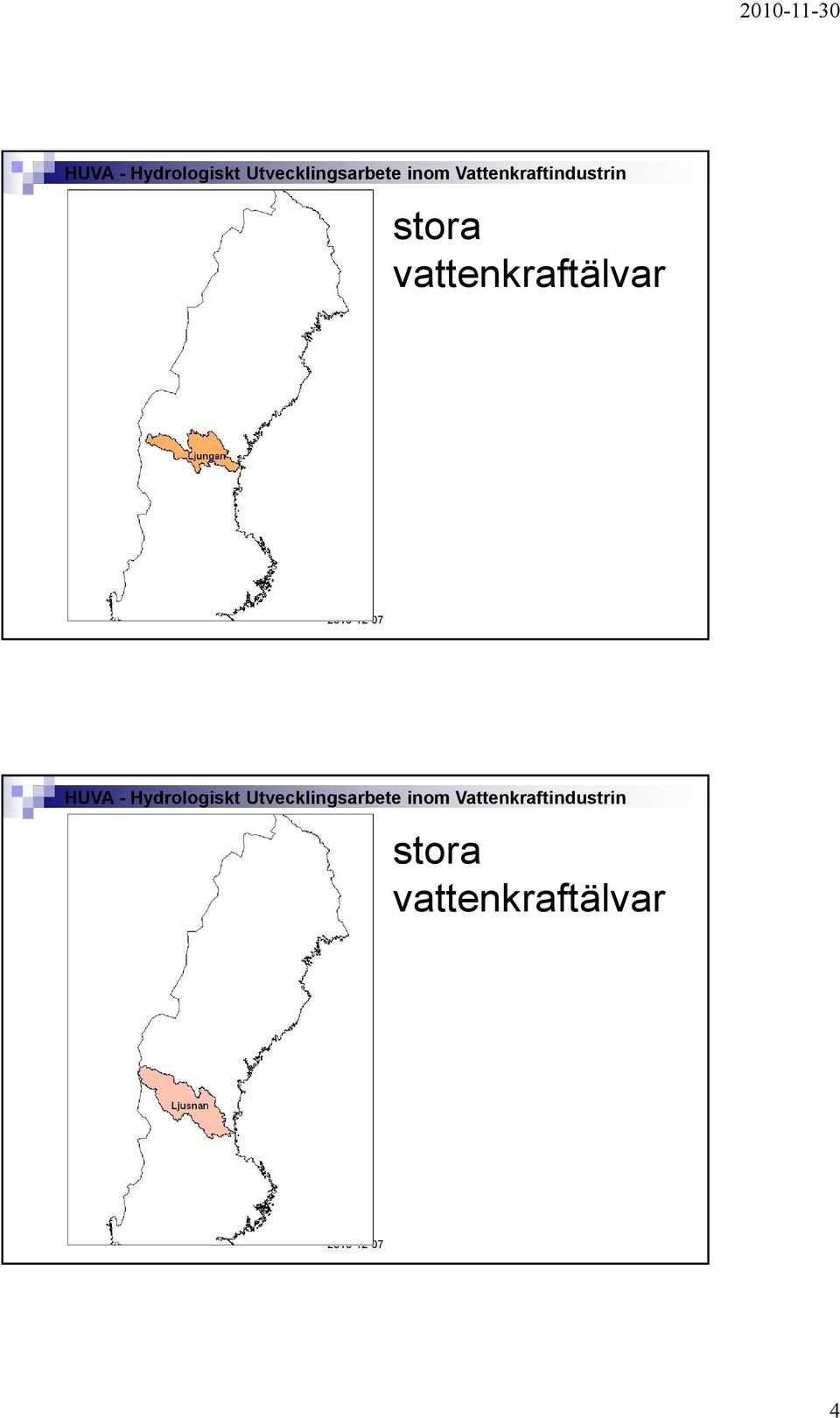

4 4

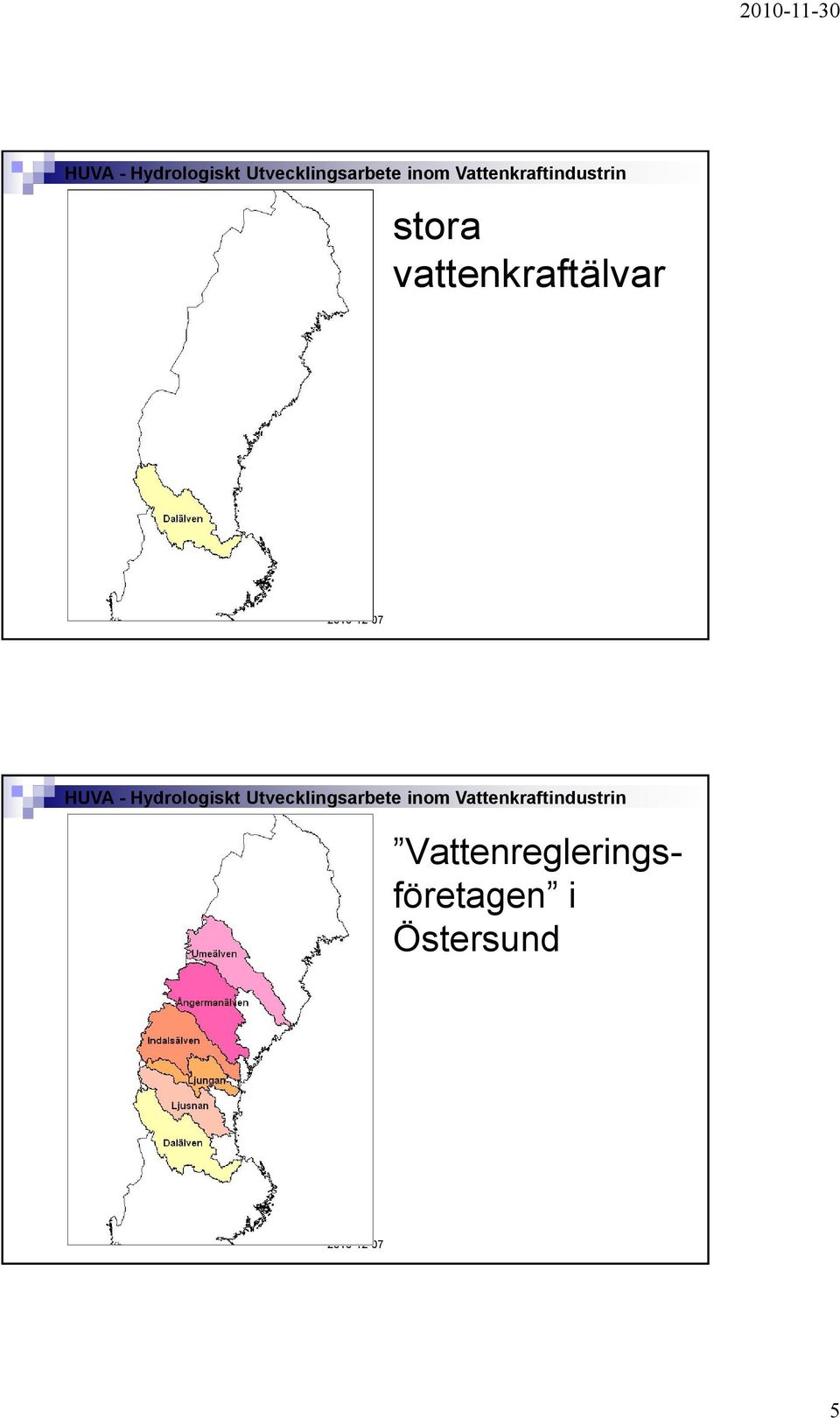

5 Vattenregleringsföretagen i Östersund 5

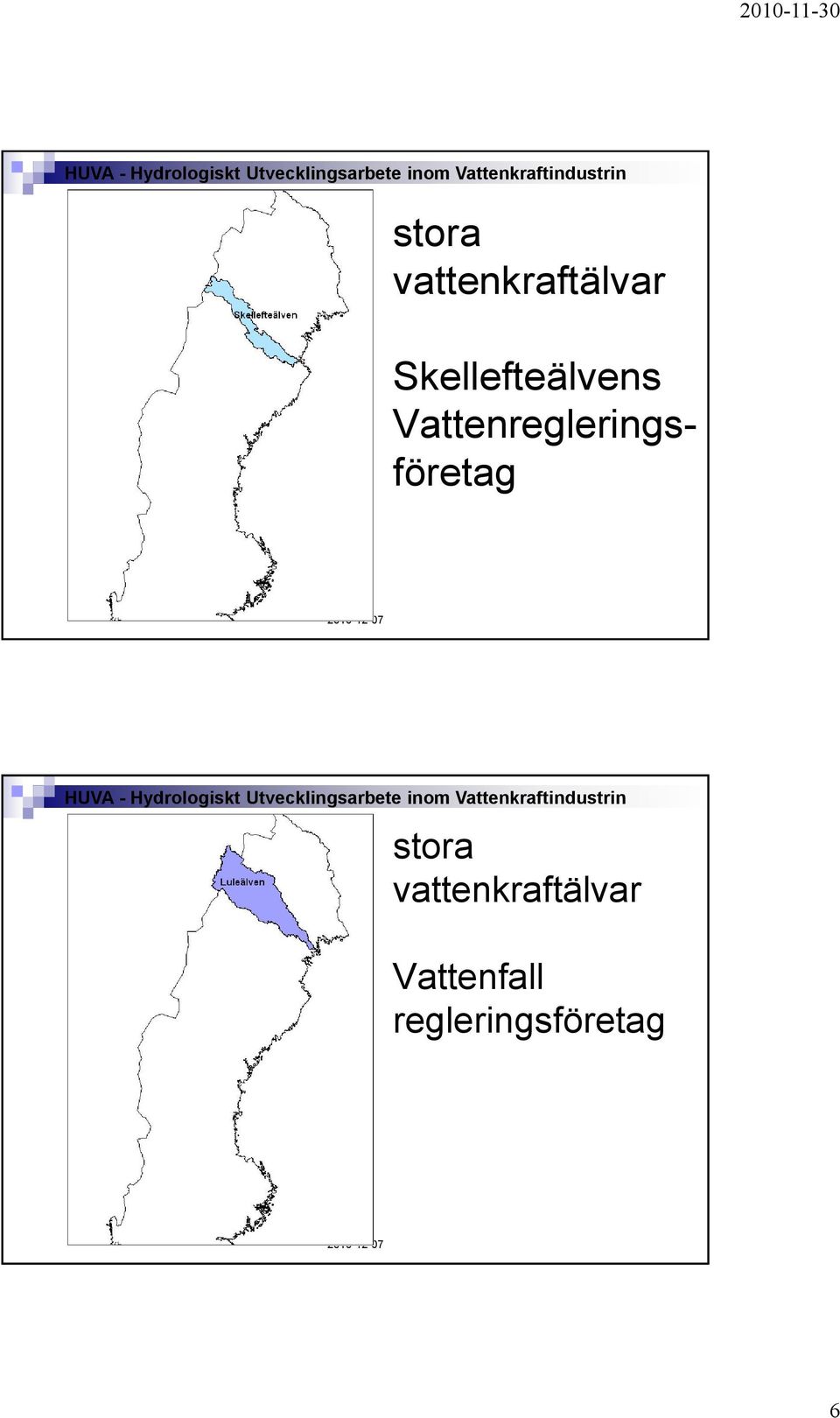

6 Skellefteälvens Vattenregleringsföretag Vattenfall regleringsföretag 6

7 Fortum regleringsföretag 7

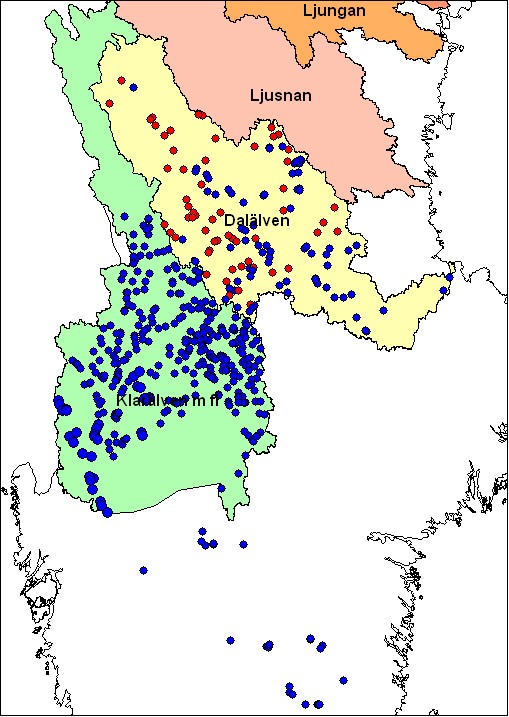

Ljusnan Dalälven Regleringar (röda DVF-ägda, blå

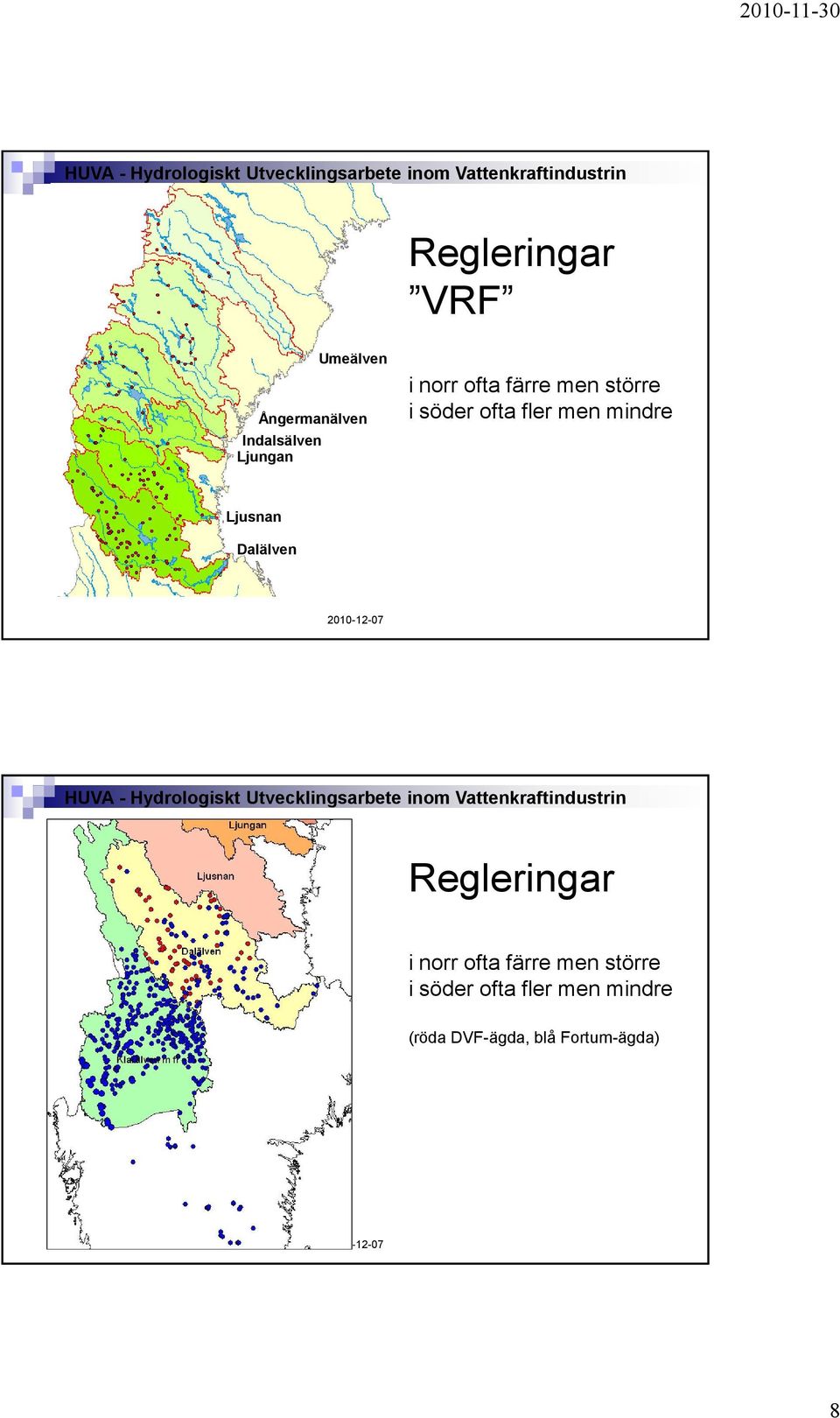

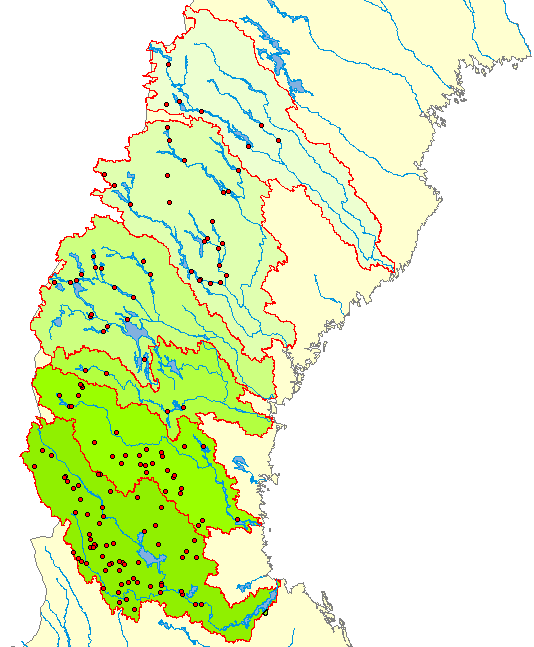

8 Regleringar VRF Umeälven Ångermanälven Indalsälven Ljungan i norr ofta färre men större i söder ofta fler men mindre Ljusnan Dalälven Regleringar i norr ofta färre men större i söder ofta fler men mindre (röda DVF-ägda, blå Fortum-ägda) 8

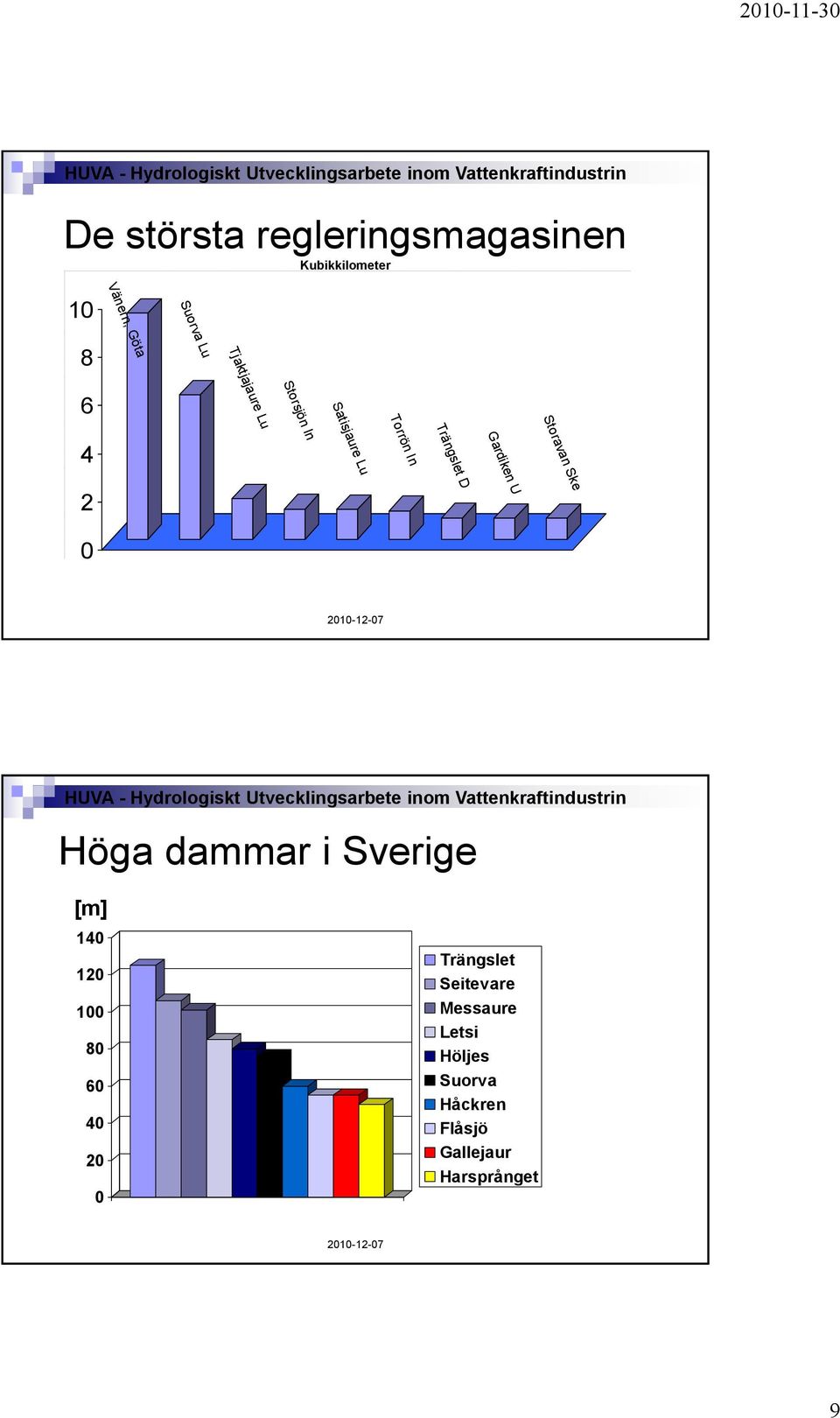

9 Höjd (m) De största regleringsmagasinen Kubikkilometer Vänern, Göta Höga Dammar Suorva Lu Vänern, Göta 9,4 Suorva Lu 6 Tjaktjajaure Lu 1,675 8 Storsjön In 1,25 Satisjaure Lu 1,24 Torrön In 1,18 Trängslet 6 D 0,88 Gardiken U 0,875 Storavan Ske 0, Tjaktjajaure Lu Storsjön In Satisjaure Lu Torrön In Trängslet D Vänern, Göta 9,4 6 1,675 1,25 1,24 Gardiken U Suorva Lu Tjaktjajaure Lu Storavan Ske Storsjön In Satisjaure Lu Torrön In 0 Vänern, Göta Storsjön In Trängslet D Höga dammar i Sverige [m] Trängslet Seitevare Messaure Letsi Höljes Suorva Håckren Flåsjö Gallejaur Harsprånget 9

10 8 6 4 2 0 Trängslet D Vänern, Göta 9,4 6 1,675 1,25 1,24 Gardiken U Suorva Lu Tjaktjajaure Lu Storavan Ske Storsjön In Satisjaure Lu Torrön In 0 Vänern, Göta

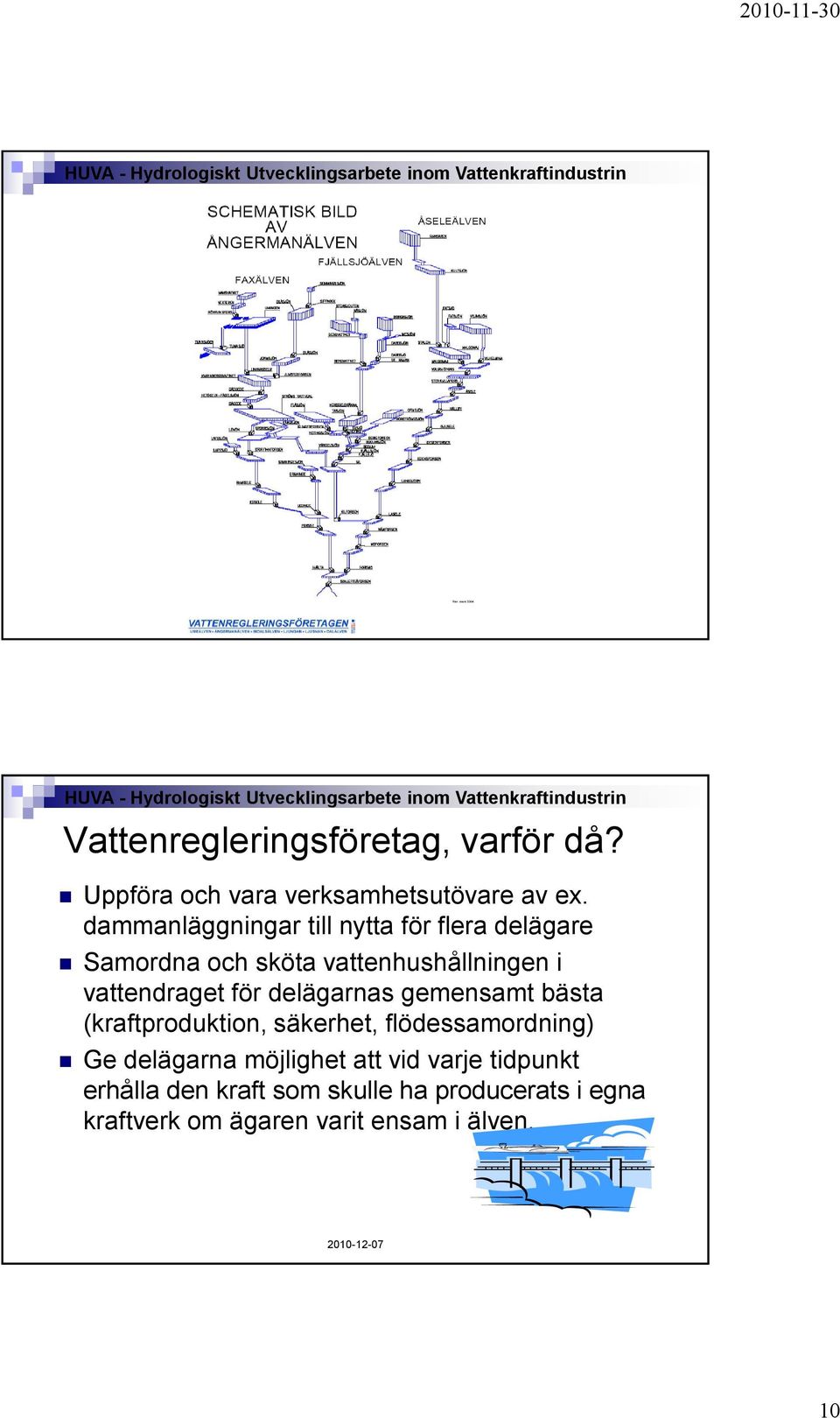

10 Vattenregleringsföretag, varför då? Uppföra och vara verksamhetsutövare av ex. dammanläggningar till nytta för flera delägare Samordna och sköta vattenhushållningen i vattendraget för delägarnas gemensamt bästa (kraftproduktion, säkerhet, flödessamordning) Ge delägarna möjlighet att vid varje tidpunkt erhålla den kraft som skulle ha producerats i egna kraftverk om ägaren varit ensam i älven. 10

vattendraget för delägarnas gemensamt bästa (kraftproduktion, säkerhet, flödessamordning) Ge

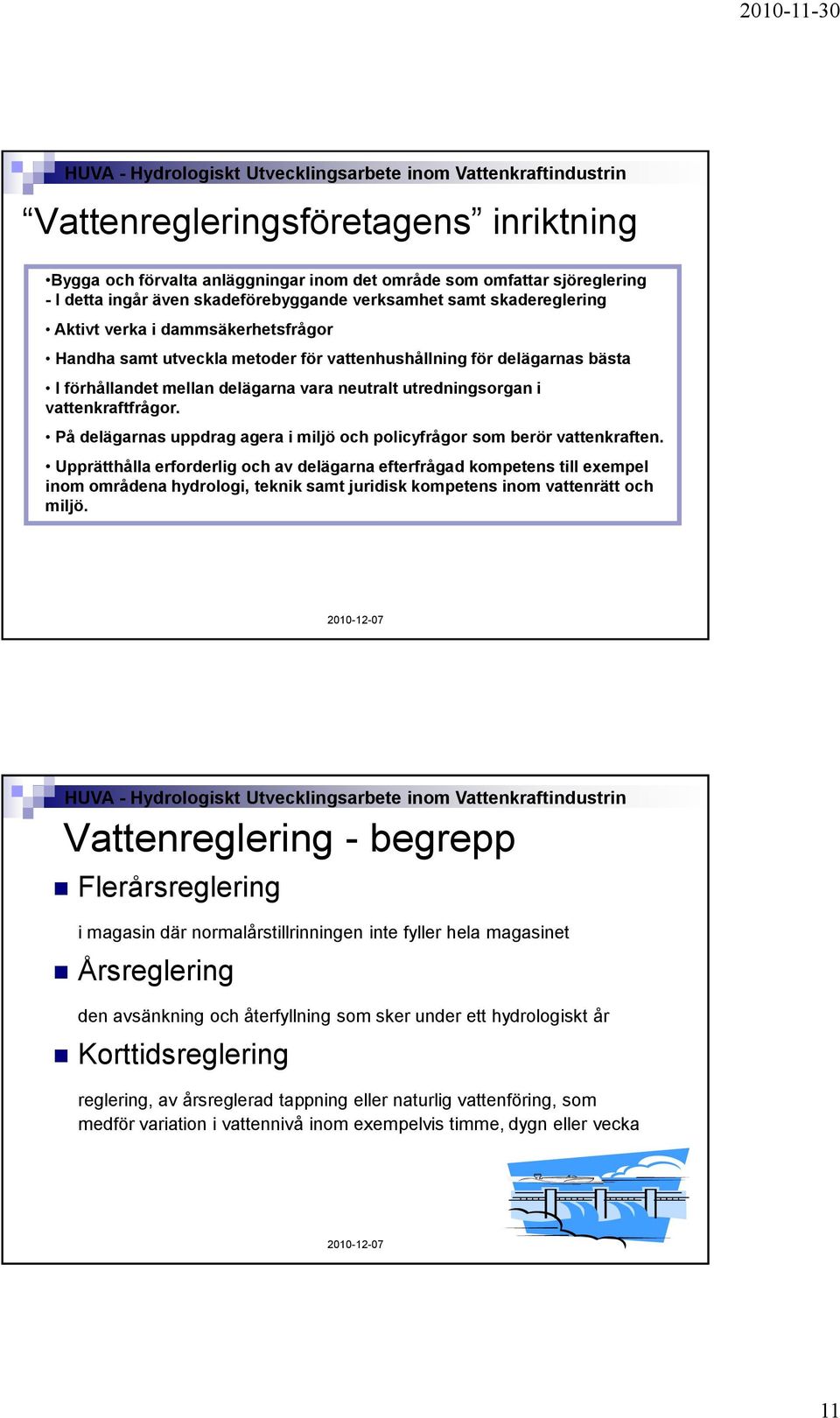

11 Vattenregleringsföretagens inriktning Bygga och förvalta anläggningar inom det område som omfattar sjöreglering - I detta ingår även skadeförebyggande verksamhet samt skadereglering Aktivt verka i dammsäkerhetsfrågor Handha samt utveckla metoder för vattenhushållning för delägarnas bästa I förhållandet mellan delägarna vara neutralt utredningsorgan i vattenkraftfrågor. På delägarnas uppdrag agera i miljö och policyfrågor som berör vattenkraften. Upprätthålla erforderlig och av delägarna efterfrågad kompetens till exempel inom områdena hydrologi, teknik samt juridisk kompetens inom vattenrätt och miljö. Vattenreglering - begrepp Flerårsreglering i magasin där normalårstillrinningen inte fyller hela magasinet Årsreglering den avsänkning och återfyllning som sker under ett hydrologiskt år Korttidsreglering reglering, av årsreglerad tappning eller naturlig vattenföring, som medför variation i vattennivå inom exempelvis timme, dygn eller vecka 11

På delägarnas uppdrag agera i miljö och policyfrågor som berör vattenkraften.

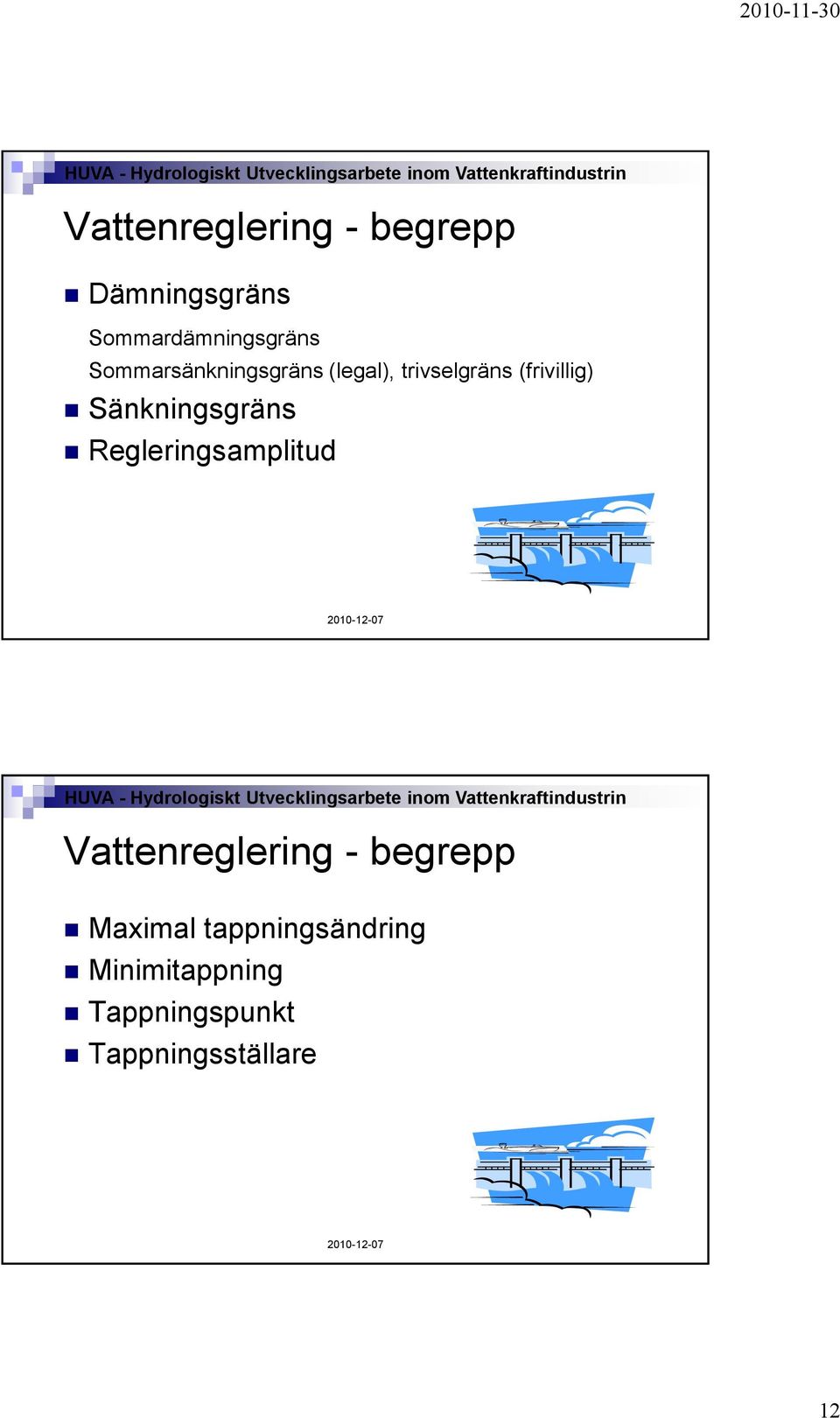

12 Vattenreglering - begrepp Dämningsgräns Sommardämningsgräns Sommarsänkningsgräns (legal), trivselgräns (frivillig) Sänkningsgräns Regleringsamplitud Vattenreglering - begrepp Maximal tappningsändring Minimitappning Tappningspunkt Tappningsställare 12

Sänkningsgräns Regleringsamplitud Vattenreglering - begrepp

Vattenhushållningsåret det hydrologiska året Datainsamling bearbetning utvärdering Övervakning av utnyttjandet av vattenhushållningsregler Rapporteringar Informationsutbyte myndigheter och delägare

13 Vattenhushållningsåret det hydrologiska året Datainsamling bearbetning utvärdering Övervakning av utnyttjandet av vattenhushållningsregler Rapporteringar Informationsutbyte myndigheter och delägare Hydrologiska prognoser tillrinningsvolymer, magasinsutveckling, sannolikheter Rekonstruktioner naturliga förhållanden Samordning av tappningsönskemål - kraftbyten, saldon Okt Nov Dec Jan Feb Mar Apr Maj Jun Jul Aug Sep DG SSG SG 13

Hydrologiska prognoser tillrinningsvolymer, magasinsutveckling, sannolikheter Rekonstruktioner naturliga

14 Regleringsföretagens ansvar! 14

Delägarna lämnar sitt önskemål om tappningen till regleringsföretaget Regleringsföretaget beräknar en jämkad tappning samt eventuella kraftbytesleveranser mellan de olika delägarna

15 Delägarna lämnar sitt önskemål om tappningen till regleringsföretaget Regleringsföretaget beräknar en jämkad tappning samt eventuella kraftbytesleveranser mellan de olika delägarna Regleringsföretaget beräknar och bokför avvikelserna som enskilda saldon för resp. delägare. Kraftbyte Ks A 1 te = volymen vid ett flöde av 1 m 3 /s under 1 timme = 3600 m 3 MW MW Ks A Ks B Ks C Ks B Ks = Kraftstation Ks C Tappningspunkt Tappning = Jämkad tappning Q = 20 m 3 /s Hav 15

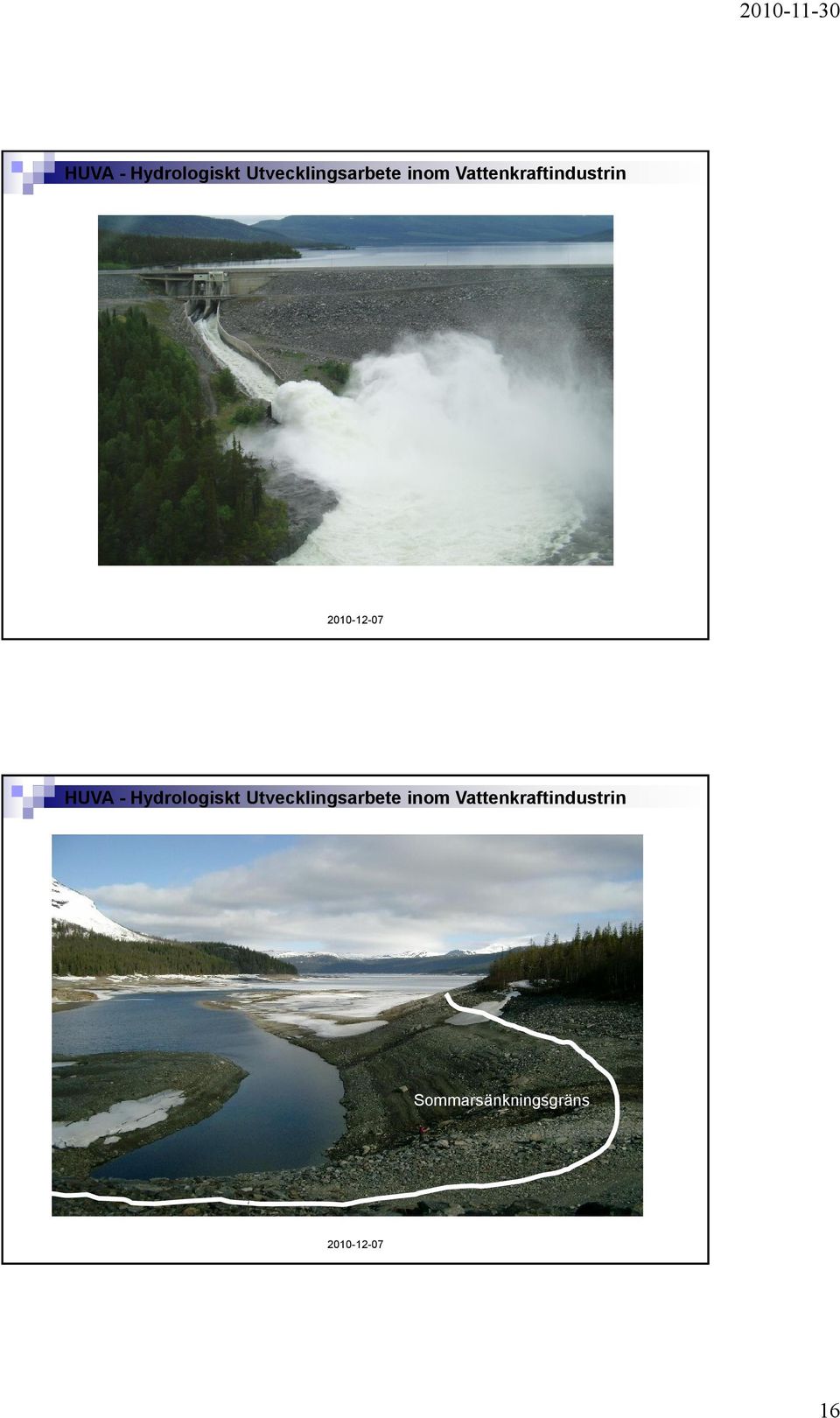

16 Sommarsänkningsgräns 16

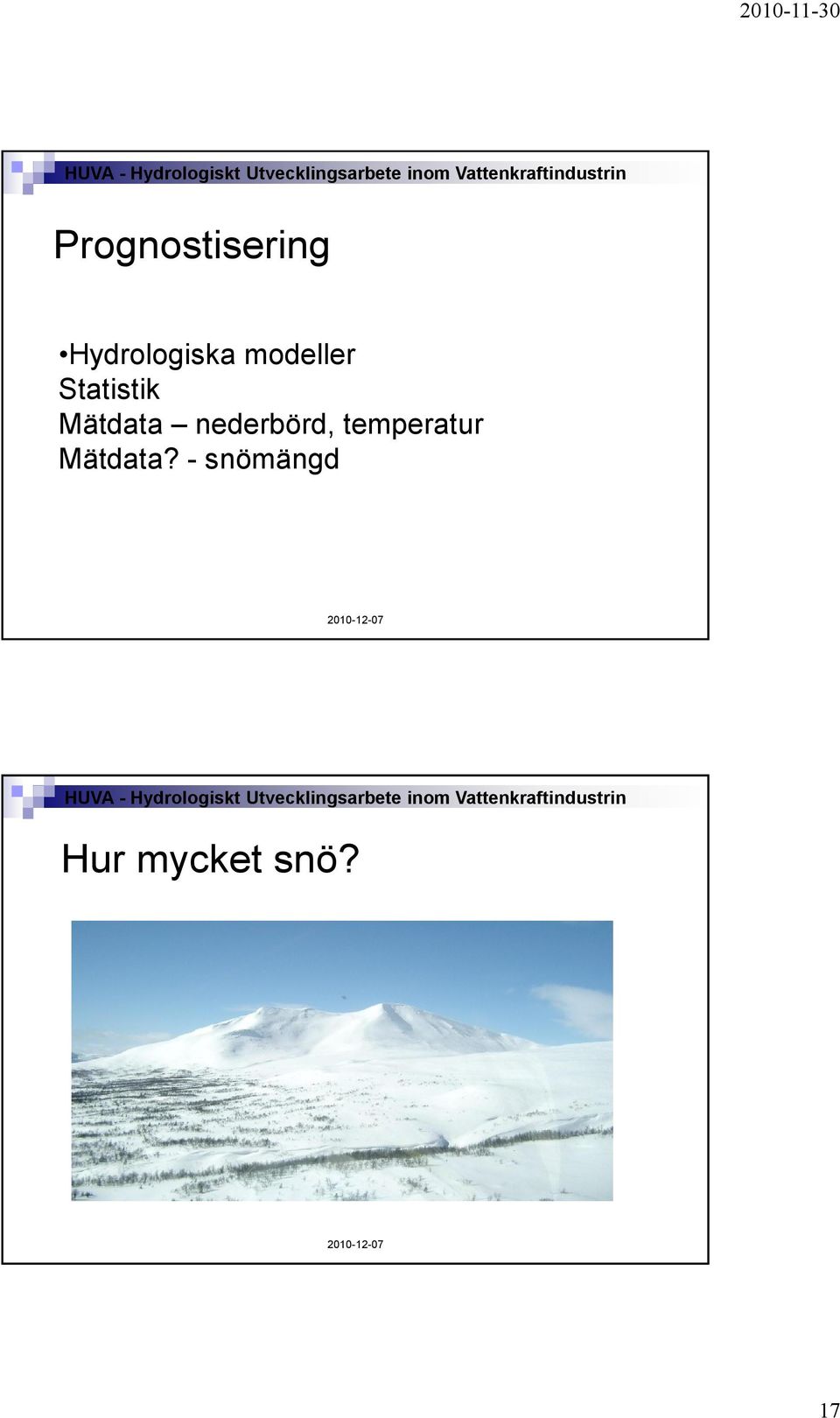

17 Prognostisering Hydrologiska modeller Statistik Mätdata nederbörd, temperatur Mätdata? - snömängd Hur mycket snö? 17

18 Snöradar 18
