1 Sårbarhetskartering vattendrag Per Danielsson, SGI På säker grund för hållbar utveckling

2 Göta älv utredning 2

3 Göta älv utredning Surte 1950 Tuve 1977 Göta

4 Göta älvutredningen Skredrisker i Göta älvdalen i ett förändrat klimat Tre slutrapporter presenterade, samt 34 detaljerade rapporter 4

5 Metodik Geoteknisk bedömning/analys baserad på fältundersökningar (sonderingar) och beräkningar (topografi, hydrologi, mm) ca 60 av 100Mkr Sannolikhet Konsekvens (Mkr) Risk = Sannolikhet x Konsekvens Risk Data från SCB, LM, Trafikverket, kommuner, Lst m fl 5

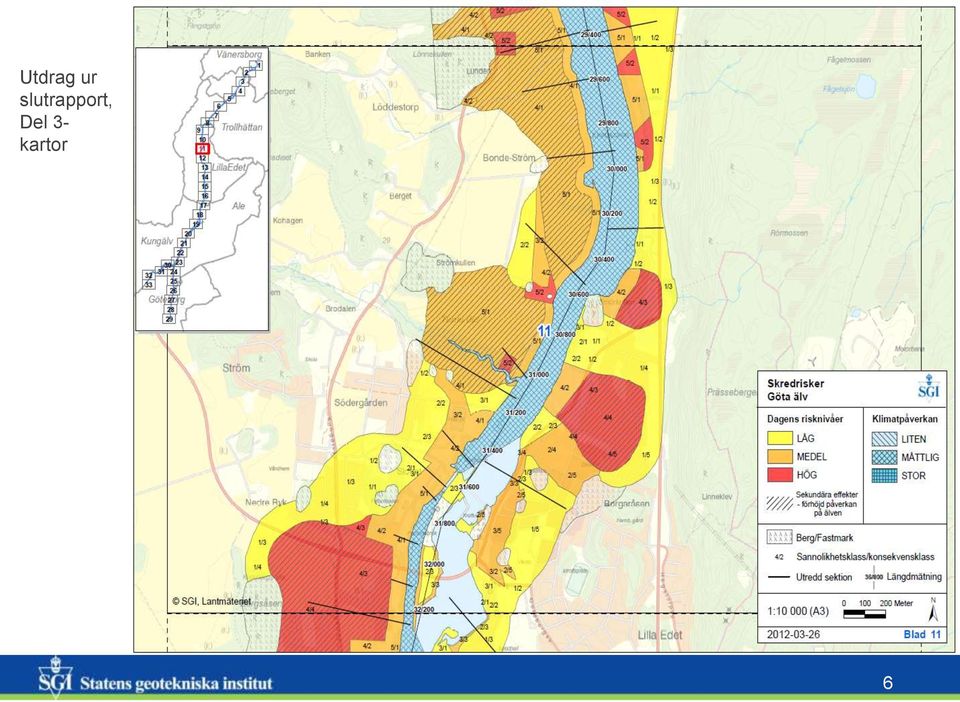

6 Utdrag ur slutrapport, Del 3- kartor 6

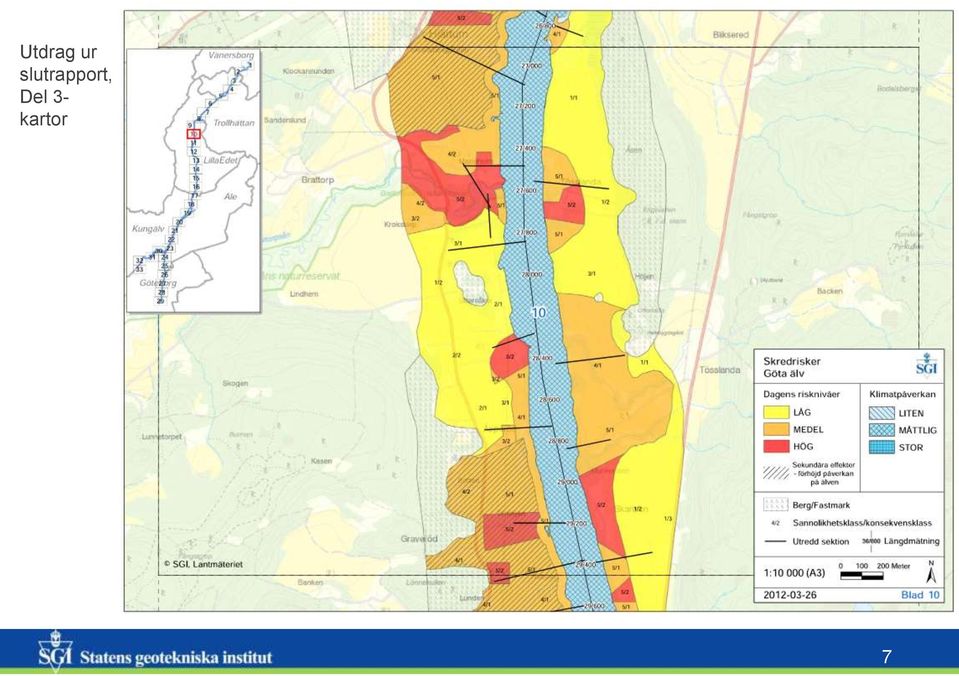

7 Utdrag ur slutrapport, Del 3- kartor 7

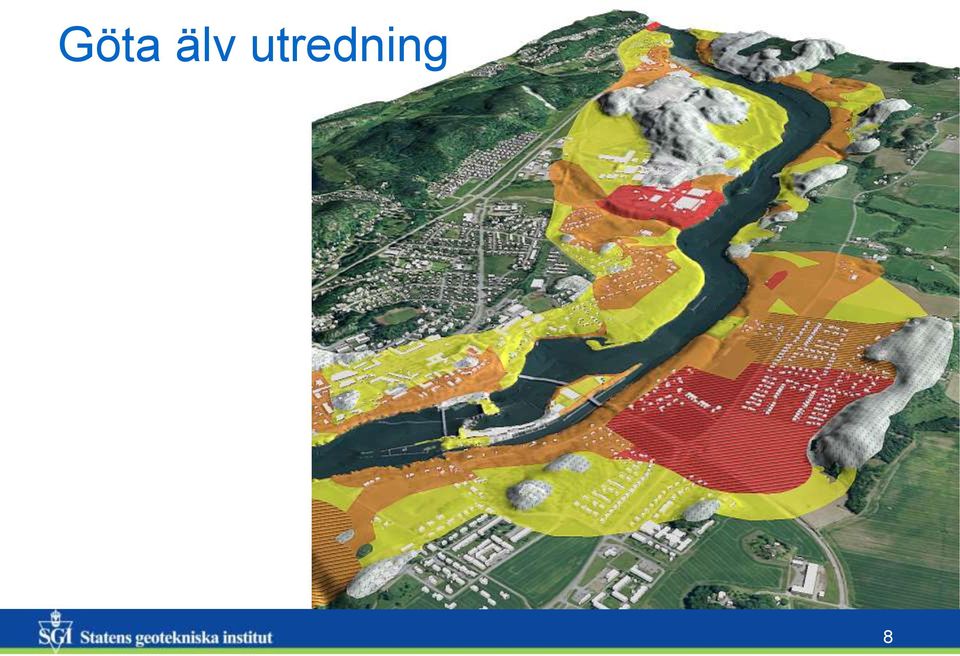

8 Göta älv utredning 8

9 Skredriskkartering Genomförs inom Klimatanpassningsanslag 2013 Anslaget används för klimatanpassningsinsatser inom myndighetens ansvarsområde genom nyttiggörande och komplettering av material från Göta älvuppdraget, metodutveckling samt genom ras- och skredriskkarteringar. Foto: SGI Foto: SGI Foto: SGI Foto: Ystads kommun Foto: SGI 9

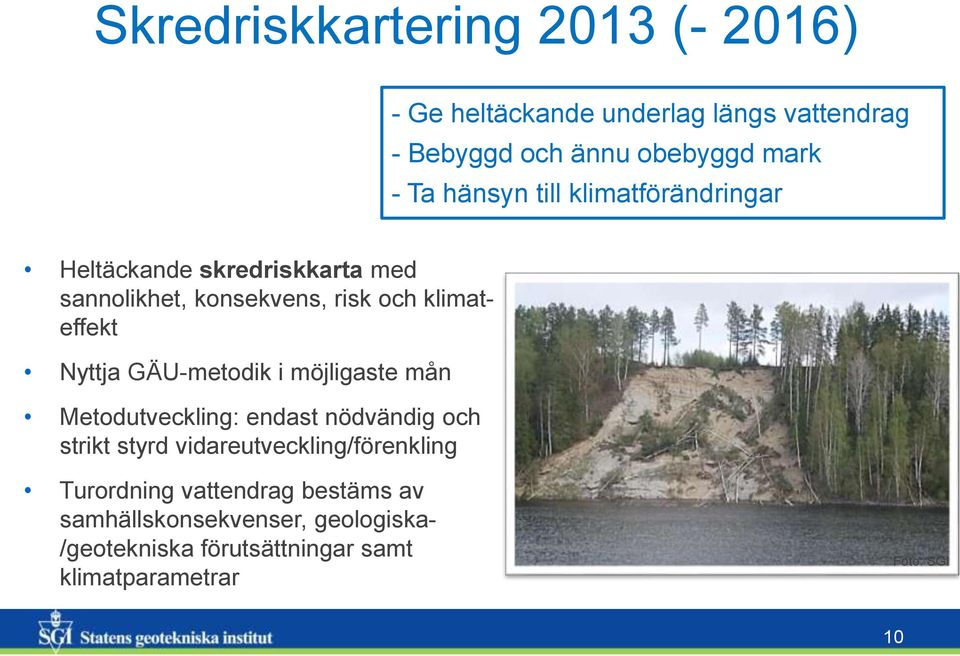

10 Skredriskkartering 2013 (- 2016) - Ge heltäckande underlag längs vattendrag - Bebyggd och ännu obebyggd mark - Ta hänsyn till klimatförändringar Heltäckande skredriskkarta med sannolikhet, konsekvens, risk och klimateffekt Foto: SGI Foto: SGI Foto: SGI Nyttja GÄU-metodik i möjligaste mån Foto: Ystads kommun Foto: SGI Metodutveckling: endast nödvändig och strikt styrd vidareutveckling/förenkling Turordning vattendrag bestäms av samhällskonsekvenser, geologiska- /geotekniska förutsättningar samt klimatparametrar Foto: SGI 10

11 Prioritering av områden för framtida skredriskanalys (SGI Publ. 6) Skred i betydande omfattning fram tills idag Konsekvenserna av skred kan bli stora för samhället Klimatförändringarna förväntas öka risken märkbart Vattendrag Huvudavrinningsområde (Haro, SMHI) Längd (km) Luleälven Luleälven 151 Umeälven Umeälven 152 Ångermanälven Ångermanälven 126 Dalälven A Dalälven 175 Dalälven B Dalälven 18 Klarälven A Göta älv 103 Klarälven B Göta älv 116 Norsälven Göta älv 29 Kolbäcksån Norrström 58 Arbogaån Norrström 53 Eskilstunaån Norrström 25 Norrström utlopp Norrström 44 Anråsälven "Bohuskusten" 29 Örekils-/Munkedalsälven "Bohuskusten" 13 Anråse å "Bohuskusten" 10 Säveån Göta älv 30 Viskan Viskan 45 SGI, SGU, SMHI, LM Geodatasamverkan 11

12 Erosion Samhällsbehov Klimatförändringar Ökade flöden Högre vattenhastigheter Kommunal planering Mer fartygstrafik 12

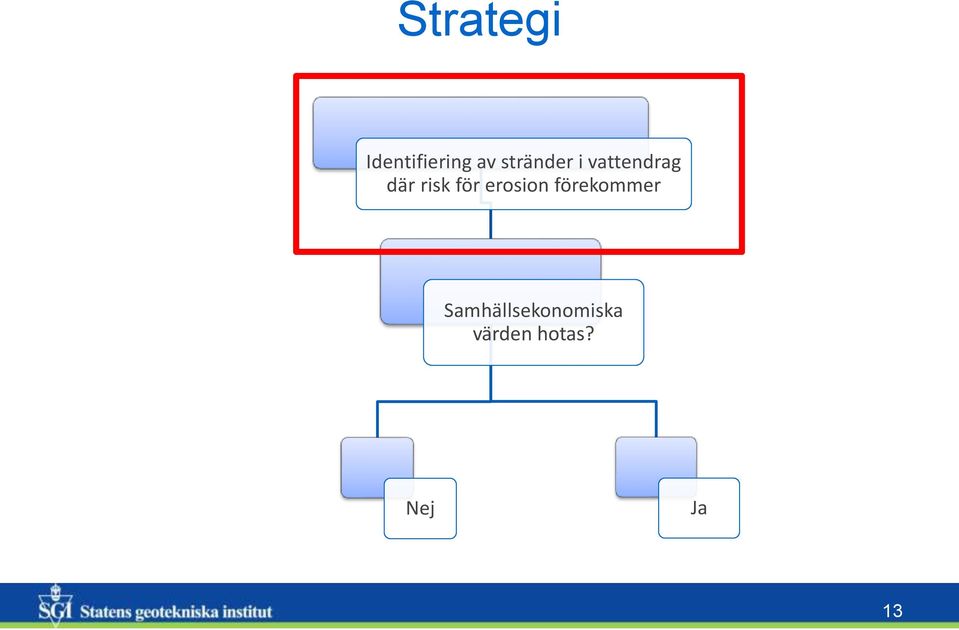

13 Strategi Identifiering av stränder i vattendrag där risk för erosion förekommer Samhällsekonomiska värden hotas? Nej Ja 13

14 Översiktlig inventering Översiktlig kartering av vattendrag med avseende på förutsättningar för erosion. Ca 80 vattendrag karterade De flesta ligger på SGIs hemsida samt i geodatasamverkan. 17

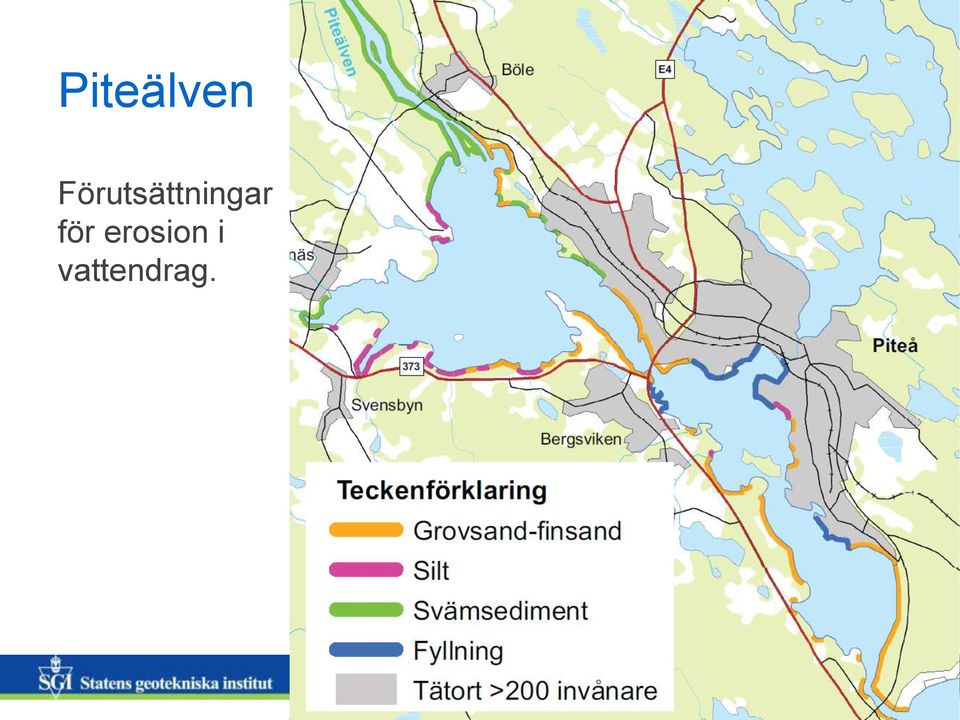

15 Piteälven Förutsättningar för erosion i vattendrag. 18

16 Översiktlig kartering risker Översiktlig kartering av risker för stranderosion Kuster Vattendrag SGI Varia

17 Översiktlig kartering risker SGI Steg 1: Översiktlig inventering av erosion (Skala 1: ) Steg 2: Förstudie - avgränsning av områden (Skala 1:50 000) Steg 3: Huvudstudie sårbarhetskartering (Skala 1:10 000) Kommuner Steg 4: Fördjupad utredning - erosionsrisker Steg 5: Dimensionering 20

18 Sårbarhetskartering (steg 3) Multi Scale CVI, A Cooper and S. McLaughlin Arbeta i olika skalor Nationell nivå Regional nivå Kommunal nivå Olika parametrar beroende på skala 21

19 Erosionsindex Naturliga förhållanden Geologi Släntlutning Markanvändning Pågående erosion Erosionsskydd Påverkan Erosionsindex Samhällsvärden Vattenhastighet Vattenflöde Bebyggelse Industrier Vägar Järnvägar Kulturvärden Rekreation/fritid Naturvärden 22

20 Naturliga förhållanden Parameter/Värde Geologi Fast material eller liten känslighet för erosion. (sedimentärt berg, morän, lera) Måttligt eroderbart material (grus, grov sand, siltig morän, lerig silt, siltig lera och torv) Lätteroderat material (fin- och mellansand, silt och svämsediment) Släntlutning Flackare än 1:3 1:1,5 1:3 Brantare än 1:1,5 Pågående erosion Presenteras som linje på kartan Erosionsskydd Presenteras som linje på kartan Markanvändning Skog/bebyggelse/ hårdgjorda ytor. Rikligt med marktäckande växter/buskage Åker. Något marktäckande och/eller träd Ej brukad åker/annan öppen mark. Mycket sparsam marktäckning eller bar jord 23

21 Påverkan Parameter/Värde Vattenhastighet < 0,2 m/s 0,2 0,7 m/s > 0,7 m/s Vattenflöde Minskning eller ökning < 10% Ökning 10 40% Ökning >40% 24

22 Samhällsvärden Parameter/Värde Bebyggelse Ingen bebyggelse - Bebyggelse Industrier Inga industrier - Industrier Vägar Lokala och enskilda vägar Länsvägar Riks- och Europavägar Järnvägar Ingen järnväg - Järnväg Kulturvärden Kulturvärden saknas - Värdefulla kulturvärden Rekreations- och fritidsområden Saknas - Rekreations / fritidsområden Naturvärden Saknas Naturvärden 25

23 Metodik Naturliga Förhållanden (CC) Påverkan (CF) Samhällsvärden (SE) Erosions Index (EI) Erosions index = CC + CF + SE /3 26

24 Metodik Naturliga Förhållanden (CC) Geologi Släntlutning Markanvändning Påverkan (CF) Vattenhastighet Vattenflöde Samhällsvärden (SE) Bebyggelse Industrier Vägar Järnvägar Kulturvärden Rekreation/fritid Naturvärden Erosions index (EI) = CC + CF + SE /3 27

25 Granö Lantmäteriet, geodatasamverkan

26 Lantmäteriet, Diarienummer I2013/

27 Lantmäteriet, Diarienummer I2013/

28 Lantmäteriet, Diarienummer I2013/

29 Lantmäteriet, Diarienummer I2013/

30 Sårbarhetskarta Rött = sårbart Grönt = ej sårbart 33

31 Sårbarhetskarta Rött = sårbart Grönt = ej sårbart 34

32 Sårbarhetskarta Erosionsskydd Erosion Rött = sårbart Grönt = ej sårbart 35

33 Användning Kommunal översikts planering Stöd till regional samverkan Stöd till myndigheter Länsstyrelser 36

34 Tack! 37
