1 Uppdrag: Minska riskerna för ras, skred och stranderosion (2018: Göta Älv-delegation) 1 GIS-stöd analys & beräkning 1 flygbild & satellit online applikationer scripting visualisering 2D/3D

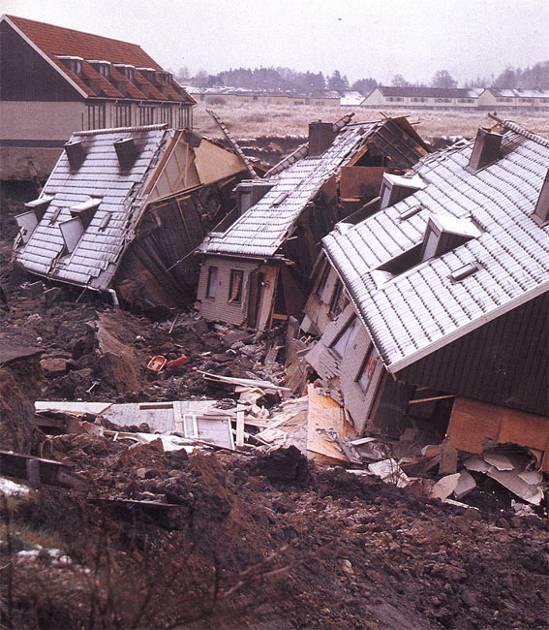

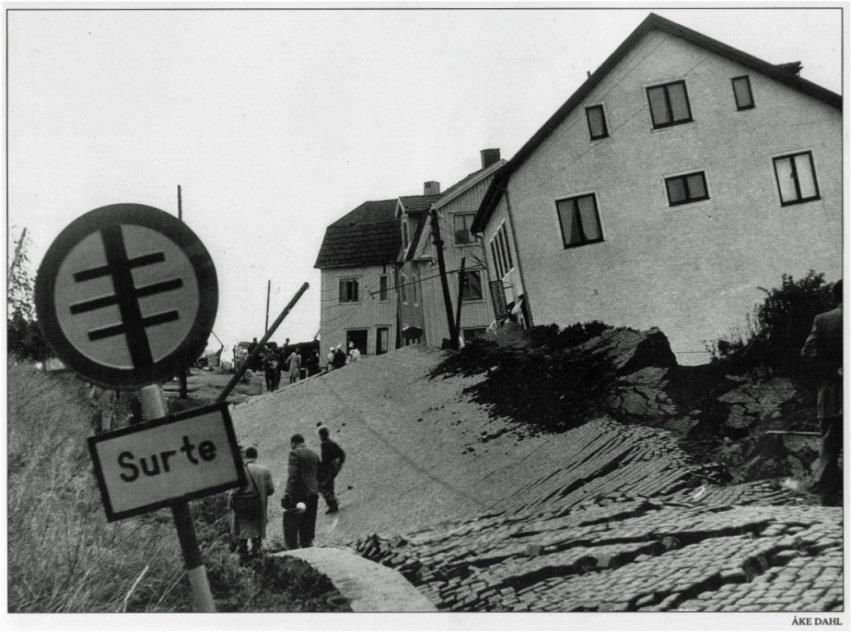

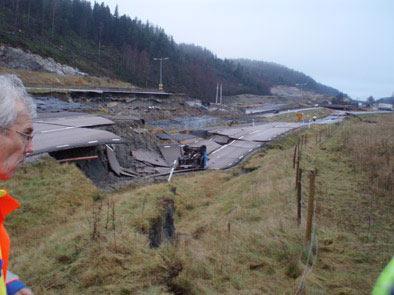

2 2 Skredrisker 2 Surte 1950, 1 död, 300 hemlösa, 30 skadade hus Tuve 1977, 9 döda, 300 skadade Geoteknik är läran om jord och bergs tekniska egenskaper samt dess tillämpning vid främst byggnads- och anläggningsverksamhet Småröd 2006, samhällskostnad > 500 Mkr Trigger: felaktig placering av fyllnadsmassor SGI utreder potentiella skredriskområden, bl a mht klimatförändringar. (Risk = sannolikhet * konsekvenser) Från (~1500, jmfr. Norge >10.000)

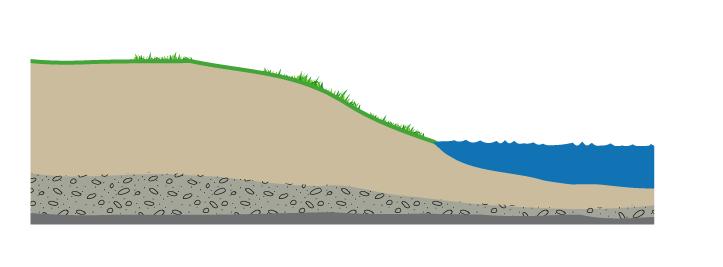

3 3 Exempel på orsaker till skred 3 Riklig nederbörd Belastning Höjd grundvattennivå Grundvattennivå Glidyta Erosionskada eller Avschaktning Sänkt vattennivå Höjd vattennivå Vattendrag sen finns det ras också

4 4 4 Distribution & exponering på webben

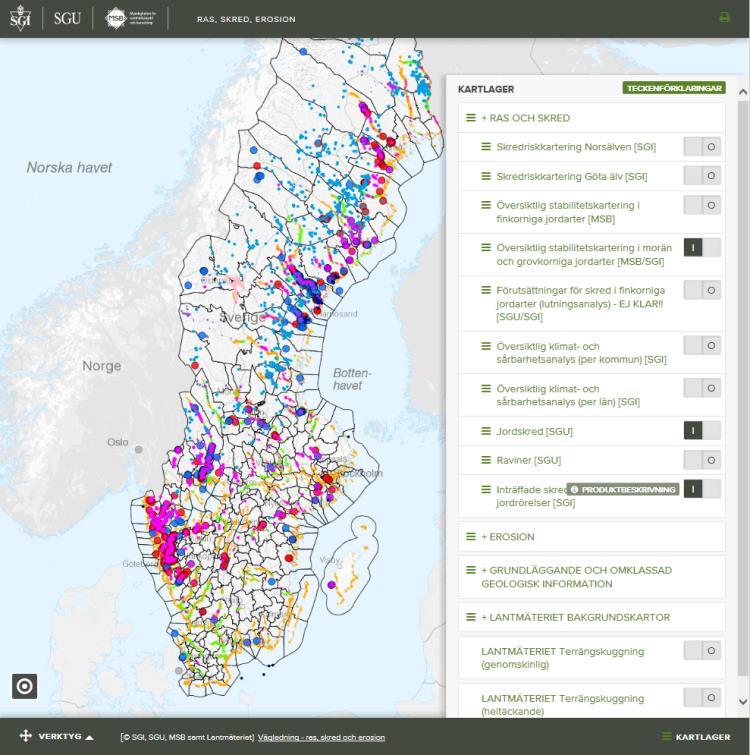

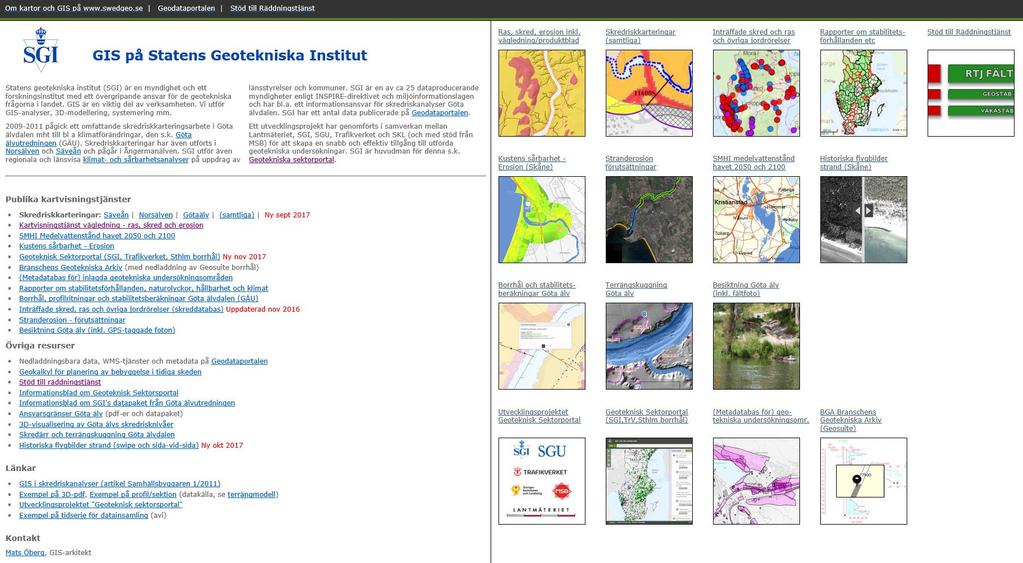

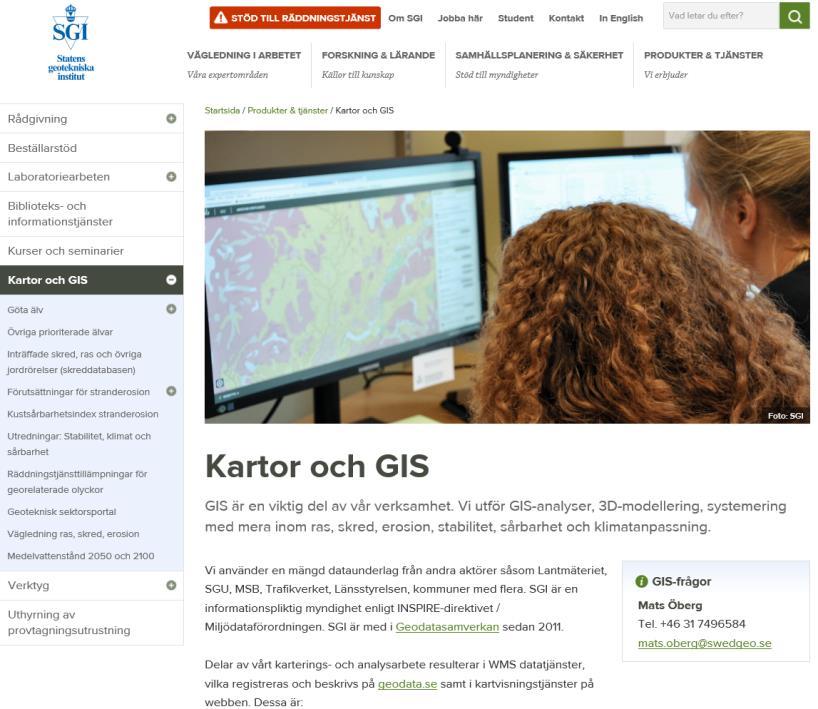

5 5 5 Många resultat exponeras som WMS och i kartvisningstjänster

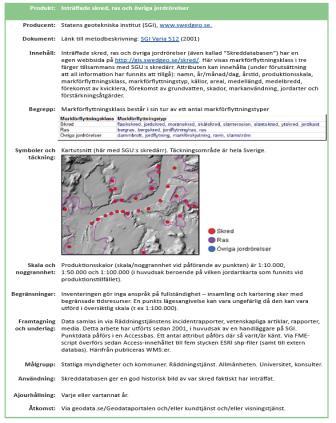

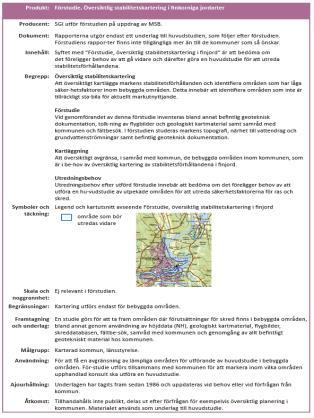

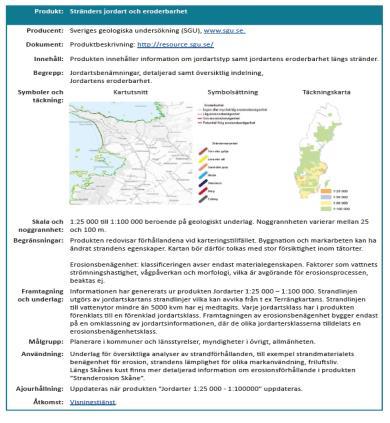

6 6 VÄGLEDNING PRODUKTBLAD 6 KARTVISNINGSTJÄNST

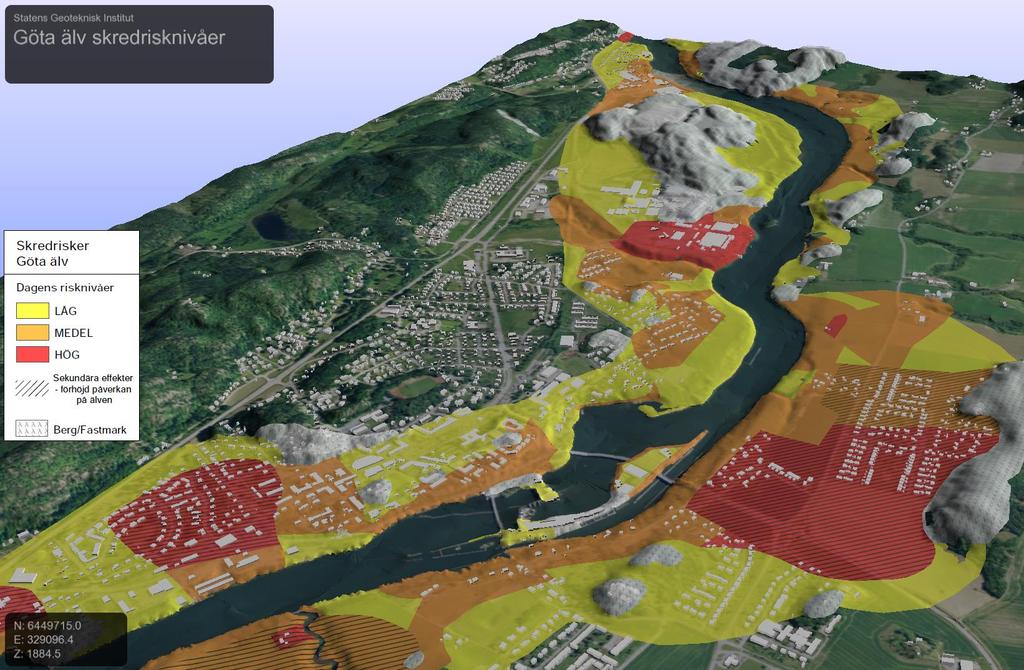

7 7 Interaktiva 3D-kartor 7

8 8 Kommunikation & utveckling... 8

9 9 TiB (Tjänsteman i Beredskap) på SGI 9 Foto: Birger Lallo/Skandinav Bildbyrå Vid akuta ärenden bistår SGI räddningstjänsten, annan kommunal instans och statliga myndigheter med expertkunskap för att undanröja hot och reducera skadeverkningar TiB på SGI (fr. o. m. 1 dec 2015) Nås via SOS Alarm Tillgänglig på telefon alla timmar, alla dagar i veckan Återkoppla vid larm inom 15 minuter Redo för Lync-/telefonmöte med andra instanser inom en timme Vid behov, bedömt i samspel mellan SGI och Räddningstjänst, infinna sig på plats

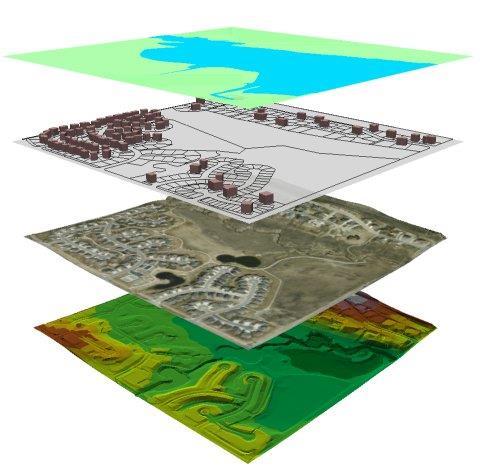

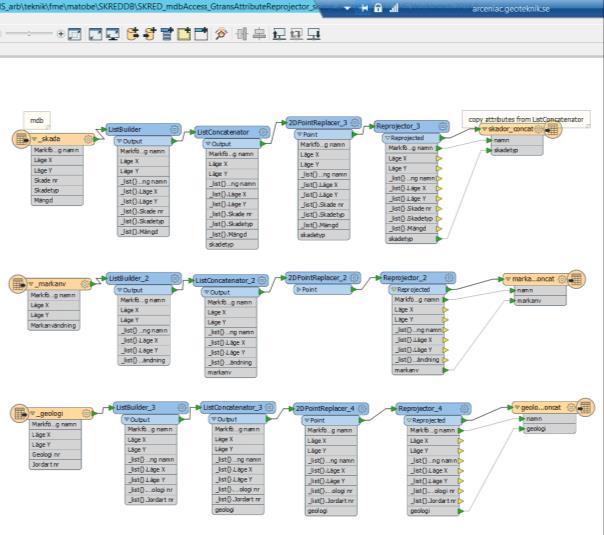

10 10 10 Ca 10 lager > 60 lager > 30 lager

11 11 11 Tillämpningar: kartering modellering verktyg arkiv utbildning etc

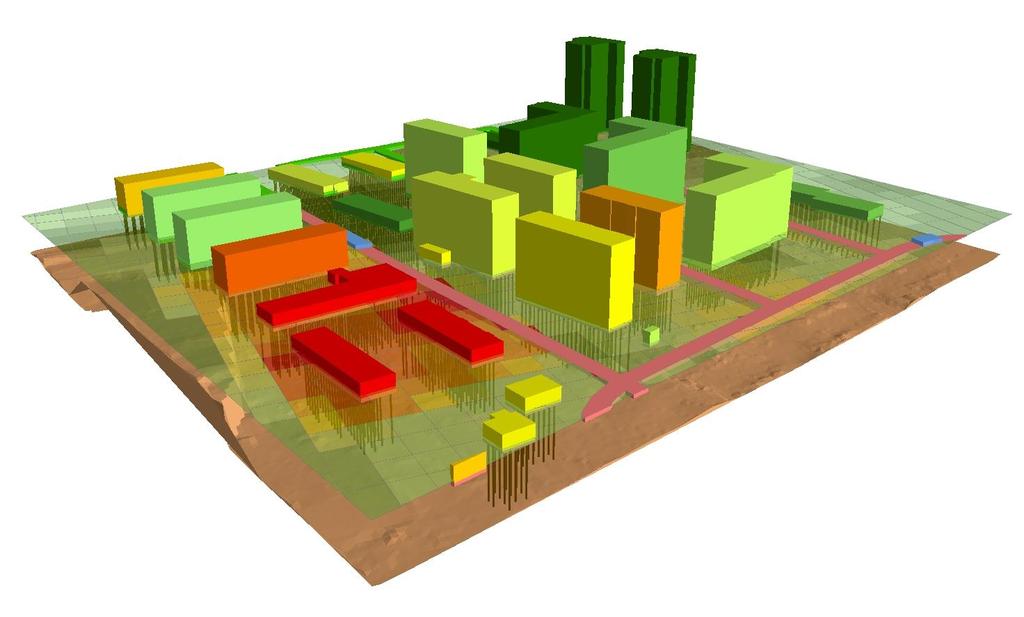

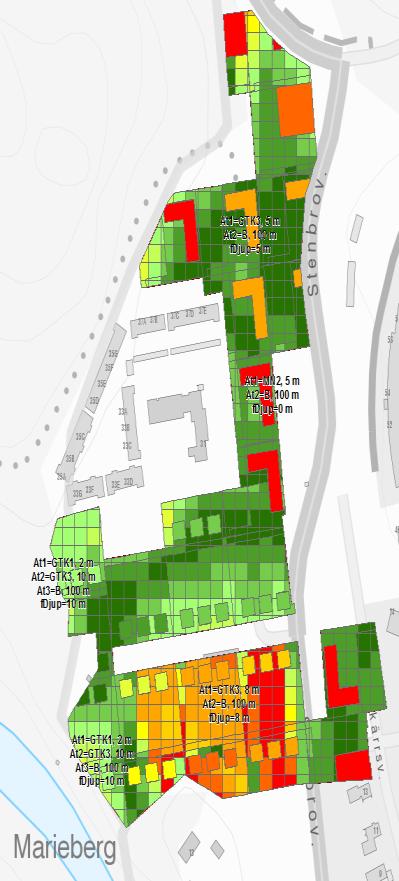

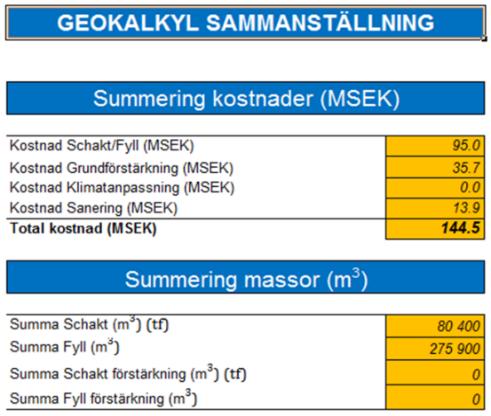

12 12 GEOKALKYL 2D-kartor 12 Excelrapporter Dyrast Dyrare Dyrt 3D-kartor

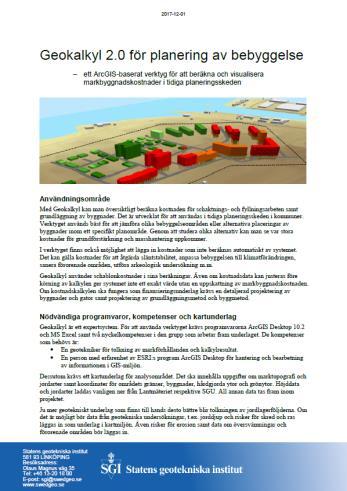

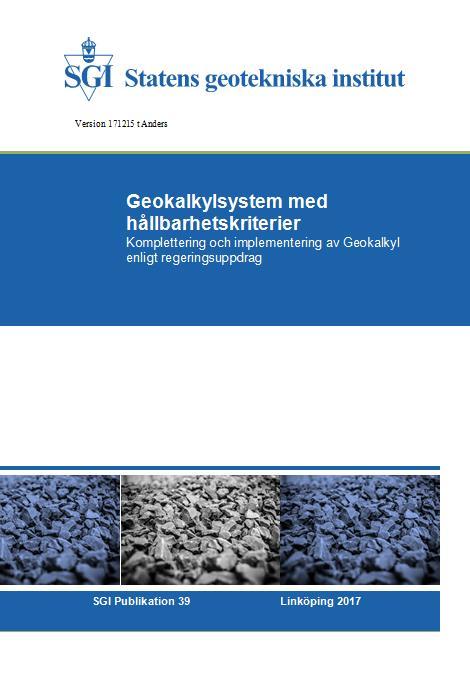

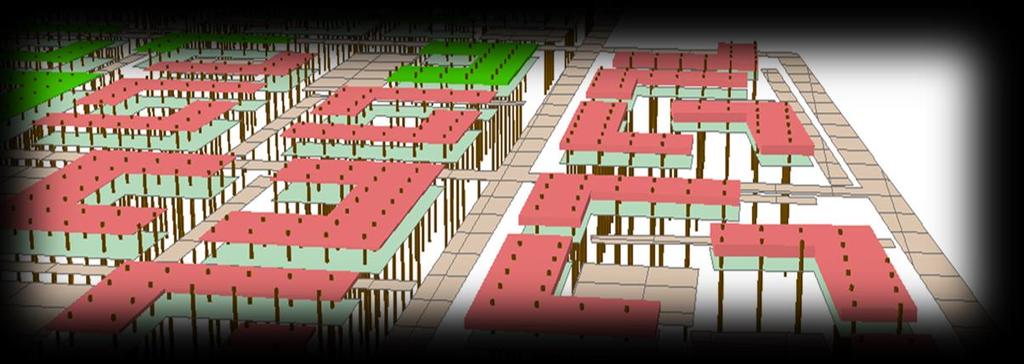

13 13 13 Geokalkyl nya funktioner Schaktmassornas användbarhet Klimatpåverkansindex

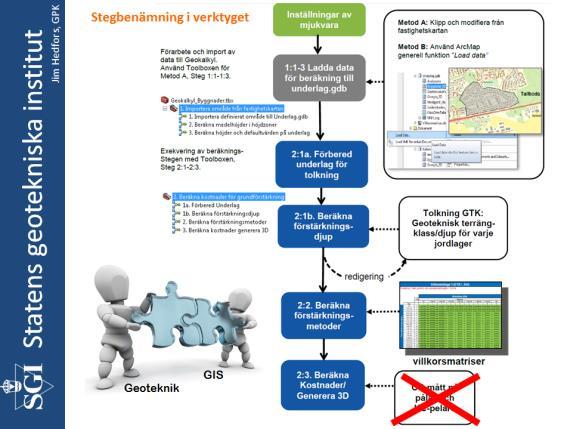

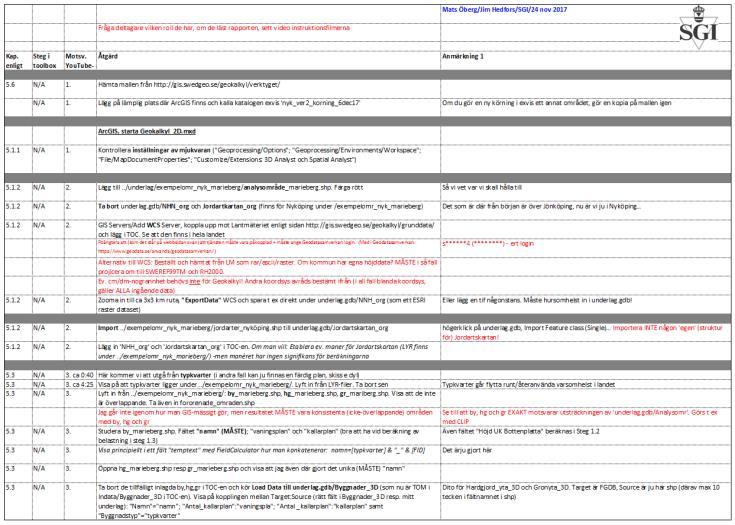

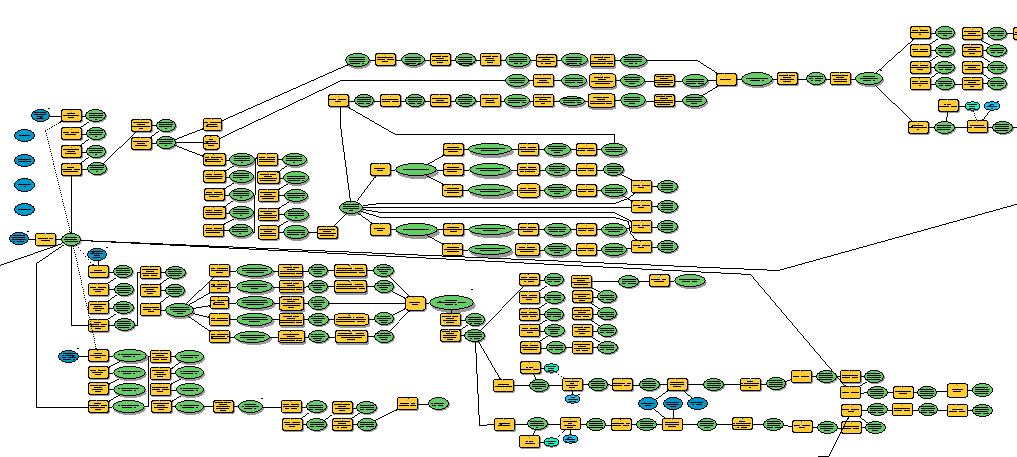

14 14 Förbered underlag Byggt i ArcGIS Model Builder 14 Beräkna förstärkningsdjup Beräkna förstärkningsmetoder Beräkna Kostnader/ Generera 3D

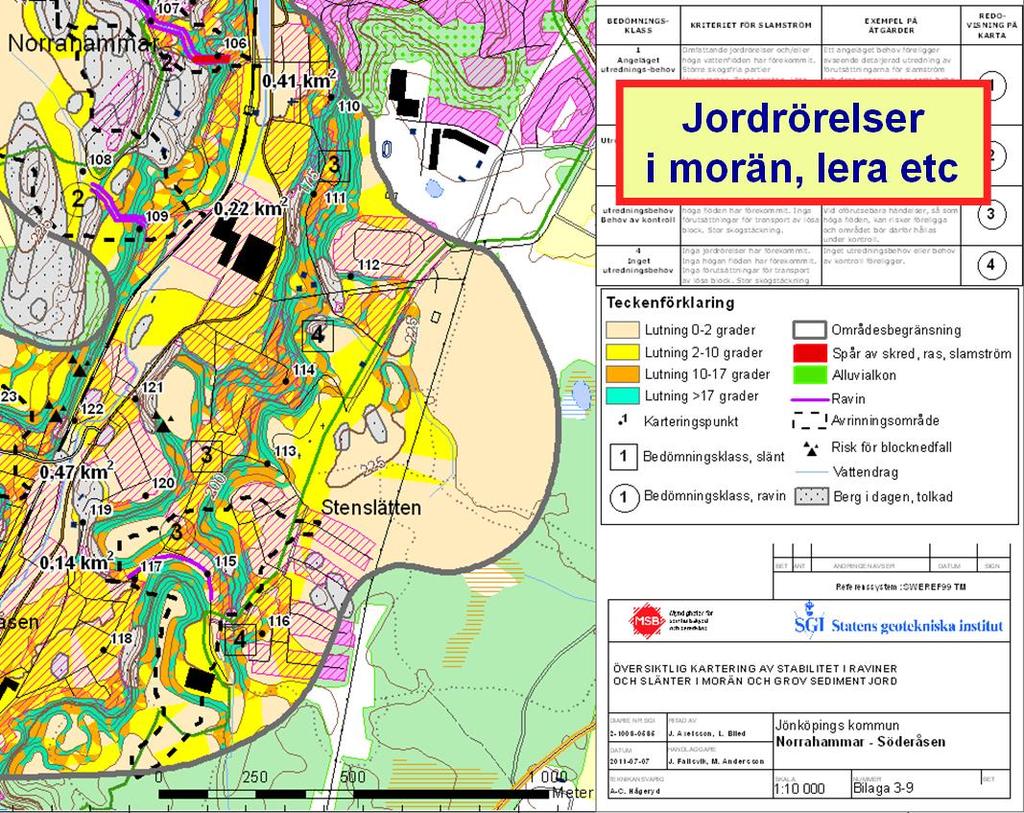

15 15 Slamströmmar/ Stabilitet? 15

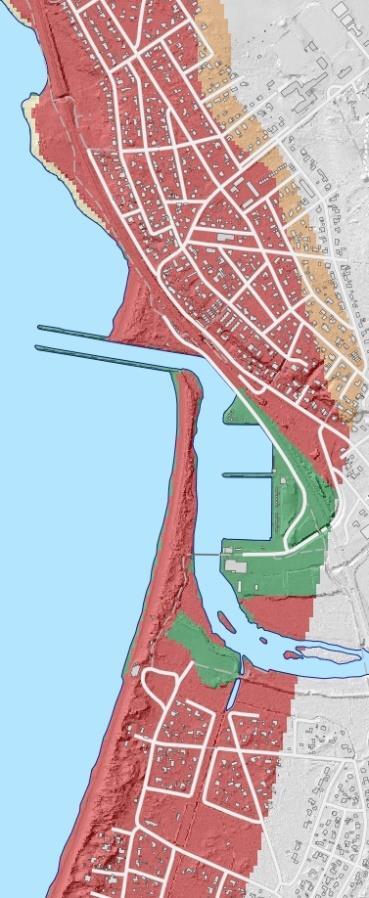

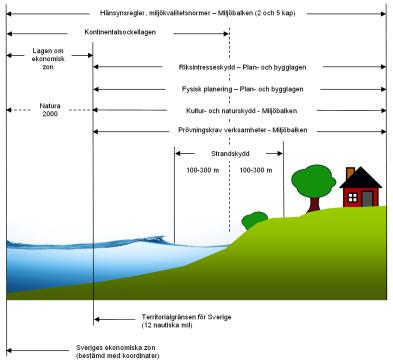

16 Stranderosion 16 NH 16 Jordart Batymetri Exponering Infrastruktur Vattennivåer

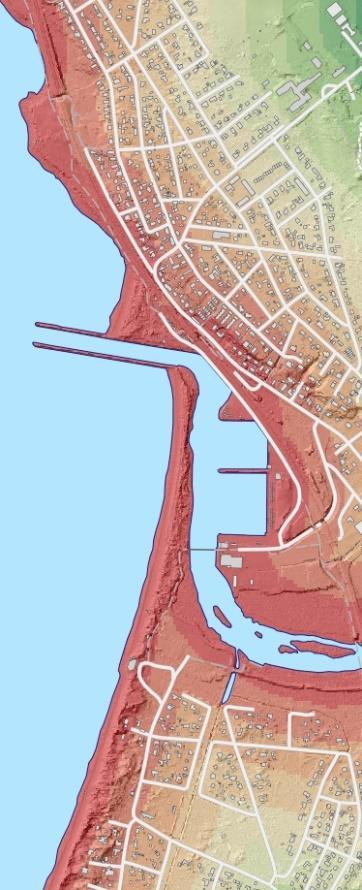

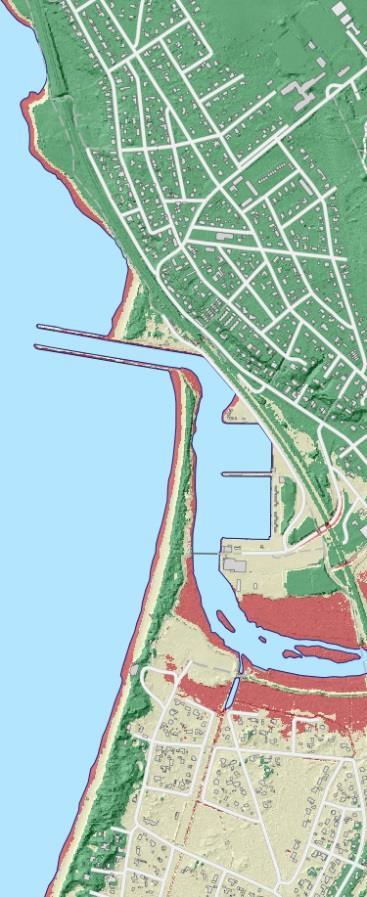

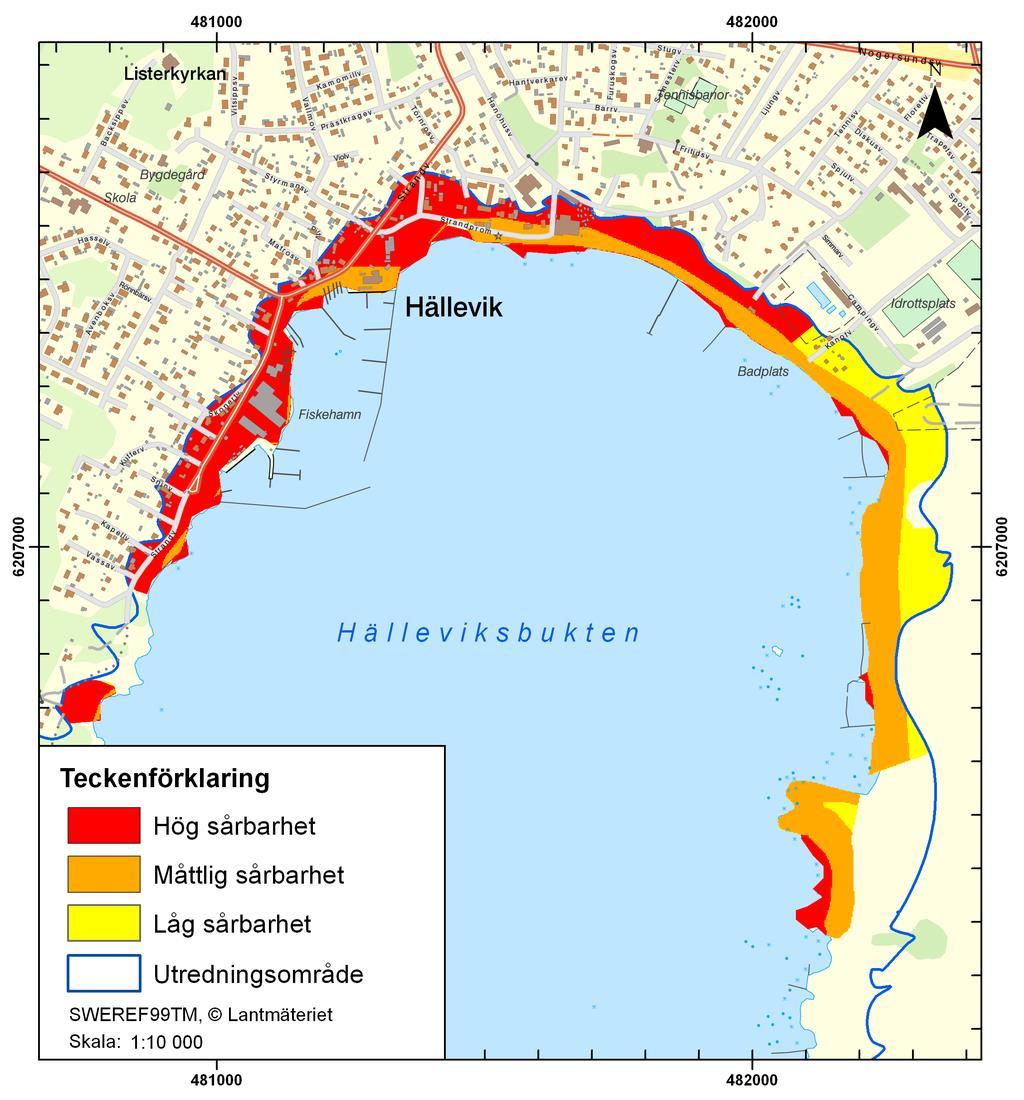

17 Kustsårbarhetsindex, KSI G T K M S A EI = G T K M S2 A 2 G = Jordartsgeologi T = Topografi K = Klint M = Markanvändning S = Socioekonomisk konsekvens A = Avstånd till vatten

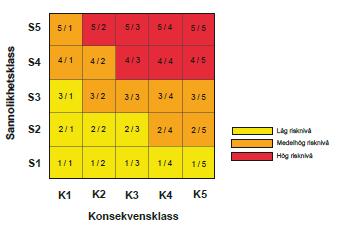

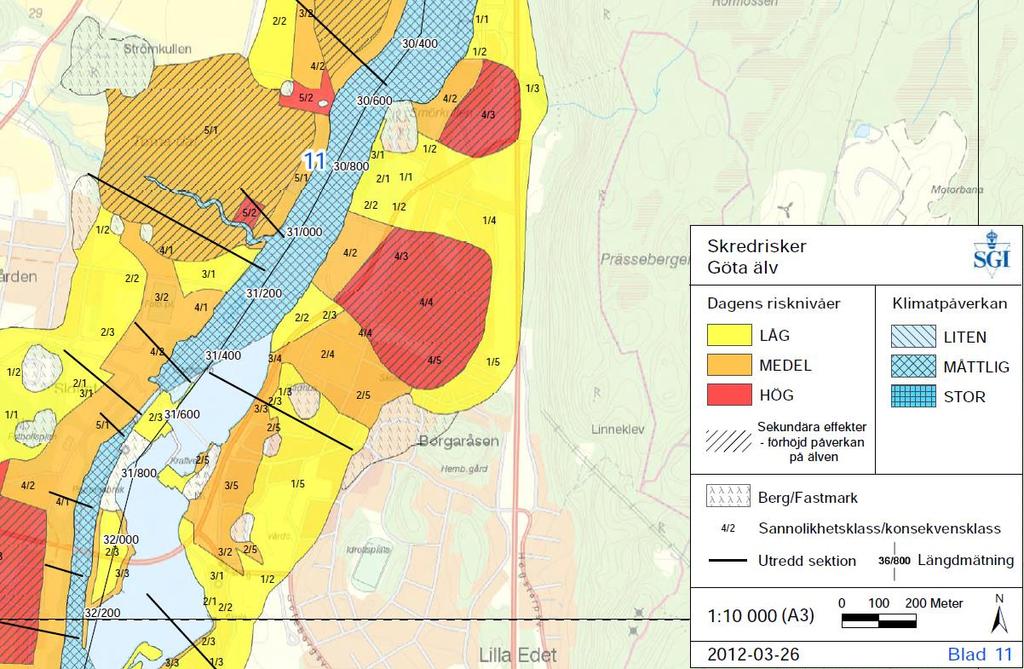

18 18 Skredriskmodellering R=S*K 18

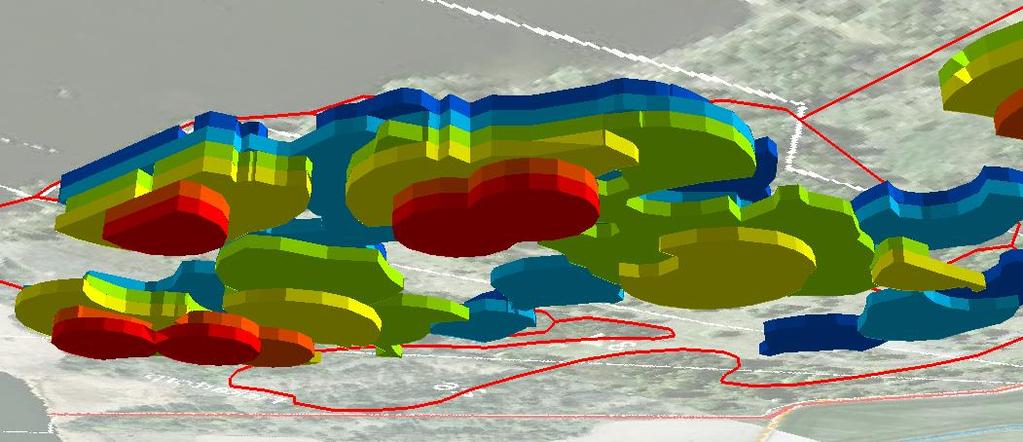

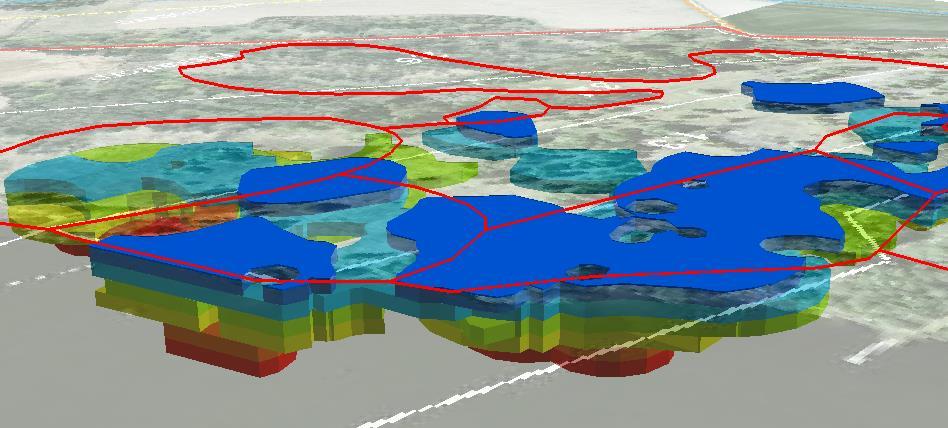

19 19 3D-visualisering spridningsproblematik 19 Flygbild Underjordsbild Hedfors

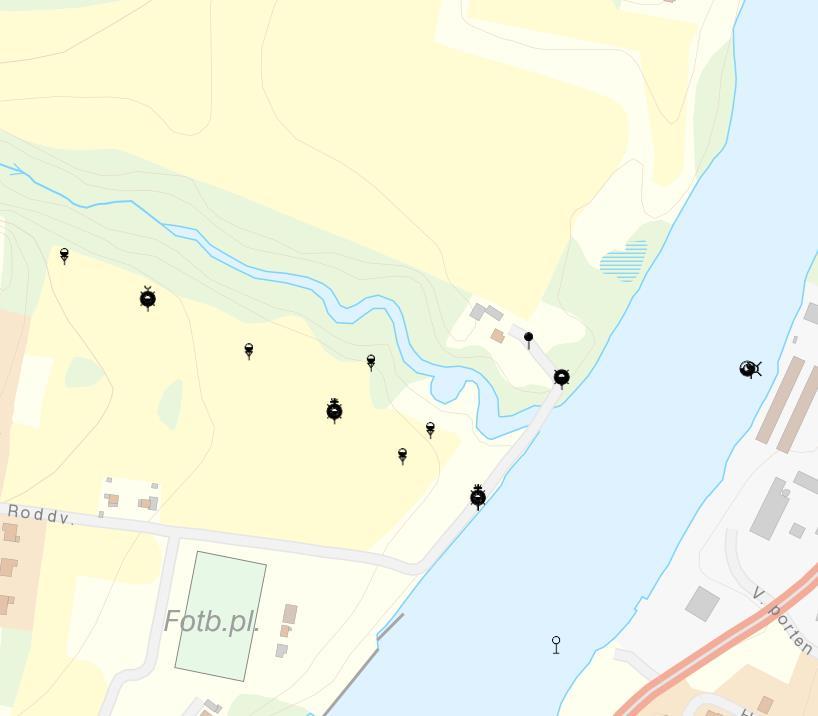

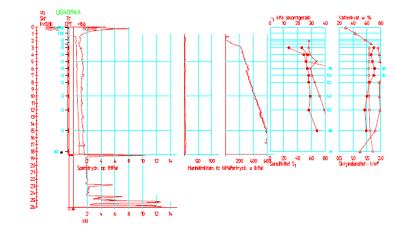

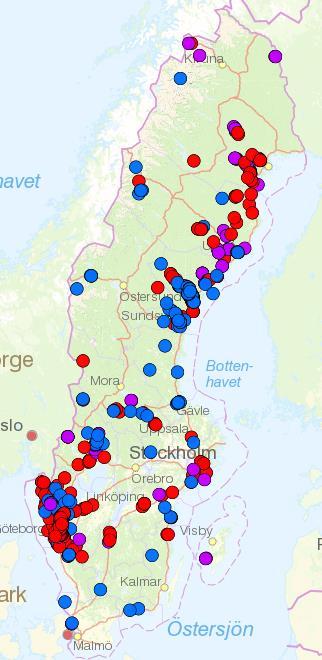

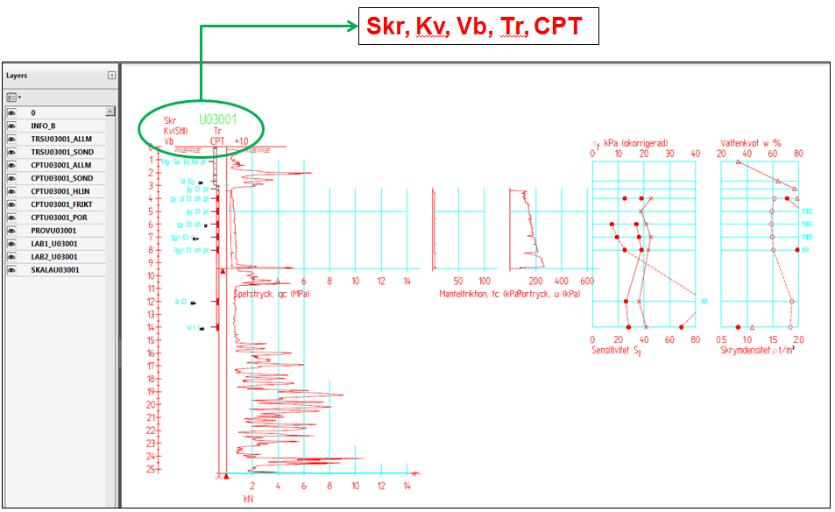

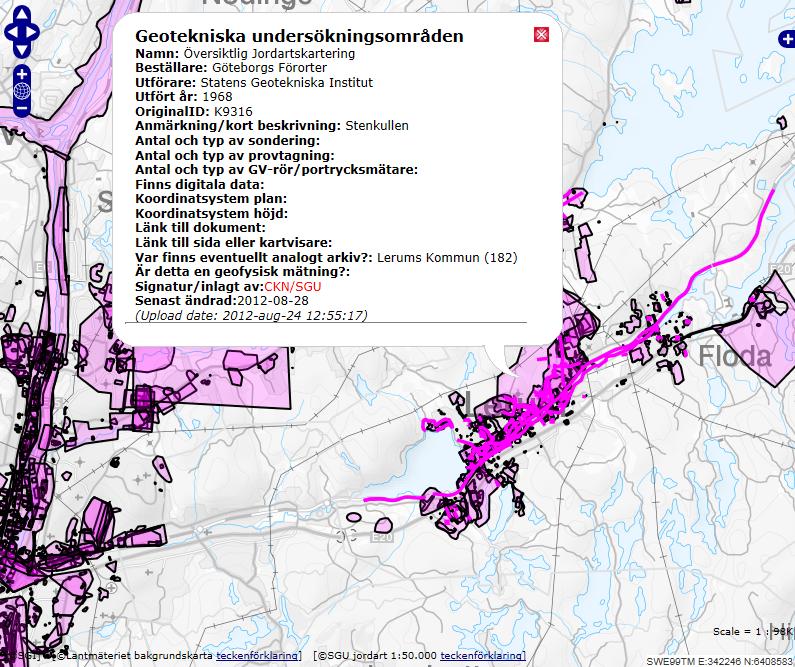

20 Geotekniskt borrhålsarkiv 20 GeoSuite-projekt med korrekt plansymbol, profilritning samt ev. RGeo/MUR 20 Geotekniska undersökningsområden, ca registreringar. Områden ritas in via webbapplikation eller laddas upp som shp-filer Geodata.se Geoteknisk sektorsportal är några tematiska WMS-er av hundratals andra från svenska myndigheter och dataleverantörer

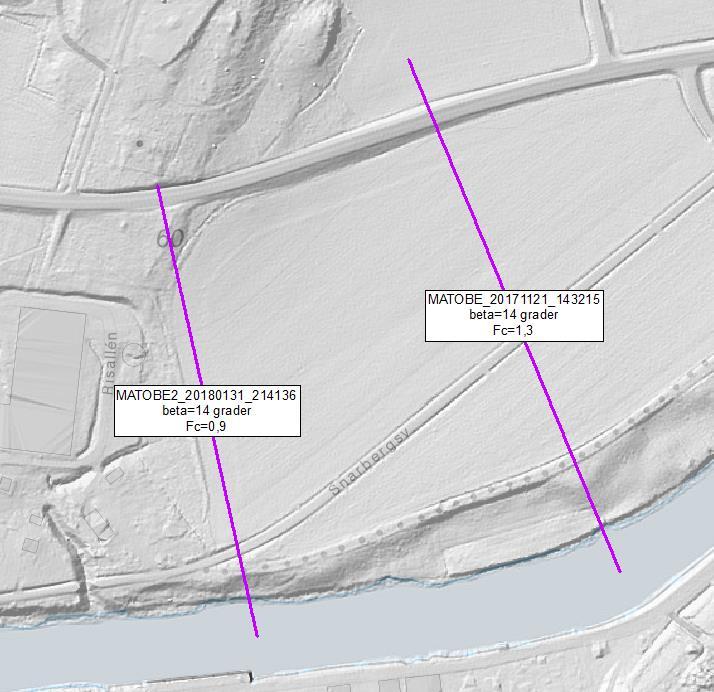

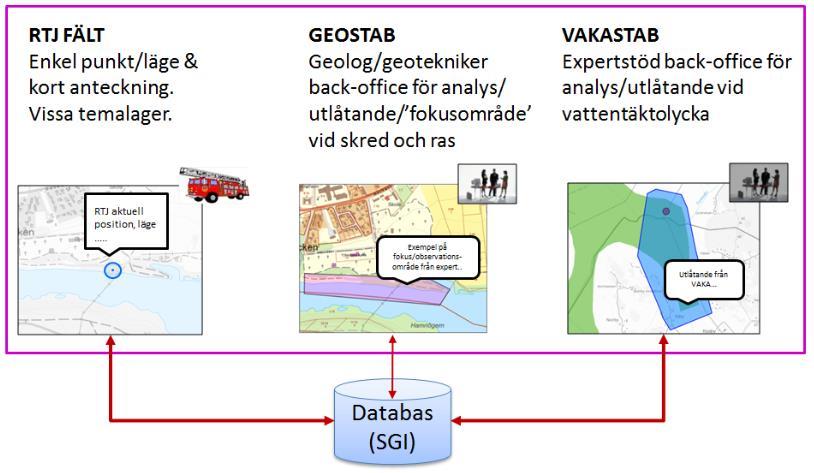

21 21 MSB2:4-projekt : ArcGIS-verktyg för Plan, Profil 21 (1:1) och överslagsberäkning av slänt ver MSB2:4-finasierat projekt Stöd till Räddningstjänsten och USARteam i akuta ras- och skredsituationer - webbaserad och GIS-modellerad överslagsberäkning av markstabilitet (och vidare TiB-stöd från SGI) Fc = 5,5 * Cu / (ys*h + q yw*hw)

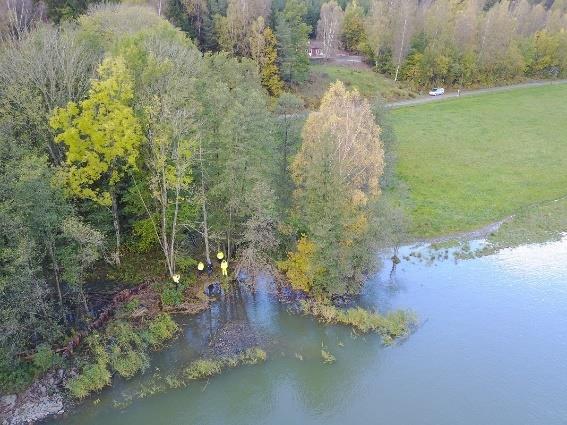

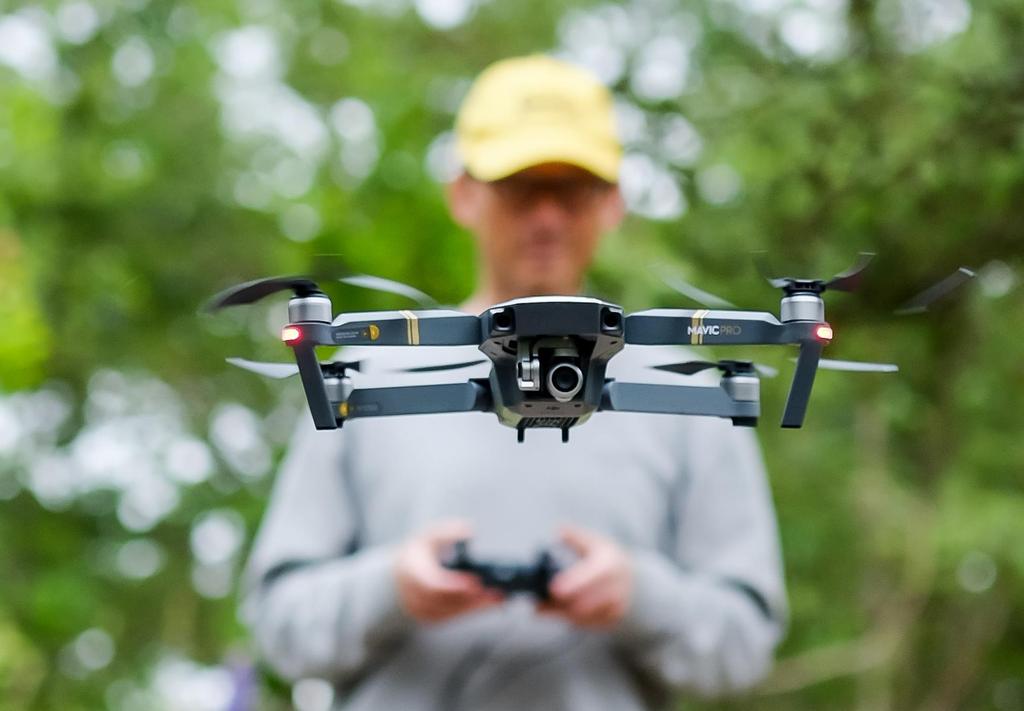

22 22 Drönare och bearbetning av data inom tillämpningsområdet georisker 22 L:\GIS_arb\teknik\dronare2017\föredrag_ULI_Geoforum_23jan18

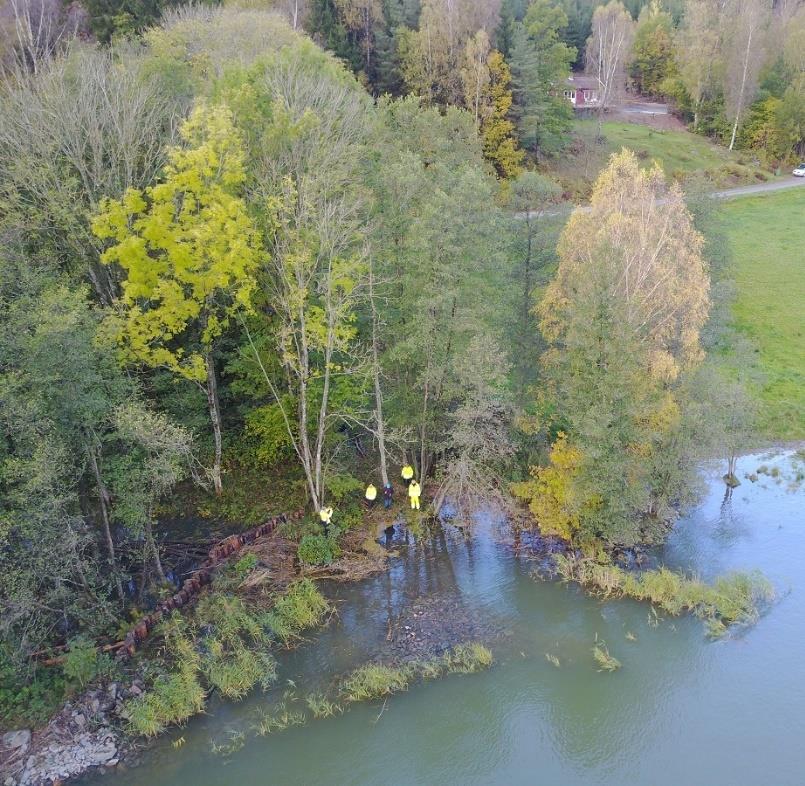

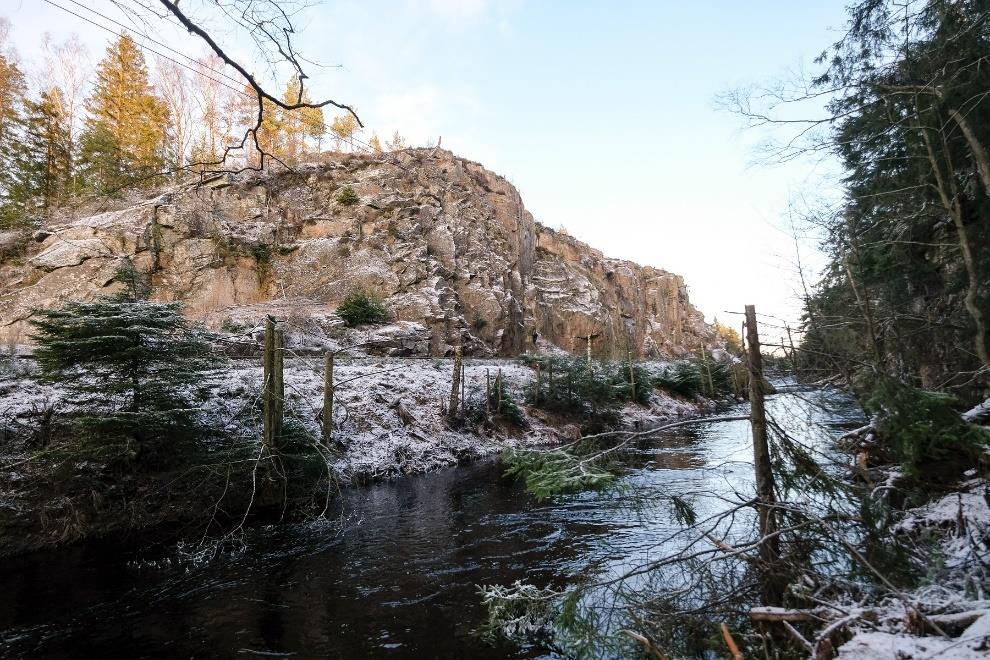

23 23 Skred LM NH 1m pix 23 Bedömning eller befintlig batymetri Skred = förändrad geometri Bergslänter Erosionsskydd (Tillägg maj 18: övervakning av stranderosion m h a satellitbilder?)

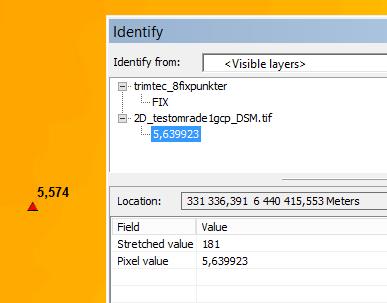

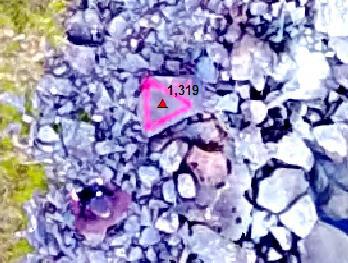

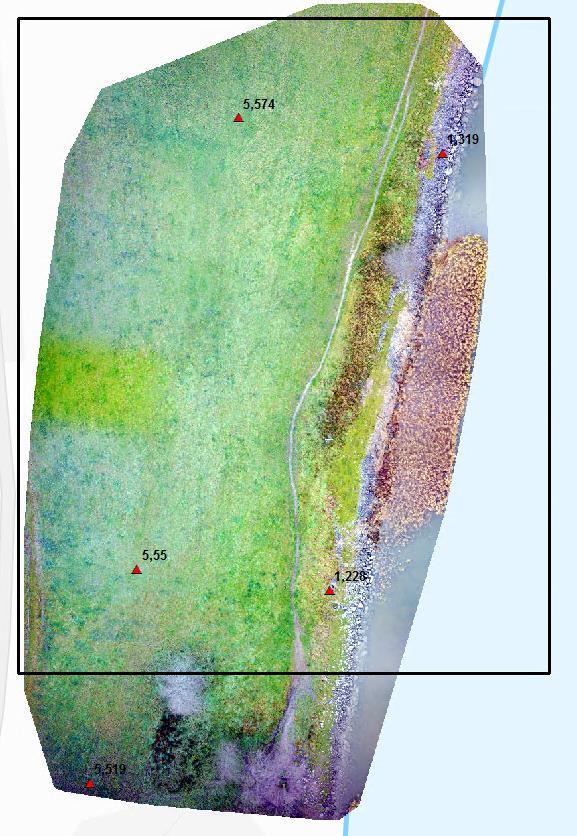

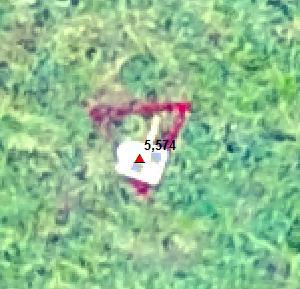

24 24 Efter bearbetning i Drone2Map (matchning av GCP-er till vissa bilder) får vi en mycket god överstämmelse = som är tillräcklig för våra ändamål i plan (SWEREF99TM) och i höjd (RH2000 med ~ dm-noggrannhet) 24

25 25 25 Verktyg / systemarkitektur

26 26 INSIDAN Klienter Win10 Citrix-miljö ArcGIS Desktop 10.5 (ArcGIS Pro) 2 Standard 4 Basic 2 Sp.An + 1 3D An Ext. Särskilda drift- och utv.maskiner FME Desktop (ESRI Ed.) Matlab mm 26 QGIS 2.6 (2.18) Drone2Map Server gisdb2 w7fjarrpc arceniac (utveckling) IIS, Tomcat (ArcGIS Server vilande) Datalager Postgres Fillager Olika nätverksresurser pg-script till utsidan

27 27 UTSIDAN Cloud ArcGIS Online FME Cloud (Tyréns) 27 Klienter OpenLayers3 mm Javascript (SWECO SGIMap) OL3 native Server wwwgis2 Geoserver wwwgis3 ArcGIS Server bga IIS, Tomcat Datalager Postgres Postgres SQL Server pg-script från insidan Fillager Fillager Fillager
