1 Bohus Varv HUVUDSTUDIE Undersökningar, riskbedömning och åtgärdsutredning Thomas Holm SWECO 1

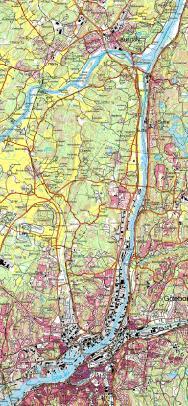

2 Bohus Varv vid Göta älv Kungälv Göteborg Vattenintaget, Lärjeholm 2

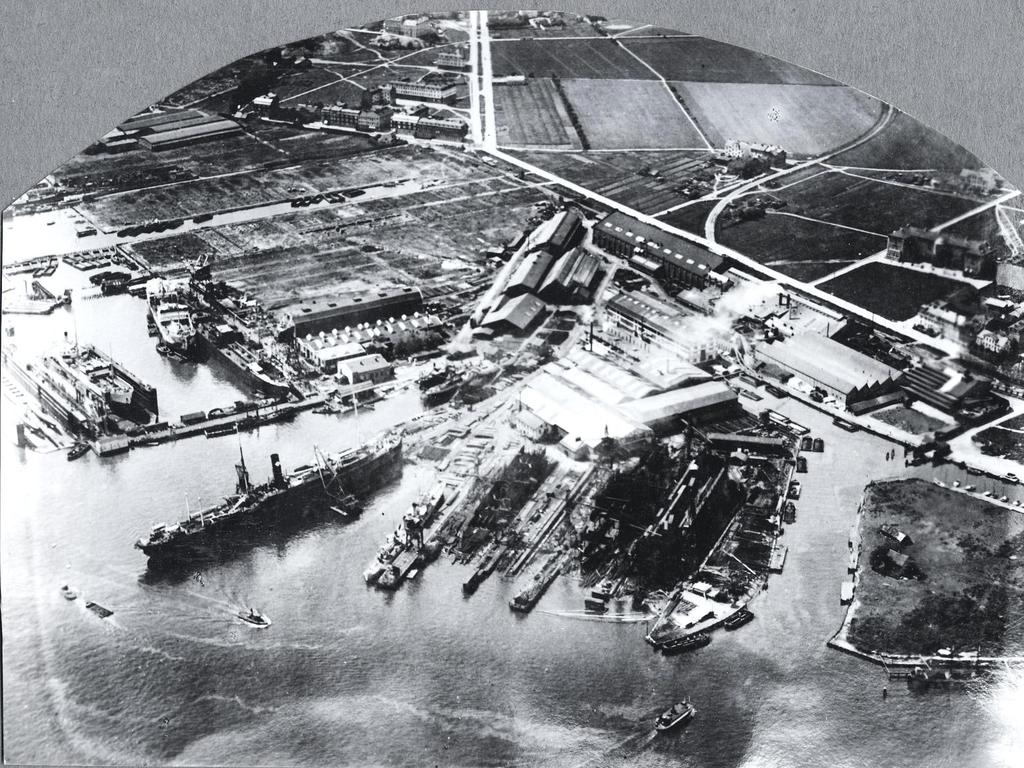

3 Fyllnadsmassors ursprung!? 3

4 Undersöknings- Program! 4

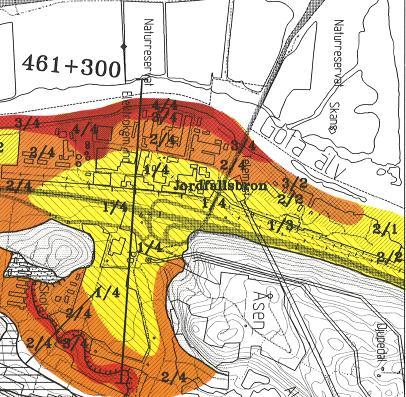

5 Geoteknik Risk för skred? (skredriskanalys 1995) F d Bohus varv gult = godtagbar stabilitet orange = osäker rött = ej godtagbar Stödfyllning utförd 1998! 5

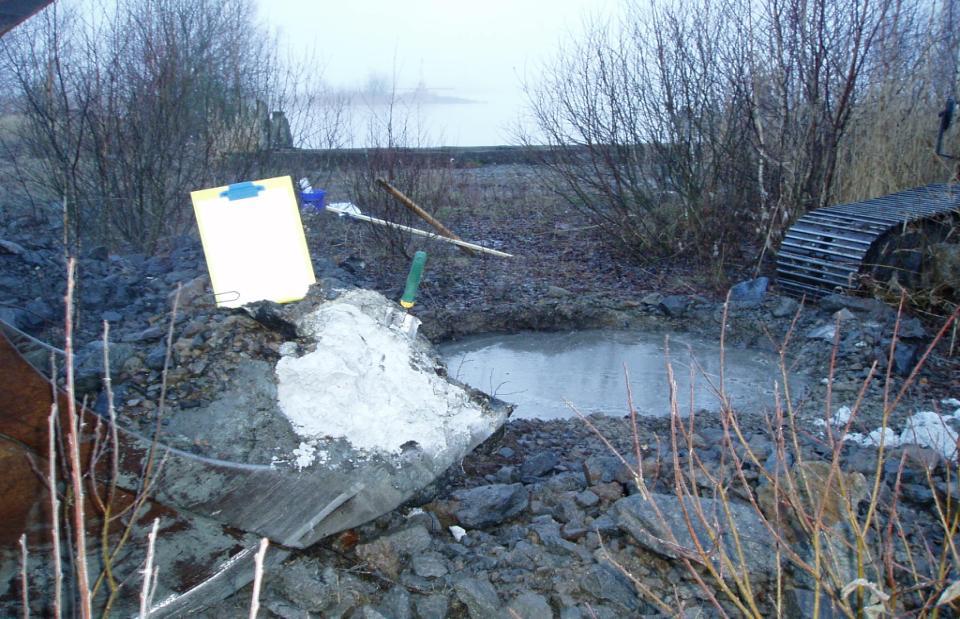

6 Fältundersökningar vid Göta Älv!! 6

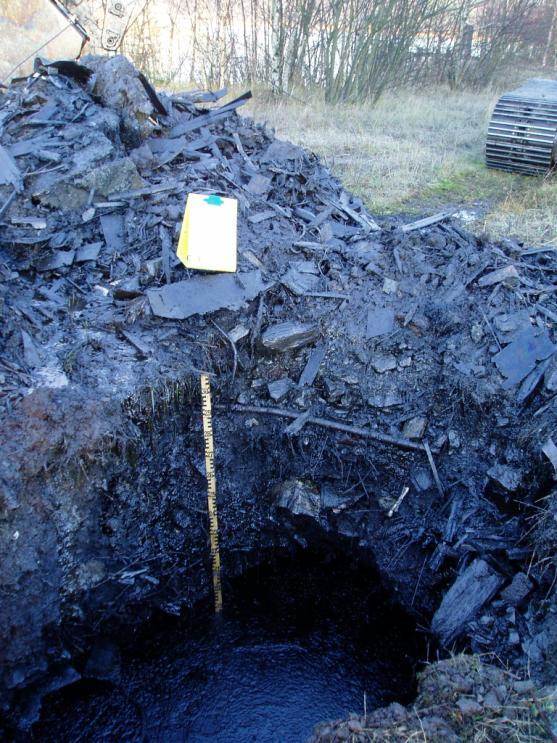

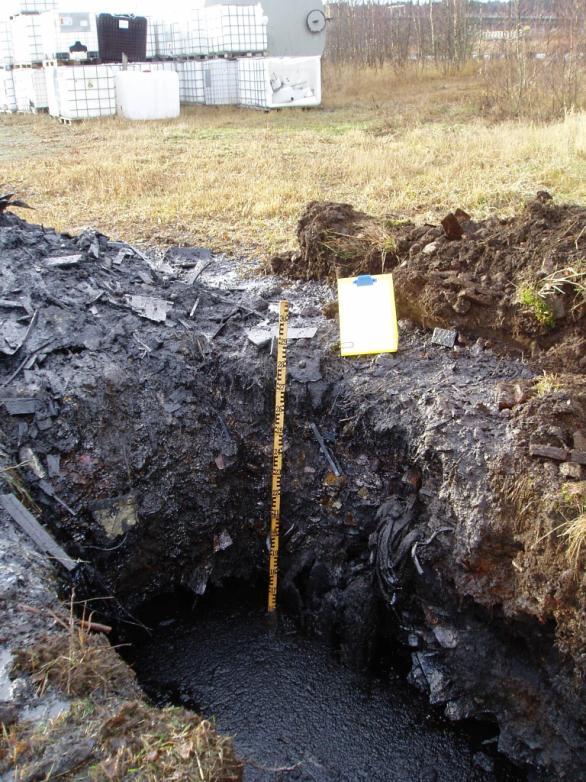

7 Undersökningar: 40 provgropar 43 skruvborrningar 10 grundvattenrör 10 sedimentprov Labanalyser: 50 metallanalyser (jord) 33 org. Analyser (jord) 21metall+olja (gv-prov) 10 metall+olja (sediment) 10 lakförsök (jord) 7

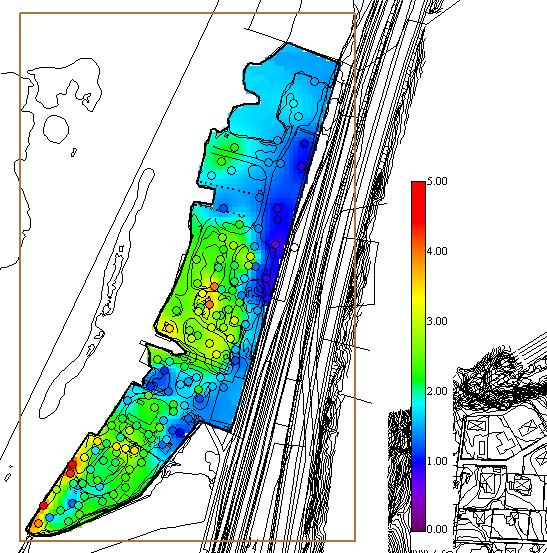

8 Bohus Varv, fyllnadsmassors mäktighet Fy på lera! 8

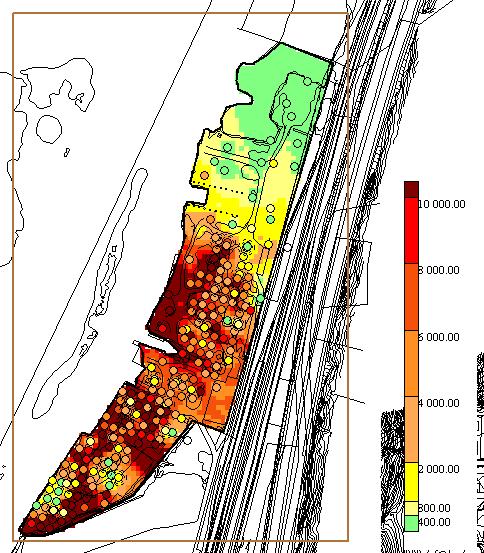

9 Bohus Varv, blyhalter i jord 0 0,5 m 0,5 4 m 9

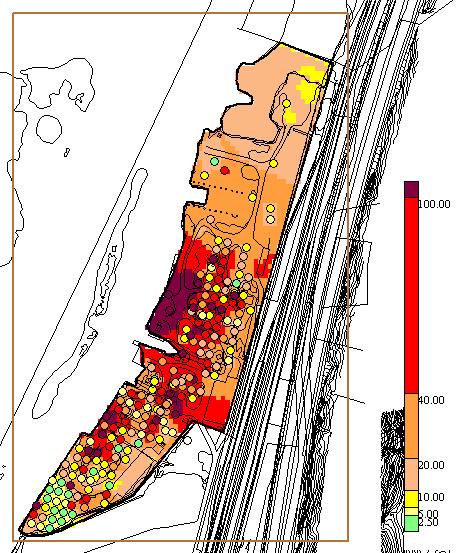

10 Bohus Varv, kvicksilver i jord 0 0,5 m 0,5 4 m 10

11 Metall Bohus Medelhalt varv, metaller i jord (mg/kg TS) Mängd (ton) Arsenik 65 9 Bly Koppar Kvicksilv er 60 4,5 Zink

12 FÖRORENINGSSITUATION! Fyllnadsmassor, m 3 Kraftigt förorenade, metaller, olja, dioxin, org.tennför. Mycket stor föroreningspotential! Grundvatten; Metaller, PAH, Metyl-Hg RISKER? Göteborgs dricksvatten (skred) Akvatiskt liv i älven (diffust läckage) Sedimentproblem (erosion) 12

13 Största risken Göteborgs dricksvatten! Göta älv Göteborgs huvudvattentäkt (+ transportled)! Mätstationer (7 st) uppströms intaget Om kvalitetsproblem, stängs intaget, vattenreserver Agnesbergsskredet (1993) (OBS - ej föroreningar) Orsakade ca 1200 timmars avstängning, ca 100 tillfällen. Stängt under förstärkningsarbetet. Om skred vid Bohus Varv Omedelbar stängning av intag. Risk för föroreningar i vattenverket. Rinntiden från intaget 4 6 timmar (ca 2 timmar till mätstation) Utdragen stängningstid av intag, risk för råvattenbrist Brukarnas förtroende skulle allvarligt påverkas. 13

14 Åtgärdsutredning Övergripande åtgärdsmål Fördjupad riskbedömning Åtgärdsförslag; teknik, konsekvens, ekonomi Riskvärdering 14

15 Övergripande åtgärdsmål Marken skall kunna användas för avsett ändamål Generella miljömål, Giftfri miljö och ekologiskt hållbara sjöar och vattendrag. Idag sker tillförsel till Göta älv! Långsiktig strävan att skydda Göta älv som vattentäkt Långsiktig strävan att minska föroreningar i älvens ackumulationsområden Avsevärt förbättra föroreningssituationen inom området Säkra förutsättningarna för fungerande markfunktion inom norra delen (naturmark) 15

16 Åtgärdstrappa Alternativ Teknisk beskrivning Riskreduktion Övriga konsekvenser Målupp-fyllelse Tilltånd erfordras Bedömd kostnad A Inga åtgärder Ingen reduktion Förorenade massor kvar, hänsyn vid framtida markarbeten Nej Nej 0 Mkr B Stabilitets-/erosionsåtgärder, restriktioner m a p markanvändning Minskad exponering för människor, minskad skred- och erosionsrisk Förorenade massor kvar, hänsyn vid framtida markarbeten Delvis Ja 3 Mkr (2 4) C Täckning och tätning, stabilitets-/erosionsåtgärder Minskad exponering för människor, minskad skred- och erosionsrisk Förorenade massor kvar, arbeten kan öka skredrisk, omfattande transporter, tätskikt kan skadas Delvis Ja 10 Mkr (8 12) D Uppgrävning av ytliga massor (<0,7m), extern behandling, stabilitets-/erosionsåtgärder, återfyllnad med rena massor Minskad exponering för människor, minskad skred- och erosionsrisk Förorenade massor (60%) kvar. Länshållningsvatten. Omfattande transporter, damning och buller, Delvis Ja D!: 45 Mkr (34 55) D2: 65 Mkr (55 75) E Uppgrävning av förorenade massor, extern behandling, stabilitets-/erosionsåtgärder, återfyllnad med rena massor I princip fullständig riskreduktion (90% förorenade massor tas bort) Länshållningsvatten, omfattande transporter, damning och buller, Ja Ja E1: 85 Mkr (75-95) E2: 140 kr ( ) F Uppgrävning av förorenade massor, behandling på plats, stabilitets-/erosionsåtgärder I princip fullständig riskreduktion (90% förorenade massor tas bort) Länshållningsvatten, omfattande transporter, damning och buller, Ja Ja 230 Mkr ( ) 16

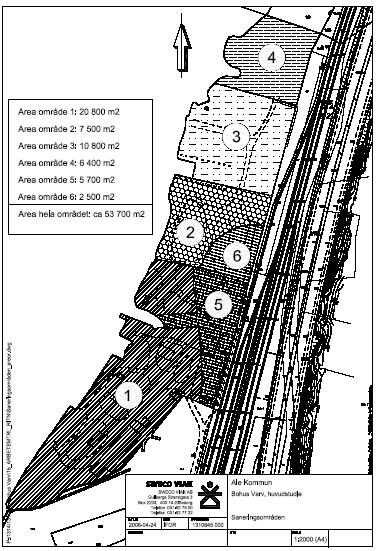

17 Ursprungligt åtgärdsförslag efter riskvärde- Ring. Modifierades under projektering!! 17

18 Behov av kompletterande utredningar inför projektering m m! 1. Pilotförsök; hantering av förorenade massor och vatten!! Schakt under gvy? Länshållning? Vattenrening? 2. Geotekniska undersökningar och bedömningar. Stabilisering! 3. Hantering av strandremsan; om sanering metodik? 4. Vattennivåer i Göta älv. 5. Projektrisker; identifiera, bedöma och värdera 6. Slutligt förslag; bedömning av volym/mängd föroreningar, reduktion m m 18
