1 Förorenad mark på bilskrotar Maria Carling, SGI På säker grund för hållbar utveckling Vad vill jag ha sagt? Miljötekniska markundersökningar Potentiella föroreningar Föroreningsspridning Risker Provtagningsstrategier Provtagningsplan Provtagningsmetoder, jord o vatten Analyser Tillsyn förorenad mark Litteratur-tips Tillsynsdag bilskrotar

Miljötekniska markundersökningar VAD ÄR SYFTET MED UNDERSÖKNINGEN? Översiktliga undersökningar Är området förorenat? Detaljerade undersökningar Hur mycket förorenat? Vilka risker? Behov av sanering?

2 Miljötekniska markundersökningar VAD ÄR SYFTET MED UNDERSÖKNINGEN? Översiktliga undersökningar Är området förorenat? Detaljerade undersökningar Hur mycket förorenat? Vilka risker? Behov av sanering? Tillsynsdag bilskrotar Översiktlig undersökning Är området förorenat? Provtagning vid hot spots i första hand Begränsat antal prover, screening-analyser Översiktlig riskbedömning (hälsa o miljö) Åtgärdsbehov? Ytterligare undersökningar? Tillsynsdag bilskrotar

Detaljerad undersökning Detaljerad avgränsning av föroreningarna

av dominerande föroreningar Riskbedömning Bedöma åtgärdsbehov och kostnader

Konceptuell modell Föroreningskälla (Riskobjekt) Transportväg Skyddsobjekt

3 Detaljerad undersökning Detaljerad avgränsning av föroreningarna Föroreningsspridning Exponering för människor Provantal relativt många Analys av dominerande föroreningar Riskbedömning Bedöma åtgärdsbehov och kostnader Tillsynsdag bilskrotar När uppstår en risk? Konceptuell modell Föroreningskälla (Riskobjekt) Transportväg Skyddsobjekt Förorening i mark, grundvatten, sediment Spridning i mark, vatten el luft Människa Miljö Tillsynsdag bilskrotar

Underlag för provtagningsplan Historik potentiella föroreningar?

Organiska ämnen Olja, petroleumkolväten MTBE PAH PCB Klorerade

4 Underlag för provtagningsplan Historik potentiella föroreningar? Geologi/hydrogeologi spridningsvägar? Skyddsobjekt exponering, påverkan? Tillsynsdag bilskrotar Vilka föroreningar och var? Organiska ämnen Olja, petroleumkolväten MTBE PAH PCB Klorerade lösningsmedel Glykol Dioxin PFOS, ftalater? Metaller Bly Kvicksilver Övriga metaller Övrigt Svavelsyra Tillsynsdag bilskrotar

5 Potentiella föroreningar Olja/ PAH Metaller PCB Dioxin Glykol Klorerade lösn.med. ph, glödr. Tömning av bilar x x x x Pressning av bilar x x x x x Bränning bilar x x (x) X (x) x x Bränning x x X x x kablar/inredning Hantering/lagring x x batterier Hant./lagring x x x elartiklar Hant./lagring vätskor x x x x x x Oljeavskiljare x x (x) x x Uppställningsplats x x (x) x x Deponier x x (x) (X) (x) (x) x Tillsynsdag bilskrotar Var hittar vi föroreningarna? Föroreningarnas egenskaper Markens egenskaper Förorenande verksamhet Tillsynsdag bilskrotar

Spridningsmönster för olika föroreningar (B) Exempel DNAPL Dense

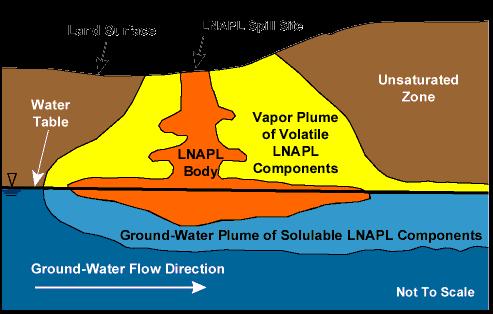

6 Spridningsmönster för olika föroreningar (A) Exempel LNAPL Light Non-Aqueous Phase Liquids Tillsynsdag bilskrotar Spridningsmönster för olika föroreningar (B) Exempel DNAPL Dense Non-Aqueous Phase Liquids Tillsynsdag bilskrotar

bilskrotar 2013-04-19 13 Provtagningsmönster riktad

provtagningsmönstret Belägga hypotes om hot-spot Ej

7 Hur/vad ska vi provta? Jord Grundvatten Ytvatten Sediment Tillsynsdag bilskrotar Provtagningsmönster riktad provtagning Vid föroreningskälla Vanligaste provtagningsmönstret Belägga hypotes om hot-spot Ej statistisk bearbetning Ofta i översiktlig undersökning Spridningsvägar Tillsynsdag bilskrotar

Provtagningsmönster systematisk provtagning Provtagningspunkterna

Reguljärt mönster (a) Systematiskt slumpmässigt (b) Slumpmässigt (c) Hela

gv-prov Tillsynsdag bilskrotar 2013-04-19 15 Provtagningsmetoder jord

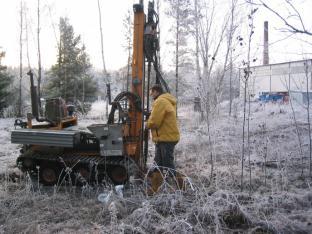

8 Provtagningsmönster systematisk provtagning Provtagningspunkterna fördelas i ett nät över området. Reguljärt mönster (a) Systematiskt slumpmässigt (b) Slumpmässigt (c) Hela området täcks in, går att behandla statistiskt Okända punktkällor - gv-prov Tillsynsdag bilskrotar Provtagningsmetoder jord Provtagning med borrbandvagn Provgropsgrävning med grävare Grävning och borrning för hand Tillsynsdag bilskrotar

9 Provtagning grundvatten Tillsynsdag bilskrotar Hur många prover behövs? Samples are like potato chips. You're never satisfied with just one. Every one you take makes you want more. And you're never sure you've had enough until you've had too many! J. C. Myers Tillsynsdag bilskrotar

10 Samlingsprov / stickprov Tillsynsdag bilskrotar Fältanalyser JORD XRF - Röntgenfluorescensdetektor PID - fotojonisationsdetektor YT- OCH GRUNDVATTEN ph och elektrisk konduktivitet Tillsynsdag bilskrotar

Tillsynsdag bilskrotar 2013-04-19 21 Exempel undersökning bilskrot

11 Analysstrategi - labanalyser Screeninganalyser lab Ämnesspecifika lab-analyser Olika analyser i skilda skeden och olika media? Tillsynsdag bilskrotar Exempel undersökning bilskrot Bostadshus Förvaring oljiga skrotdelar Dike Kar för spillolja Tillsynsdag bilskrotar

med preliminär placering av provpunkter Förslag på analyser (fält- och lab) Tillsynsdag bilskrotar 2013-04-19 23 Att tänka på.

12 Provtagningsplan Förslag på innehåll: Provtagningens syfte Verksamhetshistorik och potentiella föroreningar Områdesbeskrivning (lokalisering, geologi, hydrogeologi) Identifiering av skyddsobjekt Provtagningsstrategi, provtagningsmetoder och provmedia Ritning med preliminär placering av provpunkter Förslag på analyser (fält- och lab) Tillsynsdag bilskrotar Att tänka på. Misstanke om förorening tillräckligt Många olika typer av föroreningar Provtagningsplan Stegvis undersökning Tillsynsdag bilskrotar

13 Litteratur-tips Naturvårdsverkets vägledningsmaterial: Rapport Att välja efterbehandlingsåtgärd. En vägledning från övergripande till mätbara åtgärdsmål. Rapport Riskbedömning av förorenade områden. En vägledning från förenklad till fördjupad riskbedömning. Rapport Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Metodik för inventering av förorenade områden. Svenska Geotekniska Föreningen: Rapport 1:2004. Fälthandbok. Miljötekniska markundersökningar (håller på att revideras) Tillsynsdag bilskrotar
