SGI:s arbete för hållbar masshantering

Transkript

1 SGI:s arbete för hållbar masshantering Kostnadsfritt korttidsstöd TUFFO Finansiering av FoU samt kunskap och kommunikation om hållbara saneringsmetoder med minskad schakt och deponering. Rådgivning till kommuner och länsstyrelser i frågor om avfallshantering och förorenad mark. Materialguiden Kunskapsportal om effektivare materialutnyttjande i anläggningssektorn. SAMLA Beslutsstödsverktyg för hållbara marksaneringar. Standardisering Metodutveckling i internationellt samarbete. Geokalkyl Verktyg för effektivare markbyggande och masshantering. Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 1

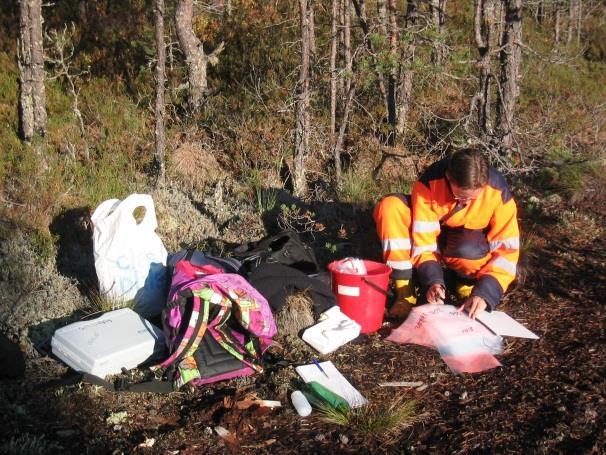

2 Korttidsstöd hur funkar det? SGI:s beställarstöd till länsstyrelser och kommuner Stor spännvidd: Miljöjuridik, miljökemi, riskbedömning, upphandling Svar per telefon, e-post eller i PM Ofta platsspecifika frågor SGI tar del av underlagsmaterial (översiktligt) Korttidsstöd fokus på vissa specifika frågeställningar FAQ på gång Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 2

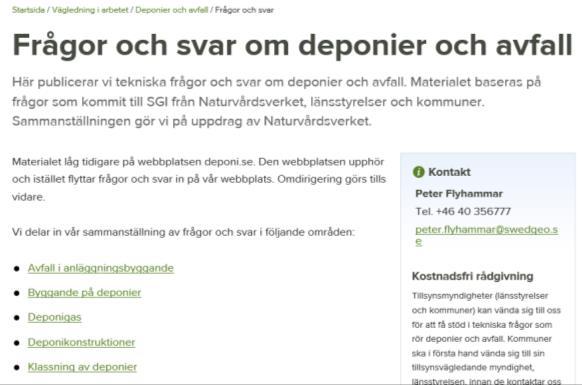

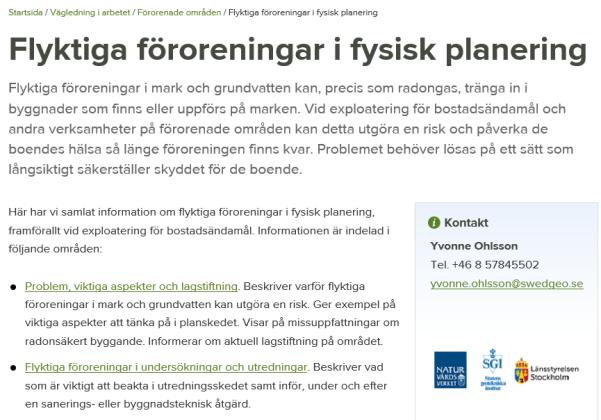

3 Kunskapskällor på SGI:s webb Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 3

4 Geokalkyl 2.0 ett verktyg för att planera bebyggelse Beräknar och visualiserar översiktlig kostnad för grundläggning och masshantering Visualiserar även kostnader för sanering av förorenade områden, klimatanpassning m.m. Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 4

5 Nytt Komplettering av Geokalkyl 2.0 Klimatpåverkan från grundläggningsåtgärder Schaktmassornas användbarhet Utbildningspaket för Geokalkyl 2.0 och nya delarna Samverkan: Trafikverket, Lantmäteriet, SGU och testkommuner Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 5

6 Jordartsmodell Terrängmodell verktyg Geokalkyl 2015 Geotekniska kostnader 2017 Klimatpåverkansindex (CF) 2017 Schaktmassornas användbarhet Geoteknik GIS 2018 Ekosystemtjänster Planskiss & geoteknik 2019 Förorenade områden Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 6

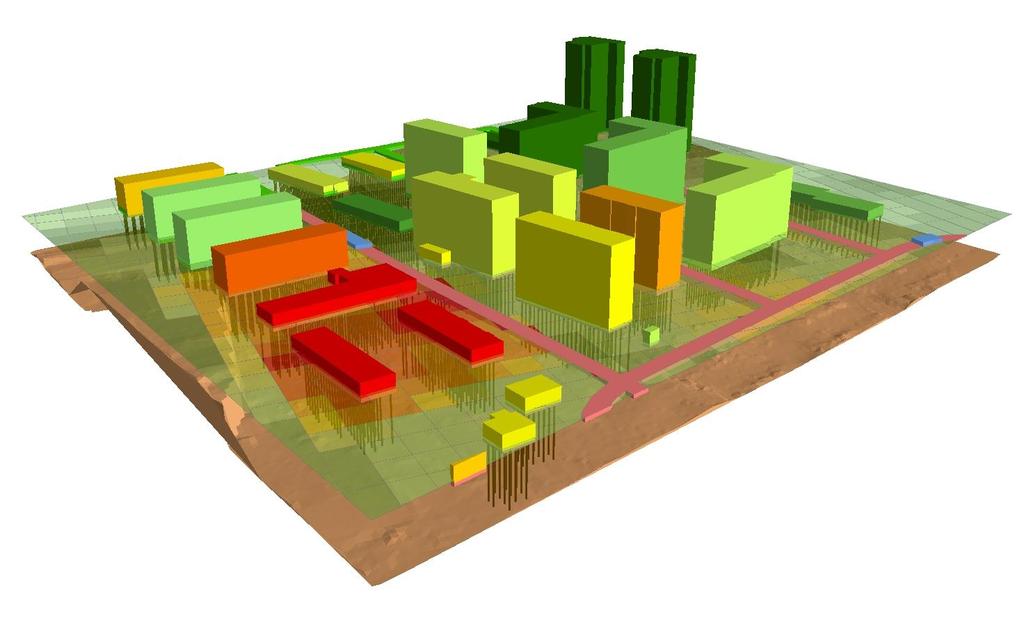

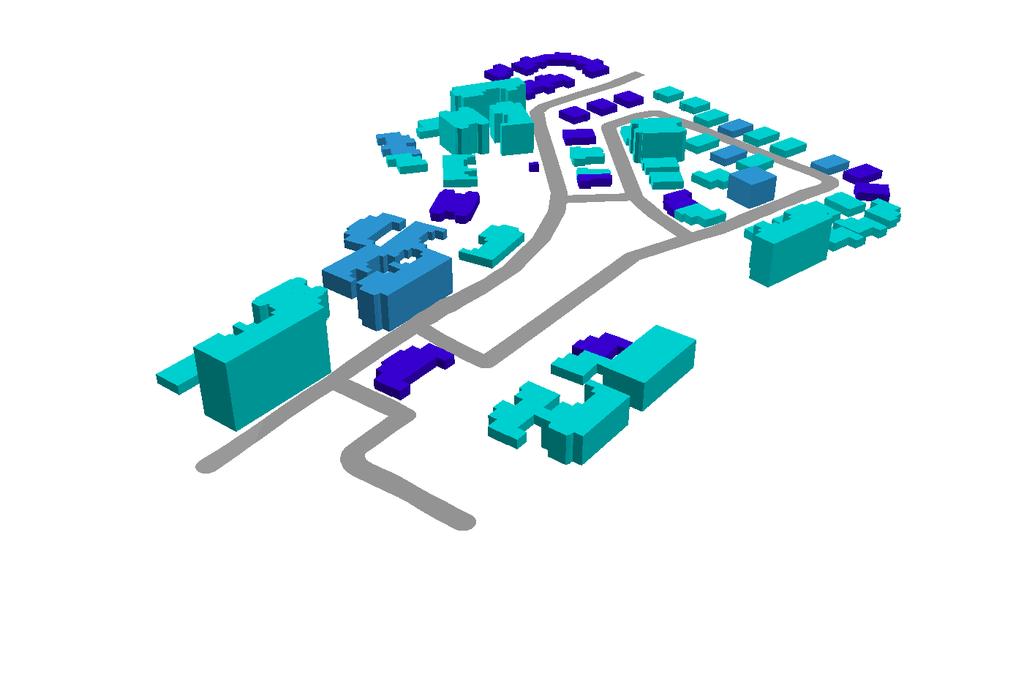

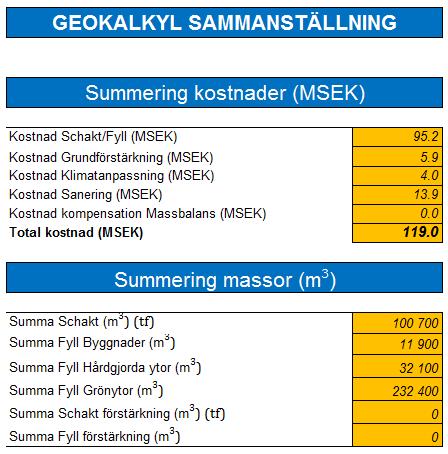

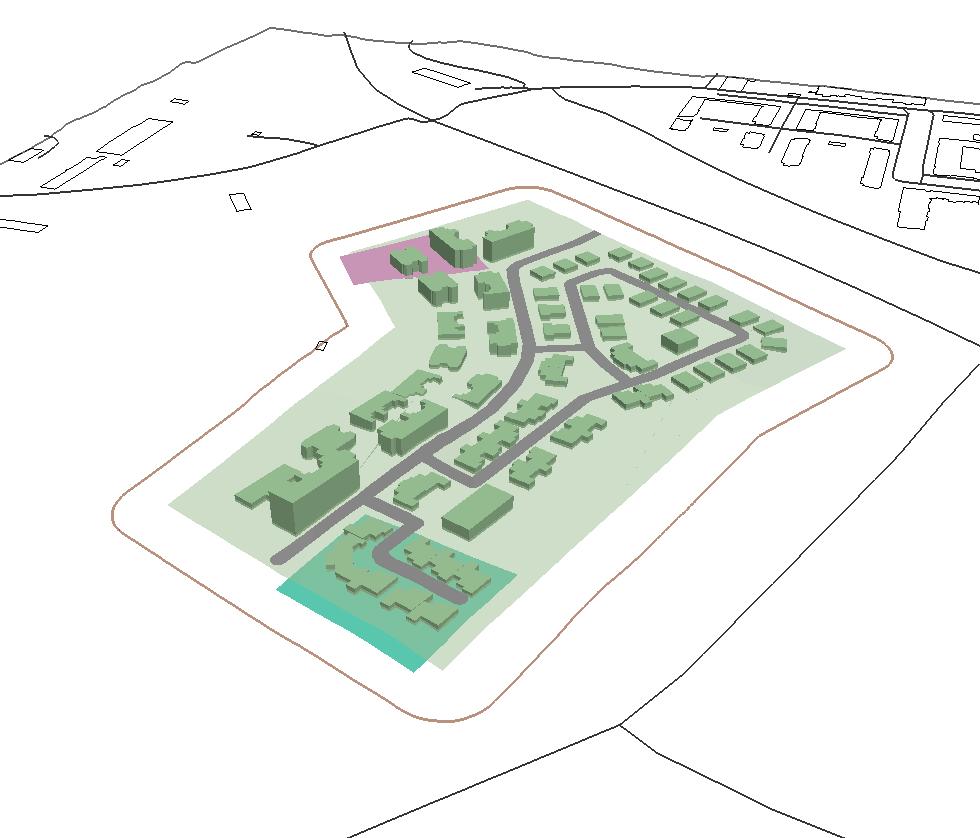

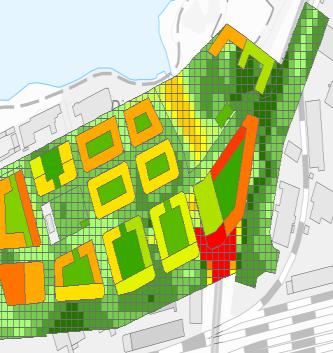

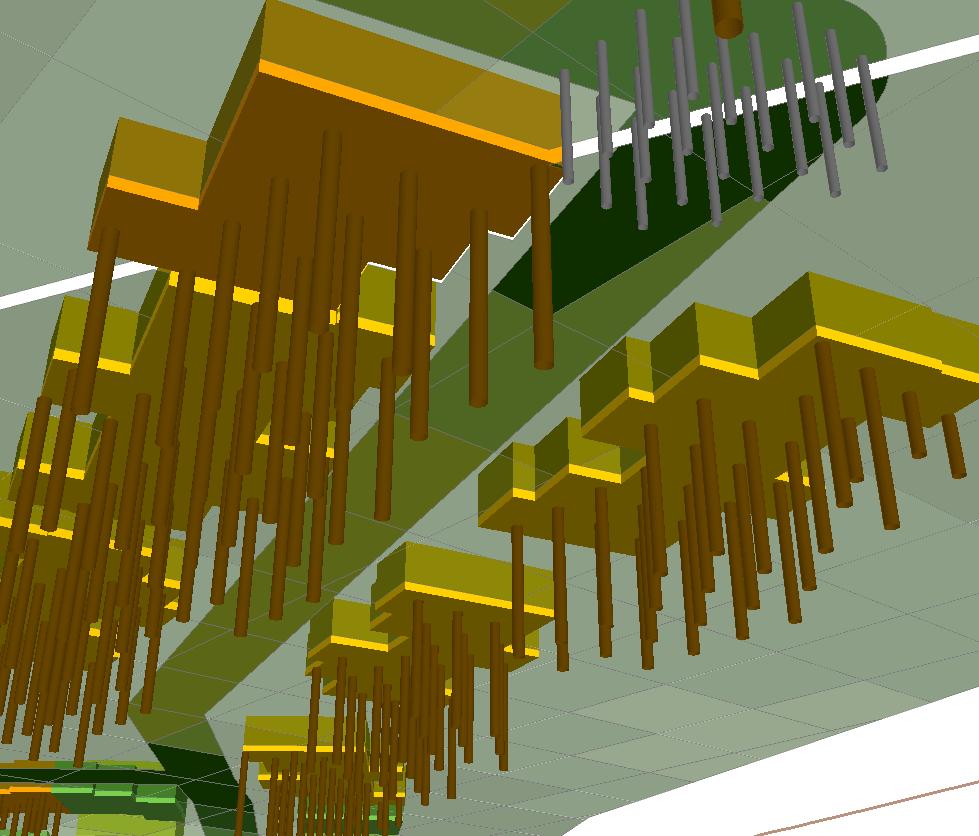

7 Redovisning 2D-kartor Excelrapporter kr/m 2 kr/bta Dyrast Dyrare Dyrt 3D-visualisering Arc Scene Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 7

8 Varför Geokalkyl för planering av bebyggelse? Underlag för dialog och beslut Mark- & grundläggning ca 20 % av totala bygg- & anläggningskostnaden Hållbar masshantering cirkulär ekonomi Livscykelbaserad analys av miljöpåverkan Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 8

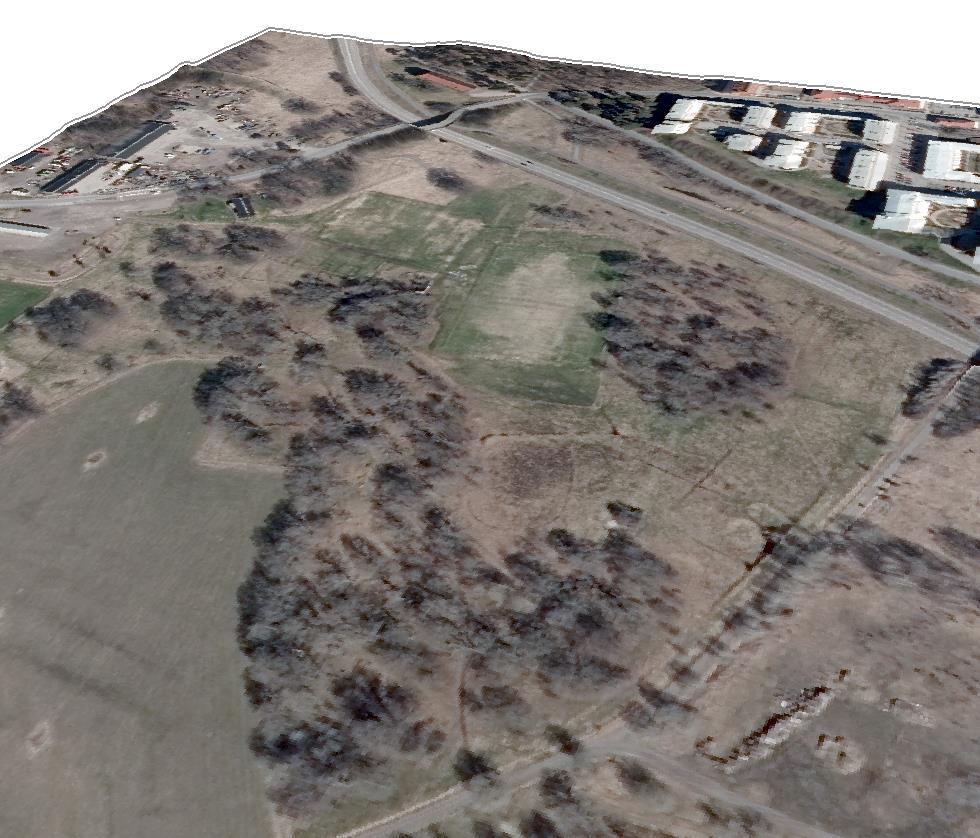

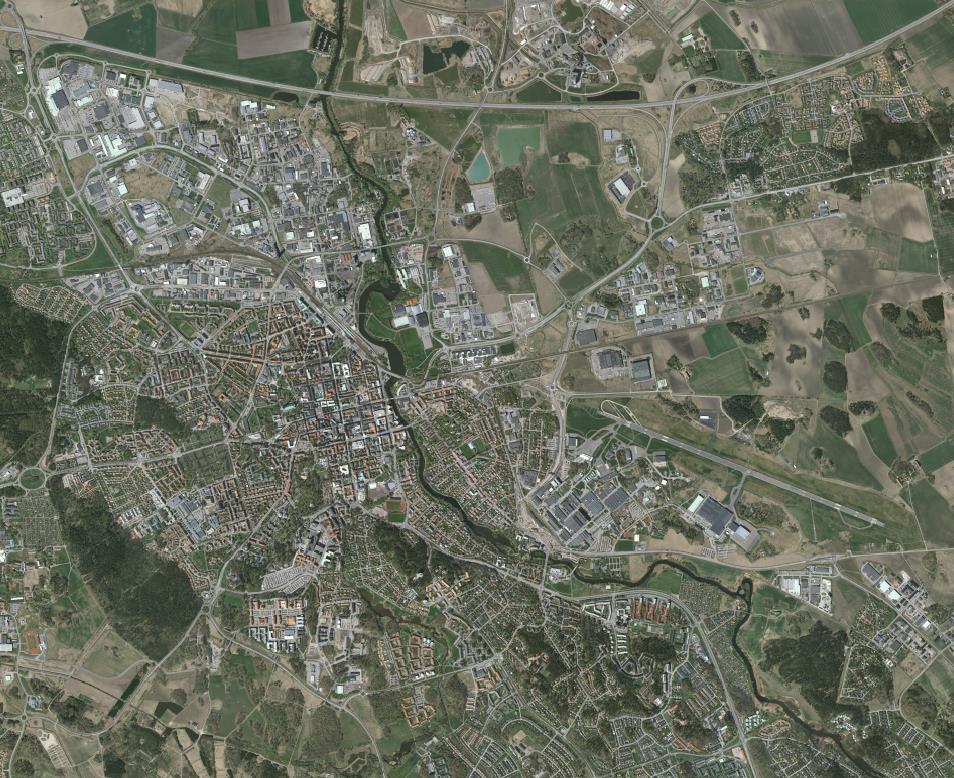

9 ? Exploatering? ÖP/FÖP Nyexploatering eller förtätning?

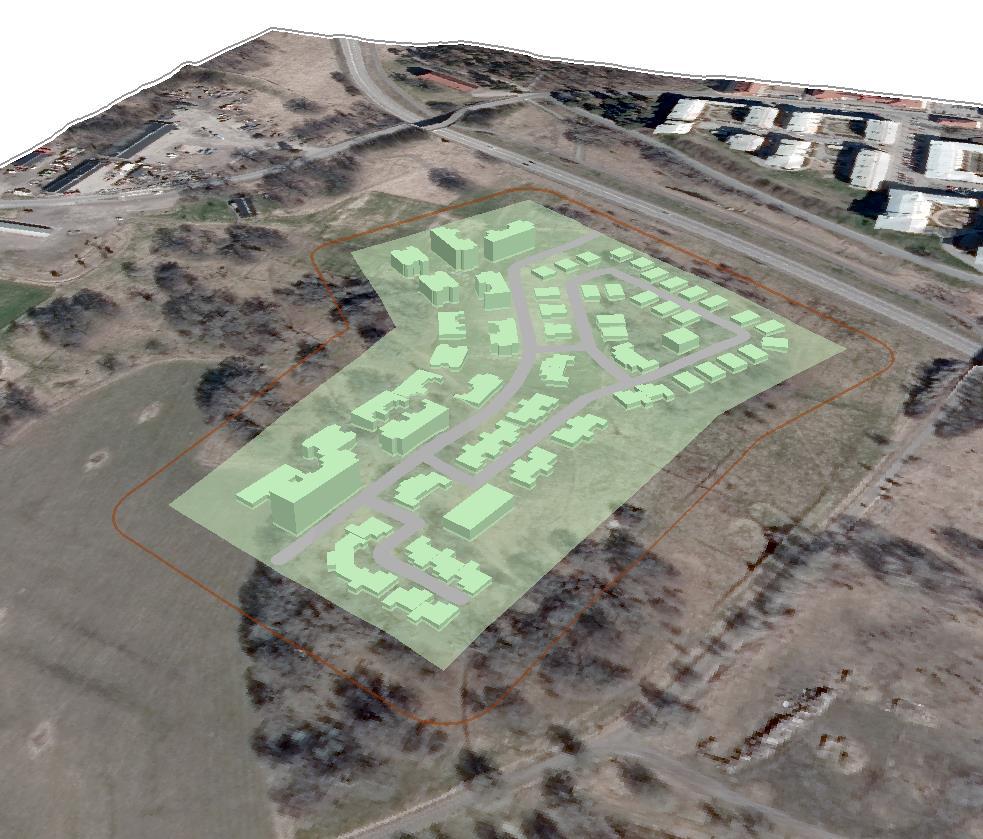

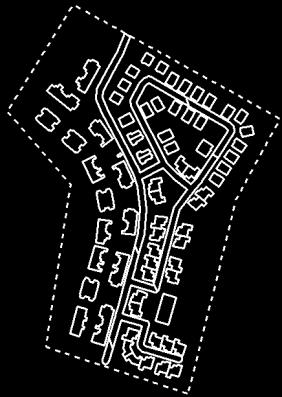

10 Indata Planskiss Uppgifter från kommunen

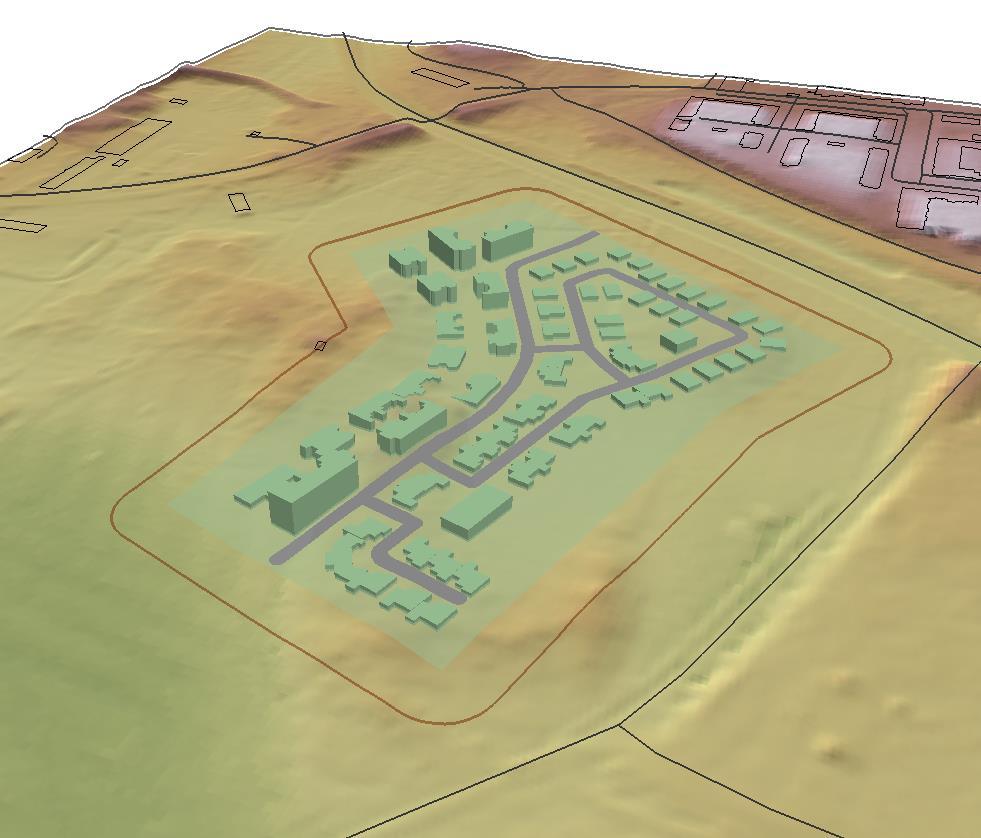

11 Indata Terrängmodell - NH

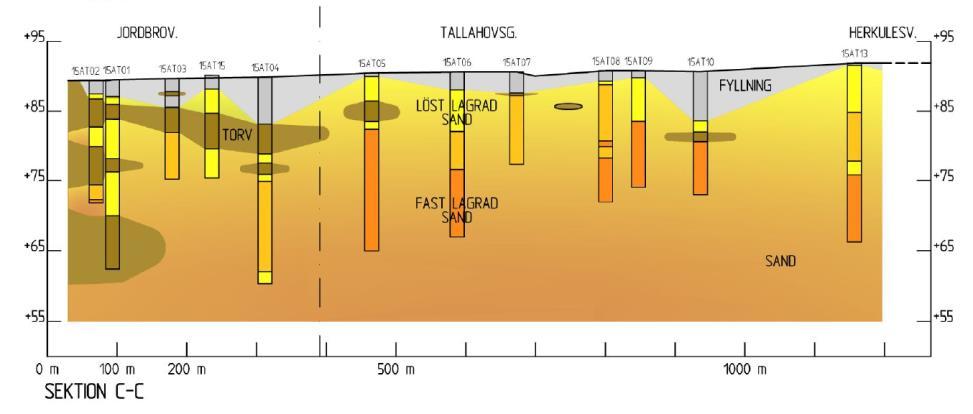

12 Indata Jordartsmodell

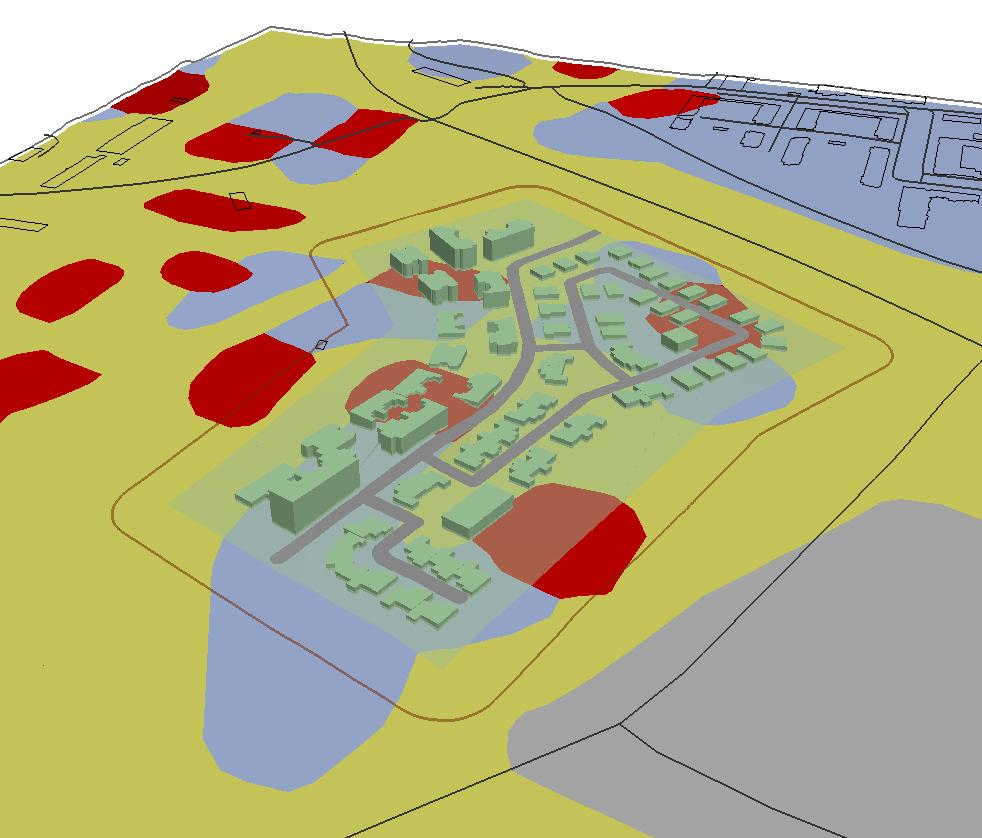

13 Ev. indata Förorenade områden Uppgifter från kommunen

14 START GEOKALKYL GIS Geoteknik Systemkrav ArcGIS (Spatial Analyst & 3D-analyst) Excel STOPP Databearbetning

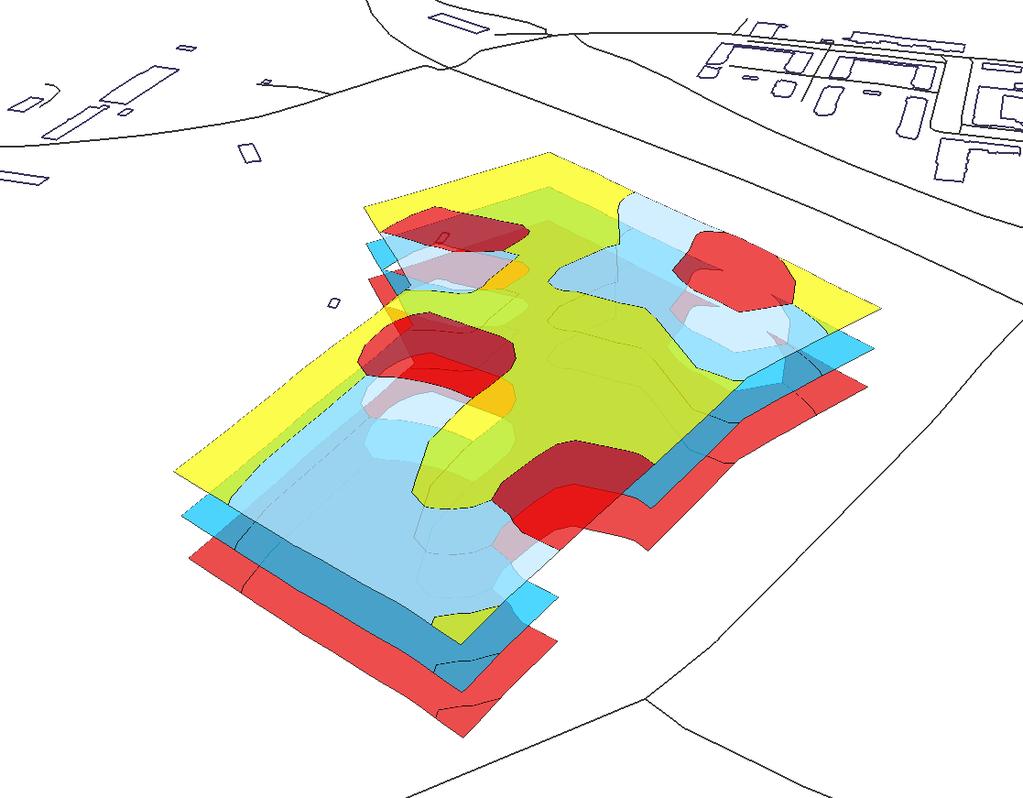

15 Nivå - fastmark Geotekniska terrängklasser, GTK

16 Geotekniska terrängklasser, GTK GTK5 GTK4 GTK3 GTK2 GTK1 FRK MN3 MN2 MN1 B F Torv, annan organisk jord Lera--silt, lös inkl. sulfidjord Lera--silt (postglacial eller glacial) Moränlera, lera, mycket fast Älvsediment, silt Sand--block, isälvssediment Siltig morän Sandig eller siltig sandig morän Sandig morän, blockjord Urberg Fyllning Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 16

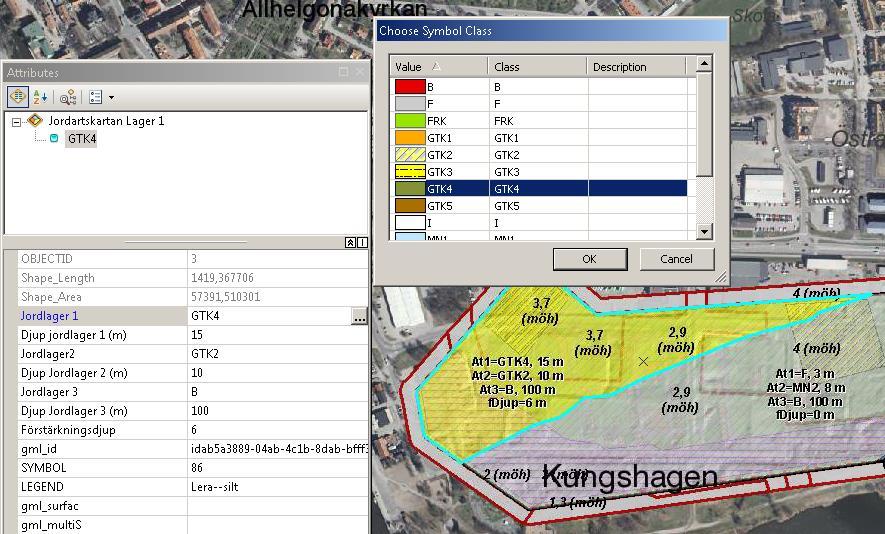

17 Tolkning av geoteknik Möjligt att justera GTK (även laster och åtgärder)

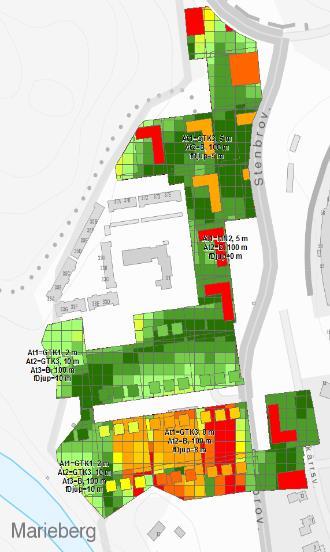

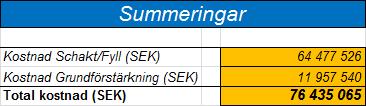

18 Resultat Kr/m 2 Kostnader

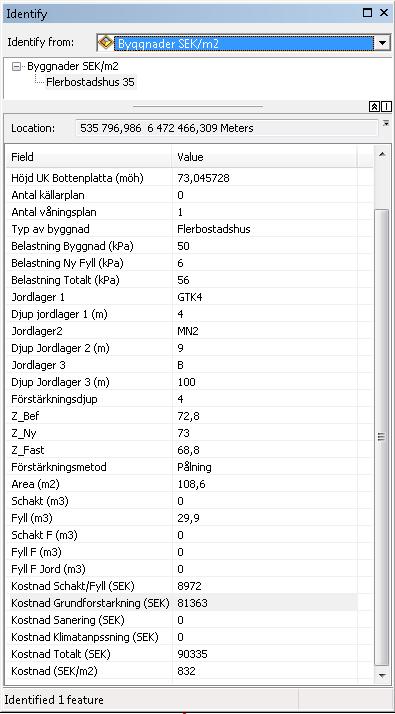

19 Resultat Detaljinformation

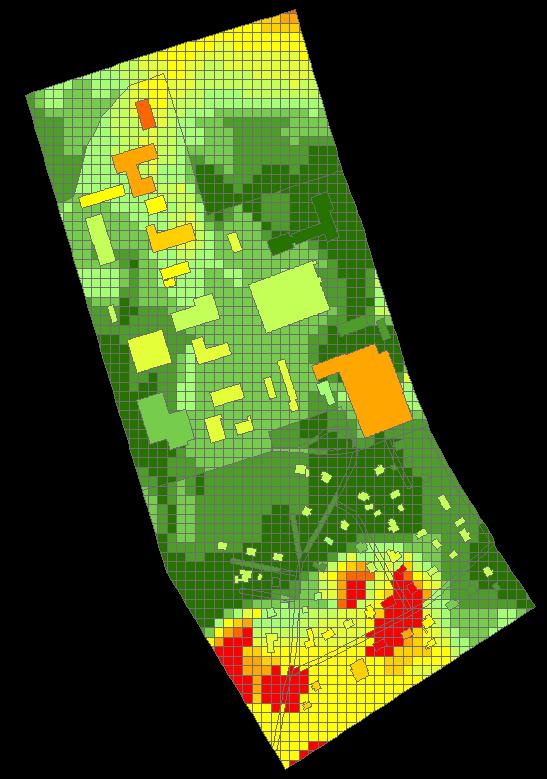

20 Resultat Kallerstad Kr/m Ekkällan Jämföra kostnader

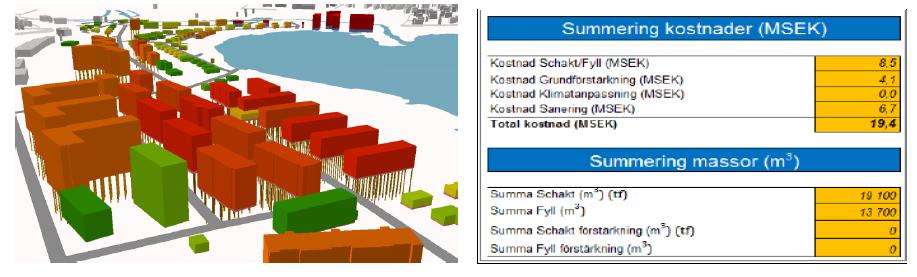

21 kr/m 2 Resultat Dyrast Dyrare Dyrt A) Kostnad: 19,6 Mkr

22 kr/m 2 Resultat Dyrast Dyrare Dyrt B) Kostnad: 8,7 Mkr

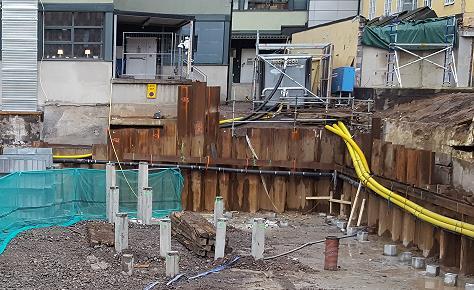

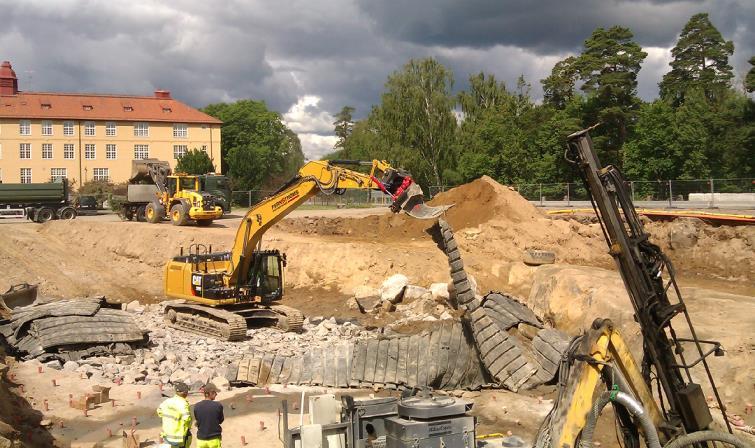

23 Nytt Klimatpåverkan från grundläggning och masshantering Klimatpåverkansindex [kg koldioxidekvivalenter CO 2 e] Jordschakt: 2,4 per m 3 Bergschakt: 5,1 per m 3 Fyllning bergkross: 9 per m 3 Betongpålning: 25 per m påle KC-pelare: 35 per m pelare.. Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 23

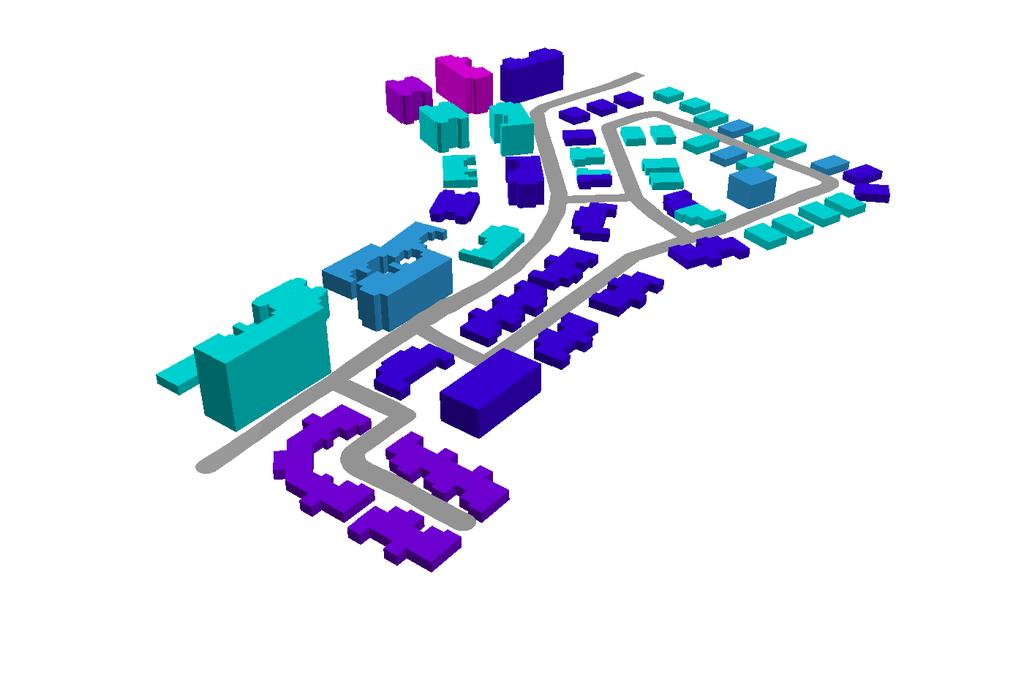

24 kg CO 2 e/m 2 Nytt A) Avtryck CO 2 e: 3300 ton Carbon Footprint

25 kg CO 2 e/m 2 Nytt B) Avtryck CO 2 e: 2100 ton Carbon Footprint

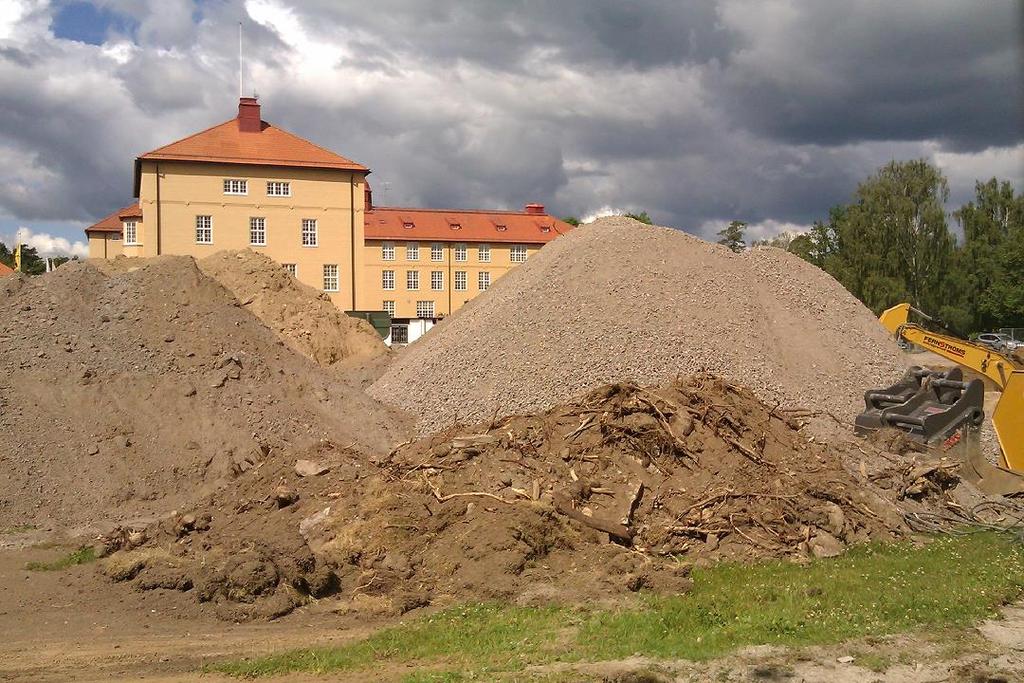

26 Nytt Masshanteringskostnad med hänsyn till användbarhet Återvinningspotential, som fyllning under byggnader eller hårdgjorda ytor (Kvalitetsklass: K1 K5) under grönytor = växtbädd (Kvalitetsklass: G1 G4) K3/G1 K1/G2 Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 26

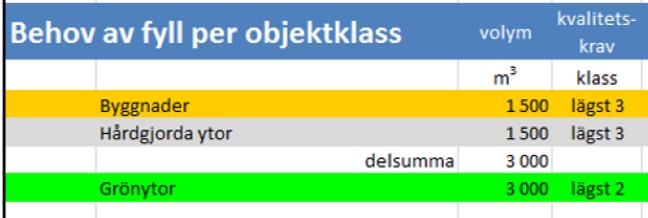

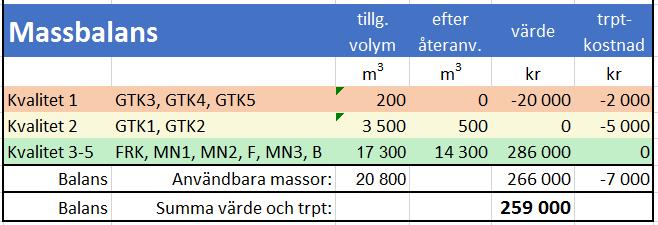

27 Nytt Redovisning massbalans Volym och kvalitet för tillgängliga massor behov av massor beräknat överskott/ underskott Kostnader för massor och transporter Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 27

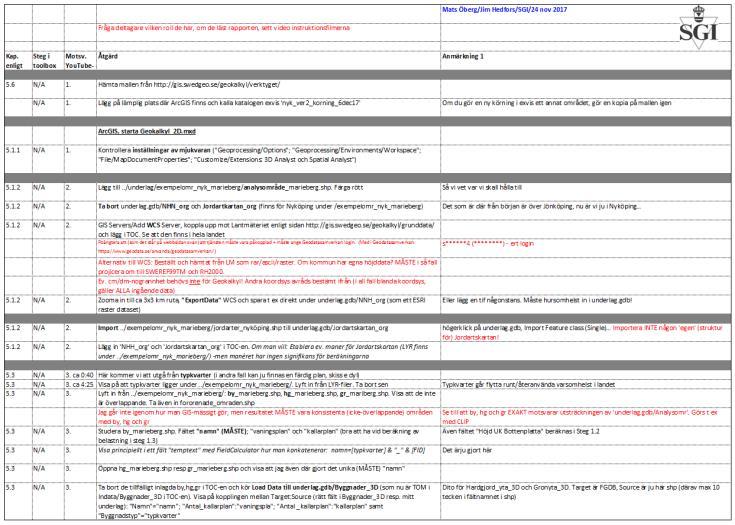

28 Nytt Utbildningspaket Metodbeskrivning Steg för steg-instruktioner Filmer och 3D-demo Informationsblad Introduktionskurs för kommuner (6 dec 2017, Lkpg) Målgrupp: GIS-personal, planeringspersonal, geotekniker Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 28

29 3 2018: Informationsträffar + Kurs Geokalkyl 2.1 Nytt okt Göteborgs Stad 16 nov Miljösamverkan Stockholms Län 28 nov Hållbart markbyggande, Gbg 6 dec Introduktionskurs för kommuner/ konsulter (på SGI Göteborg) Målgrupp: GIS-personal, planeringspersonal, geotekniker 2019 Samverkan med Utredningen om samordning för ökat och hållbart bostadsbyggande (N2017:08) Geokalkyl Insp.dag , Miljösamverkan Stockholms Län Maria Arm 29

30 ekogeokalkyl för bedömning och visualisering av ekosystemtjänster vid planering av bebyggelse i tidiga skeden Utv. pågår Hydraulisk konduktivitet /genomsläpplighet Vegetationsindex /grönytefaktor Mer info: Christel Carlsson &

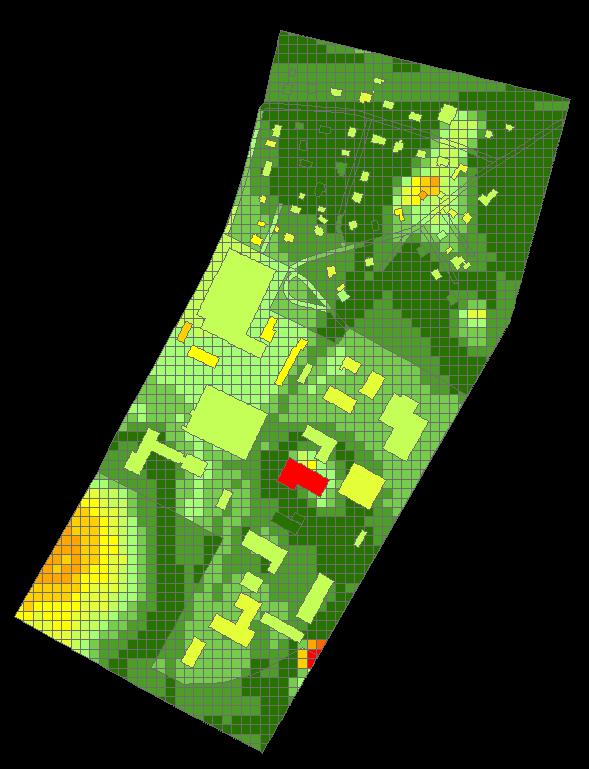

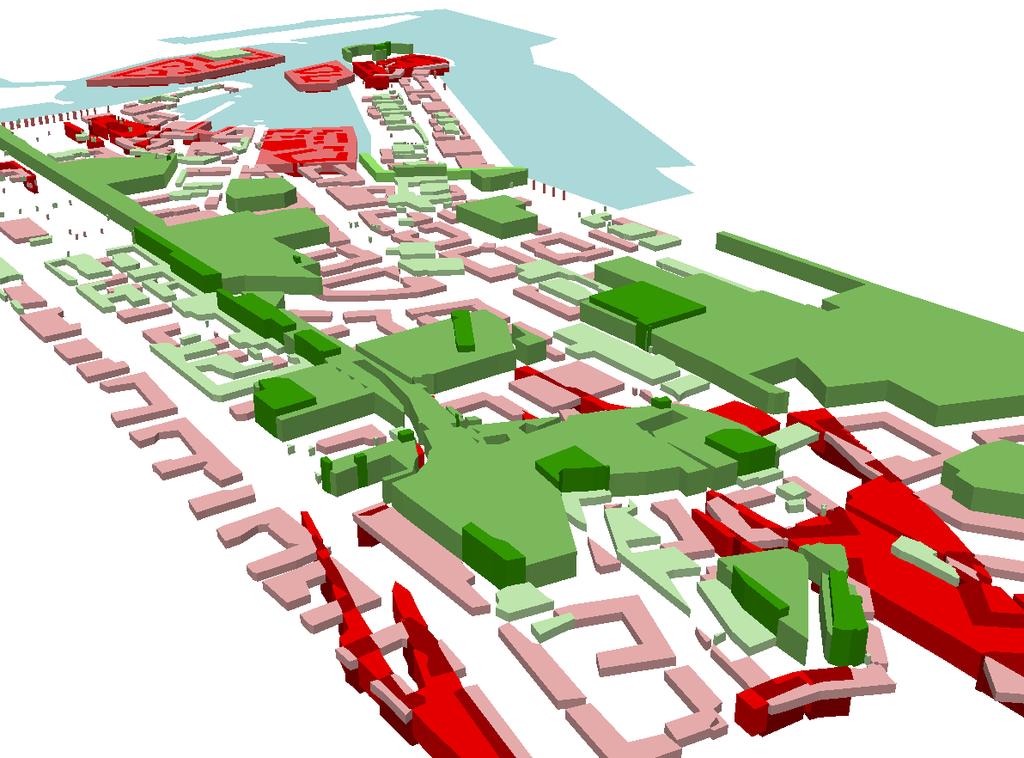

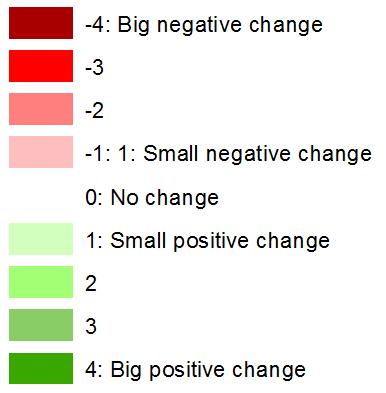

31 Resultatexempel från ekogeokalkyl Genomsläpplighet Differenskarta, före/efter exploatering Utv. pågår

32 Geokalkyl framtid Förorenade områden Miljöpåverkan Kommunsamverkan Ekosystemtjänster ekogeokalkyl Utökade användarval Kurser Förbättrade dataunderlag & samverkan Fler förstärkningsmetoder och fyllalternativ

33 Slut/Diskussion?
