Nytt från Lantmäteriet om höjd- och bilddata samt geodata i 3D. Gunnar Lysell

Transkript

1 Nytt från Lantmäteriet om höjd- och bilddata samt geodata i 3D Gunnar Lysell gunnar.lysell@lm.se

2 Nationell höjdmodell, NH

3 Nationell höjdmodell, produktionsläge april 2014 Alla färdigskannade områden är leveransklara Kvarvarande områden bevakas så snart snön smält och markerna torkat upp Ca 85 % av den planerade ytan är helt skannad! (varav över km² under 2013)

4 Skanning under Skanningen görs enligt samma kravspecifikation som tidigare Slutprodukten Nationell höjdmodell (grid) ska bli likvärdig med tidigare områden Skanningen genomförs med andra typer av skannrar Stråkplaneringen görs om och anpassas till aktuella skannrar Oskannade områden planeras för flera av de skannrar som används, vilket ökar fexibiliteten i bevakningen Vi hoppas på bra väder för att kunna producera maximalt under året, men det blir sannolikt skanning även under

5 Fineditering av punktmoln upphandlas Kvalitetshöjning av befintliga data genom editering av strandlinjer Syftet är att genom omklassning (flyttning) av laserpunkter mellan klasserna mark, vatten och oklassificerat få fram mer mark ur befintliga data inom vissa utvalda områden

6 Nationell höjdmodell, produktionsläge april 2014 Områden där broar och dammar är omklassade i laserdata (inga nya punkter är tillförda)

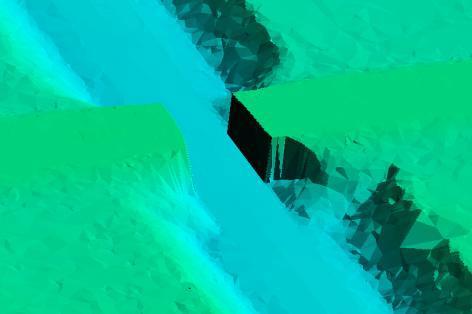

7 Partiell editering av broar och dammar I oediterade laserdata uppfattas broar som solida dammar I editeringen skapas artificiella markpunkter under bron så att mark- eller vattenytan binds ihop i terrängmodellen Punkterna på brobanan läggs i en egen klass broar

8 Visualisering av den Nationella höjdmodellen Arbete pågår med framtagning av en visningstjänst (WMS) där terrängmodellen visas i form av terrängskuggning och en lutningsbild. Tjänsten lanseras (förhoppningsvis) under

9 Skuggbild eller lutningsbild? Svar: Båda

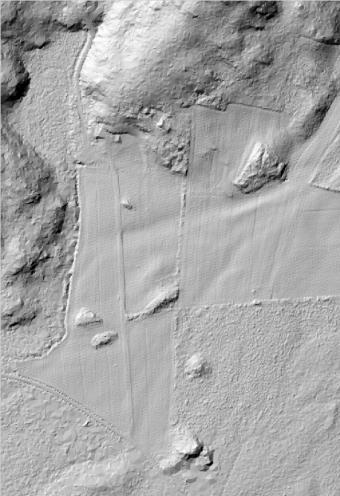

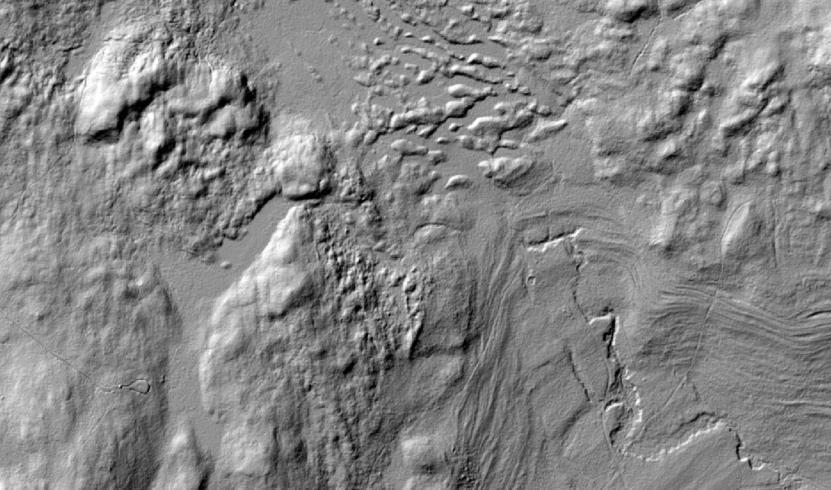

10 Upplösning i grid? 2 m O,5 m Svar: 1 m med skärpning

11 Z-faktor (höjdskala)? z-faktor 1 z-faktor 10 Svar: z-faktor 2

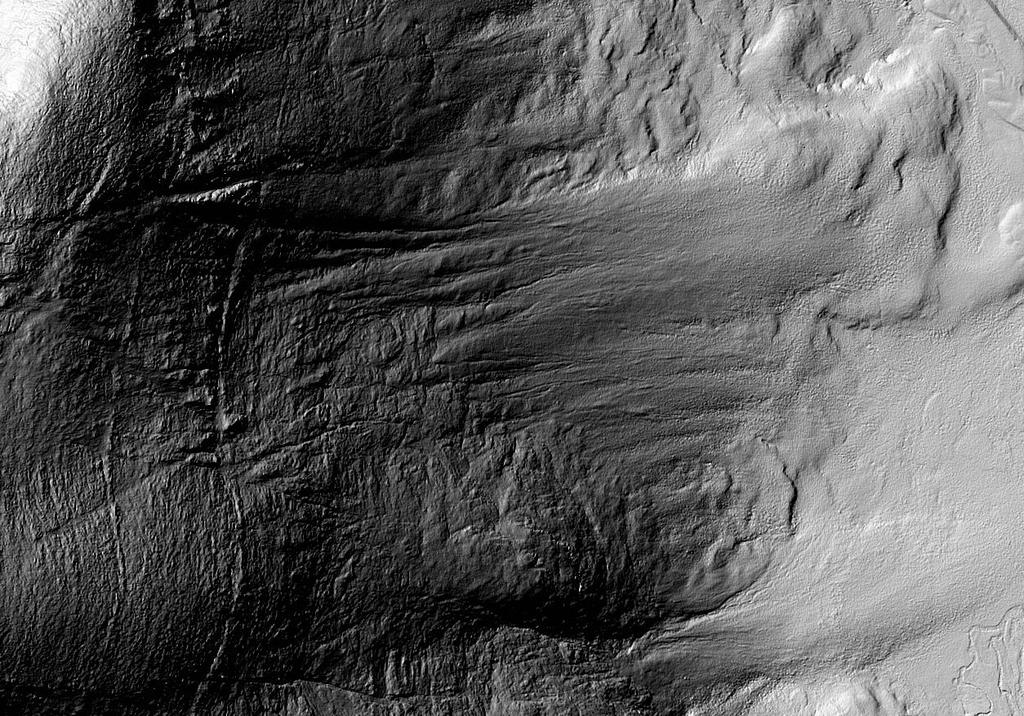

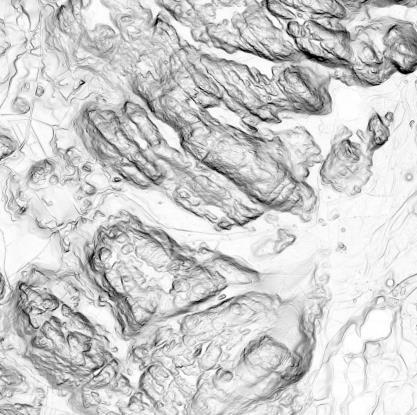

12 Skuggbild

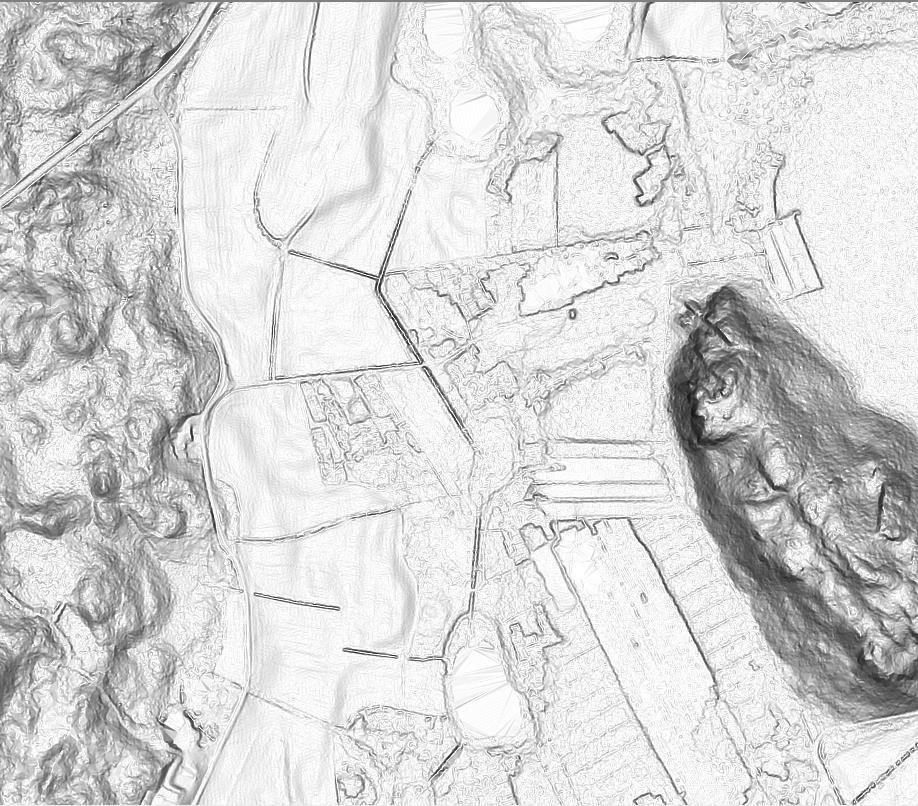

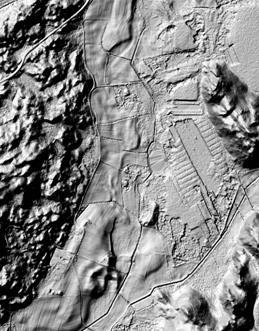

13 Lutningsbild

14

15

16

17 Bildförsörjning Planer och utfall m.m.

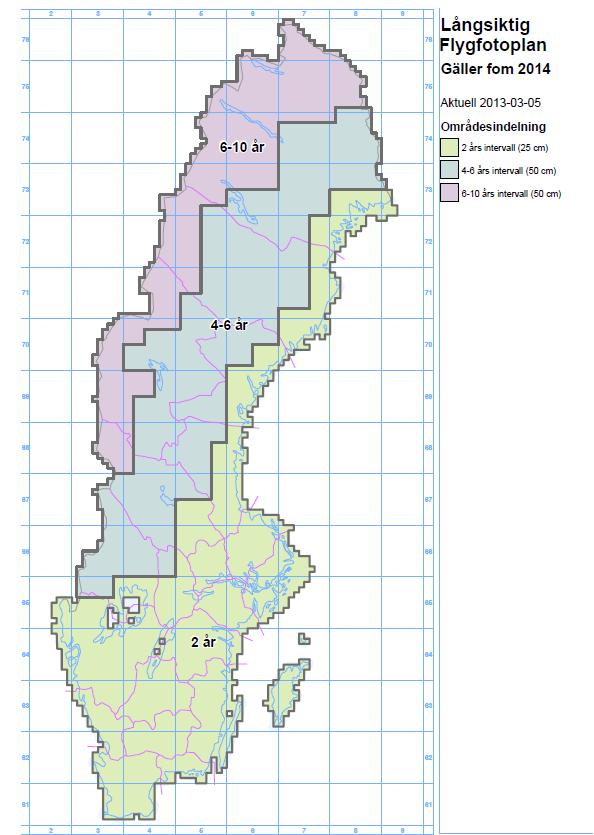

18 Bildförsörjningsprogram från 2014 och framåt Anpassningar av flygfotoplanen har gjorts till användarbehov, teknisk utveckling av nya kameror, ekonomiska ramar och väderförutsättningar. Ca 30% av landets yta fotograferas årligen, med 2, 4-6 eller 6-10 års intervall enligt översikt. 0,25 m upplösning planeras för hela området med 2-årsintervall (grönt) plus ett mindre antal tätorter utanför. 0,5 m upplösning för övriga delar av landet. OBS: Lantmäteriet använder bara en egen kamera och beräknas fotografera ca 60% av den årliga planen, medan extern leverantör förväntas täcka ca 40 %.

19 Utfall 2013 Flygfotoutfallet 2013 blev väldigt bra och innebär att 37 % av alla indexrutor som täcks av bildinformation blev fotograferade samt 30 tätorter.

20 Flygfotoplanen 2014 Med början i april: Skåne delat i före och efter löv. Ljusgrön färg före löv (om vädret medger) Sju tätorter, belägna inom områden med 4-10 års intervall Två reservområden (streckat gröna), bara om det blir en ovanligt bra sommar och övriga områden är klara.

21 Varför finns risk för störningar? Lantmäteriet har planerat för att 40 % av årets flygfotografering ska upphandlas från extern operatör Upphandlingen har genomförts men därefter har överprövning av tilldelningsbeslutet begärts Detta innebär att den upphandlade resursen inte finns tillgänglig under början av flygfotosäsongen Tills vidare genomförs årets flygfotografering enligt tidigare publicerad plan, men endast med Lantmäteriets egen kamera

22 Flygbilder från olika kameror har olika storlek LM:s Ultracam Eagle, UCE från x meter* x pixlar LM:s DMC, ( ) x meter* x pixlar Leverantör 2014 Ultracam-Xp, UCXp x meter* x pixlar * Bildstorlek i meter vid 0,5 m upplösning.

23 Färre stråk och bilder behövs för att täcka ett område med UCE jämfört med DMC

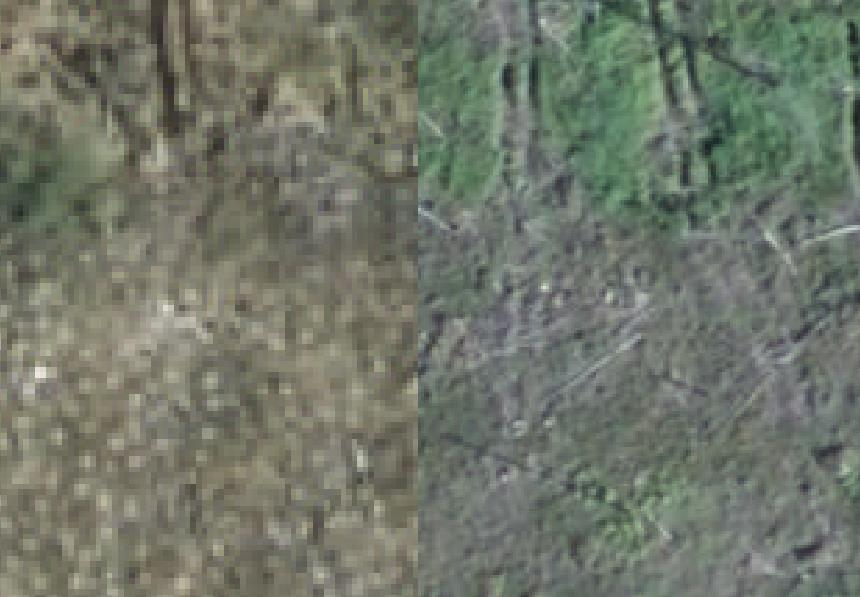

24 Vad innebär den högre upplösningen för användarna? 50 cm 25 cm

25 Produkter som vi tillhandahåller GSD-Ortofoto i sv/v, färg eller IR med 0,5 m upplösning eller lägre, med ursprunglig upplösning 0,25m 0,5m eller 1m sv/v GSD-Ortofoto25 i sv/v, färg eller IR med 0,25 m upplösning eller lägre med ursprunglig upplösning 0,25 m Analoga skannade och digitala flygbilder i 8 bitar, sv/v, färg, IR Digitala flygbilder DMC, UCE eller från annan digital kamera i 16 bitar, med pankromatiska bilden och färgbanden separata Ortofoto i visningstjänst, senaste ortofoto 0,5 m i färg och IR plus ortofoto 0,25 m i färg Ortotofoto Visning Ortofoto Visning Årsvisa med ett skikt för respektive år från 2006 och framåt i färg 0,5 m

26 Produkter på gång och förslag som ska utredas Planerade produkter 2014 och 2015: Historiska ortofoton Visning ett skikt med 1960 (+-5 år) Ortofoto Visning Årsvisa med ett skikt för respektive år från 2006 och framåt i IR 0,5 m Produktförslag som behöver utredas: Ortofoto som fyrbandsbilder. Rasterbild med matchade höjdvärden för respektive pixel till ortofotot, som en separat produkt

27 Höjdvärden på pixlar i ortofoto

28 Satellitbilder

29 Saccess Utfallet för 2013 är ett av de bättre sedan Saccess start. Sommaren var förhållandevis solig vilket gjorde att många molnfria SPOT5-bilder har registrerats. Men även en solig sommar har en hel del moln här och var. Dessa molnpartier har täppts igen av bilder från den nya Landsat8-satelliten. Den har inte lika hög upplösning men täcker ett betydligt större område. Kombinationen av Spot och Landsat8 har inte bara gett en förhållandevis molnfri täckning sett över hela landet, det har också bidragit till att mosaikerna har blivit väldigt jämna färgmässigt. Nu pågår upphandling av satellitbilder för Saccess inför 2014 års täckning.

30 Saccess arkiv och leveranser av satellitbilder Innehållet i de rikstäckningar som finns: Sverige 1970-tal, Landsat 1, 2 från Sverige 1980-tal, Landsat 4, 5 och SPOT Sverige Millennieskiftet, Landsat 4, 5, Sverige 2005, Landsat 5 och SPOT 4, 5 Sverige 2007, 2008, 2009, 2010, 2011 och 2012 innehåller i huvudsak SPOT 4 och 5 kompletterat med Landsat TM och IRS. Sverige 2013, Spot 5 och Landsat 8 Plan för 2014: Sverige 2014, i första hand Landsat 8 ev. kompletterat med SPOT 5 för att få en molnfri täckning.

31

32 Regeringsuppdrag Geodata i 3D

33 Regeringsuppdrag Utreda geodata i 3D Totalförsvarets efterfrågan på geografiska beskrivningar i 3D. I dag känd efterfrågan från andra myndigheter. Vilken efterfrågan som finns från kommuner, exploatörer och konsulter inom plan- och byggområdet. Hur 3D-data kan komma till användning vid fastighetsbildning. Kostnader och besparingar förknippade med en övergång till tillhandahållande av data i 3D. Lämplig avgränsning av det offentliga åtagandet vad gäller geografisk information i 3D.

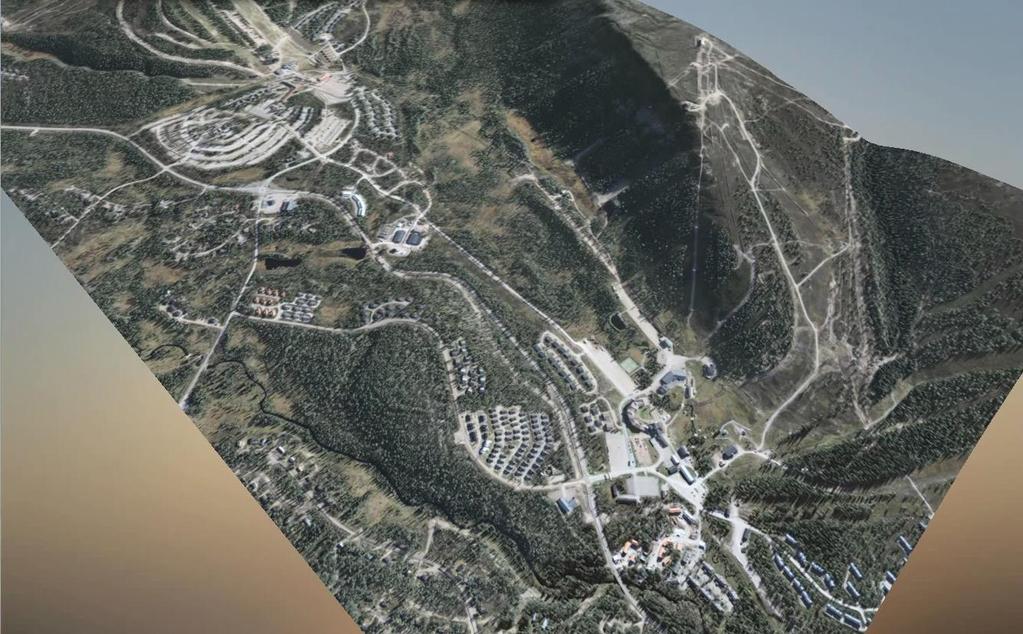

34 Vad är geodata i 3D? Betydligt mer än en terrängmodell i 3D gunnar.lysell@lm.se

35 Lyfta nationella geodata från 2D till 3D med NH som bas?

36 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Markmodell

37 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Markdata på markmodell

38 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Hydrografi på markmodell

39 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Kommunikation på markmodellen

40 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS 3D-Byggnader på markmodellen

41 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Alla teman på markmodellen

42 MNT Rivière s Textur Routes Forêts Bâti Bâti 3D Arbres e Mixte GI model Menu 3D-Karta/GIS Alla teman + ortofoto på markmodellen

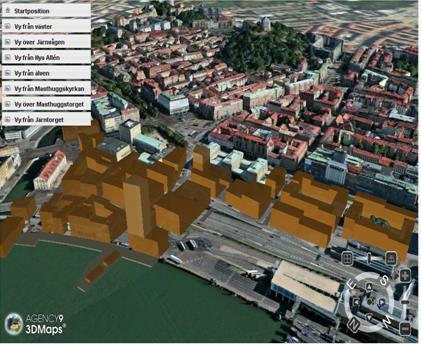

43 Alternativa produkter 3D-ortofoto lämpligt som bakgrundsinformation för t ex planer där användaren själv kan välja vyer 3D-laserpunktmoln lämpligt för den avancerade användaren att mäta och tolka detaljer i

44 Vilken information pratar vi om? Lantmäteriets informationsansvar Höjdmodell/Laserdata Ortofoto/Flygbilder Markdata Kommunikation Hydrografi Byggnad Fastigheter Adm. gränser Ortnamn Adresser mm Andra myndigheters geodata Sjökort Geologi Vattenstånd Avrinning Ras och skred Översvämning Miljö Fornminnen Statistik Natur, Skog Väg- och järnvägsplaner Detaljplan Fastighetsbildning Bygglov mm

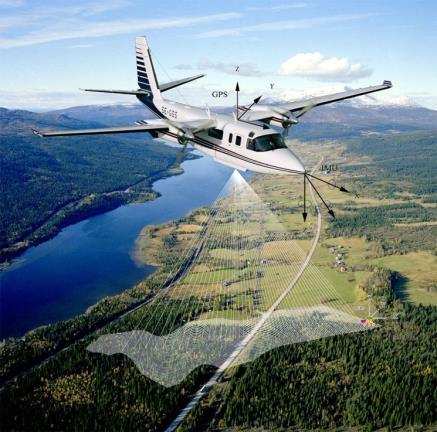

45 Vilka behov ska vi lösa? 0 - global/nationell kartläggning för dokumentation av markanvändning och vegetation, miljöövervakning med mera NH 1 nationell/regional kartläggning för översiktlig planering och dokumentation av byggande, infrastruktur, miljö, naturvård, risker, skogsbruk mm 2 - kartläggning av tätort för kommunal detaljplanering och dokumentation FB 3 - projektinriktad kartläggning för projektering, byggande och förvaltning av bebyggelse, vägar och övrig infrastruktur samt för bygg- och relationshandlingar

46 Producenter & konsumenter Samordning olika objekt S a m o r d n i n g Lantmäteriet Sjöfartsverket, SGU,SIG, SMHI, MSB, RAÄ, NV, SLU Kommuner Byggare och förvaltare av infrastruktur och byggnader Skogsbranchen Samma objekt men lägre lägesosäkerhet & ökad detaljeringsgrad

47 Karta i 2,5D Kartdata draperat över terrängmodell
