Upphandling av BIM. Så här upphandlar vi med BIM i projekten på ett effektivt sätt. Linus Malm, Tyréns AB

Transkript

1 Upphandling av BIM Så här upphandlar vi med BIM i projekten på ett effektivt sätt. Linus Malm, Tyréns AB

2 Linus Malm PIO Project Information Officer Tre case Man måste följa upp krav man ställer Priset var för bra Ställ krav och följ upp!

3 PIO Project Information Officer Delta i projekterings och samordningsmöten, och vara ett stöd till projekteringsledaren. Ställer/sätter krav på indata/projekteringshandlingar ex. format, uppbyggnad, rätt tid etc. Integrerar modellerna till en och samma modell (Ceco eller Navis Works) Oberoende modellgranskning Ser till/ har ansvar för att modellen uppdateras med samtliga discipliner Förädla modellen med t ex tidplanskopplingar (4D) och koppling till kalkyl (5D) Hjälpa entreprenören med byggbarhetsgranskning Kan påvisa och utvärdera nyttan med BIM för kunden

4 Exempel 1 System och FU skede B A K - Samordning E V

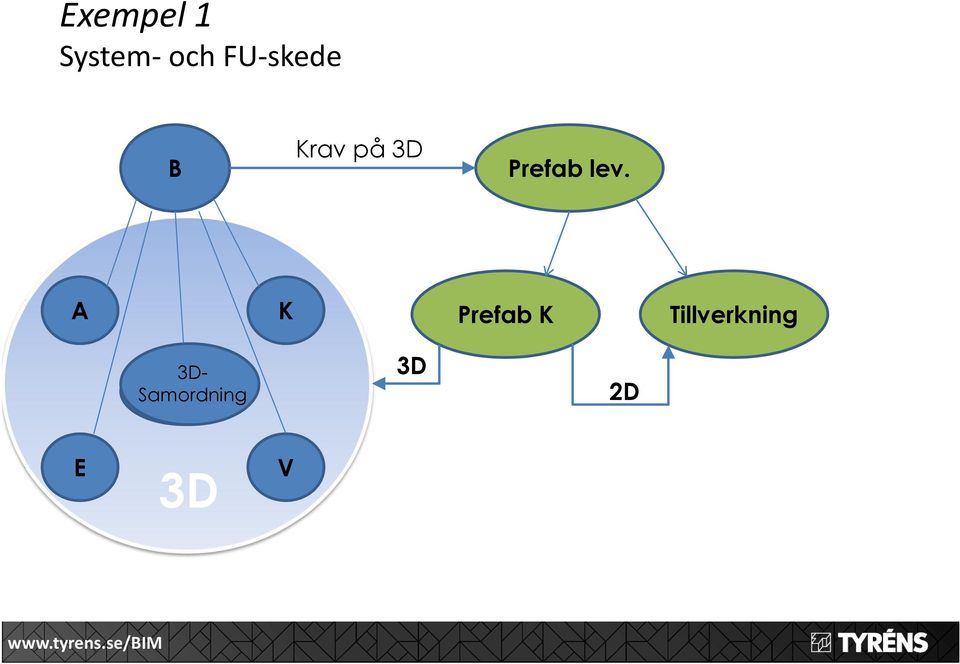

5 Exempel 1 System och FU skede B Krav på Prefab lev. A K Prefab K Tillverkning - Samordning PIO 2D E V

6 Exempel 1 System och FU skede B Krav på Prefab lev. A K Prefab K 2D och Tillverkning - Samordning PIO 2D E V

7 Exempel 1 System och FU skede B Krav på Prefab lev. A K Prefab K Tillverkning - Samordning PIO 2D E V Samordnad -modell felfria 2D handlingar

8 Exempel 2 System och FU skede B A - Samordning PIO K Vi ska köra och BIM! Det här tror vi på E V

9 Exempel 2 System och FU skede B Krav på Prefab lev. A K - Samordning PIO E V

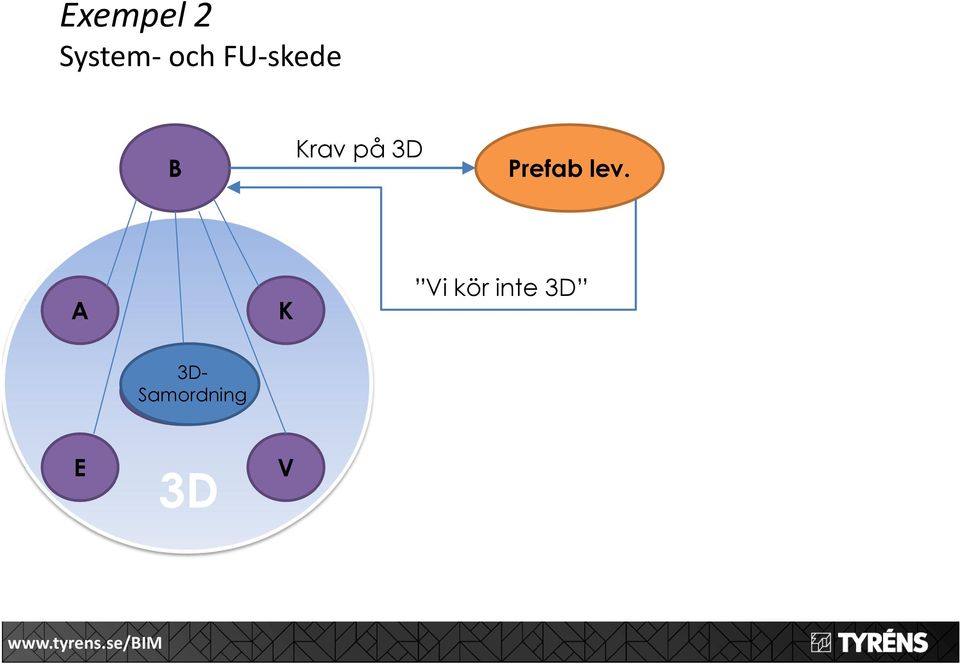

10 Exempel 2 System och FU skede B Krav på Prefab lev. A K Vi kör inte - Samordning PIO E V

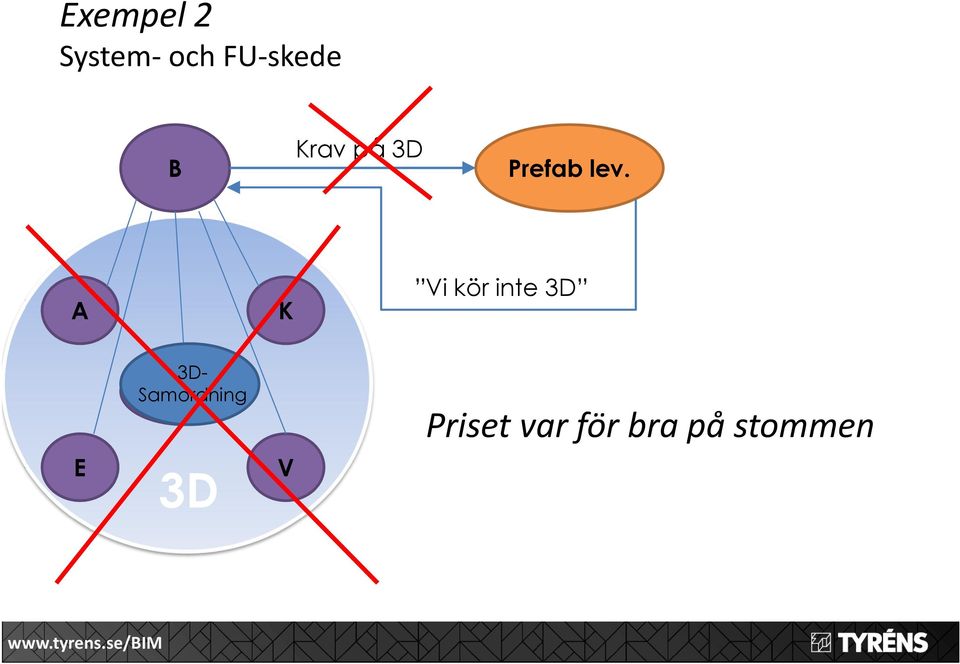

11 Exempel 2 System och FU skede B Krav på Prefab lev. A K Vi kör inte E - Samordning PIO V Priset var för bra på stommen

12 Exempel 3 Innan programhandling B Vi ska köra och BIM! 1. Projekteringsledare upphandlas 2. PIO upphandlas 3. AF och preliminär IT /CAD Manual skrivs 4. Övriga konsulter upphandlas 5. Entreprenör handlas upp i samverkan där krav på användandet av tydligt framgår

13 Virtuellt Byggande Virtuellt Byggande är BIM (-modellen) Produkt Process (Skapa och använd modellen) Process Organisation Organisationen (Samla byggare och designers tillsammans och bilda ett team)

14 Tydlig organisation

15 Tydlig process CAD manual Format DWG, DWT, DXF, IFC, RVT, NWC, NWD, NWF, PLN, PLA Kordinatsystem Program Revit, Tekla, Archicad, Gränsdragning ADT, Magicad, MEP, Navisworks, Ceco mfl

16 Tydlig process Principiell tidplan

17 Upphandling av konsulter Krav BIM Klargör syftet med -modellerna Skriv inte bara: Jag vill ha BIM Ställ frågan vad modellerna ska användas till: -samgranskning Kalkylunderlag 4D-simuleringar i produktion Mm Om möjligt, intervjuer för att säkerställa kunskapen! Krav på programvara skall endast ställas om du vet vilka syften modellerna ska användas till och om användaren har specifika krav Grundkrav: Objektsbaserad -modellering

18 Upphandling av entreprenörer Krav BIM Entreprenören bör kunna redogöra sin erfarenhet av BIM Låt entreprenören klargöra hur denne kan använda -modellerna för att skapa nytta i projektet Skriv inte bara: Jag vill att entreprenören använder BIM

19 Bra att ha Avtalsmall för digitala leveranser Bygghandlingar 90 del 8 Digitala leveranser för bygg och förvaltning Upphandlingsinstruktioner ICT Läs gärna: BIM Istället för 2D CAD i byggprojekt Rogier Jongeling BIM för Byggmästare Sök hos

20 Nyttoeffekter Projekteringsstöd Samgranskning och kollisionskontroller Kontinuitet i flödet bryta stafettloppet Brandsimuleringar Avancerade beräkningar Akustisk simulering Produktionstöd Kalkyl och tidplaner kopplat till modellen Kostnadsstyrning Lönsamhet Högre kvalitet, mindre fel Nyttjande av information från samma källa = minskat dubbelarbete
