1 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) STOCKHOLM VATTEN VA AB Avloppsrening, Ledningsnät teknik MDD Bilaga 01 Projektprofil - Krav och riktlinjer OBS utskrivet dokument utan signatur är arbetskopia. För att kunna använda den måste Du vara säker på att det är den senaste utgåvan. Senaste utgåvan finns i den digitala handboken

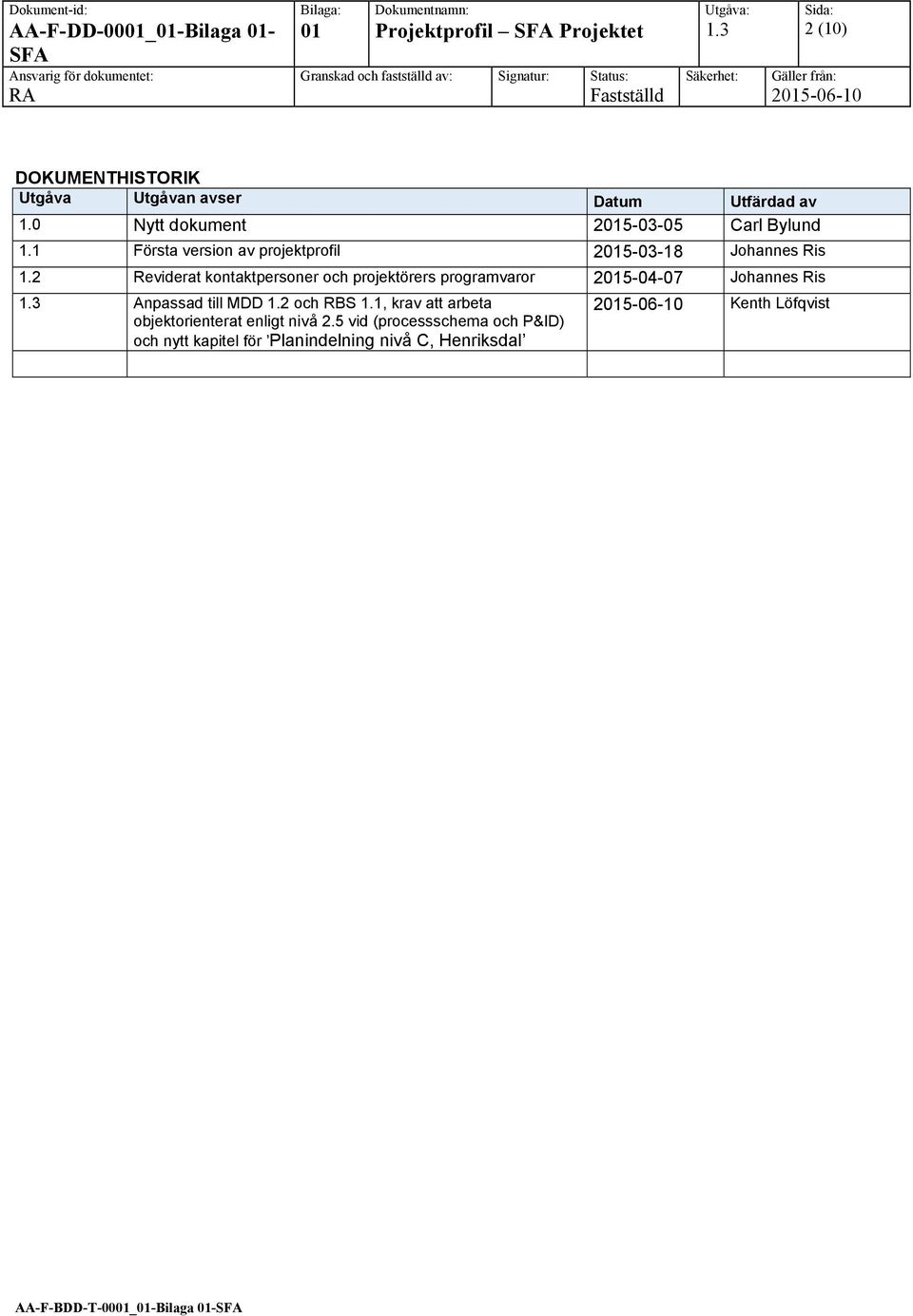

2 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) DOKUMENTHISTORIK Utgåva Utgåvan avser Datum Utfärdad av 1.0 Nytt dokument Carl Bylund 1.1 Första version av projektprofil Johannes Ris 1.2 Reviderat kontaktpersoner och projektörers programvaror Johannes Ris 1.3 Anpassad till MDD 1.2 och RBS 1.1, krav att arbeta objektorienterat enligt nivå 2.5 vid (processschema och P&ID) och nytt kapitel för Planindelning nivå C, Henriksdal Kenth Löfqvist AA-F-BDD-T-0001_01-Bilaga 01-

3 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) Innehållsförteckning Sida 1. Allmänt Projektinformation Övergripande projektinformation Styrande dokument Organisation Projektrutiner Styrande projektdokument Mötesrutiner (Digital Design) Projekteringsförutsättningar Avsteg från MDD Krav på objektorienterad projektering av processscheman & P&ID Projekteringsverktyg Projektgemensamma CAD-filer Projektserver Leveransrutiner Kopiering Koordinatsystem Underlag i Sweref Modellfilsindelning Uppföljning Modellfilssamordning Kollisionskontroll av modellfiler Filformat samordningsmodell Planindelning nivåer Planindelning nivå C, Henriksdal AA-F-BDD-T-0001_01-Bilaga 01-

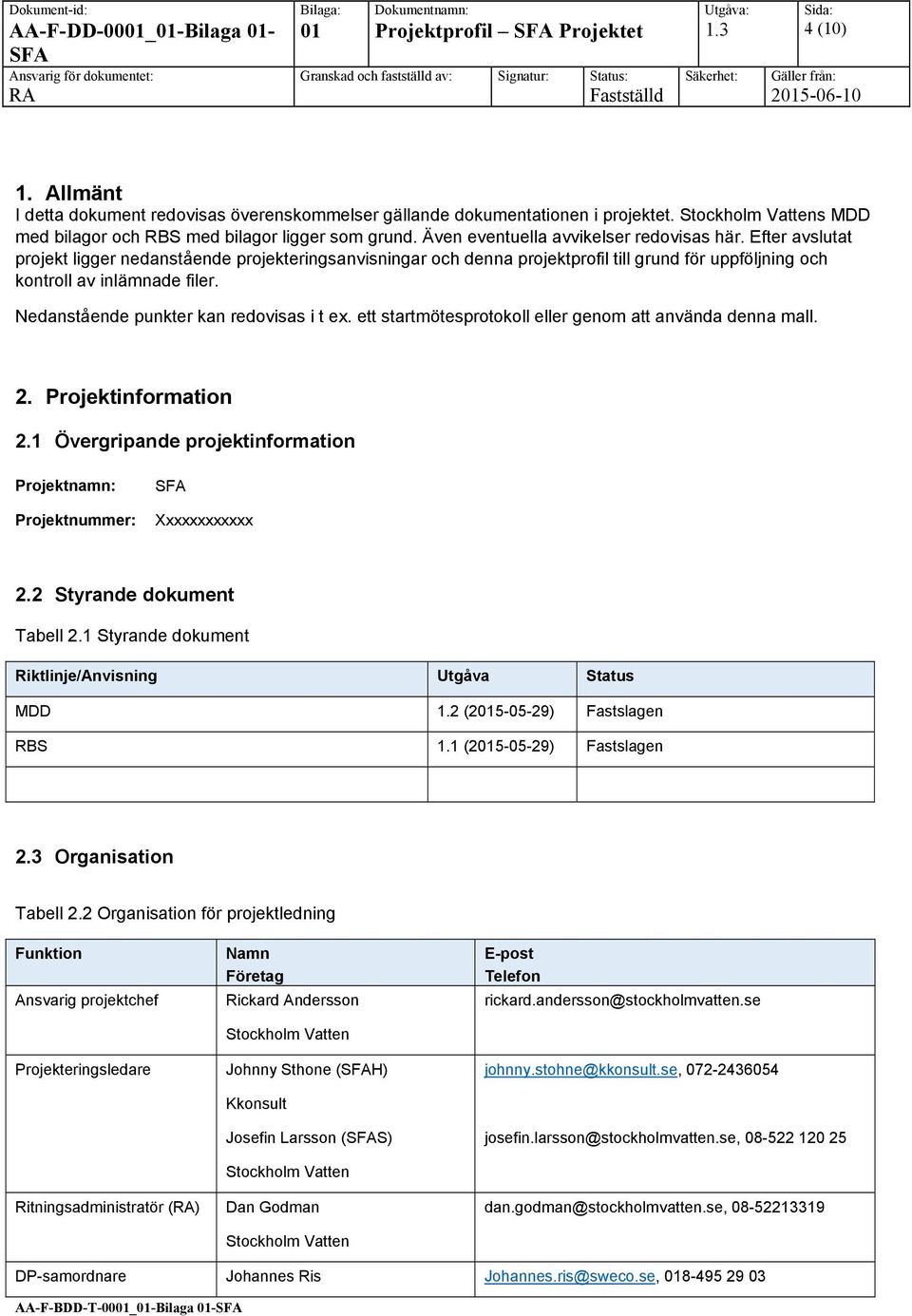

4 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) 1. Allmänt I detta dokument redovisas överenskommelser gällande dokumentationen i projektet. Stockholm Vattens MDD med bilagor och RBS med bilagor ligger som grund. Även eventuella avvikelser redovisas här. Efter avslutat projekt ligger nedanstående projekteringsanvisningar och denna projektprofil till grund för uppföljning och kontroll av inlämnade filer. Nedanstående punkter kan redovisas i t ex. ett startmötesprotokoll eller genom att använda denna mall. 2. Projektinformation 2.1 Övergripande projektinformation Projektnamn: Projektnummer: Xxxxxxxxxxxx 2.2 Styrande dokument Tabell 2.1 Styrande dokument Riktlinje/Anvisning Utgåva Status MDD 1.2 ( ) Fastslagen RBS 1.1 ( ) Fastslagen 2.3 Organisation Tabell 2.2 Organisation för projektledning Funktion Ansvarig projektchef Projekteringsledare Ritningsadministratör (RA) Namn Företag Rickard Andersson Stockholm Vatten Johnny Sthone (H) Kkonsult Josefin Larsson (S) Stockholm Vatten Dan Godman Stockholm Vatten E-post Telefon rickard.andersson@stockholmvatten.se johnny.stohne@kkonsult.se, josefin.larsson@stockholmvatten.se, dan.godman@stockholmvatten.se, DP-samordnare Johannes Ris Johannes.ris@sweco.se, AA-F-BDD-T-0001_01-Bilaga 01-

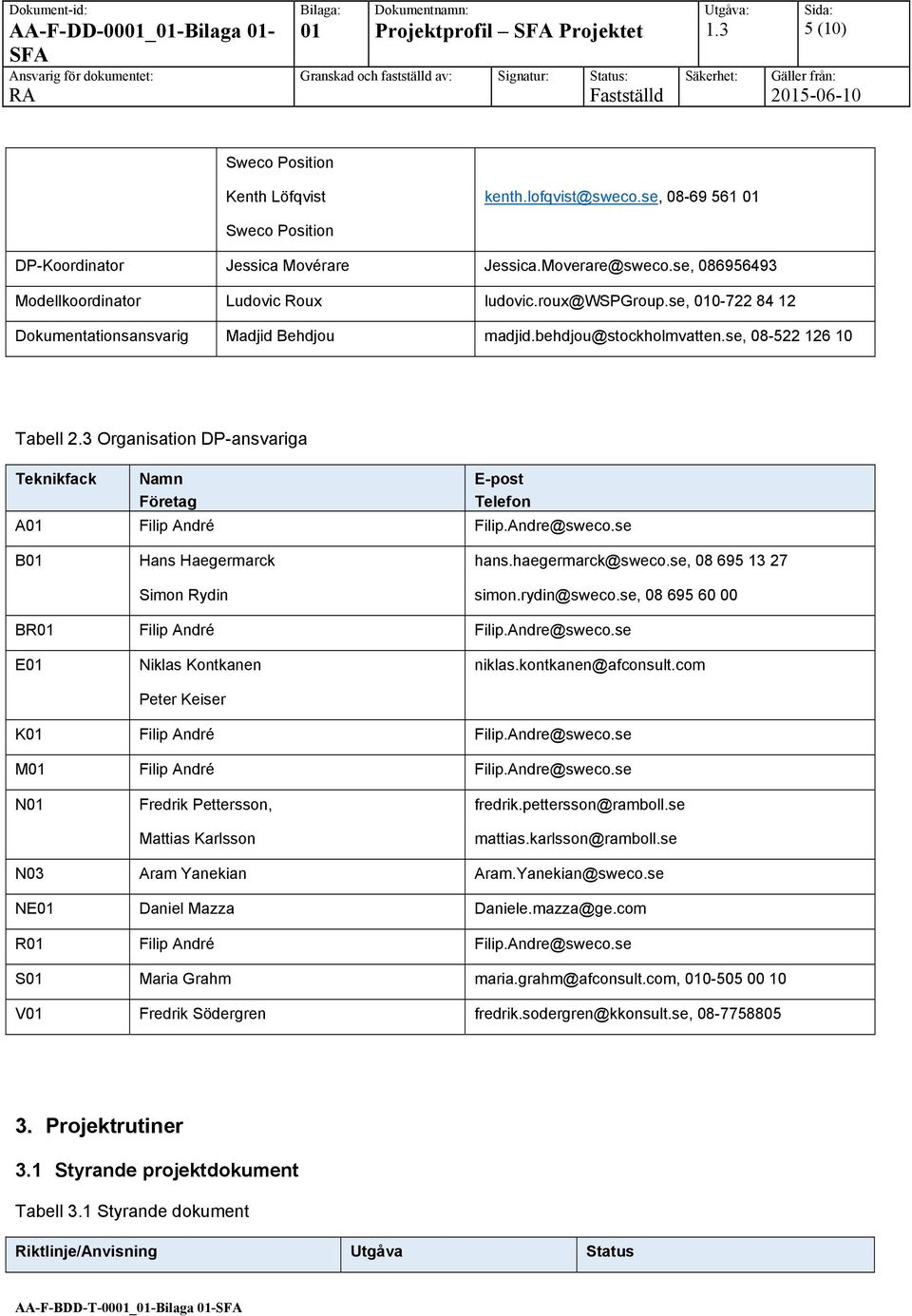

5 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) Sweco Position Kenth Löfqvist kenth.lofqvist@sweco.se, Sweco Position DP-Koordinator Jessica Movérare Jessica.Moverare@sweco.se, Modellkoordinator Ludovic Roux ludovic.roux@wspgroup.se, Dokumentationsansvarig Madjid Behdjou madjid.behdjou@stockholmvatten.se, Tabell 2.3 Organisation DP-ansvariga Teknikfack Namn Företag E-post Telefon A01 Filip André Filip.Andre@sweco.se B01 Hans Haegermarck Simon Rydin hans.haegermarck@sweco.se, simon.rydin@sweco.se, BR01 Filip André Filip.Andre@sweco.se E01 Niklas Kontkanen Peter Keiser niklas.kontkanen@afconsult.com K01 Filip André Filip.Andre@sweco.se M01 Filip André Filip.Andre@sweco.se N01 Fredrik Pettersson, Mattias Karlsson fredrik.pettersson@ramboll.se mattias.karlsson@ramboll.se N03 Aram Yanekian Aram.Yanekian@sweco.se NE01 Daniel Mazza Daniele.mazza@ge.com R01 Filip André Filip.Andre@sweco.se S01 Maria Grahm maria.grahm@afconsult.com, V01 Fredrik Södergren fredrik.sodergren@kkonsult.se, Projektrutiner 3.1 Styrande projektdokument Tabell 3.1 Styrande dokument Riktlinje/Anvisning Utgåva Status AA-F-BDD-T-0001_01-Bilaga 01-

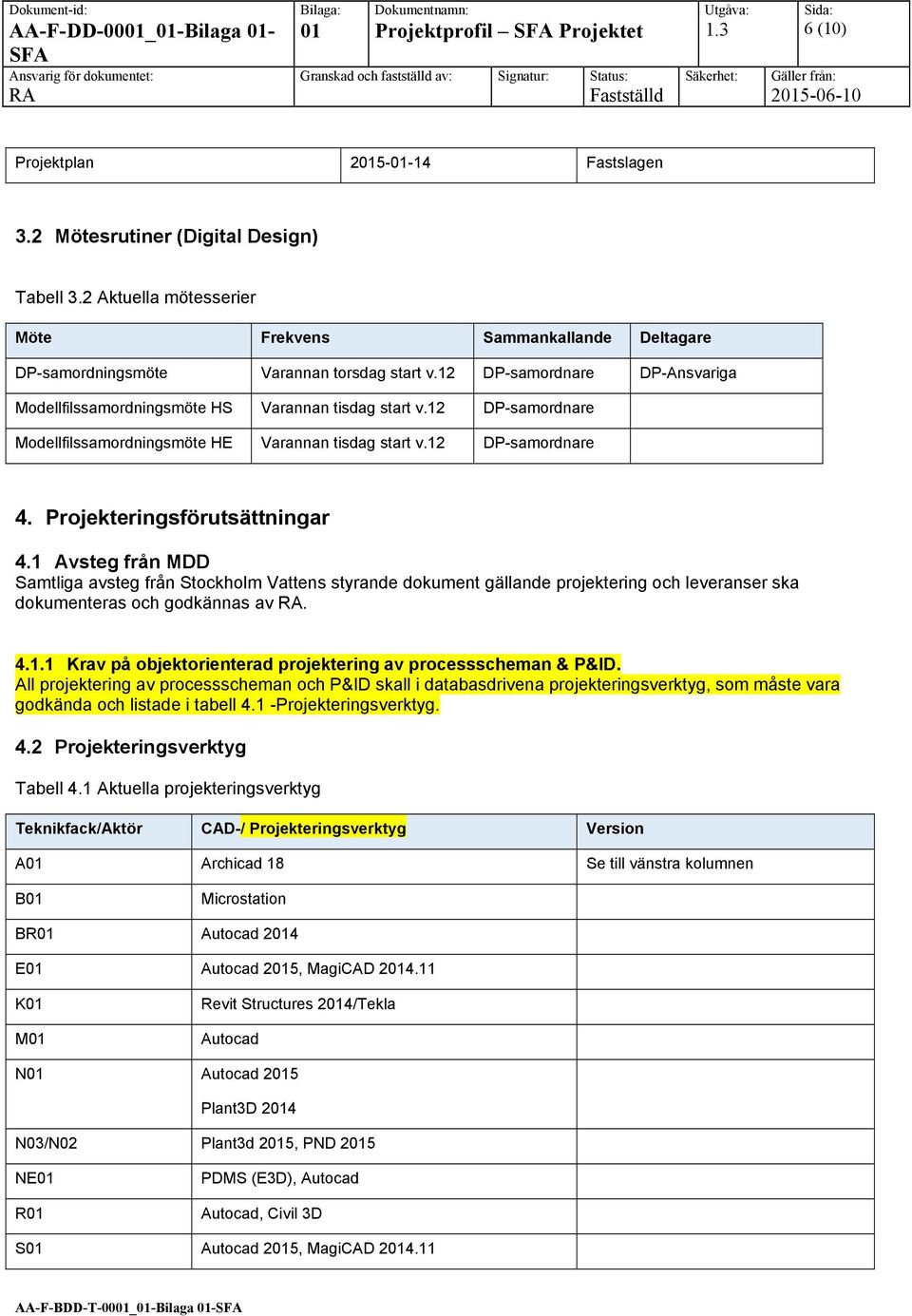

6 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) Projektplan Fastslagen 3.2 Mötesrutiner (Digital Design) Tabell 3.2 Aktuella mötesserier Möte Frekvens Sammankallande Deltagare DP-samordningsmöte Varannan torsdag start v.12 DP-samordnare DP-Ansvariga Modellfilssamordningsmöte HS Varannan tisdag start v.12 DP-samordnare Modellfilssamordningsmöte HE Varannan tisdag start v.12 DP-samordnare 4. Projekteringsförutsättningar 4.1 Avsteg från MDD Samtliga avsteg från Stockholm Vattens styrande dokument gällande projektering och leveranser ska dokumenteras och godkännas av RA Krav på objektorienterad projektering av processscheman & P&ID. All projektering av processscheman och P&ID skall i databasdrivena projekteringsverktyg, som måste vara godkända och listade i tabell 4.1 -Projekteringsverktyg. 4.2 Projekteringsverktyg Tabell 4.1 Aktuella projekteringsverktyg Teknikfack/Aktör CAD-/ Projekteringsverktyg Version A01 Archicad 18 Se till vänstra kolumnen B01 Microstation BR01 Autocad 2014 E01 Autocad 2015, MagiCAD K01 M01 Revit Structures 2014/Tekla Autocad N01 Autocad 2015 Plant3D 2014 N03/N02 Plant3d 2015, PND 2015 NE01 R01 PDMS (E3D), Autocad Autocad, Civil 3D S01 Autocad 2015, MagiCAD AA-F-BDD-T-0001_01-Bilaga 01-

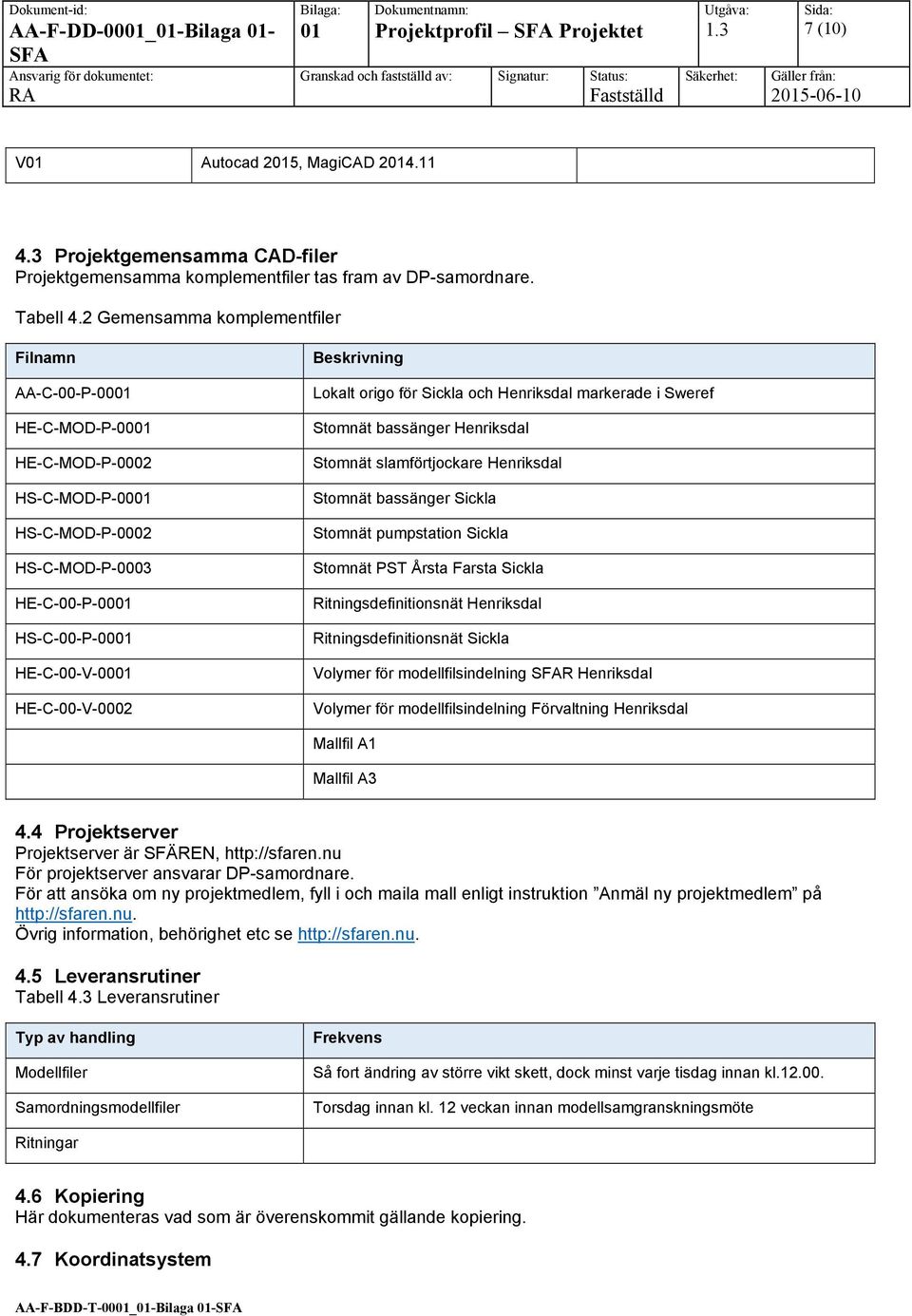

7 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) V01 Autocad 2015, MagiCAD Projektgemensamma CAD-filer Projektgemensamma komplementfiler tas fram av DP-samordnare. Tabell 4.2 Gemensamma komplementfiler Filnamn AA-C-00-P-0001 HE-C-MOD-P-0001 HE-C-MOD-P-0002 HS-C-MOD-P-0001 HS-C-MOD-P-0002 HS-C-MOD-P-0003 HE-C-00-P-0001 HS-C-00-P-0001 HE-C-00-V-0001 HE-C-00-V-0002 Beskrivning Lokalt origo för Sickla och Henriksdal markerade i Sweref Stomnät bassänger Henriksdal Stomnät slamförtjockare Henriksdal Stomnät bassänger Sickla Stomnät pumpstation Sickla Stomnät PST Årsta Farsta Sickla Ritningsdefinitionsnät Henriksdal Ritningsdefinitionsnät Sickla Volymer för modellfilsindelning R Henriksdal Volymer för modellfilsindelning Förvaltning Henriksdal Mallfil A1 Mallfil A3 4.4 Projektserver Projektserver är SFÄREN, För projektserver ansvarar DP-samordnare. För att ansöka om ny projektmedlem, fyll i och maila mall enligt instruktion Anmäl ny projektmedlem på Övrig information, behörighet etc se Leveransrutiner Tabell 4.3 Leveransrutiner Typ av handling Modellfiler Samordningsmodellfiler Frekvens Så fort ändring av större vikt skett, dock minst varje tisdag innan kl Torsdag innan kl. 12 veckan innan modellsamgranskningsmöte Ritningar 4.6 Kopiering Här dokumenteras vad som är överenskommit gällande kopiering. 4.7 Koordinatsystem AA-F-BDD-T-0001_01-Bilaga 01-

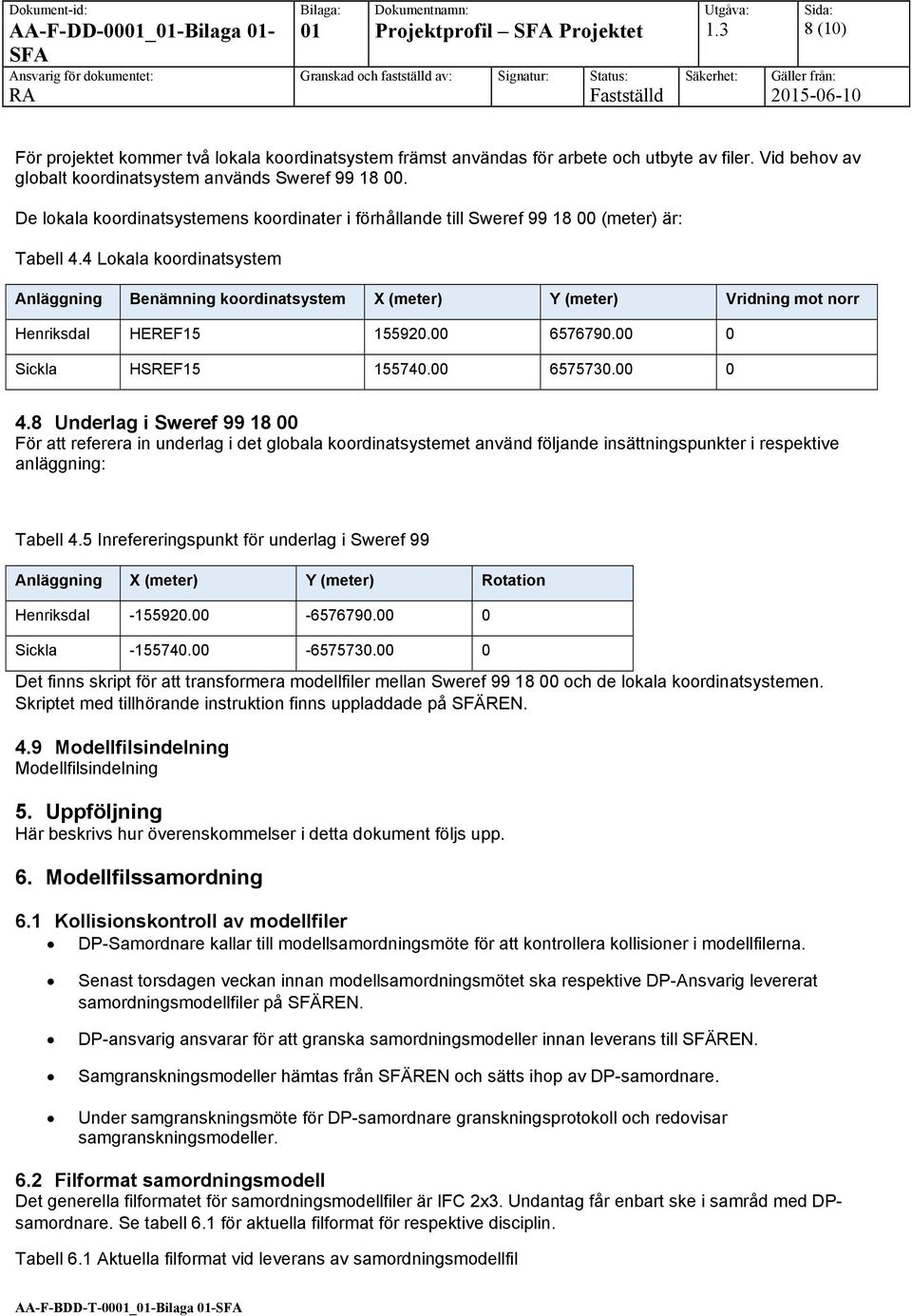

8 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) För projektet kommer två lokala koordinatsystem främst användas för arbete och utbyte av filer. Vid behov av globalt koordinatsystem används Sweref De lokala koordinatsystemens koordinater i förhållande till Sweref (meter) är: Tabell 4.4 Lokala koordinatsystem Anläggning Benämning koordinatsystem X (meter) Y (meter) Vridning mot norr Henriksdal HEREF Sickla HSREF Underlag i Sweref För att referera in underlag i det globala koordinatsystemet använd följande insättningspunkter i respektive anläggning: Tabell 4.5 Inrefereringspunkt för underlag i Sweref 99 Anläggning X (meter) Y (meter) Rotation Henriksdal Sickla Det finns skript för att transformera modellfiler mellan Sweref och de lokala koordinatsystemen. Skriptet med tillhörande instruktion finns uppladdade på SFÄREN. 4.9 Modellfilsindelning Modellfilsindelning 5. Uppföljning Här beskrivs hur överenskommelser i detta dokument följs upp. 6. Modellfilssamordning 6.1 Kollisionskontroll av modellfiler DP-Samordnare kallar till modellsamordningsmöte för att kontrollera kollisioner i modellfilerna. Senast torsdagen veckan innan modellsamordningsmötet ska respektive DP-Ansvarig levererat samordningsmodellfiler på SFÄREN. DP-ansvarig ansvarar för att granska samordningsmodeller innan leverans till SFÄREN. Samgranskningsmodeller hämtas från SFÄREN och sätts ihop av DP-samordnare. Under samgranskningsmöte för DP-samordnare granskningsprotokoll och redovisar samgranskningsmodeller. 6.2 Filformat samordningsmodell Det generella filformatet för samordningsmodellfiler är IFC 2x3. Undantag får enbart ske i samråd med DPsamordnare. Se tabell 6.1 för aktuella filformat för respektive disciplin. Tabell 6.1 Aktuella filformat vid leverans av samordningsmodellfil AA-F-BDD-T-0001_01-Bilaga 01-

9 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) Teknikfack/Aktör Samordningsformat Version A, Arkitektur IFC IFC 2x3 B, Berg IFC IFC 2x3 BR, Brand IFC IFC 2x3 E, El IFC IFC 2x3 K, Konstruktion IFC IFC 2x3 M, Markprojektör IFC IFC 2x3 N, Maskin/Process NWC 2013 R, VA-Mark IFC IFC 2x3 S, Styr IFC IFC 2x3 V, VVS IFC IFC 2x3 AA-F-BDD-T-0001_01-Bilaga 01-

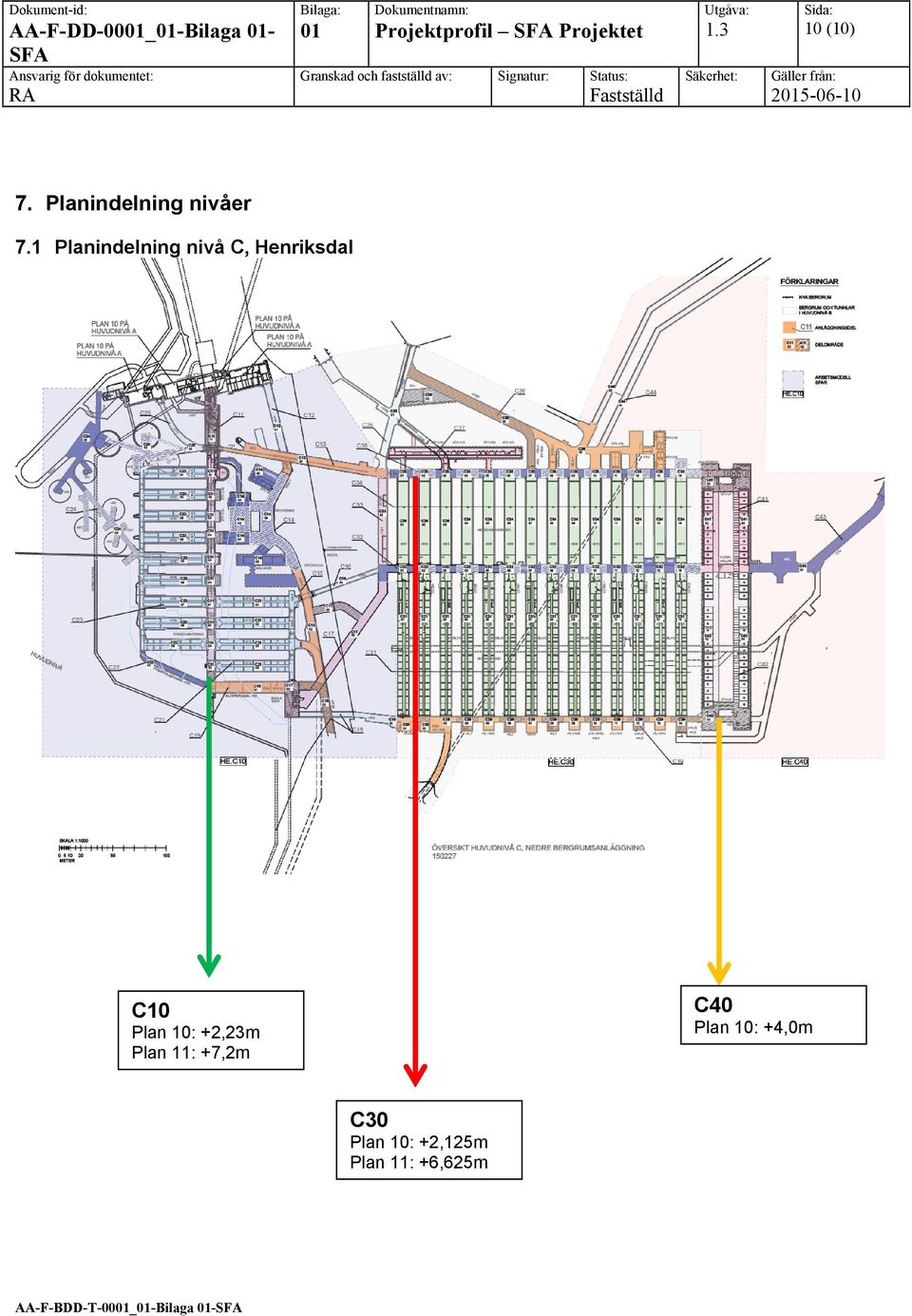

10 AA-F-DD-0001_01-Bilaga Projektprofil Projektet (10) 7. Planindelning nivåer 7.1 Planindelning nivå C, Henriksdal C10 Plan 10: +2,23m Plan 11: +7,2m C40 Plan 10: +4,0m C30 Plan 10: +2,125m Plan 11: +6,625m AA-F-BDD-T-0001_01-Bilaga 01-
