1 KOMMUNLOGOTYPE Bilaga till KRAVSPECIFIKATION CAD och andra digitala handlingar för XXX KOMMUN Version 10. Projektnr: Datum: Avser: Objekt: Denna bilaga till kravspecifikationen är upprättad av Kommunförbundet Skåne i samarbete med CAD Studion AB. Respektive användare gör lokala anpassningar. Tidigare versioner: 8.0, ,

2 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 2 (10) INNEHÅLLSFÖRTECKNING 1 KRAVSPECIFIKATION SYFTE TILLÄMPLIGHET 3 2 PROJEKTERING CAD-SAMORDNING CAD-SAMORDNARE CAD-ANSVARIG SYSTEMKRAV RITNINGSFILER DOKUMENTFILER PROGRAMVAROR PROJEKTPOOL GEMENSAM DOKUMENT/HANDLINGSCENTRAL REDOVISNINGSTEKNISKA KRAV VID PROJEKTERING RITNINGSFILERS GENERELLA UTSEENDE LINJETJOCKLEKAR, TEXT I NAMNRUTA M.M INFORMATIONSSTRUKTUR I RITNINGARNA LAGERHANTERING INSÄTTNINGSPUNKT OREFERERADE DELAR I RITNINGSFILER EXTERNT REFERERADE RITNINGSFILER RITNINGSDEFINITIONER EGENHÄNDIGT SKAPADE TEXTSTILAR, SKRAFFERINGSMÖNSTER OCH LINJETYPER OBJEKTSORIENTERAD PROJEKTERING UTRYMMEN OCH AREOR 5 3 ÖVERLÄMNANDE AV RELATIONSHANDLINGAR OCH DIGITALA FILER CAD-SAMORDNING CAD-SAMORDNARE CAD-ANSVARIG SYSTEMKRAV RITNINGSFILER RASTERFILER DOKUMENTFILER 6 4 AVTAL OM LEVERANS AV DIGITALA DOKUMENT MED NYTTJANDERÄTT 7 5 KRAV PÅ ARKIVHÅLLNING OCH SÄKERHET KATALOGSTRUKTUR 7 6 FÖRSLAG TILL DAGORDNING FÖR CAD-SAMORDNINGSMÖTE 8 7 CAD-SAMORDARENS KVALITETS KONTROLL AV DIGITALA FILER 9 8 CAD-ANSVARIGS KVALITETS KONTROLL AV DIGITALA FILER 10

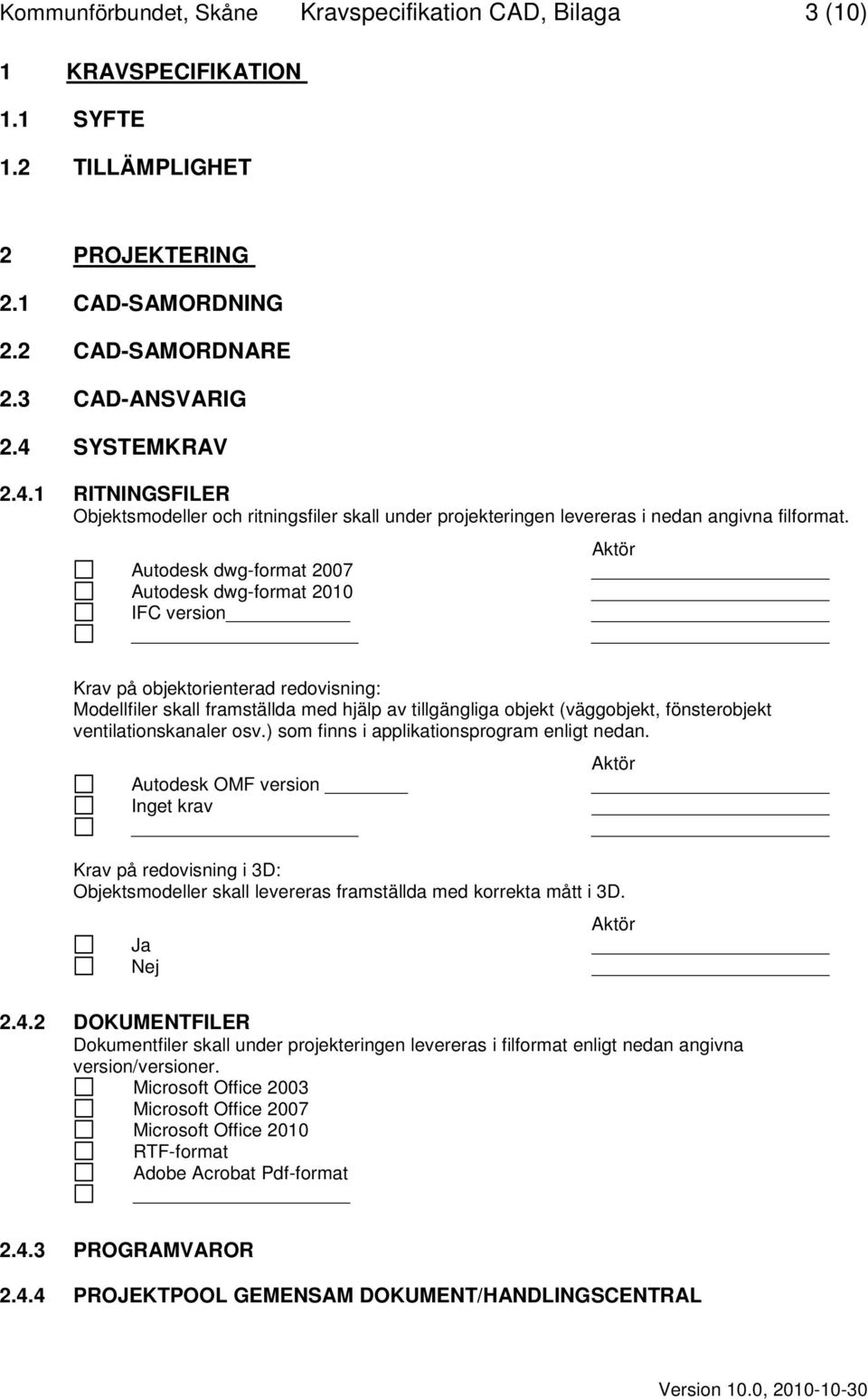

3 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 3 (10) 1 KRAVSPECIFIKATION 1.1 SYFTE 1.2 TILLÄMPLIGHET 2 PROJEKTERING 2.1 CAD-SAMORDNING 2.2 CAD-SAMORDNARE 2.3 CAD-ANSVARIG 2.4 SYSTEMKRAV RITNINGSFILER Objektsmodeller och ritningsfiler skall under projekteringen levereras i nedan angivna filformat. Autodesk dwg-format 2007 Autodesk dwg-format 2010 IFC version Krav på objektorienterad redovisning: Modellfiler skall framställda med hjälp av tillgängliga objekt (väggobjekt, fönsterobjekt ventilationskanaler osv.) som finns i applikationsprogram enligt nedan. Autodesk OMF version Inget krav Krav på redovisning i 3D: Objektsmodeller skall levereras framställda med korrekta mått i 3D. Ja Nej DOKUMENTFILER Dokumentfiler skall under projekteringen levereras i filformat enligt nedan angivna version/versioner. Microsoft Office 2003 Microsoft Office 2007 Microsoft Office 2010 RTF-format Adobe Acrobat Pdf-format PROGRAMVAROR PROJEKTPOOL GEMENSAM DOKUMENT/HANDLINGSCENTRAL

4 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 4 (10) 2.5 REDOVISNINGSTEKNISKA KRAV VID PROJEKTERING RITNINGSFILERS GENERELLA UTSEENDE Ritningar skall numreras enligt: SS utgåva 2 Annat Ritningsfiler skall ha motsvarande namn som ritningen, t.ex. skall ritning ha filnamnet LINJETJOCKLEKAR, TEXT I NAMNRUTA M.M. Namnruta, intilliggande text och symboler skall utföras enligt nedan.

5 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 5 (10) 2.6 INFORMATIONSSTRUKTUR I RITNINGARNA LAGERHANTERING De i objektsmodeller och ritningsfilerna ingående delarna skall i alla tillämpliga fall följa: SB-rekommendationer 11, CAD-lager BSAB 96 utgåva 2 Färg Nummer Färger skall vara enligt lagerlista daterad: CAD-ritningar skall skrivas ut med penntjocklekar i enligt nedanstående tabell: Färg Linje Bredd 1:50 Linje Bredd 1:100 Linje Bredd 1:200 4 Cyan Röd Grön Vit Magenta Gul Blå Dessa inställningar gäller för husbyggnad och installationer inom fastigheten. Linje Bredd 1: INSÄTTNINGSPUNKT OREFERERADE DELAR I RITNINGSFILER EXTERNT REFERERADE RITNINGSFILER RITNINGSDEFINITIONER Leverans av plottfiler skall ske i: Adobe Acrobat Pdf-format version. HP-GL/HP-GL2 Plt-format. Autodesk DWF-format EGENHÄNDIGT SKAPADE TEXTSTILAR, SKRAFFERINGSMÖNSTER OCH LINJETYPER OBJEKTSORIENTERAD PROJEKTERING UTRYMMEN OCH AREOR 3 ÖVERLÄMNANDE AV RELATIONSHANDLINGAR OCH DIGITALA FILER Relationshandlingar skall levereras före genomförd slutbesiktning. efter genomförd slutbesiktning. efter överlämnat underlag för relationshandling. Vilka handlingar skall levereras vid inlämnande av relationshandlingar. Relationshandlingar skall levereras enligt förteckning daterad. Relationshandlingar skall levereras enligt avtal i kontraktshandling.

6 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 6 (10) 3.1 CAD-SAMORDNING 3.2 CAD-SAMORDNARE 3.3 CAD-ANSVARIG 3.4 SYSTEMKRAV RITNINGSFILER Vid inlämnande av relationshandlingar skall objektsmodeller och ritningsfiler levereras angivna filformat. Autodesk dwg-format 2007 Autodesk dwg-format 2010 IFC version Krav på objektorienterad redovisning: Modellfiler skall framställda med hjälp av tillgängliga objekt (väggobjekt, fönsterobjekt ventilationskanaler osv.) som finns i applikationsprogram enligt nedan. Autodesk OMF version Inget krav Krav på redovisning i 3D: Objektsmodeller skall levereras framställda med korrekta mått i 3D. Ja Nej RASTERFILER Vid inlämnande av relationshandlingar skall rasterfiler levereras för samtliga ritningar. Detta sker i filformat enligt nedan angivna version/versioner. TIF med CCITT G4 komprimering. CALS med CCITT G4 komprimering. Adobe Acrobat Pdf-format. Version. Läses med Acrobat Reader. Annat format. Inget krav. Upplösning 400 dpi. Upplösning (konvertering till filer i rasterformat kan för projektet anlitad kopieringsfirma hjälpa till med) DOKUMENTFILER Vid inlämnande av relationshandlingar skall dokumentfiler levereras i filformat enligt nedan angivna version/versioner. Microsoft Office 2003 Microsoft Office 2007 Microsoft Office 2010 RTF-format Adobe Acrobat Pdf-format version

7 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 7 (10) 4 AVTAL OM LEVERANS AV DIGITALA DOKUMENT MED NYTTJANDERÄTT 5 KRAV PÅ ARKIVHÅLLNING OCH SÄKERHET 5.1 KATALOGSTRUKTUR Filer skall sparas i katalogstruktur enligt nedan. Här visas undermappar endast för disciplinen A under relationshandling. Samma struktur finns under samtliga discipliner för samtliga byggskeden.

8 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 8 (10) FORMULÄR 6 6 FÖRSLAG TILL DAGORDNING FÖR CAD-SAMORDNINGSMÖTE Projekt Tid Plats 1. Allmänt 1.1. Närvarande 1.2. Nytt möte 1.3. Projektgenomgång 2. Organisation och administration 2.1. CAD samordnare 2.2. CAD organisation 2.3. CAD ansvariga 2.4. Ritnings och filförteckning 2.5. Objektsmodeller 2.6. Modellorienterad struktur 3. Definitioner 3.1. CAD-program, typ och version 3.2. Dokumentfiler, typ och version 3.3. Namngivning av ritningar och ritningsfiler 3.4. Linjetjocklekar, ritningsblankett, namnruta m.m 3.5. Lagerhantering 3.6. Insättningspunkt 3.7. Externa referenser 3.8. Ritningsdefinitionsfiler/Flikar (Layouter) 3.9. Skalor D redovisning Egna skrafferingstyper och linjetyper 4. Kommunikation 4.1. Fildistribution 5. Plottning 5.1. Utplottning och samplottning 6. Säkerhet 6.1. Backup 6.2. Virusskydd 7. Leverans av relationshandlingar 8. Synpunkter på kravspecifikationen CAD och dess bilaga

9 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 9 (10) FORMULÄR 7 7 CAD-SAMORDARENS KVALITETS KONTROLL AV DIGITALA FILER Projekt Fastighetens objektsnummer CAD-samordnare Adress Postadress Telefonnummer Avser konsult Undertecknad CAD-samordnare intygar härmed att: mötesprotokoll bifogas relationshandling aktuell projektbilaga till kravspecifikation bifogas relationshandling kvalitetsdokumentation har erhållits från respektive CAD-ansvarig/aktör rätt programvara har använts läsbarhet, tydlighet och fackmannamässighet uppnåtts linjetjocklekar är rätt typsnitt ISOCP har använts korrekta objektsmöten uppnåtts rätt linjetyper använts rätt färger har använts LTSCALE och PSLTSCALE står rätt orienteringsfigur finns lagerhantering är rätt insättningspunkt är rätt ritningen ej innehåller information som inte används. (PURGE all) 3D information är korrekt rumsnummer ej kolliderar med installationer korrekt ifylld ritningsstämpel för ritningen gällande underlag har angetts i textform rasterfiler är korrekta CD- DVD-skiva har etikett med rätt information Kommentarer Datum CAD-samordnare

10 Kommunförbundet, Skåne Kravspecifikation CAD, Bilaga 10 (10) FORMULÄR 8 8 CAD-ANSVARIGS KVALITETS KONTROLL AV DIGITALA FILER Projekt Fastighetens objektsnummer Adress Postadress Telefonnummer CAD-ansvarig CAD-program som använts Undertecknad CAD-ansvarig intygar härmed att: rätt programvara har använts läsbarhet, tydlighet och fackmannamässighet uppnåtts linjetjocklekar är rätt typsnitt ISOCP har använts korrekta objektsmöten uppnåtts rätt linjetyper använts rätt färger har använts LTSCALE och PSLTSCALE står rätt orienteringsfigur finns lagerhantering är rätt insättningspunkt är rätt ritningen ej innehåller information som inte används. (PURGE all) 3D information är korrekt rumsnummer är korrekta rumsnummer ej kolliderar med installationer korrekt ifylld ritningsstämpel för ritningen gällande underlag har angetts i textform rasterfiler är korrekta Datum CAD-ansvarig
