1 Rambeskrivning Informations- & dokumenthantering facilities förvaltningsinformation version

2 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) Ver. Datum Uppgjord Information SATi Kompletterar och ersätter tidigare CAD-policy Ver SATi Dokumentet omarbetat, tillägg till rambeskrivningen rev inarbetat. Ersätter tidigare Ver SAFFi Dokumentet uppdaterat. Ersätter tidigare Ver SAFFi Diverse ändringar avseende förtydliganden

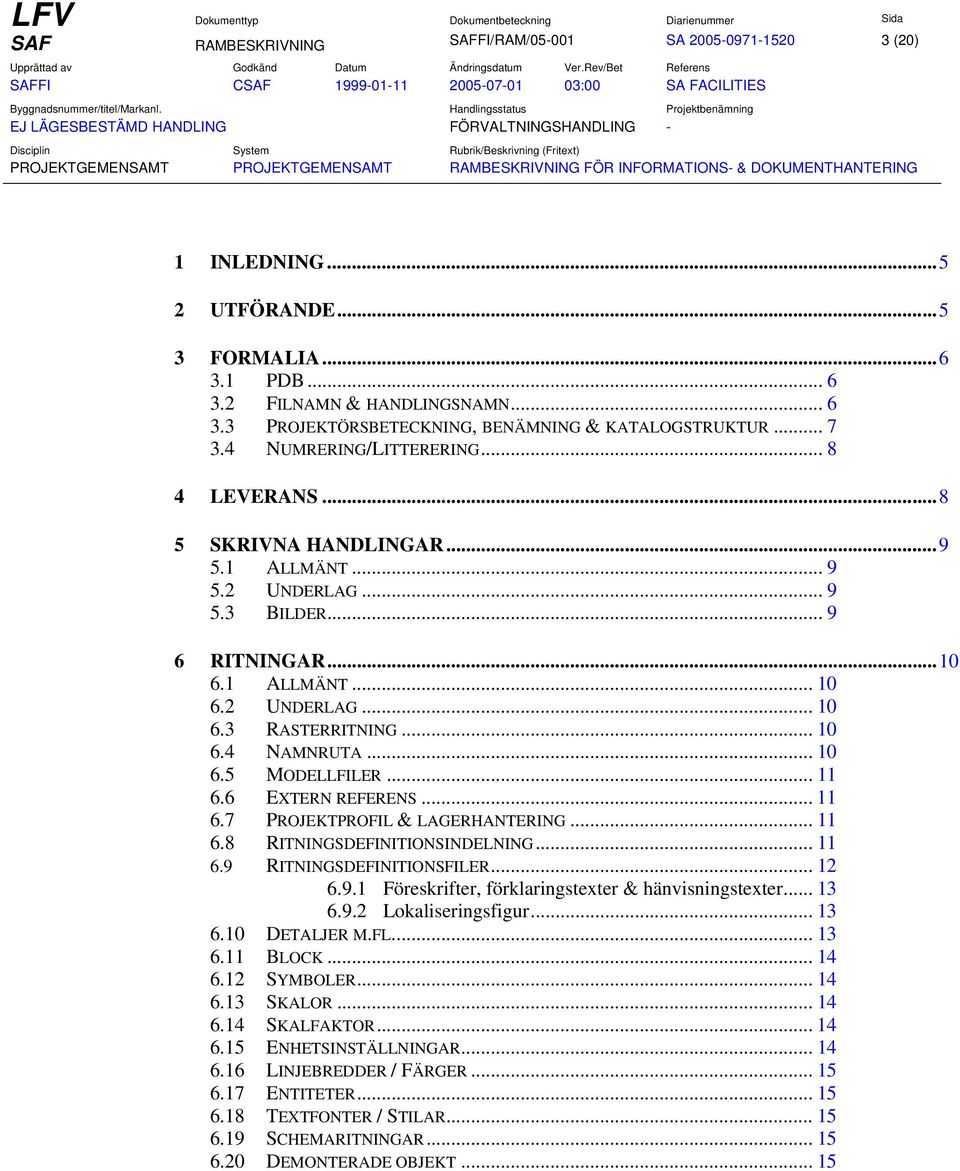

3 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) SAFFI CSAF :00 SA FACILITIES 1 INLEDNING UTFÖRANDE FORMALIA PDB FILNAMN & HANDLINGSNAMN PROJEKTÖRSBETECKNING, BENÄMNING & KATALOGSTRUKTUR NUMRERING/LITTERERING LEVERANS SKRIVNA HANDLINGAR ALLMÄNT UNDERLAG BILDER RITNINGAR ALLMÄNT UNDERLAG RASTERRITNING NAMNRUTA MODELLFILER EXTERN REFERENS PROJEKTPROFIL & LAGERHANTERING RITNINGSDEFINITIONSINDELNING RITNINGSDEFINITIONSFILER Föreskrifter, förklaringstexter & hänvisningstexter Lokaliseringsfigur DETALJER M.FL BLOCK SYMBOLER SKALOR SKALFAKTOR ENHETSINSTÄLLNINGAR LINJEBREDDER / FÄRGER ENTITETER TEXTFONTER / STILAR SCHEMARITNINGAR DEMONTERADE OBJEKT... 15

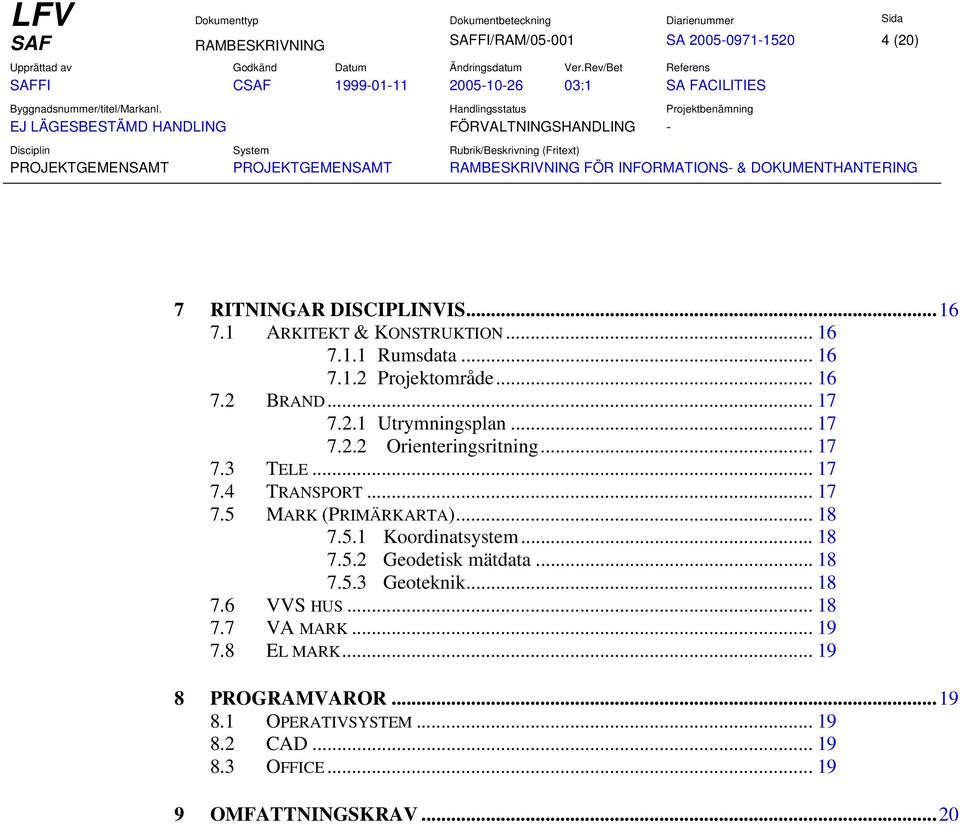

4 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 7 RITNINGAR DISCIPLINVIS ARKITEKT & KONSTRUKTION Rumsdata Projektområde BRAND Utrymningsplan Orienteringsritning TELE TRANSPORT MARK (PRIMÄRKARTA) Koordinatsystem Geodetisk mätdata Geoteknik VVS HUS VA MARK EL MARK PROGRAMVAROR OPERATIVSYSTEM CAD OFFICE OMFATTNINGSKRAV...20

5 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 1 INLEDNING Denna rambeskrivning avser de skallkrav SAF (Stockholm-Arlanda Facilities) har på de handlingar som levereras vid ny-, om och tillbyggnad. Vid frågor angående detta dokument, E-posta till saffi@lfv.se. Denna rambeskrivning finns att tillgå på Där information saknas i rambeskrivningen används bygghandlingar 90. Kraven är utformade för att kunna publicera förvaltningshandlingar i vårt arkiv och våra system enligt nedan: PDB (Projektdatabasen): dokumenthanteringssystem för att hantera dokumentation i byggskedet. PDB är främst till för projektledare och konsulter/entreprenörer. FDB (Förvaltningsdatabasen):(Åtkomst endast internt LFV) dokumenthanteringssystem för att publicera förvaltningshandlingar (original). Här finns ritningar och drift/underhållsinformation som blivit godkända som relationshandlingar. GIS (Grafiskt Informations System): (Åtkomst endast internt LFV) Grafiskt gränssnitt för att visa Arkitekt planmodeller och markkarta. Underlag för detta hämtas från FDB. 2 UTFÖRANDE Handlingar levereras enligt Omfattningskrav för de delar uppdraget berör. Handlingar/filer: Utförs digitalt. Levereras översatta till svenska om ej annat överenskommits med SAFFi. Utförs så att tydliga utskrifter kan göras (läsbara). Levereras med ifylld namnruta respektive sidhuvud. Underlag: Utgörs av förvaltningshandlingar som levereras av SAFFi till PDB. Uppfyller inte alltid de krav som denna rambeskrivning redovisar. Är inte alltid helt med verkligheten överensstämmande. Berörda befintliga förvaltningshandlingar kontrolleras och uppdateras. Brister och fel i tillhandahållet material vad gäller information meddelas SAFFi.

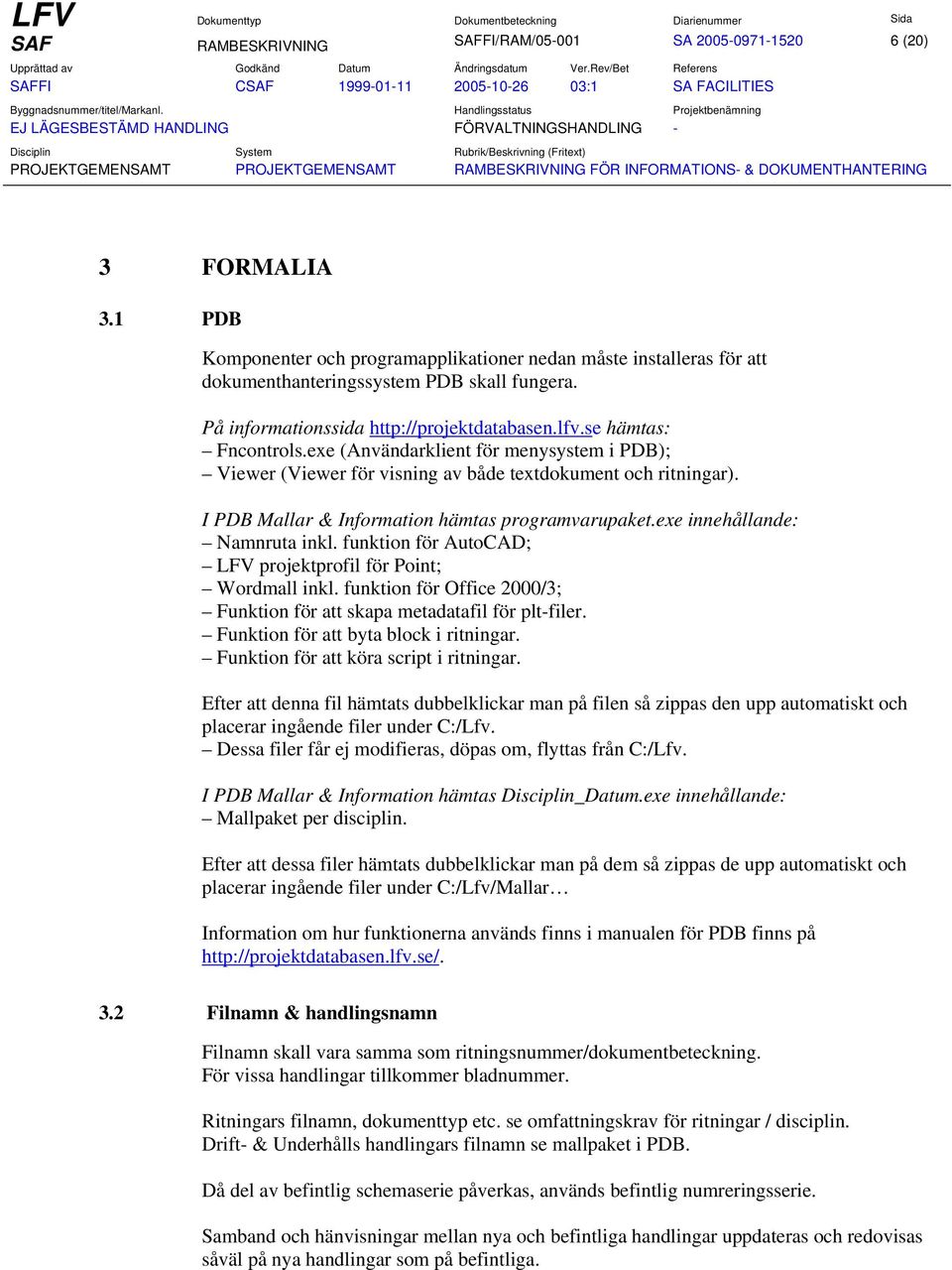

6 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 3 FORMALIA 3.1 PDB Komponenter och programapplikationer nedan måste installeras för att dokumenthanteringssystem PDB skall fungera. På informationssida hämtas: Fncontrols.exe (Användarklient för menysystem i PDB); Viewer (Viewer för visning av både textdokument och ritningar). I PDB Mallar & Information hämtas programvarupaket.exe innehållande: Namnruta inkl. funktion för AutoCAD; LFV projektprofil för Point; Wordmall inkl. funktion för Office 2000/3; Funktion för att skapa metadatafil för plt-filer. Funktion för att byta block i ritningar. Funktion för att köra script i ritningar. Efter att denna fil hämtats dubbelklickar man på filen så zippas den upp automatiskt och placerar ingående filer under C:/Lfv. Dessa filer får ej modifieras, döpas om, flyttas från C:/Lfv. I PDB Mallar & Information hämtas Disciplin_Datum.exe innehållande: Mallpaket per disciplin. Efter att dessa filer hämtats dubbelklickar man på dem så zippas de upp automatiskt och placerar ingående filer under C:/Lfv/Mallar Information om hur funktionerna används finns i manualen för PDB finns på Filnamn & handlingsnamn Filnamn skall vara samma som ritningsnummer/dokumentbeteckning. För vissa handlingar tillkommer bladnummer. Ritningars filnamn, dokumenttyp etc. se omfattningskrav för ritningar / disciplin. Drift- & Underhålls handlingars filnamn se mallpaket i PDB. Då del av befintlig schemaserie påverkas, används befintlig numreringsserie. Samband och hänvisningar mellan nya och befintliga handlingar uppdateras och redovisas såväl på nya handlingar som på befintliga.

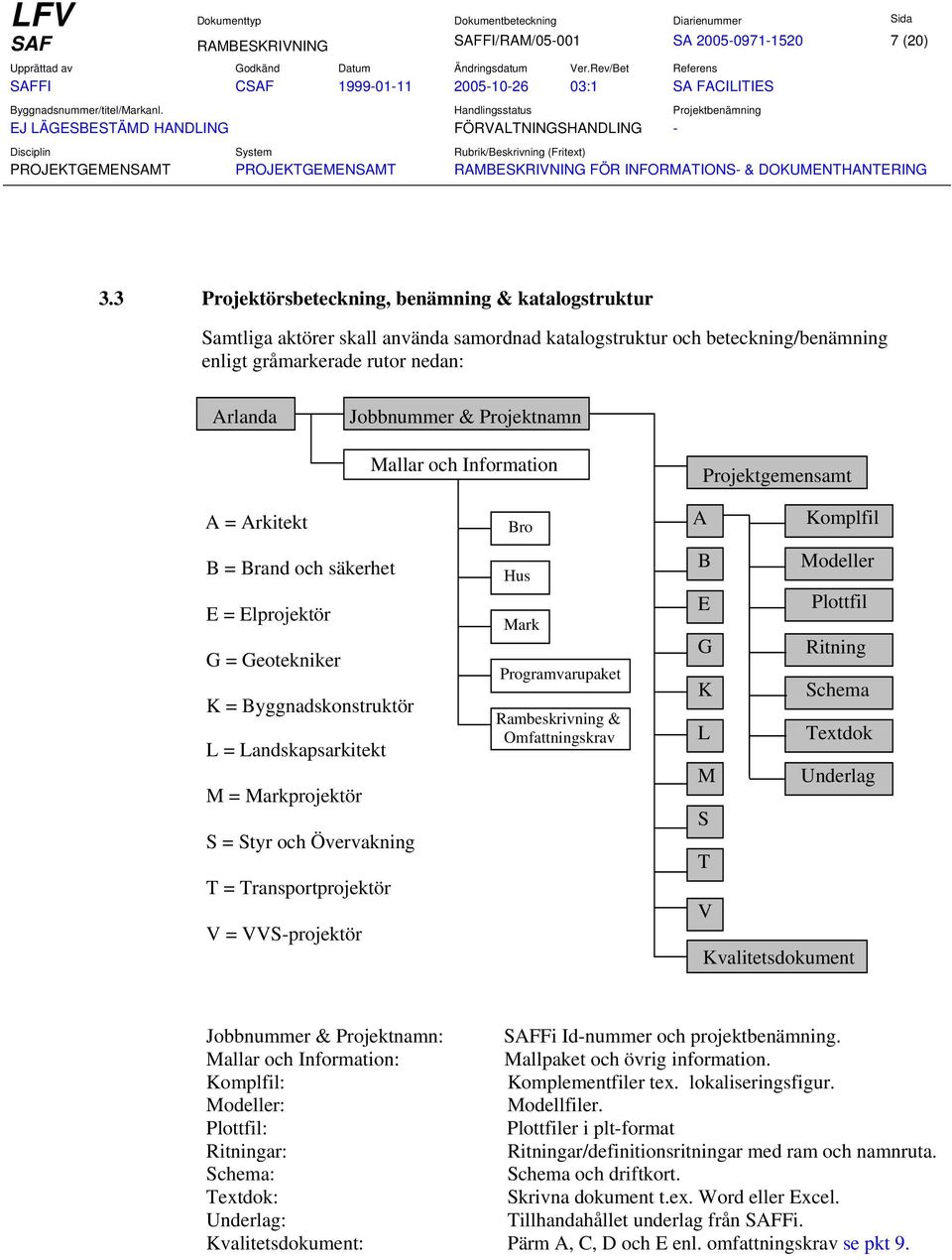

7 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 3.3 Projektörsbeteckning, benämning & katalogstruktur Samtliga aktörer skall använda samordnad katalogstruktur och beteckning/benämning enligt gråmarkerade rutor nedan: Arlanda Jobbnummer & Projektnamn Mallar och Information Projektgemensamt A = Arkitekt B = Brand och säkerhet E = Elprojektör G = Geotekniker K = Byggnadskonstruktör L = Landskapsarkitekt M = Markprojektör S = Styr och Övervakning T = Transportprojektör V = VVS-projektör Bro Hus Mark Programvarupaket Rambeskrivning & Omfattningskrav A Komplfil B Modeller E Plottfil G Ritning K Schema L Textdok M Underlag S T V Kvalitetsdokument Jobbnummer & Projektnamn: SAFFi Id-nummer och projektbenämning. Mallar och Information: Mallpaket och övrig information. Komplfil: Komplementfiler tex. lokaliseringsfigur. Modeller: Modellfiler. Plottfil: Plottfiler i plt-format Ritningar: Ritningar/definitionsritningar med ram och namnruta. Schema: Schema och driftkort. Textdok: Skrivna dokument t.ex. Word eller Excel. Underlag: Tillhandahållet underlag från SAFFi. Kvalitetsdokument: Pärm A, C, D och E enl. omfattningskrav se pkt 9.

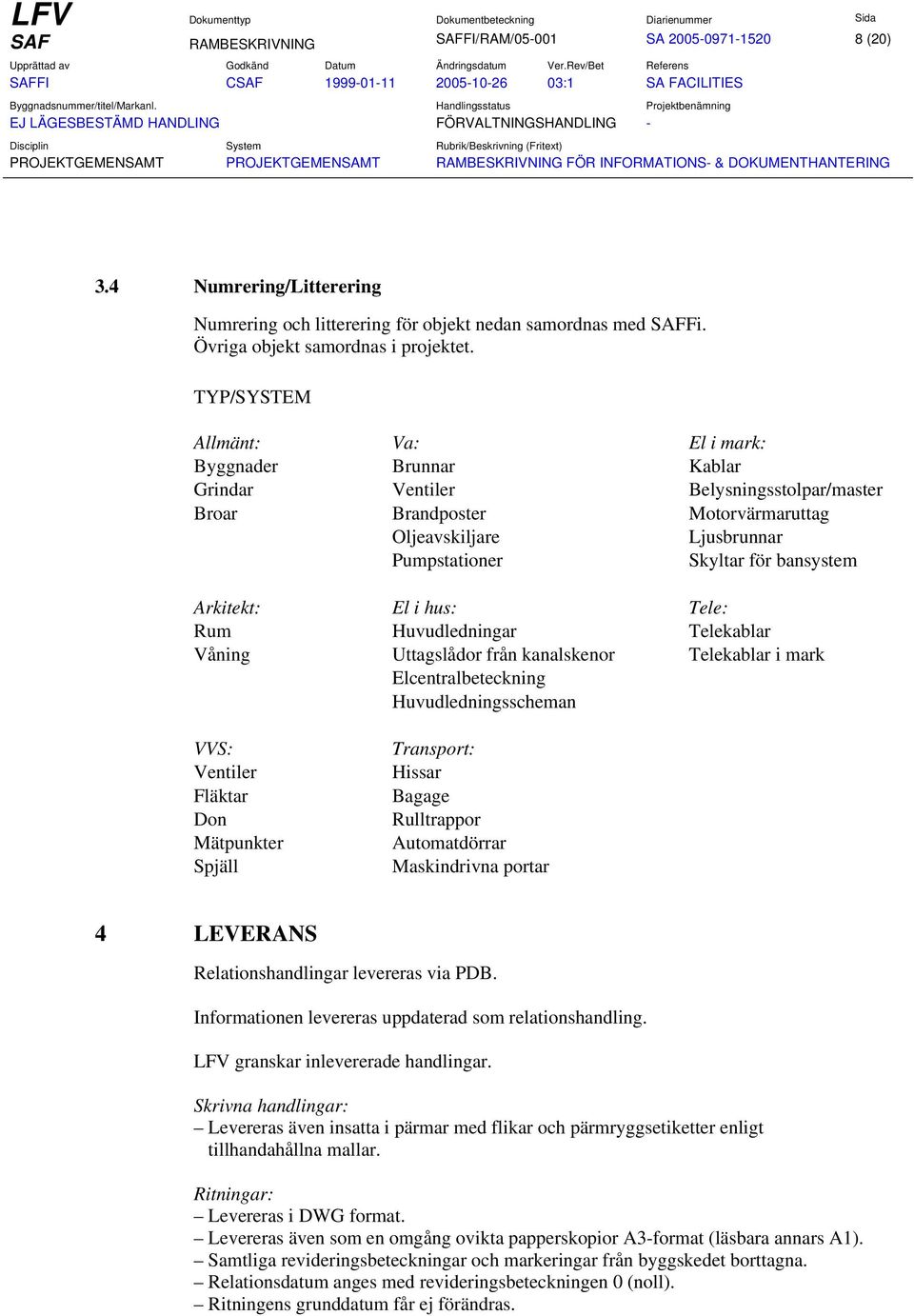

8 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 3.4 Numrering/Litterering Numrering och litterering för objekt nedan samordnas med SAFFi. Övriga objekt samordnas i projektet. TYP/SYSTEM Allmänt: Va: El i mark: Byggnader Brunnar Kablar Grindar Ventiler Belysningsstolpar/master Broar Brandposter Motorvärmaruttag Oljeavskiljare Ljusbrunnar Pumpstationer Skyltar för bansystem Arkitekt: El i hus: Tele: Rum Huvudledningar Telekablar Våning Uttagslådor från kanalskenor Telekablar i mark Elcentralbeteckning Huvudledningsscheman VVS: Ventiler Fläktar Don Mätpunkter Spjäll Transport: Hissar Bagage Rulltrappor Automatdörrar Maskindrivna portar 4 LEVERANS Relationshandlingar levereras via PDB. Informationen levereras uppdaterad som relationshandling. LFV granskar inlevererade handlingar. Skrivna handlingar: Levereras även insatta i pärmar med flikar och pärmryggsetiketter enligt tillhandahållna mallar. Ritningar: Levereras i DWG format. Levereras även som en omgång ovikta papperskopior A3-format (läsbara annars A1). Samtliga revideringsbeteckningar och markeringar från byggskedet borttagna. Relationsdatum anges med revideringsbeteckningen 0 (noll). Ritningens grunddatum får ej förändras.

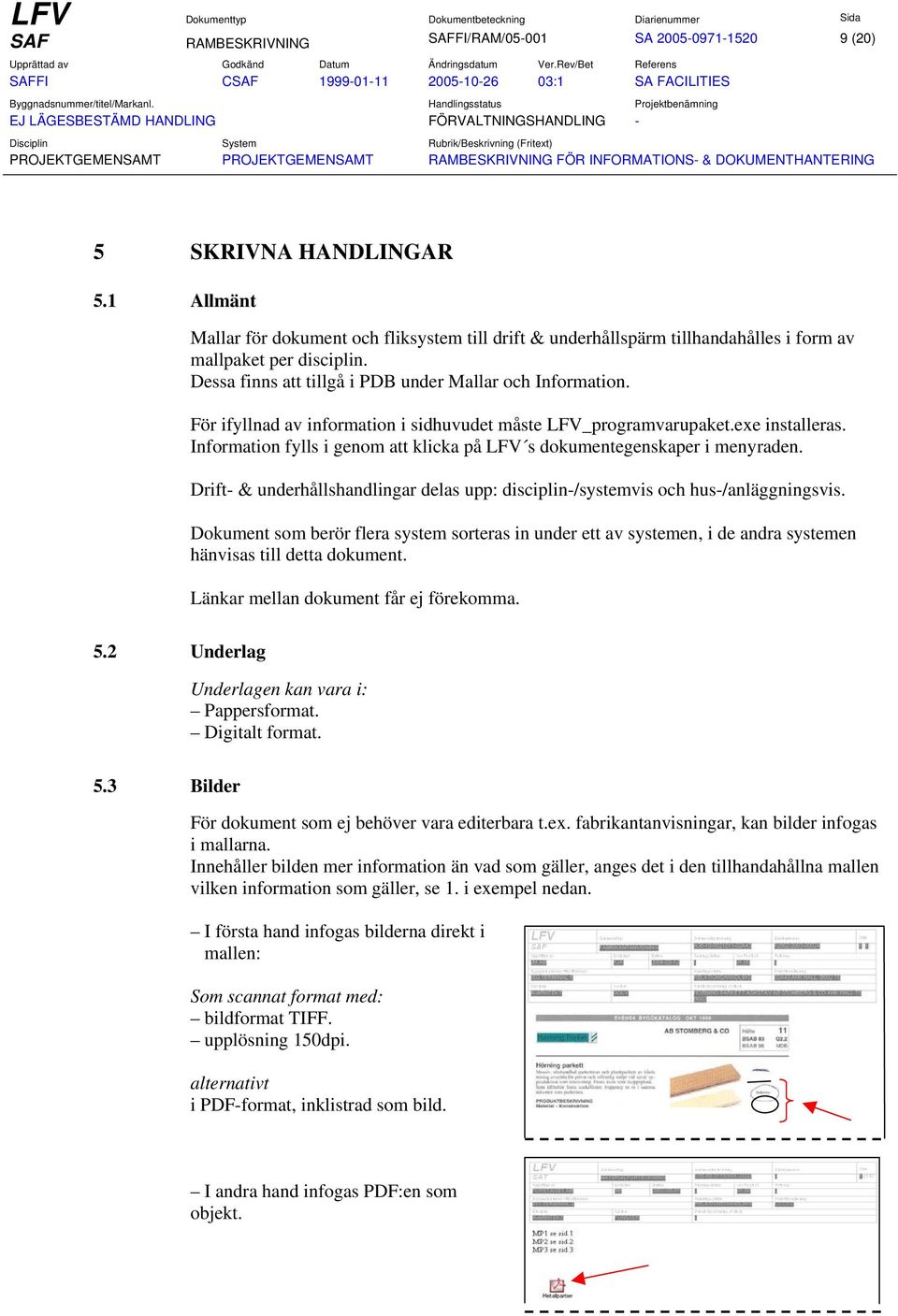

9 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 5 SKRIVNA HANDLINGAR 5.1 Allmänt Mallar för dokument och fliksystem till drift & underhållspärm tillhandahålles i form av mallpaket per disciplin. Dessa finns att tillgå i PDB under Mallar och Information. För ifyllnad av information i sidhuvudet måste LFV_programvarupaket.exe installeras. Information fylls i genom att klicka på LFV s dokumentegenskaper i menyraden. Drift- & underhållshandlingar delas upp: disciplin-/systemvis och hus-/anläggningsvis. Dokument som berör flera system sorteras in under ett av systemen, i de andra systemen hänvisas till detta dokument. Länkar mellan dokument får ej förekomma. 5.2 Underlag Underlagen kan vara i: Pappersformat. Digitalt format. 5.3 Bilder För dokument som ej behöver vara editerbara t.ex. fabrikantanvisningar, kan bilder infogas i mallarna. Innehåller bilden mer information än vad som gäller, anges det i den tillhandahållna mallen vilken information som gäller, se 1. i exempel nedan. I första hand infogas bilderna direkt i mallen: Som scannat format med: bildformat TIFF. upplösning 150dpi. alternativt i PDF-format, inklistrad som bild. I andra hand infogas PDF:en som objekt.

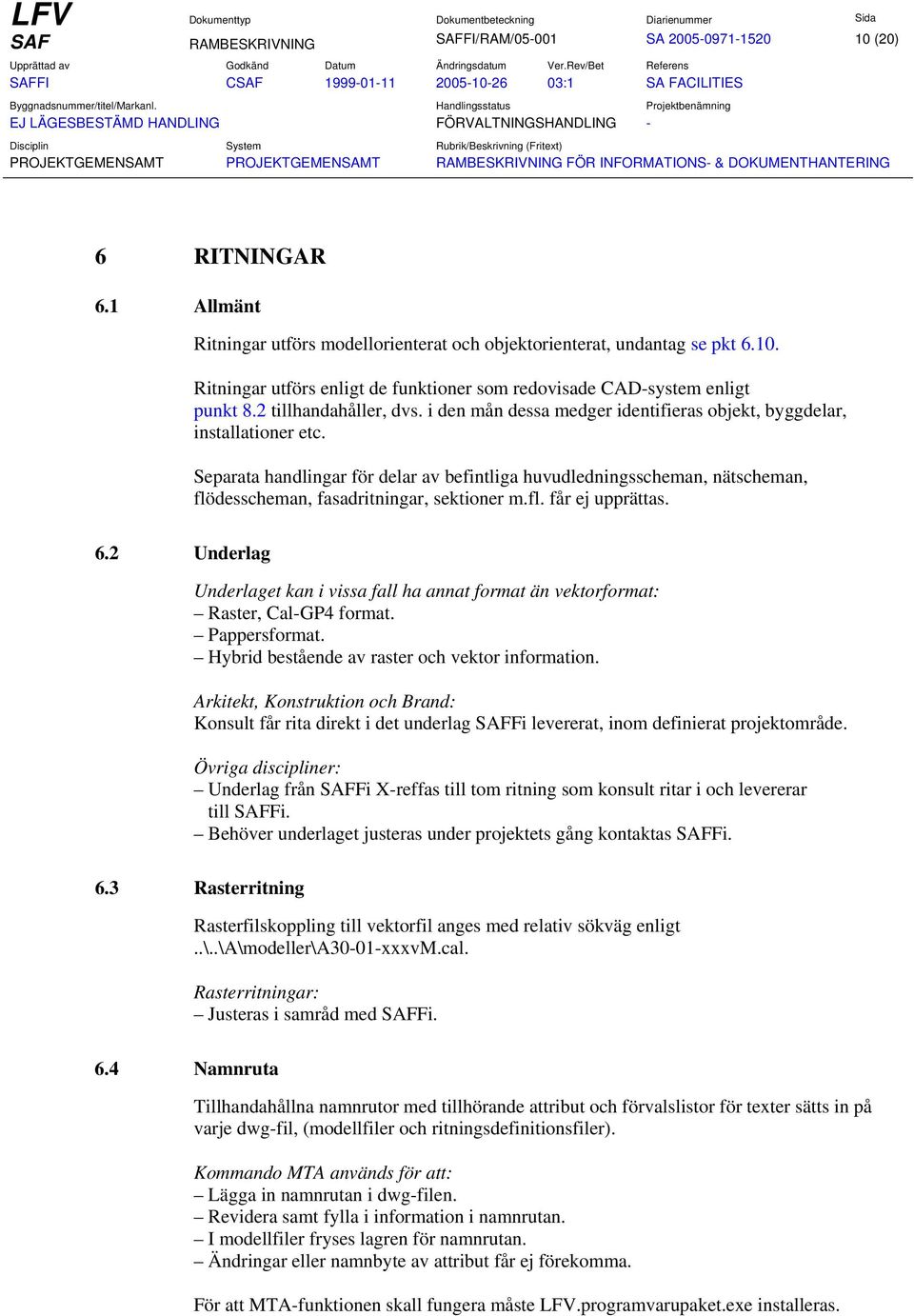

10 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 6 RITNINGAR 6.1 Allmänt Ritningar utförs modellorienterat och objektorienterat, undantag se pkt Ritningar utförs enligt de funktioner som redovisade CAD-system enligt punkt 8.2 tillhandahåller, dvs. i den mån dessa medger identifieras objekt, byggdelar, installationer etc. Separata handlingar för delar av befintliga huvudledningsscheman, nätscheman, flödesscheman, fasadritningar, sektioner m.fl. får ej upprättas. 6.2 Underlag Underlaget kan i vissa fall ha annat format än vektorformat: Raster, Cal-GP4 format. Pappersformat. Hybrid bestående av raster och vektor information. Arkitekt, Konstruktion och Brand: Konsult får rita direkt i det underlag SAFFi levererat, inom definierat projektområde. Övriga discipliner: Underlag från SAFFi X-reffas till tom ritning som konsult ritar i och levererar till SAFFi. Behöver underlaget justeras under projektets gång kontaktas SAFFi. 6.3 Rasterritning Rasterfilskoppling till vektorfil anges med relativ sökväg enligt..\..\a\modeller\a30-01-xxxvm.cal. Rasterritningar: Justeras i samråd med SAFFi. 6.4 Namnruta Tillhandahållna namnrutor med tillhörande attribut och förvalslistor för texter sätts in på varje dwg-fil, (modellfiler och ritningsdefinitionsfiler). Kommando MTA används för att: Lägga in namnrutan i dwg-filen. Revidera samt fylla i information i namnrutan. I modellfiler fryses lagren för namnrutan. Ändringar eller namnbyte av attribut får ej förekomma. För att MTA-funktionen skall fungera måste LFV.programvarupaket.exe installeras.

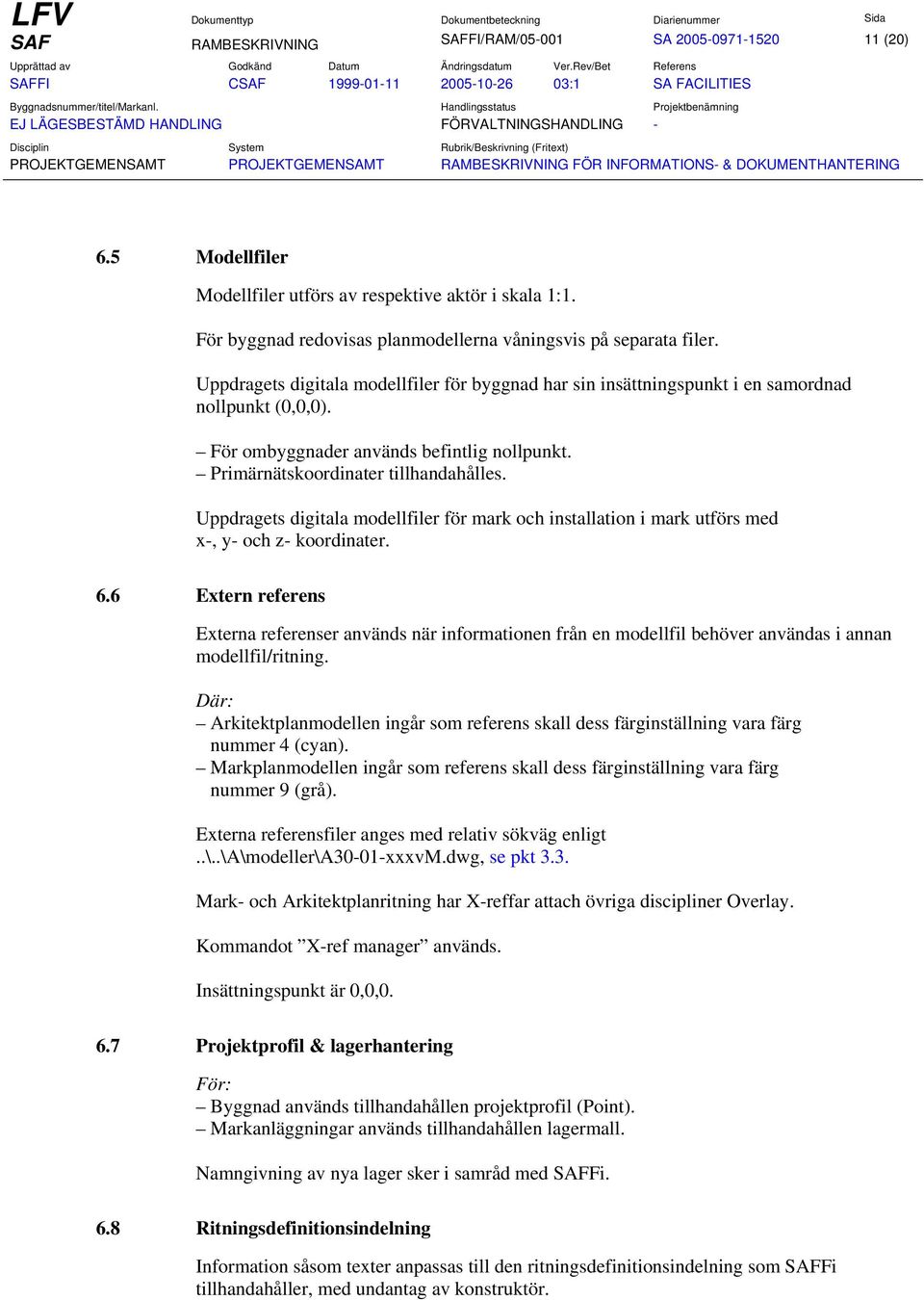

11 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 6.5 Modellfiler Modellfiler utförs av respektive aktör i skala 1:1. För byggnad redovisas planmodellerna våningsvis på separata filer. Uppdragets digitala modellfiler för byggnad har sin insättningspunkt i en samordnad nollpunkt (0,0,0). För ombyggnader används befintlig nollpunkt. Primärnätskoordinater tillhandahålles. Uppdragets digitala modellfiler för mark och installation i mark utförs med x-, y- och z- koordinater. 6.6 Extern referens Externa referenser används när informationen från en modellfil behöver användas i annan modellfil/ritning. Där: Arkitektplanmodellen ingår som referens skall dess färginställning vara färg nummer 4 (cyan). Markplanmodellen ingår som referens skall dess färginställning vara färg nummer 9 (grå). Externa referensfiler anges med relativ sökväg enligt..\..\a\modeller\a30-01-xxxvm.dwg, se pkt 3.3. Mark- och Arkitektplanritning har X-reffar attach övriga discipliner Overlay. Kommandot X-ref manager används. Insättningspunkt är 0,0, Projektprofil & lagerhantering För: Byggnad används tillhandahållen projektprofil (Point). Markanläggningar används tillhandahållen lagermall. Namngivning av nya lager sker i samråd med SAFFi. 6.8 Ritningsdefinitionsindelning Information såsom texter anpassas till den ritningsdefinitionsindelning som SAFFi tillhandahåller, med undantag av konstruktör.

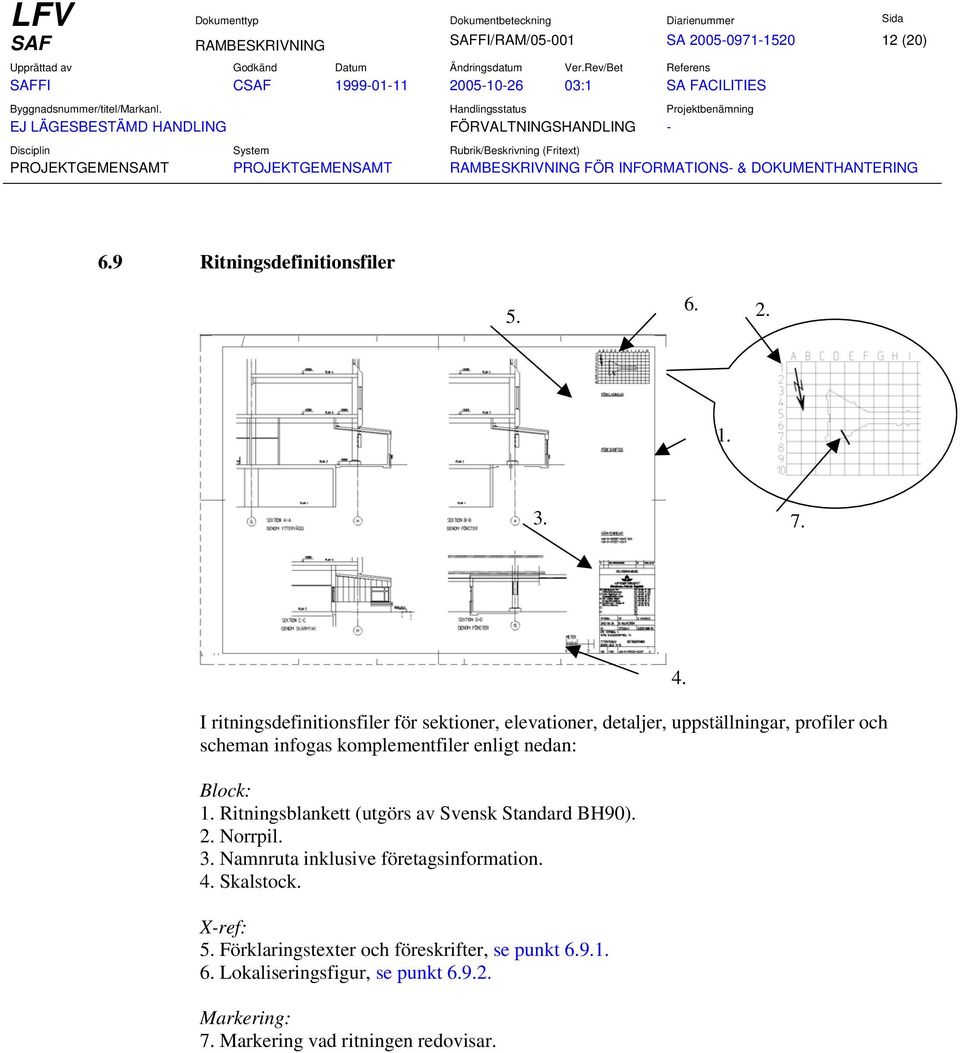

12 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 6.9 Ritningsdefinitionsfiler I ritningsdefinitionsfiler för sektioner, elevationer, detaljer, uppställningar, profiler och scheman infogas komplementfiler enligt nedan: Block: 1. Ritningsblankett (utgörs av Svensk Standard BH90). 2. Norrpil. 3. Namnruta inklusive företagsinformation. 4. Skalstock. X-ref: 5. Förklaringstexter och föreskrifter, se punkt Lokaliseringsfigur, se punkt Markering: 7. Markering vad ritningen redovisar. 4.

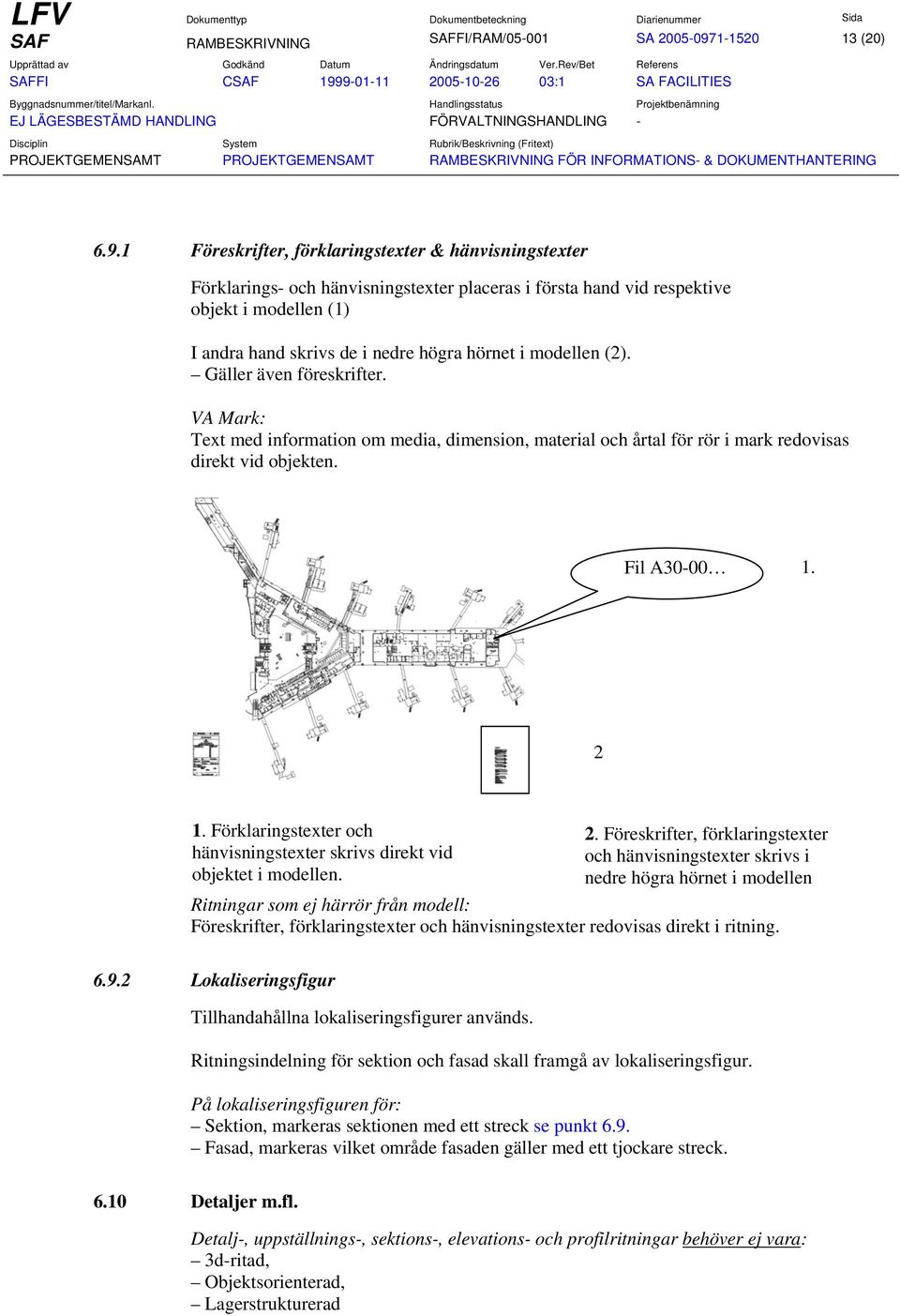

13 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) Föreskrifter, förklaringstexter & hänvisningstexter Förklarings- och hänvisningstexter placeras i första hand vid respektive objekt i modellen (1) I andra hand skrivs de i nedre högra hörnet i modellen (2). Gäller även föreskrifter. VA Mark: Text med information om media, dimension, material och årtal för rör i mark redovisas direkt vid objekten. Fil A Förklaringstexter och hänvisningstexter skrivs direkt vid objektet i modellen. 2. Föreskrifter, förklaringstexter och hänvisningstexter skrivs i nedre högra hörnet i modellen Ritningar som ej härrör från modell: Föreskrifter, förklaringstexter och hänvisningstexter redovisas direkt i ritning Lokaliseringsfigur Tillhandahållna lokaliseringsfigurer används. Ritningsindelning för sektion och fasad skall framgå av lokaliseringsfigur. På lokaliseringsfiguren för: Sektion, markeras sektionen med ett streck se punkt 6.9. Fasad, markeras vilket område fasaden gäller med ett tjockare streck Detaljer m.fl. Detalj-, uppställnings-, sektions-, elevations- och profilritningar behöver ej vara: 3d-ritad, Objektsorienterad, Lagerstrukturerad

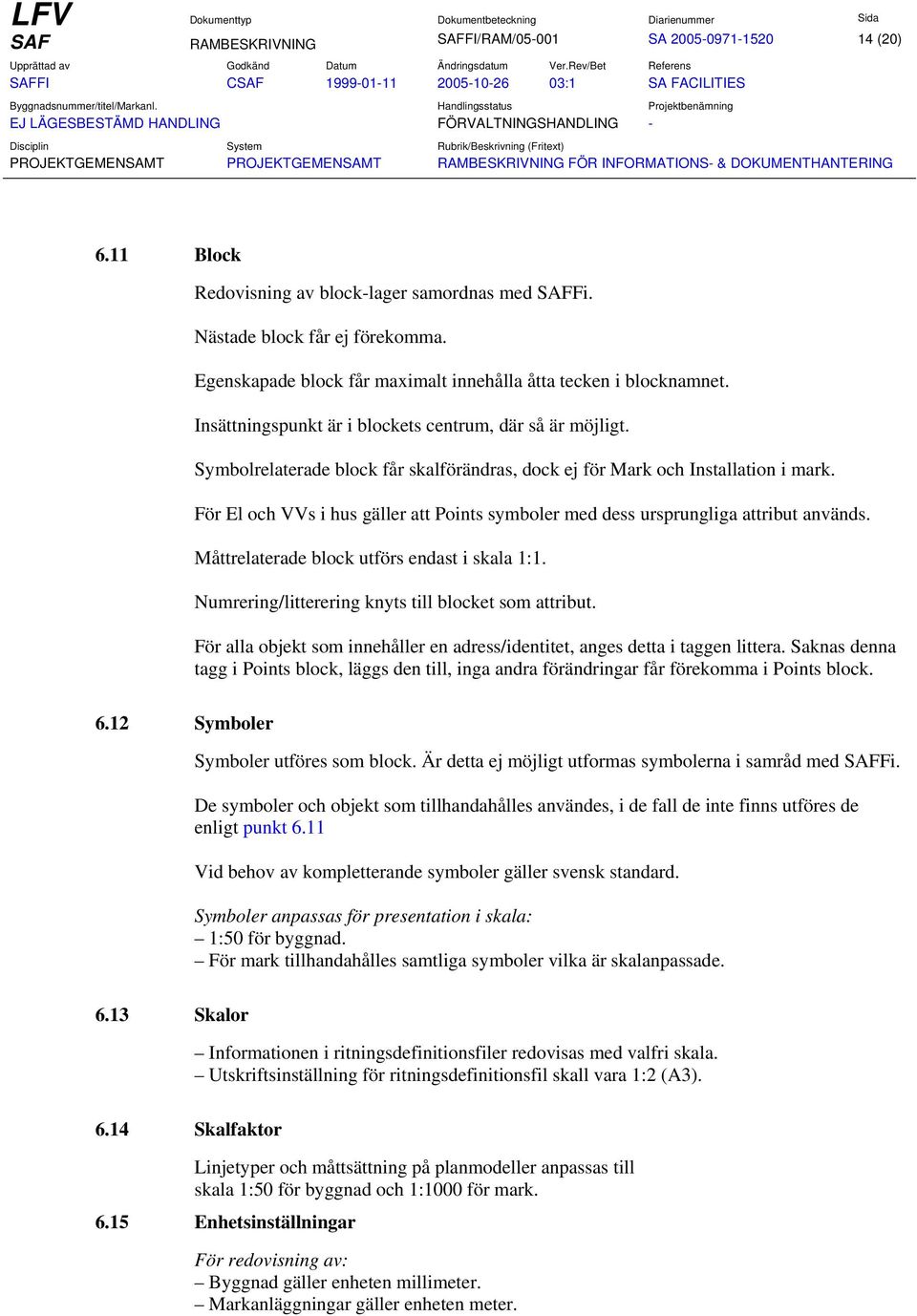

14 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 6.11 Block Redovisning av block-lager samordnas med SAFFi. Nästade block får ej förekomma. Egenskapade block får maximalt innehålla åtta tecken i blocknamnet. Insättningspunkt är i blockets centrum, där så är möjligt. Symbolrelaterade block får skalförändras, dock ej för Mark och Installation i mark. För El och VVs i hus gäller att Points symboler med dess ursprungliga attribut används. Måttrelaterade block utförs endast i skala 1:1. Numrering/litterering knyts till blocket som attribut. För alla objekt som innehåller en adress/identitet, anges detta i taggen littera. Saknas denna tagg i Points block, läggs den till, inga andra förändringar får förekomma i Points block Symboler Symboler utföres som block. Är detta ej möjligt utformas symbolerna i samråd med SAFFi. De symboler och objekt som tillhandahålles användes, i de fall de inte finns utföres de enligt punkt 6.11 Vid behov av kompletterande symboler gäller svensk standard. Symboler anpassas för presentation i skala: 1:50 för byggnad. För mark tillhandahålles samtliga symboler vilka är skalanpassade Skalor Informationen i ritningsdefinitionsfiler redovisas med valfri skala. Utskriftsinställning för ritningsdefinitionsfil skall vara 1:2 (A3) Skalfaktor Linjetyper och måttsättning på planmodeller anpassas till skala 1:50 för byggnad och 1:1000 för mark Enhetsinställningar För redovisning av: Byggnad gäller enheten millimeter. Markanläggningar gäller enheten meter.

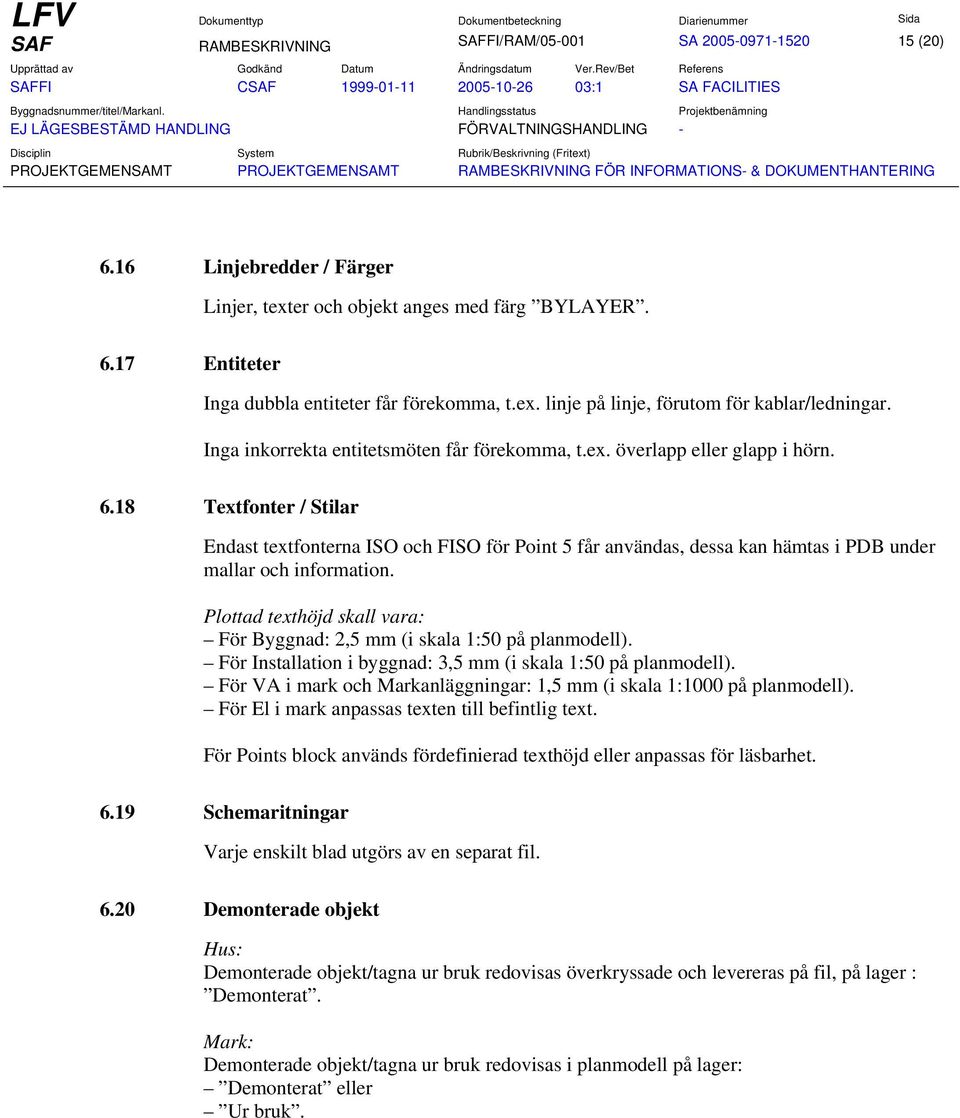

15 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 6.16 Linjebredder / Färger Linjer, texter och objekt anges med färg BYLAYER Entiteter Inga dubbla entiteter får förekomma, t.ex. linje på linje, förutom för kablar/ledningar. Inga inkorrekta entitetsmöten får förekomma, t.ex. överlapp eller glapp i hörn Textfonter / Stilar Endast textfonterna ISO och FISO för Point 5 får användas, dessa kan hämtas i PDB under mallar och information. Plottad texthöjd skall vara: För Byggnad: 2,5 mm (i skala 1:50 på planmodell). För Installation i byggnad: 3,5 mm (i skala 1:50 på planmodell). För VA i mark och Markanläggningar: 1,5 mm (i skala 1:1000 på planmodell). För El i mark anpassas texten till befintlig text. För Points block används fördefinierad texthöjd eller anpassas för läsbarhet Schemaritningar Varje enskilt blad utgörs av en separat fil Demonterade objekt Hus: Demonterade objekt/tagna ur bruk redovisas överkryssade och levereras på fil, på lager : Demonterat. Mark: Demonterade objekt/tagna ur bruk redovisas i planmodell på lager: Demonterat eller Ur bruk.

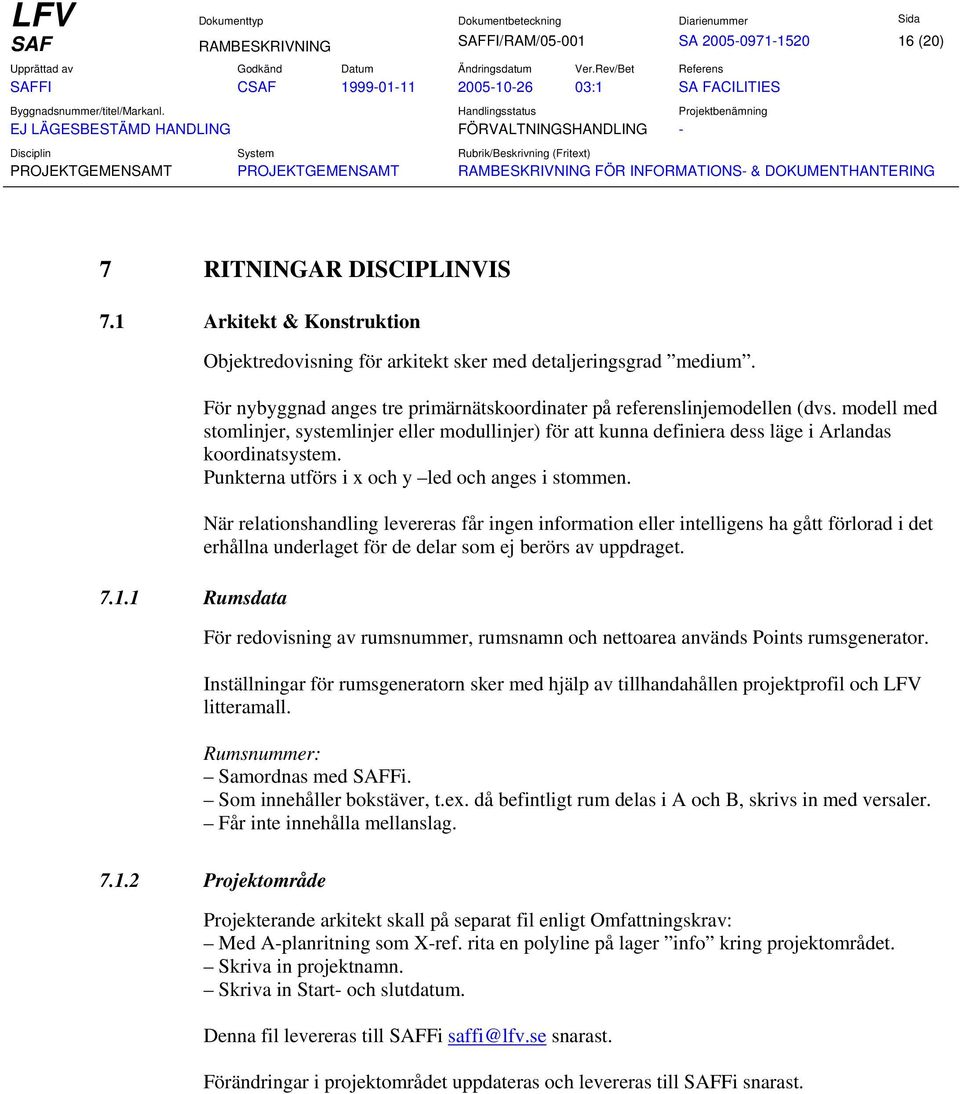

16 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 7 RITNINGAR DISCIPLINVIS 7.1 Arkitekt & Konstruktion Rumsdata Objektredovisning för arkitekt sker med detaljeringsgrad medium. För nybyggnad anges tre primärnätskoordinater på referenslinjemodellen (dvs. modell med stomlinjer, systemlinjer eller modullinjer) för att kunna definiera dess läge i Arlandas koordinatsystem. Punkterna utförs i x och y led och anges i stommen. När relationshandling levereras får ingen information eller intelligens ha gått förlorad i det erhållna underlaget för de delar som ej berörs av uppdraget. För redovisning av rumsnummer, rumsnamn och nettoarea används Points rumsgenerator. Inställningar för rumsgeneratorn sker med hjälp av tillhandahållen projektprofil och LFV litteramall. Rumsnummer: Samordnas med SAFFi. Som innehåller bokstäver, t.ex. då befintligt rum delas i A och B, skrivs in med versaler. Får inte innehålla mellanslag Projektområde Projekterande arkitekt skall på separat fil enligt Omfattningskrav: Med A-planritning som X-ref. rita en polyline på lager info kring projektområdet. Skriva in projektnamn. Skriva in Start- och slutdatum. Denna fil levereras till SAFFi saffi@lfv.se snarast. Förändringar i projektområdet uppdateras och levereras till SAFFi snarast.

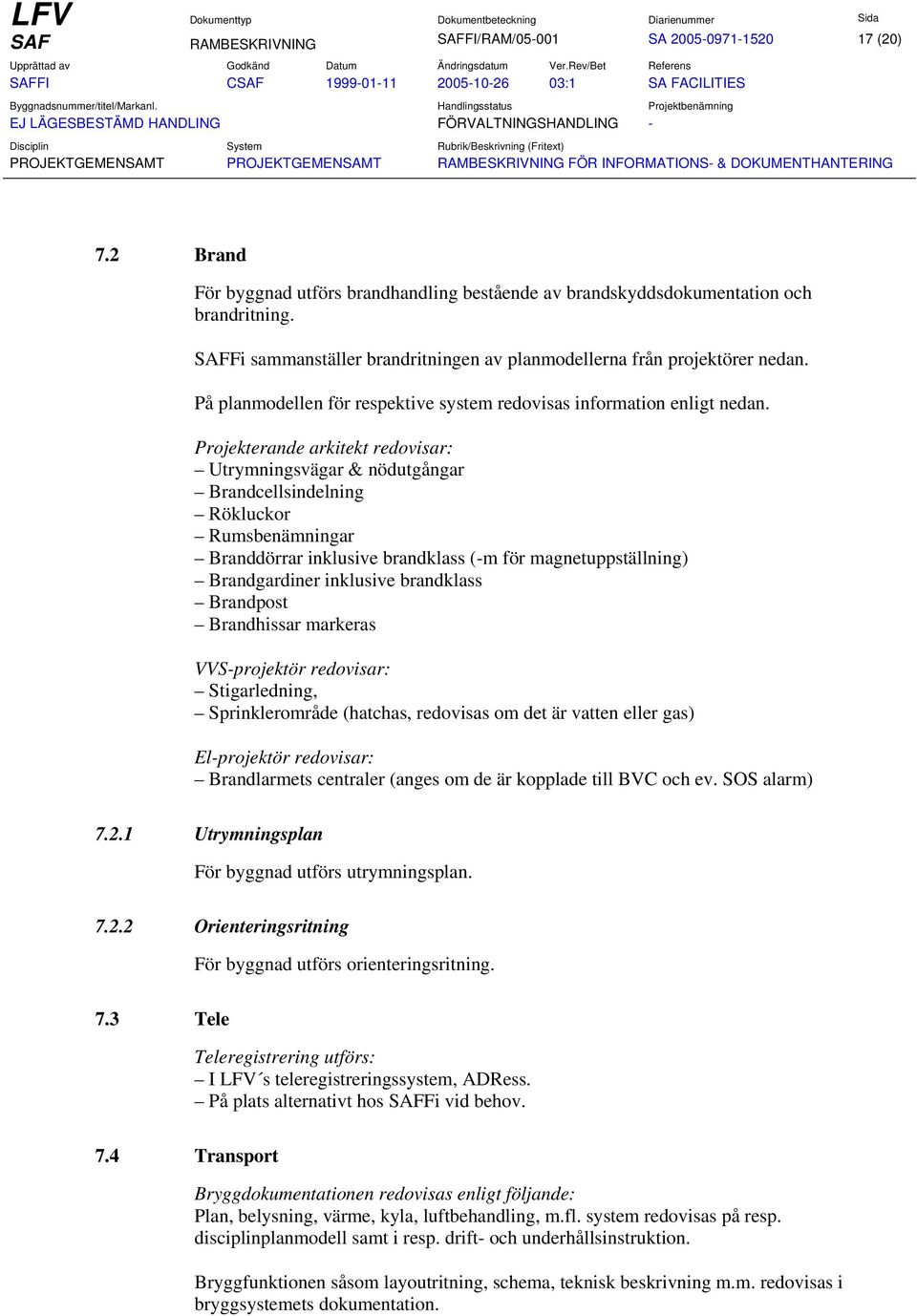

17 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 7.2 Brand För byggnad utförs brandhandling bestående av brandskyddsdokumentation och brandritning. SAFFi sammanställer brandritningen av planmodellerna från projektörer nedan. På planmodellen för respektive system redovisas information enligt nedan. Projekterande arkitekt redovisar: Utrymningsvägar & nödutgångar Brandcellsindelning Rökluckor Rumsbenämningar Branddörrar inklusive brandklass (-m för magnetuppställning) Brandgardiner inklusive brandklass Brandpost Brandhissar markeras VVS-projektör redovisar: Stigarledning, Sprinklerområde (hatchas, redovisas om det är vatten eller gas) El-projektör redovisar: Brandlarmets centraler (anges om de är kopplade till BVC och ev. SOS alarm) Utrymningsplan För byggnad utförs utrymningsplan Orienteringsritning För byggnad utförs orienteringsritning. 7.3 Tele Teleregistrering utförs: I LFV s teleregistreringssystem, ADRess. På plats alternativt hos SAFFi vid behov. 7.4 Transport Bryggdokumentationen redovisas enligt följande: Plan, belysning, värme, kyla, luftbehandling, m.fl. system redovisas på resp. disciplinplanmodell samt i resp. drift- och underhållsinstruktion. Bryggfunktionen såsom layoutritning, schema, teknisk beskrivning m.m. redovisas i bryggsystemets dokumentation.

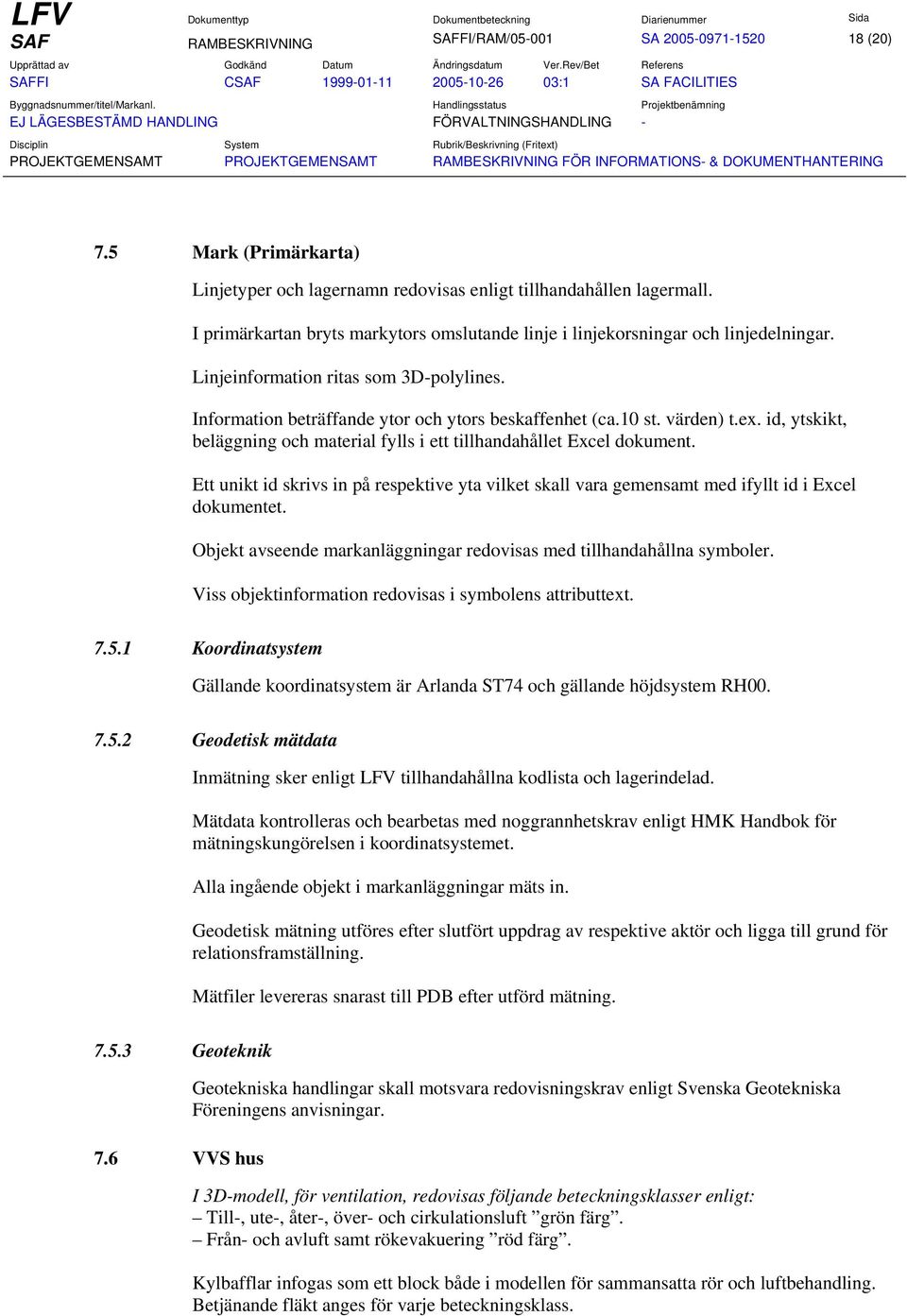

18 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 7.5 Mark (Primärkarta) Linjetyper och lagernamn redovisas enligt tillhandahållen lagermall. I primärkartan bryts markytors omslutande linje i linjekorsningar och linjedelningar. Linjeinformation ritas som 3D-polylines. Information beträffande ytor och ytors beskaffenhet (ca.10 st. värden) t.ex. id, ytskikt, beläggning och material fylls i ett tillhandahållet Excel dokument. Ett unikt id skrivs in på respektive yta vilket skall vara gemensamt med ifyllt id i Excel dokumentet. Objekt avseende markanläggningar redovisas med tillhandahållna symboler. Viss objektinformation redovisas i symbolens attributtext Koordinatsystem Gällande koordinatsystem är Arlanda ST74 och gällande höjdsystem RH Geodetisk mätdata Inmätning sker enligt LFV tillhandahållna kodlista och lagerindelad. Mätdata kontrolleras och bearbetas med noggrannhetskrav enligt HMK Handbok för mätningskungörelsen i koordinatsystemet. Alla ingående objekt i markanläggningar mäts in. Geodetisk mätning utföres efter slutfört uppdrag av respektive aktör och ligga till grund för relationsframställning. Mätfiler levereras snarast till PDB efter utförd mätning Geoteknik 7.6 VVS hus Geotekniska handlingar skall motsvara redovisningskrav enligt Svenska Geotekniska Föreningens anvisningar. I 3D-modell, för ventilation, redovisas följande beteckningsklasser enligt: Till-, ute-, åter-, över- och cirkulationsluft grön färg. Från- och avluft samt rökevakuering röd färg. Kylbafflar infogas som ett block både i modellen för sammansatta rör och luftbehandling. Betjänande fläkt anges för varje beteckningsklass.

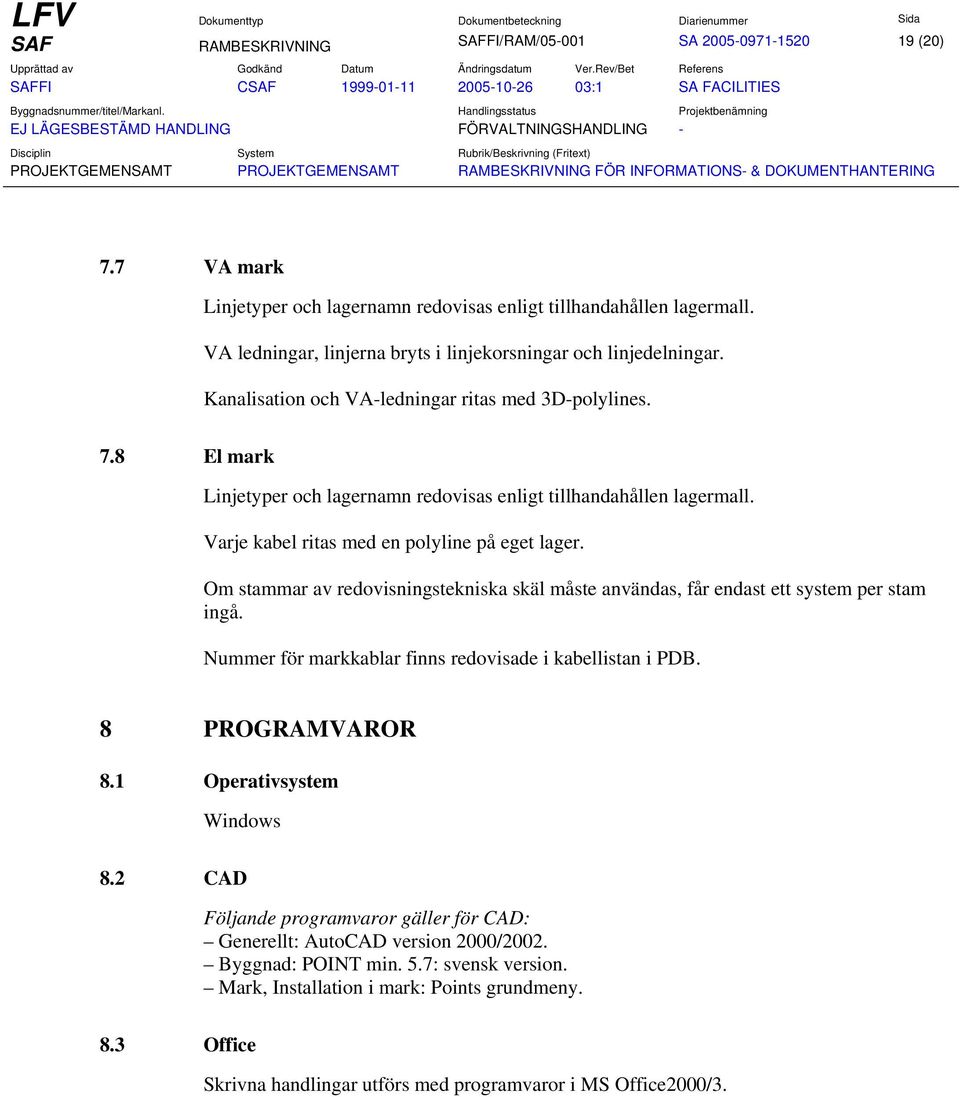

19 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 7.7 VA mark Linjetyper och lagernamn redovisas enligt tillhandahållen lagermall. VA ledningar, linjerna bryts i linjekorsningar och linjedelningar. Kanalisation och VA-ledningar ritas med 3D-polylines. 7.8 El mark Linjetyper och lagernamn redovisas enligt tillhandahållen lagermall. Varje kabel ritas med en polyline på eget lager. Om stammar av redovisningstekniska skäl måste användas, får endast ett system per stam ingå. Nummer för markkablar finns redovisade i kabellistan i PDB. 8 PROGRAMVAROR 8.1 Operativsystem Windows 8.2 CAD Följande programvaror gäller för CAD: Generellt: AutoCAD version 2000/2002. Byggnad: POINT min. 5.7: svensk version. Mark, Installation i mark: Points grundmeny. 8.3 Office Skrivna handlingar utförs med programvaror i MS Office2000/3.

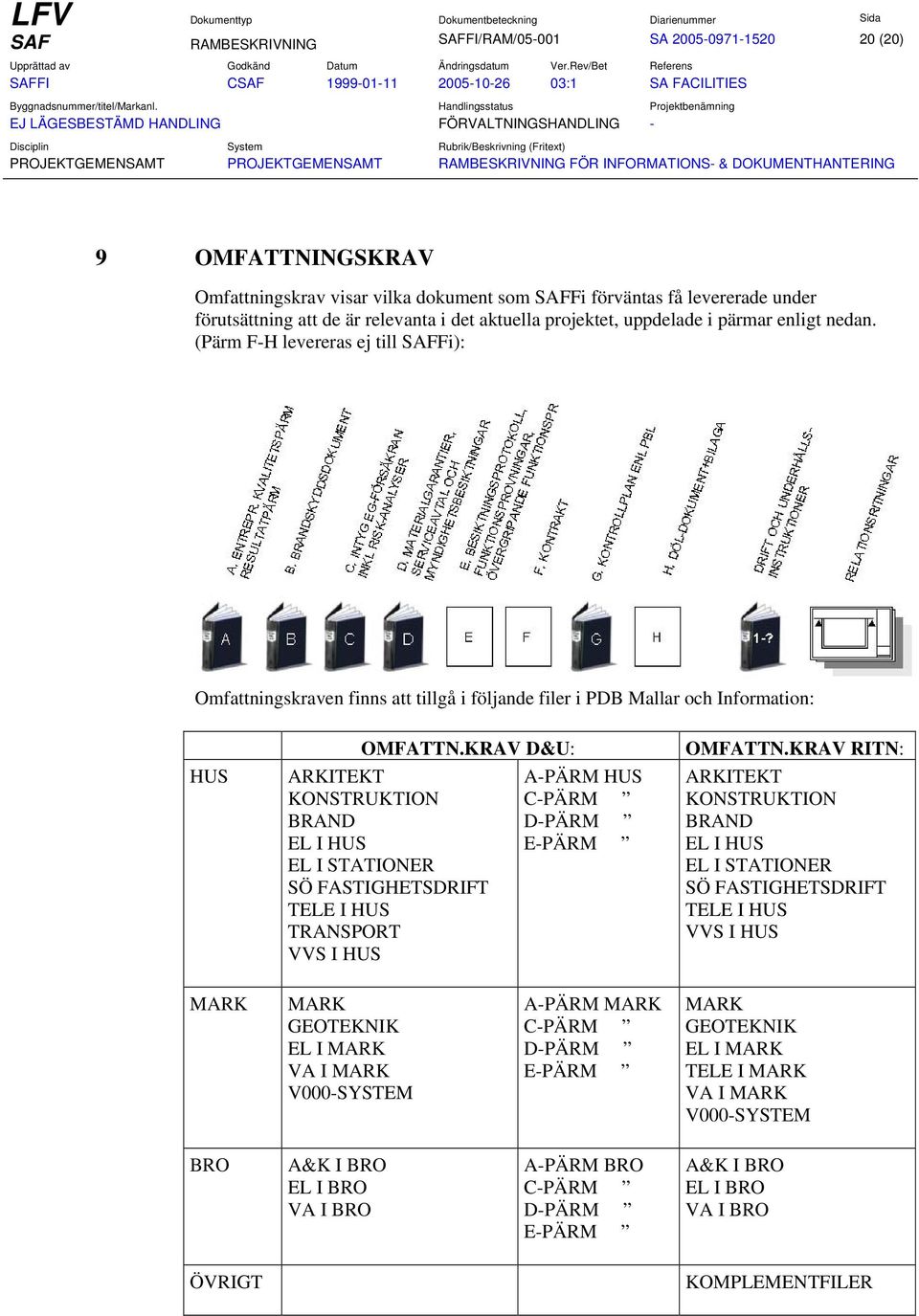

20 SAF RAMBESKRIVNING SAFFI/RAM/ SA (20) 9 OMFATTNINGSKRAV Omfattningskrav visar vilka dokument som SAFFi förväntas få levererade under förutsättning att de är relevanta i det aktuella projektet, uppdelade i pärmar enligt nedan. (Pärm F-H levereras ej till SAFFi): Omfattningskraven finns att tillgå i följande filer i PDB Mallar och Information: HUS OMFATTN.KRAV D&U: ARKITEKT KONSTRUKTION BRAND EL I HUS EL I STATIONER SÖ FASTIGHETSDRIFT TELE I HUS TRANSPORT VVS I HUS A-PÄRM HUS C-PÄRM D-PÄRM E-PÄRM OMFATTN.KRAV RITN: ARKITEKT KONSTRUKTION BRAND EL I HUS EL I STATIONER SÖ FASTIGHETSDRIFT TELE I HUS VVS I HUS MARK MARK GEOTEKNIK EL I MARK VA I MARK V000-SYSTEM A-PÄRM MARK C-PÄRM D-PÄRM E-PÄRM MARK GEOTEKNIK EL I MARK TELE I MARK VA I MARK V000-SYSTEM BRO A&K I BRO EL I BRO VA I BRO A-PÄRM BRO C-PÄRM D-PÄRM E-PÄRM A&K I BRO EL I BRO VA I BRO ÖVRIGT KOMPLEMENTFILER
