1 ID 6_D001_-_001_04 Ver Ansva rig Pe r Erland sson Bilaga 6 Regionservice Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter Bilaga 6a Ver Ansvarig Ulrika Palmqvist

2 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida 2 Dokumentet innehåller endast de delar som är specifika för beställaren. Innehållsförteckning 6.2. Struktur Modeller Dokument Anvisningar för utemiljö... 10

3 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida Struktur Utrymmesinformation Utrymmen skapas med hjälp av Generera utrymmen -funktionen i Stadsfastigheter toolpalett. Dessa utrymmen läggs över på lager A-U-----E-E ; lager för befintliga utrymmen - lager skapad enligt standard. När utrymmen skapas per automatik i beställarens mall följer generella inställningar, property set och rumstag med, se bild nedan. Dessa skall så långt som möjligt bevaras. För enstaka geometriskt problematiska utrymmen får Offset bounderies ställas om till Manual om ingen annan lösning finns. Sedan högerklicka på utrymmet och välj Edit boundary - Reset, sedan Edit boundary - Usable respektive Gross och dra ut BRA och BTA till rätt storlek. Använd visningslägen för BRA och BTA när du gör detta. Enbart RumsnummerRäknare, ev. RumsnummerSuffix, och "RumsnamnAlternativ" ska skrivas in manuellt, övrig information läggs på som parametrar och väljs från klasslistorna i Astacus toolbox (Se Bilaga 6d). Areor beräknas av programmet automatiskt. Direkt under Classification ska FI2_Utrymmesstatus vara Befintligt och SpaceType_SIS väljas. Samtliga rum sätts till Secondary area in a dwelling, utom schakt, som sätts till shaft. (Se specifikt för hissar längre ner.)

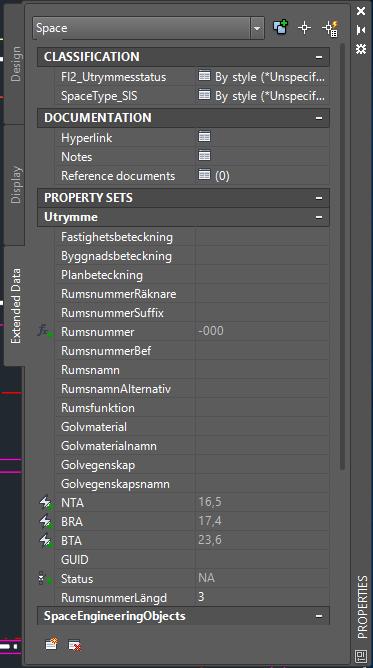

4 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida 4 Nedan visas Extended data flik för Properties direkt efter skapandet av space, innan parametrar för objekt, byggnad och plan är ifyllda och pålagda, samt innan all annan rumsspecifik information är ifylld respektive pålagd.

5 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida 5 Rumsnamn Rumsnamn skapas när rumsfunktion väljs ur klassifikationslista och får aldrig skrivas in manuellt. Vald funktionskod och rumsnamn visas i Property set och läses då av i rumstaggen. Astacus toolbox skall användas. Rumstaggar Teknikkonsulter generar egna taggar som läser av utrymmena från A-modellen genom extern referens. Detta för att öka läsbarheten, undvika taggar som "krockar" med installationerna, samt för att erhålla automatiska uppdateringar. Välj lämplig tillhandahållen Rumstag i stadsfastigheters toolpalett. Taggar och egenskaper för dörrar och fönster Dörrar och fönster, som ingår i brandcellsgränser, ska taggas i stället för att skriva informationen i Mtext. Raderna under Classification är frivilligt att fylla i om det är av värde i projekteringen. Krav finns dock på att lägga på FI2 Propery set for Door/Window och välja rätt i listorna på dessa rader som skapas. Det finns inga krav på ankare för dörrar och fönster.

6 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida 6 Hissar och schakt Utrymmesobjekt ska upprättas för schakt och hissar på varje våningsplan. Hissar sätts enbart som "Secondary area in a dwelling på entréplan, resterande sätts till "shaft", för att BRA och NTA ska räknas med på enbart ett av våningsplanen. Observera att funktionskoden är olika för hissen på entréplan respektive de övriga planen! Välj mellan och Tak Ska ritas som objekt och ha egenskaper, som anges i Bilaga 4. Undertak Ritas i A-modellen och redovisas i separata layouter. Levereras släckt i modellen. Ceiling grid -objekt skall användas och sättas på rätt höjd. Brandskyddsinformation Ritas in i A-modellen.

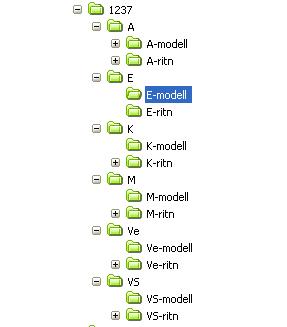

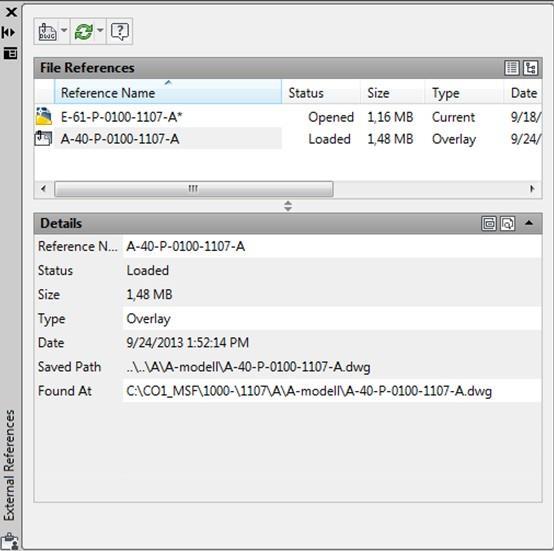

7 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida Modeller Externa referenser A har inga externa referenser. För övriga konsulter är sökvägen..\..\a\a-modell, eftersom de XRF:ar in A-modellen i sin modellfil. Se ex nedan. Inga andra externa referenser är tillåtna. Beställarens mappstruktur. Se bilden nedan. Ex. El-filer ligger i katalogen E-modell och Arkitektens modellfiler ligger i katalogen A- modell.

8 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida Dokument Exempel på ifylld namnruta. Ange ATE (Edit Attributes) på kommandoraden och markera namnrutan. Fyll i uppgifterna i fälten. Namnrutan får inte sprängas eller på något annat sätt ändras då den läses av digitalt. I den tomma rutan kan respektive företagslogga läggas in. Orienteringsplan samt norrpil placeras utanför namnrutan. Ritningsnumrering bygger på SIS standard, SS utg 2. Punkt ersätts med bindestreck. Ritningsnummer ska även anges på layoutfliken. Uppgifter till namnrutan distribueras av beställaren eller tas upp på första Informationssamordningsmötet.

9 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida 9 Objektsnummer: Anges av beställaren, skrivsätt enligt Bilaga 6, Byggnad: Anges av beställaren, skrivsätt enligt Bilaga 6, Plan: Byggnadsplan, anges enligt Bilaga 6, Ex. 01, 015 (entresolplan), 02. Om inget plan ska anges lämna raden tom! Status: Uppdragsnummer: Beskrivning 3: Beskrivning 4: Beskrivning 5: Ritad av: Handläggare: Ansvarig: Datum: Revideringsdatum: Skede, ex. Relationshandling. Enligt konsults arkivsystem. Fastighetsbeteckning enligt förvaltningssystem, anges av beställaren. Plan och byggnadsangivelse i text. Beskrivning av ritningens innehåll, ex. Plan, Fasader, Sektion. Namn på konsult. Namn på handläggare hos konsult. Namn på ansvarig hos konsult. Datum då ritningen upprättades. Datum då ritningen senast reviderades. Revideringsbokstav: I enlighet med aktuell revidering. Ex. A, B. Skala: Här anges enbart ritningens skala utan extra uppgifter, Ex. 1:400 Ritningsnummer: Anges enligt Bilaga 6, punkt Företag: Beskrivning 1: Beskrivning 2: Telefon: Projektnummer: Disciplin: Del: Undergrupp: Konsulten som upprättat handlingen. Populärnamn, anges av beställaren. Projektbeskrivning, Ex. Nybyggnad av förskola. Konsultens telefonnummer. Enligt projektet. Ritningens disciplin, skrivsätt enligt Bilaga 6, Ex. A, R. Anger del av ritning, skrivsätt enligt Bilaga 6, Ex. 01, 02. Inom disciplin, enligt BSAB96.

10 Instruktioner för Malmö stad serviceförvaltningen stadsfastigheter sida Anvisningar för utemiljö Allmänt Markfiler ska levereras ritade med polylines. Externa referenser och block får inte förekomma i modellfilen. Leverans av relationshandlingar kompletteras med markförvaltningsplan konstruerad av polylines för skötselområden, samt av symboler för utrustning och solitär växtlighet. Dessa märks upp enligt beställarens skötselkoder. Kompletteringen görs på en modellfil som levereras av beställaren som innehåller gräns för gällande markupplåtelse samt de symboler som ska användas för växtlighet och utrustning. Metod Alla ytor inklusive byggnader ska ritas som slutna polylines. Polylines för skötselområden ska göras i lager enligt beställarens gällande mallfil för markförvaltningsplan. I modellfilen finns de lager och symbolbibliotek som ska användas. Namn på modell förvaltningsplan: Fastighet (4 siffror) ex 1001 Disciplinkoder i BSAB96 ex 10 Exempel modellfil dwg för sammansatt mark _L.dwg för sammansatt markförvaltningsplan från konsult. Numrering av layouter/ ritningar Exempel för ritning: L (disciplin - innehållskod - ritningstyp - löpnummer).
