LATHUND REVIT/RHINO WORKSHOP

Transkript

1 LATHUND REVIT/RHINO WORKSHOP

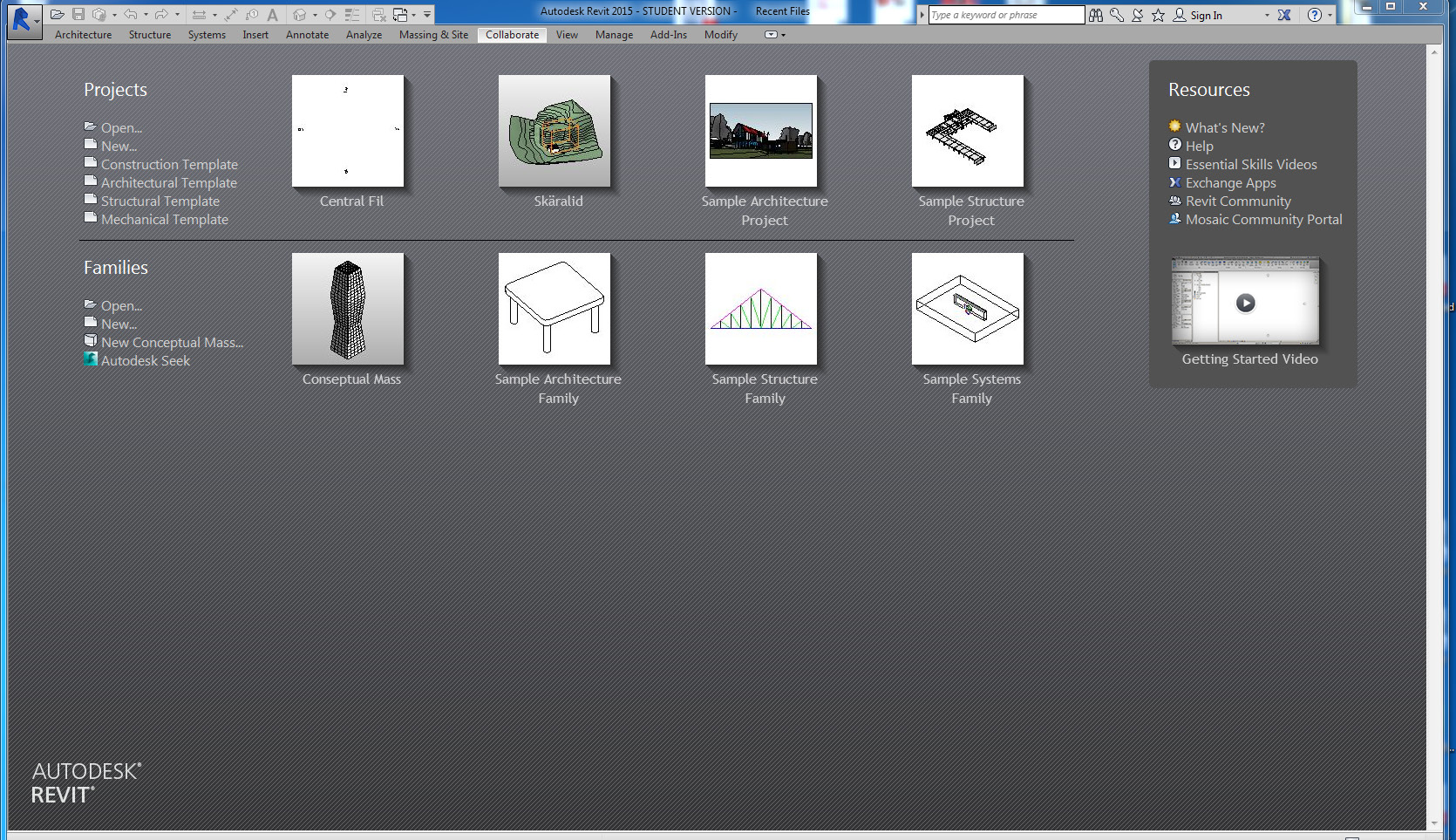

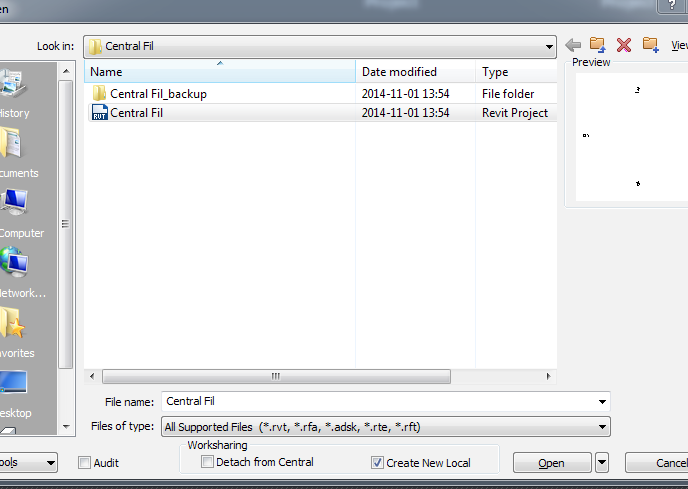

2 1. STARTA PROJEKT 3. SKAPA CETRALFIL Starta nytt projekt genom NEW > Tryck på BROWSE > Leta reda på Mallfil LTH i den gemensamma Projektmappen under mappen MALLFIL > Klicka OK Klicka på R > SAVE AS > OPTIONS > Undersök att MAKE THIS A CENTRAL MODEL AFTER SAVE > OK > Döp filen antingen till projektnamn eller central fil > OK 2. SKAPA CENTRALFIL 4. SKAPA LOKAL FIL Klicka på fliken COLLABORATE > Klicka på WORKSETS > Skapa nytt WORKSET för RHINO modeller och ytterliggare ett till en CONSEPTUAL MASS familj > OK Klicka på OPEN > Välj Central filen > Se till att CREATE FILE LOCAL är i klickat > OK. Nu sparas en ny lokal fil på din egen dator. Du arbetar i din lokala fil och central filen är endast en databas som samlar information från alla deltagare i projektgruppen

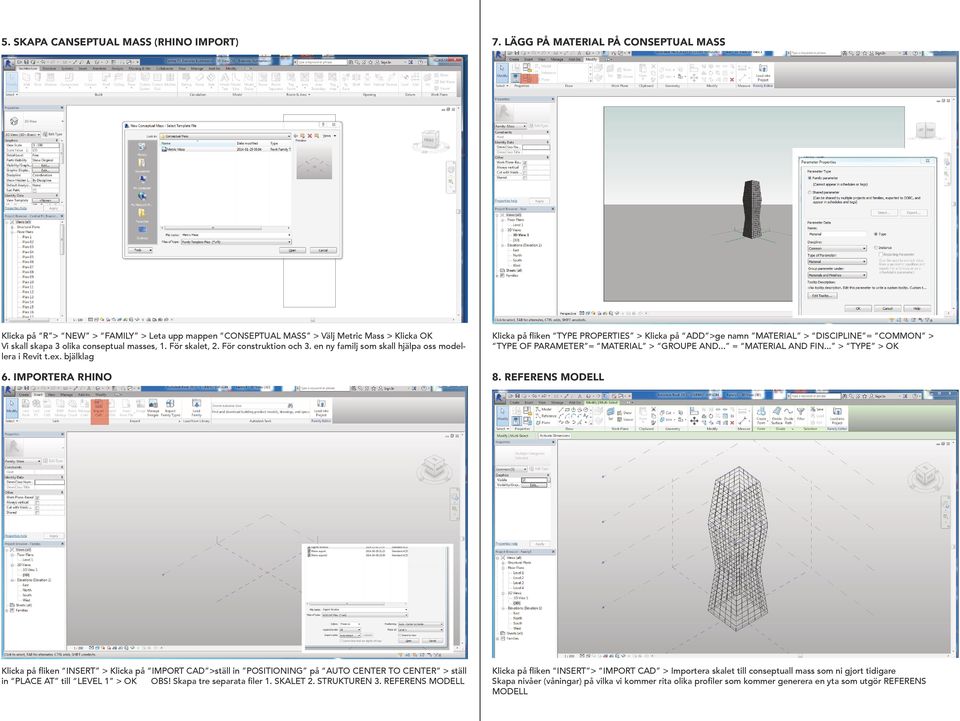

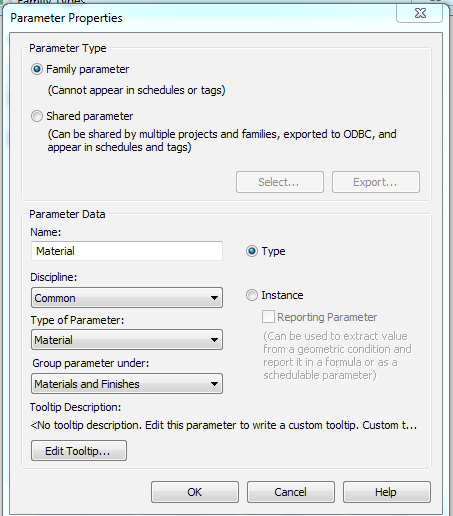

3 5. SKAPA CANSEPTUAL MASS (RHINO IMPORT) 7. LÄGG PÅ MATERIAL PÅ CONSEPTUAL MASS Klicka på R > NEW > FAMILY > Leta upp mappen CONSEPTUAL MASS > Välj Metric Mass > Klicka OK Vi skall skapa 3 olika conseptual masses, 1. För skalet, 2. För construktion och 3. en ny familj som skall hjälpa oss modellera i Revit t.ex. bjälklag 6. IMPORTERA RHINO Klicka på fliken TYPE PROPERTIES > Klicka på ADD >ge namn MATERIAL > DISCIPLINE = COMMON > TYPE OF PARAMETER = MATERIAL > GROUPE AND... = MATERIAL AND FIN... > TYPE > OK 8. REFERENS MODELL Klicka på fliken INSERT > Klicka på IMPORT CAD >ställ in POSITIONING på AUTO CENTER TO CENTER > ställ in PLACE AT till LEVEL 1 > OK OBS! Skapa tre separata filer 1. SKALET 2. STRUKTUREN 3. REFERENS MODELL Klicka på fliken INSERT > IMPORT CAD > Importera skalet till conseptuall mass som ni gjort tidigare Skapa nivåer (våningar) på vilka vi kommer rita olika profiler som kommer generera en yta som utgör REFERENS MODELL

4 9. SKAPA PROFILER 11. VÄLJ CONSEPTUAL MASS Klicka på fliken MODIFY LINES > Rita linjer på varje våning > När vi är färdiga (i mitt fall) klicka på två slutna linjer och välj CREATE FORM > Välj SOLID FORM ( VOID används för att subtrahera SOLID FORM ) 10. REFERNS MODELL FÄRDIG Klicka på fliken ARCHITECTURE > REFERENCE PLANE > Rita ett kors enligt bild. Klicka på COMPONENT > Om vi har laddat upp conseptual mass i projektet finns den i vårt urval i PROPERTIES > annars EDITE TYPE ( PROPERTIES ) > LOAD > Hitta conseptual mass > OK > OK 12. PLACERA CONSEPTUAL MASS När vi skapat alla ytorna raderar vi skalet. LADDA UPP MODELL I PROJEKT(klicka på LOAD INTO PROJECT )! Klicka på korsets centrum > Placera t.ex Conseptual mass SKAL Upprepa kommandot med alla tre Conseptual masses.

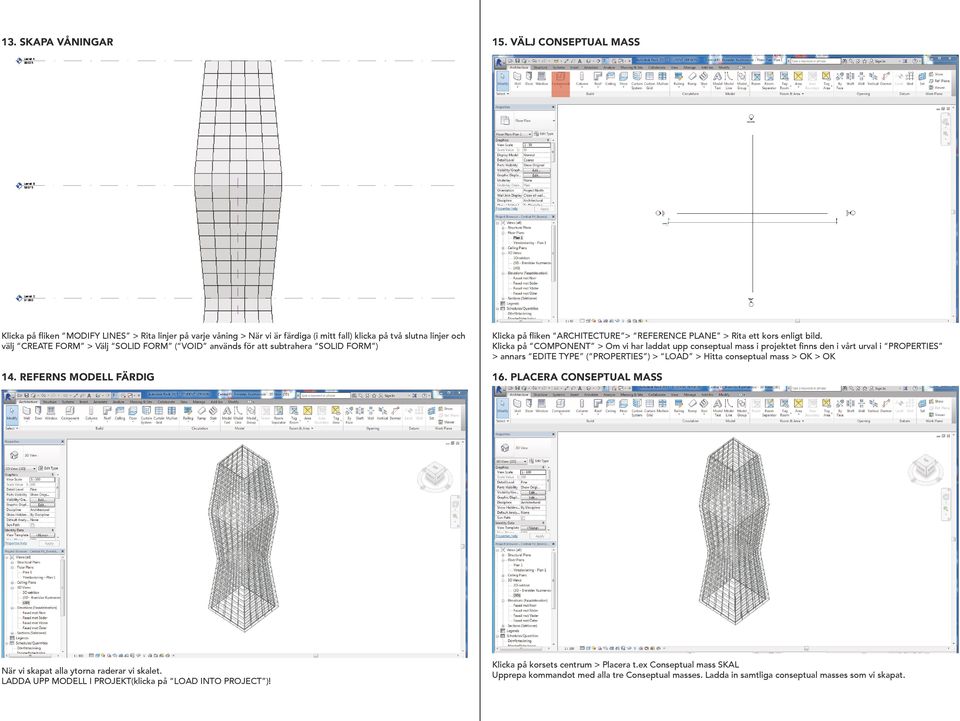

5 13. SKAPA VÅNINGAR 15. VÄLJ CONSEPTUAL MASS Klicka på fliken MODIFY LINES > Rita linjer på varje våning > När vi är färdiga (i mitt fall) klicka på två slutna linjer och välj CREATE FORM > Välj SOLID FORM ( VOID används för att subtrahera SOLID FORM ) 14. REFERNS MODELL FÄRDIG Klicka på fliken ARCHITECTURE > REFERENCE PLANE > Rita ett kors enligt bild. Klicka på COMPONENT > Om vi har laddat upp conseptual mass i projektet finns den i vårt urval i PROPERTIES > annars EDITE TYPE ( PROPERTIES ) > LOAD > Hitta conseptual mass > OK > OK 16. PLACERA CONSEPTUAL MASS När vi skapat alla ytorna raderar vi skalet. LADDA UPP MODELL I PROJEKT(klicka på LOAD INTO PROJECT )! Klicka på korsets centrum > Placera t.ex Conseptual mass SKAL Upprepa kommandot med alla tre Conseptual masses. Ladda in samtliga conseptual masses som vi skapat.

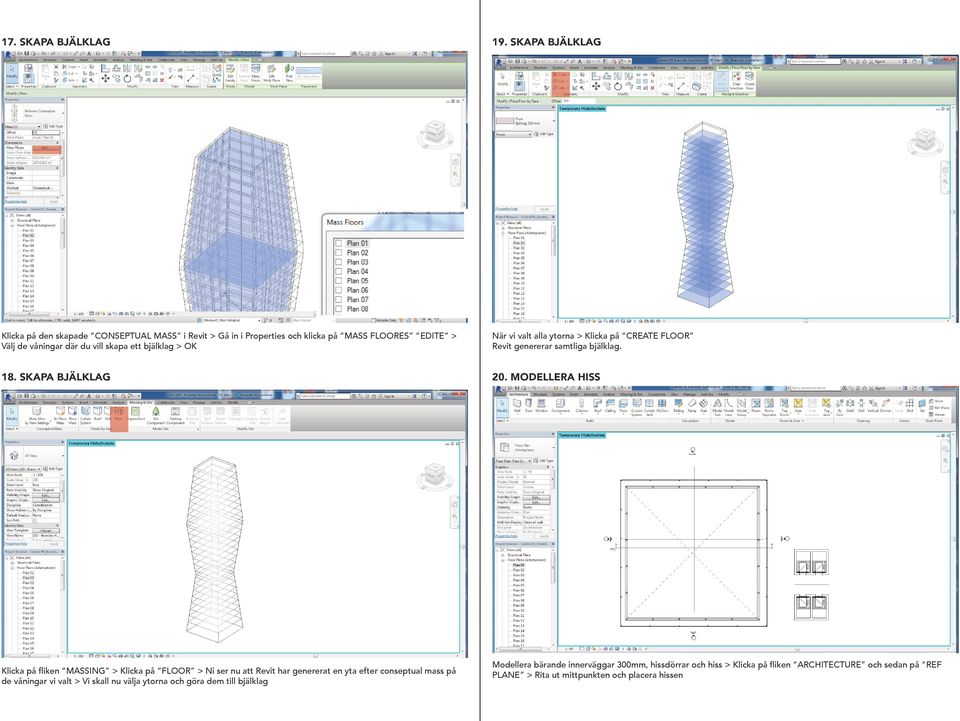

6 17. SKAPA BJÄLKLAG 19. SKAPA BJÄLKLAG Klicka på den skapade CONSEPTUAL MASS i Revit > Gå in i Properties och klicka på MASS FLOORES EDITE > Välj de våningar där du vill skapa ett bjälklag > OK När vi valt alla ytorna > Klicka på CREATE FLOOR Revit genererar samtliga bjälklag. 18. SKAPA BJÄLKLAG 20. MODELLERA HISS Klicka på fliken MASSING > Klicka på FLOOR > Ni ser nu att Revit har genererat en yta efter conseptual mass på de våningar vi valt > Vi skall nu välja ytorna och göra dem till bjälklag Modellera bärande innerväggar 300mm, hissdörrar och hiss > Klicka på fliken ARCHITECTURE och sedan på REF PLANE > Rita ut mittpunkten och placera hissen

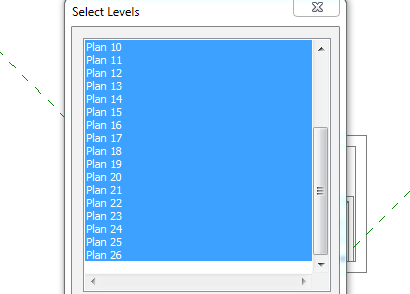

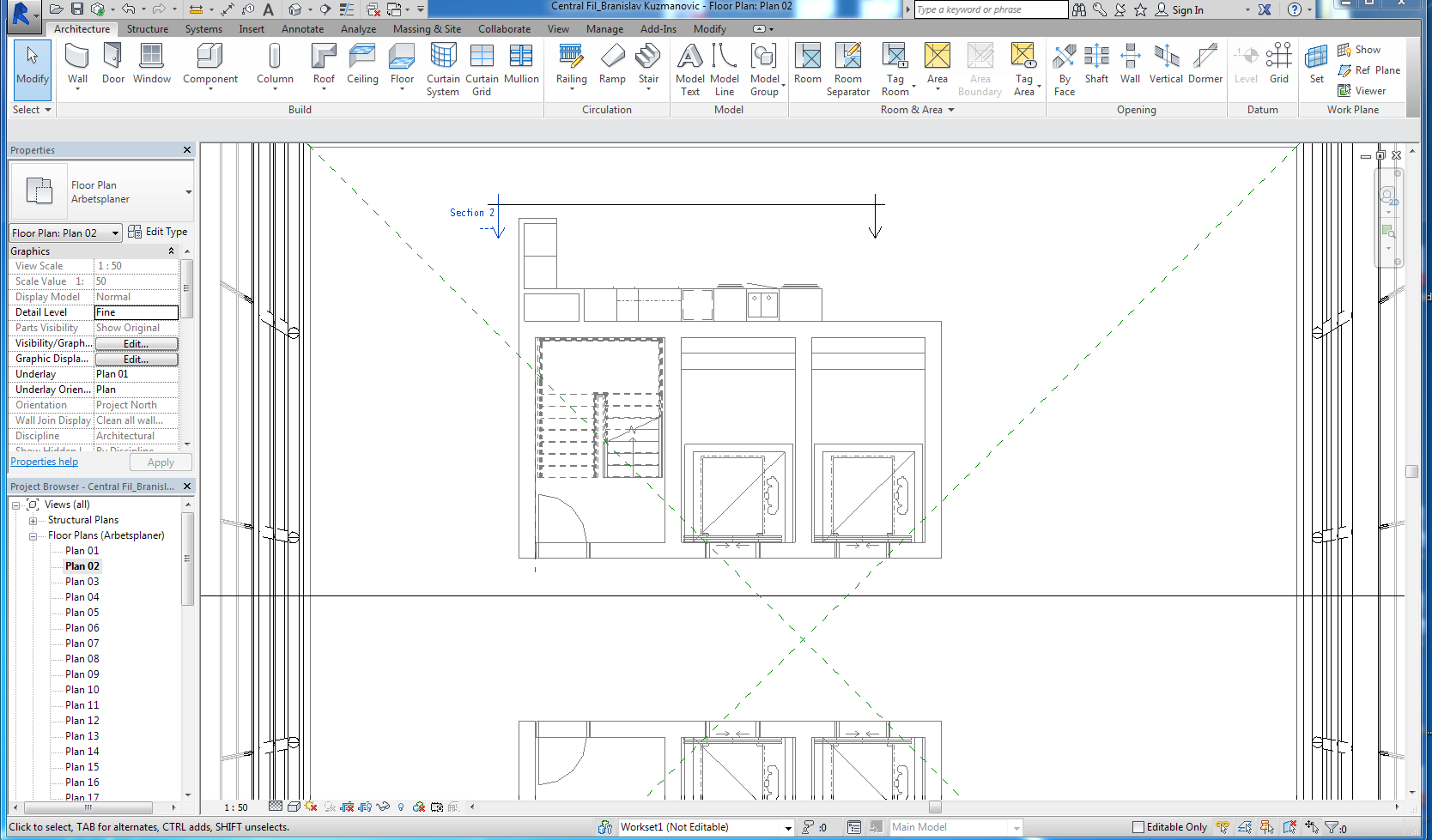

7 21. GRUPPERA HISS 23. SKAPA HÅL I BJÄLKLAG VID HISS Markera hissväggar, hissdörrar och hiss (se ill att inte markera något annat) > GROUP > Kalla gruppen för Hiss > OK Klicka på fliken ARCHITECTURE > Klicka på SHAFT > rita ut hålet runt hisschakt > FINISH Behåll SHAFT markerad och dra i de blåa pilarna. Använd Elevation, Sektion eller 3D Vy får att få rätt höjd. 22. KOPIERA HISS TILL ALLA VÅNINGAR 24. SKAPA TRAPPA Klicka på gruppen HISS > Klicka på COPY > Klicka på pilen nedanför PASTE > Klicka på PASTE TO SELECTED LEVELS > Välj alla våningar förutom våningen där du skapat hissen och taket. Markera gruppen HISS > Klicka på EDITE GROUP > Gör ett tillägg med en trappa, bärande innerväggar och innerdörr > FINISH OBS! Alla hissar har ändrats på samtliga våningar

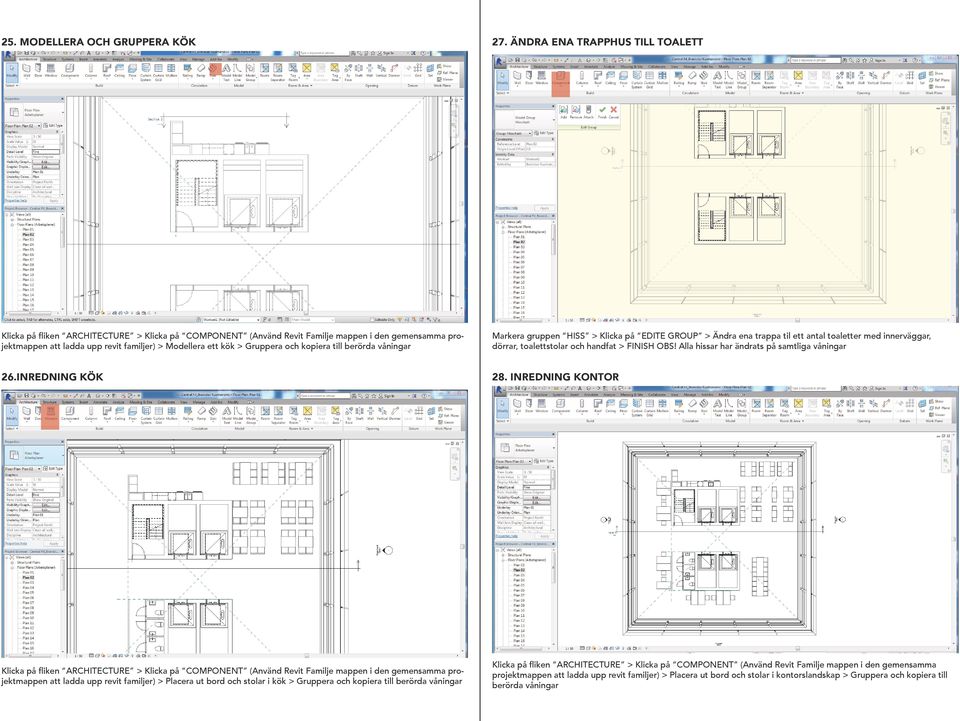

8 25. MODELLERA OCH GRUPPERA KÖK 27. ÄNDRA ENA TRAPPHUS TILL TOALETT Klicka på fliken ARCHITECTURE > Klicka på COMPONENT (Använd Revit Familje mappen i den gemensamma projektmappen att ladda upp revit familjer) > Modellera ett kök > Gruppera och kopiera till berörda våningar Markera gruppen HISS > Klicka på EDITE GROUP > Ändra ena trappa til ett antal toaletter med innerväggar, dörrar, toalettstolar och handfat > FINISH OBS! Alla hissar har ändrats på samtliga våningar 26.INREDNING KÖK 28. INREDNING KONTOR Klicka på fliken ARCHITECTURE > Klicka på COMPONENT (Använd Revit Familje mappen i den gemensamma projektmappen att ladda upp revit familjer) > Placera ut bord och stolar i kök > Gruppera och kopiera till berörda våningar Klicka på fliken ARCHITECTURE > Klicka på COMPONENT (Använd Revit Familje mappen i den gemensamma projektmappen att ladda upp revit familjer) > Placera ut bord och stolar i kontorslandskap > Gruppera och kopiera till berörda våningar

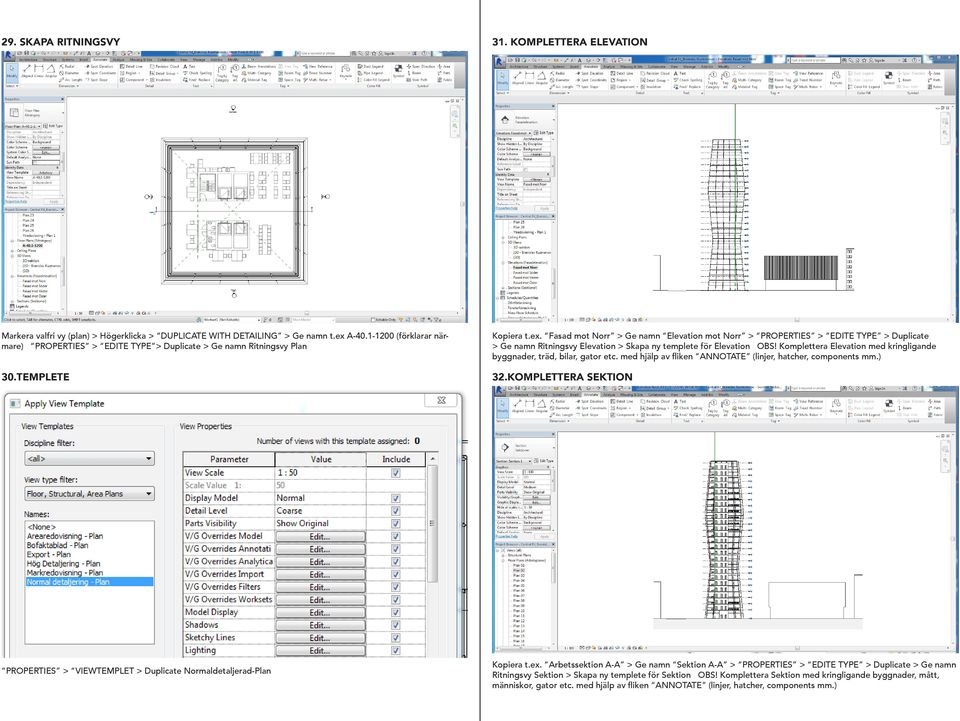

9 29. SKAPA RITNINGSVY 31. KOMPLETTERA ELEVATION Markera valfri vy (plan) > Högerklicka > DUPLICATE WITH DETAILING > Ge namn t.ex A (förklarar närmare) PROPERTIES > EDITE TYPE > Duplicate > Ge namn Ritningsvy Plan 30.TEMPLETE Kopiera t.ex. Fasad mot Norr > Ge namn Elevation mot Norr > PROPERTIES > EDITE TYPE > Duplicate > Ge namn Ritningsvy Elevation > Skapa ny templete för Elevation OBS! Komplettera Elevation med kringligande byggnader, träd, bilar, gator etc. med hjälp av fliken ANNOTATE (linjer, hatcher, components mm.) 32.KOMPLETTERA SEKTION PROPERTIES > VIEWTEMPLET > Duplicate Normaldetaljerad-Plan Kopiera t.ex. Arbetssektion A-A > Ge namn Sektion A-A > PROPERTIES > EDITE TYPE > Duplicate > Ge namn Ritningsvy Sektion > Skapa ny templete för Sektion OBS! Komplettera Sektion med kringligande byggnader, mått, människor, gator etc. med hjälp av fliken ANNOTATE (linjer, hatcher, components mm.)

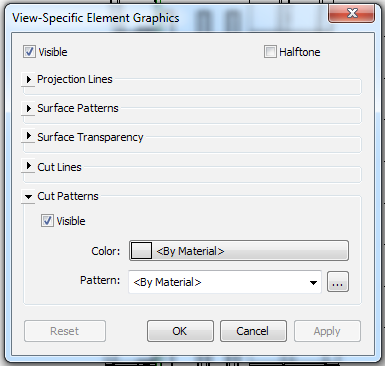

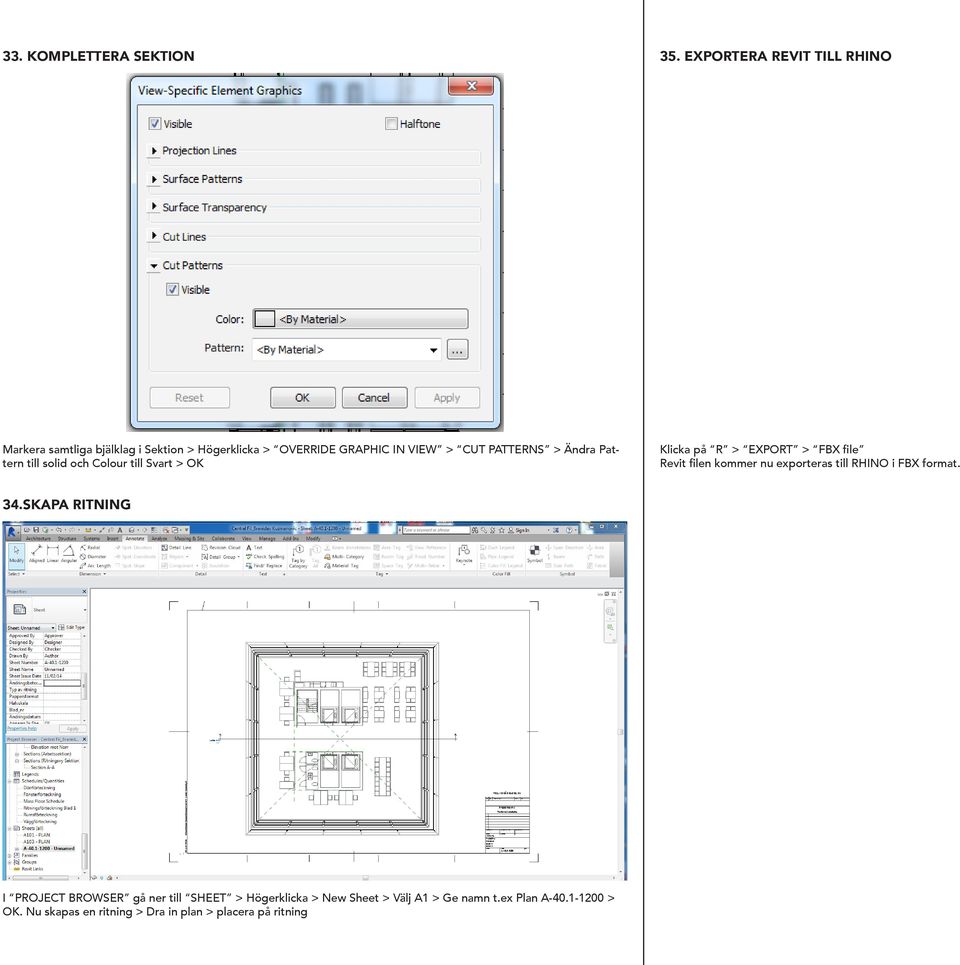

10 33. KOMPLETTERA SEKTION 35. EXPORTERA REVIT TILL RHINO Markera samtliga bjälklag i Sektion > Högerklicka > OVERRIDE GRAPHIC IN VIEW > CUT PATTERNS > Ändra Pattern till solid och Colour till Svart > OK Klicka på R > EXPORT > FBX file Revit filen kommer nu exporteras till RHINO i FBX format. 34.SKAPA RITNING I PROJECT BROWSER gå ner till SHEET > Högerklicka > New Sheet > Välj A1 > Ge namn t.ex Plan A > OK. Nu skapas en ritning > Dra in plan > placera på ritning
