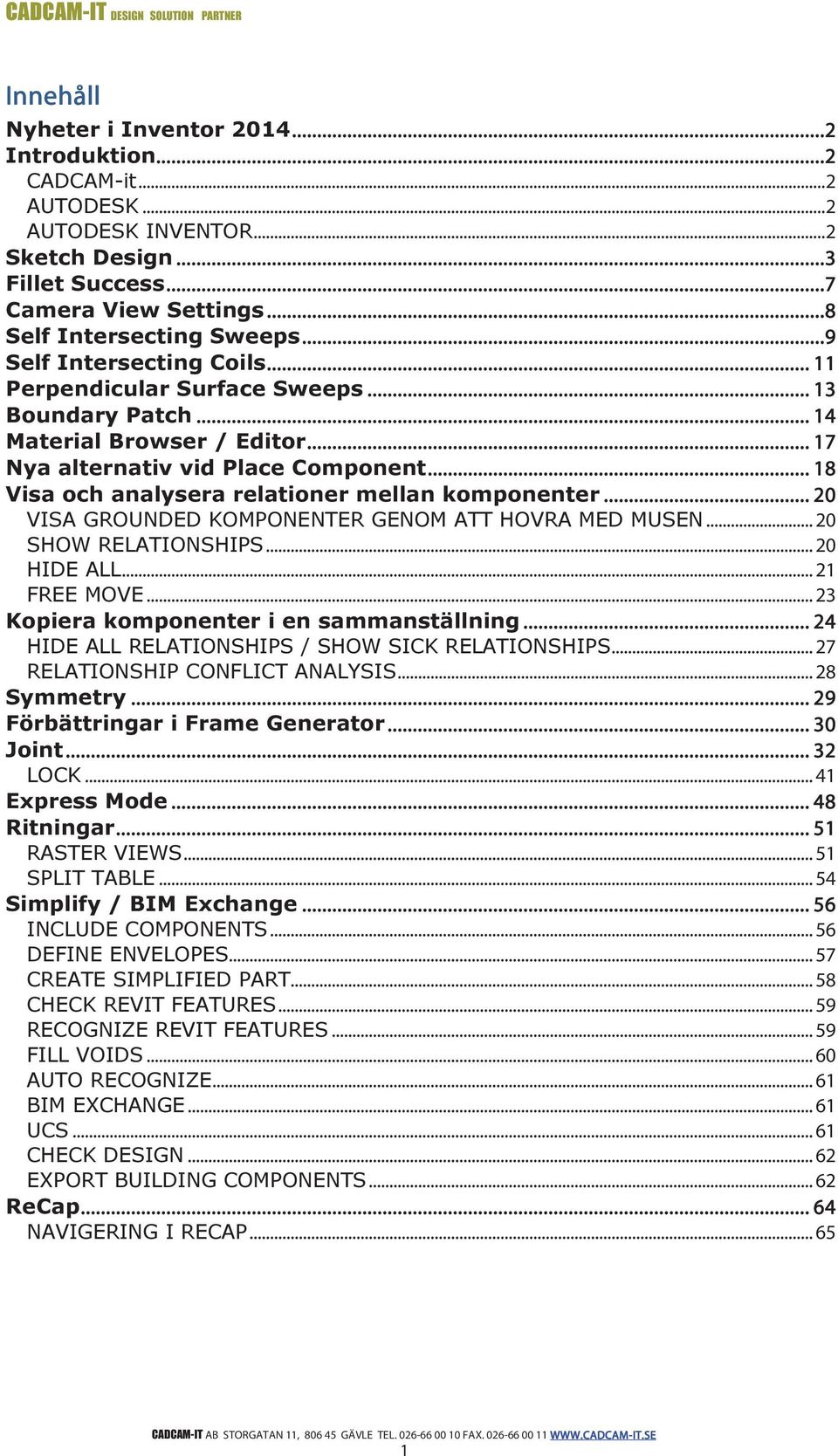

1 Innehåll Nyheter i Inventor Introduktion CADCAM-it... 2 AUTODESK... 2 AUTODESK INVENTOR... 2 Sketch Design...3 Fillet Success...7 Camera View Settings...8 Self Intersecting Sweeps...9 Self Intersecting Coils Perpendicular Surface Sweeps Boundary Patch Material Browser / Editor Nya alternativ vid Place Component Visa och analysera relationer mellan komponenter VISA GROUNDED KOMPONENTER GENOM ATT HOVRA MED MUSEN SHOW RELATIONSHIPS HIDE ALL FREE MOVE Kopiera komponenter i en sammanställning HIDE ALL RELATIONSHIPS / SHOW SICK RELATIONSHIPS RELATIONSHIP CONFLICT ANALYSIS Symmetry Förbättringar i Frame Generator Joint LOCK Express Mode Ritningar RASTER VIEWS SPLIT TABLE Simplify / BIM Exchange INCLUDE COMPONENTS DEFINE ENVELOPES CREATE SIMPLIFIED PART CHECK REVIT FEATURES.. 59 RECOGNIZE REVIT FEATURES FILL VOIDS AUTO RECOGNIZE BIM EXCHANGE UCS CHECK DESIGN EXPORT BUILDING COMPONENTS ReCap NAVIGERING I RECAP CADCAM-IT AB STORGATAN 11, GÄVLE TEL FAX

2 Nyheter i Inventor 2014 Introduktion Detta kursmaterial är framtaget av Kent Norling på CADCAM-it i Gävle. Synpunkter och eventuella önskemål om tillägg och förändringar mailas till kent.norling@cadcam-it.se CADCAM-it CADCAM-it är Gävles enda renodlade CAD/CAM företag som förutom försäljning av programvaror även tillhandahåller utbildning, installation, service, support och underhåll för CAD relaterade produkter och programvaror. Vi är auktoriserade Autodesk Value Added Reseller (VAR) återförsäljare inom mekanik. Vi är ett ungt företag med lång erfarenhet av IT system för CAD/CAM. AUTODESK Autodesk har under många år utvecklat verktyg till mekanikkonstruktion. De flesta konstruktörer har någon gång använt AutoCAD, som den är eller tillsammans med någon specialapplikation började Autodesk forskning och utveckling av ett nytt verktyg för mekanikkonstruktion i 3D, Autodesk Inventor. Produkten har sedan den kom ut i Sverige vuxit sig allt starkare och används idag av flera tusen konstruktörer i landet. Det är konstruktörer på allt från små till stora företag som idag konstruerar i 3D med Autodesk Inventor. Autodesk Inventor är utvecklad med fokus på användarvänlighet och snabb hantering av komplexa modeller. AUTODESK INVENTOR Autodesk Inventor är basen för digitala prototyper. Inventor-modellen är en riktigt digital prototyp i 3D som ger användaren möjlighet att validera design och konstruktionsdata under arbetet, minimera behovet av fysiska prototyper och minska dyra förändringar i konstruktionen efter att produkten börjat tillverkats. CADCAM-IT AB STORGATAN 11, GÄVLE TEL FAX

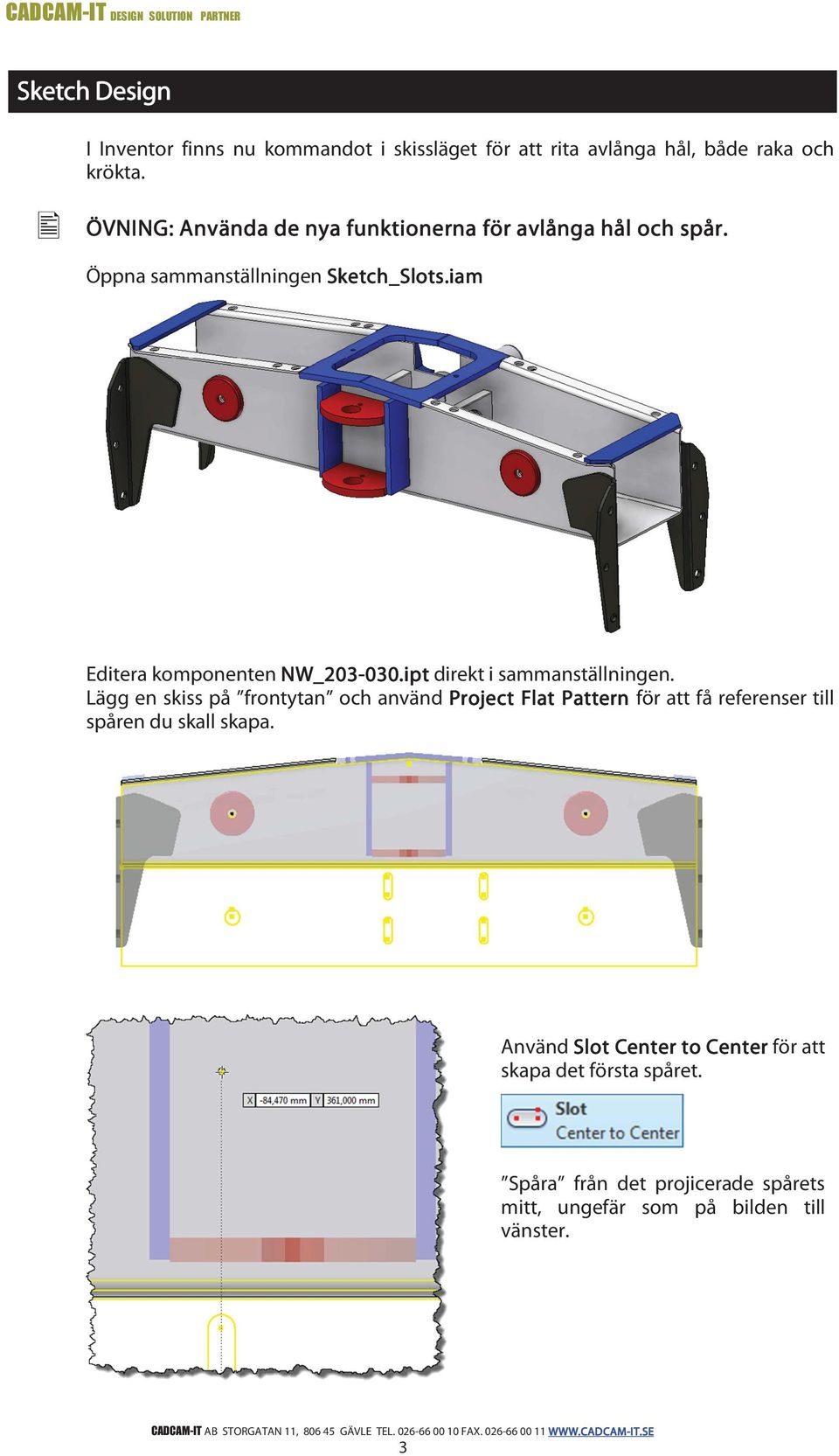

3 Sketch Design I Inventor finns nu kommandot i skissläget för att rita avlånga hål, både raka och krökta. ÖVNING: Använda de nya funktionerna för avlånga hål och spår. Öppna sammanställningen Sketch_Slots.iam Editera komponenten NW_203NW_ ipt direkt i sammanställningen. Lägg en skiss på frontytan och använd Project Flat Pattern för att få referenser till spåren du skall skapa. Använd Slot Center to Center för att skapa det första spåret. Spåra från det projicerade spårets mitt, ungefär som på bilden till vänster. 3

4 Klicka fast och mata in data enligt bilden till vänster. Skapa ett till spår på motsvarande sätt och komplettera med villkor och mått för att fullständigt styra upp skissen enligt bilden till vänster. Gå ur skissen och skapa spåren med Cut. Cut Gör en HalfHalf- Section View I parten enligt bilden nedan. 4

5 Skapa en 2D skiss på modellen. Aktivera Slot Center Point Arc. Arc Peka ut start punkten i mitten och fyll sedan i värden enligt bilden till vänster. Tryck Tab för att hoppa mellan fälten och Enter (Return) för att acceptera värdena. Fyll sedan i 90 för vinkeln och sedan Enter för att acceptera värdet. Skriv in 10 mm som spårbredd och tryck Enter. Enter 5

6 Baserat på dina val skapas nu en fullständigt styrd skiss. Upprepa kommandot igen och skapa ett till spår enligt bilden till vänster. Ev. kan du använda Mirror. Mirror Gå ur skissen och använd Cut för att skära ut spåren. 6

7 Fillet Success I Inventor 2014 kan ett Fillet kommando slutföras även om några geometrier kanske inte kan utföras. ÖVNING: Testa Fillet Success. Öppna parten Fillet Success.ipt Starta ett Fillet kommando med värden och alternativ enligt bilden nedan. Istället för att som förut bryta kommandot om vissa kanter inte gick att runda, så har du nu möjligheten att skapa de avrundningar som är möjliga. 7

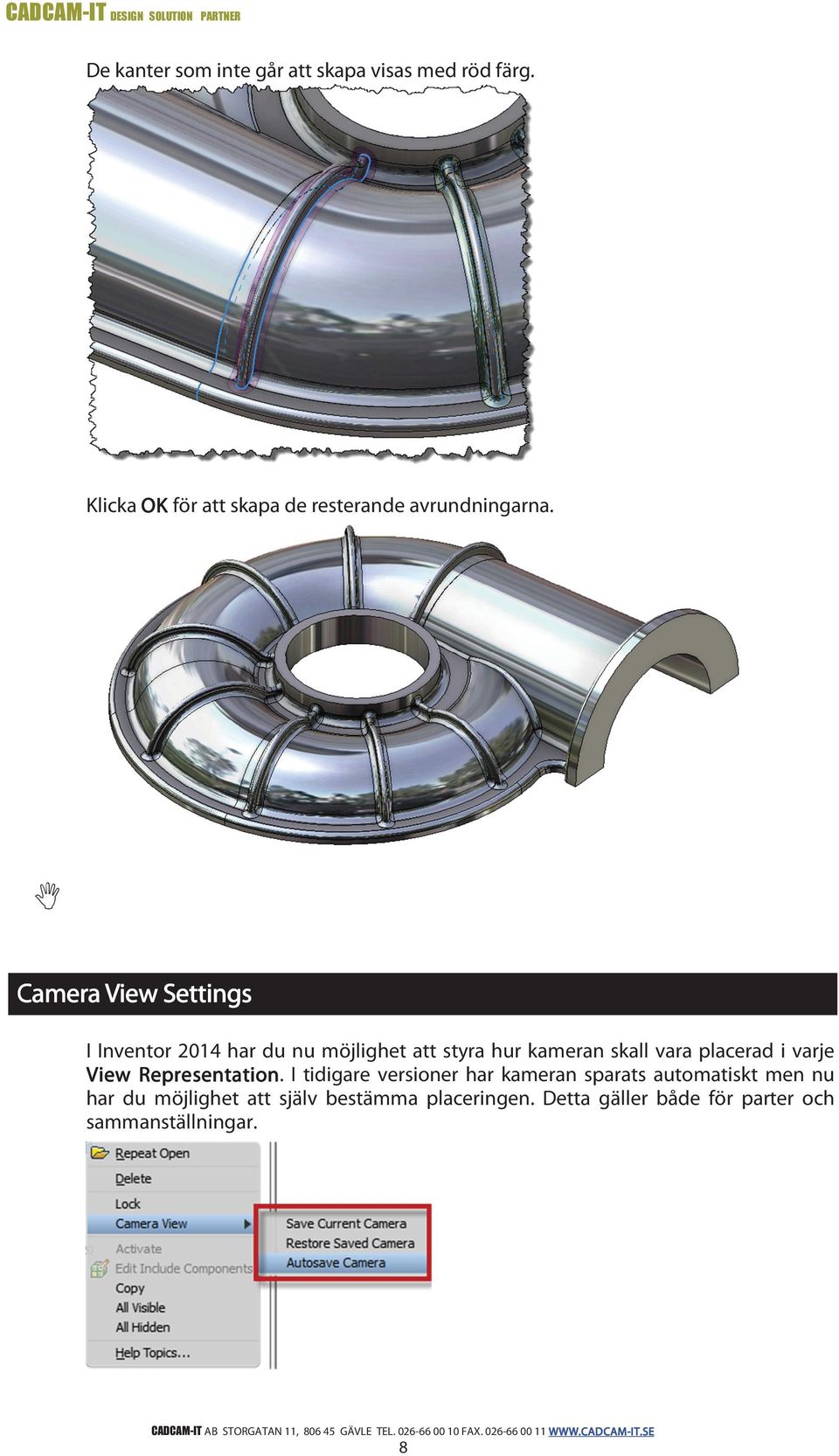

8 De kanter som inte går att skapa visas med röd färg. Klicka OK för att skapa de resterande avrundningarna. Camera View Settings I Inventor 2014 har du nu möjlighet att styra hur kameran skall vara placerad i varje View Representation. Representation I tidigare versioner har kameran sparats automatiskt men nu har du möjlighet att själv bestämma placeringen. Detta gäller både för parter och sammanställningar. 8
