Förord...6 Författare...7 WITU AB...7 Bokens upplägg...8 Målsättning...8. Revit Architecture...9

Transkript

1 Innehåll Förord...6 Författare...7 WITU AB...7 Bokens upplägg...8 Målsättning...8 Architecture...9 Architecture...9 Architecture för studenter...9 BIM...10 Att arbeta med...11 s familjer och element...12 Objektens informationshiearki...12 Elements...14 Starta programmet...15 Gränssnittet...17 knappen...18 Ribbonsmenyn...18 Panel...19 Optionmenyn (Option Bar)...19 Projektutforskaren (Project Browser)...20 Statusfält (Status Bar)...20 InfoCenter...20 Quick Access Toolbar...20 Introduktionsövning...21 Ett mycket litet hus ändra det...36 Hantera Vyn...40 View Control...40 Navigationsmenyn (Navigation Bar)...47 ViewCube...47 View Templates...48 Rita med kontroll...50 Längd och Riktning...51 Knytfunktioner (Snaps)...54 Redigering 1, Modify...57 Välja objekt...57 Filter...59 Radera (Delete)...61 Ångra (Undo och Redo)...61 Flytta (Move)...62 Kopiera (Copy)...64 Kopiera till klippbordet...64 Rotera (Rotate)...66 Spegelvända (Mirror)...67 Multikopiering (Array)...68 Skala objekt (Scale)

2 Redigering 2, Edit...73 Align...73 Split...74 Trim...75 Extend...75 Offset...77 Projektera steg 1, förberedelse...78 Level...78 Grid...81 Hjälptexter (Help, Tooltips)...84 Projektera steg 2, modellering...85 Väggar (Wall)...86 Fönster (Window)...92 Dörrar (Door)...96 Openings...99 Flera våningsplan Golv (Floors) Räcke (Railing) Trappor (Stairs) Ramp Tak (Roof) Glaspartier (Curtain Wall) Inredning (Component) Pelare (Column) Undertak (Ceiling) Work Plane Projektera steg 3, 2D Detaljritningar Importera från AutoCad Exportera till AutoCad Måttsättning (Dimension) Text Ritningar (Sheets) Förteckningar (Schedule) Skriva ut (Print) Kortkommandon BackUp Sakordsregister

3 Förord När man skriver en sådan här lärobok handlar mycket om att förklara hur olika kommandon fungerar. Det låter sig göras ganska enkelt. Man förklarar var man hittar ett kommando och hur det används. Det svåra är att gallra och lyfta fram de viktigaste funktionerna och föreslå på vilket sätt de bör användas. Det skall dessutom göras i en ordning där kunskaper byggs upp sida efter sida. Eftersom det här är en grundbok är det också av särskild stor vikt att introducera metoder som fungerar bra. I arbetet med uppdateringen och utvidgningen av 2009-boken till 2010 är det mest påtagliga det nya gränssnittet. Nu när jag är färdig med boken är jag betydligt mer positiv till det. Jag hörde av en kollega på ett arkitektkontor att en oinvigd caddare snabbt tog till sig det nya gränssnittet och uppfattade det som intuitivt. Kanske är det så att en person som inte är belastad av mångårigt caddande lättare anammar det nya gränssnittet. Min uppfattning är att tröskeln faktiskt är ganska hög men när man kommit in i det så är gränssnittet ganska intuitivt och erbjuder då mer i gengäld än det gamla. Min förhoppning är självklart att du lär dig med hjälp av denna bok men också att du skapar lite virtuell arkitektur som kan glädja dig och de som tittar över axeln på dig. Är det så att ni vill dela med er av synpynkter och kanske lite snygga hus så tar jag tacksamt emot både ock. Maila det till cad@witu.se. Om det är ok för dig lägger jag ut husen på vår hemsida. Lycka till! /Stefano 6

4 Bokens upplägg Grund är skriven med en svensk anpassning. Med lite fantasi är det fullt möjligt att följa boken även utan anpassningen. Upplägget följer en pedagogisk idé i fyra steg: 1 En genomgång av gränssnittet. Eftersom det nya gränssnittet är så pass aktivt närvarande är det bra att tidigt börja förstå det. För den person som har lätt för denna typ av datorverktyg kan en snabb förståelse för gränssnittet också innebära en snabb start av användandet. 2 Snabbt komma igång genom en introducerande övning där man steg för steg ritar ett litet hus. Kommandona förklaras endast mycket kort. Syftet är att bekanta sig med gränssnittet och de grundläggande funktionerna. 3 Sedan följer en genomgång av de grundläggande redigeringsverktygen som tex move och copy och vy-inställningarna. 4 Slutligen vägleds man i arbetet att projektera en liten byggnad. Här tas byggdelarna upp i en naturlig följd i det arbetet. I boken förekommer ett exempelhus men avsikten är inte att det skall kopieras utan avsikten är att läsaren själv skall gestalta ett hus och tillåtas göra små utflykter till sådant som inte boken alltid tar upp. Upplägget syftar till att tillämpa programmet mer kreativt och på ett sätt som ligger verkligheten närmare. Förhoppningen är också att det skall kännas mer inspirerande att gestalta en egen byggnad och mindre pressande att göra precis som någon annan säger. Målsättning Målsättningen är att efter genomgången bok ha fått en rejäl introduktion i så att ett enkelt hus kan modelleras och att ur modellen kunna ta fram 2D-ritningar som uppfyller branschstandard. En annan målsättning eller åtminstone förhoppning är också att du tillägnat dig ett nytt kraftfullt verktyg för design av byggnader. Därför kommer boken också att föreslå metoder som stödjer en för designprocessen framgångsrik tillämpning av. Med de grunder boken ger bör man också ha nått sådan kännedom om att fortsatta informationssökning via Internet och framför allt programmets hjälpfunktioner känns överkomlig. 8

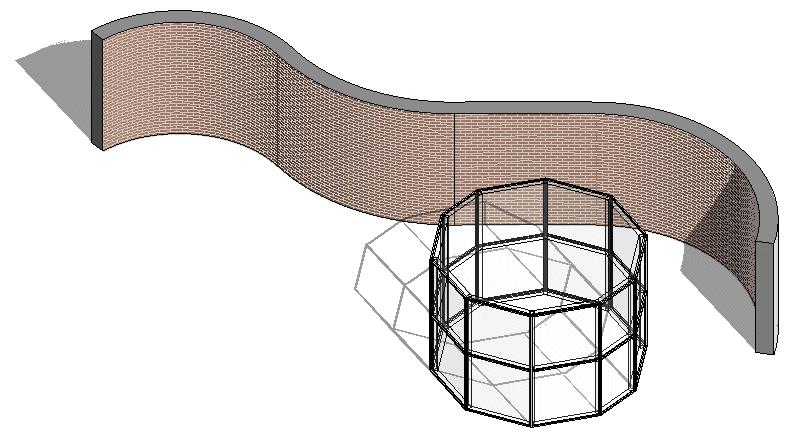

5 Krökta väggar Innan vi lämnar väggarna skall vi se hur enkelt man kan skapa väggar utifrån linjer. Särskilt användbart är det när man skall ha krökta väggar. - Börja med att rita lite kurvor med ett linjeverktyg. Annotate/Detail Line fungerar bra. Spline kan man tyvärr inte göra om till väggar men alla andra går bra. - Välj verktyget Wall. - Välj typ av vägg i Type Selector. - Välj knappen Pick Lines. - Klicka på linjerna. Här är Curtain Wall valt till cirkeln och en tegelvägg till den vågformade linjen. Sedan är sol, skugga och högsta detaljeringsgrad inställt i en 3Dvy. 91
