Att arbeta med centralfiler i Revit AADA20 Rhino/Revit Workshop 2016 LTH Ludvig Hofsten

Transkript

1 Att arbeta med centralfiler i Revit 2017 AADA20 Rhino/Revit Workshop 2016 LTH Ludvig Hofsten

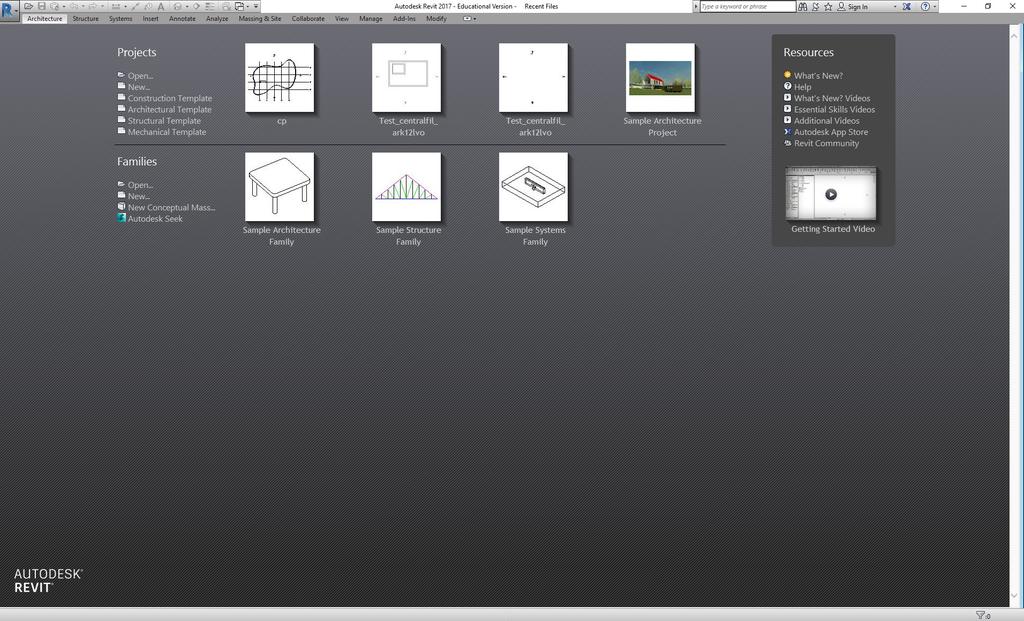

2 1. Öppna Revit. 2. Tryck på New

3 1. Hitta en bra mallfil (template på engelska.) Förslagsvis Mallfil LTH-A som finns i kursmappen. En mallfil innehåller förberedda inställningar för filen. En svenskspråkig mallfil passar bra när du vill använda svenska mått, standarder och komponenter.

4 1. Tryck på fliken Collaborate 2. Tryck på knappen Collaborate

5 1. Du kommer bli ombedd att spara filen innan du fortsätter. Gör som den säger.

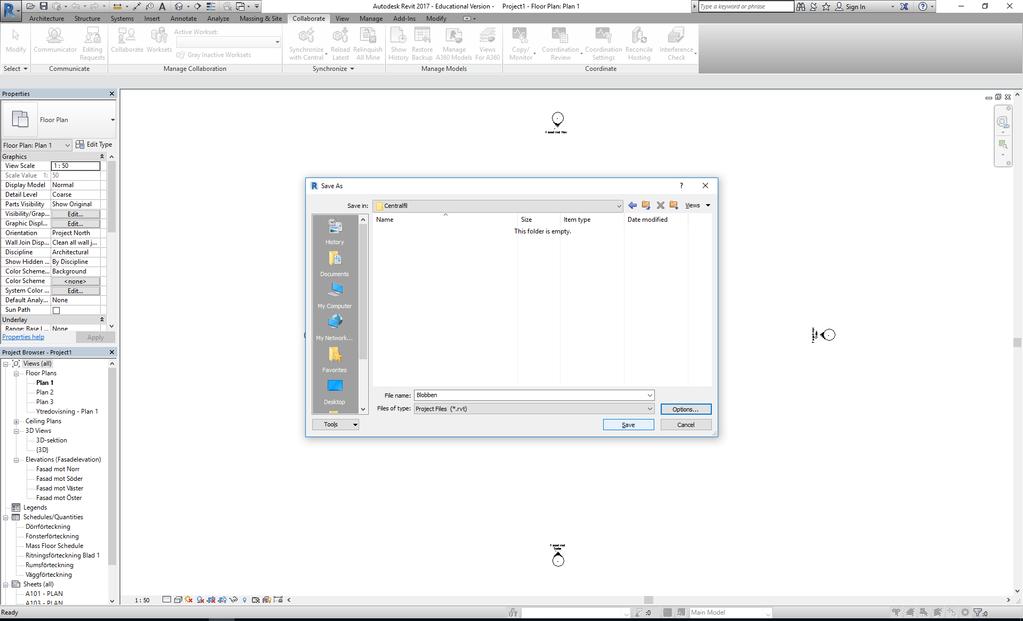

6 1. Den fil du nu sparar kommer strax bli centralfilen. Du måste därför spara filen i en mapp som dina kollegor kommer åt. Spara därför filen i en delad mapp på skolans server. Ge filen ett namn (i vårt exempel Blobben ) och tryck sedan på save.

7 1. Du blir nu tillfrågad om hur du vill arbeta: Alternativ 1: I det lokala nätverket. Alternativ 2: Över Autodesks molntjänst A360. Välj alternativ 1 och tryck på OK.

8 1. Nu är det dags att avsluta förberedelserna med centralfilen. Tryck på Revit-symbolen i övre vänstra hörnet. 2. Tryck på Save

9 1. Du blir tillfrågad om huruvida du vill göra filen som en centralfil eller ej. Tryck på Yes.

10 1. Du har nu skapat en centralfil! Denna fil ska varken du eller dina kollegor arbeta direkt i. Istället kommer ni att göra var sin kopia som ni arbetar i. Låt oss göra detta. 2. Stäng centralfilen genom att trycka på det lilla krysset uppe till höger. Obs! Stäng inte hela Revit!

11 1. Vi är tillbaka på förstasidan. 2. Välj Open och leta upp mappen där centralfilen finns.

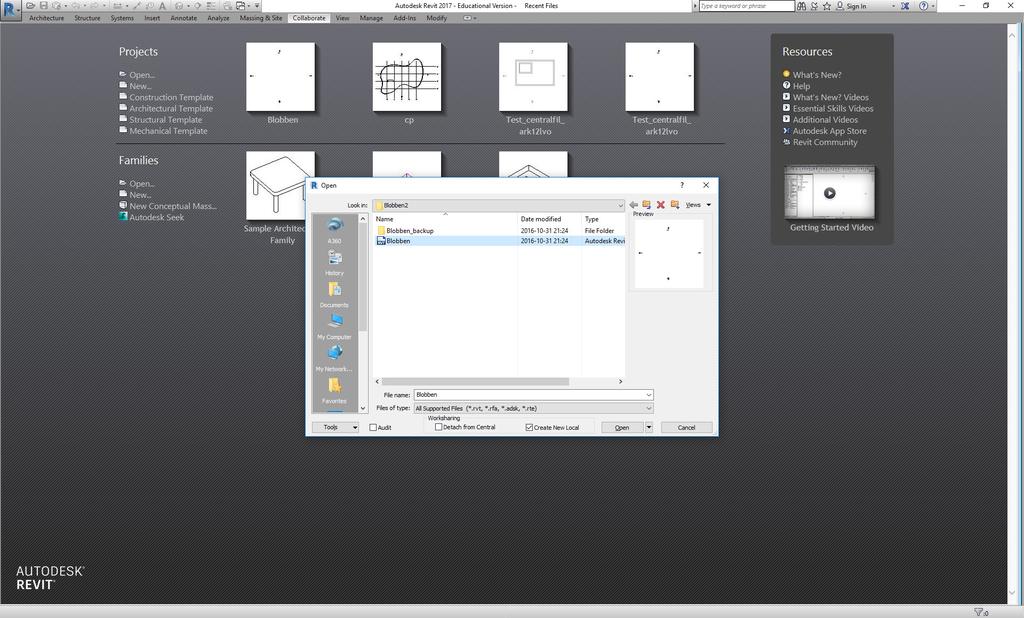

12 1. Klicka på centralfilen. 2. Kontrollera att alternativet Create New Local är förbockat. 3. Tryck på Open

13 1. Filen du nu har öppnat är en lokal kopia av centralfilen. Det är denna lokala fil du ska arbeta i. 2. Låt oss spara. Tryck på Revit-R:et upp till vänster. Därefter på Save as och sedan Project.

14 1. Denna fil behöver inte sparas på en delad server. Du väljer var den ska ligga. 2. Observera att ditt användarnamn läggs till i slutet av filnamnet. Det är ett kännetecken på att det är din lokala fil. 3. Tryck på save.

15 När du skapat innehåll i filen (i mitt fall bara fyra väggar) och vill skicka detta till centralfilen gör du på följande vis: 1. Tryck på fliken Collaborate 2. Tryck på knappen Synchronize with Central (tryck på knappens nedre halva). 3. Tryck på Synchronize Now. Allt det innehåll du gjort skickas till centralfilen. På samma sätt laddas allt innehåll som dina kollegor skickat till centralfilen ned till din lokala fil. Du synkroniserar kort och gott. Denna knapp måste du trycka på varje gång du vill uppdatera din modell.

16 Fördelen med att använda funktionen Collaborate som vi nu går igenom är att flera personer kan arbeta på samma fil samtidigt. Detta är särskilt användbart på större projekt där olika typer av innehåll önskas läggas till i filen. En person kan exempelvis arbeta med att sätta in fönster i en byggnad medan en annan person modellerar trappor. För att undvika att flera personer inkräktar på varandras områden och flyttar runt eller raderar objekt kan funktionen Worksets användas. 1. Tryck på knappen Worksets.

17 Här listas de worksets som finns i filen. Shared Levels and Grids och Workset1 är standard. 1. Vi vill nu skapa ett workset för exempelvis toalettstolar. Tryck på New. 2. Ge ditt worksett namnet Toalettstolar i fönstret som kommer upp och tryck på Ok.

18 I listan över worksets visas vem som är ägare, Owner. Det är bara ägaren till ett workset som kan ändra innehållet i det. 1. Tryck på Ok för att stänga fönstret och återgå till dokumentet.

19 Du blir tillfrågad om du vill öppna ditt nyskapade workset. Om du vill det, tryck på Yes.

20 För att växla mellan worksets använder du menyn under Active Workset.

21 1. Innan du går hem för dagen, eller när helst du vill, är det en bra idé att tillåta andra att göra ändringar i dina Worksets. 2. Detta gör du genom att trycka på Relinquish All Mine. Innan du gör detta måste du synkronisera.
