1 Export och efterbearbetning av ritningar i Revit 2017 AADA15 Revit Workshop 2017 LTH Ludvig Hofsten

2 I denna Tutorial får du lära dig att: 1. Exportera ritningar från Revit. 2. Lägga till vektorinformation i Illustrator (träd, människor osv.) 3. Lägga till pixelinformation i Photoshop (texturer, bilder osv.) 4. Kombinera en Illustrator-fi l med en Photoshop-fi l med hjälp av InDesign. Detta ger en knivskarp ritning där vektorgrafi ken inte görs om till pixelgrafi k.

3 Så här ser vår sektionsritning ut. Vi vill nu exportera den från Revit för att efterbearbeta den i Illustrator, Photoshop samt Indesign.

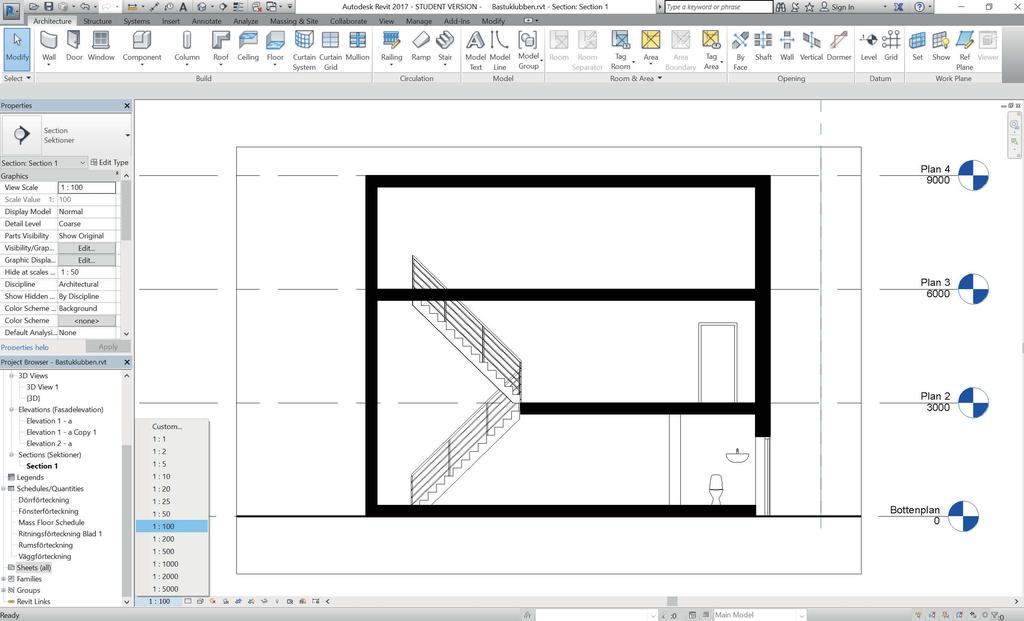

4 För att välja vilken skala ritningen har: 1. Klicka på den befi ntliga skalan nere till vänster 2. Välj önskad skala.

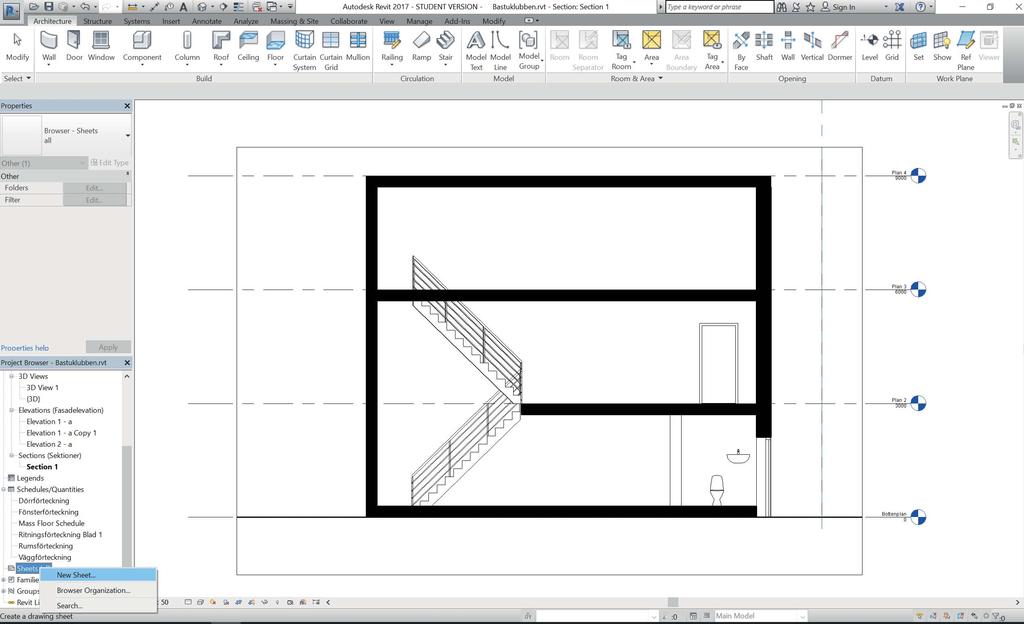

5 För att exportera ritningen skapar vi ett nytt art, ett så kallat sheet. 1. Högerklicka på Sheets (all) i Project browser nere till vänster. 2. Välj New sheet.

6 Vilka olika typer av sheets som går att välja mellan beror på vilken mallfi l (template) du använder för ditt Revitprojekt. I exemplet har jag använt en svensk mallfi l vilket gör att de sheets som visas i listan utgår från svensk standard. 1. Välj önskat utseende under Select titleblocks. (I exemplet väljer jag A3 BH90 ). 2. Tryck på OK.

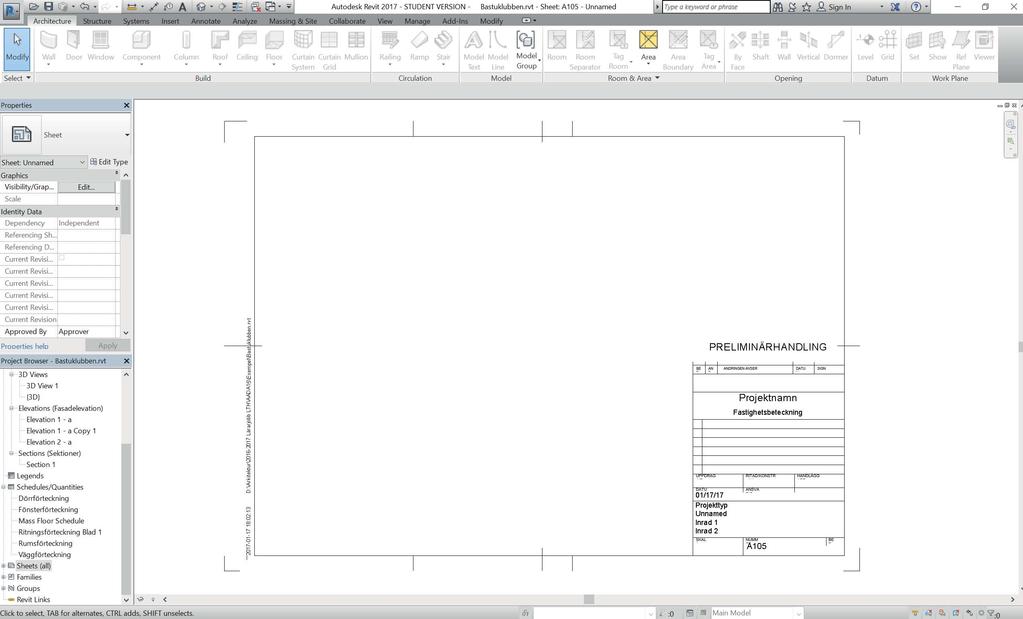

7 Som vi kan se innehåller vårt valda sheet en del textelement samt linjer. Vissa sheets är tomma från början men i vårt fall får vi helt enkelt rensa i arket: 1. Dubbelklicka någonstans på ett textelement eller linje. 2. Du kan nu redigera ditt sheets utseende. 3. Radera alla de element du inte vill behålla. 4. Se dock till att behålla den rektangulära ramen. Den behövs.

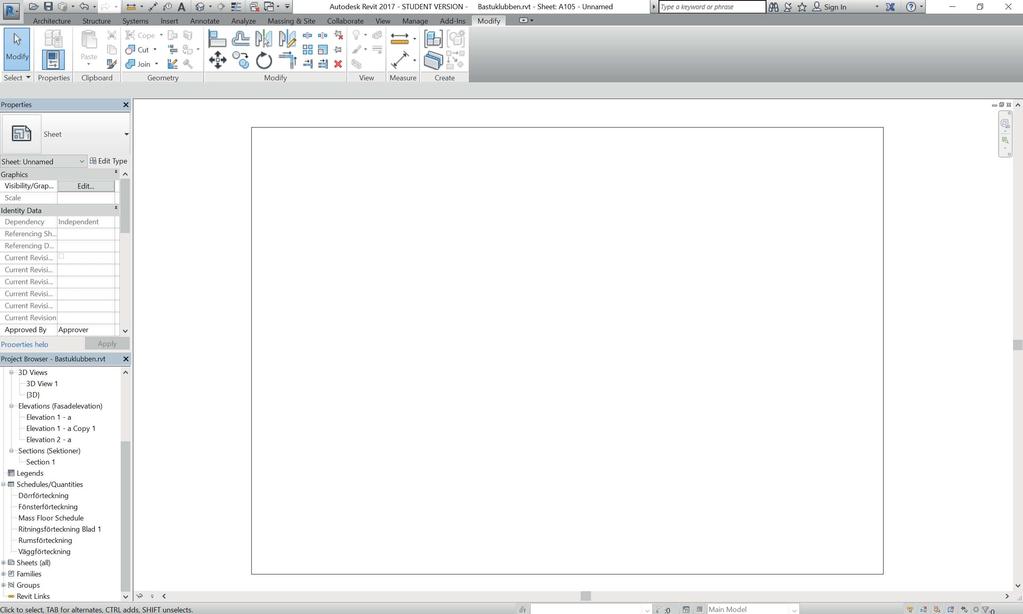

8 När du raderat alla element utom ramen ser ditt sheet ut så här. Den ritningsmall vi håller på att redigera är i formatet A3. Rektangeln till höger är dock något mindre än så eftersom den i mallen var inritad med vissa marginal från arkets kanter. Vad vi vill ha nu är en rektangel som har samma mått som en A3:a (420x297mm).

9 För att ändra rektangelns mått till 420x297 mm: 1. Dubbelklicka på en horisontell linje och ändra måttet som dyker upp till Dubbelklicka på en vertikal linje och ändra måttet som dyker upp till 420.

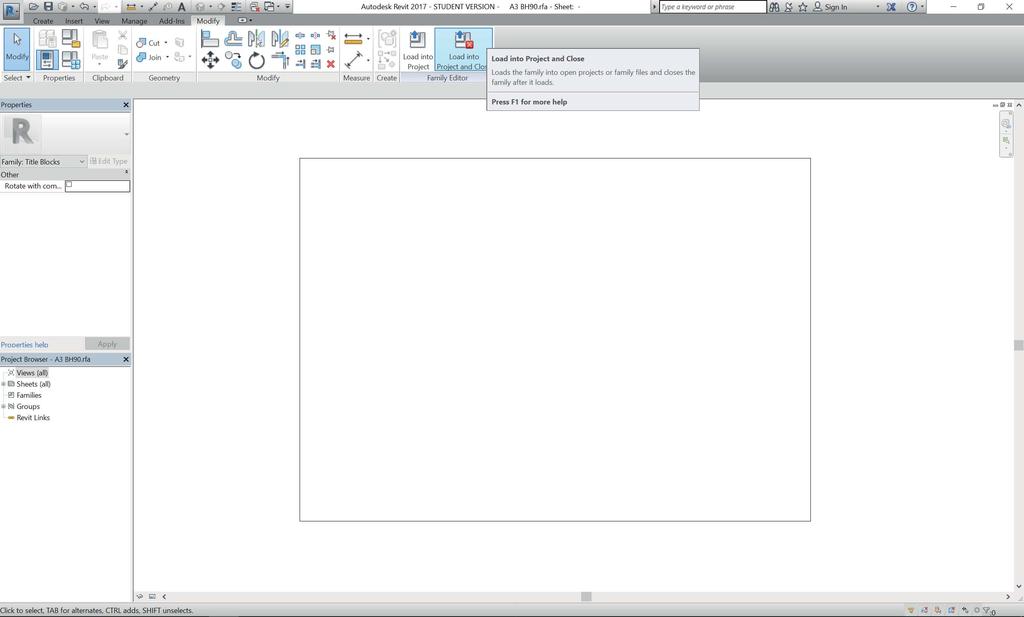

10 1. Tryck på Load into Project and Close. 2. Om programmet frågar om du vill spara ändringar väljer du ja.

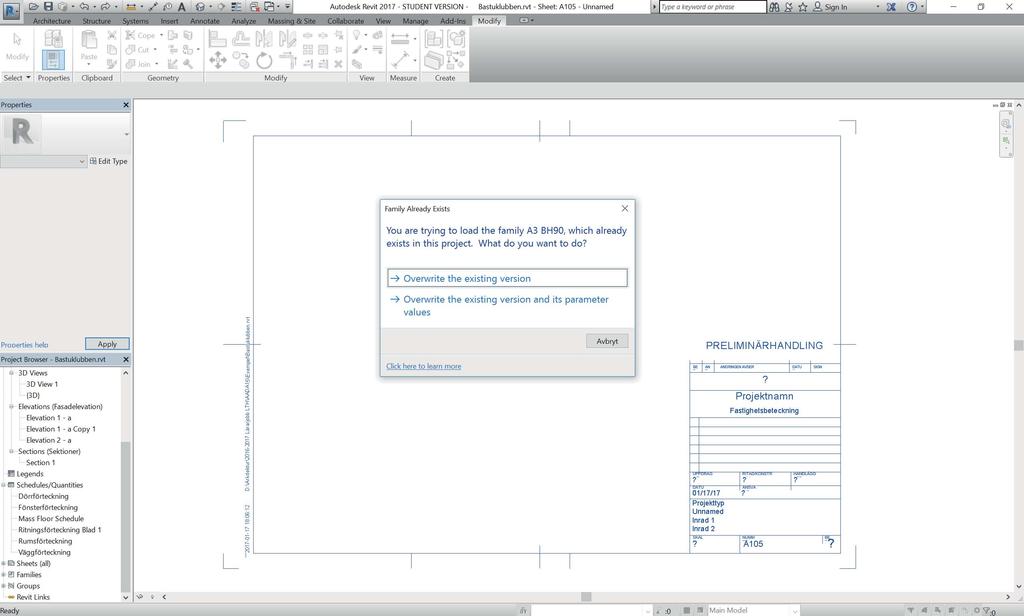

11 1. Välj Overwrite existing family.

12 Nu har vi, med mycket möda och stort besvär, själva skapat ett ritningsark i A3 som är helt tomt på text och markering ar. Vad skönt. Låt oss fi ra det med att lägga in vår sektion på ark et. Detta gör du genom att: 1. Hitta ritningen i Project Browser nere till vänster. 2. Dra den till arke t. Dra Släpp

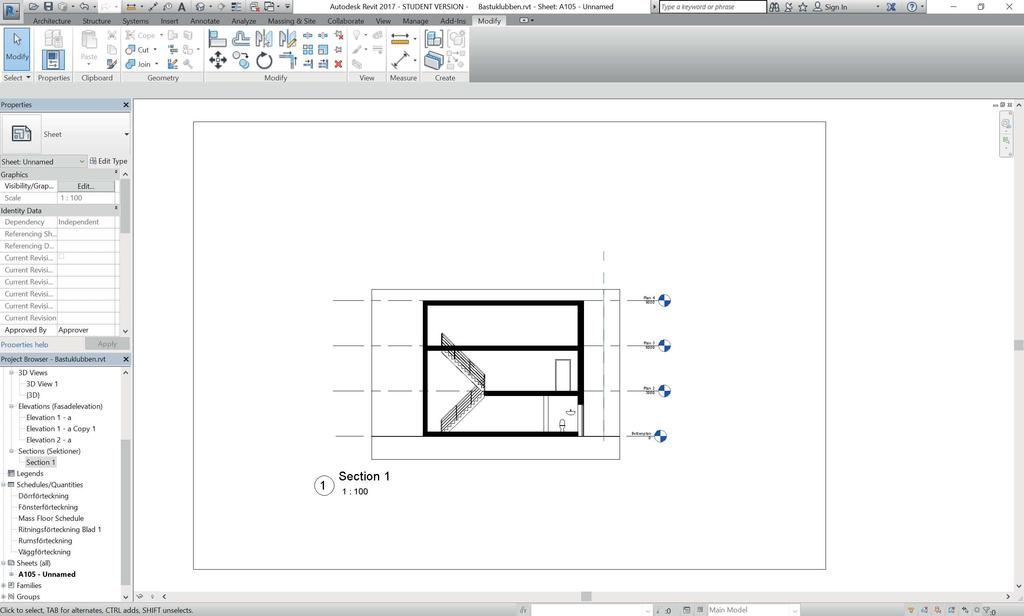

13 1. Klicka. 2. Din ritning är nu på ditt A3-ark.

14 För att exportera ritningsarket med vår sektion: 1. Tryck på Revit-R:e uppe i vänstra hörnet. 2. Tryck på print.

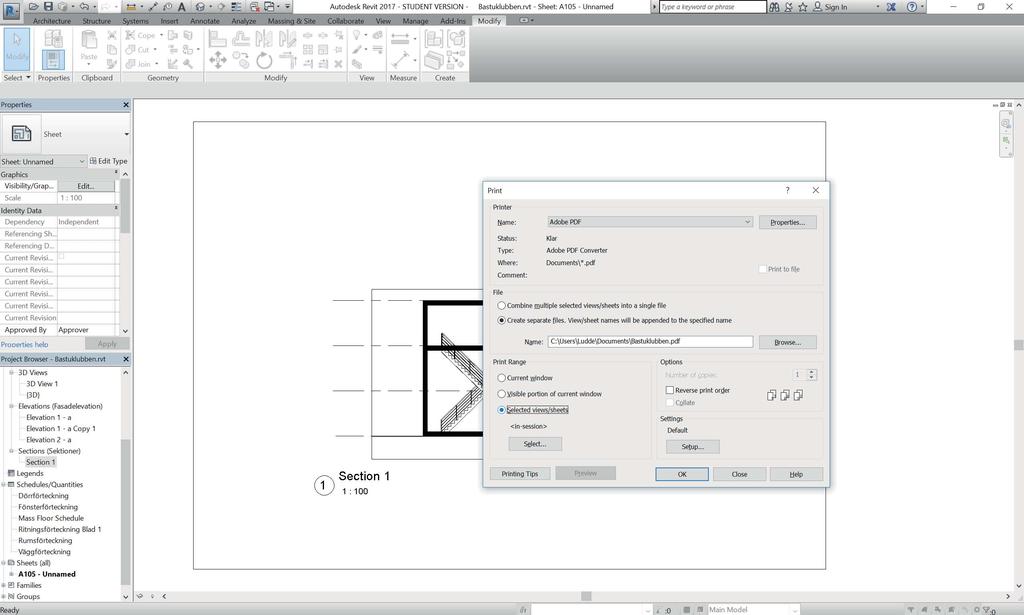

15 1. Välj printern Adobe PDF. 2. Välj var du vill spar ara filen. 3. Välj Selected views/sheets. 4. Tryck på Select.

16 1. Hittat ditt sheet. Du kan boka för fl era ritningar om du vill exportera fl era sheets. 2. Klick a på OK. 3. På frågan Do you want to save these settings for use in a future Revit session? tryck på nej.

17 1. Om du i förra steget valde fl era sheets kan du välja om du vill exportera dessa som individuella PDF-fi ler eller om du vill att de ska läggas in som var sin sida i en PDF som samlar dem alla. Välj det alternativ som du önskar. Om du bara har valt ett sheet väljer du Create separate fi les 2. Kli cka på Setup och följ instru ktioner på nästa sida.

18 Se till att matcha inställningarna nedan: 1. Pappret ska ha samma storlek som ditt sheet (A3). 4.Papprets orientering ska matcha vårt sheet. 2. Inneh ållet ska placeras i mitten av pappret. 3. Inneh ållet ska visas till 100% 5. Eftersom vi vill exportera vår ritning som linjer (vektorer) och inte pixlar (r aster) väljer vi det första alternativet. 6. Tryck på OK.

19 1. Tryck på OK 2. Tryck på Ja. 3. Ge fi len ett namn och spara den på önskad plats.

20 1. Öppna Adobe Illustrator. 2. Öppna ritningen vi nyss skapade (format PDF). 3. Om den blir stående istället för liggande, vrid den rätt och justera arket så att det blir liggande. Använd Artboard Tool till detta.

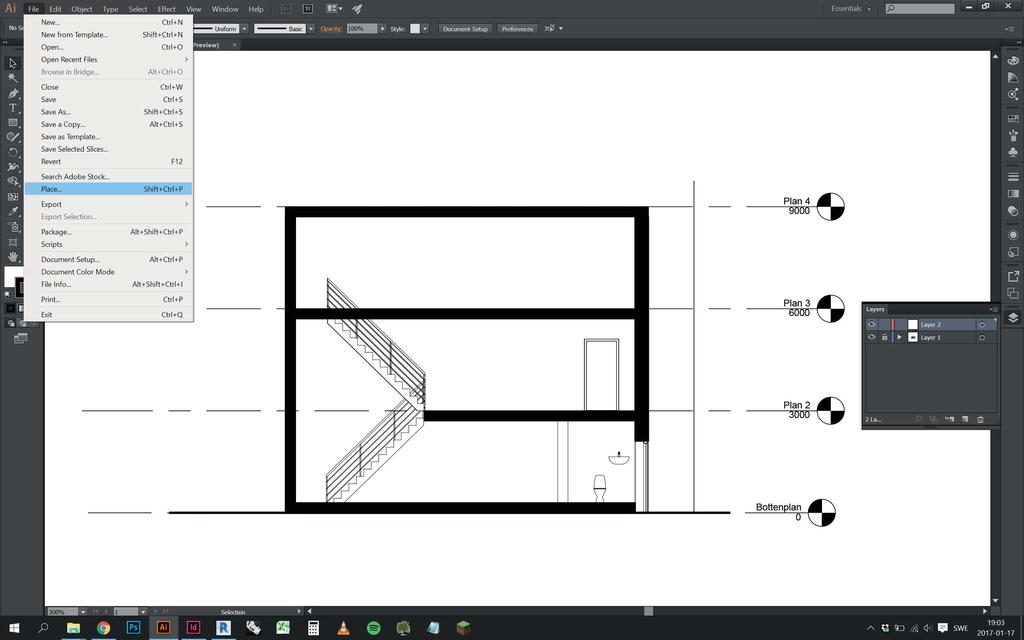

21 Vi vill nu lägga in träd i ritningen. Vi kan googla runt för att hitta ett träd i dwgformat som vi laddar ner. 1. Skapa ett nytt lager. 2. Välj place och hitta dwg-fi len.

22 1. Jag har nu lagt till trädet, all vektorinformation jag vill ha, i min bild. 2. Jag sparar fi len i Illustrator-format.

23 1. Öppna Photoshop. 2. Öppna Illustrator-fi len. 3. I Importinställningarna: se till att välja RGB Color under Mode så att inte fi len blir i svartvitt. 4. Lägg till ett lager med vit färg bakom ritningen. 5. Lägg till all den grafi k du vill (exempelvis texturer osv).

24 När du är nöjd: 1. Släck lagret med den vita bakgrunden. 2. Släck lagret med Illustrator-grafi ken. Endast den information du lagt till i Photoshop ska vara synlig (se nästa sida).

25 Det ser då ut som på bilden. 1. Spara fi len (.psd) Vi har nu två olika fi ler: A. En Illustrator-fi l som innehåller vektorgrafi k. B. En Photoshop-fi l som innehåller pixelgrafi k.

26 1. Öppna Indesign. 2. Skapa ett dokument i liggande A3-format. 3. Placera Photoshop-fi len. 4. Placera Illustrator-filen. 5. Se till att: A. inte ändra storleken på någon av dem. B. Lägga dem rätt på varandra. C. Att Illustrator-filen ligger överst.

27 Resultatet är en ritning med vektor-grafi kens exakthet och rastergrafi kens livfullhet. Oavsett hur mycket du zoomar in i denna ritning kommer den del av ritningen som består av vektorgrafi k inte bli pixlig. Lycka till!
