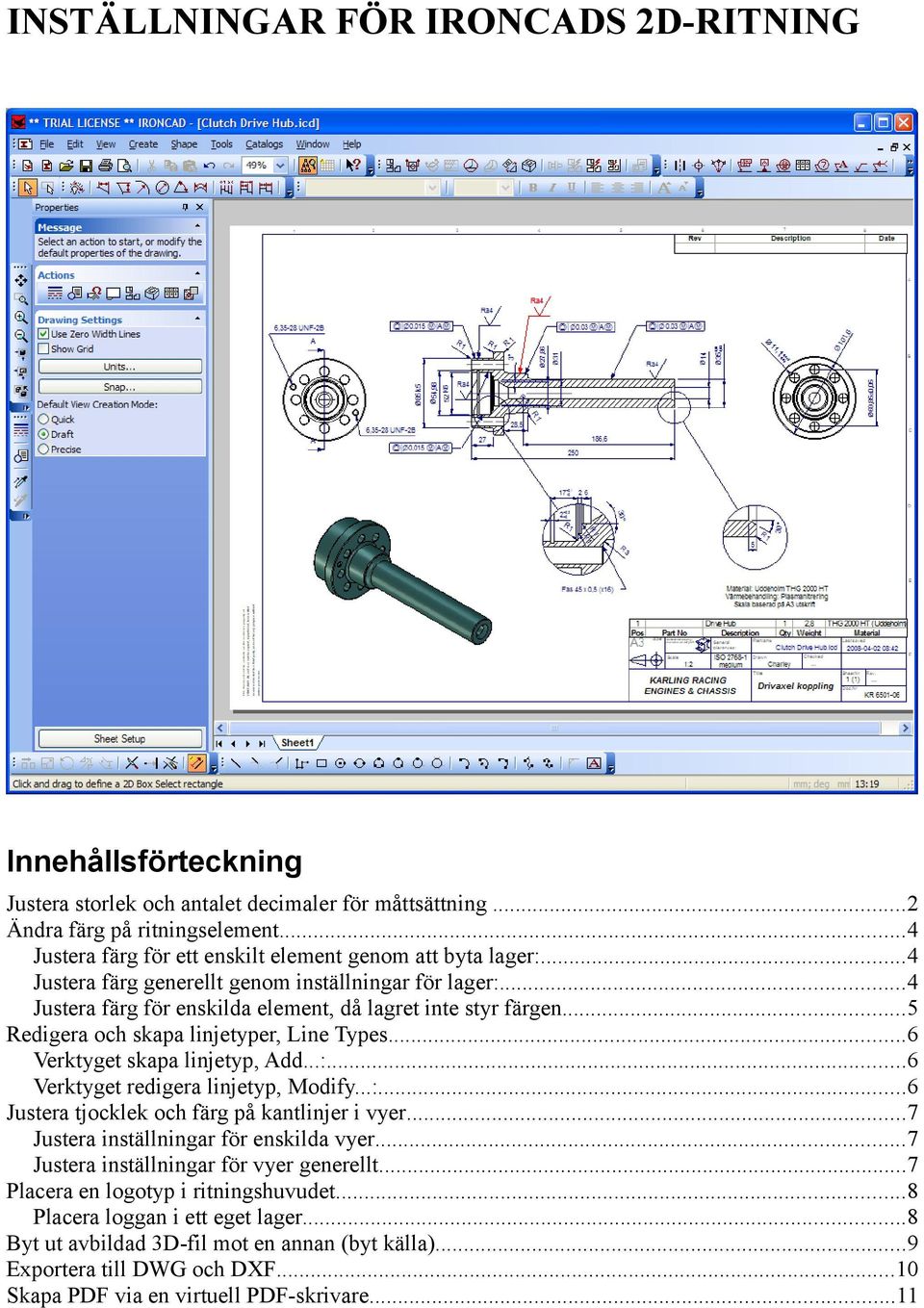

1 INSTÄLLNINGAR FÖR IRONCADS 2D-RITNING Innehållsförteckning Justera storlek och antalet decimaler för måttsättning...2 Ändra färg på ritningselement...4 Justera färg för ett enskilt element genom att byta lager:...4 Justera färg generellt genom inställningar för lager:...4 Justera färg för enskilda element, då lagret inte styr färgen...5 Redigera och skapa linjetyper, Line Types...6 Verktyget skapa linjetyp, Add...:...6 Verktyget redigera linjetyp, Modify...:...6 Justera tjocklek och färg på kantlinjer i vyer...7 Justera inställningar för enskilda vyer...7 Justera inställningar för vyer generellt...7 Placera en logotyp i ritningshuvudet...8 Placera loggan i ett eget lager...8 Byt ut avbildad 3D-fil mot en annan (byt källa)...9 Exportera till DWG och DXF...10 Skapa PDF via en virtuell PDF-skrivare...11

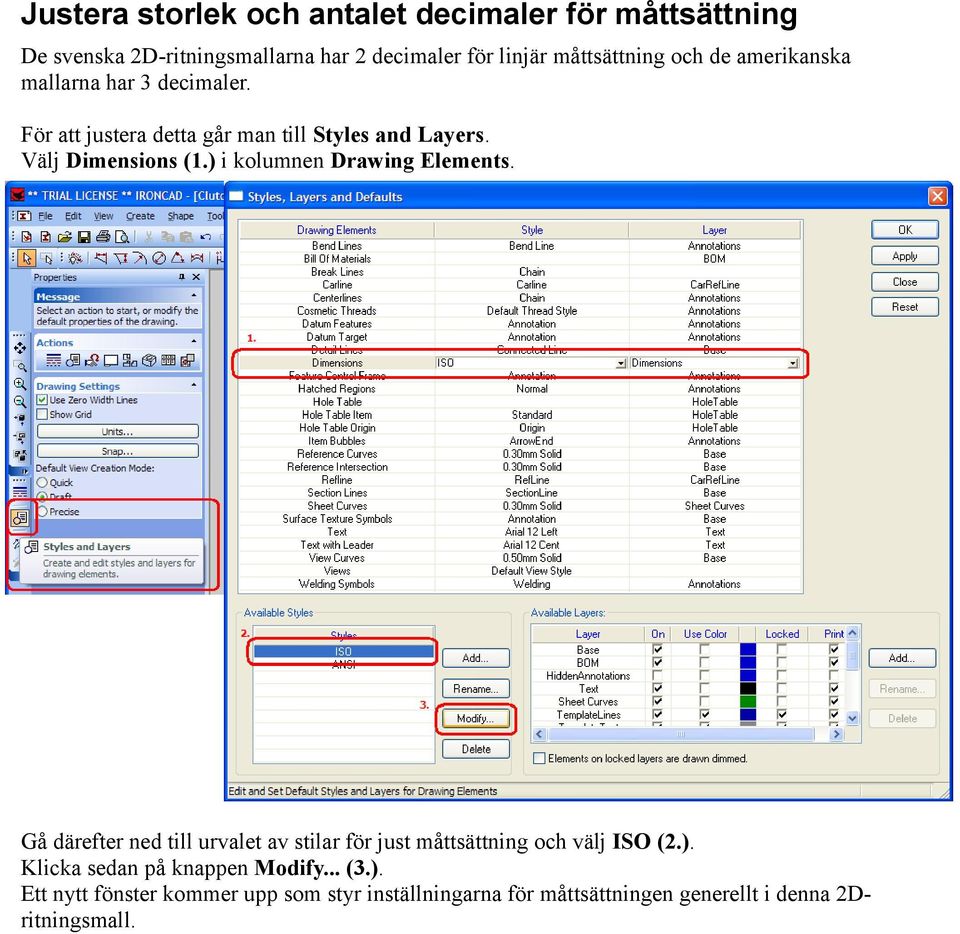

2 Justera storlek och antalet decimaler för måttsättning De svenska 2D-ritningsmallarna har 2 decimaler för linjär måttsättning och de amerikanska mallarna har 3 decimaler. För att justera detta går man till Styles and Layers. Välj Dimensions (1.) i kolumnen Drawing Elements. Gå därefter ned till urvalet av stilar för just måttsättning och välj ISO (2.). Klicka sedan på knappen Modify... (3.). Ett nytt fönster kommer upp som styr inställningarna för måttsättningen generellt i denna 2Dritningsmall.

3 Under fliken Measurement finns inställningar för hur decimaler ska hanteras. Vid alternativet Decimal display nere till vänster finns värdet Precision. Det styr hur många decimaler ett mått ska visa och det gäller generellt i hela denna ritning, även för existerande mått. Enskilda mått kan frångå denna standard genom dess inställningar via högerklicksmenyn för det måttet. Justeringen av måttextens storlek finns under fliken Text. Längst upp till höger finns en lista över systemets teckentypsnitt och vilken storlek som ska användas för mått i denna ritning. Även texten går att justera för enskilda mått via högerklicksmenyn för det måttet.

4 Ändra färg på ritningselement Det finns 2 sätt att snabbt ändra färg på element i 2D-ritningen. Antingen byter man färg för enskilda element som t.ex. ett enskilt mått eller en textruta genom att lägga dem på ett annat lager. Eller så styr man färgen generellt för alla element som ligger på ett visst lager. Justera färg för ett enskilt element genom att byta lager: Högerklicka (1.) på måttet. Välj fly out -menyn Layer (2.) och namnet på det lager (3.) med den förbestämda färg du vill använda. Detta gäller under förutsättning att det finns ett lager som använder den färg man vill använda. Justera färg generellt genom inställningar för lager: Gå till Styles and Layers. Längst ned till höger finns en lista över tillgängliga lager i denna 2D-ritningsmall. Byt färg genom att klicka på den lilla färgade rutan till höger om kolumnen Use Color. Om värdet Use Color inte är markerat kommer lagret inte bestämma färgen, utan det gör det enskilda elementet själv.

5 Justera färg för enskilda element, då lagret inte styr färgen Säg att lagret Annotations, som används för en centrumlinje i det här fallet, inte bestämmer färgen för de element som ligger i lagret. Då sätts färgen individuellt via fliken Color i egenskaperna för den markerade centrumlinjen. Klicka på knappen More Colors... om den färg du vill använda inte finns i urvalet på höger sida. Klicka sedan på OK.

6 Redigera och skapa linjetyper, Line Types Ibland saknas den linjetjocktyp man vill använda till vissa typer av noteringar och element i 2Dritningen, t.ex. en viss typ av streckad linje. Gå då till Line Types, som du finner strax ovanför knappen Styles and Layers. Där kan man lägga till nya linjetyper genom att klicka på knappen Add..., men även redigera befintliga linjetyper genom att först markera linjetypen i listan och därefter klicka på knappen Modify... Verktyget skapa linjetyp, Add...: Skriv vad linjetypen ska heta och ev. en beskrivning av den. Finns en linjetyp sedan tidigare med samma grundinställningar kan du utgå från den. Den nya linjetypen visas sedan längst ned i listan. Verktyget redigera linjetyp, Modify...: Redigerar den nya linjetypen eller en gammal. T.ex. ska den nya linjetypen vara streckad, men baseras på en tidigare 0,15 mm tjock heldragen linje. För att redigera mönstret kan man välja ett färdigt mönster under alternativet Standard eller skapa ett eget via alternativet Custom.

7 Justera tjocklek och färg på kantlinjer i vyer Färg och tjocklek på kantlinjer i en ritningsvy kan justeras både för enskilda vyer eller generellt för alla vyer i en ritning. T.ex. tjocklek för parters synliga kantlinje eller färgen på radieövergångar på parter styrs från ett och samma ställe, men via olika alternativ. I View Properties kan man ställa in så att kantlinjerna för varje enskild part styrs från den färg de har i den avbildade 3D-scenen. Kryssa då i Use Part Colors for Edges. De övriga inställningarna, både stilar och lager, kommer då att ignoreras. Sedan följer inställningar för: Visible Edges, (synliga kantlinjer). Hidden Edges, (dolda kantlinjer). Smooth Edges, (mjuka (radie)övergångar) View Labels, (vynoteringar i form av text) Där styr man inställningen för vilken linjetyp som ska kontrollera kantlinjen, vilket lager det ska använda och slutligen vilken färg. Urvalet för linjetyper är förinställd (se föregående sida) Justera inställningar för enskilda vyer Högerklicka på den markerade vyn där kantlinjerna ska justeras och välj Properties... (Egenskaper...) längst ned. Gå till fliken Line Types. Justera inställningar för vyer generellt Gå till Styles and Layers. Välj Views (1.) under kolumnen Drawing Elements. Därefter stilen (2.) och knappen Modify...(3.). Rutan som styr vyerna generellt i 2D-ritningen ser likadan ut som för enskilda vyer (se ovan).

8 Placera en logotyp i ritningshuvudet För att placera ut en bild i din 2D-ritning är det enklast att rita en figur (t.ex. en kvadrat/rektangel) och sedan fylla den figuren med en bild. Börja med att rita den figur som ska fyllas med din bild. Använd linjeverktygen i nederkant av IronCAD och se till att stänga av dem igen efter att figuren är ritad. Ett tips är att rita figuren i förhållande till storleken på bilden. Är bilden t.ex. 18x8 cm, rita då figuren 18x8 mm. Detta gör att man slipper konstiga effekter pga att bilden töjs ut eller trycks ihop. Högerklicka därefter på figuren (alla linjer i figuren ska lysa upp) och välj Fill Style... Välj där alternativet Image texture. Leta fram din bild via knappen Browse... Klicka därefter på OK. Placera loggan i ett eget lager Det kan vara en bra idé att ha loggan på ett eget lager. T.ex. kan linjerna som definierar figuren använda den färg som lagret är inställt att använda. Gå till Styles and Layers. Klicka på knappen Add... längst ned till höger. Döp lagret till något passande som t.ex. Logga. Välj att den ska vara synlig (Layers is visible) och att den ska använda den färg (Use layer color on draw) som sätts via knappen Change color... längst ned. Att sätta en vit färg är bra om man har vit bakgrundsfärg. Då blir det inte en svart ram runt loggan, vilket det annars blir. Verkställ sedan via OK och gå ur Styles and Layers. Markera därefter på loggan och välj det nya lagret.

9 Byt ut avbildad 3D-fil mot en annan (byt källa) Ska man skapa en 2D-ritning som in till förväxling liknar en annan, befintlig ritning man gjort tidigare kan det vara skönt att kunna utgå från den färdiga 2D-ritningen. Öppna den 2D-ritning du vill utgå ifrån. Uppdatera inte vyerna även om det efterfrågas av programmet, utan avbryt en eventuell förfrågan om att uppdatera. Tryck därefter ned tangentkombinationen CTRL SHIFT och L. Denna ruta kommer upp: Via rutan kontrollerar man vilken ICS-fil (3D) som avbildas i den aktuella 2D-ritningen. För att byta ut 3D-filen mot en annan, markera filen i listan och klicka därefter på knappen Change Source... (Byt källa...). Leta fram den 3D-fil som skall ersätta den tidigare. Klicka sedan på Close (Stäng). Har man inte bytt källa är det då samma knapp som Cancel (Avbryt) längst upp till höger. Vyerna i 2D-ritningen uppdateras nu med den nya 3D-datan. Det kan vara bra att manuellt uppdatera alla vyer en extra gång för att säkerställa att allt är ok.

10 Exportera till DWG och DXF Genom att högerklicka i bakgrunden av en 2D-ritning kommer man snabbt åt alternativet för att exportera 2D-ritningen till olika format. Både DWG och DXF har de alternativ som visas nedan. Curve Type Use Individual View Settings (Fast) Snabbare export. Men förenklar hål och rader till linjer. Force True Representation (Slow, Precise) Hål och radier blir korrekta, kan något längre tid att skapa. AutoCAD Version Välj mellan R13, R14, R2000, R2004 och R2007 i dropdown-menyn. Advanced Options Explode drawing view on export Exploderar all ritningsgeometri till enskilda linjer vid export. Kan ställa till problem vid export ibland (speciellt med avancerade snitt) och rekommenderas att stängas av. Exporten sker enkelt i program som öppnar DWG- och DXF-filer. Use IC prefix for style and layer names Varje stil och lager som finns i IronCAD följer med filen vid export och får ett prefix i form av IC i början av namnet. T.ex. lagret Dimensions blir IC-Dimensions. Export Views at 1:1 (Ignore view scale) Tvingar vyerna att skalas om till 1:1 (dock ej linjer i ritningsramen och övrig text). Export Drawing Based On View Scale Exportera HELA ritningen till skala 1:1. Count-värdet står för hur mycket vyerna och övrig ritningsdata ska skalas upp. Finns vyer med olika skala väljer man i dropdown-listan vilket värde man vill skala upp enligt.

11 Skapa PDF via en virtuell PDF-skrivare Istället för att skriva ut ett fysiskt papper från en vanlig skrivare skapas en PDF-fil i en mapp. Vi rekommenderar att man använder gratisprogrammet CutePDF. Skrivaren fungerar självklart till vilket Windowsprogram som helst, då många program saknar möjlighet att exportera direkt till en PDF-fil. Gå in på Ladda ned installationsfilen. Kör installationen. Efter installationen finns en ny skrivare listad under Skrivare och fax i Windows Kontrollpanelen. Den går nu att välja när man skriver ut. Under utskriften får man välja i vilken mapp man vill att PDF-filen ska skapas.
