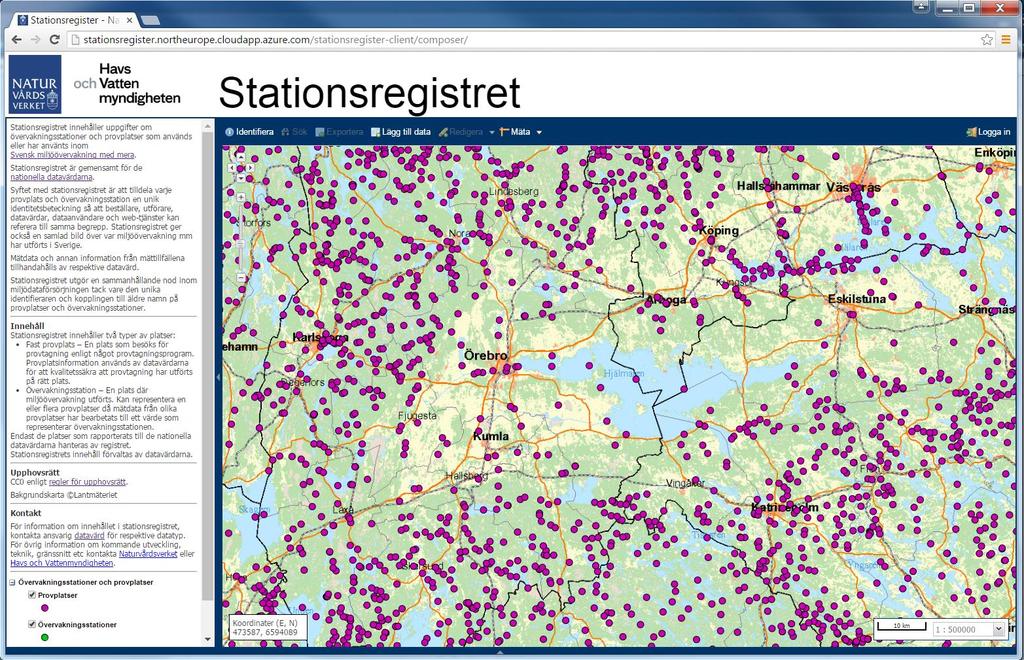

1 Stationsregistret - användarhandledning Stationsregistret kan nås dels via en webbapplikation och dels via ett API. Här ges en beskrivning av såväl webbapplikation som API. Webbapplikation Webbapplikationen finns på följande adress: Stationsregistret består dels en öppen del där det är möjligt att få tillgång till information om provplatser och dels av en del för redigering av provplatsuppgifter där det är nödvändigt att logga in. Sök och uttag av provplatser Bild 1 Stationsregistret 1 (11) S w e co Gjörwellsgatan 22 Box SE Stockholm, Sverige Telefon +46 (0) Fax +46 (0) Sweco Position AB Org.nr Styrelsens säte: Stockholm Mats Dunkars Telefon direkt +46 (0) Mobil +46 (0) mats.dunkars@sweco.se

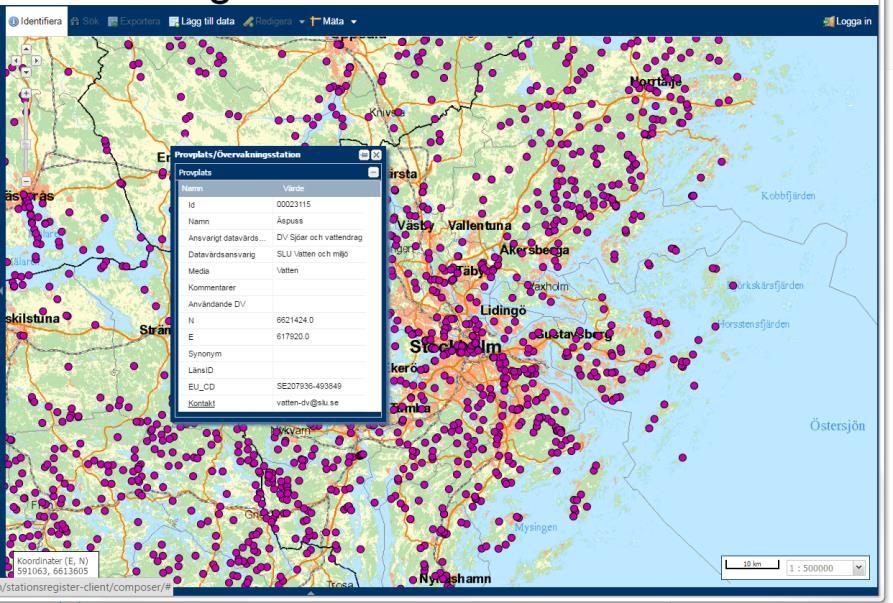

2 För att se information om enstaka provplatser, markera (Identifiera) i verktygsraden (se bild 1) och klicka sedan på önskad provplats, se resultat i bild 2. Bild 2 Information om enstaka station. För att kunna söka fram ett urval av stationer markeras först i teckenförklaringen om urvalet ska göras för provplatser eller övervakningsstationer, se bild 3. Därefter markeras (Sök) i verktygsraden. Bild 3 Verktyg för att göra urval av stationer 2 (11)

3 I Sökfönstret är det möjligt att söka på olika kombinationer av värde för olika attribut. I bild 4 har t.ex. en sökning gjorts för att få fram alla provplatser som har ett preferred name som innehåller namnet Vänern, vilket gav 161 träffar. Sökningarna ger inte exakt match utan söker på del av namn. Det spelar ingen roll om du skriver stora eller små bokstäver. Bild 4 Sökning av provplatser som har ett namn som innehåller Vänern. Då rader i tabellen markeras visas även motsvarande objekt i kartan. Det är möjligt att välja ut flera rader i tabellen och genom att högerklicka på en rad i tabellen är det möjligt att zooma till objektet i kartan. Det är möjligt att exportera sökresultatet till Excel genom att klicka på den knapp som är markerad med en röd rektangel i bild 4. Det är även möjligt att exportera större urval ur Stationsregistret genom att klicka på exportknappen i verktygsraden, se bild 5. Här är det möjligt att exportera samtliga stationer för ett visst datavärdsskap eller en viss Media. Genom att välja båda fälten blanka är det möjligt att exportera samtliga stationer i stationsregistret. Bild 5 Export till Excel av samtliga stationer för ett Datavärdsskap eller en viss Media. 3 (11)

4 Redigering av stationsuppgifter För att kunna redigera stationsuppgifter är det nödvändigt att logga in, se bild 6. Bild 6 Meny för inloggning. I teckenförklaringen markeras om det är provplatser eller övervakningsstationer som ska redigeras. Bild 7 Möjlighet att välja att redigera ett befintligt objekt eller att skapa ett nytt objekt. I verktygsraden är det möjligt att välja knappen redigera (se bild 7) för att skapa nya provplatser/övervakningsstationer eller redigare befintliga uppgifter. En ny provplats/övervakningsstation skapas genom att välja skapa ny. Därefter placeras provplatsens ut i kartan med markören och ett fönster för att fylla i provplatsuppgifter öppnas, se bild 8. 4 (11)

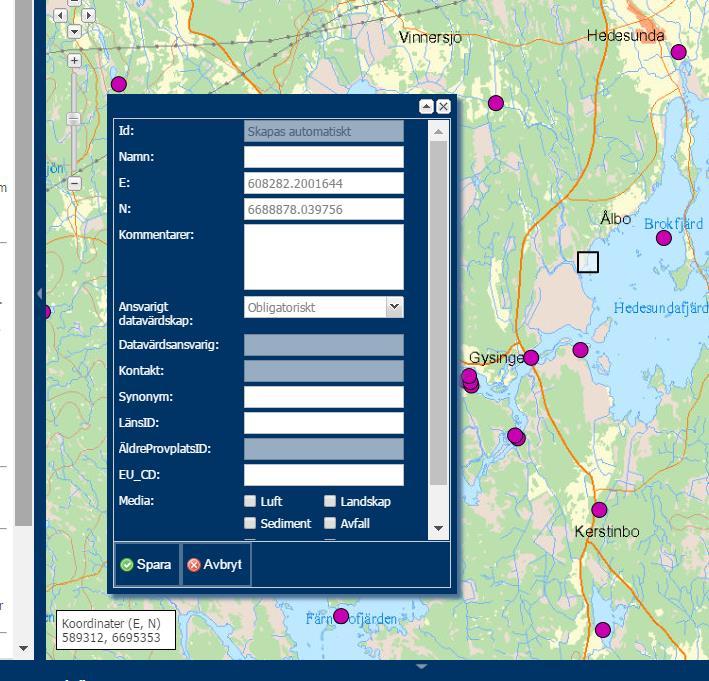

5 Bild 8 Meny för att fylla i attributvärden för provplats/övervakningsstation. Här är det möjligt att fylla i exakta koordinater manuellt såväl som att ange övriga attribut. För att redigera uppgifter för, eller radera, en befintlig provplats väljer man redigera och klickar därefter på den provplats som avses. Genom att välja redigera i den meny som visas för den valda provplatsen blir det möjligt att redigera attribut-uppgifter. För att ta bort en provplats väljs inaktivera. Massladdning av stationsuppgifter Med hjälp av knappen lägg till data är det möjligt att lägga till, redigera eller ta bort provplatsuppgifter som finns i en excelfil. Excelfilen ska ha samma format och kolumnrubriker som den excelfil som genereras av applikationen då provplatsuppgifter exporteras till excel, se bild 9. Till detta kommer ytterligare ett fält benämnt Forcera vilket beskrivs nedan och visas i bild 10. Bild 9 Exempel på Excelfil som genererats av applikationens exportera funktion. 5 (11)

6 Då en Excelfil förbereds för att laddas till stationsregistret ska fliken vara döpt till Provplatser eller Övervakningsstationer, se bild 9. Kolumnerna i arket har följande betydelse. Se även excelfilen InläsningMall.xlsx som finns på Projectplace och anger vilka värden som är obligatoriska respektive valfria. ID Stationsregistret ID. För en ny provplats lämnas fältet tomt och applikationen genererar då automatiskt ett nytt ID. Om provplatsuppgifter ska redigeras för en befintlig provplats anges ID för denna provplats. Databasen kommer då att uppdateras med de uppgifter för övriga kolumner som finns i excelfilen. Aktiv Ges värdet FALSKT om en provplats ska tas bort. Om ny provplats läggs till eller om attribut för provplatsen redigeras anges värdet SANT. Hemlig Här anges: o o SANT - provplatsens lägesuppgift är hemlig och visas ej. Koordinater för provplatsen ska då inte läsas in till stationsregistret. Dessa uppgifter förvaltas inom datavärdskapen och ska alltså inte anges. FALSKT uppgifterna kan visas för alla. Namn Provplatsens namn Ansvarigt datavärdsskap Datavärdsskap representerat av namnen: o "DV Sjöar och vattendrag" o "DV Provfiske" o "DV Grundvatten" o "DV Oceanografi och marinbiologi" o "DV Miljögifter i biota inklusive screening" o "DV Miljögifter i biota inklusive screening" o "DV Miljögifter och metaller i sediment" o "DV Luftkvalitet" o "DV Jordbruksmark" o "DV Hälsorelaterad miljöövervakning" o "DV Badvatten" Ansvarig organisation Anges ej eftersom detta styrs av Ansvarigt datavärdsskap Ansvarig organisations e-post Anges ej eftersom detta styrs av Ansvarigt datavärdsskap Användande datavärdsskap Anges om det finns ytterligare datavärdsskap som använder provplatsen. Media: Ska anges med något av alternativen: o Luft o Biota o Sediment o Jord/berg o Landskap 6 (11)

7 o Avfall o Vatten Om flera värden anges avdelas dessa med semikolon (;) Position E Koordinat i östlig riktning i Sweref99TM. Om en station är hemlig (Hemlig = SANT) utelämnas koordinat. Position N Koordinat i nordlig riktning i Sweref99TM. Om en station är hemlig (Hemlig = SANT) utelämnas koordinat. Synonymer - Alternativa namn för provplatsen. Flera namn separeras med semikolon EU_CD Här anges EU_CD om detta finns. LänsID Här anges LänsID eller länskod om detta finns angivet enligt Statistiska Centralbyråns kodnummerordning. Sjö-Id_SMHI_sjöregister anges här om detta finns. SjöID_RI anges här om detta finns. VdrID_RI - anges här om detta finns. ÄldreProvplatsID - anges här om detta finns. Kommentar - anges här om detta finns. Forcera Vid uppladdning av stationer görs en kontroll om en provplats ligger inom 10 m radie från en annan provplats. Fältet Forcera anger att provplats ska läsas in även om den ligger inom 10 meter från en annan provplats. Värdet SANT anger att provplatsen ska läsas in. Bild 10 Exempelfil för uppladdning. I kolumnen Forcera anges värden SANT om raden ska läsas in trots att validering varnar för att provplatsen ligger nära en annan provplats.. När en fil har lästs in returnerar applikationen en resultatfil som är en kopia på filen som lästes in där två kolumner har lagts till: Lagrad Här anges om uppgifterna på den aktuella raden har lagrats i databasen (SANT) eller inte (FALSKT). Valideringsstatus här beskrivs orsaken till att posten inte kunde uppdateras för de rader som fick värde FALSKT i kolumnen Lagrad Bild 11 Resultatfil från validering som visar de två kolumnerna Lagrad och Valideringsstatus som har tillkommit. 7 (11)

8 WFS-tjänst och uppkoppling i QGIS samt API API består för närvarande av en WFS-tjänst där det är möjligt att ladda ned uppgifter. För närvarande går det inte att använda WFS-tjänsten för att ladda upp eller redigera uppgifter Basadresser till WFS-tjänsten är: Produktion: Test: FeatureType för provplatser: active_site FeatureType för övervakningsstationer: active_station Capabilties-dokument fås med: Produktion: Test: Uppkoppling till WFS-tjänst i QGIS För att koppla upp sig till WFS-tjänsten genom QGIS gör följande: Öppna QGIS Desktop i Browser Panel till vänster högerklicka WFS och välj alternativet New Connection (se figur nedan) 8 (11)

9 I dialogfönstret Create a new WFS connection ange ett beskrivande namn för tjänsten vid Name och vid URL ange adressen till WFS-tjänsten (t.ex. produktion: Inga användaruppgifter behöver anges. Klicka därefter OK för att acceptera (se bild nedan). 9 (11)

10 Den tillagda WFS-tjänsten bör därefter visas i Browser panel innehållandes följande lager: Provplatser, Provplatser för validering, Stationer och Stationer för validering. Dubbelklicka önskat lager för att lägga till det i kartvyn (notera att det kan finnas objekt som saknar koordinater, t.ex. hemliga provplatser, och som därmed har positionen 0 N, 0 E). Nedan följer en kortbeskrivning av vad dom olika lagren innehåller. Provplatser (v_active_site): De provplatser som visas i Stationsregistrets karttjänst ( Provplatser för validering (active_site): Provplatser mot vilka validering utförs vid inläsning/import av nya provplatser. Stationer (v_active_station): De stationer som visas i Stationsregistrets karttjänst ( Stationer för validering (active_station): Stationer mot vilka validering utförs vid inläsning/import av nya stationer. API API t bygger på en geoserver för tillhandahållande utav data. För en introduktion av geoserver se Data kan hämtas i en rad olika format (json, csv, xml osv.) enligt ovanstående referens via httpanrop till servern. För beskrivning av olika dataset och objektens attribut, se följande länkar: 10 (11)

11 ame=stationsregistretr:active_site ame=stationsregister:active_station Dokumenthistorik Datum/version Förändringar Ändrat av Första versionen av handledningen. Mats Dunkars Förtydligas att det görs en kontroll av om en provplats Lars Johan Hansson ligger inom 10 m från redan registrerad provplats. 13 Förtydligande i avsnitt om WFS-tjänst och uppkoppling i QGIS samt API. Uppdaterad länk i webapplikation Martin Sjöström/ Rasmus Berglöf 28 Förtydligande och mindre justeringar Martin Sjöström/Lars Johan Hansson 11 (11)
