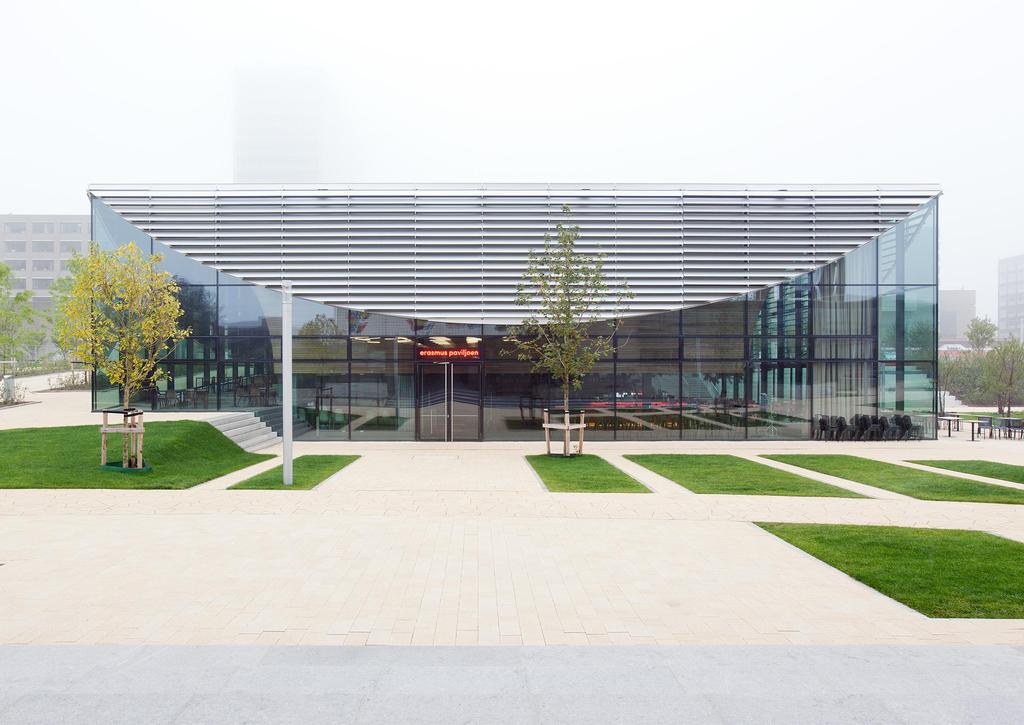

1 Digitaliserar byggindustrin ARCHICAD - IFC - Revit 1 Erasmus Pavilion - Netherlands, Powerhouse Company, Photo Christian van der Kooy

2 Information Detta kompendium visar vilka åtgärder som skall vidtas för att få en bra IFC-export från ARCHICAD 21 till Revit , där användaren kan fortsätta arbeta med modellen. Det har länge varit känt att man tappar objekt, information kopplad till objekt eller att geometrier blir felaktiga när man öppnar en IFC i Revit. Med hjälp av dessa rekommenderade inställningar i ARCHICAD, samt hur man öppnar filen i Revit, underlättas kommunikationen med Revit. Gällande IFC-export från Revit till ARCHICAD kommer det ett separat dokument som beskriver hur man går tillväga. Kompendiet innehåller: Inställningar i ARCHICAD (Surfaces och Building Materials). Inställningar för bjälklag, vägg, tak, zoner, pelare, balk, curtain wall, dörrar och fönster. Inställningar vid IFC-export. Kvalitetskontroll i Solibri. Import i Revit. Inställningar i Revit.

3 Information Surfaces Revit tolkar ARCHICADs Building Material på ett sätt som innebär att befintliga ARCHICAD Building Materials måste uppdateras med en Surface där namnet anger vilket skikt det skall vara. På bilden visas ett exempel på ett befintligt Building Material där Surface är en färg. För att elementet skall bli editerbart i Revit är det nödvändigt att ändra namnet till samma namn som skiktets namn ( Färg Sandbeige blir ex. murblock, betong i detta fall), se nästa sida. Det finns färdiga Surfaces och Building Materials skapade av Nolliplan AB som kan laddas in i befintligt projekt med Attribute Manager. För mer information, skicka ett mail till archicadsupport@nolliplan.se

4 Building Materials När du har skapat dina nya Surfaces skall dessa kopplas till ARCHICADs Building Materials. Det är här som Revit tolkar den informationen som ett Building Material Välj önskat byggmaterial. Applicera din nya surface i Fill Orientation som du har skapat.

5 Bjälklag För att få en korrekt IFC-export skall alla element som skall exporteras klassificeras. Några element behöver speciella inställningar för att bli bra Klassificera elementet som en Slab och kontrollera att IFC Type har IfcSlab Öppna Manage IFC Properties och kontrollera att PredefinedType (Attribute) är inställd på FLOOR

6 Väggar Väggelement räcker med att klassificeras som Wall. Klassificera elementet som en Wall och kontrollera att IFC Type har IfcWallStandardCase.

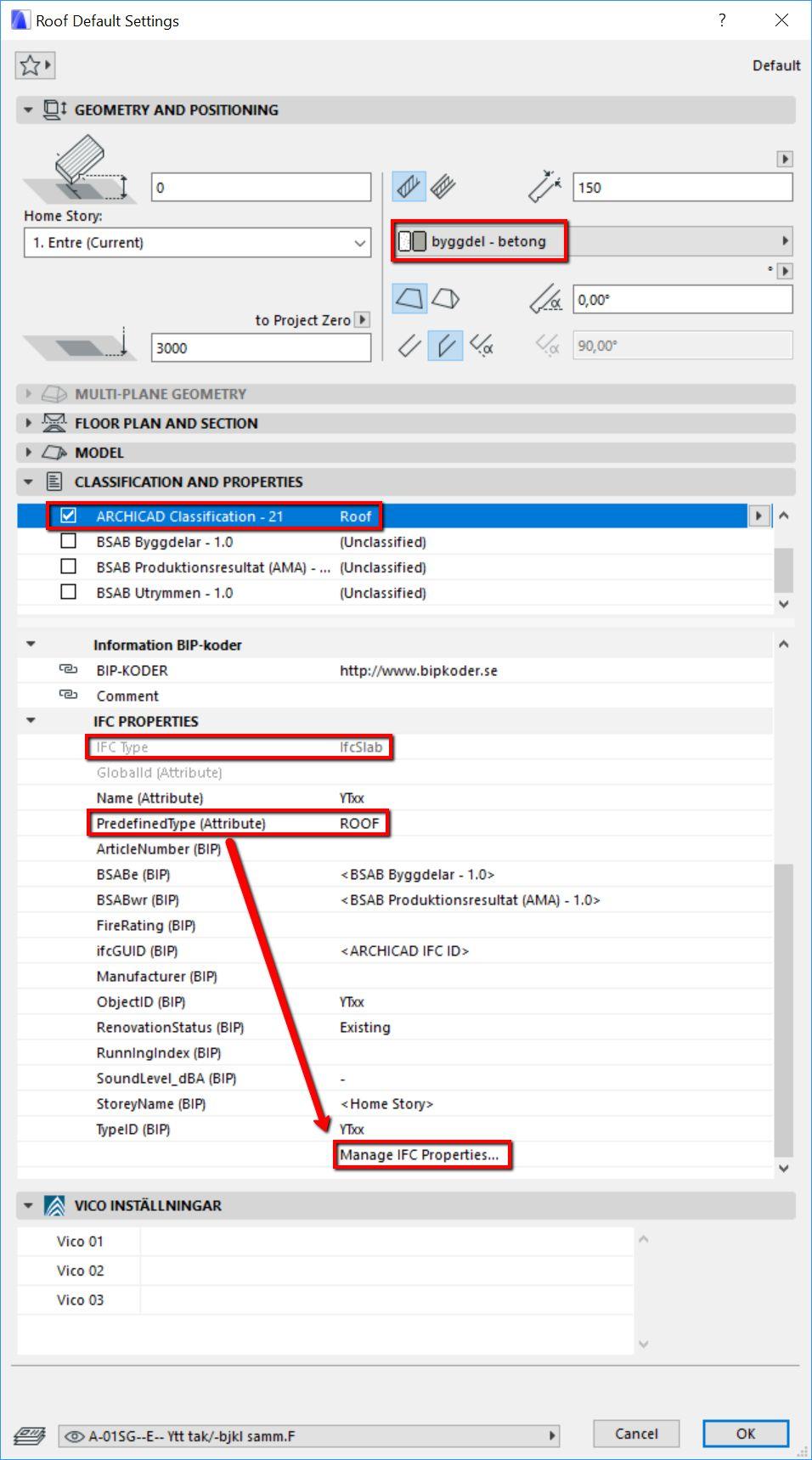

7 Tak För takelement är det viktigt att man även ställer in PredefinedType Klassificera elementet som Roof och kontrollera att IFC Type har IfcSlab Öppna Manage IFC Properties och kontrollera att PredefinedType (Attribute) är inställd på ROOF

8 Pelare Pelare klassificera enkelt som Column, kontrollera att IFC Type är IfcColumn.

9 Balk Balkar klassificeras som Beam och kontrolleras så att IFC Type är IfcBeam.

10 Curtain Wall Curtain Wall är ett sammansatt objekt och skapar kompletta väggfasader. Curtain Wall består av flera olika komponenter, vilket innebär att undergrupperna av element också behöver klassificeras korrekt i Curtain Wall-verktygets dialog.

11 Dörrar och fönster Dörrar och fönster placeras enligt väggens referenslinje. Väggens referenslinje kan skilja sig åt mellan ARCHICAD och Revit. För att undvika att fel uppstår i geometrierna skall smygen vara indragen minimum 1 mm Ställ in så att smygen är indragen 1 mm Klassificera objekten som en Door eller Window och kontrollera att IFC Type har IfcDoor och IfcWindow

12 Zoner Klassificera zonobjektet för att få en korrekt IFC-export. Det är viktigt att man skapar zoner med Geometry Method: Inner Edge för att det skall fungera korrekt.

13 Solid Element Operations Kontrollera att bjälklag, väggar och tak inte är beskurna med Solid Element Operations. Orsaken till detta är att denna funktion inte fungerar på samma sätt i Revit. Istället får man använda de metoder som är standard i Revit för att fixa till beskärningarna i Revit.

14 Translator Standardtranslatorn i ARCHICAD är inte inställd att exportera IFC för vidare editering. Man måste skapa en ny translator med vissa ändringar. Skapa en kopia på defaulttranslatorn och kontrollera att rätt inställningar är applicerade i translatorn enligt bilderna.

15 Translator Fortsättning inställningar. Det är viktigt att man exporterar IFC utan BREP-metoden för att man skall kunna editera element.

16 Translator Fortsättning inställningar.

17 IFC-export Kontrollera att korrekt translator är vald. Kontrollera ditt filformat.

18 Kontrollera i Solibri Model Checker/Viewer Gör en kvalitetskontroll av modellen så att informationen som efterfrågas finns, samt kontrollera för interna kollisioner i modellen.

19 IFC-import i Revit Kontrollera dina inställningar i Revit innan IFC-import. IfcSlab skall vara förinställd till ROOF; det är här predefinedtype i ARCHICAD hittar samma koppling till Revit.

20 IFC-import i Revit Importera din IFC via Graphisofts ARCHICAD Connection Add-in Länk för nedladdning av ARCHICAD Connection: Revit Add-in

21 IFC-import i Revit Auto-Join Elements: Kopplar väggar, stöd och andra element automatiskt till Revits tillvägagångssätt. Detta kan leda till oönskade resultat för komplexa strukturer eller långa exporttider. Inaktivera alternativet om det behövs. Correct lines that are slightly off axis: Är ett alternativ som försöker rätta till element som avviker något från huvudaxeln. Detta alternativ kan inaktiveras om det behövs, eftersom det kan leda till problem med element som är betydelsefulla för att vara utanför axlar som site boundaries.

22 Revit-modell med editerbara verktyg Om allt gjorts rätt skall väggar, bjälklag, tak och rum vara editerbara. Fönster och dörrar går att flytta och byta ut mot andra fönsterfamiljer. Objekt kan ej editeras eller bytas ut. Om de skall bytas ut måste de raderas och nya Revit-objekt placeras ut. OBS: Väggar är ej kopplade till Levels eller tak i Revit, men kan kopplas i efterhand.
