1 VIRTUELLA INSTALLATIONER 2014 LEVERANSSPECIFIKATION VS RÖR Det här dokumentet kan användas som checklista för att precisera vilken information företaget önskar från system till system. Man använder tillämpliga delar för det aktuella projektet. En rekommendation är att använda en mall i ett format som kan fyllas i på skärmen.

2 Informationsleveranser för VS rör sid 2(6) Leveransspecifikation Informationsleveranser från CAD-system till installatör VS, rör Bakgrund Styrande dokument Ventilation, El och Tele BIM använder objektmodeller, dvs 3D-CAD-modeller som innehåller objekt med egenskaper. Man kan exportera information till installatörens system för kalkyl och andra system för produktion om vissa krav uppfylls. Alternativt kan hela eller delar av objektmodellen exporteras. Projektören och installatören skall följa BIM-manual för installationer. Företags- och projektanpassa BIM-manual och detta dokument. Handledning innehåller kompletterande information. Läs gärna den vid första användningen av denna leveransspecifikation. BIP används för beteckningar, koder, egenskaper mm i objektmodeller och vid informationsleveranser, se Specifikationer med liknande struktur finns för Ventilation och för El och Tele. 1. Avtal och gemensam information för informationsleverans Se handledning och Avtala om att modellens giltighet skall jämställas med beskrivningar. Reglera ansvar och nyttjanderätt, rutiner etc. Om beställaren tecknat avtal om informationsleveranser gäller det som överordnat dokument. Projektör och installatör fyller i kompletterande avtal via BIM Alliance vid behov. Kontrakts- uppdrags Beteckning: Installatör: Projektör = ansvarig part för information: Datum: Idé Projektering Produktion Förvaltning 2. Val av informationsleveranser från CAD till andra system Projektör och installatör anger typer av informationsleveranser i nedanstående tabell: Typer av informationsleveranser Krav för respektive leverans 2.1 Tillhandahållande av mängdfiler Mängder från projektörens CAD-system - System och exportmetod (ex. MagiCAD export e.dyl) - filtyp (ex. txt-fil, Excel) Bifogade vyer och ev. även viewer Mängder till installatörens system för kalkyl, inköp etc - system (ex. BidCon, Sektionsdata etc.) - filtyp (ex. IFC, Excel, inifil) - Specificera innehåll i leverans i punkt 3. Information till installatörens databas - filtyp - Specificera innehåll i leverans i punkt 3.

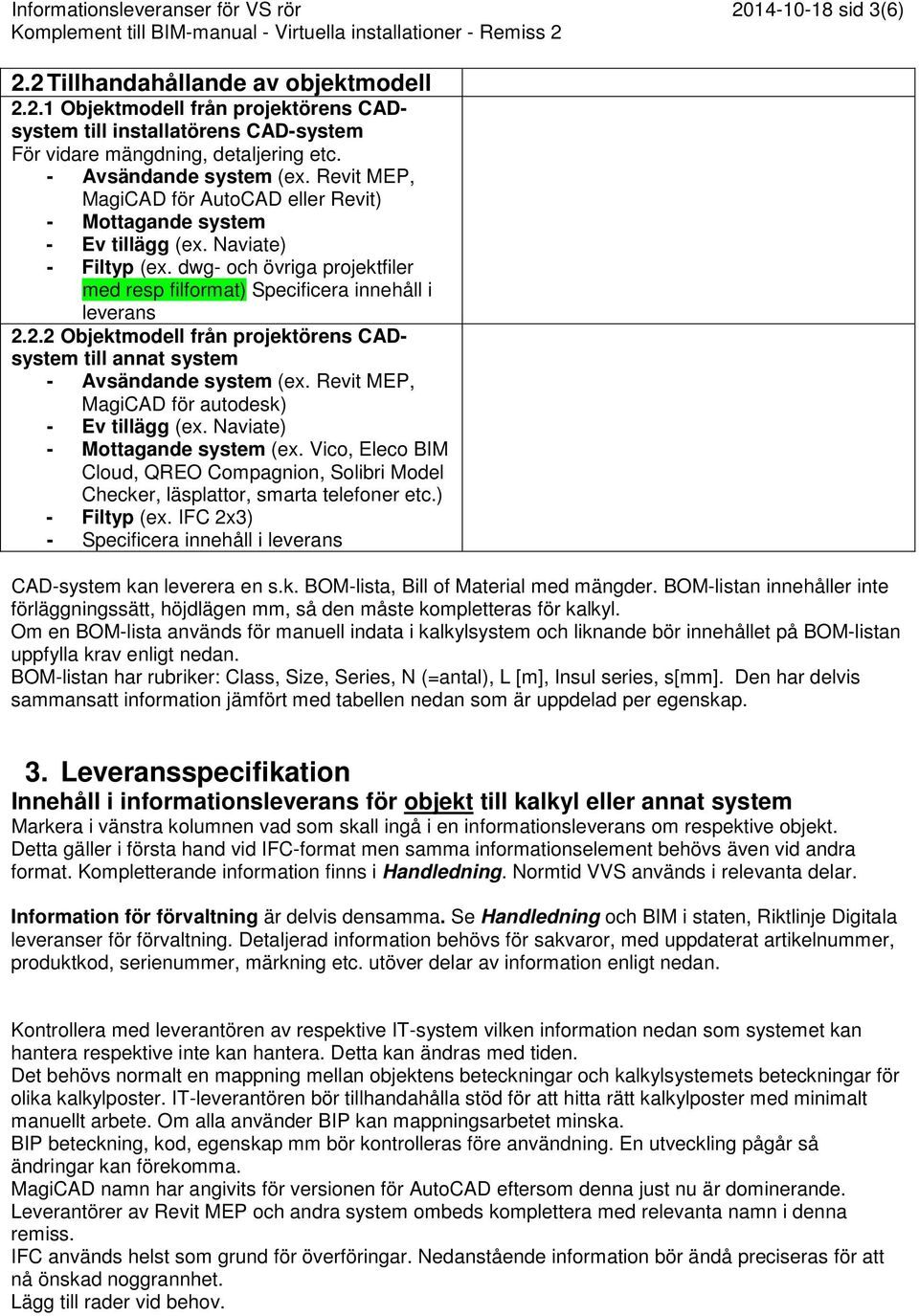

3 Informationsleveranser för VS rör sid 3(6) 2.2 Tillhandahållande av objektmodell Objektmodell från projektörens CADsystem till installatörens CAD-system För vidare mängdning, detaljering etc. - Avsändande system (ex. Revit MEP, MagiCAD för AutoCAD eller Revit) - Mottagande system - Ev tillägg (ex. Naviate) - Filtyp (ex. dwg- och övriga projektfiler med resp filformat) Specificera innehåll i leverans Objektmodell från projektörens CADsystem till annat system - Avsändande system (ex. Revit MEP, MagiCAD för autodesk) - Ev tillägg (ex. Naviate) - Mottagande system (ex. Vico, Eleco BIM Cloud, QREO Compagnion, Solibri Model Checker, läsplattor, smarta telefoner etc.) - Filtyp (ex. IFC 2x3) - Specificera innehåll i leverans CAD-system kan leverera en s.k. BOM-lista, Bill of Material med mängder. BOM-listan innehåller inte förläggningssätt, höjdlägen mm, så den måste kompletteras för kalkyl. Om en BOM-lista används för manuell indata i kalkylsystem och liknande bör innehållet på BOM-listan uppfylla krav enligt nedan. BOM-listan har rubriker: Class, Size, Series, N (=antal), L [m], Insul series, s[mm]. Den har delvis sammansatt information jämfört med tabellen nedan som är uppdelad per egenskap. 3. Leveransspecifikation Innehåll i informationsleverans för objekt till kalkyl eller annat system Markera i vänstra kolumnen vad som skall ingå i en informationsleverans om respektive objekt. Detta gäller i första hand vid IFC-format men samma informationselement behövs även vid andra format. Kompletterande information finns i Handledning. Normtid VVS används i relevanta delar. Information för förvaltning är delvis densamma. Se Handledning och BIM i staten, Riktlinje Digitala leveranser för förvaltning. Detaljerad information behövs för sakvaror, med uppdaterat artikelnummer, produktkod, serienummer, märkning etc. utöver delar av information enligt nedan. Kontrollera med leverantören av respektive IT-system vilken information nedan som systemet kan hantera respektive inte kan hantera. Detta kan ändras med tiden. Det behövs normalt en mappning mellan objektens beteckningar och kalkylsystemets beteckningar för olika kalkylposter. IT-leverantören bör tillhandahålla stöd för att hitta rätt kalkylposter med minimalt manuellt arbete. Om alla använder BIP kan mappningsarbetet minska. BIP beteckning, kod, egenskap mm bör kontrolleras före användning. En utveckling pågår så ändringar kan förekomma. MagiCAD namn har angivits för versionen för AutoCAD eftersom denna just nu är dominerande. Leverantörer av Revit MEP och andra system ombeds komplettera med relevanta namn i denna remiss. IFC används helst som grund för överföringar. Nedanstående information bör ändå preciseras för att nå önskad noggrannhet. Lägg till rader vid behov.

4 Informationsleveranser för VS rör sid 4(6) 3.1 Sakvaror, kanaler och isolering Skall ingå i leverans Behov av information Exempel MagiCAD namn BIP beteckning, kod, egenskap Disciplin VS System 50 BSAB-E KVx SystemID Tappkallvatten Indelning Informationsleveransen skall ske per fastighet, byggnad och våningsplan. Se vidare 3 nedan. Granskningsstatus R Status object För granskning (Review) enligt SB11 Sakvaror Ev 2 dimensioner. Beteckning AV2xx Usercode TypeID Anslutningsdimension Connection size Connection size Typ av produkt Avstäng- Part type Part type nings- ventil AMA PSB National BSAB-WR code Fabrikat Leverantörens produktkod Product Product Code Motsvarar artikelnummer. RSK nummer Mängder/antal 1 st N = styck i BOM-lista. Objektidentitet Object ID ObjectID Används vid leverans av objektmodell via IFC e.dyl. används ej vid mängdleverans IFC GUID IFC GUID GUID kod Ev. = ObjectID Ej nödvändigt för kalkyl men kan ge info av värde: Produktstorlek Product Size Code Product Size Code Flöde Flow Flow l/s alt. l/h Tryckfall Dptot dp kpa alt. Pa Systemtemperaturer C intervall Systemvolym l Media glykol Hastighet Velocity Velocity m/s Rör och rördelar Exempel BIP beteckning, kod, egenskap Rördelar specificeras i kalkyl Typ av produkt Part s class Part type Behov vid inköp! (Ev. används rördelspåslag i kalkyl)

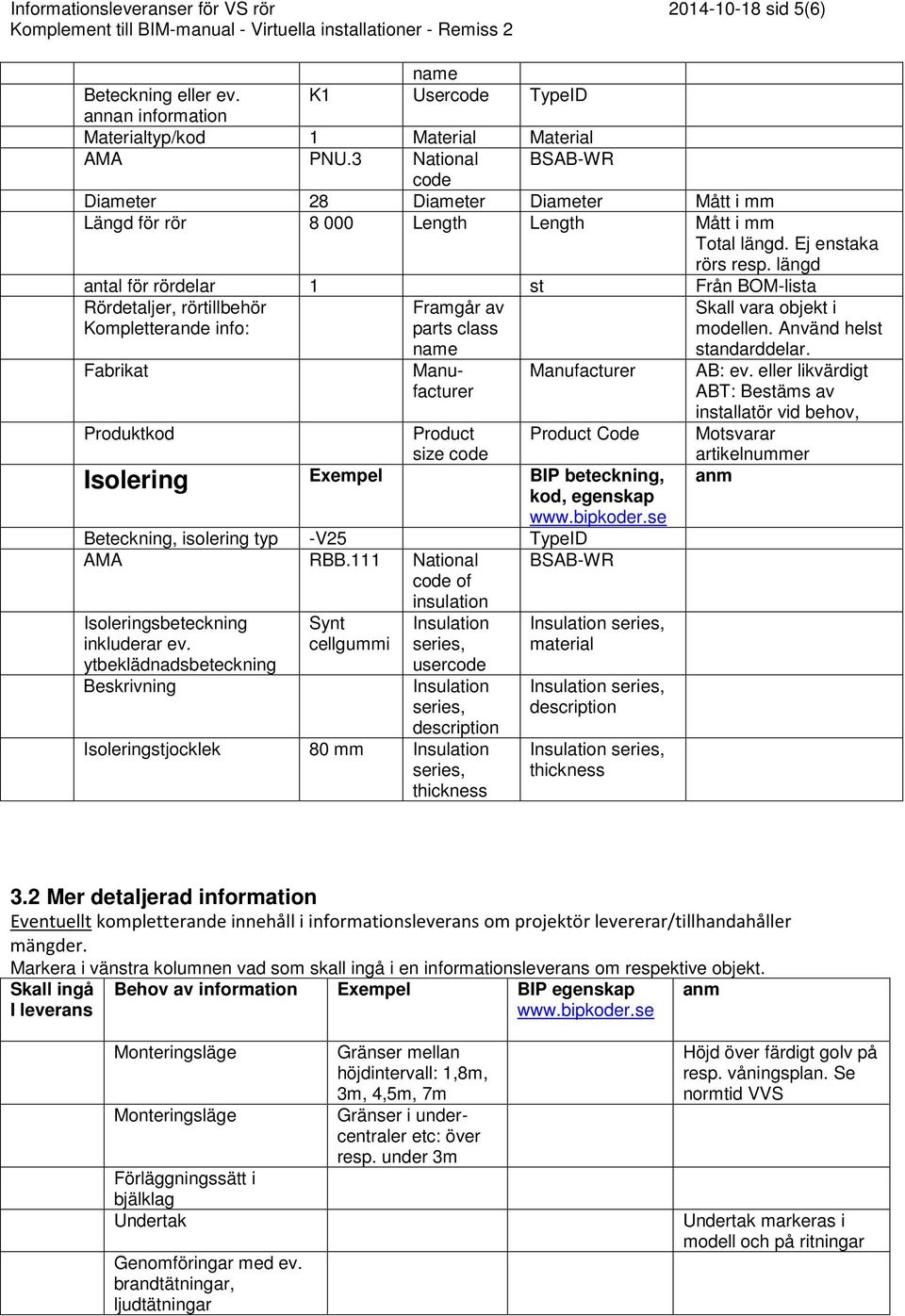

5 Informationsleveranser för VS rör sid 5(6) name Beteckning eller ev. K1 Usercode TypeID annan information Materialtyp/kod 1 Material Material AMA PNU.3 National BSAB-WR code Diameter 28 Diameter Diameter Mått i mm Längd för rör Length Length Mått i mm Total längd. Ej enstaka rörs resp. längd antal för rördelar 1 st Från BOM-lista Rördetaljer, rörtillbehör Kompletterande info: Framgår av parts class Skall vara objekt i modellen. Använd helst Fabrikat name Produktkod Product size code Product Code Isolering Exempel BIP beteckning, kod, egenskap Beteckning, isolering typ -V25 TypeID AMA RBB.111 National BSAB-WR code of insulation Isoleringsbeteckning inkluderar ev. ytbeklädnadsbeteckning Beskrivning Synt cellgummi Insulation series, usercode Insulation series, description Isoleringstjocklek 80 mm Insulation series, thickness Insulation series, material Insulation series, description Insulation series, thickness standarddelar. AB: ev. eller likvärdigt ABT: Bestäms av installatör vid behov, Motsvarar artikelnummer 3.2 Mer detaljerad information Eventuellt kompletterande innehåll i informationsleverans om projektör levererar/tillhandahåller mängder. Markera i vänstra kolumnen vad som skall ingå i en informationsleverans om respektive objekt. Skall ingå I leverans Behov av information Exempel BIP egenskap Monteringsläge Monteringsläge Förläggningssätt i bjälklag Undertak Genomföringar med ev. brandtätningar, ljudtätningar Gränser mellan höjdintervall: 1,8m, 3m, 4,5m, 7m Gränser i undercentraler etc: över resp. under 3m Höjd över färdigt golv på resp. våningsplan. Se normtid VVS Undertak markeras i modell och på ritningar

6 Informationsleveranser för VS rör sid 6(6) Infästningar, upphängningar Montageordning Spill, skarvmetod, hjälpmaterial, förbrukningsmaterial, maskiner, ställningar, säkerhetsutrustningar mm finns i vissa kalkylsystems recept. 3.3 Uttag av mängder och annan information för zoner, utrymmen mm Eventuellt kompletterande innehåll i informationsleverans om projektör levererar/tillhandahåller mängder. Markera i vänstra kolumnen vad som skall ingå i en informationsleverans om respektive objekt. Skall ingå I leverans Behov av information Exempel BIP egenskap Installationer uppdelat på zoner, utrymmen. Pann-, apparat-, fläktrum Schakt Andra installationsutrymmen Övriga trånga utrymmen Mätning av kanallängder för resp. utrymme (t.ex. vid genomföringar mellan utrymmen) via MagiCAD Room eller motsv. eller avgränsning i CAD-modell Se Handledning Avgränsning av mängder kan ske via flödespunkter Rumsnummer Room number Från Arkitekten Rumsnamn Room name Från Arkitekten Rumstyp Room type Från Arkitekten Zoner Position Vid uttag av mängder per utrymme är det viktigt att alla objekt tillhör ett utrymme. För logistik
