Uponor Golvvärmekalkyl (Phoenix) - Användarinstruktion

Transkript

1 Uponor Golvvärmekalkyl (Phoenix) - Användarinstruktion Svensk V1.1 Uponor AB Box 2 (Sintervägen 14) T Org. nr Uponor VVS Västerås F VAT ID SE Sverige W Säte: Surahammar, Sverige

2 Page 2 of 9 Projektlista (startsidan) Öppna ett projekt genom att Välja det i listan Klicka på Nytt projekt om du vill lägga till ett nytt projekt På första skärmen visas alla sparade projekt

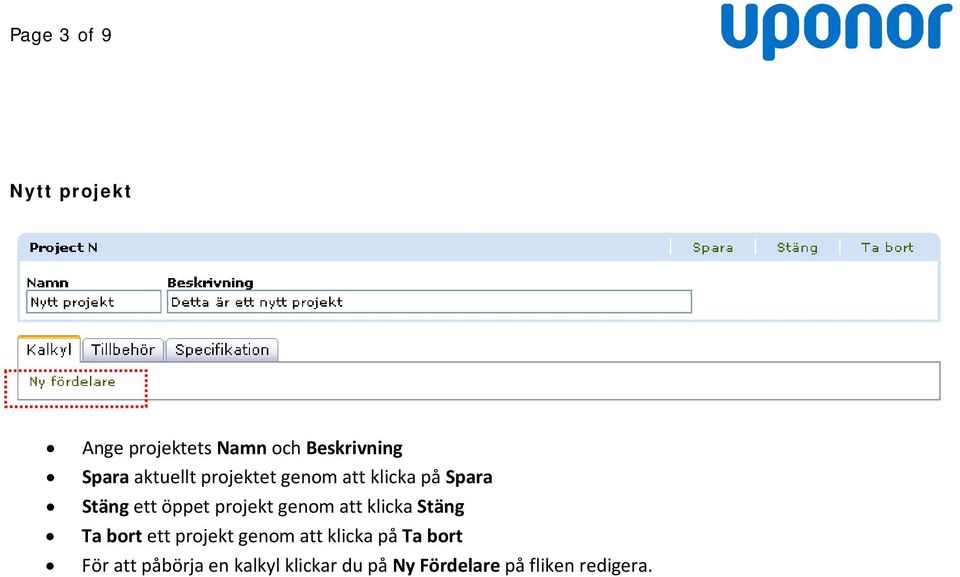

3 Page 3 of 9 Nytt projekt Ange projektets Namn och Beskrivning Spara aktuellt projektet genom att klicka på Spara Stäng ett öppet projekt genom att klicka Stäng Ta bort ett projekt genom att klicka på Ta bort För att påbörja en kalkyl klickar du på Ny Fördelare på fliken redigera.

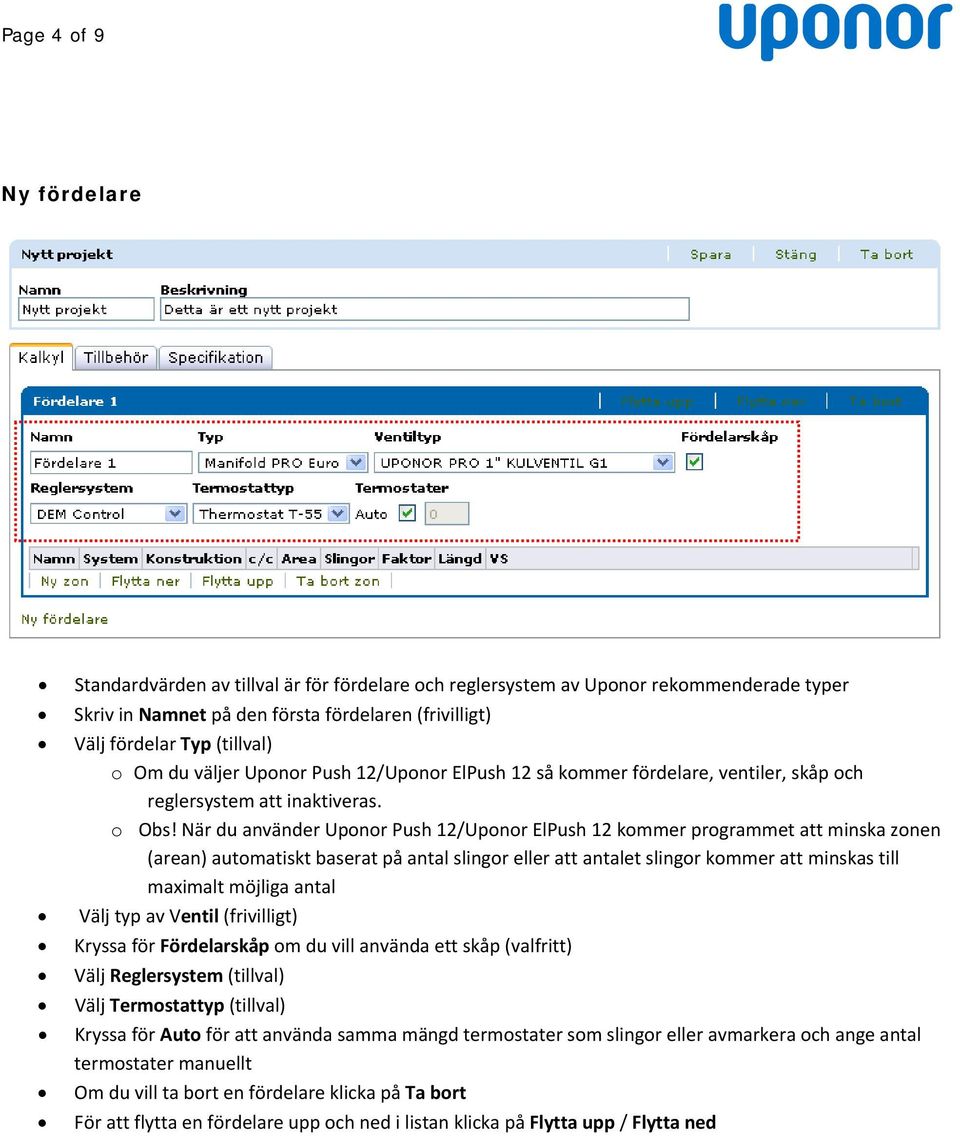

4 Page 4 of 9 Ny fördelare Standardvärden av tillval är för fördelare och reglersystem av Uponor rekommenderade typer Skriv in Namnet på den första fördelaren (frivilligt) Välj fördelar Typ (tillval) o Om du väljer Uponor Push 12/Uponor ElPush 12 så kommer fördelare, ventiler, skåp och reglersystem att inaktiveras. o Obs! När du använder Uponor Push 12/Uponor ElPush 12 kommer programmet att minska zonen (arean) automatiskt baserat på antal slingor eller att antalet slingor kommer att minskas till maximalt möjliga antal Välj typ av Ventil (frivilligt) Kryssa för Fördelarskåp om du vill använda ett skåp (valfritt) Välj Reglersystem (tillval) Välj Termostattyp (tillval) Kryssa för Auto för att använda samma mängd termostater som slingor eller avmarkera och ange antal termostater manuellt Om du vill ta bort en fördelare klicka på Ta bort För att flytta en fördelare upp och ned i listan klicka på Flytta upp / Flytta ned

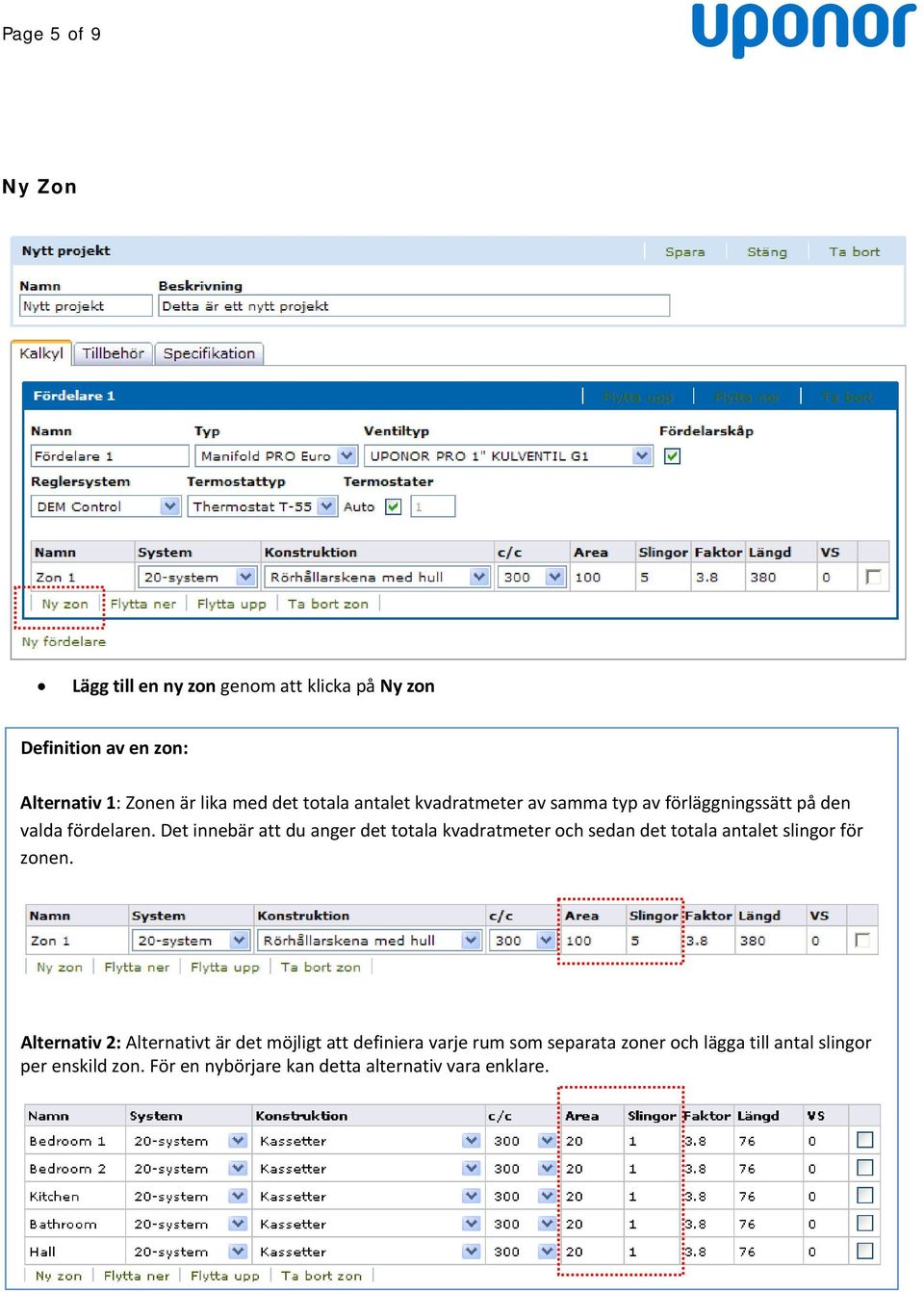

5 Page 5 of 9 Ny Zon Lägg till en ny zon genom att klicka på Ny zon Definition av en zon: Alternativ 1: Zonen är lika med det totala antalet kvadratmeter av samma typ av förläggningssätt på den valda fördelaren. Det innebär att du anger det totala kvadratmeter och sedan det totala antalet slingor för zonen. Alternativ 2: Alternativt är det möjligt att definiera varje rum som separata zoner och lägga till antal slingor per enskild zon. För en nybörjare kan detta alternativ vara enklare.

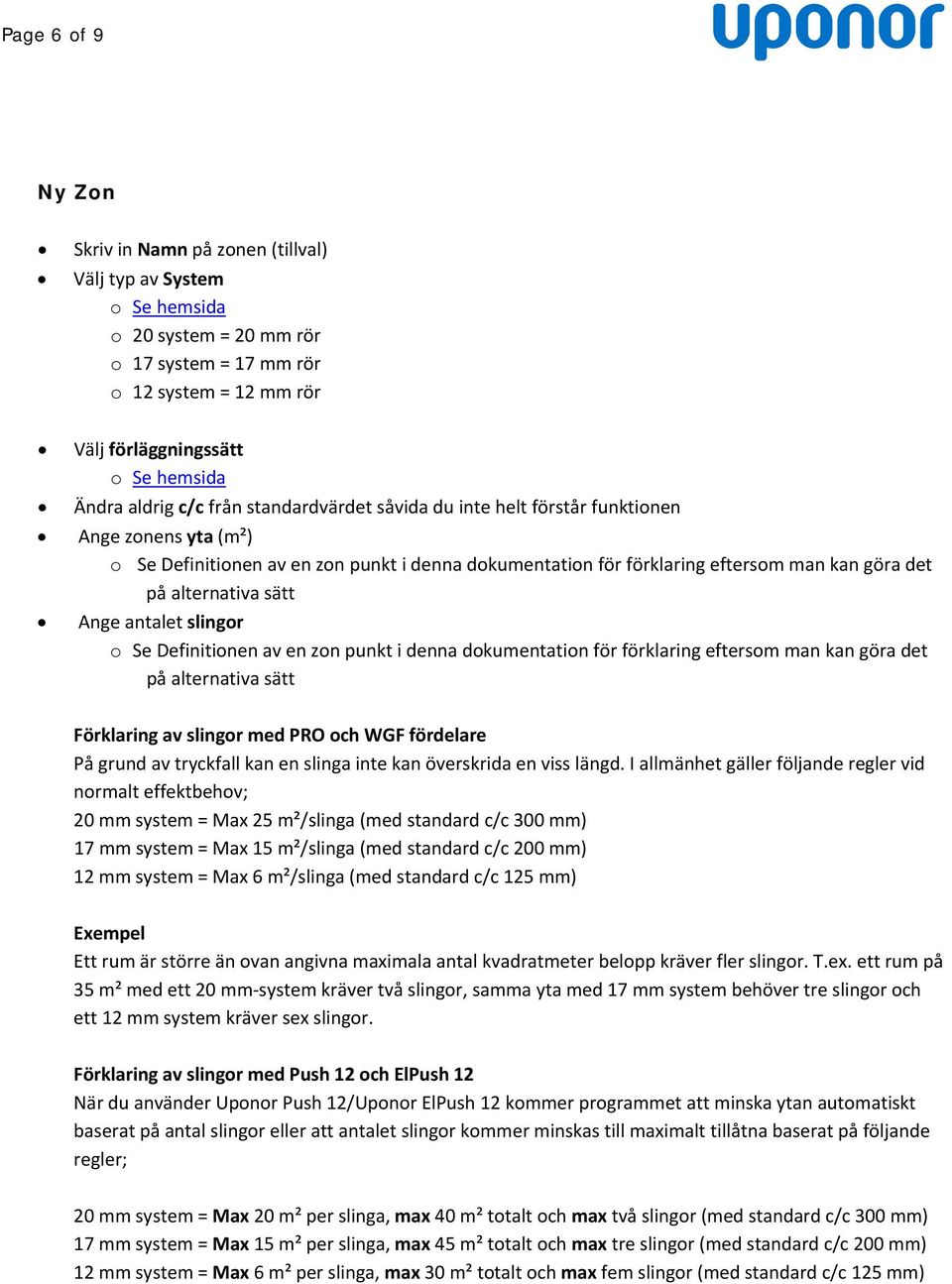

6 Page 6 of 9 Ny Zon Skriv in Namn på zonen (tillval) Välj typ av System o Se hemsida o 20 system = 20 mm rör o 17 system = 17 mm rör o 12 system = 12 mm rör Välj förläggningssätt o Se hemsida Ändra aldrig c/c från standardvärdet såvida du inte helt förstår funktionen Ange zonens yta (m²) o Se Definitionen av en zon punkt i denna dokumentation för förklaring eftersom man kan göra det på alternativa sätt Ange antalet slingor o Se Definitionen av en zon punkt i denna dokumentation för förklaring eftersom man kan göra det på alternativa sätt Förklaring av slingor med PRO och WGF fördelare På grund av tryckfall kan en slinga inte kan överskrida en viss längd. I allmänhet gäller följande regler vid normalt effektbehov; 20 mm system = Max 25 m²/slinga (med standard c/c 300 mm) 17 mm system = Max 15 m²/slinga (med standard c/c 200 mm) 12 mm system = Max 6 m²/slinga (med standard c/c 125 mm) Exempel Ett rum är större än ovan angivna maximala antal kvadratmeter belopp kräver fler slingor. T.ex. ett rum på 35 m² med ett 20 mm system kräver två slingor, samma yta med 17 mm system behöver tre slingor och ett 12 mm system kräver sex slingor. Förklaring av slingor med Push 12 och ElPush 12 När du använder Uponor Push 12/Uponor ElPush 12 kommer programmet att minska ytan automatiskt baserat på antal slingor eller att antalet slingor kommer minskas till maximalt tillåtna baserat på följande regler; 20 mm system = Max 20 m² per slinga, max 40 m² totalt och max två slingor (med standard c/c 300 mm) 17 mm system = Max 15 m² per slinga, max 45 m² totalt och max tre slingor (med standard c/c 200 mm) 12 mm system = Max 6 m² per slinga, max 30 m² totalt och max fem slingor (med standard c/c 125 mm)

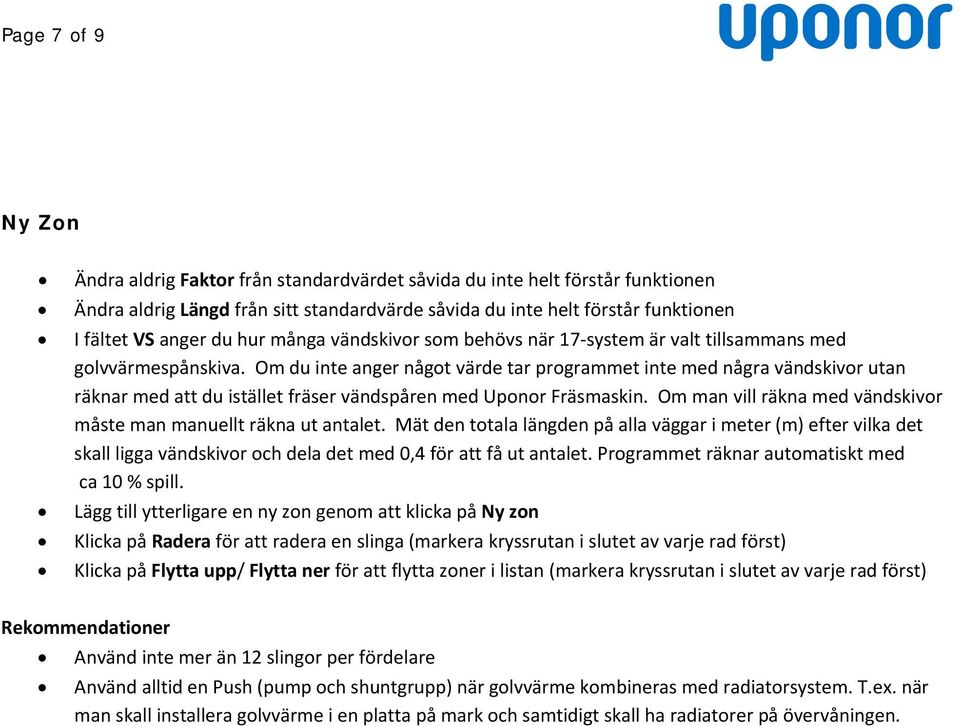

7 Page 7 of 9 Ny Zon Ändra aldrig Faktor från standardvärdet såvida du inte helt förstår funktionen Ändra aldrig Längd från sitt standardvärde såvida du inte helt förstår funktionen I fältet VS anger du hur många vändskivor som behövs när 17 system är valt tillsammans med golvvärmespånskiva. Om du inte anger något värde tar programmet inte med några vändskivor utan räknar med att du istället fräser vändspåren med Uponor Fräsmaskin. Om man vill räkna med vändskivor måste man manuellt räkna ut antalet. Mät den totala längden på alla väggar i meter (m) efter vilka det skall ligga vändskivor och dela det med 0,4 för att få ut antalet. Programmet räknar automatiskt med ca 10 % spill. Lägg till ytterligare en ny zon genom att klicka på Ny zon Klicka på Radera för att radera en slinga (markera kryssrutan i slutet av varje rad först) Klicka på Flytta upp/ Flytta ner för att flytta zoner i listan (markera kryssrutan i slutet av varje rad först) Rekommendationer Använd inte mer än 12 slingor per fördelare Använd alltid en Push (pump och shuntgrupp) när golvvärme kombineras med radiatorsystem. T.ex. när man skall installera golvvärme i en platta på mark och samtidigt skall ha radiatorer på övervåningen.

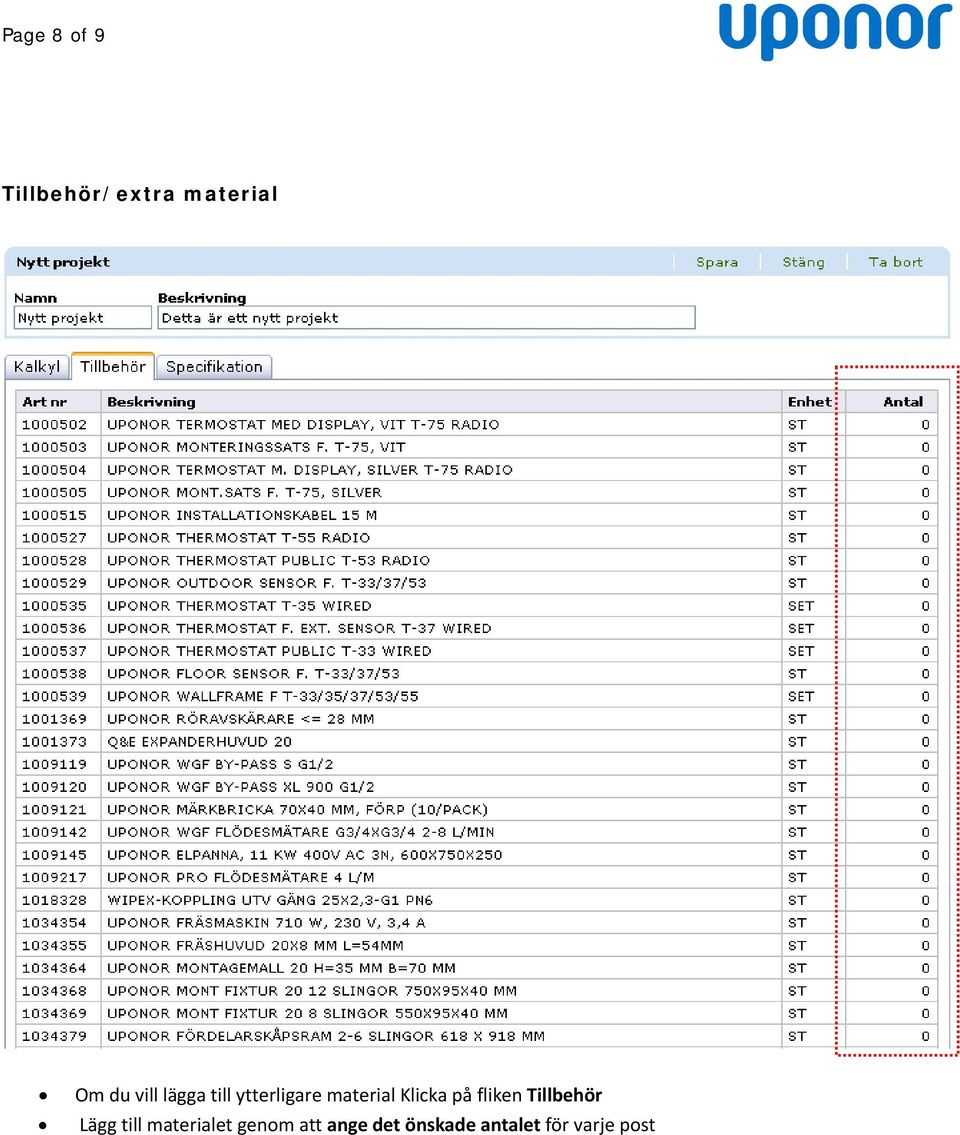

8 Page 8 of 9 Tillbehör/extra material Om du vill lägga till ytterligare material Klicka på fliken Tillbehör Lägg till materialet genom att ange det önskade antalet för varje post

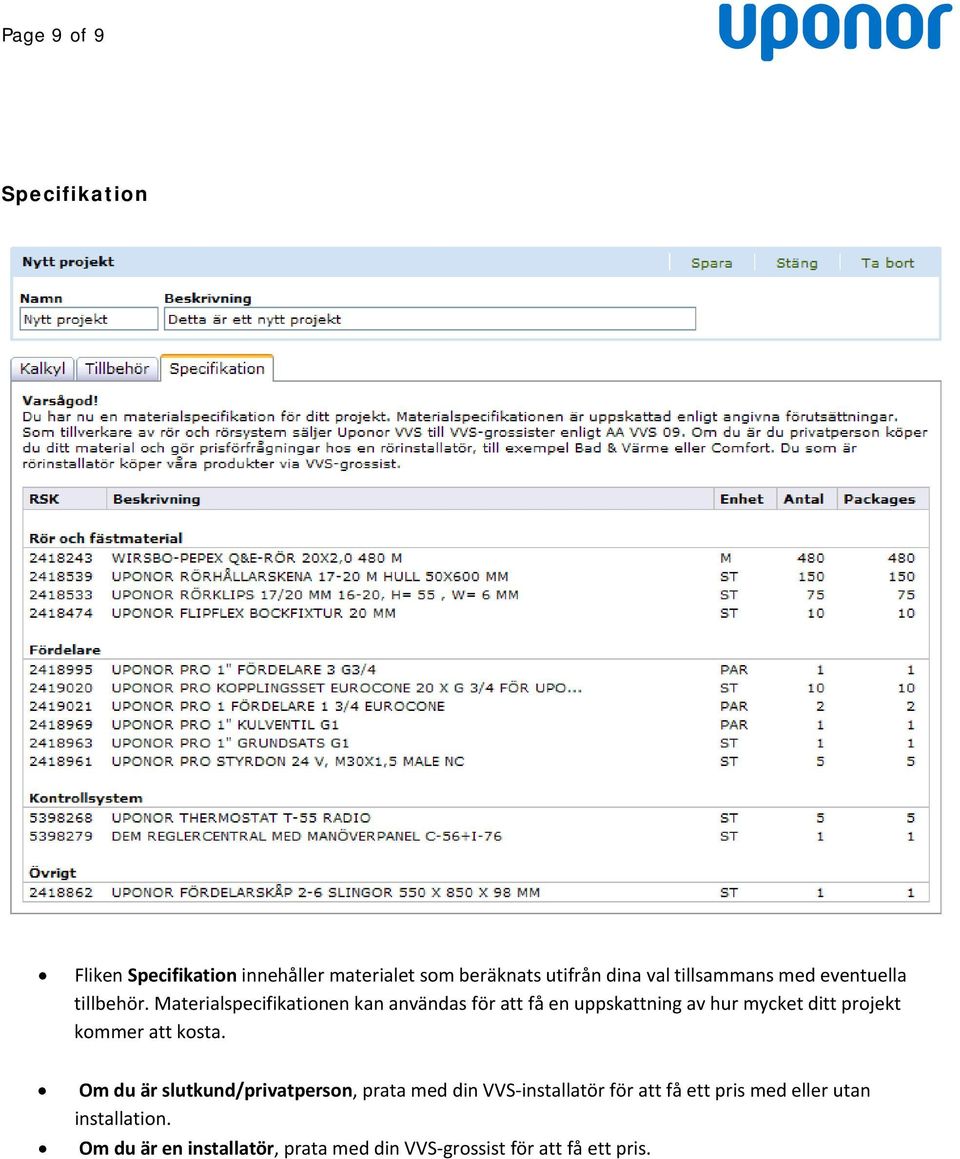

9 Page 9 of 9 Specifikation Fliken Specifikation innehåller materialet som beräknats utifrån dina val tillsammans med eventuella tillbehör. Materialspecifikationen kan användas för att få en uppskattning av hur mycket ditt projekt kommer att kosta. Om du är slutkund/privatperson, prata med din VVS installatör för att få ett pris med eller utan installation. Om du är en installatör, prata med din VVS grossist för att få ett pris.
