1 Föreningen för förvaltningsinformation - Fastighetsinformation nr Bilaga Fi2propertymessage 0_swe : Certifiering av applikationen Fi2xml export version 2.x - tilläggsmodul till Archicad version 2 och 3

2 Fastighetsinformation nr Bilaga _certifiering_cf200 bilaga 2 av 5 Denna bilaga är indelad i två delar: Kommunikationsdesign Del är en Syftesbeskrivning, där systemleverantören detaljerat och på en funktionell nivå gör en beskrivning av vad han har för avsikter med meddelande. Syftesbeskrivningen kan liknas vid byggprojektens funktionsbeskrivning. Del 2 är en detaljering av syftesbeskrivningen, en sk. Scenariobeskrivning. I scenariobeskrivning översätter FFIs utvecklingstrateg syftesbeskrivningen till Fi2xml som underlag för bedömning hos Tekniskt råd och framtagning av styrfil. Scenariobeskrivningen kan liknas vid byggprojektens detaljprojektering. Syftesbeskrivning System kan grundcertifieras för vissa av FFi beslutat scenarier. Utöver detta kan tilläggscertifiering göras för olika Fi2xml-meddelanden (syften). Denna tilläggscertifiering kan avse två olika kommunikationstyper: Filbaserad eller dialogbaserad kommunikation. Nedan anger systemleverantören vilken form av kommunikationsalternativ certifieringen avser. Certifiering Kommunikationsalternativ Tilläggscertifiering Grundcertifiering Filbaserad Scenarie Föreningen för Förvaltningsinformation Vasagatan Stockholm 2

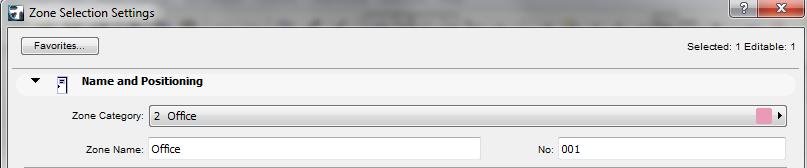

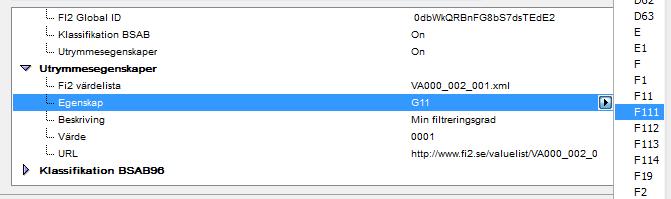

3 Fastighetsinformation nr Bilaga _certifiering_cf200 bilaga 3 av 5. Filbaserad kommunikation Synkronisering av information med hjälp av fi2xml-fil mellan Arcihcad och certifierade system. Certifierat system Certifieringsplattform Fi2propertyview_006 Synkronisera information mellan Arcihcad och certifierade system. Kommunikation sker enkelriktat från ArchiCAD i form av en XML -fil, filen skapas genom att användaren aktiverar en spara -funktion och anger vart filen ska sparas. 2 Scenariobeskrivning (scenarie ) Allt fler beställare efterfrågar leveranser i FI2 format, detta ställer krav på CAD-system i form av nya export funktioner. Utvecklad funktion i ArchiCAD stödjer en delmängd av den information som finns beskriven i FI2propertyview6. Informationen kan delas in i två grupper: () Information som skapas direkt från cadmodellens ytrymmesobjekt i form av rumsnamn och rumsnummer samt area och areatyp. Ytterligare klassifikation kan adderas med stöd från värdelistor tex: BSAB Föreningen för Förvaltningsinformation Vasagatan Stockholm 3

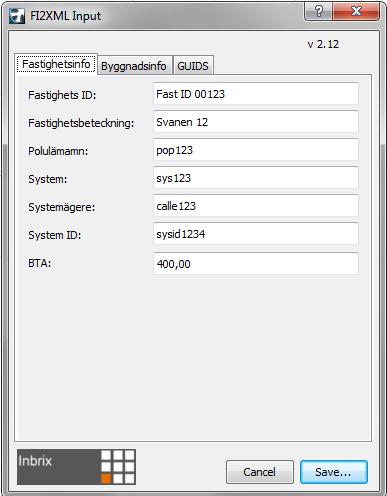

4 Fastighetsinformation nr Bilaga _certifiering_cf200 bilaga 4 av 5 (2) Information som läggs till genom manuell inmatning, tex: fastighetsbeteckning och ID:n. Scenarioflöde Användaren upprättar en informationsmodell i Archihcad där utrymmen tilldelas FI2- data från relationer till Archicads databas i kombination med manuell inmatning. Användaren anger fastighetsuppgifter och byggnadsuppgifter, detta för att relatera till rätt plats i fastighetssystemet. Annvändaren sparar sedan en fysisk fil i FI2 XML format. Föreningen för Förvaltningsinformation Vasagatan Stockholm 4

5 Fastighetsinformation nr Bilaga _certifiering_cf200 bilaga 5 av Vy/meddelandenamn Spacelist ArchiCAD Nedan beskriv ingående i information i meddelandet (Spacelist Archicad) samt beskrivning hur det relaterar till Archicads databas / produktmodell. Samtlig information är obligatoriskt. Namn Beskrivning Relation/ Inmatning Fastighets ID Anger fastighetens ID Manuell inmatning Fastighetsbeteckning Anger fastighetsbeteckning Manuell inmatning Populärnamn Anger populärnamn Manuell inmatning System Anger det fastighetssystem som ska ta emot Manuell inmatning filen Systemägare Anger personreferens Manuell inmatning System ID Anger fastighetssystemets ID, syfte att relatera till rätt plats i fastighetssystemet (nyckel) Manuell inmatning BTA Anger byggnadens total area (BTA) Manuell inmatning Byggnads ID Anger byggnadens ID Manuell inmatning System Anger mottagande systems ID Manuell inmatning Systemägare Anger personreferens Manuell inmatning System ID Anger system ID ( Nyckel) Manuell inmatning Vånings area Anger våningens total area (BTA) Manuell inmatning Rumsnummer Anger utrymmesobjektets Rum Automatiskt från Zoneobjektets nummer Rumsnamn Anger utrymmets namn Automatiskt från Zoneobjektets namn Rumstyp Anger relation till typrum Automatiskt från Zonekategorier Area+typarea Uppmätt area och areatyp Automatiskt från Zone-objektet Klassifikation: BSAB Anger från värdelista klassifikation på utrymmet Väljs manuellt från lista, automatisk relation till utrymmet Föreningen för Förvaltningsinformation Vasagatan Stockholm 5
