1 Informationsmängder Användning av informationsmängder Struktur Modeller Dokument Metadata 73 Användning av informationsmängder 74 FFi/Bo Johansson 1

2 Struktur 75 Identifiering 76 FFi/Bo Johansson 2

3 Klassificering Informationsmängd skall klassificeras enligt klasslista dokumentklasser. Se även bilaga 2 informationsmängder. Objekt som ingår i informationsmängd klassificeras efter BSAB Versionshantering Under arbete Preliminär För granskning För godkännande Godkänd 78 FFi/Bo Johansson 3

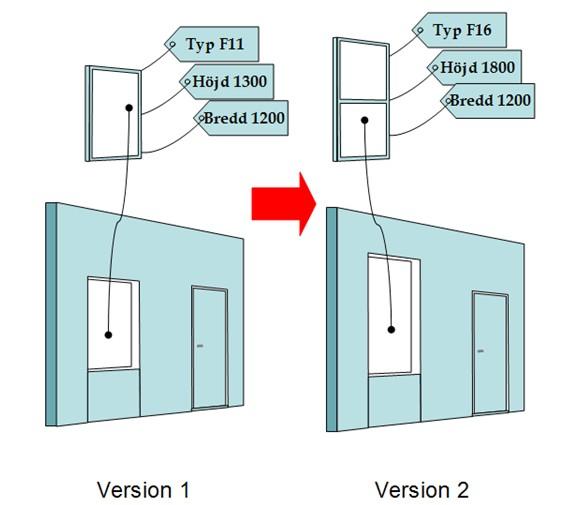

4 Ändringshantering Ändring av dokument enligt SS Informationsmängdens omfattning Innehåll/Struktur Objektmodell A (40-49) med redovisning av 3Dgrafik motsvarande byggd miljö. Referens till modell (Bas). Denna redovisning kompletterad med egenskaper för objekten för Utrymme, Vägg 43.CB, Dörr och Glasparti 43.CC, Fönster 42.D, Trappa 45.CB, Fast inredning 46.B Omfattning av informationsmängder redovisas i leveransspecifikation 80 FFi/Bo Johansson 4

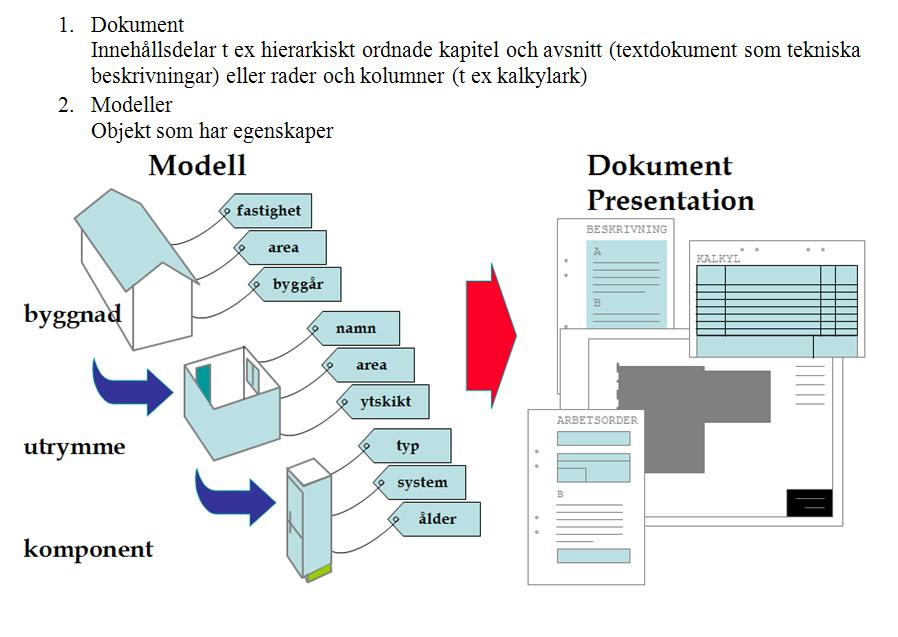

5 Modeller a) Modell utan inbördes relationer, där fristående objekt endast hålls samman av att de ingår i en och samma fil eller databas. b) Strukturerad grafik, där de olika grafiska elementen kan sorteras och grupperas genom uppmärkning till exempel med lagerteknik c) Klassificerade och grupperade objekt, så att man kan sammanställa information på valfri nivå, t ex alla el- och teleinstallationer generellt alternativt de objekt som tillhör ett specifikt inpasseringssystem. d) Individuellt kopplade objekt, så att man till exempel kan analysera sammanhängande system av utrymmen, bärande element eller installationer. e) Relationer även till extern information, till exempel mellan objekt och dokument såsom produktinformation, underhållsinstruktioner eller fotografier. 81 Objekt 82 FFi/Bo Johansson 5

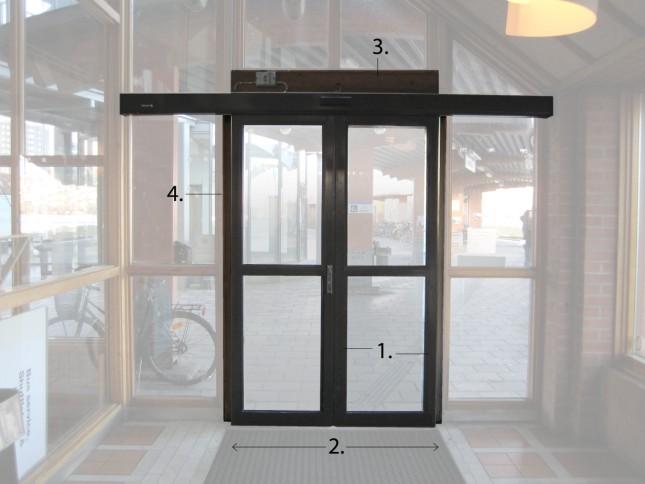

6 Objektens egenskaper Mått Mått Mått Littera Antal Dörrtyp Sort Komponent Öppningssätt Modulmått Bredd Höjd Delning Dörrklass Virkesklass Brand, ljud mm Brandklass Ljudklass Strålningsskydd Inbrottsskydd Ventilation För varje egenskap anges namn och ev tillåtna värden. Identifiering Klassificering Grafik Relationer Andra egenskaper 83 Klassificering 84 FFi/Bo Johansson 6

7 Dokument För varje klass av dokument anges krav på relationer, såväl mellan dokument som mellan modeller och dokument 85 Dokumentstruktur Sammansatt dokument Dokumentuppsättning Fillänkat dokument 86 FFi/Bo Johansson 7

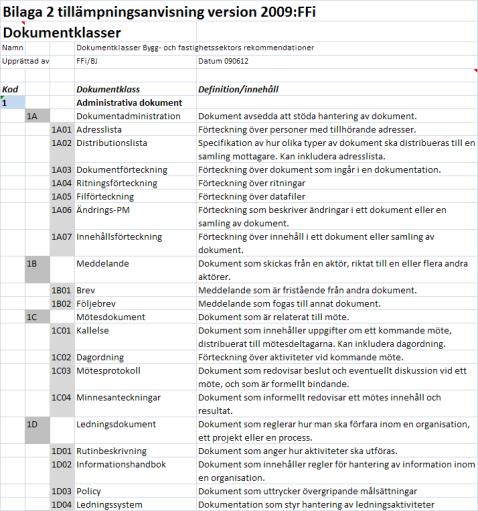

8 Klasser och typer 87 Bilaga 2 Dokumentklasser 88 FFi/Bo Johansson 8

9 Metadatanamn Label Värden Anm. Grund Förv Projekt Distr Metadata, bilaga 3 Bilaga 3 tillämpningsanvisning version 2009:FFi Mall: Metadata för dokument Namn Metadatauppsättning Bygg- och fastighetssektors rekommendationer Upprättad av Dokumenklass Datumxxxxxxxx Ändr.bet x Kod A=Obligatoriska B=Villkorliga Dokument-Id Document Id Globalt ID, sätts av systemet A Dokument-Id Document Id Dokumentbeteckning som sätts av dokumentets B Ägare Owner upphovsorganisation, t ex ritningsnummer. Versions-Id Version Id Systemets räknare som skiljer varje sparad version från tidigare, oavsett ändringsbeteckning och status A Ändringsbeteckni Revision Id För dokument som genomgår ändringar B ng Språkkod Language code Enligt ISO?standard, endast om olika språk förekommer. B Titel Title Dokumentets innehåll i klartext A Sammanfattning Summary Där sökning på och information om dokumentets innehåll är B väsentlig Nyckelord Keywords Extra kategorisering för sökning B Dokumentklass Document class Minst enligt dokumentets funktion (tabell B2) A name Skapad av Creator Upphovsperson till dokumentet A Skapad datum Create date Avser varje dokumentversion A Status Status I förhållande till aktiviteter som berör dokumentet - relaterat till granskning, godkännande och giltighet. A 89 FFi/Bo Johansson 9
