2 ArchiCAD 19, svensk utgåva. Programnyheter ArchiCAD version 19s kompletta lista över programnyheter hittar ni antingen under huvudmenyn Help->ArchiCAD Help-menyn-> ArchiCAD 19 new features -kapitlet eller i 02 AC 19 Reference Guide.pdf under kapitlet ArchiCAD New Features. Detta dokument finns under ArchiCADprogrammappen->Documentation->02 AC 19 Reference Guide.pdf. Värt att nämna är de filmer som Graphisoft Ungern numera skapar för varje ny release och som hittas på graphisoft.com. Dessa filmer visar i korta drag de nya teknikerna som implementerats i nyaste versionen av ArchiCAD. I korthet har ni de stora programförändringarna här; Förbättrad bakgrundsprocess som gör att det går snabbare att generera de olika vyerna när man hoppar mellan dem. Fliksystem för både PC och Mac med möjlighet till dockning i ett enda arbetsfönster även på Mac OSX operativsystem. Ytskiktsmålare (Surface painter) som möjliggör applicering direkt på elements olika ytor i 3D modellfönstret. Förbättrad hantering av snäppunkter och guidelines. Nya schedules som listar ytskikt, ger information om BIMX-element osv. Läs mer i Graphisofts nyhetsmaterial och se alla filmer som ligger på archicad.com.

3 SB11-mallens uppdateringar Följande förändringar finns i ArchiCAD 19s SB11 startfil Alla lagerkombinationer har nu alla lager med ".lay"-extensions tända/aktiva. En ny tom fyllning har skapats under den vektoriserade fyllningsgruppen. Denna nya fyllning har därefter kopplats till de Building Materials som tidigare hade "tomt mönster"-fyllningen från den solida fyllningsgruppen. Anledningen till detta är att konstruktionselement med Building Materials "tomt mönster" tilldelade ej visades korrekt i plan när elementen givits Ny-kategorin i Renovation tool. Fyllningarna med indexnummer i Attribute Managern kom bort i hanteringen vid en AC 18-uppdatering. Dessa Image-fyllningar är nu åter i listan. Building Materials med ytskikt för puts har editerats till att visa även puts i sektion (fyllning för sektion). Favoriter; 1. har blivit uppdaterade med nya ID-system enligt BIP-std. ( beteckningar). Detta är ett system som är under utveckling och i dagsläget är det endast 3D konstruktionselement som finns tillgängliga i listan. Lös inredning, zoner och en del 2D-element - nödvändiga för att beskriva tomten mm - kommer i framtiden även att hittas i denna lista på nätet. AC startfilerna kommer efterhand att uppdateras med fastlagda BIP-koder, vilket gör att nuvarande ID för exempelvis zoner, mark och markbeskrivande fyllningar, linjer är uppdiktade av oss för att någotsånär följa fastlagda strukturen av BIPs ID-koder. 2. har fått en direkt länk mellan parameterns ID- och Name-fält under IFC properties. Detta innebär att man skriver önskat ID i ID-fältet som vanligt - och om projektet sedan går vidare till IFC-världen läses elementets ID från Name-parametern (helt enligt gällande IFC-upplägg). För att länken skall fungera måste man skriva/ändra under den vanliga ID-parametern. Det är alltså ingen tvåvägslänk. 3. har fått några fler favoriter under dörr-, fönster- och hörnfönster-verktyget då BIPs ID-system skiljer på fasta, sidhängda och exempelvis skjutfönster. Dessutom är det fortfarande så att de olika favoriternas pennor för befintlig-, ny- och rivkategorisering styr dem in i olika lager vid en dwg-export som standard. Se "DWG lager- och pennkonvertering.pdf" för vidare info gällande pennstyrning.

4 Ytterligare ett renoveringsfilter har lagts till ("07...") för att visa existerande element med dess originalinställningar (till skillnad från "06..." som visar existerande element med förenklat snittutseende). Den grå ramen som syntes i 3D modellfönstret i Ac 18 (visade storleken på Photorenderprodukten) har stängts av. Vill man åter sätta på den går detta att göra under huvudmenyn Document > Creative Imaging > Render Safe Frame. Den inbyggda energiutvärderingen (och betalversionen Ecodesigner Star) har fått 4 nya driftsystem enligt bild nedan. Dessa har skapats i samarbete med Strusoft (skaparna av VIPEnergy) och är norminställda för ett typiskt driftsystem av det slag som namnet anger. Givetvis måste man gå in och finjustera siffrorna utefter varumärket och storleken på driftsystemet som skall användas till projektet. I ArchiCAD 19s Ecodesigner Star finns möjlighet att få ut en energibalansberäkning som kan bifogas med bygglovet för projektet. Detta dokument har utvecklats av Strusoft och innehåller den information som är gällande i Sverige vid en energibalansberäkning.

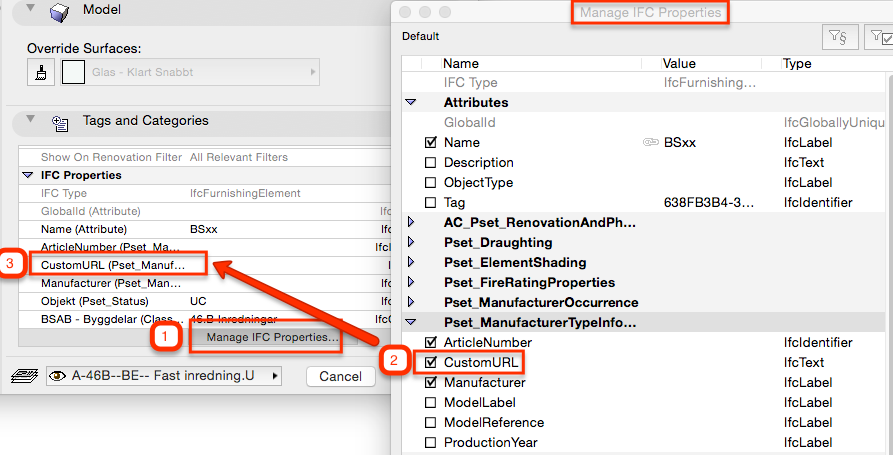

5 I den nya BIMX IES-schedulen - som är en ny funktion och kopplas till BIMX-utsparningen - har den svenska versionen fått ytterligare en parameter (ligger sist i schedulen) där man kan få URL-länken listad. Elementens webblänk listas endast om den också är tillagd under verktygens Tags and Categories > IFC Properties. Detta göres manuellt om behovet finns. Se beskrivande bilden nedan för att lägga till URL-länken för de olika 3D-verktygen. Denna parameter läses även vid en export till IFC. ww-adressen hamnar här i listan om paramtern är tillagd under verktygens IFC Properties

6 Svenska startfiler Förändringar i AC 18 värda att notera DWG- mallen för DWG-export har editerats så att alla lager i mallen numera har 4 uppställningar per lager; med ändelsen - / E / N / R. Funktionen som återinfördes i AC 18 - kontrollen av namngivningar på filerna i Publishern. Publishergruppen för PDF och DWG - är inställd till att endast döpa exporterna enligt layout-id. Detta innebär att exporterat material från dessa två Publisher-lägen skapar filer enligt layoutens ID. Åtkomst till inställning är genom att höger-klicka på Publisher-mapp och därefter välja hur den ska namnges under Custom Name-alternativen. Man kan välja fler än en kod. Lika viktig är den implementerade funktionen som kontrollerar DWG-exporten av layouterna och dess inplacerade Drawings (och eventuella XREFar). Inställningarna hittas i vald DXF DWG Translator > Save Options > Place Drawings Into > Settings-knappen. Se även nästföljande sidor för att förstå hur vi hanterat BH90s namnangivelserna i svenska mallen.

7 För att få de namngivningar som är standard i Sverige för exporten av huvud-dwgerna och XREFarna (enligt inställningarna i translatorn på föregående sida) har vi behövt ändra en del inställningar i layout-mapparnas automatiska ID-genereringarna. Vi har skapat ytterligera två layouter under planer-mappen (enligt antal faktiska våningar i mallfilen) därför att första layoutens ID-generering kräver en inställning (bild 1) och de efterföljande layouterna i samma mapp behöver en annan inställning (bild 2) för att få det så automatiserat som möjligt. För att hjälpa till på traven har vi även skapat en layout per sektions- och fasadmapp med korrekta inställningar för att påbörja automatisk Drawing-ID. Behövs fler layouter ställs dessa in enligt bild 2, där Drawing-IDs automatiskt genereras efter första layouten i denna mapp. Se efterföljande bilder. Genom att dessa inställningar är gjorda under Layout-delen kommer de publicerade DWGerna (med sina XREFar exporterade till egen undermapp) att automatiskt få filnamnstilldelningar enligt BH90s rekommendationer; dvs ett numreringssystem enligt BH90 för layouter (A för plan 0 ex) och ett annat numreringssystem enligt BH90 för inplacerade Drawings (A-40-P-10 för hel plan 0, A-40-S-001 för första sektionen osv).

8 bild 1 bild 2

9 Svenska startfiler Förändringar i tidigare versioner värda att notera Förändringar har skett med våra startfiler. Från att ha varit 5-6 stycken har vi i dag en svensk startfil. Filen är en sammanslagning av de tidigare förenklade och utökade mallarna där default i dag har en favoritpalett baserad på båda lagerlistor. Alla lager som tidigare låg separat i Utökad nybyggnad och Förenklad har slagits samman i en fil. Detta gör att man vid start av nytt projekt har båda filers lager och kan kontrollera lagertilldelningen via favorit i favoritpaletten - element med enkla attribut tillhör generellt förenklad lagerstruktur, element med komplexa attribut tillhör utökad lagerstruktur. Lagerna har även separerats via lagerdialogens Extension-kolumn. Utökad ombyggnads starfil har försvunnit då AC 19-filen är inställ till att skapa nya lager per automatik vid en DWG-export - så länge man använder sig av Renovation Tools tre inställningsalternativ för filens element, Existerande, Nytt och Rives. DWGn som ligger i bakgrunden styr upp lagertilldelning och linjeutseende i DWG-exporten. Väggar, pelare och zoner har numera automatisk höjd. De är länkade till våningen ovanför. Dörrar, fönster, takfönster och curtain walls kan detaljstyras in i olika lager för Existerande, Nytt och Rives genom att välja korrekt pennindex för elementet som ska ritas. Öppningslinjen har även den ett eget pennindex. Det finns favoriter som aktiverar korrekt pennindex i ArchiCADs startfil. Givetvis går det att gå tillbaks till det gamla systemet vid DWG-konvertering genom att stänga av inställningen för Pen-based layer names i DWG-translatorn, under Attribute > Layers > Methods-dialog: Välj ArchiCAD Layers i stället för Layer or declared Pen Number under Create Layers According to. Glöm inte skriva in korrekt lagernamn i rutan för Create custom layer for windows respektive doors därefter.
