1 Tips & Tricks i Topocad Rebecka Beiersdorf & Fredrik Sundberg

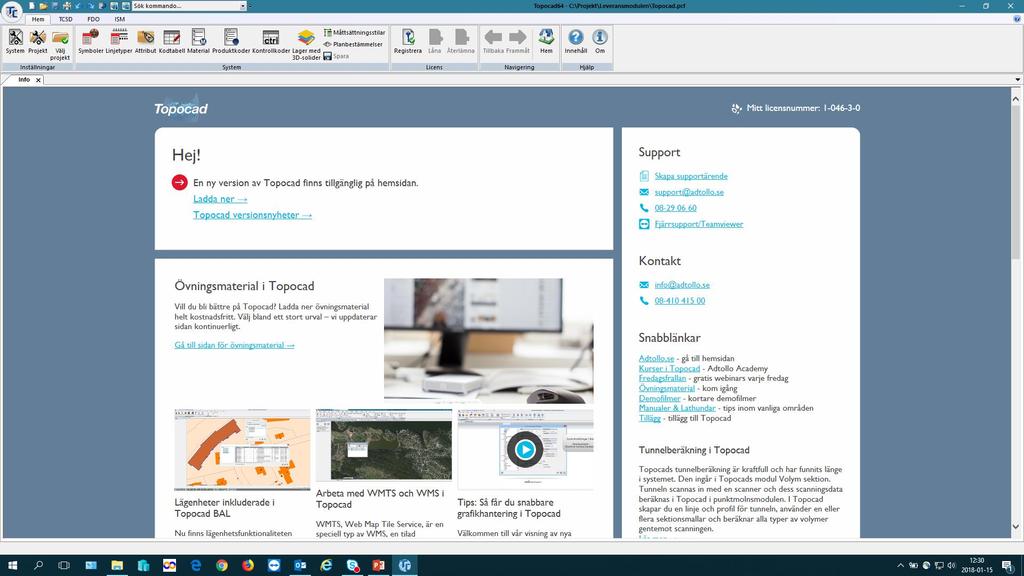

2 Missa inte Info-sidan! Här finns info om vilken version du kör och om det finns en ny att installera. Här syns våra kontaktuppgifter och ditt licensnummer, nyheter, tips och snabblänkar.

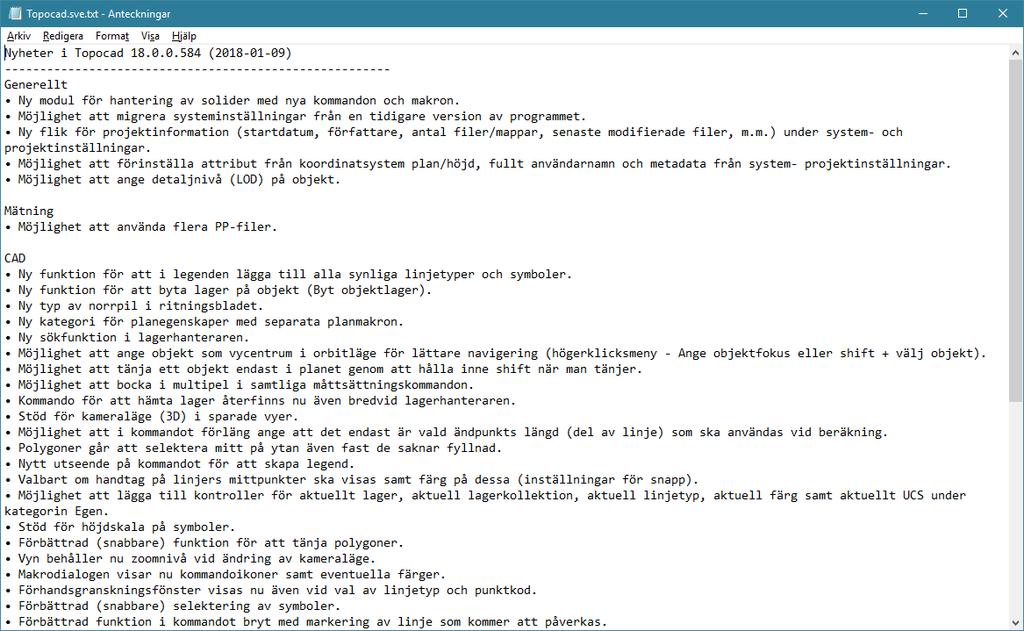

3 Kolla in versionsnyheterna Du når dem från Topocads infosida (inne i programmet) På vår hemsida under Ladda ner Versionsnyheter Textfil i installationen, Topocad.sve.txt (t ex C:\Program Files\Adtollo\Topocad xx)

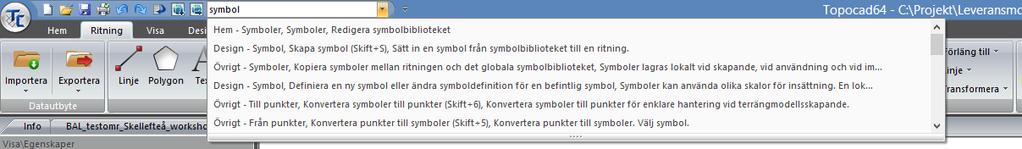

4 Använd sökfunktionen Hittar du inte kommandot du söker? - Använd sökfunktionen i ribbonbaren i Topocad och sök. Välj funktion i listan och du kommer direkt till kommandot.

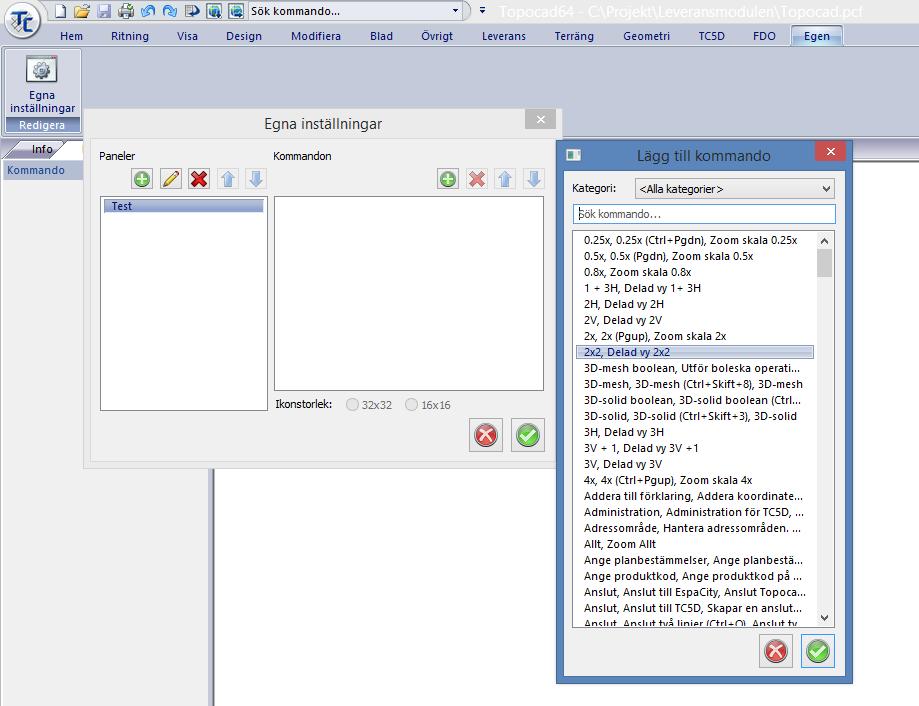

5 Skapa arbetsflöden med anpassade menyer Skapa egna menyer under fliken Egen. Dela din meny med kollegorna genom att exportera den från registret. Läs hur i i lathunden Skapa egna menyer i Topocad Observera att en importerad registerfil raderar allt som ev finns under Egen-fliken och ersätter med menyn i registerfilen. Man kan däremot bygga vidare på den importerade menyn eller lägga till fler egna menyer efter importen.

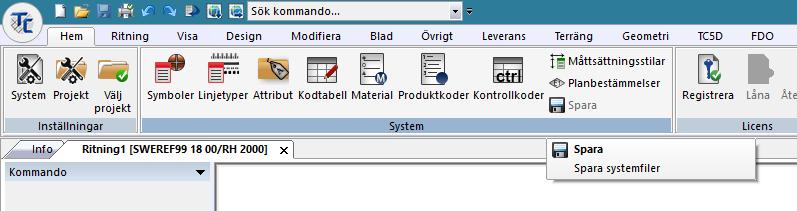

6 Systemfiler Spara systemfilerna utan att stänga programmet (nyhet i Topocad 17) Knappen är aktiv först efter ändringar gjorts (kodlista, symbolbibliotek mfl). Om man inte har skrivrättighet till den systemfil man försöker spara får man en varning och kan ordna skrivrättighet och spara igen.

7 Migrera systemfilerna Vid installation av 18 får du frågan om du vill kopiera med gamla systemfiler från installerade versioner. Välj att migrera alla eller välj specifika värden specifika som t ex nyckelringen. Missar man detta vid installation finns funktionen under systeminställningarna.

8 Systeminställningar Var & hur skrivs Topocad-inställningarna till registret och till systemfilerna? Windowsregistret Systemfiler Filer under installationen Filer under användarprofilen (kraschrapporter m.m.) Registerfiler (komplettera i efterhand) Kolla in seminarierna om systemfiler för mer information

9 Sätt din logga på rapporterna Byt logga på alla rapporter på en och samma gång genom att byta ut Topocad-loggan. Detta måste ev göras för varje version. Döp din logo/bild till TopocadLogo.bmp Lägg filen i mappen: C:\ProgramData\Adtollo\Topocad 18\System (alt annan sökväg ni har internt, kika i systeminställningarna)

10 Fixa grafiken Kontrollera grafikinställningarna: Kolla dina inställningar i Topocads systeminställningar Installera nya drivrutiner från grafikkortstillverkarens hemsida Dubbla grafikkort? Kolla grafikkortets kontrollpanel så att rätt kort används till rätt program, dvs lägg till Topocad. Vet du inte om du har dubbla kort ser du det i..

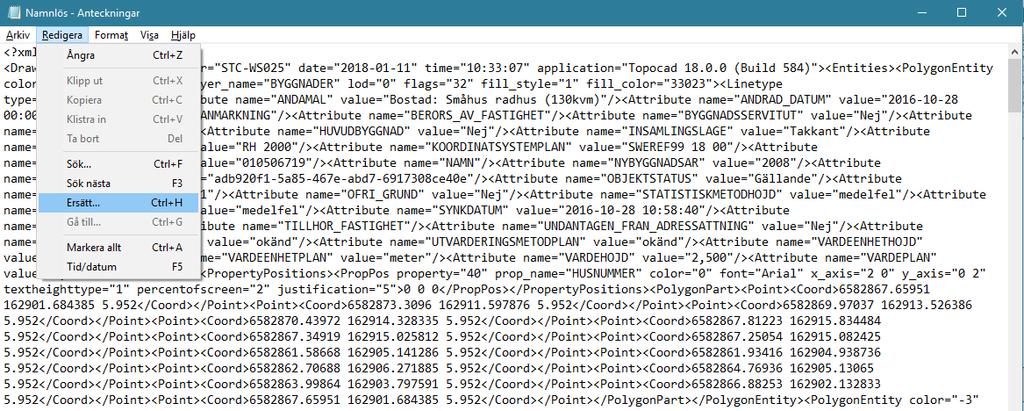

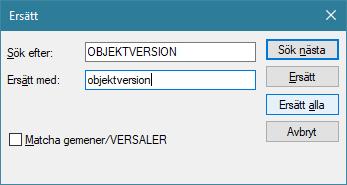

11 Editera ritningen som text Markera och kopiera ritningen och klistra in datat i textform i t ex Anteckningar. Där kan man sedan söka och ersätta koordinater eller attribut mm för att rätta till sitt data. När man är färdig med redigeringen markeras textraderna och klistras in i en tom ritning.

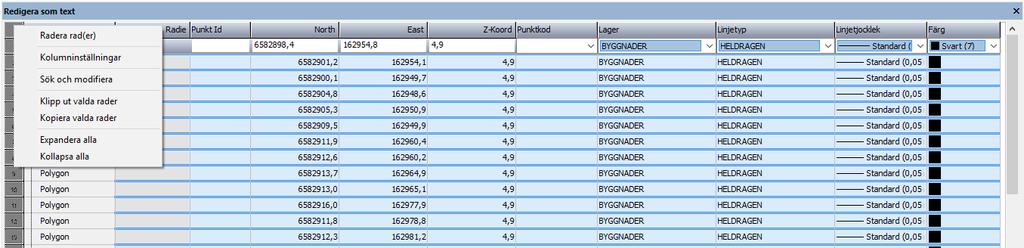

12 Trolla med Redigera-som-text Högerklicka högst upp i Redigera son text -dialogen för att få fram fler funktioner. Använd Sök & modifiera för att redigera data Kopiera data via Redigera-som-text-dialogen och klistra in i t ex Excel för att använda funktioner för att kopiera, sortera, editera, byta plats på kolumner mm. T ex kan man kopiera in en anteckning från en fältmätning, lägga in höjder från ett attributfält eller generera punktid mm. Sedan importeras data tillbaks till Topocad via generell import och Excels csv-filformat.

13 Fiffiga kortkommandon i Topocad 17 och 18 öppnar egenskapsdialogen Mellanslag upprepar senaste kommando Shift + Q öppnar Redigera som text Ctrl + 1 öppnar lagerhanteraren 2 aktiverar 2D-läge (Orto) 3 aktiverar 3D-läge (Orbit) Shift + markera objekt sätter orbitslägets tyngdpunkt (18)

14 Maximera nyttan av linjeverktyget Linjeverktyget i Topocad är kraftfullt, vet du hur alla funktionerna fungerar? - Absolut, relativ, polär - Hämta värden från ritningen (vinklar, längder mm) - Dold linje

15 Fredagsfrallan, fredagar kl Nästan varje helgfri fredag kör vi kostnadsfria webinars, sk fredagsfrallor, kl Då kikar vi närmare på ett avgränsat ämne inom Topocad. Det kan handla om nya CAD-funktioner i senaste versionen eller att lära sig mer om solider, nätutjämning, utskriftshantering eller punktmoln. Högt och lågt, stort och smått maila gärna förslag på frallor. Kalendariet hittar ni på vår hemsida:

16 Kurser och övningsmaterial Vi kör sedan några år våra kurser på webben. I vår kommer vi även att komplettera dessa med fysiska kurser. Kalendariet hittar ni på Adtollo Academy: Kursmaterialet kan även användas för självstudier och finns att ladda ner från vår hemsida:
