Nyheter i Autodesk Revit 2016

Transkript

1

2 Nyheter i Autodesk Revit 2016 Architecture, Structure, MEP Kristofer Martell CAD/BIM Maria Runesson CAD/BIM

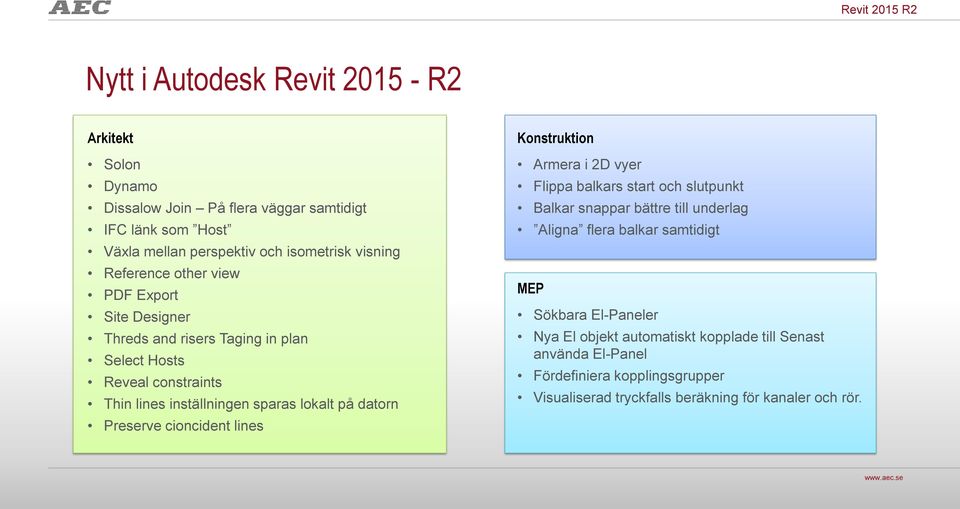

3 Revit 2015 R2 Nytt i Autodesk Revit R2 Arkitekt Solon Dynamo Dissalow Join På flera väggar samtidigt IFC länk som Host Växla mellan perspektiv och isometrisk visning Reference other view PDF Export Site Designer Threds and risers Taging in plan Select Hosts Reveal constraints Thin lines inställningen sparas lokalt på datorn Preserve cioncident lines Konstruktion Armera i 2D vyer Flippa balkars start och slutpunkt Balkar snappar bättre till underlag Aligna flera balkar samtidigt MEP Sökbara El-Paneler Nya El objekt automatiskt kopplade till Senast använda El-Panel Fördefiniera kopplingsgrupper Visualiserad tryckfalls beräkning för kanaler och rör.

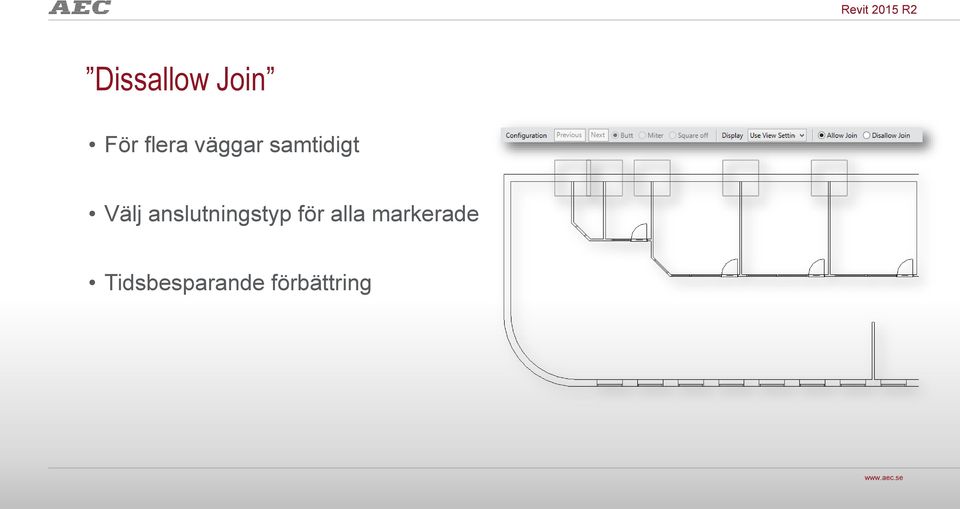

4 Revit 2015 R2 Dissallow Join För flera väggar samtidigt Välj anslutningstyp för alla markerade Tidsbesparande förbättring

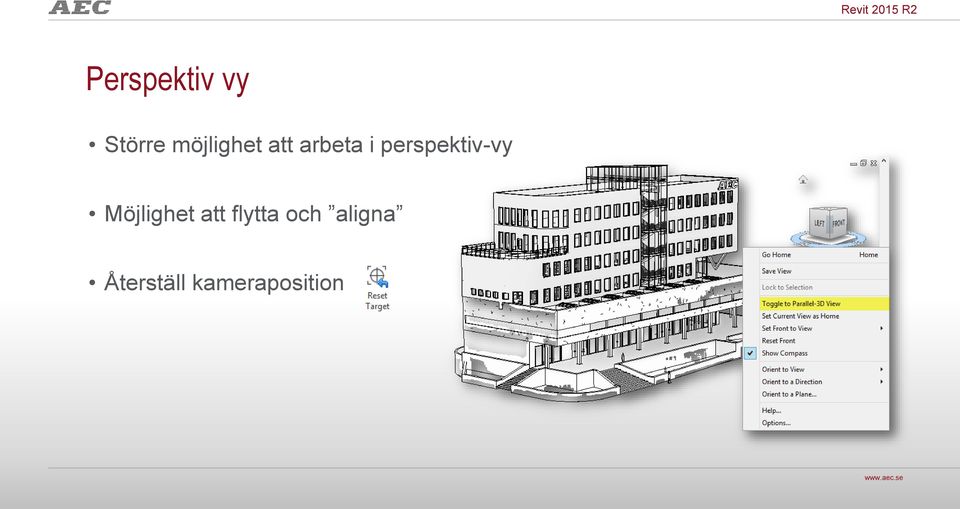

5 Revit 2015 R2 Perspektiv vy Större möjlighet att arbeta i perspektiv-vy Möjlighet att flytta och aligna Återställ kameraposition

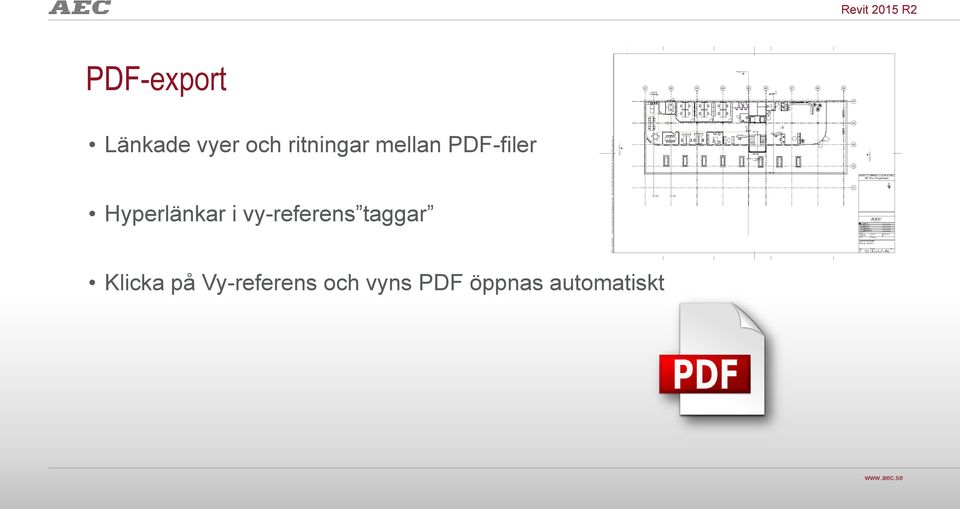

6 Revit 2015 R2 PDF-export Länkade vyer och ritningar mellan PDF-filer Hyperlänkar i vy-referens taggar Klicka på Vy-referens och vyns PDF öppnas automatiskt

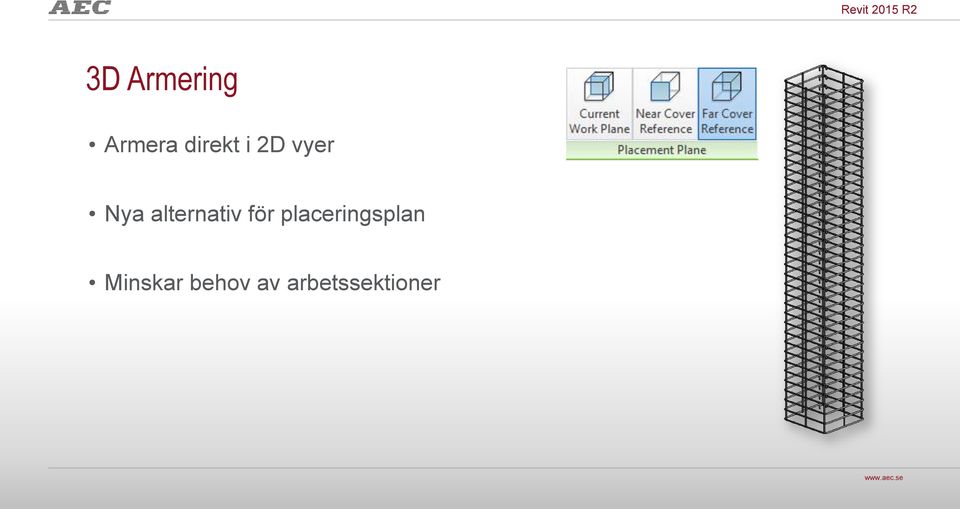

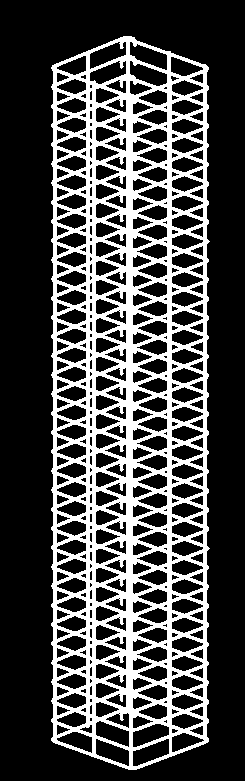

7 Revit 2015 R2 3D Armering Armera direkt i 2D vyer Nya alternativ för placeringsplan Minskar behov av arbetssektioner

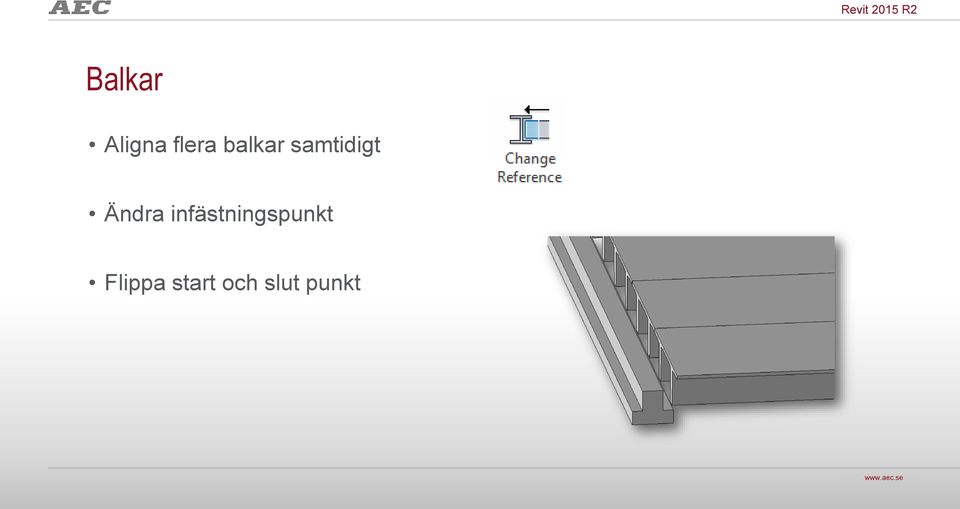

8 Revit 2015 R2 Balkar Aligna flera balkar samtidigt Ändra infästningspunkt Flippa start och slut punkt

9 2016

10 Revit 2016 Nya funktioner och förbättringar Arkitekt och gemensamma förbättringar Enable navigation during redraw Rotate project north Open Sheet view Revision enhancements Selection boxes Rendering enhancements Floors schedule and annotation enhancements IFC links and rooms, use existing geometry Energy Analysis for Revit* A360 collaboration for Revit** Konstruktion Rebar constraints improvements Shapes for path reinforcement Rebar placement precision Improved rebar length rounding Rebar scheduling improvements Rebar display performance New structural section properties Structural framing content Structural loads improvements Member forces for connection design Gravity analysis MEP Autodesk MEP fabrication content Specification-driven ductwork Detailed fitting properties Catalog part lists Hanger elements Electrical component support Cross-product workflows Calculation setting options to improve Revit performance Pipe flow units Improved snapping behavior

11 Arkitekt och gemensamma förbättringar

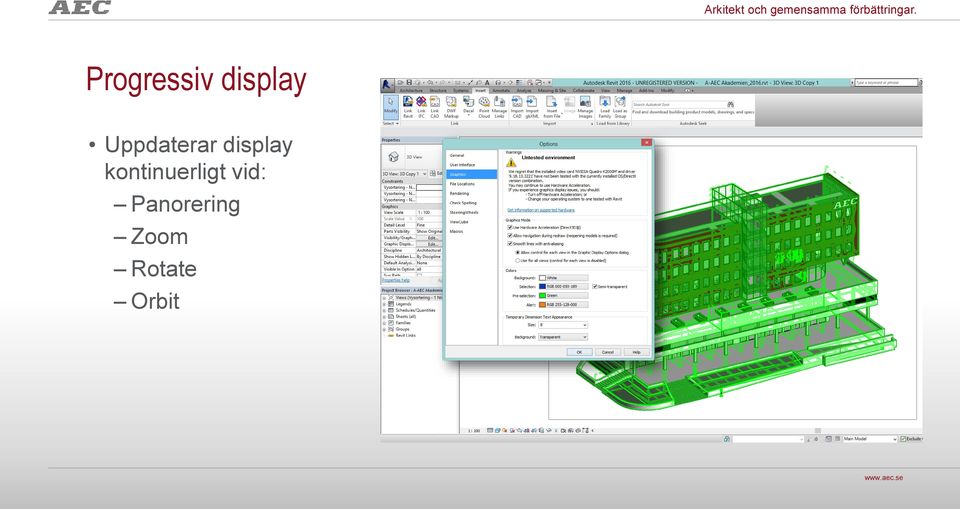

12 Arkitekt och gemensamma förbättringar. Progressiv display Uppdaterar display kontinuerligt vid: Panorering Zoom Rotate Orbit

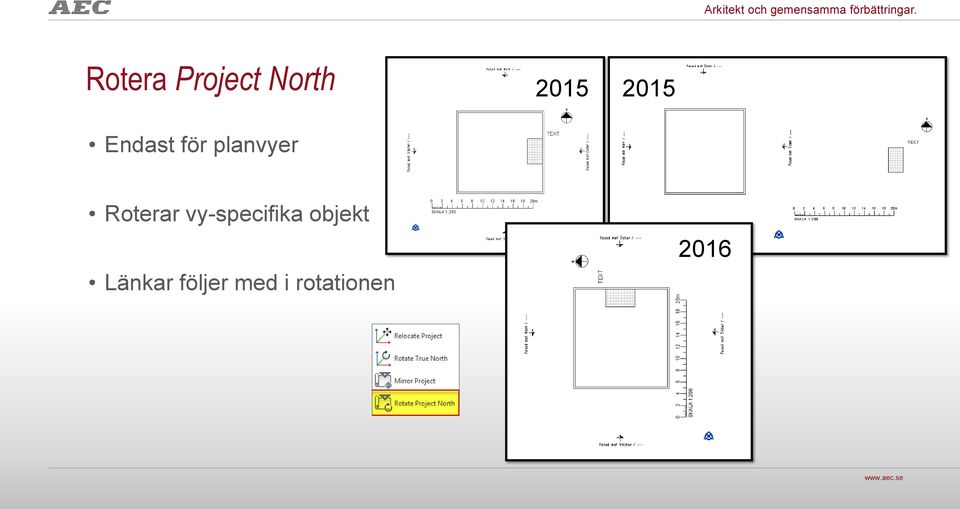

13 Arkitekt och gemensamma förbättringar. Rotera Project North Endast för planvyer Roterar vy-specifika objekt Länkar följer med i rotationen 2016

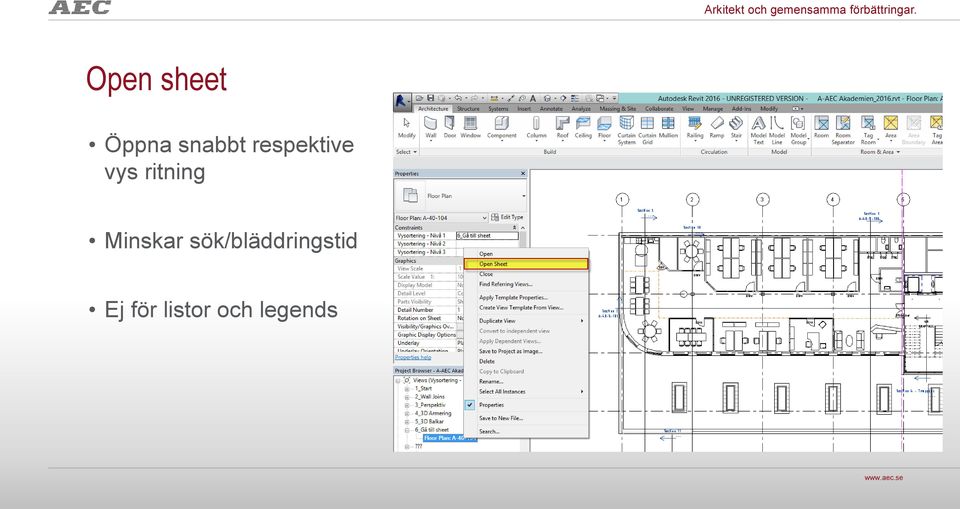

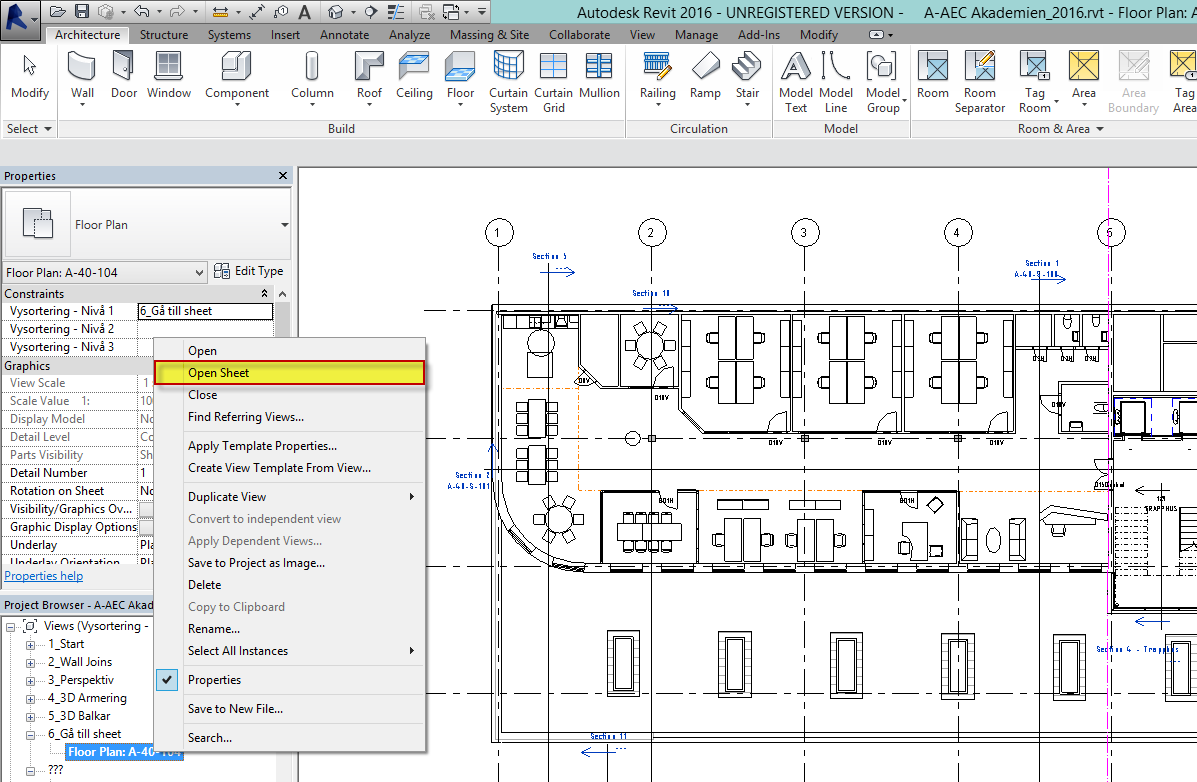

14 Arkitekt och gemensamma förbättringar. Open sheet Öppna snabbt respektive vys ritning Minskar sök/bläddringstid Ej för listor och legends

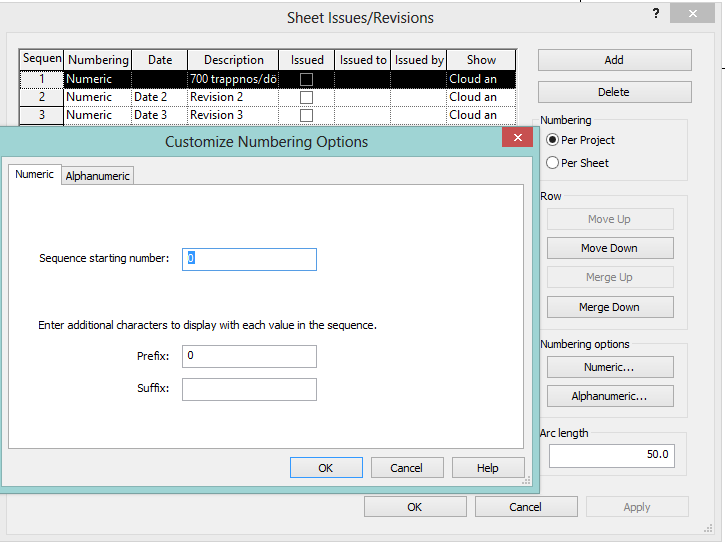

15 Arkitekt och gemensamma förbättringar. Revisionsförbättringar Anpassa numrering Lägg till prefix / suffix Ta bort flera revisioner samtidigt

16 Arkitekt och gemensamma förbättringar. Selection Box Isolera objekt innanför box Skapa 3D-sektioner

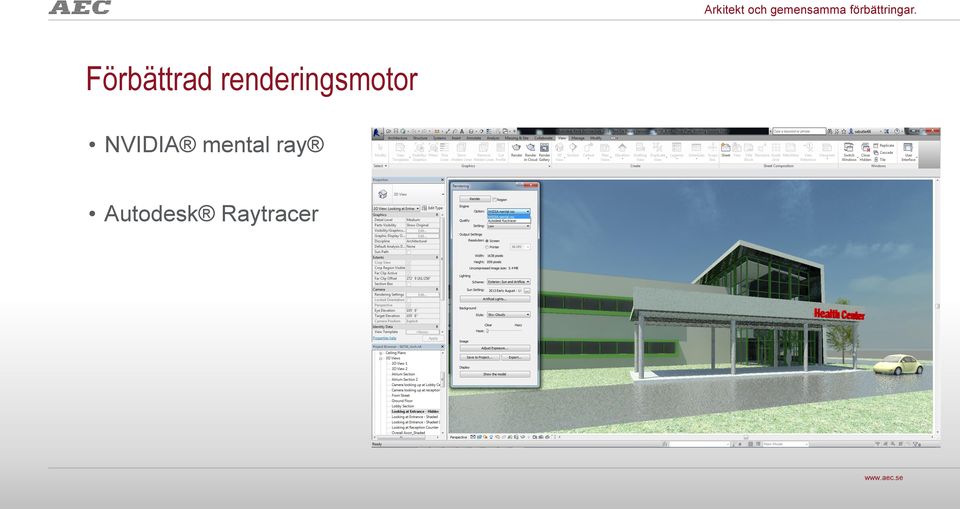

17 Arkitekt och gemensamma förbättringar. Förbättrad renderingsmotor NVIDIA mental ray Autodesk Raytracer

18 Arkitekt och gemensamma förbättringar. Egenskaper för golv och bjälklag Elevation at Top / Top Core Elevation at Bottom / Bottom Core

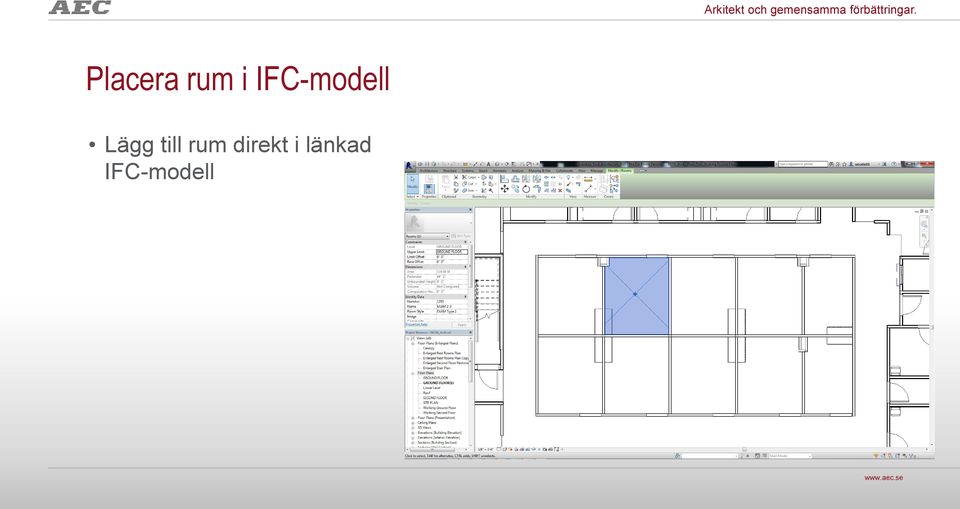

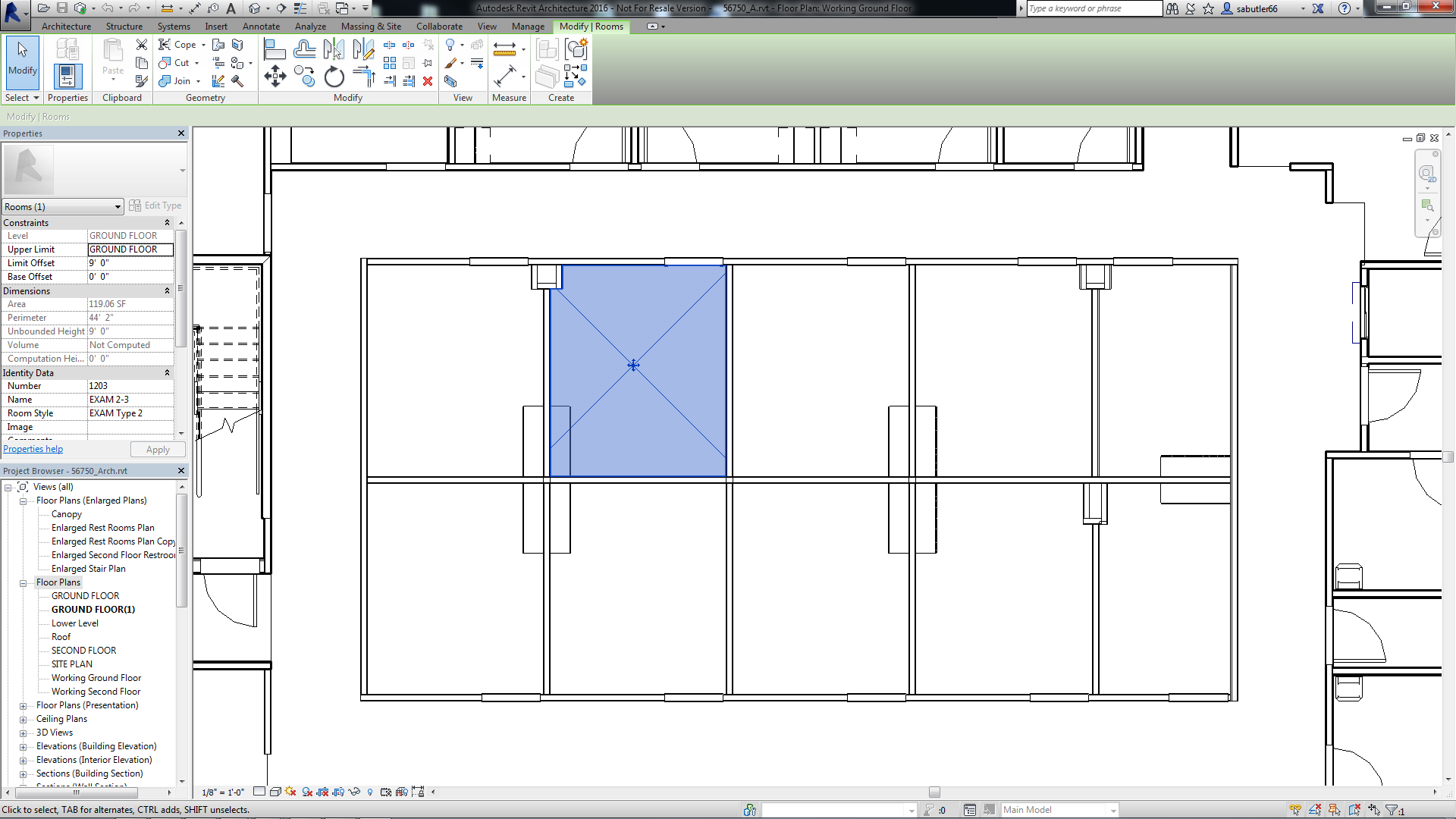

19 Arkitekt och gemensamma förbättringar. Placera rum i IFC-modell Lägg till rum direkt i länkad IFC-modell

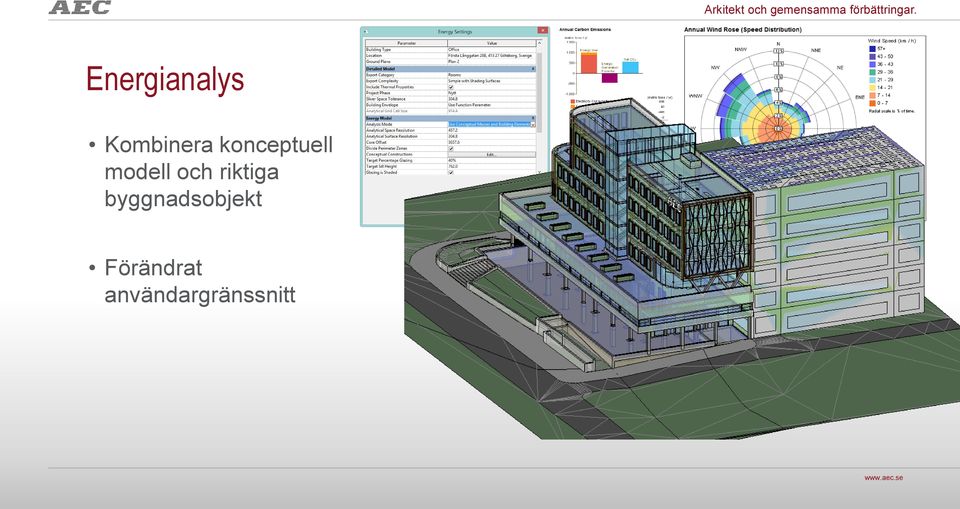

20 Arkitekt och gemensamma förbättringar. Energianalys Kombinera konceptuell modell och riktiga byggnadsobjekt Förändrat användargränssnitt

21 Konstruktion

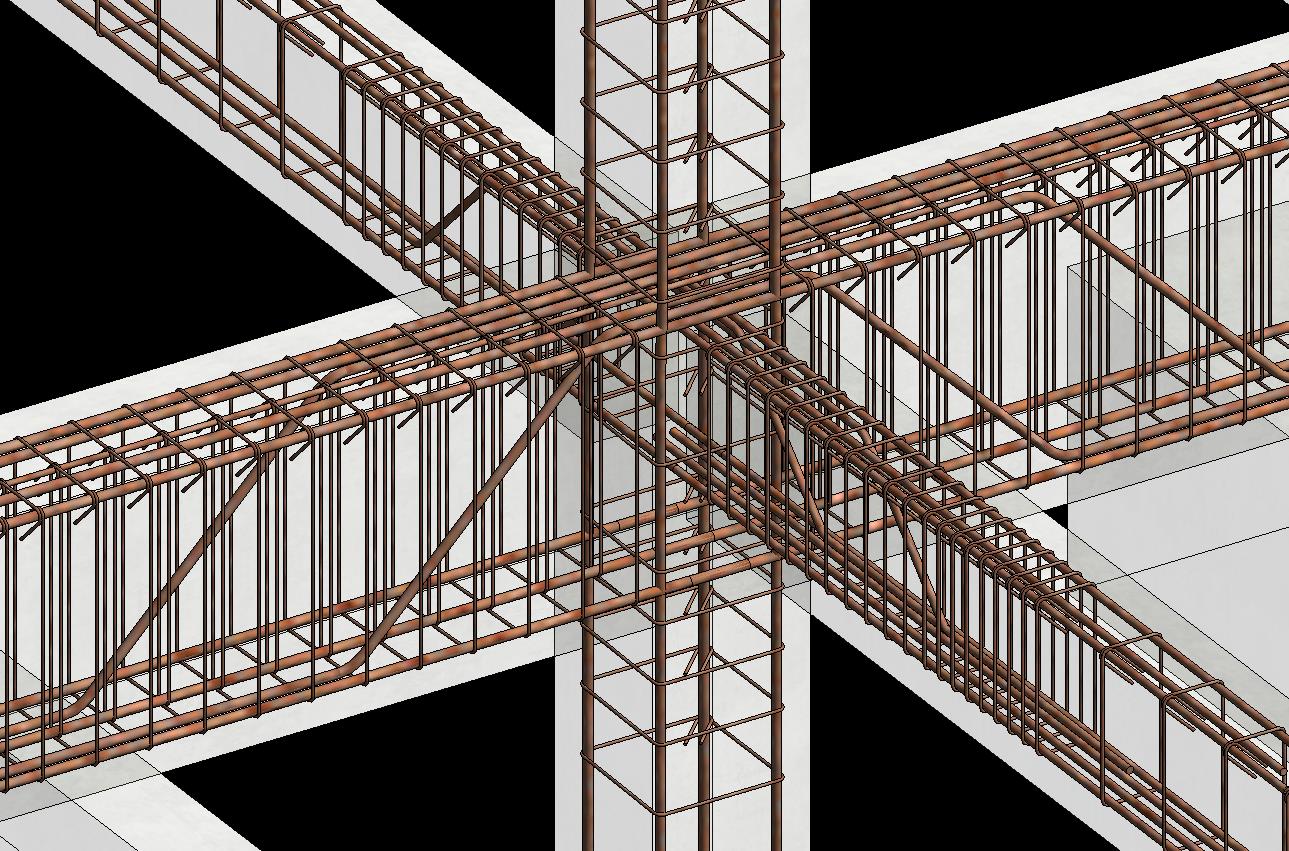

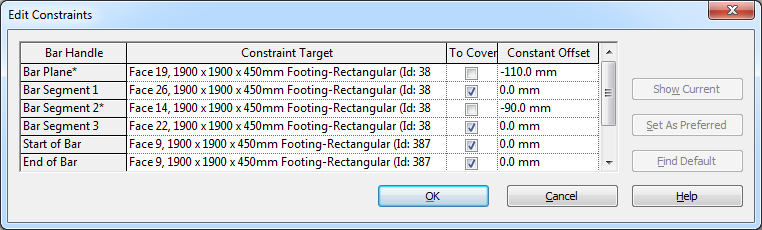

22 Konstruktion Armeringsregler Interaktiv dialogruta för constraints Markera i modellen

23 Konstruktion Förbättringar för path reinforcement Välj armeringstyp (tex. shape C) Växla orientering av armering Följ väggar och bjälklag

24 Konstruktion Placeringsförbättring för armering Lås orientering gentemot yta Lättare att placera rätt från början Minskar behov av efterjusteringar

25 Konstruktion Avrundning för armeringslängd Anpassa avrundningsintervall Avrunda uppåt/nedåt Avrunda till närmaste

26 Konstruktion Dokumentation av armering Parameter för Host Mark Parameter för Host Count Gruppera per Host

27 Konstruktion Förbättrad prestanda för armering Vyer uppdaterar snabbare

28 Konstruktion Nya egenskaper för structural section Fler typer av tvärsnitt För bättre lastberäkningar

29 MEP

30 MEP Fabrication parts Utökat produktbibliotek för tillverkningsdetaljer Standardiserade länder och böjar Ny användarvänlig Fabrication Part browser

31

32 AEC PLUS AEC PLUS Duplicera vyer Generera delvyer Generera ritningar Skriv ut

33 AEC PLUS 3D Sektioner Skapa exakta 3D sektioner för export

34

35 Autodesk 360 = A360 A360 TEAM Skapa och administrera projekt Viewer för flera filformat (inte bara Autodesk) Communicator för Revit Autodesk360.com

36 Kristofer Martell Maria Runesson
